Крепление ступеней к металлическому каркасу — 2 варианта проведения работ

Как крепить подступенок к ступени

Как уже отмечал, сами ступени собирал из половой доски толщиной в 35 мм. Доски были шириной 10-11 см и для того, что бы собрать ступеньку в 24-25 см одну доску разрезал вдоль и половинки шурупами соединял со средней доской. Так как эта планочка получалась почти полностью прикрыта подступенком, то её делал не цельной, пустил на неё обрезки (видны на фото).

С передней доски электрорубанком срезал шип или пазы и делал небольшую фаску по верхней кромке, чтобы ребро ступеньки получалось слегка округлым.

Первые две доски между собой не скручивались, а лишь вдавливались пазами и в сжатом состоянии шурупами соединялись с металлическими уголками на стене.

Иногда доски в паз до конца не вжимались и приходилось использовать небольшие самодельные тиски из шпильки М10, гаек, шайб и брусков из той же половой доски.

К теме сжатия (сплачивания) досок → Укладка половой доски

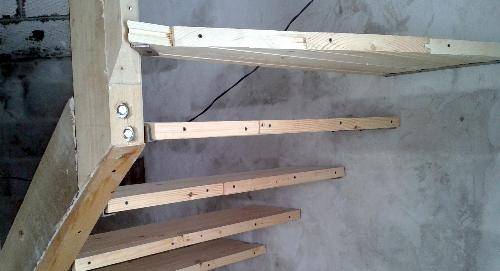

Несколько сложнее собирались поворотные (забежные) ступени лестницы. Первая фронтальная доска бралась целой. Следующие резались под нужным углом, и так как опереться резаным концом им было не на что, то они шурупами прижимались к доске предыдущей. Позже при установке подступенка этот край прикручивался ещё и к нему

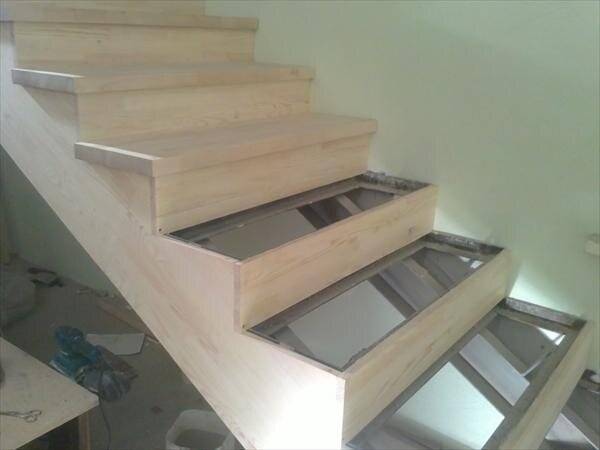

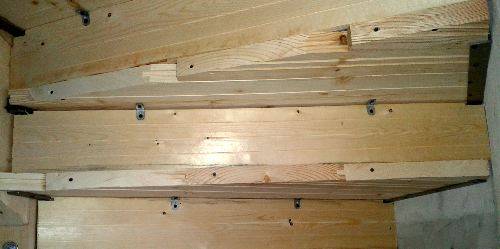

Этапы работы на следующих фотографиях.

Подступенки делались из строганной доски толщиной 20 мм. Доска эта закупалась с небольшим запасом по ширине и в процессе работы подгонялась электрорубанком. Крепился подступенок длинными шурупами (70 мм) снизу и уголками с короткими шурупами внизу.

Пока не закончены работы по полу она будет сниматься. Под неё подложена подкладка, чтобы не сильно прогибалась.

Щели были аккуратно запенены. С тыльной стороны их впоследствии не будет видно, а с передней всё зашпаклюется позже.

Напоследок две фотографии того, что получилось в итоге.

Для самоделки получилось неплохо и пока не скрипит. Перила и ограждения к своей лестнице пока не делал, оставил эту красоту на потом.

Позже нашёл книжное описание этой работы, как то там сложно, много специальных терминов и приёмов: подступенок, тетива, косоур… Если бы сначала книгу прочитал, то сам бы за эту работу не взялся. Глава про лестницы из книги Самойлова «Строительство деревянного дома» начинается со страницы → Деревянные лестницы. Основные параметры

В работе использовались: шлифмашинка угловая под диск 180 мм (нарезка уголка с отрезным диском и резка древесины с диском по дереву), перфоратор, шуруповёрт, электрорубанок, вороток с трещёткой (шурупы балок и сжатие досок), тиски (распил досок вдоль), пистолет для монтажной пены.

Инструкция

Специалисты в области строительства лестничных конструкций не советуют новичкам экспериментировать при расчетных работах. Рекомендуется использовать проверенные формулы, благодаря которым вы сможете определить оптимальные и комфортные размеры конструкции. Считается, что высота и ширина ступеней в сумме должны составлять 43-47 см.

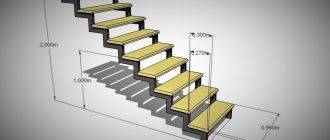

Определяем ширину ступеней и их количество. Этот параметр лучше всего рассматривать на конкретном примере.

Этапы выполнения расчёта следующие. В первую очередь необходимо измерить расстояние от пола до потолка. В нашем примере мы возьмём за основу 2,5 метра. Межэтажное перекрытие составляет в нашем случае 35 см.

В результате высота нашей конструкции будет составлять сумму двух предыдущих параметров, а именно 2,85 метра. Высота подступенков, предусмотренная стандартом, равна 17 сантиметрам. Мы будем придерживаться данного параметра. Необходимо определить количество требуемых ступеней посредством деления высоты лестницы на 17 см. В нашем случае число ступеней будет при округлении равно 17 штукам.

Определять высоту проступи необходимо, базируясь на том, в какой сфере будет использоваться наша конструкция. Существует несколько вариантов.

1. Лестничная конструкция для частных домов, дач и квартир. В данном случае высота подступенка должна равняться 15,5-22 см, а проступь находиться в интервале 24,5-26 см.
2. Для общественных зданий лестничные подступенки должны быть немного ниже. Они должны равняться 13,5-18 см. При этом проступь шире, чем в жилых зданиях, то есть 28-34 см.
3. В иных помещениях стандартной высотой подступенка является 15-19 сантиметров, а ширина проступи должна находиться в интервале от 25 до 32 см.

Особое внимание также требуется уделить оптимальному наклону лестницы. К сожалению, строительных стандартов в данном вопросе нет

Уклон лестницы базируется на том, какое соотношение будет у подступенка и проступи. Делается упор на максимальную и минимальную высоту и глубину ступени. Исходя из данных параметров, базируясь на размерах проступи и подступенка, можно отметить, что угол наклона колеблется в интервале от 33 до 45 градусов. Когда дело касается внутренних лестниц, то данное значение должно быть до 38 градусов. Когда речь идет о подсобных либо чердачных лестницах, которые характеризуются более крутым спуском, оптимальный угол наклона равен до 45 градусов.

Вы должны учитывать, что, чем шире угол наклона, тем больше пространства будет занимать лестничная конструкция.

Крепление лестничных ступенек

К тетиве лестницы ступень крепят методом врезки или монтажа на опорные детали. К таким можно отнести специальные бруски, которые прикреплены к балке при помощи шурупов на проступи. Сама проступь такими же шурупами крепится к опорам.

Некоторые специалисты рекомендуют срастить ступень. В этом случае для склейки используют короткие бруски, что делает поверхность не цельной, а со швами продольного и поперечного типа. Срастить можно в шахматном порядке, что напоминает соединение паркета.

Допускается вариант обустройства лестницы с врезанными в тетиву ступеньками с пазами глубиной в 2см. Необходимо предварительно их разметить, отступая от края кромки, после этого вставить внутрь проступь с подступенком. Самым простым способом является ввинчивание доски с торца шурупом.

Лестница и её тетива будут надежны и безопасны, если на балясинах тетивы состыковываются. В таком случае в балке есть несколько участков, крепление которых сделано в балясинных пазах.

Вся приходящая нагрузка с верха лестницы переходит на столбы ограждения, поэтому при эксплуатации вся конструкция становится единой системой. Балясины, ступень и тетива будут взаимосвязаны. Выбор типа ступени не влияет на прочность конструкции, но если срастить ступени, то характеристики поверхности будут существенно повышены.

Способы крепления ступенек к тетивной лестнице

Врезное крепление

Крепление врезного типа можно сделать самостоятельно, используя дрель и ручной фрезер, долото и лобзик, отвертку. Также стоит подготовить шурупы, фанеру, рейки из дерева, подступенок и проступь.

1. Тетиву нужно разметить шаблоном из фанеры, в котором проступь вырезается с подступенком или без него по размеру марша;
2. Выполнить нанесение опорной линии с отступом от края кромки на 50мм;
3. Сделать крепление реек направляющего типа, скользящих по верхней части доски. Шаблон перемещается по материалу таким образом, чтобы вершины зигзагов ступени были расположены по опорной линии;
4. Делают пазы в тетиве, с обязательным соблюдением угла к расположению волокон материала. Надежный способ выполнить правильный паз – использовать трафарет с отверстием в фанере. В таком случае лобзиком и дрелью можно сделать нужный размер отверстия;
5. Балка ставится на козлы, поверх нее кладется трафарет так, чтобы проступь совпала, делают крепление;
6. Фрезером в направлении движения часовой стрелки вырезают паз на 20см в глубину, после чего обрабатывают углы долотом;
7. Сделав нужное число пазов, лестница собирается, каждая ступень в пазу промазывается клеем;
8. Подступенки и проступи нужно закрепить шурупом, каждая ступень снаружи крепится шурупами к тетиве. Поверх крепежа устанавливается декоративная заглушка.

Крепление опорами

Крепление ступенек с использование опор из металла не требует обработки фрезером. Из инструментов понадобится только молоток и дрель, гвозди, шурупы и металлические уголки. Нужно разметить проступь по шаблону из фанеры, затем крепить гвоздями опорный брусок. Шурупами фиксируют уголки из металла, используя заготовленные отверстия. Каждая ступень соединяется к опорному элементу шурупом.

Лестница с односторонней тетивой, когда функцию второй выполняет стена, делается как крепление ступенек и балясин. Для этого нужно сделать тетиву, в которой вырезать фрезером врезочные пазы. Проступи и подступенки собираются в ступени. Низ ступени крепят к пазу на опорной балке с одной стороны, а с другой – к балясине.

Нижние стойки крепят в полу болтами, соединяя с ними шурупами основание нижней ступени. Проводят установку второй ступени, фиксируемой к стойке ограждения (поручня). Задняя часть нижней ступени нужна для опоры передней части следующей ступени, а середина фиксируется к стойкам. Этот принцип работает для всех ступеней в лестнице.

Способ крепления ступени к тетиве лестницы можно выбрать любой, главное, чтобы он подходил к её конструкции и стилистическому исполнению. Для надежности и долговечности изделия нужно проводить её монтаж в строгой последовательности для каждого типа. После этого конструкция будет служить долго без необходимости проведения ремонта или замены

Способы крепления ступеней к косоуру

Крепить элементы конструкции к балке можно несколькими способами, а именно:

1. На выпиленную проступь.
2. На больца.
3. На стальную опору.
4. На кобылку.

Перед началом работы стоит определиться с тем, из какого материала будет сделана балка. Для этого можно использовать дерево или металл. При этом стоит помнить о том, что лестница должна выгодно вписываться в интерьер помещения.

На выпиленной проступи

Здесь ступень крепят на выпиленную балку. Для этого мастеру лучше использовать саморезы или столярный клей со шкантами.

В данном видео вы узнаете, как крепить ступени:

На кобылке

На балку косоура устанавливают специальный упор. Он необходим для обеспечения основания для ступени. Кобылку крепят, используя саморезы или винты, опираясь на особенности лестничной конструкции.

На стальной опоре

Если опору изготавливали из стали, элементы крепят на деталь, закреплённую, в свою очередь, на балку болтами или саморезами. Сама опора может быть изогнутой или прямой.

На больца

Этот элемент выглядит как опорная ножка небольших размеров. Именно она и служит основанием для крепления ступеней. Способы крепежа стоит выбирать в зависимости от ситуации. Чаще всего это саморезы или болты.

Как работать со стяжкой

Разметьте технологические отверстия в соответствии с присадочным чертежом. Просверлите отверстия, для этого Вам понадобится три сверла: 5 мм, 6 или 7 мм (в зависимости от того насколько плотно необходимо посадить шпильку) и перо, а лучше сверло Форстнера Ø 25 мм.

Сделайте отверстие под зарезную шурупную часть

Сделайте отверстие под шпильку и редуктор

Чтобы вкрутить шпильку понадобится крестовая отвертка PZ2, а для того, чтобы затянуть стяжку — ключ Аллена или имбусовый ключ 4 мм.

Вкрутите шпильку

Совместите детали и вставьте редуктор согласно метке на корпусе

Затяните стяжку

Соединение готово!

Форма ступеней

Следующим критерием для рассмотрения, является форма ступеней. Для некоторых лестниц нет принципиального значения в плане выбора формы, но для определенных – это крайне важный фактор, например, для забежных или конструкций на тетивах с пазами.

Таким образом, выделяют следующие виды ступенек для лестниц:

• Прямые. Это обычные прямоугольные проступи. Они могут крепиться практически любым образом. Такой вариант не очень подходит для винтовых моделей.
• Круглые ступени. Такие проступи отличаются тем, что они имеют радиальную направленность. Обычно таким образом оформляют крыльцо к дому. Также круглая ступень может начинать подъем на второй этаж.
• Полукруглые ступени. Это тоже отличный вариант оформления подхода к дому. Можно подобным образом обустроить заход на поворотный марш. В этом случае, ступень имеет закругление лишь с одной стороны, а со второй ограничивается прямой линией.
• Трапециевидные. Это стандартная конструкция забежных проступей. Внешний край имеет неровную форму, подбирающуюся индивидуально под конкретное место расположения. Так как боковые стороны имеют неравную ширину, элемент по форме напоминает именно трапецию.

Разновидности ступеней в зависимости от формы

Кроме того, лестничный марш может содержать фальшступень. Это дополнительный подъем в нижней части, который не является по сути частью самого марша, но позволяет увеличить показатель удобства пользования подъемом.

Чаще всего ступеньки для лестниц изготавливаются из дерева, фанеры или металла. Материалы можно комбинировать между собой. Чтобы определиться с выбором, стоит соотнести их показатели прочности, комфорта и эстетики.

• Дерево и МДФ. Это самый популярный материал, который применяется как самостоятельно, так и в виде наружной облицовки несущей конструкции. Для ступеней на каркасе можно использовать листы фанеры для заполнения лестницы. Натуральная древесина более предпочтительна, но стоит дороже. Самой доступной является сосна, но она может портиться со временем. Лучше использовать дуб, тик, клен, орех или ступени из березы. В качестве альтернативы можно использовать МДФ накладки. Они изготавливаются из подобия фанеры и имеют декоративный наружный слой с защитной пленкой. Такое покрытие внешне имитирует ступени березы или иных пород, кожу, камень и другие материалы.
• Металл. Для кованых конструкций, на подходе к дому или для технических лестниц лучше использовать металл. Это может быть листовой рифленый материал, решетка или перфорация. Можно ограничиться каркасом из металла. Для него используется швеллер или уголок. В дальнейшем на уголок крепят проступи из дерева или фанеры.
• Бетон. Отличительные черты: массивность и монолитность. Для того чтобы скрасить серый бетон используют облицовку. Ступени к дому можно отделать плиткой, а в самом помещении закрепить МДФ на настил из фанеры.
• Кирпич. Таким образом часто оформляются ступеньки на крыльце к дому. Кладка может производиться с нуля или в виде внешнего слоя после заливки бетона. Для декора используют клинкерный кирпич.
• Стекло. Прочное армированное стекло создает атмосферу невесомости. Это отличный вариант для консольных и подвесных конструкций. Хорошо сочетается с нержавейкой.

Примеры использования различных материалов для лестничных ступеней

Дополнительно для облицовки конструкции, могут использоваться камень, плитка, ковролин, пластик и другие материалы.

Расчет лестницы

Расчет сооружения для подъема должен производиться с момента начала постройки здания. Для этого необходимо:

Сделать при строительстве специальное потолочное отверстие, в которое будет направлена лестница.

Предусмотреть необходимые параметры для вхождения, если сооружение планируется на металлическом покупном стандартном каркасе.

При выборе угловой конструкции взять во внимание стену в качестве опоры, тогда монтаж будет относительно несложным. Чтобы рассчитать двух- или трехмаршевую лестницу, учесть не только высоту и количество ступенек, но и лестничные площадки или поворотные ступеньки

Чтобы рассчитать двух- или трехмаршевую лестницу, учесть не только высоту и количество ступенек, но и лестничные площадки или поворотные ступеньки.

Статья по теме: Телескопическая алюминиевая лестница — мобильная стремянка на все случаи

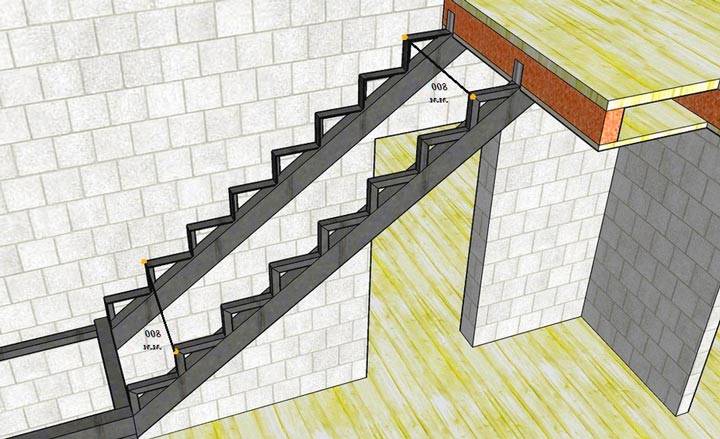

При расчете необходимо учитывать требования, которые предъявляются к металлическим лестничным конструкциям:

Ширина лестничного марша должна быть минимум 90 сантиметров. Для одновременного прохода двух человек оптимальные показатели от 120 до 150 см.

Необходимо правильно сделать расчеты угла наклона марша. Самым оптимальным является значение от 30 до 45 градусов.

Для удобства передвижения делаются расчеты высоты и глубины ступеней. По существующей практике первый параметр должен лежать в пределах 15-20 см. Глубина ступеней делается на длину ступни – от 20 до 30 см.

Также необходимо сделать расчеты нагрузок. Минимальный вес, который должна выдержать стальная конструкция — 100 кг.

Лестницы на деревянных косоурах

Это один из самых популярных видов лестниц. Основание из древесины в сравнении со сталью и бетоном проще монтируются и при этом обладают достаточной прочностью. Для монтажа подобных конструкций используют твердые породы древесины.

Конструкции деревянных лестниц предполагает, как правило, наличие двух косоуров, так как сооружение лестницы на одной балке сделает последнюю слишком большой.

Основные правила при монтаже лестницы на деревянных косоурах

При подборе материалов следует учитывать толщину доски для изготовления косоура. Чем длиннее будет лестница и, соответственно, меньше угол наклона между ней и уровнем пола, тем толще должна быть доска для изготовления балок.
При монтаже ступенек можно использовать так называемые кобылки, конструкции, которые крепятся к балке и поддерживают ступеньку. Их изготавливают из деревянного бруса. В зависимости от конфигурации лестницы, они могут быть треугольные или трапециевидными.
Если кобылки использоваться не будут, то в самой балке косоура делается запил под прямым углом для установки ступеней. Последние могут крепиться как заподлицо, так и с выступом. Максимальный выступ ступени составляет 20-30 мм.
Для изготовления выпила в местах, где будет крепиться ступенька, чертится прямоугольный треугольник. При этом его стороны должны быть параллельной и перпендикулярной уровню пола

Для этого очень важно знать угол наклона лестницы. Если сделать это неправильно, то при установке ступенек, окажется, что они не параллельны земле.
Запилы делаются либо электрическим лобзиком, либо при помощи циркулярной пилы.

Монтаж деревянной лестницы на косоурах

Стандартная высота лестницы между 1 и 2 этажом частного дома составляет 2,3 м, при этом ширина конструкции — 1 м.

Для устройства косоура такой лестницы деревянная доска должна иметь толщину не менее 80 мм, и ширину не менее 320 мм. Среднее количество ступенек (может варьироваться в зависимости от расстояния между ступеньками) – 15. Толщина доски для установки ступеней – не менее 30 мм.

Порядок работ:

1. Первым делом необходимо отпилить балку косоура под определённым углом для стыкования с перекрытием второго этажа и полом первого. Для определения угла установки можно использовать транспортир.
2. После этого необходимо сделать разметку для выпиливания проступей. Делается это достаточно просто. Первым делом косоур условно делится на 3 равных части, каждая из которых будет иметь 5 ступеней. Для 5 и 10 обмеряется высота и ставятся горизонтальные отметки (параллельные уровню пола). От этих уровней и откладывают остальные горизонтальные метки.
3. Теперь вдоль всей балки косоура параллельно ее поверхности чертится линия. От верхней кромки балки расстояние до линии должно равняться высоте подступенка. После этого в месте пересечения горизонтальных меток и продольной линии, чертится перпендикуляр к поверхности пола. Полученная фигура будет ориентиром к выпиливанию проступей.
4. Первую балку косоура можно использовать в качестве шаблона для изготовления второй. После установки косоуров выпиливаются ступеньки, каждая из которых подгоняется по месту. Как только каждая из них будет подогнана, их снимают, нумеруют и лакируют, после чего устанавливают на рабочее место.

Заделка кронштейнов

При таком варианте монтажа консольной лестницы, в стену необходимо замуровать профильную трубу длиной не более метра. Глубина закладки должна быть не менее 25-30 сантиметров. Оставленные выпуски должны соответствовать 2/3 длины проступи. Требования, предъявляемые к стенам, остаются теми же, расширяется возможность выбора материала ступеней. Для такого варианта крепления можно применять инженерный массив дерева, а также материалы на основе древесного композита, такие как ДСП, МОР. Это происходит потому, что проступи теперь выступают не как самонесущие конструкции. Вся нагрузка переходит на заделанные в стену кронштейны. Металлические детали можно скрыть в пазы или отверстия, которые просверливаются в проступях.

Крепление ступеней к элементам лестницы

Главными и обязательными оставляющими являются опоры, ступени и перила. Форма элементов заметно отличается.

• Косоур – опорная наклонная балка пилообразной формы, к которой крепятся проступи. Он может быть один или несколько, ступени на него устанавливаются сверху.
• Тетива – наклонная прямая балка, но при этом проступи фиксируется между двумя опорами.
• Ступень – плоский элемент лестницы, на который опираются во время перемещения.
• Перила – лестничное ограждение.

Способы крепления элементов между собой могут быть разными, поэтому, например, несущие балки, несмотря на свою роль опоры, могут отсутствовать вовсе.

• Стена – проступи можно установить в несущую стену. На противоположной стороне лестницы ступени скрепляются между собой больцами.
• Модули – соединительный элемент, скрепляющий проступи между собой и выполняющий роль опорной балки. Для такой конструкции опора на стену производится частично.
• Каркас – металлическая конструкция, состоящая из несущей балки минимальной ширины – 12–18 см, и ступенчатых оснований

Крепление ступеней на косоур и тетиву

Несущие балки являются непременной составляющей деревянных лестниц, поэтому и способы соединения описаны для элементов из дерева.

Фиксация проступи на балке зависит от способа ее изготовления.

1. В доске соответствующего размера выпиливаются зигзагообразные выступы согласно расчетам. В проступях делаются отверстия, затем ступенчатые элементы устанавливаются на косоуры и закрепляются шурупами. Сверху шурупы прикрываются деревянными пробками. На фото – традиционный способ установки на косоур.
2. Можно поступить иначе: к опорной балке прикрепить на шипы прямоугольные опоры, а затем на опоры монтировать проступи.

Для фиксации элементов к тетиве используются другие методы.

1. На внутренней стороне доски выпиливаются пазы 2–3 см глубиной под ступени и подступенки, если они предусмотрены проектом. Изделие собирается, а затем целиком устанавливается в проем.
   1. Паз может быть с открытыми краями. В этом случае ступенчатый элемент задвигается на нужную глубину в уже установленные на место тетивы. В обоих описанных случаях рекомендуется стяжка.
   2. С внутренней стороны балки сначала монтируются дополнительные опоры – деревянные бруски, металлический уголок, а затем на опоры крепят проступи.

Монтаж ступеней в стену

Главное условие – стена, к которой производится установка, должна быть несущей. Установка на перегородки недопустимо.

• Заделывание – выбиваются пазы необходимой глубины. В углубления торцевой стороной вставляются проступи и заделываются цементом. Это самый надежный способ, хотя и обладает одним недостаткам: во время использования лестницы вибрация передается стене, поэтому звук шагов слышен по всему дому.
• Монтаж на скобы – проделываются отверстия под специальные анкеры, к последним через скобы монтируются ступени. На фото – вариант консольной лестницы.
• Установка через деревянный брус – используется для деревянных конструкций. К стене крепится брус, который по сути выполняет роль тетивы, а затем на него ставятся проступи.

С противоположной стороны края элементов соединяются с помощью больцев – металлических стержней с резьбой. Такая конструкция выглядит очень легкой, но при этом отличается надежностью.

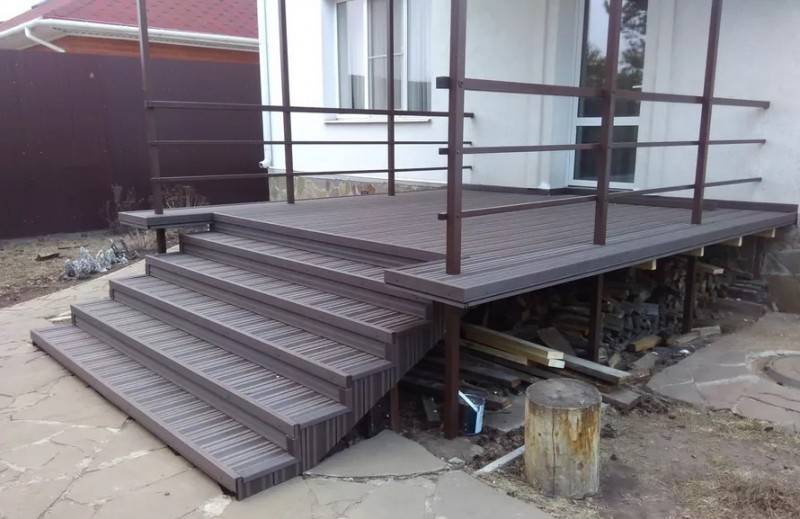

Установка ступеней на металлический каркас

• Металлические проступи используются крайне редко. Технология самого монтажа проста – металлическое изделие укладывается на основание и приваривается, но требует опыта работы со сварочным аппаратом. Если такой способ реализуется в частном доме, желательно лестницу отделать звукоизоляционным материалом.

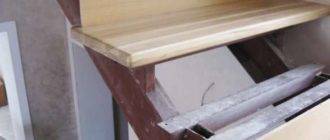

• Деревянные проступи можно крепить к металлическому основанию непосредственно. Но так как дерево в отличие от металла дает усадку, то рекомендуется при монтаже использовать подложку. К каркасу болтами крепится фрагмент из фанеры толщиной в 10–12 мм, а затем на подложку жидкими гвоздями фиксируется деревянная поверхность. На видео способ крепления проступи на каркас демонстрируется более подробно.

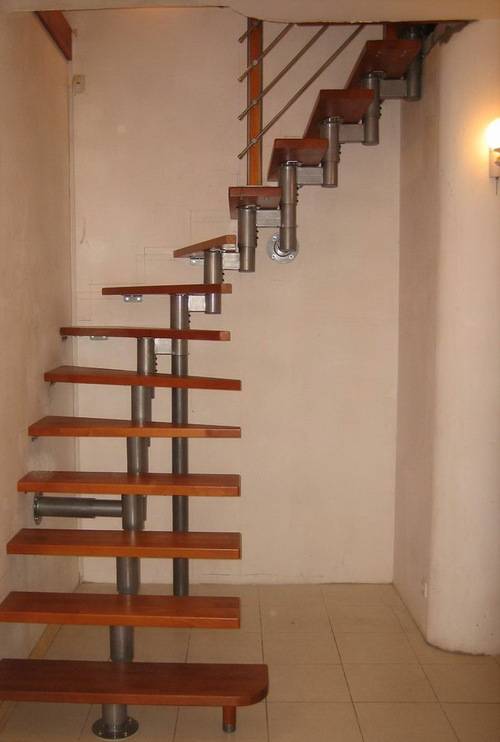

Модульные лестницы

Представляет собой разновидность лестницы на косоуре, так называемом, хребтовом. Соединительные элементы – модули, образуют при сборке несущую стальную балку. Лестница нуждается в промежуточном креплении – к стене или на опору, через каждые 5– 6 элементов. Модули характеризуются поворотным соединением, благодаря чему лестничная конструкция может иметь разную форму.

Проступи крепятся к соединительным пластинкам на модулях посредством болтов.
