Из чего состоит лампочка накаливания — схема и устройство

Характеристики ламп накаливания

Самыми главными характеристиками ламп накаливания являются:

  • световой поток – физический показатель, который характеризирует количество «световой» мощности в соответствующем потоке излучения
  • световая отдача представляет собой отношение излучаемого источником светового потока к потребляемой им мощности. Эта величина измеряется в люменах на ватт (лм/Вт). Фактически – это показатель эффективности и экономичности источников света
  • люмен является единицей измерения светового потока, то есть световой величиной.

Кроме этого, важными характеристиками являются:

  • диапазон мощностей. В быту достаточно мощности от 25 до 150 Вт. Для промышленных целей используют лампы мощностью до 1000 Вт
  • температура накала вольфрамовой нити колеблется на уровне 3000 градусов
  • уровень световой отдачи составляет от 9 до 19 Лм/ 1 Вт. Например, световой поток лампы накаливания мощностью 40 Вт колеблется от 415 до 460 Лм
  • показатель номинального напряжения составляет 220-230 В и 127 В
  • частота – 50 Гц;
  • габариты цоколя – 14 мм (E14), 27 мм (E27) и 40 мм (E40);
  • период эксплуатации в условиях нормального напряжения составляет примерно 1000 часов (220В) и 2500 часов (127 В)
  • цоколь может быть резьбовым, штифтовым одно- и двухконтактным.

Сфера использования

Не так давно лампы накаливания присутствовали в различных сферах жизни, в быту и на предприятиях. Это обуславливается простой их монтажа, эксплуатации и обслуживания. Используются в таких сферах:

  • Общего предназначения для внутреннего и наружного освещения в частных домах, квартирах, офисах.
  • Местного применения – для подсветки рабочих мест.
  • Также есть специальные автомобильные лампы накаливания.
  • Устанавливаются в поездах, на судах, и в самолетах.
  • Миниатюрные ЛН применяются в фонариках, шкалах приборов.
  • Сверхминиатюрные в отдельных медприборах, пультах управления.
  • Также есть коммутационные, маячные, кинопроекционные.

Светодиодные лампы

Светодиодные лампы

Если говорить о популярности и востребованности, то светодиодные лампочки занимают почетное первое место на данный момент. Как понятно из наименования, источником света выступают светодиоды, которые начинают работать от тока, пропускаемо через проводниковые материалы. Их можно использовать в любой технике для освещения и даже больше.

Позитивные моменты светодиодных ламп

  • Сами светодиоды очень работоспособны, они могут светить около ста тысяч часов в целом. Если посчитать, то они будут функциональнее, чем лампы накаливания примерно в сто раз.
  • Светодиодные лампочки низковольтны, поэтому они в разы безопасней, а также не будут расходовать столько электроэнергии под свою работу. Неудивительно, что их стремятся выбирать сейчас.

Негативные моменты светодиодных ламп

  • Обычно к главным недостаткам относят их неспособность справляться с перенапряжением, так что если у вас есть подобная проблема, то светодиодные лампочки не подойдут.
  • Еще одна претензия заключается в неровном свете, который излучают светодиоды. Но работа над этим ведется и, вполне возможно, скоро эта проблема сойдет на нет.

Предыдущие варианты лампочек самые распространённые на рынке, но это конечно же не все. Есть еще несколько вариантов, которые используют реже, но все же они существуют.

Старая отечественная маркировка

В настоящее время поставляемые на российский рынок лампы маркируются именно по международным стандартам. Старое же оборудование, выпускавшееся в прошлые годы, может иметь и другой шифр — отечественный. Маркировка в этом случае включает в себя буквы кириллицы:

  • Л — лампа.

  • Д — дневной свет.

  • Б — белый.

  • Т — теплый.

  • Е — естественный.

  • Х — холодный.

К примеру, шифр ЛХБ будет проставлен на лампе с белым холодным светом. Для компактного оборудования этого типа в начале кода предусматривается также буква К. У люминесцентных ламп с улучшенной цветопередачей в маркировке дополнительно присутствуют одна или две буквы Ц.

Также отечественные шифры могут содержать и указания на цвет узкого спектра: красный — К, желтый — Ж и т. д. То есть на колбе будет стоять код ЛК, ЛЖ и пр.

И международная и российская маркировка люминесцентных ламп дает покупателю, таким образом, исчерпывающую информацию о данной конкретной модели. Каждая нанесенная на колбу буква или цифра либо их комбинация означают определенную характеристику оборудования. Зная шифры параметров, легко можно подобрать лампу, наиболее подходящую в данном конкретном случае.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Основные виды и характеристики

К основным видам ламп накаливания относятся:

  1. Лампы общего назначения. Обозначают аббревиатурой ЛОН. Обычно это устройства с мощностью 25, 40, 60, 75 и 100 Вт. Самые распространенные – 60 Вт. Но промышленно выпускаются ЛОН мощностью 150, 200, 500 и даже 1000 Вт.
  2. Галогенные лампы накаливания. Производят для работы от высоковольтной сети 220 или 110 В и от низковольтной. В этом случае они питаются от понижающего трансформатора.

Низковольтная лампа накаливания

Разновидности низковольтных галогенных ЛН:

  • капсюльные, имеют вид полностью стеклянных трубок с разными цоколями – торцовыми штыревыми GY6,35 или G4;
  • рефлекторные, имеющие светоотражающий элемент, диаметром от 35 до 111 мм, цоколь GZ10 с вариантами.

Высоковольтные. Основное напряжение 220-230 В, 50 Гц. У этих ламп вариантов исполнения больше:

  • линейные в виде трубки из стекла с цоколями R7S;
  • цилиндрические – цоколи E27, E14 или B15D;
  • с вынесенной или дополнительной колбой.

В последней модели внутри лампы жестко смонтирована малогабаритная галогенная лампа-капсюль или трубка. Она приварена к центральному стержню обычной колбы ЛОН, имеет гибкие выводы, соединенные со стандартным цоколем Эдисона Е27 или Е14. При потреблении мощности 70-100 Вт она обеспечивает световой поток на 20-30% больше, чем обычная лампа накаливания.

Срок службы галогенных моделей составляет от 4-5 до 10-12 тыс. часов.

Декоративные лампы

В последние годы появились ретро-лампы, имитирующие старинные ЛН Эдисона.

Кроме того, они формой колбы имитируют «свечу», «свечу на ветру», «шишку», «грушу», «шар» и т.д.

Лампы Эдисона – с цветовой температурой 2000 K, с разными по форме нитями накаливания, с разными колбами.

Зеркальные

Зеркальные лампы имеют часть колбы, покрытую изнутри отражающим слоем. Чаще всего это напыление из металла – серебра, алюминия, золота и пр. Этот слой может быть тонким, полупрозрачным или толстым, непрозрачным.

Зеркальная инфракрасная лампа.

Зеркальные конструкции используют в производстве для абсолютно чистого технологического нагрева, например, в полупроводниковом производстве с высочайшей чистотой материалов. В этом случае недостаток ламп накаливания – большой поток ИК-излучения – становится их непревзойденным достоинством.

Сигнальные

Сигнальные лампы – это мигающие источники света. Обычно в виде проблесковых маячков, например, на служебных автомобилях, на самолетах и вертолетах, для передачи световых сообщений на флоте и т.п. Имеют тонкую нить накаливания, обеспечивающую быстрый набор яркости.

Транспортные

Этот вид ламп предназначен для использования на разных видах транспорта – автомобилях, железной дороге и в метро, речных и морских судах. Главное требование к ним – стойкость к вибрациям и ударам. Для этого нить накаливания делают короткой и устанавливают на множестве поддерживающих элементов. Цоколи таких ламп – байонетные Свана, штифтовые или софитные. Они не дают устройству выкрутиться и выпасть из патрона.

Лампы транспортные со штифтовым цоколем.

Транспортные, автомобильные лампы с разными видами невыпадающих цоколей: д), е), ж) – со штифтовыми, з) с софитным.

Иллюминационные

Из названия понятно, что лампы используют для иллюминации. Поэтому их колбы изготавливают из стекла разных цветов – синего, зеленого, желтого, красного и т.д.

Иллюминационные лампы разного цвета с резьбовым цоколем Эдисона E27.

Двухнитевые

Схема такой лампы накаливания: в одной колбе две отдельные нити накаливания. Например, в автомобильной фаре двухнитевая лампа используется так:

  • при подаче напряжения на одну нить включается ближний свет – поток света «прижат» к полотну дороги и луч распространяется на несколько десятков метров;
  • после переключения на вторую нить свет поднимается и его дальность может достигать сотен метров, а поток будет значительно больше.

Такие лампы могут быть и в заднем фонаре. Первая нить – для габаритных огней, вторая – для стоп-сигнала.

В светофорах двухнитевые лампы повышают их надежность. Дублирование позволяет устройству работать или с одной нитью, или включать вторую, после того как первая перегорела. А, например, на железных дорогах надежность сигнализации – это гарантия безопасности перевозок.

Общего, местного назначения

Лампы разного назначения.

Верхний ряд, слева направо – лампа с цоколем Е14 – для люстр, бра и малогабаритных светильников; с цоколем Е27 – общего назначения; зеленая, красная, желтая – иллюминационные.

Нижний ряд: синяя – медицинского назначения для процедур; зеркальная с отражателем – для фоторабот или специального освещения, с виолевым стеклом, две крайние – декоративные с колбой «свеча» и цоколями Е27 и Е14.

Разновидности ламп накаливания

Классифицируются лампы накаливания исходя из их конструкционных особенностей и сферы применения.

Общего и местного назначения – самая многочисленная группа. Лампы общего вида используются при организации основного освещения бытовых, промышленных и общественных помещений. Основным отличием устройств местного назначения является пониженное напряжения источника питания. Поэтому чаще всего их используют в переносных светильниках, для освещения рабочего места и т. д.;

Декоративные отличаются разнообразием размеров, форм и расположением спирали. Такие лампы накаливания обрели популярность в последнее время благодаря неординарному внешнему виду. Чаще всего их используют в дизайн-проектах в качестве декоративного элемента.

Иллюминационные виды ламп накаливания отличаются небольшим рабочим напряжением. Как правило, у них цветная колба, окрашенная изнутри (реже снаружи) неорганическим пигментом. Палитра красок самая разнообразная и зависит от цели использования. Чаще всего применяются в иллюминационных устройствах. Но эффективная цветопередача сохраняется недолго – под воздействием высокой температуры пигмент «выгорает» и теряет первоначальную яркость.

Иллюминационная лампа накаливания.

Сигнальные постепенно становятся историей. Все чаще их заменяют светодиодные элементы. Разрабатывался этот вид ламп накаливания для разнообразных светосигнальных устройств.

Сигнальная лампа.

Зеркальные имеют колбу своеобразной формы. Ее разрабатывали с таким расчетом, чтобы световой поток имел определенную направленность. Препятствует рассеиванию и способствует фокусировке специальное алюминиевое покрытие. Оно наносится изнутри, оставляя не закрашенным определенный участок колбы (как правило верхний), через который и будет выходить луч света. Используется в местах где необходимо организовать направленное освещение.

Лампf накаливания зеркальные (ЗК).

Транспортные лампы используются в самых разнообразных ТС. Их конструкция и технические характеристики соответствуют условиям эксплуатации. Такие осветительные элементы отличаются повышенной прочностью и вибрационной устойчивостью. Устройство цоколя позволяет быстро сменить вышедшую из строя лампу на новую. Рассчитаны на работу от электросети транспортного средства. Основные виды таких элементов используются в осветительных приборах авто- и мототранспорта, на тракторной технике, самолетах и вертолетах, на морских и речных судах.

Отдельно в этой категории стоят двухнитевые лампы накаливания. В них имеются две спирали, что позволяет в некоторых ситуациях использовать вместо двух один элемент освещения. Например, фары автомобиля (переключение с ближнего на дальний или с габаритов на стоп-сигналы), ж/д светофоры и т. д.

Лампа накаливания, 12V, 21/5W, BAY15d, МАЯК, 61215, двухнитевая с большим цоколем.

Отдельную группу составляют галогенные лампы накаливания. Использование галогенов позволило значительно уменьшить габариты конструкции при повышении светоотдачи. По этой технологии изготавливаются элементы для общего освещения, инфракрасных облучателей, кино- и телеоборудования, прожекторов и пр.

Устройство и принцип работы

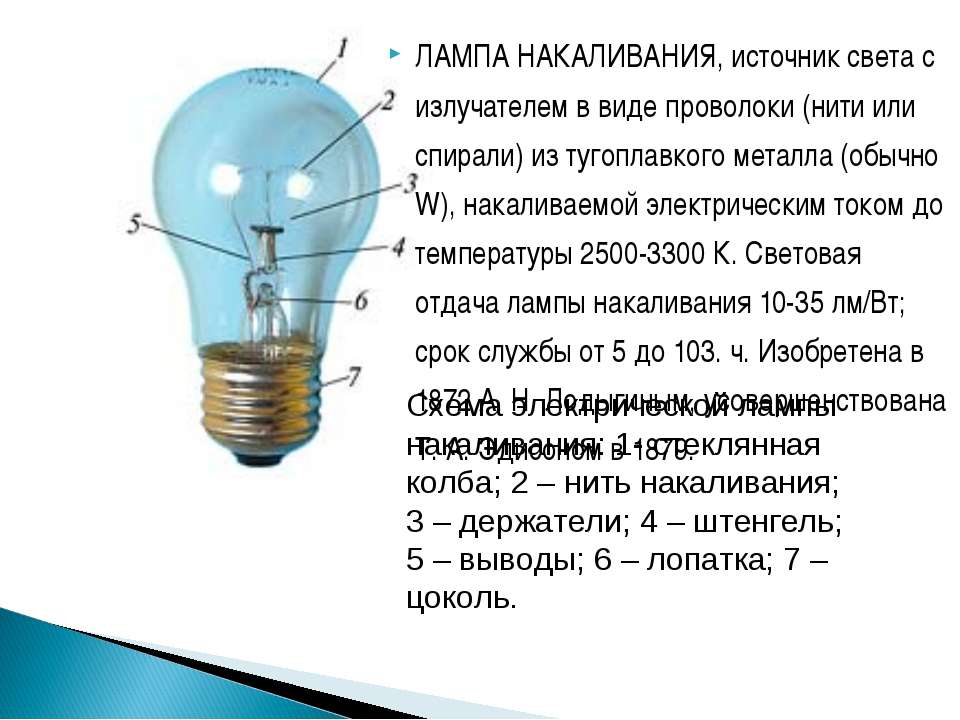

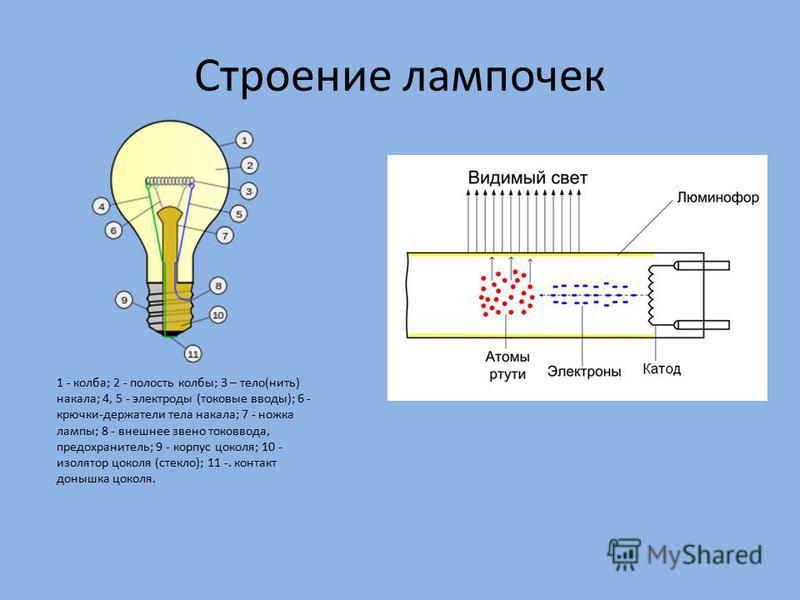

Как устроена лампа накаливания?

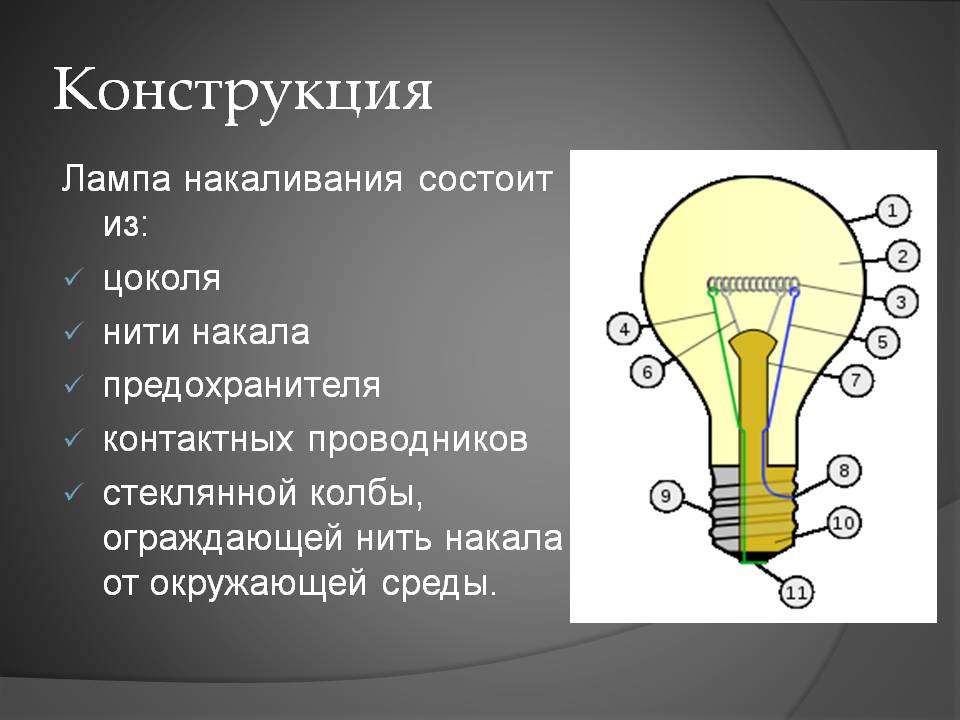

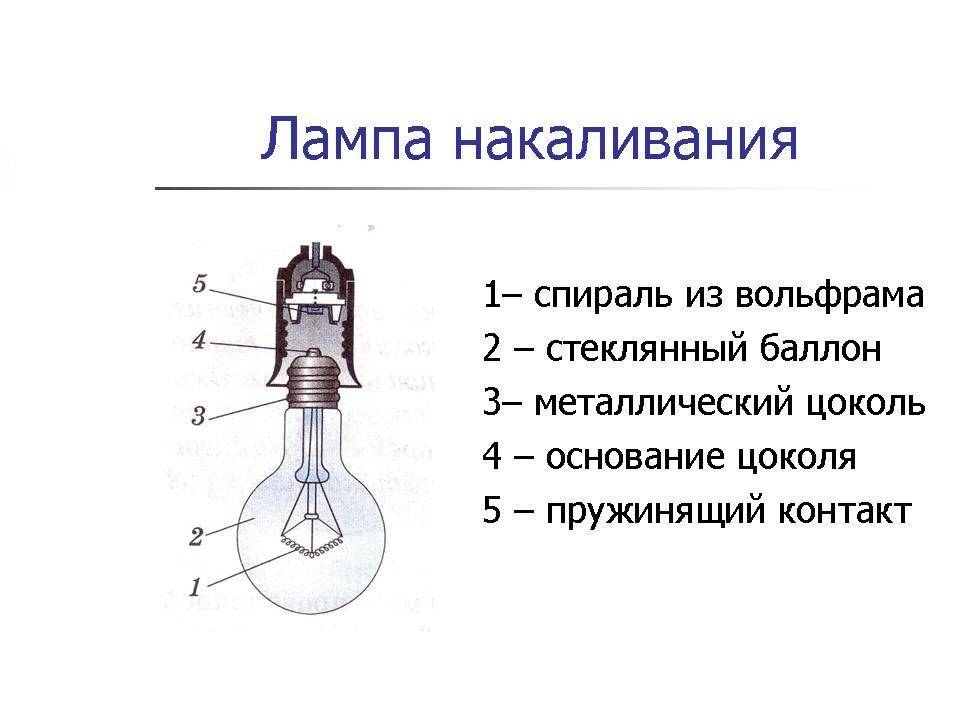

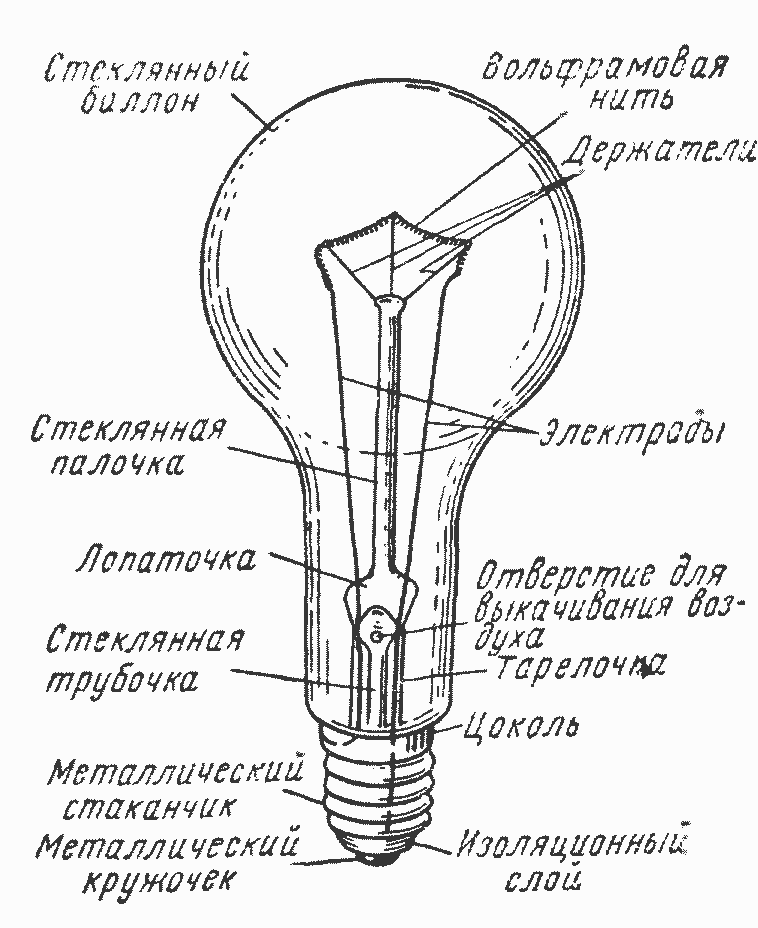

Лампа накаливания обычно состоит из стеклянного корпуса, содержащего вольфрамовую нить накаливания. Электрический ток проходит через эту нить, нагревая ее до температуры, которая производит свет. Также в лампах есть стержень или стеклянное крепление, прикрепленное к основанию лампы. Оно позволяет электрическим контактам проходить через оболочку без утечек газа или воздуха.

Небольшие провода, встроенные в стержень, поддерживают нить накала и/или ее подводящие провода. Стеклянный корпус содержит либо вакуум, либо инертный газ для сохранения и защиты нити накала от испарения.

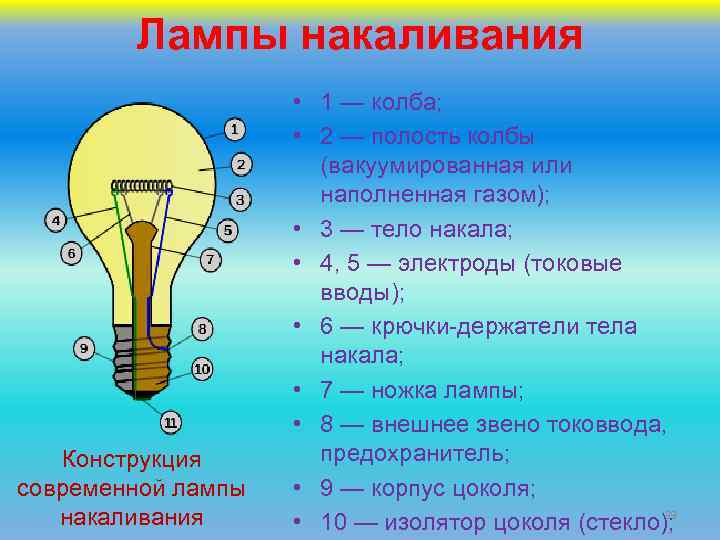

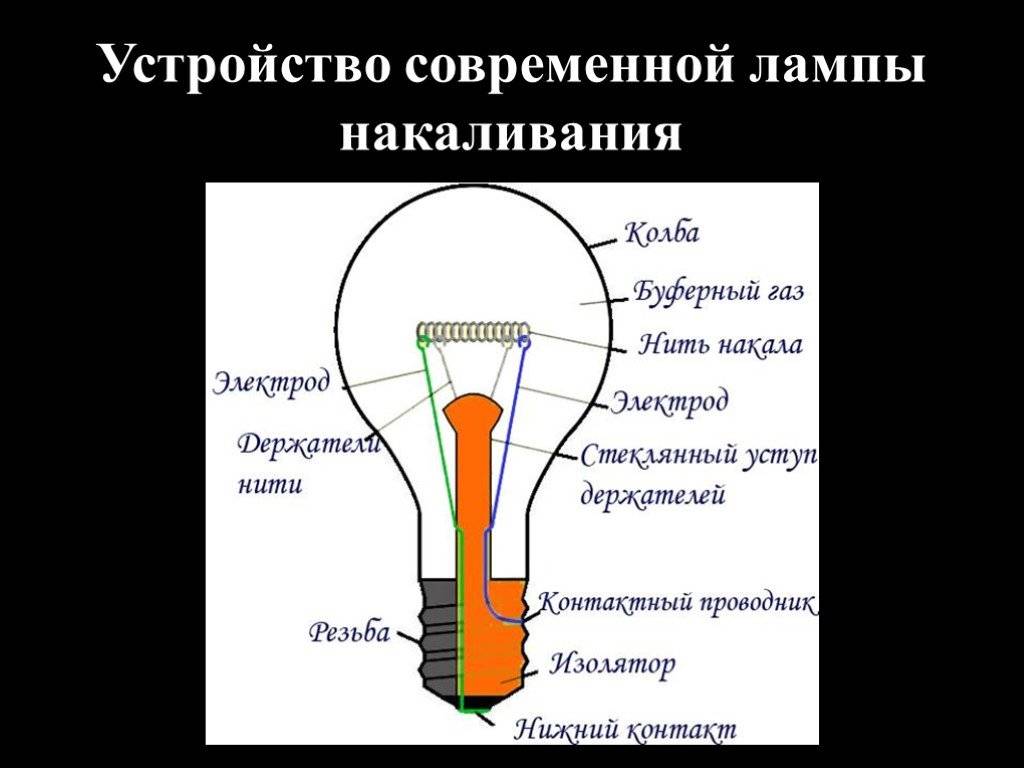

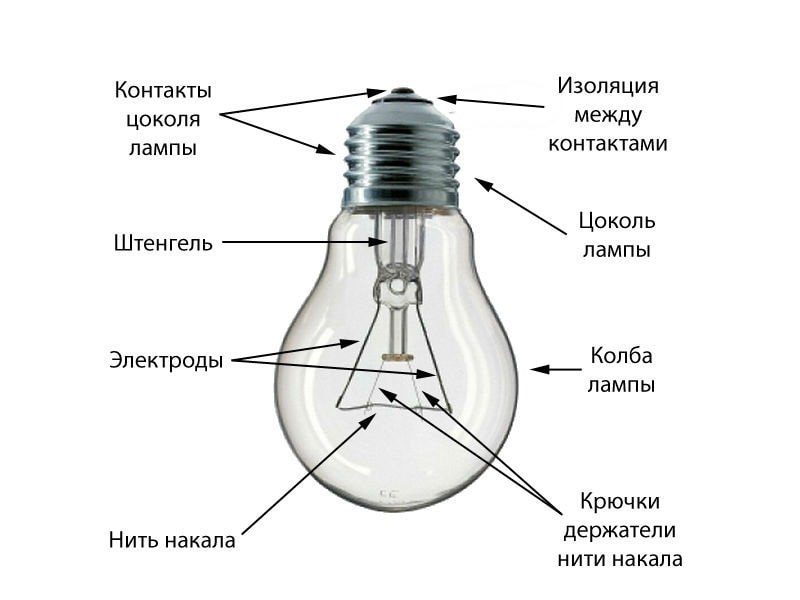

Пример лампы накаливания со схемой, показывающей основные части современной лампы накаливания

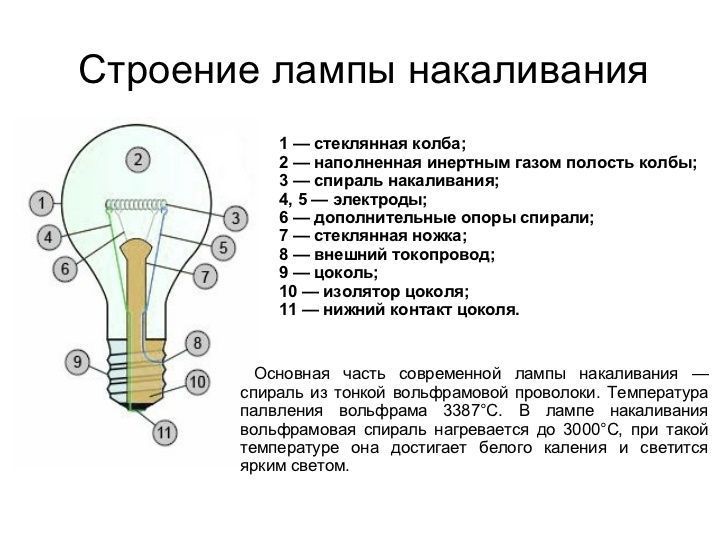

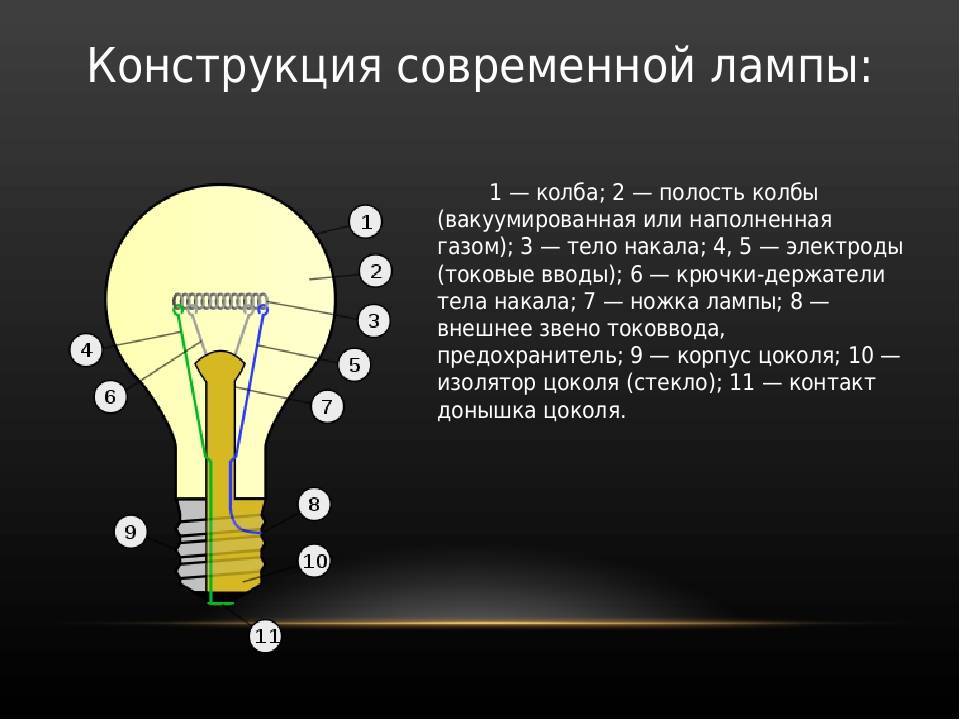

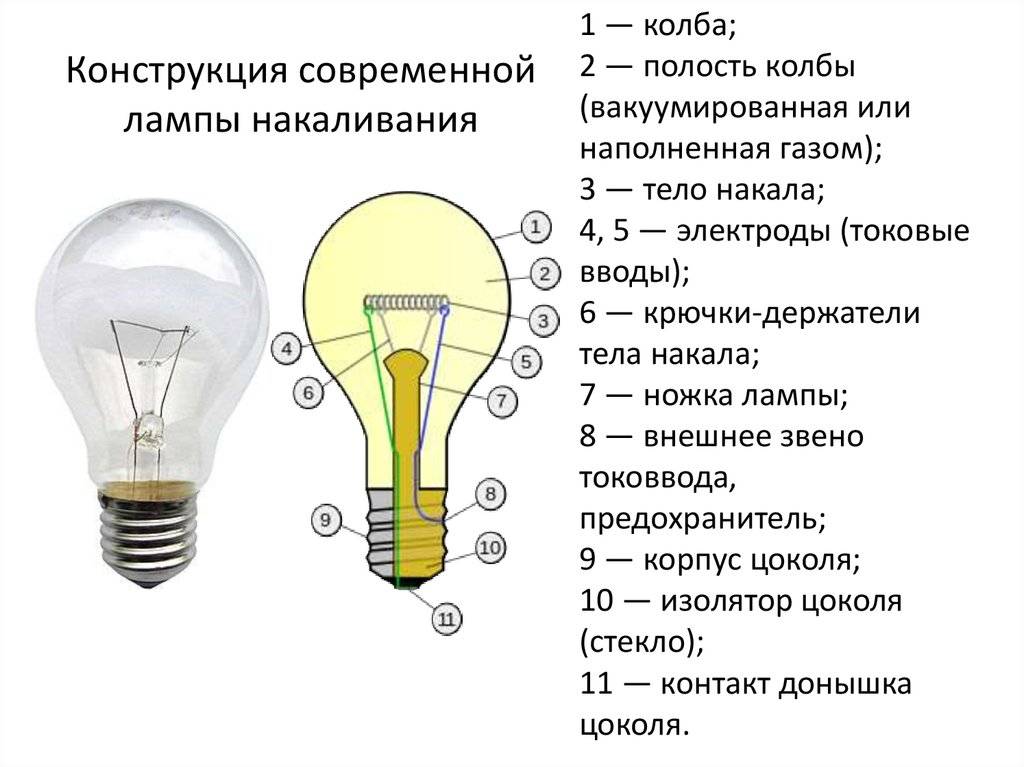

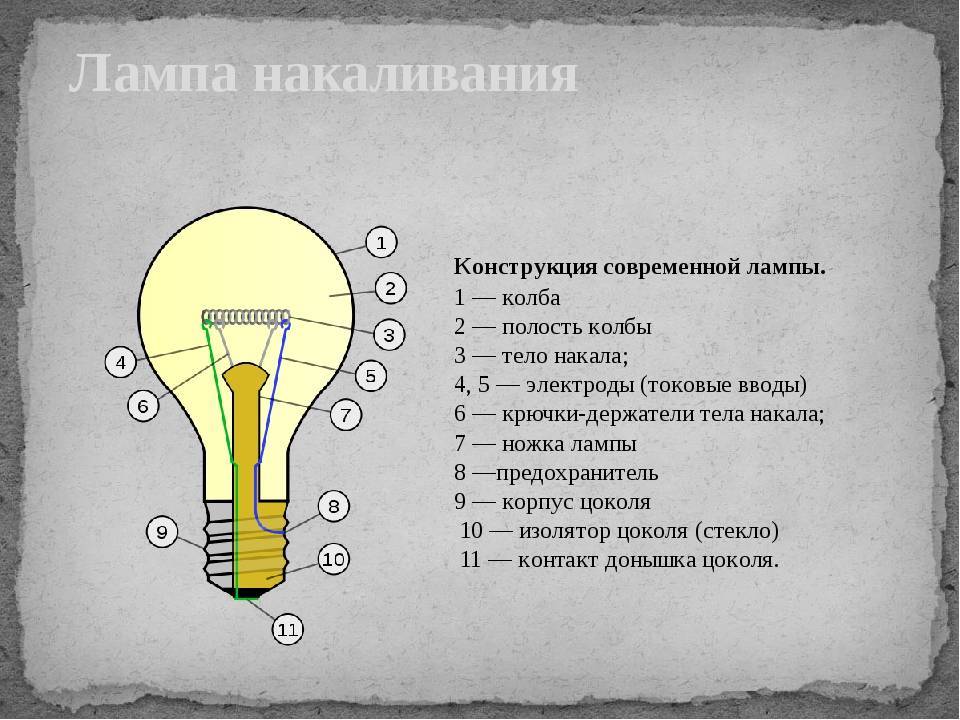

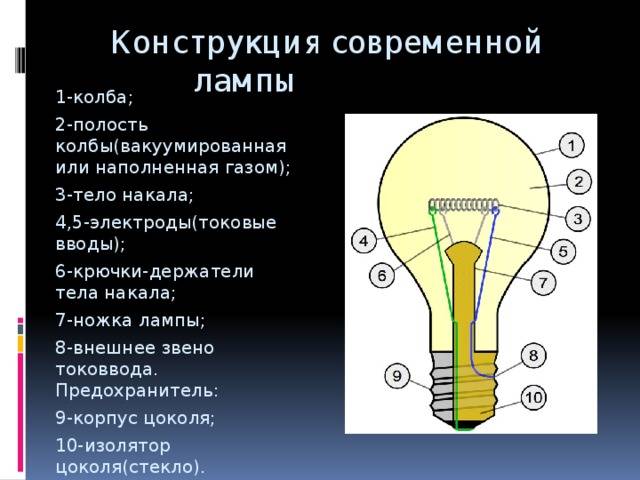

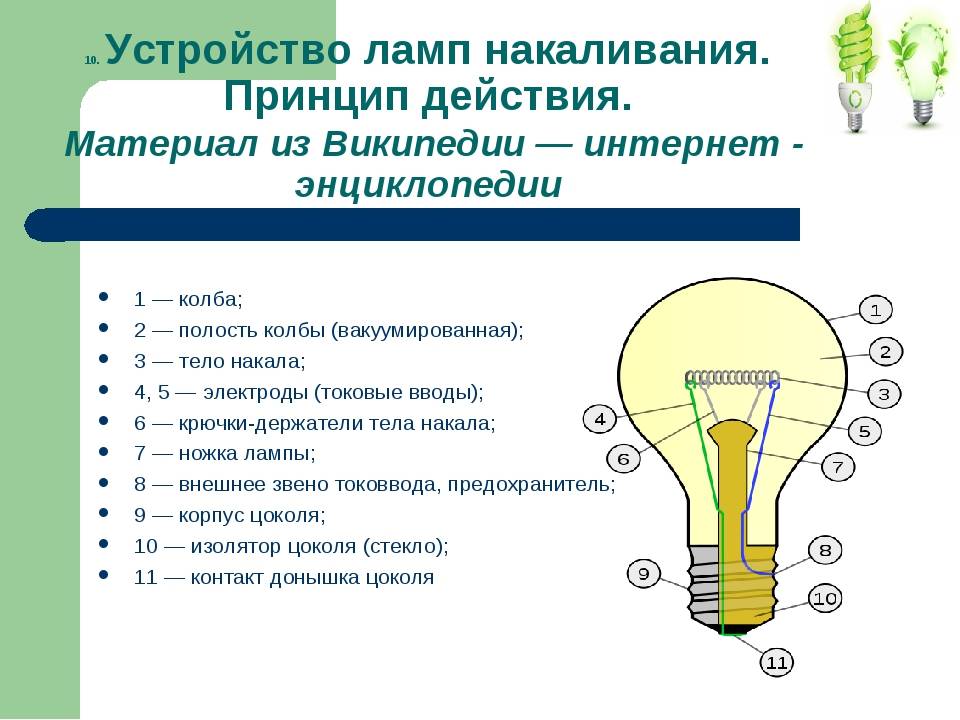

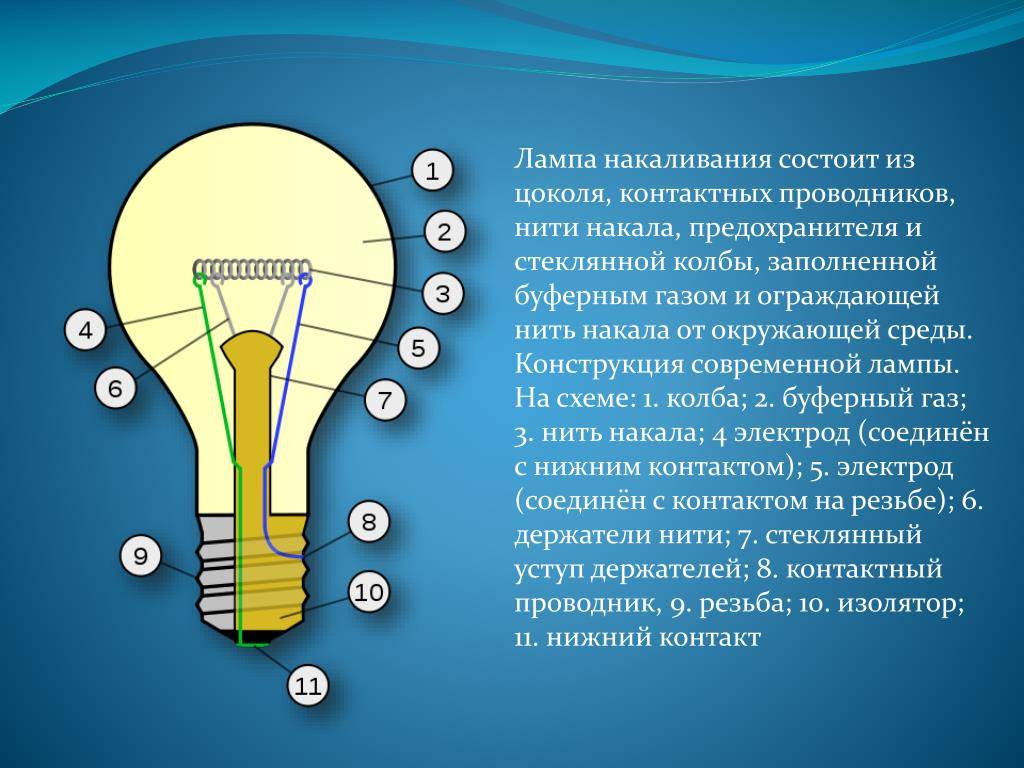

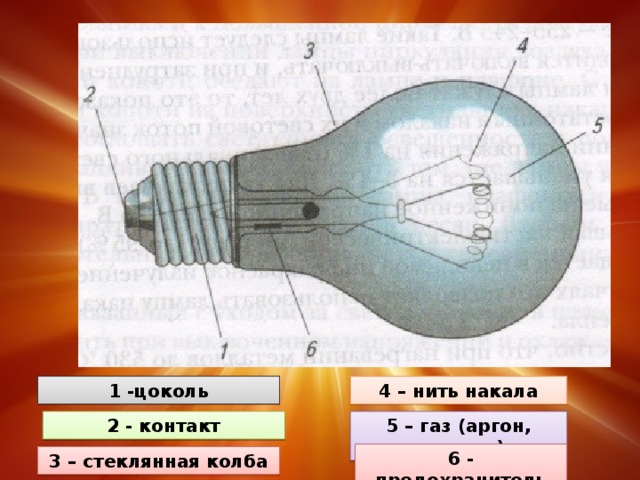

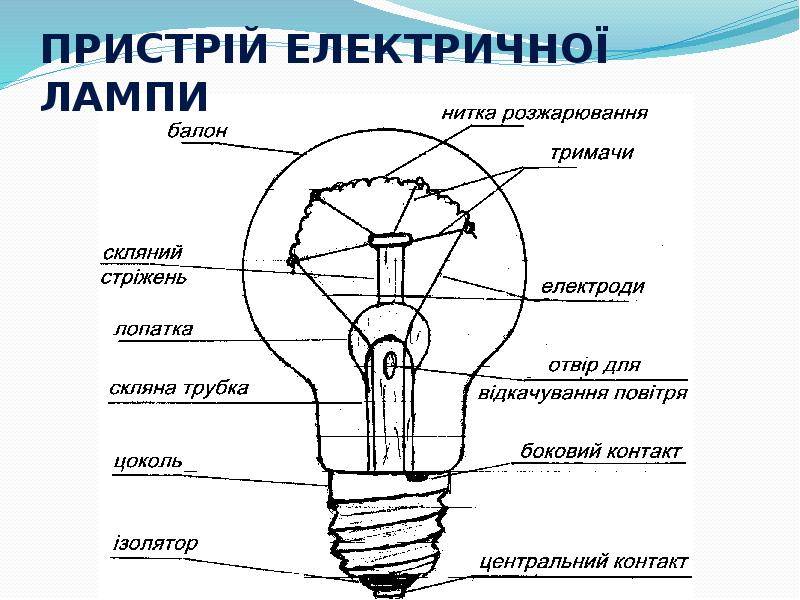

Что внутри лампы накаливания:

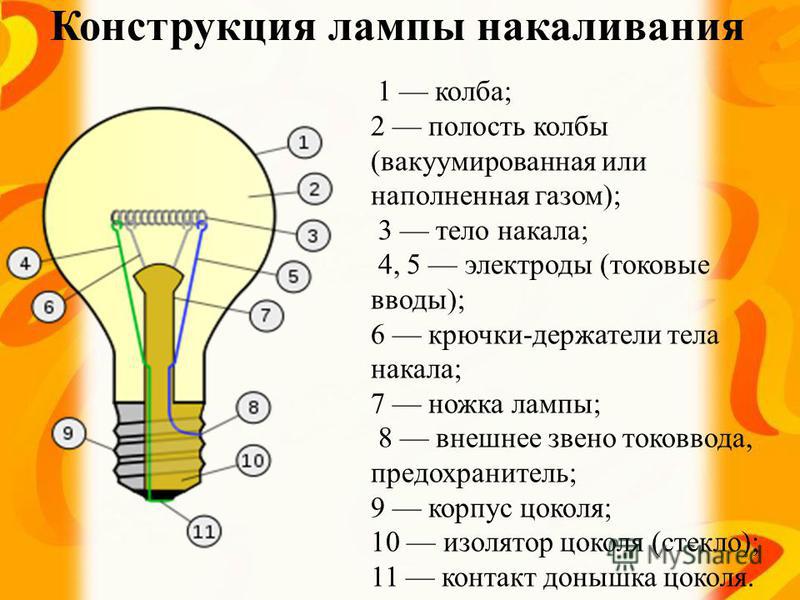

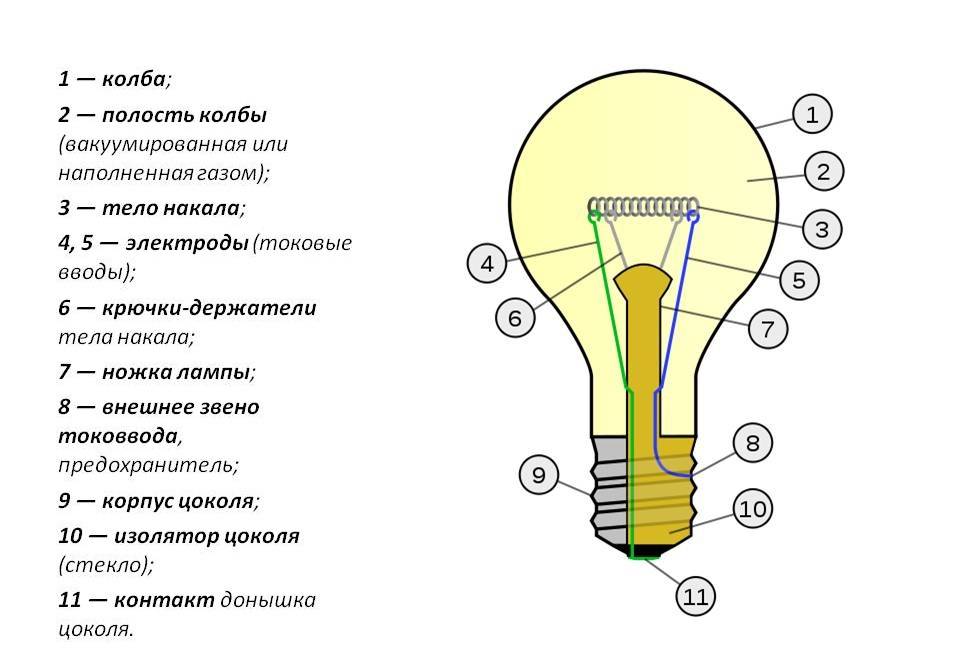

  1. Стеклянная колба.
  2. Инертный газ.
  3. Вольфрамовая нить накала.
  4. Контактный провод.
  5. Контактный провод (идет к основанию).
  6. Опорные провода.
  7. Крепление/опора для стекла.
  8. Базовый контактный провод.
  9. Винтовые резьбы.
  10. Изоляция.
  11. Электрический контакт.

Как работает лампа накаливания?

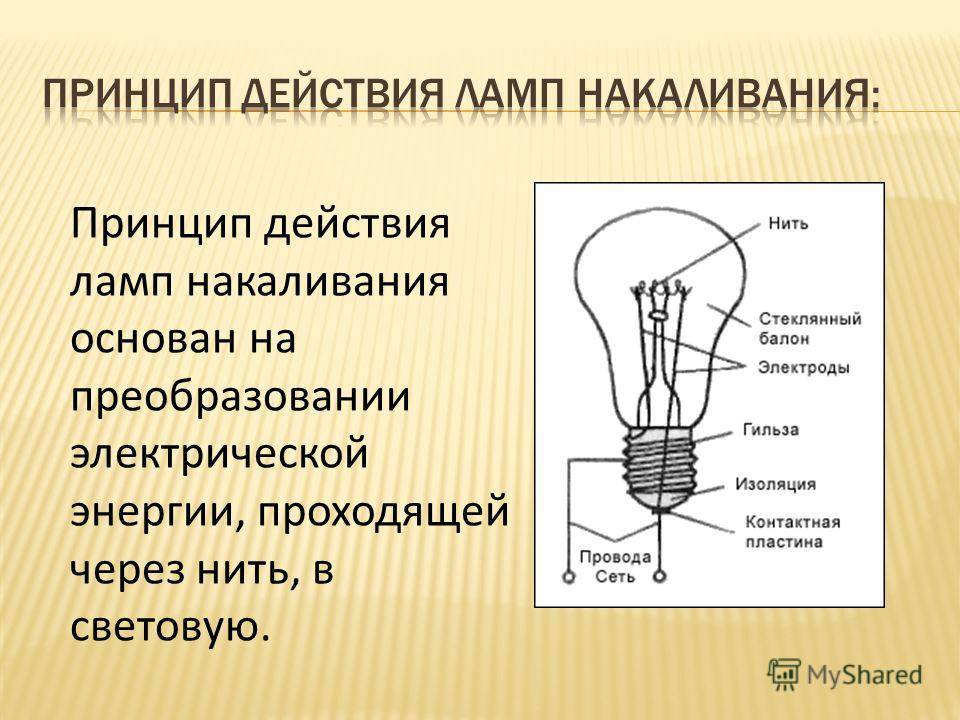

Принцип работы лампы накаливания заключается в нагреве некоего объекта. Атомы внутри него становятся термически возбужденными. Если объект не плавится, атомные электроны переходят на более высокий энергетический уровень за счет подаваемой энергии. Электроны высвобождают свою дополнительную энергию в виде фотонов. Затем эти фотоны испускаются с поверхности объекта в виде электромагнитного излучения.

Это излучение будет иметь разные длины волн. Часть длин волн находится в видимом диапазоне спектра, а значительная часть длин волн находится в инфракрасном диапазоне. Электромагнитная волна с длинами волн в инфракрасном диапазоне — это энергия тепла, а в видимом диапазоне — это энергия света. Лампа накаливания получает видимый свет путем нагрева.

Как расходуется электроэнергия в лампе накаливания?

Нить накала крепится через два подводящих провода. Один подводящий провод присоединен к ножному контакту, а другой заканчивается на металлическом основании лампы. Оба подводящих провода проходят через стеклянную опору, установленную в нижней середине лампы.

Два опорных провода, также прикрепленные к стеклянной опоре, используются для поддержки нити накала в ее средней части. Ножной контакт изолирован от металлического основания изоляционными материалами. Вся система заключена или в цветную, или покрытую фазой, или прозрачную стеклянную колбу. Она может быть заполнена инертными газами или в ней поддерживается вакуум в зависимости от мощности лампы накаливания.

Нить накаливания герметично откачивается с помощью стеклянной колбы подходящей формы и размера. Эта стеклянная колба используется для изоляции нити накала от окружающего воздуха, чтобы предотвратить ее окисление и свести к минимуму окружающий ее ток, и тем самым поддерживать высокую температуру нити накала.

Нить накаливания не обладает постоянным сопротивлением. Действие тока в лампе накаливания увеличивается вместе с напряжением. Лампочка становится достаточно горячей, чтобы светиться.

Чем наполнены лампы накаливания?

Стеклянная колба либо находится в вакууме, либо заполнена инертными газами, такими как аргон, с небольшим процентом азота при низком давлении. Инертные газы используются для минимизации испарения нити накала во время эксплуатации ламп. Но из-за конвекционного потока инертного газа внутри колбы будет больше шансов потерять тепло нити накала во время работы.

Вакуум является отличной теплоизоляцией, но он ускоряет испарение нити накала во время работы. В случае газонаполненных ламп накаливания используется 85% аргона, смешанного с 15% азота. Иногда криптон можно использовать для уменьшения испарения нитей накала, поскольку молекулярный вес криптонового газа значительно выше. Газ заливается в колбу мощностью более 40 Вт. Но для лампы мощностью менее 40 Вт, газ не используется.

Технические характеристики

Интересно отметить зависимость световой энергии и мощности лампы. Изменение не является линейным: светоотдача увеличивается до 75 Вт, но снижается за этим пределом.

Преимуществом этих источников света является равномерное освещение, так как свет излучается с одинаковой интенсивностью почти во всех направлениях.

Еще одним преимуществом является импульс света, который при определенных значениях вызывает значительное напряжение глаз. Нормальной считается частота пульса менее 10%. Для ламп накаливания этот параметр достигает 4%. Самые низкие цены — на изделия мощностью 40 Вт.

Из всех имеющихся электрических ламп лампы накаливания нагреваются сильнее. Большая часть тока преобразуется в тепловую энергию, поэтому устройство больше похоже на обогреватель, чем на источник света. Яркие показатели варьируются от 5 до 15%. По этой причине законодательство предусматривает ряд норм, запрещающих, например, использование ламп накаливания мощностью более 100 Вт.

Рассматривая спектр излучения и сравнивая его с естественным светом, можно сделать два важных наблюдения. В световом потоке этих ламп меньше синего и красного света. Однако результаты считаются приемлемыми и не вызывают утомления, как в случае с источниками дневного света.

Эксплуатационные параметры

При использовании ламп накаливания важно учитывать условия, в которых они будут использоваться. В помещении и на улице их можно использовать при температурах до -60 и до +50 градусов Цельсия

Цельсия. При этом атмосферная влажность не должна превышать 98% (+20 градусов Цельсия). Эти устройства могут работать в одной цепи с розами, предназначенными для регулировки эффективности освещения путем изменения интенсивности света. Это недорогие изделия, которые могут быть заменены даже неквалифицированным персоналом.

Существуют различные критерии для классификации ламп, которые рассматриваются ниже.

Лампы накаливания отсортированы (от худших к лучшим) по эффективности освещения.

  • вакуумные;
  • аргоновые или азот-аргоновые;
  • криптоновые;
  • ксеноновые или галогенные с установленным отражателем инфракрасного излучения внутрь лампы, что увеличивает КПД;
  • с покрытием, предназначенным для преобразования инфракрасного излучения в видимый спектр.

Множество типов ламп накаливания в зависимости от их назначения в эксплуатации и конструкции:.

  1. Общее назначение — в 70-х гг. прошлого столетия они назывались «нормально-осветительными лампами». Самая распространенная и многочисленная категория — изделия, применяемые для общего и декоративного освещения. С 2008 года выпуск таких источников света существенно сократился, что было связано с принятием многочисленных законов.
  2. Декоративное назначение. Колбы таких изделий выполняются в форме изящных фигур. Чаще всего встречаются свечеобразные стеклянные сосуды с диаметром до 35 мм и сферические (45 мм).
  3. Местное назначение. По конструкции идентичны первой категории, но питаются от уменьшенного напряжения — 12/24/36/48 В. Обычно применяются в переносных светильниках и приборах, освещающих верстаки, станки и т. п.
  4. Иллюминационные с окрашенными колбами. Зачастую мощность изделий не превышает 25 Вт, а для окрашивания внутренняя полость покрывается слоем неорганического пигмента. Гораздо реже можно встретить источники света, наружная часть которых окрашивается цветным лаком. В таком случае пигмент очень быстро выцветает и осыпается.

История создания лампы

Различные виды ламп

До этого момента работа над созданием осветительного прибора длилась в течение десятилетий:

  1. В 1840 году электрическая лампа накаливания была создана Де ла Рю, ученым из Англии. Он сделал источник освещения, в котором нить накаливания на из платины. Он был не только дорогим, но и быстро перегорал. Такая лампа не имела практического применения. Он не занимался патентованием своего изобретения.
  2. В следующем, 1841 ирландец Фредерик де Моллен независимо сделал подобное изобретение. Он запатентовал его и по праву может считаться создателем этого устройства.
  3. Спустя еще три года в США за аналогичное изобретение получил патент Джон Старр.
  4. Немецкий исследователь Генрих Гебель предложил использовать в качестве нити накаливания предложил использовать бамбуковую нить, которая предварительно была обуглена. Это позволило сделать осветительное устройство более практичным.
  5. В России патент был получен Александром Лодыгиным в 1876 году. Он применил вакуумную колбу и угольный стержень.

Эти и другие изобретатели внесли свой вклад в изобретение и совершенствование лампы накаливания. В 1870-х годах над этим начал свою работу Эдисон. Он отличался не только продуктивностью в создании различных идей, но и фантастической работоспособностью в проведении экспериментов. В 1879 году он запатентовал усовершенствованную лампу накаливания с платиновой нитью. Далее он предложил вариант конструкции, в которой использовалась угольное волокно. Созданная им лампа могла гореть не менее 40 часов подряд. Кроме того, он создал патрон и цоколь. Эта лампочка продавалась по цене менее одного доллара и была более доступной, чем большинство восковых свечей.

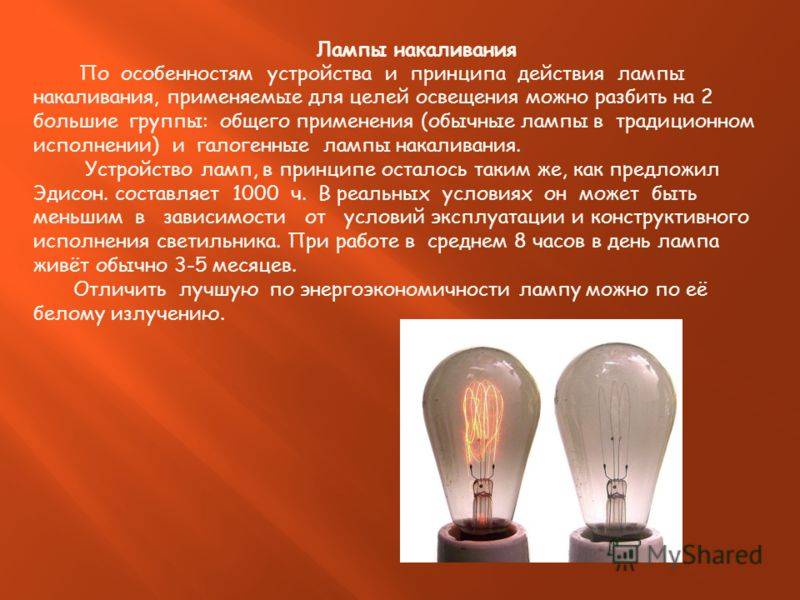

Экспериментальные образцы

После Эдисона работа над совершенствованием осветительного прибора продолжалась. В начале двадцатого века было предложено использование вольфрамовой нити и наполнение колбы инертными газами. В результате лампочка стала приобретать вид, аналогичный современным моделям.

Эдисон был одним из многих, благодаря кому были созданы современные лампы накаливания. Однако проделанные им тысячи экспериментов по совершенствованию устройства внесли наибольший вклад в ее создание.

Сейчас можно утверждать, что такие лампы переживают второе рождение — популярность их стремительно растет. Они используются не только для освещения и для решения дизайнерских задач — в основном для того, чтобы декорировать интерьер в стиле ретро.

Хотя с именем великого изобретателя связывают именно лампы накаливания, тем не менее под этим именем могут продаваться такие, работа которых основана на светодиодах. Их преимуществом является более сильное освещение (оно может достигать 95 CRI вместо 80). Кроме того, длительность работы может достигать 15000 часов. Однако внешнее оформление сделано в одинаковом стиле с обычными лампами Эдисона.

Важно! Основное отличие ламп Эдисона, выделяющее их в отдельную категорию, это их общий ретро-стиль и разнообразие используемых форм и размеров. Эдисон демонстрирует изобретение

Эдисон демонстрирует изобретение

Электрик в доме

Предлагаю вашему вниманию два простых устройства плавного включения ламп накаливания, которые можно сделать своими руками. Устройства позволяют существенно повысить срок службы ламп накаливания. Дело в том, что даже если у вас исправен выключатель, патроны и отлично выполнены все соединения проводки, то всё равно лампы накаливания могут быстро перегорать из-за резкого скачка тока во время включения. Это происходит потому, что сопротивление вольфрамовой нити накаливания в холодном состоянии намного меньше, чем в разогретом. Поэтому в момент включения и происходит резкое увеличение тока. Другие причины перегорания ламп описаны в предыдущей статье.

Устройство плавного включения ламп накаливания на тиристоре

Устройство плавного включения на тиристоре

На схеме обозначено:

  • S1 — выключатель
  • L1 — лампа накаливания
  • D1-D4 — диоды Д226
  • VS1 — тиристор КУ202М
  • R1 — резистор МЛТ-1, 16 кОм
  • C1 — конденсатор К50-35, 10 мкФ, 300В

Работа схемы

В схеме лампа накаливания и управляющая розжигом лампы схема включены последовательно. После замыкания контактов выключателя S1 напряжение поступает на диодный мостик, выпрямляется мостиком и поступает на цепочку резистор (R1) — конденсатор (C1), в начале тиристор немного приоткрывается, далее в течении зарядки конденсатора на управляющий электрод тиристора подаётся всё большее положительное напряжение, после полной зарядки конденсатора тиристор полностью открывается и лампа зажигается на полную мощность.

Детали схемы

Лампа накаливания (или группа ламп, включённая параллельно) рассчитана на номинальное напряжение 220-240 В, мощность ламп определяется параметрами диодного моста и тиристора, при указанных деталях мощность не должна превышать 130 Вт.

Вместо указанных диодов Д226 можно применить любые другие выпрямительные, рассчитанные на обратное напряжение не ниже 300В и на ток, необходимый для нужной мощности ламп. Например мостик из диодов Д246Б выдержат мощность ламп до 2 кВт.

Тиристор КУ202М можно заменить на КУ202Н(К,Л), Т122-25-12, Т122-20-11, эти тиристоры выдержат мощность ламп минимум до 2 кВт.

Резистор любой, номинал резистора можно менять для изменения времени розжига лампы, мощность рассеяния не менее 1 Вт, лучше даже взять 2Вт.

Конденсатор тоже можно использовать любой, даже неполярный, на напряжение не ниже 300В, в принципе ёмкость можно уменьшить даже до 0,5 мкФ, в этом случае розжиг будет происходить почти мгновенно, но этого достаточно для увеличения срока службы ламп.

Также можно доработать схему и получить димер, для этого резистор R1 нужно заменить на последовательно соединённую цепочку из постоянного на 8-12 кОм и переменного на 5-8 кОм. Удобно будет использовать переменный резистор с встроенным выключателем.

Устройство плавного включения ламп на микросхеме

Устройство плавного включения на микросхеме

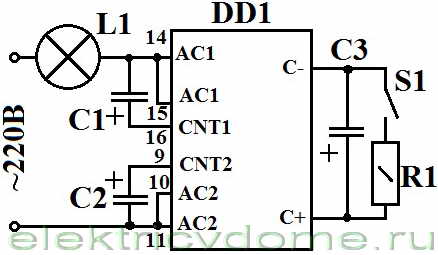

На схеме обозначено:

  • L1 — лампа накаливания
  • C1, C2 — конденсаторы К53-4, 1 мкФ, 16В
  • C3 — конденсатор К53-4, 100 мкФ, 16В
  • DD1 — микросхема К1182ПМ1
  • S1 — выключатель
  • R1 — резистор МЛТ-0,25, 4,7 кОм

Данная схема позволяет подключать нагрузку мощностью до 150 Вт, при напряжении 80-270 В.

Номиналы R1 и S1 можно изменять для изменения времени разгорания ламп. Также можно заменить резистор R1 на переменный и получится димер.

Оба представленных устройства не предназначены для люминесцентных, энергосберегающих и светодиодных ламп.
