Как устроена Технология каркасного домостроения: и строительства: Пошаговая инструкция

Возводим каркас

Строительство каркаса начинается с обвязки. Сделать ее можно из бруса или доски. Обвязка – это первый деревянный слой, который укладывается на фундамент. Фундамент необходимо гидроизолировать, так как при соприкосновении цемента и дерева происходит разрушение обоих материалов. Причиной этого считается различная передача тепла. Получается конденсат, от которого гниет древесина и разрушается цемент.

Каркас каркасного дома

На изолированный фундамент (самый дешевый способ – рубероидом) брус обвязки сперва примеряется. Поверх фундамента укладывается брус и в районе анкерных болтов крепко прижимается. Можно использовать молоток, только не переусердствуйте. Таким образом, на брусе появится отпечаток от болта. Здесь надо просверлить отверстие, и брус можно насаживать на болты.

Уделите особое внимание угловой сцепке обвязочного бруса. Используйте металлические уголки, саморезы или гвозди

Это соединение должны быть надежным, поэтому примените распил – чтобы один брус входил в другой как пазл от лего. Соединение пазами считается самым надежным.

Варианты крепления для каркасного дома

Сам каркас начинаем устанавливать от углов. Угловые стойки – это важнейший элемент конструкции. Стойки на первых порах с двух сторон укрепляем укосинами. Позже их будут поддерживать и верхняя обвязка, и перемычки, но пока под своим весом они могут наклоняться. Даже фиксация уголками не всегда удержит стойку. Установка угловых стоек достаточно тяжелый процесс, поэтому необходимо минимум два человека.

Когда угловые стойки выставлены, выставляем остальные промежуточные. Их ставим практически также, периодически проверяя геометрию – углы должны быть ровно 90 градусов. Между стойками прибиваем горизонтальные перемычки из бруса, они не дадут стойкам отклониться в сторону.

Схема каркаса

Когда каркас всех стен собран, поверху укладываем брус верхней обвязки. Он завершает работу над каркасом стен, соединяя всю конструкцию в одну.

Таким же похожим образом делается каркас крыши, в который входит стропильная система.

Какой каркас выбрать – металлический или деревянный?

Схема кровли каркасного дома

Бесспорно, древесина обладает рядом свойств, которые создают ей преимущества перед камнем и металлом – это и возможность дыхания, и многое другое. Но вместе с тем у древесины есть недостатки, без соответствующей обработки имеет склонность к появлению грибка или плесени, кроме этого, при соблюдении ряда условий возникает возможность появления штаммов вредоносных микроорганизмов.

Все перечисленные факторы приводят к тому, что некоторые застройщики отдают предпочтение каркасным конструкциям, выполненным из металла. Металлический профиль имеет цинковое покрытие, которое может гарантировать длительную защиту от коррозии. Ко всему прочему, на металлическом профиле для каркасного домостроения уже подготовлена необходимая перфорация.

Отличие каркасного домостроения от панельного – экологичность. Только натуральное дерево и возможность использования натурального утеплителя.

Кроме этого, каркасный дом можно построить своими силами, без помощи большой бригады.

Сейчас считается, что каркасно-щитовой дом может быть только дачным. Однако опыт многих европейский стран, к примеру, шведская или немецкая технологии, говорят нам об удачной возможности использовании каркасного дома зимой и летом для круглогодичного проживания. Отзывы также подтверждают это.

Итак, начнем строительство дома с пошаговыми, поэтапными инструкциями. Надеемся, они помогут вам.

Подготовка и разметка участка для строительства каркасного дома своими руками

Подготовка и разметка участка является одним из важнейших действий при строительстве, поэтому подойти к этому следует со всей ответственностью. Первым делом следует очистить участок от различного мусора, убрать коряги, пни, снести старые сооружения, в которых нет необходимости или если они будут мешать стройке. Далее обеспечиваем свободный подвоз стройматериалов. Стоит продумать и место разворота техники, если для неё нет возможности заехать задним ходом. Места будущего хранения стройматериала лучше оборудовать навесом.

При необходимости участок нужно разровнять. Не помешает добротный забор, который обеспечит сохранность материалов и предотвратит их хищение. Часто хозяева до начала строительных работ устанавливают модуль или вагончик, в котором сами проживают во время строительства.

Чем лучше будет подготовлен участок, тем легче будет продвигаться строительство

Разметка начинается с того, что, согласно схеме, на местность переносится контур будущего дома и внутренние стены, отмечающиеся колышками с верёвками. Углы необходимо тщательно вымерять. При отклонении угла даже на несколько градусов от положенных 90°, нагрузки будут распределяться неправильно. Это приведёт к искривлению стен и недолговечности строения.

Помните, что чем тщательнее будет выполнена подготовка, разметка, тем легче будет производить работы. Кстати, от этого напрямую зависит и качество конечного варианта. Что касается проекта, то для каркасных домов допускается его выполнение от руки, в форме эскиза. Его можно предоставить в администрацию уже после того, как каркасный дом сделан «под ключ», перед его сдачей в эксплуатацию. Однако для себя примерный проект с отмеченными на нём коммуникациями иметь необходимо.

Проект каркасного дома можно сделать и на компьютере при помощи 3D моделирования

Ключевые правила строительства каркасных домов

Специалисты рекомендуют придерживаться следующих норм:

Использование только качественных пиломатериалов. Оптимальным выбором является продукция камерной сушки, так как древесина натуральной влажности нередко покрывается трещинами. Для максимального удаления влаги из бруса применяется техническая просушка.
Серьезное отношение к мелочам. Не стоит экономить на теплоизоляционных материалах, крепежах либо пропитке для бруса. Низкокачественный утеплитель может быть источником выделения вредных веществ, которые негативно влияют на здоровье. Нередко из-за нарушения правил крепления конструктивных элементов каркас дома теряет целостность.
Выполнять работы должны квалифицированные специалисты. Не стоит экспериментировать и доверять работу начинающим мастерам. Нарушение технологии строительства негативно влияет на комфорт эксплуатации дома, а иногда приводит к возникновению аварийных ситуаций. Ведь речь идет не лишь о монтаже стен и перегородок, а и об огромном количестве узкопрофильных задач (коммуникации, кровля и т.п.).

Рассмотрим основные этапы строительных работ.

Шаг № 7 Стропильная система каркасного дома

Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.

Сечение стропил выбирается с учетом следующих параметров:

Длины стропильных ног и шага их установки
Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
Вида материала, которым будет покрываться кровля, а также его веса и размера

Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.

Для начала надо изготовить шаблон стропильных ног. Делается это так:

Крепление стропильных ног к коньку

Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
Шаблон поднимают наверх и устанавливают края досок на мауерлаты
Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауерлатам
Все расчеты должны быть сняты с максимальной точностью

Стропильная система (Лари Хон)

После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.

Крепление стропил к мауэрлату

Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.

Чертеж стропильной фермы

Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.

Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.

После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.

После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.

Готовый силовой каркас дома с крышей

На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.

Первый этап строительства: фундамент

Как и любое другое строительство, каркасный дом начинается с возведения фундамента. Фундамент может быть:

ленточный
столбчатый
свайный

Остальные виды мы рассматривать не будем, так как они используются крайне редко. В чем суть этих фундаментов? Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены. Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором). В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками. Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента. Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

Ленточный фундамент своими руками

Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров. Столбы могут быть заливные из цемента или сборные из блоков. Заливные делаются также, как при ленточном фундаменте, только вырываются не траншеи, а ямы, в которые устанавливается опалубка квадратной или прямоугольной формы. Опалубка также гидроизолируется.

Столбчатый фундамент под дом

Не забывайте при заливных видах фундамента использовать укосины, так как часто жидкий цемент настолько тяжел, что раздвигает опалубку, сколоченную своими руками.

Свайный фундамент для каркасного дома

Свайный фундамент напоминает столбчатый, однако роль столбов играют сваи. Они вгоняются в землю в тех же местах, где бы находились и столбы. И несут такую же опорную функцию. Сваи могут применяться на сложных почвах – глинистых, например. После установки свай необходимо тщательно проверить геометрию. Винтовые сваи могут быть отрегулированы по высоте.

Строительство каркасно-щитовых домов по канадской технологии

Канадские технологии используются при строительстве каркасных домов из сип-панелей и в России. При этом используют быстро возводимые типы фундаментов:

столбчатые фундаменты;
свайно ростверковые фундаменты;
забивные железобетонные сваи;
буро набивные сваи;
ленточные мелко заглубленные фундаменты;
винтовые сваи.

Каждый из перечисленных фундаментов выдерживают нагрузку каркасно-щитовых домов. Винтовой фундамент возводят за 2-3 дня.

Монтаж ростверка с последующей укладкой панелей для пола начинается сразу после установки оголовков на концах свай. Из минусов: коррозия метала, невозможно создать полноценное подвальное помещение.

Монтаж перекрытия пола сип-панелями

Выбирайте для пола панели промышленного производства. Они выполнены с соблюдением западных технологий. Сама панель состоит из двух листов OSB, заполненными пенополистиролом ПСБ-С-25 Ф. Толщина утеплителя варьируется в пределах 150-250 мм. Листы толщиной 12 мм. Заводские панели сертифицированы по российскому ГОСТ 15588-86, при покупке требуйте сертификат соответствия.

На каркасный дом из сип панелей заказывают проект, по которому можно собрать дом своими силами, если иметь строительные навыки. В конструктивном разделе проекта будет описание этапов строительства с приложением схем, чертежей, элементов панельного дома, начиная с фундамента и заканчивая финишной отделкой.

Если выбран свайно-винтовой фундамент, то вначале монтируют ростверк. Обвязку начинают с укладки балок на оголовки свай и крепления. Вот фото обвязки ростверка из бруса 150х200 мм.

Обвязка ростверка брусом 150х200

Фундамент выполнен по проекту с учетом перекрытия сип панелями. Брус крепится к оголовкам нержавеющими саморезами 10х120 мм снизу через отверстия в оголовке. Но поскольку в местах стыковки в углах стыки выполнены с выпиливанием в пол бруса, то дополнительно сверху соединения дополнительно крепят скобами. Под скобы делают углубления, чтобы скоба вошла в брус заподлицо. Не забывайте свежий распил обработать антисептиком. Сверху будут укладываться сип панели. Между оголовком и брусом укладывайте гидроизоляционную прокладку.

Обработка ростверка битумной мастикой

Ростверк обрабатывают битумной мастикой, каждую укладываемую панель тоже обрабатывают снизу по всей поверхности. Панели соединяются через брус, который приклеивается пеной в паз панели. Пену наносят с обеих сторон.

Утепление

Для утепления каркасного дома могут применяться:

Пенополистирол;
Стекловата;
Минеральная (базальтовая) вата.

Обладающий прекрасными теплоизолирующими свойствами пенополистирол имеет низкие шумопоглощающие свойства крайне низкую огнестойкость. Наилучший вариант утепления – применение базальтовой ваты.

Для утепления стен между вертикальными стойками укладывают гидроизоляцию, а затем листы ваты. При необходимости, утепление может укладываться в несколько слоев с перекрытием швов. Поверх утепления ложится еще один слой гидроизоляции и далее стена обшивается снаружи. Для обшивки можно брать доски или OSB плиты. Все зависит от того, какие работы по отделке наружных поверхностей будут производиться далее.

Утепление пола и потолка производится таким же образом. Для уменьшения объемов работы, верх тоже можно обшить плитами.

Инструменты и материалы, необходимые для работы

Схема устройства стены дома по каркасной технологии.

Каркасное домостроение предполагает наличие определенных инструментов, позволяющих выполнить работу быстро и качественно. Для устройства фундамента и отмостки потребуется:

штыковая и совковая лопаты для копания траншей;
садовая телега для вывоза мусора и грунта с территории строительной площадки;
тяжелый молоток или кувалда;
веревка для разметки;
молотки и шуруповерт;
проволока для вязки арматуры;
электропила или пила по дереву;
уровень для контроля вертикали и горизонта;
электрорубанок, предназначенный для шлифовки внутренних сторон досок.

Для внутренней и внешней отделки и устройства каркаса необходимы:

топор;
молотки;
стамески;
ленточно-шлифовальная машина;
киянка;
портновские ножницы для разрезания утеплителя;
дрель;
строительный степлер;
пассатижи, гвоздодер;
рулетки различной длины.

Для крепления водосточной системы и крыши дополнительно ко всем вышеперечисленным инструментам потребуется керн и кровельные шурупы, имеющие резиновую прокладку.

Чтобы возвести дом по технологии каркасного домостроения, потребуются и определенные материалы:

арматура;
железобетон;
прессованные хризотил-цементные плиты;
обрешетка из необрезной доски;
металлический профиль;
пиломатериалы для перекрытий этажей, цоколя и обрешетки;
несъемная опалубка из листового материала;
пенобетон, соломенные блоки или иные материалы для теплоизоляции;
шифер или любой другой вид кровли.

Утепление: как сделать правильно

Этот этап может выполняться параллельно с обшивкой. Поскольку самая распространенная теплоизоляция — минеральная базальтовая вата, мы дадим рекомендации по ее монтажу:

Изнутри помещения устанавливается пароизоляционная мембрана. Она защищает утеплитель от насыщения нагретыми парами. Изоляция крепится степлером к стойкам каркаса, стыки тщательно проклеиваются. Нахлест должен составлять не менее 100 мм.

Плиты минваты нарезаются в соответствии с шагом между стойками плюс 1-2 см, чтобы можно было вставить их враспор.

Утеплитель монтируется в 2 слоя с разбежкой стыков. Это необходимо, чтобы не осталось сквозных щелей. Если высоты сечения стоек недостаточно, используется дополнительная обрешетка, куда укладывается еще один ряд теплоизоляции.

Поверх плит фиксируется гидроветрозащитный материал. Он пропускает пар, что способствует испарению влаги из минеральной ваты.

Между утеплением и фасадной обшивкой нужно оставить вентиляционный зазор не менее 40 мм. Он организуется с помощью обрешетки из брусков. Снизу и сверху в обшивке также оставляется щель для циркуляции воздуха.

Фильмы Ларри Хона

До 2011 года, до самой смерти Ларри Хон вел на Youtube канал под названием “Плотник”. Официальный канал уже трудно найти, но на хостинге полно перезаливов и плейлистов с роликами Ларри Хона. Для выдачи результатов достаточно вбить в поисковой строке: “каркасный дом ларри хона видео”.

На заметку
Формат видеоролика позволил строителю с титаническим опытом еще более наглядно и нетривиально доносить свои знания и умения до широкой аудитории. На сегодняшний день “Ютуб” располагает более чем полусотней видеоуроков от Ларри Хона.

Наибольший интерес у публики вызывают три основных фильма Хона, каждый из которых идет более 60 минут:

“Сборка каркасного пола и лестницы”
“Сборка каркасных стен“
“Сборка и установка каркасной крыши”

Монтаж лаг чернового пола.

Каждый из этих фильмов был представлен в качестве дополнительных видеоматериалов для книги “Очень эффективный плотник”. В трех сериях проекта каркасный дом своими руками Ларри собирает всего за несколько дней. Общая площадь строения – более 150 м². Дом в роликах собирается из наиболее дешевых стройматериалов – клееного бруса, ДСП и фанеры. Несмотря на это жилище получается надежным и подготовленным к суровому климату.

Рекомендуется смотреть фильмы с субтитрами и студийными озвучками, так как в них все измерения переведены в метрическую систему. Ларри Хон “Строительство каркасного дома” – видео с основными этапами строительства.

Сборка каркасного пола и лестницы

Это первый фильм Ларри Хона о строительстве каркасного дома. Здесь Хон делится секретами того, как настелить черновой и основной пол и сделать на нем заготовки для монтажа лестниц и крыльца. При этом попутно рассказывается о материалах для монтажа поверхности и об удобной организации площадки.

Один из важных компонентов повествования – описание процедуры измерения различных величин. Причем показано как делать точные подгонки, почти не используя измерительных инструментов. В фильме видна модульная специфика каркасных домов: каждая часть строения собирается по отдельности.

Уделяется большое внимание крепежу и взаимному расположению элементов. Хон демонстрирует как можно надежно крепить составные части без использования металлического крепежа

В фильме показано как быстро и без ущерба удалить временные элементы конструкции. Также эффективный плотник Ларри Хон рассказывает о типовых ошибках строителей-дилетантов, которые приводят к порче конструкции и перерасходу строительных материалов.

Сборка каркасных стен

Еще один тематический фильм “Каркасные дома Ларри Хона”, вторая серия большого видеопособия о правильной сборке домов каркасного типа. Блок, посвященный каркасным стенам длится около 65 минут. Ведущий рассказывает о правилах взаимного расположения стеновых панелей для упрощения дальнейшей сборки. Делается акцент на материале стен и габаритах панелей.

Значительная часть ленты посвящена тому, как правильно поднимать стеновые блоки и придавать им верное положение в пространстве будущего дома. Ларри показывает как использовать различные нивелиры и уровни для придания им ровного положения. Механика монтажа вертикальных перекрытий показана подробно.

Значительная часть хронометража отведена вопросу конфигурирования помещений. Наглядно продемонстрировано какие типы комнат могут быть в стандартном каркасном доме.

Сборка крыши

Заключительная часть пособия по модульному каркасному домостроению. В этой серии ведущий достраивает жилой дом на основе деревянного каркаса. Данная серия посвящена монтажу крыши

Хон акцентирует внимание на том, как правильно монтировать силовые элементы конструкции – стропила, обрешетку и т.д. Показаны способы быстро зашить кровлю

В фильме следует описание специфики измерений при установке крыши.

Что нужно знать о каркасных домах

Принцип каркасной технологии отражен в ее названии: все виды каркасных построек обладают жесткой конструктивной основой и недорогим, но эффективным утеплителем. Для каркаса используется древесина (доски или брус) или металл (идеально — профиль из оцинкованной стали). Стены зашиваются фанерой, ЦСП (цементно-стружечная плита) или ОСП (ориентированно-стружечная плита). В роли теплоизолятора наиболее популярны:

Базальтовая минеральная вата. Обладает массой плюсов: дешевая, долговечная и гидрофобная (не впитывает волу). Кроме того, минвата не горит и является хорошим звукоизолятором.

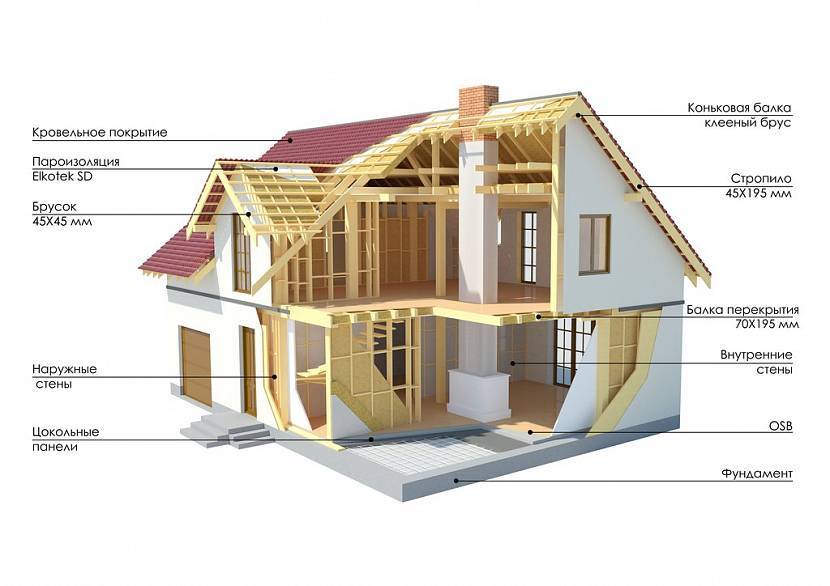

Основные составляющие каркасной конструкцииИсточник dom-postroim.com

Пенополистирол. Обладает низкой теплопроводностью и не боится влаги, что позволяет использовать его при производстве СИП-панелей.
Целлюлозная эковата. Насыпной материал, позволяющий получить бесшовный слой изоляции.
