Как устроены системы отопления: котлы, радиаторы, дома и частные коттеджи

Что нужно для эффективной работы батарей?

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Шаг 1: Независимо от типа прибора отопления, установка его включает ряд аналогичных этапов. Сначала выполняется разметка стены и установка кронштейнов под радиатор.

Шаг 2: Перед креплением радиатора необходимо проверить правильность его установки строительным уровнем. При необходимости лучше перенести кронштейн до подключения.

Шаг 3: Если нет претензий к расположению прибора отопления, производится подсоединение его патрубка к трубе подачи.

Шаг 4: Затем проводится подключение к трубе, отводящей остывший теплоноситель из радиатора к котлу отопления.

Решив самостоятельно заниматься установкой новых батарей или заменой радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

  • размер и тепловая мощность отопительных приборов;
  • место их расположения в комнате;
  • способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог.

Также следует придерживаться таких основных правил монтажа батареи под окном:

  • все радиаторы в одной комнате располагаются на одном уровне;
  • ребра конвекторов в вертикальном положении;
  • центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
  • длина батареи не менее 75% от длины самого окна;
  • расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть.

Значит, выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

На какой схеме остановить свой выбор?

Давайте решим сразу по поводу однотрубных и самотечных систем. Если вы живете в современном мегаполисе или в близи него, если у вас все в порядке с энергоносителями (со светом в первую очередь), если нет нужды сильно экономить, то эти схемы не рассматривайте.

Появились они во времена, когда с электричеством было плохо, а так же отсутствовали различные виды труб. Приходилось использовать металл. Сейчас все поменялось и эти системы себя изжили.

Самотечные схемы можно реализовывать в отдаленных от цивилизации домах. Например, на вашей даче.

Если захотите использовать радиаторную систему в частном доме, то лучшим выбором будут  двухтрубная тупиковая схема отопления или лучевая. Обе системы по работе практически идентичны. Отличаются только реализацией.

Перед использованием водяного теплого пола следует сделать расчет теплопотерь дома. Они помогут понять, хватит ли его в качестве основного отопления или придется использовать еще и радиаторы.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

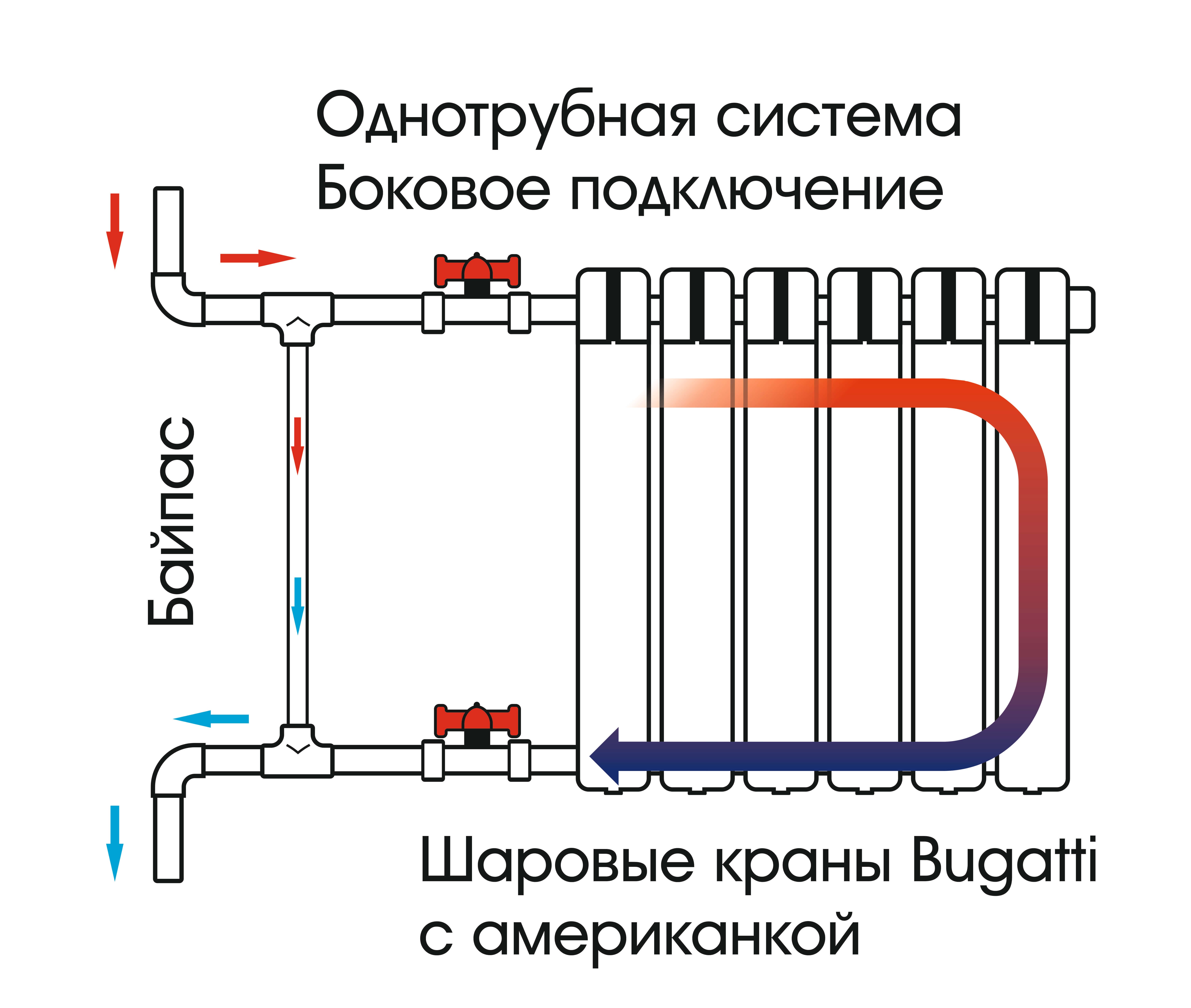

Особенности однотрубной разводки

Довольно просто установить все детали системы внутри дома. В этом случае она начинается с точки подачи воды и заканчивается у отопительного оборудования. Диагональное подключение самое эффективное, поэтому его выбирают чаще. В здании необходимо разместить расширительный бак.

Существует и более простой вариант, который легко реализовать самостоятельно. Для этого необходимо поставить дверь на лестничном марше. Это позволит изолировать этажи друг от друга. Такая опция достаточно действенна, хоть и не очень эстетична.

Совет! Перед выполнением разводки необходимо изучить различные схемы. Тогда определиться с выбором системы будет намного проще.

Монтаж газовой отопительной системы для дома

Для воплощения схемы отопительной системы в жизнь существует определённая последовательность мероприятий .

Подготавливается и утверждается проектная документация. Данные работы лучше доверить профессионалам.
Приобретаются все комплектующие элементы и расходные материалы

При этом важно учитывать, что чрезмерная экономия в данном вопросе ни к чему хорошему не приведёт. Некачественное газовое оборудование будет постоянно требовать регулярных ремонтов и технического обслуживания

Выполняется врезка в центральную газовую магистраль. Устанавливается и подключается котёл и сопутствующее оборудование. Производится заполнение отопительной системы теплоносителем. Выполняется первый пуск газового отопления частного дома.

Организация в частном доме газового отопления позволит его владельцу избавиться от множества проблем сопутствующих твердотопливному оборудованию или котлам, работающим, на жидком топливе.

Водяное

Водяное отопление — это замкнутая система, по которой непрерывно циркулирует горячая вода. В качестве нагревательного элемента выступает котел. В каждой комнате устанавливаются радиаторы. От котла вода по трубам циркулирует по контуру и, проходя через радиаторы, отдает тепло.

Преимущества водяной системы зависят от типа топлива, которое используется котлами. Если вблизи есть газовая магистраль, то разумнее приобрести газовый котел. Газовое топливо считается самым экономичным. Однако такие конструкции нуждаются в регулярном обслуживании специальными службами. Для негазифицированной местности лучше приобрести твердотопливные котлы.

Использовать жидкое топливо для котла нецелесообразно, так как оно дорого стоит и потребуется сооружение специального резервуара в земле для его хранения.

Расход топлива

Пример № 1. Расчета потребления топлива в водяной системе обогрева: в качестве топлива будет выступать газ, так как он является самым распространенным. Для расчета понадобится мощность агрегата и площадь отапливаемого жилья. Мощность котла для частного строения определяется исходя из пропорции: 1 кВт на 10 м². Для помещения площадью 100 м² потребуется котел мощностью 10 кВт.

Чтобы рассчитать расход топлива, необходимо мощность котла умножать на 24 часа и на 30 дней. В итоге получим 7200 кВт/час. Так как агрегат не всегда работает на полную мощность, то это число необходимо разделить на 2. Месячный расход топлива примерно равен 3600 кВт/час. Отопительный период длится примерно 7 месяцев. Расход топлива за отопительный период равен 3600*7 = 25200 кВт/час.
Учитывая, что 1 м³ топлива вырабатывает 10 кВт/час энергии, получим: 25200/10 = 2520 м³.

Полученное значение переведем в денежный эквивалент: стоимость газа за 1 м³ в среднем по стране — 4,97 рублей. Соответственно, газовое отопление за год: 4,97 *2520 =12524,40 рублей.

Плюсы и минусы

Основными преимуществами системы водяного отопления являются:

  • оперативный обогрев даже большого помещения;
  • бесшумность работы;
  • обеспечение одинаковой температуры во всех помещениях;
  • экономия топлива;
  • простота в обслуживании и ремонте;
  • повышение эксплуатационных сроков.

Главный принцип работы отопления

Любой вид отопительной системы является замкнутым. В простом варианте любая схема разводки может быть рассмотрена как кольцо, состоящее из труб. В нем циркулирует горячая жидкость от нагревательного котла в приборы отопления, находясь в них какое-то время. Теплоноситель отдаёт при циркуляции тепловую энергию, и вновь направляется внутрь котла для нагрева. Цикл периодически повторяется.

Любая схема отопления включает в себя:

  • Нагревательный котёл
  • Соединительные системные трубы
  • Радиаторы или аналогичные приборы отопления
  • Арматуру
  • Расширительный бак
  • Циркуляционный насос

Разметка стены под кронштейны

Алгоритм разметки для радиаторов до 10 секций. Два кронштейна вверху по краям, один внизу посередине.

  1. Измерить длину оконного проема, отметить на стене точку середины (под подоконником).
  2. Провести из отмеченной точки вертикальную линию вниз до пола.
  3. Отметить точку (А) на вертикальной линии на расстоянии 10 см от подоконника.
  4. Провести горизонтальную линию через отмеченную точку (А).
  5. Измерить на радиаторе расстояние между местами крепежа верхних кронштейнов.

Фото 3. Выбор места на стене, где будет располагаться радиатор, определение способа крепежа верхних кронштейнов.

  1. Отложить по обе стороны от точки (А) на горизонтальной линии отрезки длиной, равной половине расстояния на радиаторе.
  2. Отложить на центральной вертикальной линии отрезок от точки (А) вниз длиной 50 см- место установки нижнего кронштейна.
  3. Просверлить отверстия под кронштейны. Дрель держать строго горизонтально, чтобы сверло в стене не ушло вбок.
  4. Забить дюбеля, вкрутить кронштейны на требуемое расстояние от стены.

Разные виды радиаторов и их характеристики

Самой привычной и знакомой отечественным потребителям является именно чугунная система отопления радиаторы. В былые годы такие радиаторы в массовом количестве использовались везде. Эти радиаторы – тяжелые и на вид совсем не современные, в автоматических системах отопления такие устройства непригодны для использования. Но в то же время, радиаторы из чугуна имеют множество достоинств, которые и обусловили их распространение и популярность в свое время. Прежде всего – это способность переносить перепады в давлении, стойкость к коррозионным процессам, невосприимчивость тех примесей, которые есть в носителе тепла системы отопления.

Стальные радиаторы являются более легкими, их стенки более тонкие, поэтому такие приборы менее инертны. Если стальные радиаторы сделаны в виде панелей, то они имеют высокую теплоотдачу, так как нагреваемая площадь больше.

Металлические радиаторы отопления

Радиаторная система отопления с радиаторами из такого материала, как алюминий, отвечает требованиям множеству потребителей. Такие радиаторы являются легкими, у них высокий показатель теплоотдачи, а также – современный и компактный внешний вид.

В более дорогих моделях – в составе цинк и титан, именно эти материалы придают радиаторам высокую стойкость к механическим повреждениям и коррозионным процессам.

Конструкция и принцип работы

Принцип работы радиатора заключается в том, что нагретый энергоноситель передвигается по системе труб и заходит в батареи, передает тепло, затем по обратной ветке движется к отопительному источнику. Радиатор нагревает воздух в помещении способом излучения и конвекции. У разных типов устройств соотношение теплового излучения и конвекции отличается.

Стальные и чугунные радиаторы нагревают комнату излучением, а пластинчатые и панельные нагреватели передают энергию методом конвекции за счет большой суммарной площади ребер и полос. Теплый поток стремится вверх, взамен подтягивается холодный воздух, который нагревается.

ТОП-5 газовых котлов российского производства

Российские газовые котлы не слишком выделялись среди подобных изделий бюджетного сегмента. Однако, в последнее время заметен отчетливый рост качества и возможностей российской теплотехники.

Появились удачные и надежные конструкции, отличающиеся стабильной и долговечной работой. Отдельным достоинством следует считать дешевизну и доступность запчастей, что повышает востребованность агрегатов. Несколько популярных моделей:

Лемакс Патриот-10 10 кВт

Агрегат сравнительно малой мощности, подходящий для квартиры или дачи. Он способен развить 10 кВт, что позволяет обогреть 100 кв.м

Параметры агрегата:

    • тип котла — парапетный;
    • функционал — одноконтурный;
    • КПД — 90%;
    • мощность — 10 кВт;
    • размеры — 595x740x360 мм;
    • вес — 50 кг.

Достоинства:

  • энергонезависимость;
  • надежность, стабильная работа без сбоев;
  • дешевизна котла и запчастей.

Недостатки:

  • сложность розжига;
  • невозможно контролировать состояние узлов и деталей без остановки системы и разборки котла.

Котлы небольшой мощности хорошо в квартирах или дачных домиках, где для них имеются оптимальные условия работы.

Лемакс Премиум-30N 30 кВт

Напольный энергонезависимый газовый котел мощностью 30 кВт. Рассчитан на обогрев площади 300 кв.м.

Его параметры:

  • тип котла — конвекционный;
  • функционал — одноконтурный;
  • КПД — 90%;
  • мощность — 30 кВТ;
  • размеры — 470x961x556 мм;
  • вес — 83 кг.

Достоинства:

  • высокая мощность;
  • простота настройки, регулировки;
  • для такой мощности весьма низкая стоимость.

Недостатки:

  • высокий расход топлива;
  • большой вес и размеры.

Котлы большой мощности могут соединяться в каскад, образуя комплексы для обогрева больших площадей.

Лемакс Премиум-12,5N 12.5 кВт

Газовый напольный энергонезависимый котел для обогрева небольших домов или квартир. Предназначен для работы в помещениях до 125 кв.м.

Характеристики агрегата:

  • тип котла — конвекционный;
  • функционал — одноконтурный;
  • КПД — 90%;
  • мощность — 12,5 кВт;
  • размеры — 416x744x491 мм;
  • вес — 60 кг.

Достоинства:

  • экономичность, эффективность работы;
  • есть возможность установки наддувной горелки и внешнего турбовентилятора для усиления тяги;
  • сравнительно низкая цена.

Недостатки:

  • неудобно разжигать горелку;
  • приходится часто производить очистку открытой камеры сгорания.

Некоторым пользователям российские котлы представляются излишне простыми, примитивными. Это убеждение меняется после первой поломки, когда стоимость ремонта импортного котла заставляет взглянуть на отечественные аналоги другими глазами.

ЖМЗ АОГВ-17,4-3 Комфорт Н

Энергонезависимый конвекционный газовый котел, предназначенный для отопления помещений площадью до 140 кв.м:

  • тип котла — конвекционный;
  • функционал — одноконтурный;
  • КПД — 88%;
  • мощность — 17 кВт;
  • размеры — 420x1050x480 мм;
  • вес — 49 кг.

Достоинства:

  • надежная и стабильная работа;
  • удачный набор параметров;
  • независимость от подключения к сети электропитания.

Недостатки:

нуждается в отдельном помещении с дымоходом.

Котлы Жуковского завода известны своей надежностью и простотой конструкции. Пользуются широким спросом среди покупателей.

Лемакс PRIME-V20 20 кВт

Компактный котел для обогрева помещений до 200 кв.м. и подачи горячей воды.

Параметры:

  • тип котла — конвекционный;
  • функционал — двухконтурный;
  • КПД — 92,5%;
  • мощность — 20 кВт;
  • размеры — 430x770x268 мм;
  • вес — 29 кг.

Достоинства:

  • оптимальный набор качеств;
  • низкая цена;
  • простота и надежность конструкции.

Недостатки:

необходим стабилизатор напряжения, так как котел энергозависимый.

Отечественные агрегаты многим кажутся неудобными и тяжелыми в использовании. Однако, эти недостатки с лихвой компенсируются надежностью и экономичностью котлов.

Установка отопительной системы

Монтаж отопительной системы загородного дома осуществляется в несколько этапов:

  • разработка проекта, получение разрешений в соответствующих органах;
  • закупка материалов, оборудования и подготовка инструментов;
  • врезка в газопровод, который пролегает по улице и по которому осуществляется подача газа в жилые дома;
  • подготовка места под газовый котел, разводка труб ;

Монтаж газового оборудования

установка котла;
заполнение системы теплоносителем;
диагностика.

Основным критерием, по которому рассчитывается количество материалов, проводится выбор модели отопительного оборудования, является площадь дома. Чем она больше, тем мощнее прибор понадобится. Для небольшого дома подойдёт малогабаритный котёл, который можно установить в ванной или на кухне. Для коттеджа или двухэтажного особняка лучше выбирать большой, мощный прибор.

Установленная по всем правилам отопительная система частного дома будет функционировать на протяжении длительного периода. Перед началом монтажных работ следует ознакомиться со схемой отопления и правилами установки отопительного оборудования.

Виды систем отопления

Монтаж отопительных систем выполняется разными способами. Но основным узлом является установка, производящая тепло. С ее помощью формируется температурный режим теплового носителя, который естественным или принудительным циркулированием передается в тепловые приборы.

Условно такая сеть делится на два вида, так как собирается с помощью однотрубной либо двухтрубной развязки

Первый вариант можно смонтировать самостоятельно, а для второго вида придется выполнять сложные расчеты, принимая во внимание массу рабочих параметров всех технических узлов

Однотрубная

Данный вид монтажа используется давно. Значительная экономия образуется из-за отсутствующих стояков обратной передачи теплового носителя.

Принцип работы простой. Теплоноситель передается по одной замкнутой системе, в состав которой входит отопительная установка и приборы. Обвязка выполнена одним общим контуром. Для обеспечения передачи теплоносителя используется гидравлический насос.

Как выглядит однотрубная система отопления

Схематично однотрубная отопительная система делится на:

  • вертикальную – применяется в многоэтажных зданиях;
  • горизонтальную – рекомендуется для частных домов.

Оба вида не всегда дают нужный эффект в работе. Последовательно соединенные радиаторы не всегда можно отрегулировать, чтобы во всех помещениях было одинаково тепло.

По вертикальному стояку подключают не более десятка батарей. Несоблюдение такого правила приводит к тому, что нижние этажи в доме будут плохо прогреваться.

Серьезным недостатком считается необходимость установки насоса. Именно он является источником протечек и вынуждает периодически пополнять отопительную сеть водой.

Для нормальной работы такой сети придется на чердаке устанавливать расширительный бак.

Несмотря на негативные моменты, есть и положительные стороны у такого отопления, отлично компенсирующие все недостатки:

  • новые технологии позволили решить вопрос с неравномерным прогревом помещений;
  • применение приборов для выполнения балансировки и качественной затворной аппаратуры позволяет выполнять ремонтные работы без отключения общей системы;
  • монтаж однотрубной системы обойдется значительно дешевле.

Двухтрубная

В такой сети тепловой носитель перемещается по стояку вверх и подается в каждую батарею. После этого он по обратке уходит в котел отопления.

С помощью такой системы возможно организовать равномерный прогрев всех радиаторов. Во время циркулирования воды больших потерь в давлении не возникает, жидкость передвигается самотеком. Есть возможность ремонтировать теплосеть, не прекращая подавать на объект тепло.

Двухтрубная система отопления

Если проводить сравнение систем, то двухтрубная окажется значительно эффективней. Но она имеет основной недостаток – сборка требуется в два раза больше труб и комплектующих материалов, что оказывает влияние на окончательную стоимость.

Рекомендации от специалистов

Схема обвязки отопительной системы на газу должна включать в себя все даже незначительные мелочи, которые сможет учесть только профессионал своего дела. В процессе выбора подходящего газового оборудования нужно исходить из площади отапливаемого дома. От неё будет зависеть мощность котла и количество батарей, а также сопутствующих элементов.

Во время выбора схемы, прокладки теплопровода и его непосредственного монтажа важно помнить, что при естественной циркуляции нужно соблюсти необходимый уклон труб подачи и возврата воды по ходу тока подогретого теплоносителя. Экспертами рекомендовано снабжать каждый отопительный радиатор краном

Благодаря такой особенности можно выполнять контроль подачи тепла в отдельно взятом помещении. Если используется расширительный бачок объёмом до 30 литров, то его необходимо устанавливать не ниже 3 м высоты над газовым котлом

Экспертами рекомендовано снабжать каждый отопительный радиатор краном. Благодаря такой особенности можно выполнять контроль подачи тепла в отдельно взятом помещении. Если используется расширительный бачок объёмом до 30 литров, то его необходимо устанавливать не ниже 3 м высоты над газовым котлом.

Газовая система отопления частного домостроения является наиболее эффективной и доступной по стоимости. Естественно, если в непосредственной близости от здания проходит центральная газовая магистраль. Газовый котёл потребляет не очень много топлива и очень прост и удобен в плане эксплуатации.

Обзор производителей алюминиевых батарей

Сегодня на рынке продается множество моделей алюминиевых радиаторов от разных производителей. Поэтому можно без труда подобрать такие радиаторы отопления алюминиевые какие лучше всего будут подходить по техническим параметрам, внешнему исполнению и финансовым возможностям.

Приобрести нужную модель можно на рынке, в специализированном магазине. Также продажа алюминиевых радиаторов отопления осуществляется через Интернет. Преимуществом такой покупки является экономия времени. Если возникают какие-то вопросы касательно параметров оборудования, их можно задать онлайн-консультанту либо позвонить по указанному на сайте телефону и пообщаться с менеджером.

Надо отметить, что на радиаторы отопления цены алюминиевые это, стальные или чугунные модели, в онлайн-магазине, как правило, ниже среднерыночных. Поэтому многие предпочитают заказывать обогревательные приборы именно в Интернете.

В продаже имеются как импортные, так и отечественные изделия. Естественно, цены на алюминиевые радиаторы отопления отечественного производства ниже, нежели на зарубежные аналоги. Но это не сказывается на качестве продукции. Поскольку многие современные отечественные батареи производятся по итальянской технологии. Среди отечественных производителей надо выделить компании Рифар и Термал. Они производят долговечные алюминиевые отопительные приборы по приемлемой стоимости.

Поскольку итальянские радиаторы отопления алюминиевые всегда славились самым высоким качеством, они являются очень востребованными на рынке, несмотря на высокую стоимость. Тут надо отметить продукцию фирм Fondital, Sira и Global. Эти компании выпускают еще и биметаллические радиаторы отопления. Популярны также отопительные устройства венгерского производства. Правда, по качеству они уступают итальянским моделям. Неплохие батареи из алюминия выпускает венгерская компания NAMI.

Принципы работы отопления

Циркуляция воздуха – важный фактор в работе отопления

Прежде чем рассмотреть, как устроен котел отопления или конструкцию батарей – нужно разобраться в основополагающих принципах построения любой схемы. Она должна состоять из компонентов, обеспечивающих бесперебойную работу всей системы.

Независимо от того, как устроена система отопления многоэтажного дома или частного коттеджа – следует обеспечить нагрев, транспортировку и передачу тепловой энергии в помещения. Для этого необходимы такие составляющие элементы:

  • Нагрев теплоносителя. В автономных системах эту функцию выполняет котел или любой другой нагревательный прибор (электрический конвектор, ИК пленка и т.д.). Для централизованного отопления обустраиваю тепловые пункты распределения, которые поставляют нагретую воду нескольким многоэтажным домам;
  • Транспортные магистрали — трубопроводы. По ним осуществляется передача теплоносителя от источника его нагрева непосредственно потребителю. Как устроена система отопления многоэтажного дома и в чем ее отличие от автономной? Для первой рядовой жилец дома фактически не может влиять на степень нагрева воды в трубах. В автономной это делается с помощью регулировки мощности котла отопления;
  • Батареи и радиаторы. Они предназначены для передачи тепловой энергии от горячей воды воздуху в помещении. В зависимости от того как устроена батарея отопления, она может обладать различными параметрами энергоемкости и тепловой отдачи.

Как устроить систему отопления и что в первую очередь следует выбирать для ее комплектации? Больший интерес представляет обустройство автономных схем в частных домах, так как в данном случае собственник сам выбирает источник тепловой энергии, планирует разводку трубопроводов и эксплуатационные параметры системы.

Для того, чтобы устроить систему отопления самостоятельно – нужно сначала рассчитать тепловые потери в здании. Исходя из этого можно выбрать котел определенной мощности.

Отопительные батареи с боковым подключением

При подключении батарей отопления в частном доме сбоку существует несколько больше вариантов: в данном случае подающий и отводящий трубопроводы могут быть подключены в два патрубка, поэтому вариантов будет целых четыре.

При таком виде подключения радиаторов отопления в частном доме, как диагональное, можно добиться максимальной эффективности обогрева. Такое подключение считается эталонным, оно применяется изготовителями своей продукции для испытаний. Другие типы подключения являются не такими эффективными. Происходит это по причине того, что в случае диагонального подключения теплоноситель подают на верхний вход с одной стороны, после чего он, минуя весь радиатор, выходит с другой стороны снизу.

При использовании одностороннего подключения радиаторов отопления в частном доме трубопроводы в них врезают с одной стороны – входная труба проходит сверху, а обратка находится снизу. Иногда такой вариант подключения является более удобным, например, если стояк проходит сбоку батареи. Это можно часто встретить в квартирах.

Подвод теплоносителя снизу применяется не так часто, потому что такой подход является менее удобным с точки зрения расположения труб. Данный вариант подсоединения радиатора имеет практически такую же эффективность – несколько ниже, всего на 2 %. Но это возможно лишь в случае наличия в радиаторах не более 10 секций. Если батарея будет иметь большую длину, то ее отдаленный край не сможет хорошо прогреваться или вообще будет холодным. Панельные радиаторы лишены этого недостатка, так как они оснащены трубками, удлинителями потока – они доставляют теплоноситель за центр радиатора. Такие приспособления могут быть установлены в радиаторы из алюминия или биметалла для повышения теплоотдачи.

Определяясь, как лучше подключить радиаторы отопления, можно использовать нижнее, или седельное подключение. Среди всего перечня подключений, седельное считается самым неэффективным. Потери могут достигать 12-14 %. Однако оно является самым незаметным, так как в этом случае трубы укладываются по полу или под ним, поэтому его по праву можно назвать самым эстетичным. Чтобы теплопотери никак не влияли на температуру в помещении, можно приобрести радиаторы помощнее.

Такой метод подключения нежелательно использовать в системах с естественной циркуляцией теплоносителя. Но если установлен насос, то функционировать такая схема будет довольно неплохо. Иногда достигают такой же эффективности, как при использовании бокового подключения. Объясняется это тем, что во время движения теплоносителя с определенной скоростью, появляются вихревые потоки, вся поверхность прогревается, улучшая теплоотдачу. Такие явления еще не до конца изучены, поэтому определить, как поведет себя теплоноситель в тех или иных случаях, на данный момент не представляется возможным.

Проектирование и монтаж газового отопления

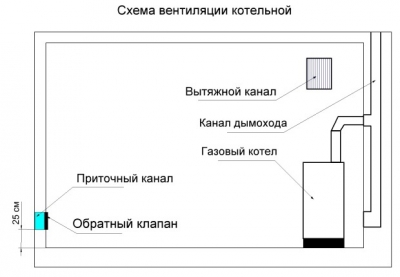

Одно из главных требований к котельной с газовым котлом — правильная вентиляция.

Прежде чем приступать к активным действиям, для системы отопления разрабатывают специальный проект с учетом особенностей дома. Если монтаж системы отопления в частном доме и мелкие работы можно выполнить самостоятельно, то проектирование – это тот этап, на котором не стоит экономить. Проектирование позволит рассчитать характеристики оборудования, сократить затраты на расходники и материалы, высчитать окончательную стоимость работ и монтажа. Проект включает:

  • эскиз;
  • технико-экономическую разработку;
  • составление монтажных схем;
  • составление рабочего проекта.

На итоговые данные влияет толщина стен, высота потолков, состояние окон, число проживающих в доме, наличие и площадь теплых полов, количество санузлов.

Действия по этапам

Порядок действий выглядит следующим образом:

  1. Составление и утверждение проекта и учредительных бумаг. Газовая служба дает добро на установку лишь после предоставления проекта котельной. контракта с монтажной бригадой, требуется также заключение договора о полномочиях и ответственности сторон. Чаще всего газовщики отвечают за подведение газа, а проект, установка и сервис осуществляет обслуживающая организация.
  2. Покупка газового оборудования, комплектующих и расходных материалов. Проект хоть и выдвигает требования к оборудованию, но ценовую категорию выбирает покупатель. Чрезмерная экономия может повлечь дополнительные траты или ремонт.
  3. Врезка в газопровод и подключение дома к общей линии.
  4. Установка и подключение котла к системе.
  5. Подача теплоносителя в систему, выполнение пробных запусков и проверки.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
