Как правильно подобрать дифференциальный автомат для квартиры и дома

Когда можно снизить номинальную мощность автомата

Иногда на линию устанавливают автомат с номинальной мощностью значительно более низкой, чем необходимо для гарантированного сохранения работоспособности электрического кабеля. Снижать номинал выключателя целесообразно, если суммарная мощность всех устройств в цепи значительно меньше, чем способен выдержать кабель.

Это происходит, если исходя из соображений безопасности, когда уже после монтажа проводки часть приборов была удалена с линии. Тогда уменьшение номинальной мощности автомата оправдано с позиции его более быстрого реагирования на возникающие перегрузки.

Также используют номинал меньше расчетного по причинам жестких ограничений на каждую цепь. Например, для однофазной сети на входе в квартиру с электроплитой установлен выключатель 32 A, что дает 32 * 1,13 * 220 = 8,0 кВт допустимой мощности. Пусть при выполнении разводки по квартире были организованы 3 линии с установкой групповых автоматов номинала 25 A.

Допустим, что на одной из линий происходит медленное возрастание нагрузки. Когда потребляемая мощность достигнет значения равного гарантированному расцеплению группового выключателя, на остальные два участка останется только (32 — 25) * 1,45 * 220 = 2,2 кВт. Это очень мало относительно общего потребления.

При такой схеме распределительного щитка входной автомат будет чаще отключаться, чем устройства на линиях. Поэтому, чтобы сохранить принцип селективности, нужно поставить на участки выключатели номиналом в 20 или 16 ампер. Тогда при таком же перекосе потребляемой мощности на другие два звена будет приходиться суммарно 3,8 или 5,1 кВт, что приемлемо.

Рассмотрим возможность установки выключателя с номиналом 20A на примере выделенной для кухни отдельной линии.

  1. К ней подсоединены и могут быть одновременно включены следующие электроприборы:
  2. Холодильник, номинальной мощностью 400 Вт и стартовым током в 1,2 кВт;
  3. Две морозильные камеры, мощностью 200 Вт;
  4. Духовка, мощностью 3,5 кВт;

При работе электрической духовки разрешено дополнительно включить только один прибор, самые мощный из которых – электрочайник, потребляющий 2,0 кВт.

Двадцатиамперный автомат позволяет более часа пропускать ток с мощностью 20 * 220 * 1,13 = 5,0 кВт. Гарантированное отключение меньше чем за один час произойдет при пропуске тока в 20 * 220 * 1,45 = 6,4 кВт.

При одновременном включении духовки и электрочайника суммарная мощность составит 5,5 кВт или 1,25 части от номинала автомата. Так как чайник работает недолго, то отключения не произойдет. Если в этот момент включатся в работу холодильник и обе морозильные камеры, то мощность составит уже 6,3 кВт или 1,43 части номинала.

Это значение уже близко к параметру гарантированного расцепления. Однако вероятность возникновения такой ситуации крайне мала и длительность периода будет незначительна, так как время работы моторов и чайника невелико.

Возникающего при запуске холодильника стартового тока, даже в сумме со всеми работающими устройствами, будет недостаточно для срабатывания электромагнитного расцепителя. Таким образом, в заданных условиях можно использовать автомат на 20 A.

Выбор количества дифференциальных автоматов

Согласно ПУЭ п.1.7.58 установка дифференциальной защиты является обязательной, однако существуют разные варианты замены простых автоматов дифференциальными. Выбор количества устанавливаемых приборов зависит от конкретной ситуации.

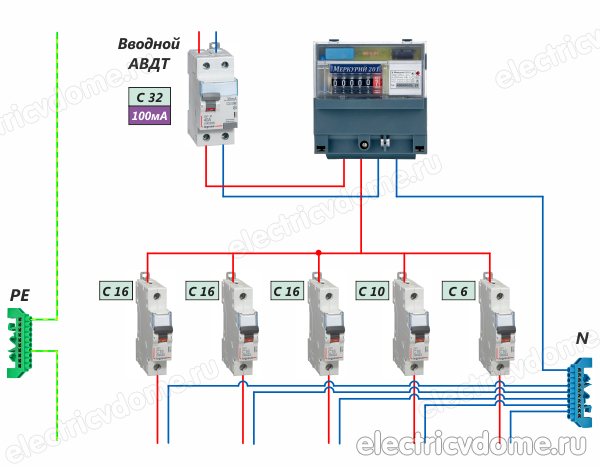

Дифавтомат только на вводе

Самый распространённый вариант. Позволяет улучшить защиту людей и электропроводки без замены вводного щитка. Для этого необходимо:

  1. 1. отключить коммутационный аппарат, расположенный ДО прибора учёта;
  2. 2. открыть крышку электрощитка, отключить и снять вводной автомат;
  3. 3. при необходимости раздвинуть установленные модульные защитные устройства;
  4. 4. установить вместо снятого вводного автомата дифференциальный и подключить его при помощи ранее отключённых проводов;
  5. 5. закрыть крышку щитка и включить питание.

При наличии дифференциальной защиты на отходящих линиях установка вводного дифавтомата рекомендуется, но не является обязательной.

Дифавтомат на отходящих линиях

Такая схема используется для экономии места в щитке. В этом случае каждое устройство защищает отдельную линию. Уставка тока утечки этих приборов должна быть 30мА, а для ванной и детской комнаты рекомендуется уменьшить её до 10мА. В некоторых случаях такие приборы могут устанавливаться рядом с защищаемым электроприбором.

Дифференциальный автомат на вводе и отходящих линиях

На электротехнических форумах иногда задаётся вопрос — можно ли ставить дифавтомат на вводе при наличии УЗО на отходящих линиях? Не будет ли такая защита избыточной и будет ли при этом соблюдаться правило селективности?

В этом случае вводной дифавтомат выполняет роль противопожарного УЗО и его основная функция — защита нижестоящей защитной аппаратуры и отключение питания при незначительной утечке сразу в нескольких линиях. Уставка тока утечки этого устройства зависит от места установки:

  • в квартире — 100мА;
  • в подъездном щитке — 300мА;
  • в общедомовом вводном щите — 500мА.

При выборе таких уставок в аварийной ситуации отключится только ближайшее защитное устройство. Все остальные линии останутся под напряжением.

Определяем полюса

Сначала надо ознакомиться с проводами. Какую максимальную нагрузку они выдерживают, и какой вообще перед нами тип. После получения всех конкретных цифр и данных можно выбирать полюсность:

  • 1-полюсный: не защищается нейтраль, стопроцентной защиты не получится, подойдет для обычных розеток и осветительных приборов
  • 2-полюсный: является полноценным вводным предохранителем, защищает конкретные электроустановки (напр. бойлер)
  • 3-полюсный: имеется в наличии общий выключатель, способен даже работать с насосами, вводное предохранение
  • 4-полюсный: защищает четырехпроводное электропитание при 3-фазной нагруженности, вводное предохранение

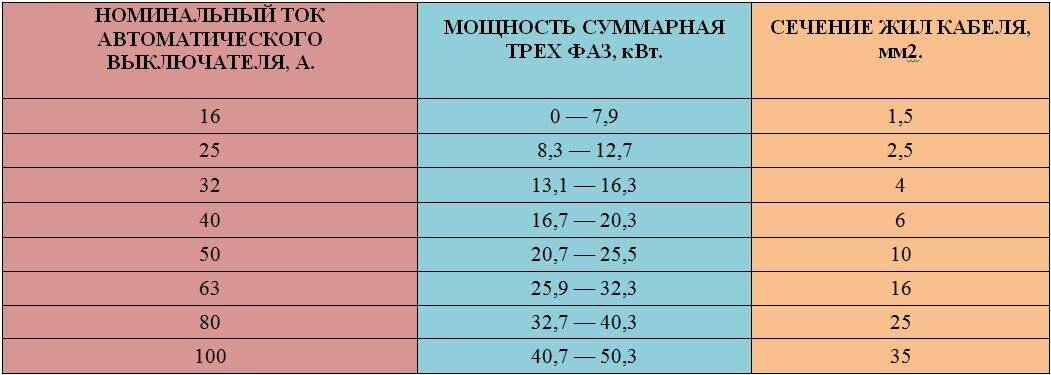

Определяемся с номиналом

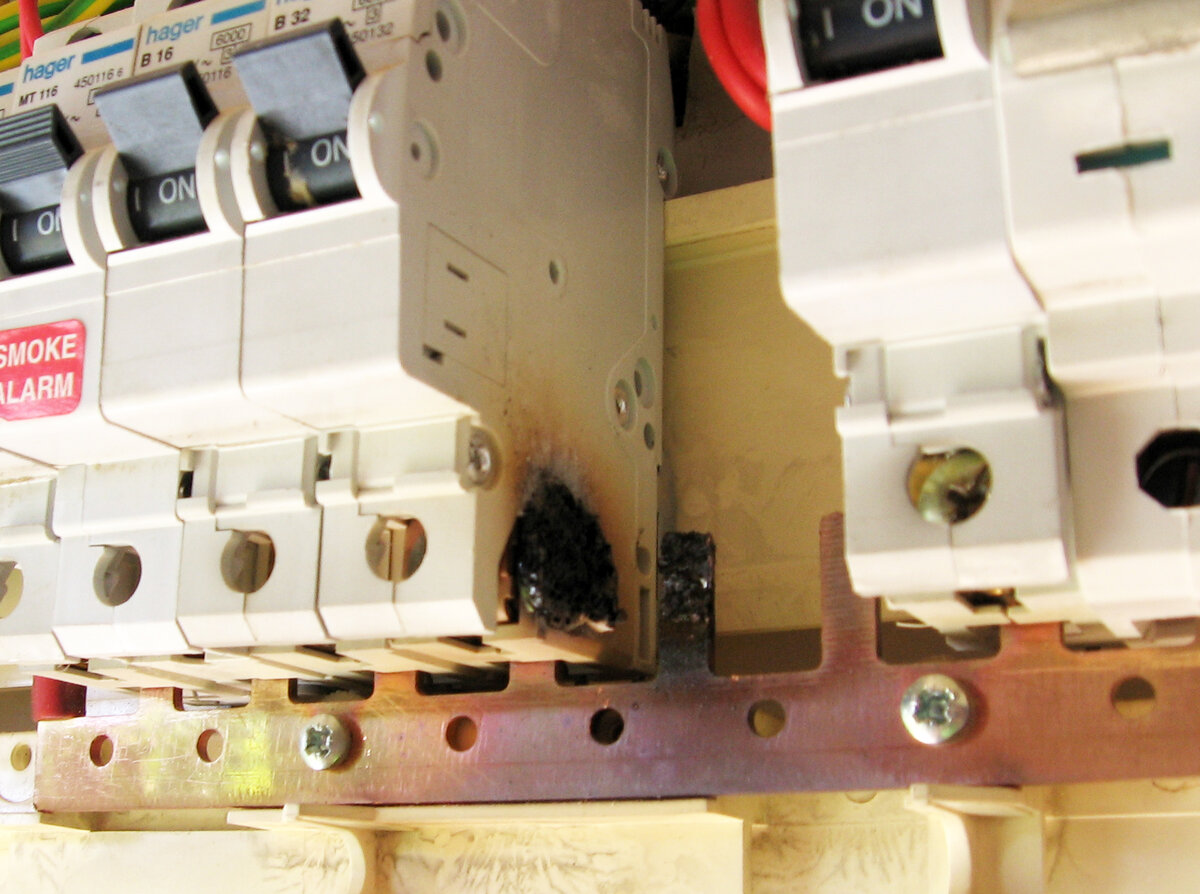

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

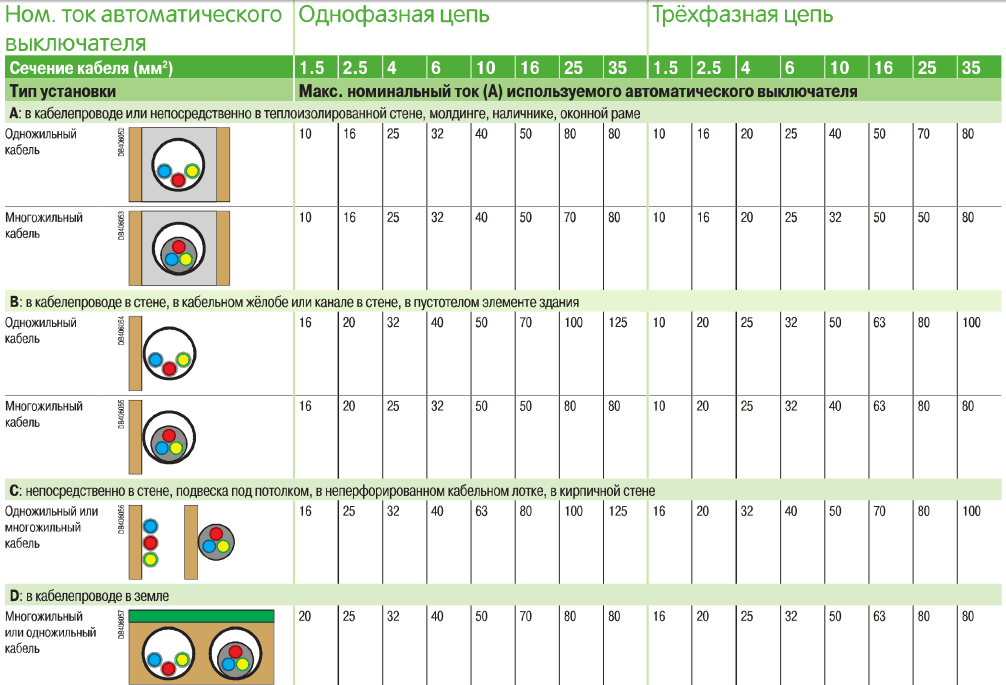

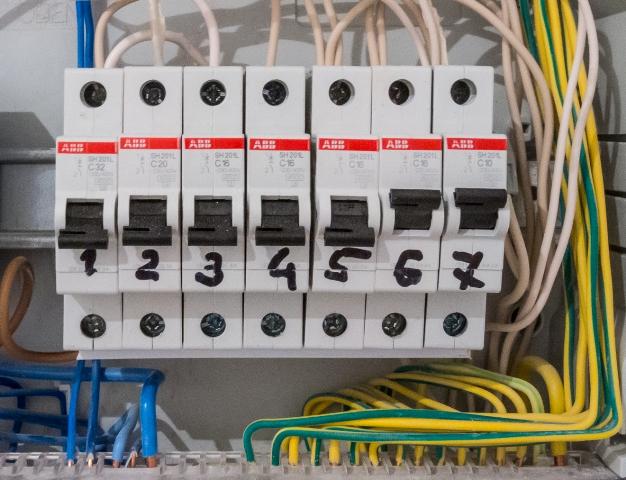

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

  • Рассчитываете сечение проводки для конкретного участка.
  • Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
  • Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводовДопустимый длительный ток нагрузкиМаксимальная мощность нагрузки для однофазной сети 220 ВНоминальный ток защитного автоматаПредельный ток защитного автоматаПримерная нагрузка для однофазной цепи
1,5 кв. мм19 А4,1 кВт10 А16 А освещение и сигнализация
2,5 кв. мм27 А5,9 кВт16 А25 Арозеточные группы и электрический теплый пол
4 кв.мм38 А8,3 кВт25 А32 Акондиционеры и водонагреватели
6 кв.мм46 А10,1 кВт32 А40 Аэлектрические плиты и духовые шкафы
10 кв. мм70 А15,4 кВт50 А63 Авводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Как выбирать дифференциальные автоматы — советы на Яндекс.Маркете

Автоматический выключатель дифференциального тока (дифавтомат) — это коммутационное устройство, объединяющее в себе автоматический выключатель и устройство защитного отключения. Выбирать дифавтоматы нужно с учетом характеристик, присущих как «автоматам», так и УЗО.

Количество полюсов

Поскольку автоматы дифференциального тока устанавливаются в разрывы фаз и нейтральных проводов, они бывают двухполюсными и четырехполюсными. Первые предназначены для однофазных сетей, вторые — для трехфазных, то есть рассчитаны на напряжения 220 и 380 В.

Номинальный ток

Дифференциальный автомат должен выключаться при токе, меньшем, чем максимально допустимые для кабелей, но при этом быть способными проводить ток, необходимый для питания всех подключаемых приборов-потребителей. Правильными являются представленные в таблицах соотношения тока дифавтоматов, сечений медных и алюминиевых кабелей, мощностей приемников и назначений линий электросетей:

1,5 мм²16 А4,1 кВтЛинии освещения
2,5 мм²25 А5,9 кВтЛинии розеток
4 мм²32 А8,3 кВтЛиния проточного водонагревателя мощностью до 5 кВт
6 мм²40 А10,1 кВтЛиния электроплиты или проточного водонагревателя мощностью более 5 кВт.Ввод в квартиру с газовой плитой
10 мм²63 А15,4 кВтВвод в квартиру с электрической плитой
2,5 мм²16 А4,4 кВтЛинии розеток
4 мм²25 А6,1 кВтЛиния проточного водонагревателя мощностью до 5 кВт
6 мм²32 А7,9 кВтЛиния электроплиты или проточного водонагревателя мощностью более 5 кВт.Ввод в квартиру с газовой плитой
10 мм²40 А11 кВтВвод в квартиру с электрической плитой

Время-токовая характеристика

Для бытовых нужд применяются дифавтоматы с время-токовыми характеристиками B и C. Дифавтоматы типа B способны защитить линии только с активной мощностью, без реактивной составляющей (то есть устройства без электродвигателей): лампы, телевизоры, электрические плиты и варочные панели.

Устройства типа C устанавливаются для защиты линий, которые питают активные нагрузки, а также приемники с большими пусковыми токами и реактивной мощностью: холодильники, кондиционеры, стиральные машины. Поэтому они более пригодны для эксплуатации в квартирах и частных домах, чем приборы типа B.

В промышленности для защиты механизмов с мощными электродвигателями используются дифавтоматы типа D.

Номинальный отключающий ток

Основной характеристикой устройств защитного отключения является номинальный отключающий ток, или ток утечки (IΔn). В продаже можно найти устройства на следующими значениями этого параметра: IΔn = 0,006; 0,01, 0,03; 0,1; 0,3; 0,5 А.

Защита от поражения электрическим током достигается при установке дифавтоматов с отключающим током 10 и 30 мА: приборы 10 мА ставятся на отдельные линии, которые питают работающие с водой устройства (водонагреватели, стиральные машины), а 30 мА устанавливаются на групповые линии. Но, если по результатам расчетов выясняется, что ток утечки электросети больше 30 мА, сеть нужно разделить на группы и установить дифавтоматы на каждую из них.

Защита от пожаров достигается при установке дифавтоматов с током отключения 100 и 300 мА. Устройства ставятся после вводных автоматов: первые — в квартирах, вторые — в частных домах и квартирах с широко разветвленной сетью.

От времени между появлением тока утечки до срабатывания устройства зависит безопасность людей и имущества, поэтому чем меньше этот период, тем лучше. Время отключения (Tn) не должно превышать значения 0,3 с.

Все указанные выше характеристики можно найти в маркировках дифавтоматов. Обозначения стандартные, что упрощает поиск нужных приборов.

Например, маркировка 16A 30mA DSH941r 1P+N 4,5 kА означает:

  • дифавтомат имеет номинальный ток 16 А;
  • отключающий ток дифавтомата — 30 мА;
  • название модели — DSH941r;
  • устройство имеет один фазный полюс — 1P, один нейтральный — N;
  • ток короткого замыкания прибора — 4,5 кА.

Маркировка 1П+Н 32А 30мА C AC содержит указания на следующие характеристики:

  • дифавтомат имеет один фазный полюс — 1П, один нейтральный — Н;
  • устройство рассчитано на номинальный ток 32 А;
  • отключающий ток прибора — 30 мА;
  • время-токовая характеристика — C;
  • прибор относится к типу AC и рассчитан на переменный ток.

ВНИМАНИЕ! Все электромонтажные работы должны выполняться квалифицированным электриком!

Что выбрать: дифавтомат или УЗО

Выбор варианта установки приборов в электрический щиток в частном доме зависит от того, собирается ли щиток с нуля или выполняется ремонт ранее смонтированной электрической линии.

Сколько УЗО устанавливать? Достаточно одного на квартиру. Если оно уже установлено, то практичнее и дешевле докупить необходимое количество выключателей.

В случае монтажа линии с нуля проще ставить в новый щиток дифавтомат. Он работает как ВДТ и подключенные к нему автоматы.

Основные отличия

Чем отличается узо от дифавтомата:

Место в электрическом щитке. АВДТ – небольшой прибор и занимает мало места.

ВДТ и автоматы занимают больше места, поскольку для их монтажа нужен как минимум один дополнительный модуль.

В любом случае размер щитка должен подбираться в соответствии со всем необходимым оборудованием. Когда какие-то комплектующие не помещаются, щиток нужно заменить.

Стоимость. Поскольку дифавтомат – это сложный прибор, он стоит дороже, чем прибор защитного отключения и комплект автоматов на него.

Сложность монтажа. Для установки устройства защитного отключения и нескольких автоматов нужно выполнить перемычку для подачи фазы и нулевую шину. Выполняется подключение УЗО к однофазной сети с заземлением.

Дифавтомат в щиток монтируется гораздо проще и быстрее – на входные контакты подается ноль и фаза, проводники подключают к выходным контактам.

Поиск неисправности. При возникновении неполадок по утечке в случае комбинированной работы срабатывает УЗО, а при коротком замыкании включаются автоматы. Когда используется АВДТ, то при его срабатывании труднее определить причину – к выключению приводит любая неполадка в системе. В более дорогих моделях дифавтомов предусмотрены индикаторы проблемы.

Принцип работы. Приборы защитного отключения не имеют защиты от перегрузки. Аппарат сгорит, если ток в электрической цепи превысит предельное значение, указанное на лицевой стороне корпуса. Принцип работы УЗО направлен на защиту людей и электропроводки.

Качество и поломки. В случае поломки или окончания срока эксплуатации АВДТ его необходимо будет заменить. При работе ВДТ и выключателей замене подлежит только то устройство, которое вышло из строя или у него закончился гарантийный срок службы.

В настоящее время многие производители выпускают качественное электрооборудование, поэтому и срок службы аппаратов, и их качество сопоставимы и не уступают друг другу.

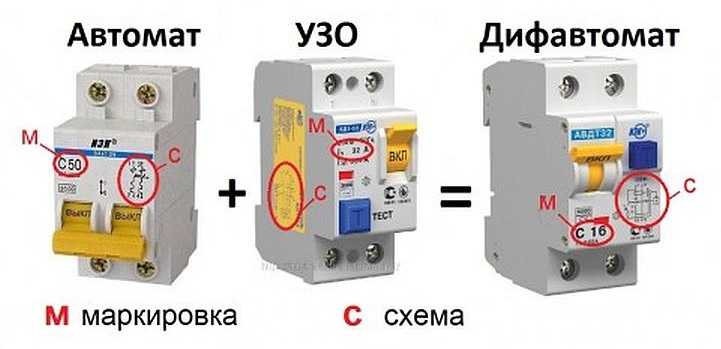

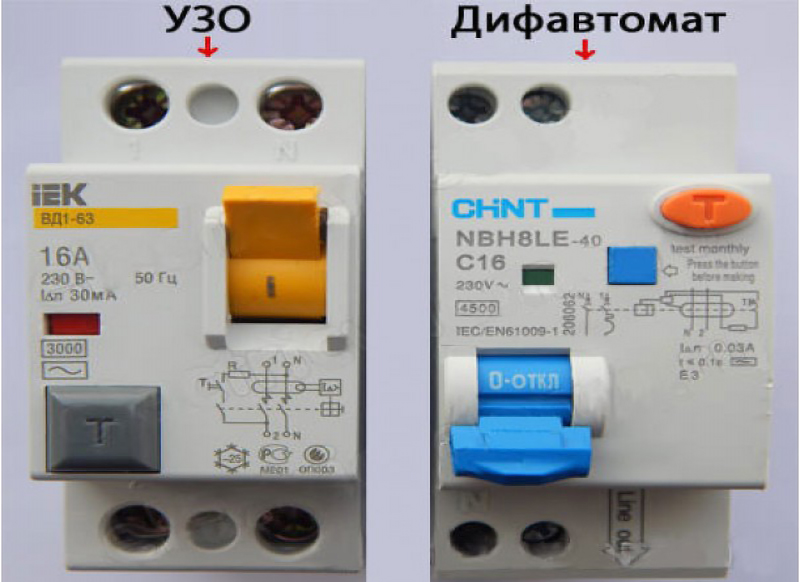

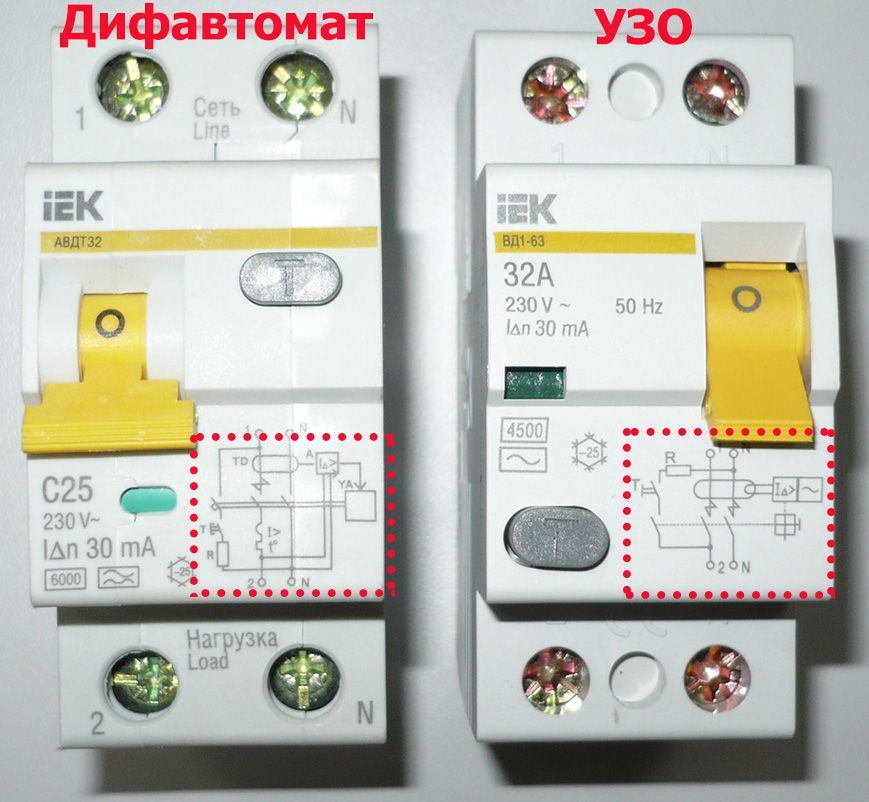

Внешние отличия УЗО от дифавтомата

В чем разница между приборами:

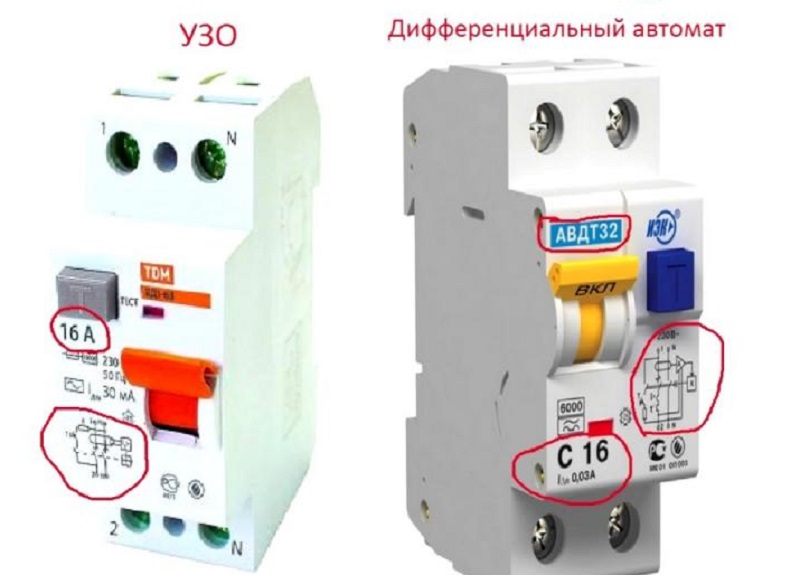

Визуальные отличия. Отличить два прибора можно по соответствующим надписям на корпусе. Обычно там расположена либо аббревиатура, либо его полное наименование. Также можно ориентироваться на кнопку «Тест» — в устройстве защитного отключения ее разместили слева, а в дифавтомате – справа.

Маркировка. На приборах ВДТ указывают величину номинального тока в амперах. Например, «25 А». На устройствах АВДТ показана время-токовая характеристика, обозначается она буквами D, С или В, за которыми идет число. Этот показатель определяет, при каком токе и через сколько времени отключится устройство.

Схема подключения. На приборах защитного отключения показана схема подключения к дифференциальному трансформатору, на дифавтоматах также указывается схема подключения к дифтрансформатору, но через обмотку расцепителя.

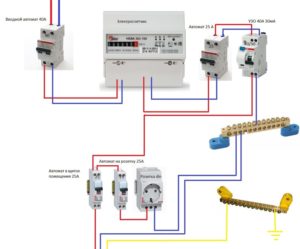

Схема подключения УЗО в однофазной сети представлена ниже.

Где устанавливается

Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:

Время действия пусковых токов в бытовых приборах

Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать. Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!

Установка дифференциального автомата до электросчётчика

Самое первое устройство защиты в квартирной электропроводке — это выключатель, расположенный перед прибором учёта. Его установка обязательна согласно ПУЭ п.1.5.36, однако этот прибор подключается и пломбируется электрокомпанией, поэтому перед его приобретением необходимо узнать, ставят ли дифавтомат на ввод специалисты, обслуживающие данную электросеть.

Кроме того, для ремонта или замены выключателя, находящего перед электросчётчиком в запломбированной коробке, необходимо обращаться в электрокомпанию и приглашать контролёров электросети для повторной опломбировки, что требует дополнительных затрат времени и денег.

Как известно, чем проще аппарат, тем он надёжнее, а дифференциальный автомат устроен сложнее обычного автомата, поэтому перед прибором учёта целесообразнее установить простой автомат, а устройства дифзащиты разместить в щитке после счётчика.

Технические характеристики

Основной технической характеристикой дифференциального автомата является величина номинального тока. Данный показатель нормированный, и соответствует 6А, 10А, 16А, 25А, 50А. При нанесении данной маркировки на защитный прибор это значение указывается совместно с показателем быстродействия, которые отображаются символами: В, С, D.

Качественный дифавтомат

К следующей характеристике относится ток отключения напряжения. Практически для всех моделей эти параметры соответствуют: 10мА, 30мА, 100мА, 300мА, 500мА.

В характеристиках прибора указывается номинальное напряжение. Оно может быть 220В в однофазной сети и 380 в трехфазных электролиниях.

Величина тока утечки и селективность являются характеристиками данного приспособления. В соответствии с этим показателем приборы могут иметь такие обозначения: А – приборы, которые срабатывают на утечку тока переменного параметра; АС – устройства, срабатывающие на утечку тока, имеющего постоянную величину; В – приспособления, отключающиеся при создании двух вышеперечисленных обстоятельств.

Далее указывается тип встроенного УЗО. На поверхности устройства данный параметр обозначается в буквенном выражении или в виде рисунка.

Так как в основу дифавтомата входит встроенное УЗО, то принцип селективности в данном приборе также существует. Этот принцип заключается во временном отрезке задержки срабатывания. То есть защитный прибор, который ближе всех расположен к электросчетчику, должен иметь наибольшее время задержки отключения.

В соответствии с этим устройства имеют маркировку с буквой S, что обозначает задержку отключения в 200-300мс, или с буквой G – 60-80мс.

Какие бывают автоматы защиты

Автоматические выключатели для квартиры являются модульными устройствами. Это означает, что они могут устанавливаться в квартирные распределительные щитки на специальную DIN-рейку, при этом габаритные размеры у них одинаковые для разных производителей и одинакового количества полюсов.

В электрических шкафах на предприятии или трансформаторных подстанциях встречаются также не модульные автоматические выключатели. Они отличаются большими габаритными размерами и номинальным током. Выглядят они как на рисунке ниже.

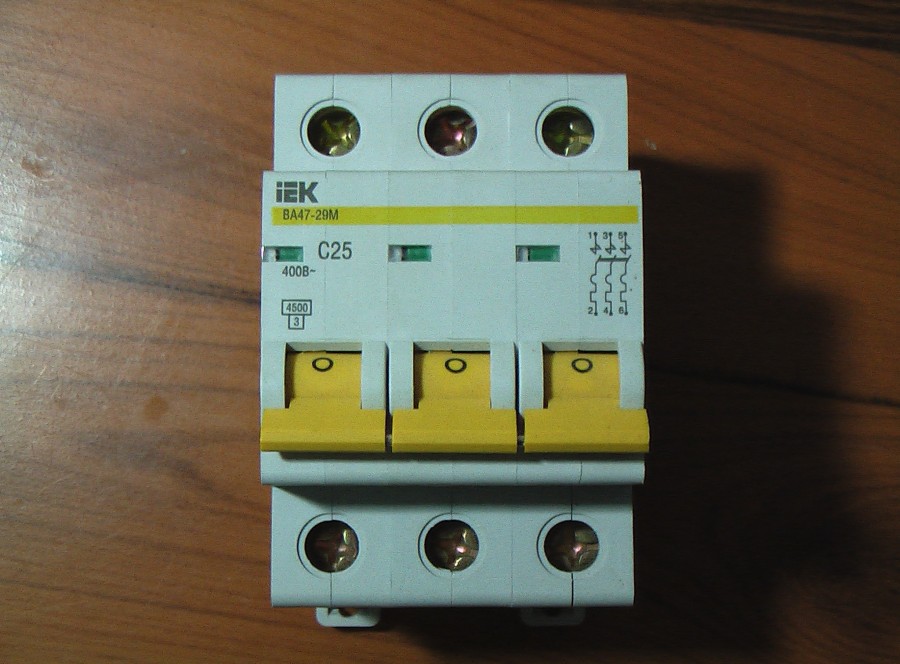

По количеству полюсов автоматы делят на однополюсные, двухполюсные, трёхполюсные и четырёхполюсные. Чаще всего однофазную электрическую сеть проектируют так, что однополюсный автомат разрывает фазу на определённом участке, а ноль берётся со специальной нулевой шины. Но если место в щитке позволяет, на участок сети можно поставить и двухполюсный автомат на ноль и фазу. При этом разрываться они будут вместе. Трёхполюсные и четырёхполюсные автоматические выключатели используют для сети 380 В.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

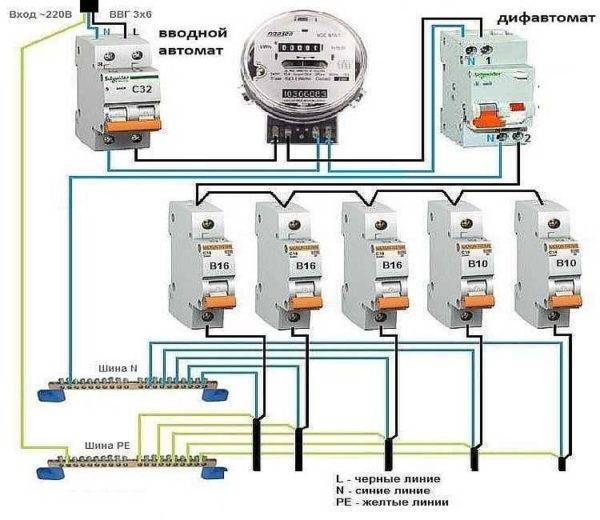

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Какой тип расцепителя выбрать?

По внутреннему исполнению дифы и УЗО делятся на два типа: электронные и электромеханические. Вопреки распространенному заблуждению, тип расцепителя не влияет на рабочие параметры и технические характеристики. Какая же между ними разница?

Электромеханический расцепитель срабатывает за счет дифференциального трансформатора. При возникновении утечки в его вторичной обмотке возникает напряжение, действующее на поляризованное реле, расцепляющее контакты.

Электронный срабатывает только при наличии напряжения на фазе. В корпусе стоит микросхема с усилителем, с питанием от внешней сети. При потерях электроэнергии микросхема подает сигнал на механизм отключения, расцепляющий фазу. Такая схема стоит дешевле.

Главное отличие в том, что если сеть будет обесточена, то электронный диф не сработает. Но возможна ли в таком случае утечка? Чисто теоретически, да, за счет энергии накопленной в конденсаторах электроники, подключенной в сеть. Это очень редкие случаи, и скорее, исключения из правил.

На форумах часто можно найти нарекания на надежность электронных дифавтоматов, якобы не всегда срабатывающих. В большинстве случаев, это из-за неправильности подключения. Согласно ПУЭ, к дифзащите должна обязательно подключаться и фаза, и ноль. Если не подключить ноль, она будет работать как автомат, но нет гарантии, что сработает как УЗО. Вывод: при правильном подключении, все будет работать, независимо от конструкции расцепителя.

Параметры

При установке дифавтомата следует учитывать три основных параметра:

  • Напряжение питающей сети и количество фаз – 220В или 380В, 1 фаза или 3.
  • Ток срабатывания. Данный параметр аналогичен таковому у автомата защиты.
  • Ток утечки. Здесь все аналогично УЗО.

Есть еще несколько параметров, с которым знакомы не все:

  • Номинальная отключающая способность. Ток короткого замыкания, который способно выдержать устройство без нарушения работоспособности.
  • Время срабатывания дифференциальной защиты.
  • Класс токоограничения. Показывает время гашения электрической дуги при коротком замыкании.
  • Тип электромагнитного расцепителя, от которого зависит превышение тока срабатывания по сравнению с номинальным.

Тип электромагнитного расцепителя

Электромагнитный расцепитель в дифавтомате предназначен для мгновенного размыкания цепи при превышении номинального тока в указанное количество раз. Распространены следующие типы:

  • В – ток срабатывания превышает номинальный в 3-5 раз.
  • С – ток срабатывания превышает номинальный в 5-10 раз.
  • D – ток срабатывания превышает номинальный в 10-20 раз.

Ток утечки (отключающий дифференциальный ток) и его класс

Порог чувствительности дифференциального трансформатора определяет ток утечки, который вызывает срабатывание защиты. Наибольшее распространение получили дифференциальные трансформаторы с чувствительностью 10 и 30 мА.

Кроме числового значения тока утечки, важное значение имеет форма. В соответствии с этим различают такие классы устройств защиты:. АС – контролируется синусоидальный ток утечки

А – кроме синусоидального, учитывается пульсирующий постоянный, что важно при защите цифрового электронного оборудования. В – к перечисленным токам добавляется сглаженный постоянный. S – выдержка времени на отключение – 200-300 мс. G – выдержка времени – 60-80 мс

АС – контролируется синусоидальный ток утечки

А – кроме синусоидального, учитывается пульсирующий постоянный, что важно при защите цифрового электронного оборудования. В – к перечисленным токам добавляется сглаженный постоянный

S – выдержка времени на отключение – 200-300 мс. G – выдержка времени – 60-80 мс.

Номинальная отключающая способность и класс токоограничения

Данный параметр характеризует ток короткого замыкания, который в состоянии выдержать контактная группа автомата защиты без повреждения в течении времени отключения. Чем выше значение параметра, тем больше вероятность того, что после устранения повреждения в сети дифавтомат останется работоспособным. Типовой ряд значений таков:

  • 3000 А;
  • 4500 А – вместе с первым значением сегодня практически не используется;
  • 6000 А – часто используемое значение;
  • 10000 А – подходит к местам с близким расположением к питающей подстанции, но имеет высокую стоимость.

Класс токоограничения характеризует скорость отключения при протекании критического тока. Время выключения (скорость) включает время гашения дуги между размыкающими контактами. Меньшее время, то есть более высокая скорость выключения, гарантирует большую безопасность. Существует три класса: с первого по третий.

Электронный или электромеханический

По внутреннему оснащению различают электромеханические и электронные устройства. Электромеханические дифавтоматы считаются более надежными и не требуют для работы внешнего питания.

Электронные устройства имеют более стабильные параметры, но для нормальной работы требуется наличие стабильного питания на входе.

Принцип работы селективного типа

В разветвленных электрических сетях применяется двухуровневая система защиты. На первом уровне устанавливается дифференциальный автомат, который контролирует линию нагрузки полностью. На втором – дифавтоматы контролируют каждую выделенную цепь по отдельности.

Чтобы предотвратить одновременное срабатывание устройств защиты обоих уровней, первый дифавтомат должен обладать селективностью, которая определяется временем задержки на отключение. Для этих целей используют автоматы классов S или G.

Какой дифавтомат выбрать

Дифференциальный автомат соединяет в себе одновременно три функции, защита проводки от короткого замыкания, защита проводки от перенапряжения и защиты человека от удара электрическим током или утечки электричества. При планировании проводки в квартире или доме можно рассчитать количество потребителей тока, которые планируется подключать к сети, подсчитать время их работы и что будет включаться одновременно, а что нет. И ошибиться

Дифференциальный автомат устанавливается для тех мест, где возможно поражение электрическим током. В квартире под дифавтоматы подключают розетки и выключатели в ванной комнате и кухне. Именно в этих местах наиболее вероятно поражение током, т.к. имеется избыточная влажность и опасность протекания от соседей сверху. Если в вашем случае есть места, где также есть опасность контакта электрики с водой, например сауна, бассейн или холл с фонтаном, то такие комнаты следует также запитать через диф-автомат.

Каждая такая комната запитывается двумя контурами, каждый из которых подключается через отдельный автоматический дифференциальный автомат. Это контуры освещения и розеток:

  • Розетки – автомат на 16А, тип С;
  • Освещение – автомат на 10А, тип С;

Под отдельный диф-автомат подключаются:

  • Проточный водонагреватель;
  • Накопительный водонагреватель;
  • Электроварочная панель;
  • Электродуховой шкаф;
  • Кондиционер.

Проточный водонагреватель, электроварочная панель и электродуховка подключаются под диф-автоматы на 25А, тип С. Кондиционер и накопительный водонагреватель под автоматы на 16А тип С.

Важно. Если варочная панель и духовка – это два разных прибора, то они должны подключаться под разные диф-автоматы

Не стоит подбирать отдельный дифавтомат для стиральной машины, микроволновки или пылесоса. Все эти приборы рассчитаны на включение в обычную электросеть, а значит отдельно беспокоиться об их безопасности не стоит.

Видео о технических характеристиках дифавтоматов

Ролик подробно описывает технические характеристики дифференционных автоматических выключателей. Видео будет полезно тем, кто ищет более углубленную информацию по теме и решает специфические вопросы по электрообеспечению офиса, производственного участка или иного коммерческого помещения.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
