Выбор циркуляционного насоса для системы отопления

Замечания по монтажу и запуску

Для долговременной работы оборудования и его высокой эффективности следует соблюдать некоторые правила:

  • Монтаж насоса производят так, чтоб его вал находился горизонтально. Для оборудования с «мокрым» ротором такое требование является обязательным! Ориентация трубопроводов (вертикальный, горизонтальный или наклонный участок) значения не имеет.
  • Клеммная коробка должна располагаться сверху. Это обеспечит безопасность даже в случае возможных протечек.
  • Современные агрегаты позволяют установку и на подачу, и на обратку, но расположение на обратном участке снизит тепловые нагрузки и увеличит ресурс оборудования.
  • При монтаже обязательно предусмотреть байпас для циркуляционного насоса. Это позволит при отсутствии электропитания использовать отопительную систему в режиме с естественной циркуляцией.
  • В качестве рабочей выбирается средняя скорость оборудования. Запуск системы осуществляется на самой высокой скорости (в системах с автоматикой отключается блокировка).
  • После запуска следует удалить скопившийся воздух через предусмотренные в конструкции специальные клапаны.

Виды, особенности

Устройства центробежного типа действуют по принципу забора жидкости рабочим колесом и выброса её в заданном направлении. На всасывание и нагнетание они работают с одинаковой эффективностью. Все используемые в системах отопления циркуляционные насосы подразделяются на две основных группы: с мокрым и сухим ротором. Каждый тип устройств имеет свои конструктивные особенности.

Насосы с мокрым ротором

Оборудование такого типа считается наиболее подходящими для бытовых систем отопления из-за низкого уровня шума, создаваемого ими во время работы. По своему строению они похожи на дренажные агрегаты. Внешне насосы с мокрым ротором можно отличить от сухих конструкций по отсутствию оребрения на корпусе двигателя и крыльчатке на его торце.

Рабочее колесо у них устанавливается непосредственно на вал двигателя. На него же ставят сальники, предотвращающие протечку. Корпус имеет герметичную конструкцию. Для его изготовления используют: латунь, чугун, бронзу или нержавеющую сталь. Ротор насосов чаще всего имеет исполнение из керамического материала. Особенностью конструкции является его непосредственное соприкосновение с водой.

Среди достоинств насосов такого типа:

  • самостоятельное удаление воздушных пробок из системы;
  • меньший износ деталей насоса;

Насосы с сухим ротором

Устройство не имеет прямого контакта с жидкостью. Насосы такого типа имеют самый высокий КПД. Охлаждение конструкции происходит при помощи воздушной системы. Главным недостатком оборудования такого типа является повышенный уровень шума во время работы. Циркуляционные насосы с сухим ротором предназначены для работы с большим объёмом воды. Им отдают предпочтение при установке в системе отопления промышленных объектов.

Типы циркуляционных насосов

На сегодняшний день существует достаточно большое количество циркуляционных насосов. Как выбрать насос для отопления? Наиболее распространенными из них являются два – насосы с сухим и с мокрым ротором.

Однако, прежде чем приобретать тот или иной тип насоса, следует определить, каким именно характеристикам он должен соответствовать

Какой нужен насос для отопления и что же следует принимать во внимание, чтоб сделать правильный выбор циркуляционного насоса для отопления:

  • общая площадь, которую необходимо будет отапливать;
  • требуемый уровень температуры в помещении;
  • тип топлива;
  • количество этажей в отапливаемом здании;
  • тип и функциональность отопительного котла;
  • давление теплоносителя в трубах и уровень температуры на входе и на выходе котла.

Прежде всего, он может быть встроен непосредственно в отопительный котел – это можно пронаблюдать в большинстве современных моделей. Второй способ – вваривание циркуляционного насоса как отдельного элемента отопительной системы.

Насос в системе отопления

Второй вариант монтирования насоса чаще применяется в домах, где используются более старые модели отопительных котлов. Они не имеют встроенного насоса – циркуляция теплоносителя в таких системах осуществлялась при помощи разницы в массе и плотности горячего и холодного теплоносителя. Для большей эффективности трубы такой системы прокладывались под уклоном. Внедрение в такую систему циркуляционного насоса значительно увеличивает скорость перемещения теплоносителя – и соответственно, скорость прогрева помещения.

С «сухим» или «мокрым» ротором?

Какой циркуляционный насос поставить на отопление лучше: с «сухим» или «мокрым» ротором? Ответ даст рассмотрение конструкции и характеристик каждого устройства. Насосы с «сухим» ротором представляют собой агрегаты, в которых в воде находится исключительно крыльчатка. Сам же ротор отделен от воды уплотнительными кольцами. Такие устройства имеют свои плюсы и минусы в плане бытового применения.

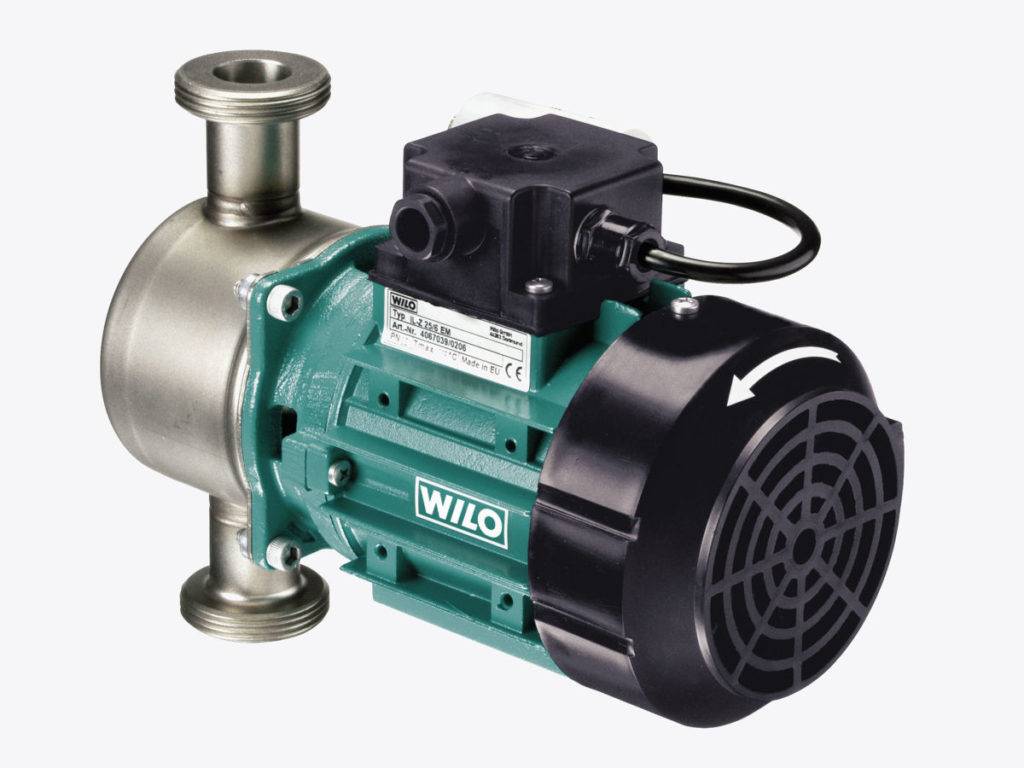

Плюсы «сухих» насосов:

  • Высокий КПД. КПД таких устройств составляет 80 — 85 %, что гораздо больше, чем у приборов с «мокрыми» роторами. Благодаря сниженному энергопотреблению их выгодно применять в системах с общей протяженностью трубопроводов свыше 200 м.
  • Работа с высокими температурами. Температура перекачиваемых жидкостей может составлять порядка 110 — 115°.

Минусы «сухих» насосов:

  • Высокая стоимость. Сами по себе такие агрегаты немало стоят в приобретении и в обслуживании.
  • Регулярная замена уплотнительных колец. В среднем срок службы уплотнителей составляет около 3 лет, после чего их придется менять. Чем больше в перекачиваемой жидкости твердых частиц, тем меньше прослужат уплотнители.
  • Высокая шумность. Из-за особенностей свой конструкции «сухие» модели очень шумные, поэтому их придется помещать в отдельные помещения (это в идеале) или в подвал.

Можно сказать, что «сухие» насосы подходят больше для производственного применения, где необходимо создать высокое давление и перекачивать жидкости по трубопроводу протяженностью в несколько сотен метров. Некоторые владельцы дач устанавливают себе подобные агрегаты, связывая отопительную систему дома с мастерской, гаражом или хозяйственной пристройкой. Однако, если у вас все отопление меньше 200 м, то для вас «сухие» модели не актуальны.

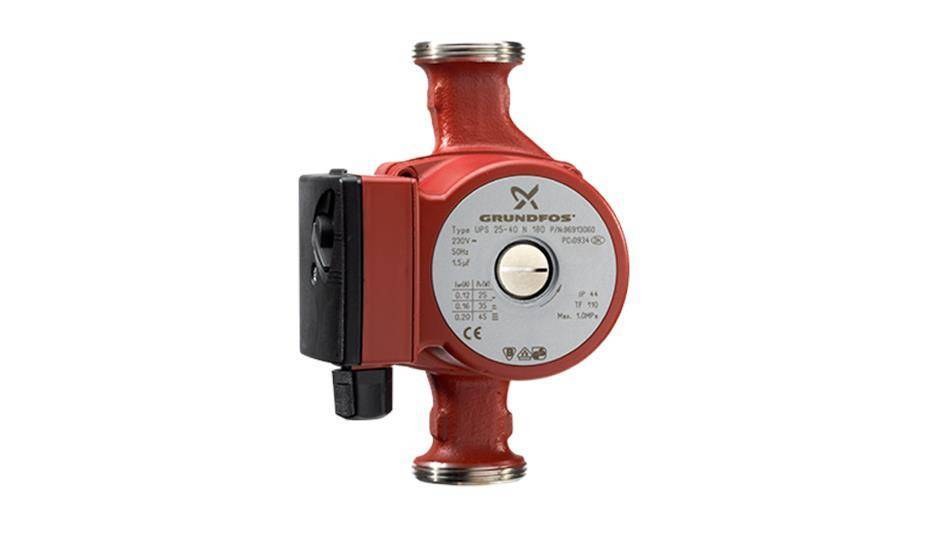

У «мокрых» же насосов ротор напрямую контактирует с водой, поэтому для них возможна лишь горизонтальная установка. Вся начинка заключена в металлически стакан (корпус).

Плюсы «мокрых» насосов:

  • Невысокая стоимость. Стоимость у таких агрегатов значительно ниже, чем у «сухих».
  • Не требуют постоянного обслуживания. Хотя эти насосы все же могут выйти из строя по каким-то причинам, однако они не требуют планового обслуживания, как например, у «сухих», где нужно регулярно менять уплотнители.
  • Тихие в работе. За счет того, что ротор находится в теплоносителе, его работа довольно тихая, поэтому не будет будить жильцов квартиры. Для него не требуется отдельное помещение.

Минусы «мокрых» насосов:

Низкий КПД. КПД у таких приборов составляет примерно 50 — 55 %, поэтому они применимы лишь в небольших частных домовладениях (трубопровод протяженностью до 200 м).

Для частного дома и дачи лучше всего использовать «мокрые» насосы, которые дешевле и проще в обслуживании. Для большинства владельцев невысокий КПД не является критичным, так как в домашних условиях не нужно создавать высокое давление для большого напора. Также вода в трубах отопления редко достигает 90°, а «мокрые» насосы позволяют работать с теплоносителями температурой 90 – 100°. Если у вас дом площадью до 150 м2, тогда вам подойдет агрегат именно этого типа.

Нюансы монтажа оборудования

Бытовые устройства для принудительной циркуляции воды потребляют не очень много электричества – обычные насосы требуют до 200 Вт, а вот мощные, с максимальным напором более 10 м, могут забирать более 1 кВт энергии.

Поэтому их вклад в общую силу тока цепи нужно учитывать. При этом необходимо помнить, что у таких приборов номинальная мощность превышает активную (потребляемую).

Также крупные насосы могут работать от 380 В. Но обычно они отапливают значительные площади, к которым подведены трехфазные электролинии и проблем с их подключением не возникает.


Если у насоса максимальная высота напора составляет или превышает 8 метров, то необходимо не забыть посмотреть тип его подключения к электроснабжению

Так как теплоноситель, проходя по системе, отдает энергию и остывает, то его температура в конце контура ниже, чем в начале. Поэтому лучше интегрировать насос в трубы ближе к входу в теплообменник, т.е. на “обратку”. Это увеличит срок службы прибора, так как сильно горячая вода хуже для металлических деталей, чем частично остывшая.

Место врезки необходимо выбрать в соответствии с правилами установки насосного оборудования, которые приведены в руководстве по монтажу. Для каждой модели существуют разрешенные варианты ориентации двигателя, которых нужно придерживаться.

Отопительный контур, как правило, проектируют с учетом физических законов, обосновывающих естественную циркуляцию, а внедряемый насос должен “помогать” потоку набрать необходимую скорость. Чтобы не ошибиться с ориентацией прибора, на его корпусе есть стрелка, показывающая направление напора.

Иногда возникают непредвиденные ситуации, связанные с отключением электроэнергии. В этом случае насос станет преградой на пути потока, а резкое замедление скорости или полная его остановка, скорее всего, приведет к закипанию и повреждению системы отопления. Чтобы этого не случилось, в месте врезки насоса организуют обводную трубу.


При отключении электроэнергии необходимо открыть кран на байпасе для пропуска потока. Также такая конструкция позволяет снять насос без слива воды

Еще один способ избежать проблем при отключении электричества – приобрести для насоса резервный источник электропитания. Если мощность устройства невелика и составляет не более 0,5 кВт, то лучшим решением будет комплект из аккумулятора и ИБП со встроенным стабилизатором.

При емкости батареи 200 Ач, прибор с мотором на 100 Вт сможет автономно работать около 20 часов.

Для более мощных насосов при необходимости длительного поддержания его работы в условиях отсутствия электричества придется приобретать генератор. Если нужно автоматическое включение резервной системы питания, то он должен поддерживать функцию автозапуска и работать в связке с автоматом выбора резерва.

Лучшие насосы с «сухим» ходом для систем отопления дома

Конструкция подобных моделей предполагает наличие системы уплотнительных колец, ограничивающих контакт ротора с водой. Насосы с «сухим» ходом отличаются высоким КПД и экономичным потреблением электричества. Однако они требуют регулярного технического обслуживания и шумят при работе.

DAB ALP 2000 T

5.0

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Модель отличается бесперебойной работой в различных отопительных системах. Устройство использует в качестве теплоносителя воду или смеси с этиленгликолем. Технополимерное рабочее колесо, защита от коррозии и прочный корпус гарантируют низкую степень изнашиваемости основных узлов насоса.

Благодаря возможности выбора пониженной скорости вращения вала можно снизить уровень шумности аппарата и сэкономить на электричестве. Максимальная температура жидкости составляет 120 °C, напор — до 21 метра. Небольшие габариты насоса упрощают установку прибора в любой точке системы.

Достоинства:

  • высокая производительность;
  • температура жидкости допускается в пределах -15..+120 °C;
  • стабильная работа;
  • экономное потребление энергии.

Недостатки:

высокая цена.

DAB ALP 2000 T предназначен для установки в частных домах или малоэтажных зданиях. Высокий класс защиты и давление до 10 атмосфер обеспечивают стабильную работу насоса в разветвленной системе.

VALTEC VSB 04-15

4.9

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Главными особенностями модели являются низкий уровень шума и удобство монтажа. Корпус насоса выполнен из латуни и легко крепится к чугунному моторному блоку с помощью накидной гайки.

Максимальное давление аппарата составляет 10 атмосфер, пропускная способность — 0,7 кубометров в час.

Благодаря допустимой температуре окружающей среды от +4 до +50 °C, прибор можно установить не только в жилом, но и в придомовом помещении.

Достоинства:

  • высокое давление;
  • удобство установки;
  • низкая стоимость;
  • бесшумная работа.

Недостатки:

короткий кабель.

VALTEC VSB 04-15 неприхотлив к условиям эксплуатации. Его стоит приобрести для установки в загородном доме или хозяйственной постройке. Насос обеспечивает стабильную работу радиаторов и может быть подключен к системе «теплый пол».

JEMIX W15GR-18 A

4.8

★★★★★
оценка редакции

91%
покупателей рекомендуют этот товар

К особенностям модели следует отнести долговечность и удобство управления. Аппарат контролируется переключателем на клеммной коробке. Пользователю доступны три режима работы, позволяющие настроить функционирование насоса в зависимости от текущих потребностей.

Прибор работает от электрической сети 220 В и способен поднять воду на высоту до 18 метров. Чугунный корпус устройства и допустимая температура жидкости в 110 °C позволяют установить его в любой точке трубопровода.

Достоинства:

  • долгий срок службы;
  • простота регулировки;
  • удобство монтажа;
  • производительность — 30 л/мин.

Недостатки:

нагревание корпуса при работе.

Jemix W15GR-18 A станет прекрасным решением для частного дома или дачи. Простая настройка и высокая производительность насоса обеспечат стабильную циркуляцию теплоносителя.

Рекомендации по установке для всех типов систем

Существуют рекомендации по установке всех типов насосов:

  • Монтаж системы, в которую входит циркуляционный насос, проводится с подключением резервного электропитания с запасом работы 4-6 часов.
  • Для 1;-2– контурных систем обязательна установка байпаса, так как при отключении электричества она обеспечит естественное движение потока энергоносителя в системе.

Для справки! Байпас это – обвод, небольшой участок трубы с запорной или регулируемой арматурой, иногда с обратным клапаном. Встраивается в обход циркуляционного насоса и при его остановке обеспечивает свободное движение потока.

  • Проверять работу насоса можно только при заполненной системе. Основной показательно правильной установки – равномерное распределение тепла между всеми радиаторами.
  • Насосы с мокрым типом ротора устанавливаются в вертикальном положении.

Обычно производители иллюстрируют как надо правильно устанавливать насосИсточник as-elit.ru

  • Обязательна установка фильтра грубой, и желательна установка тонкой очистки.
  • Насос должен находиться в доступном для обслуживания месте.
  • После проведения всех расчетов добавьте 20 % от номинальной мощности, так вы обеспечите щадящую работу оборудования в оптимальном режиме 85-90 %, исключая работу на пределе возможности.

Котлы на твердом топливе

Этот тип требует отдельного рассмотрения. При отключении электричества происходит остановка насоса, но нагревание энергоносителя в котле продолжается: невозможно быстро погасить горящие дрова или уголь, через 3-5 минут температура достигнет критических показателей и сработает клапан сброса давления. Если насос установлен на выходной трубе сброс происходит через 4-6 минут, в то время как его установка на обратке увеличивает это время до получаса.

Видео описание

Наглядно про установку насоса в системе с твердотопливном котлом в следующем видео:

Ценовой фактор

При выборе циркуляционного насоса имеет значение стоимость самого устройства и его экономичность при эксплуатации. Как правило, работа насоса оправдывается экономией на расходе топлива, а стоимость на саму модель определяется его работоспособностью. По Москве разбег цен на насосы очень большой. Условно из можно разбить на 3 категории:

За 3,5-7 тысяч рублей можно купить базовые функции, с минимальным сроком работы и чаще всего одноразового использования;

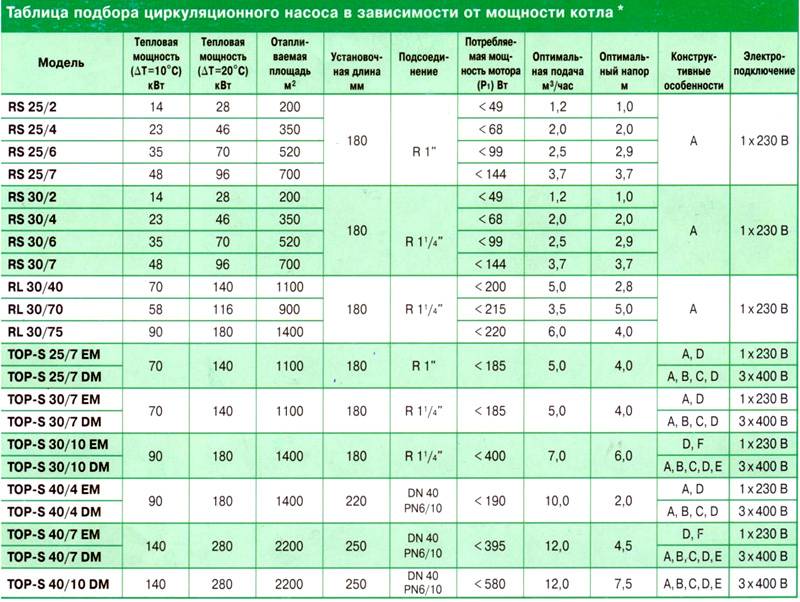

Сравнение характеристик насосов эконом сегментаИсточник ms.decorexpro.com

  • Приборы за 7,5-20 тысяч – это «рабочие лошадки», точно обеспечивающие заявленные характеристики, со сроком работы не меньше указанного производителем и с несколькими степенями защиты и оптмальным запасом прочности;
  • VIP–системы с полной автоматизацией, набором дополнительных функций, высоким запасом прочности и возможностью обеспечить теплом большой объем обойдутся уже по стоимости от 20 до 45 тысяч рублей.

Видео описание

И еще некоторые размышления про циркуляционные насосы в следующем видео:

Преимущества отдельной насосной установки

Использование нагнетательного оборудования оправданно с точки зрения экономии топлива и повышения КПД котла, поэтому многие компании встраивают насосные установки в котлы. Но отдельная установка агрегата имеет свои преимущества: быстрая замена без снятия котла, возможность контролировать процесс при возникновении внештатных ситуаций (например, использование байпаса). Кроме этого насос можно установить в систему, не предусмотренную проектом на начальном этапе.

Несмотря на кажущуюся простоту выбора, параметры насоса должны быть технически оправданны, для чего проводятся математические вычисления с учетом законов теплотехники, особенностей индивидуальности системы, поэтому точный выбор должен сделать специалист, который учитывает все факторы исходя не только из теоретических знаний, но также и из практического опыта.

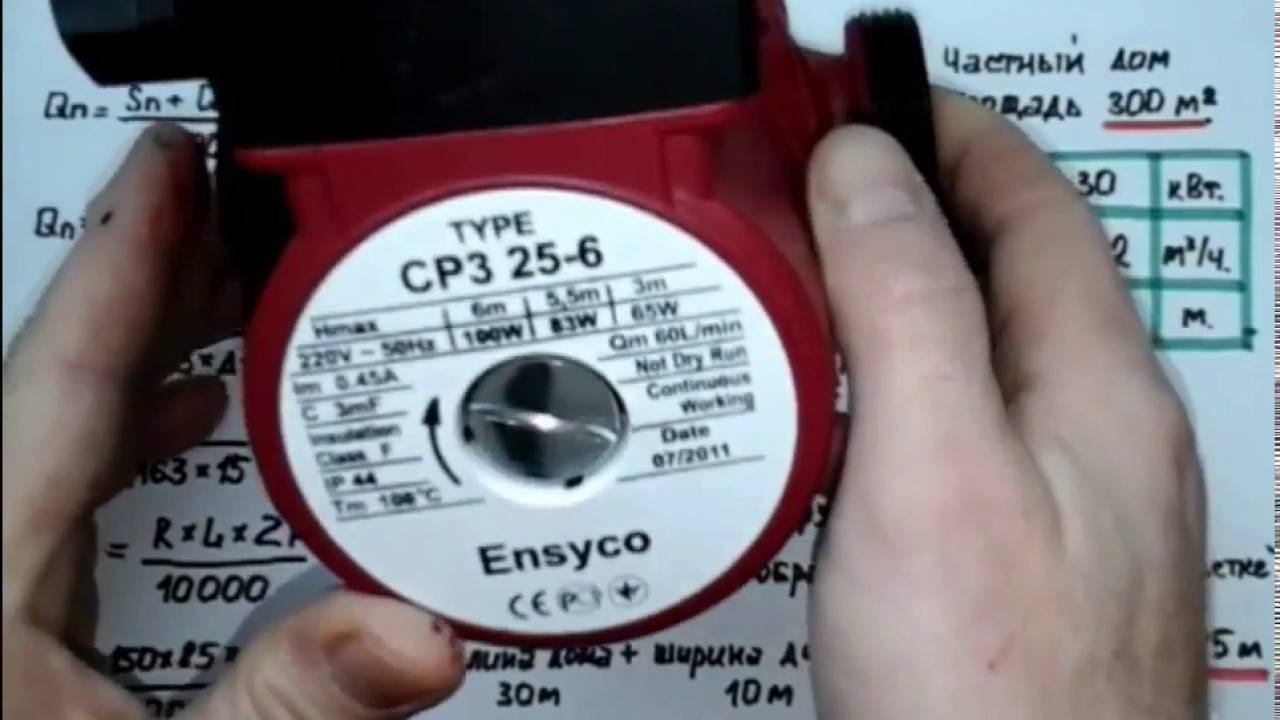

Расчет циркуляционного насоса

Циркуляционный насос в отопительной системе дома должен решать главную задачу: обеспечивать достаточную для отдачи нормированного количества прокачку рабочего тела. То есть, прокачивать по трубам проходить такой объем теплоносителя, который при остывании в одном цикле передаст воздуху комнат энергию, указанную в СНиП (как минимум).

При расчете используются нормы для самого холодного времени года. А именно, при требованиях отдачи тепла на уровне 173-177 Вт/кв.м в условиях температуры воздуха на улице от -25 до -35 градусов. Данная норма действительна для одно- и двухэтажных строений. В домах большей высоты принимается отдача в 100 Вт/кв.м.

По данным показателям вычисляется, в первую очередь, мощность главного нагревателя, электрического, газового, жидко или твердотопливного котла. Основной параметр циркуляционного насоса, расход или производительность, быстро и удобно вычисляется на основании характеристик отопителя. Для этого достаточно поделить мощность котла в Ваттах на дельту температур, показатель остывания воды за один рабочий цикл. Это разница между подачей и обраткой. На практике ее принимают равной 20-25, так как на выходе котла теплоноситель имеет 80-95%, а после прохода через батареи от 60 до 70 градусов Цельсия.

Однако вычислить производительность насоса — только половина дела. Его характеристик должно быть достаточно для преодоления гидравлического сопротивления всей сети труб внутри дома. Оно приводится к параметру напора насоса в таком соотношении: 100 Па/м соответствует 0,01 м.

Для расчета гидравлического сопротивления трубной сети внутри дома игнорируют его этажность. Причина проста: длина труб подъема воды от котла практически всегда равна протяженности обратки. Для расчета гидравлического сопротивления обычно используют специальные формулы, учитывающие все особенности распределительной сети.

Пример расчета циркуляционного насоса

Есть и упрощенный вариант расчета. В расчете используются следующие допущения:

  • один метр прямой трубы создает сопротивление от 100 до 150 Па на каждый метр, в зависимости от материала;
  • использование фитингов увеличивает сопротивление сети на 30%;
  • при использовании трехходовых смесителей нужно добавить еще 20% от прямого сопротивления к конечному результату.

Порядок расчета выглядит так: сначала измеряют общую протяженность труб. Умножая ее на нормированное сопротивление, получают базовый результат. Затем к нему добавляют потери. То есть, прибавляют проценты для фитингов, смесителей, поворотов. Если сеть построена по однотрубной схеме и в радиаторах используются терморегулирующие вентили, к итоговому результату добавляют 70% от базового значения сопротивления.

Существует мнение, что полученные в итоге расчетов целевые параметры циркуляционного насоса описывают технический максимум. А на практике можно взять устройство с заниженными показателями. Однако упрощенный расчет означает достаточно серьезный люфт в итоговых результатах. Множество факторов остаются неучтенными.

Основные критерии выбора насоса

Чтобы циркуляционный насос можно было использовать для отопления частного дома, нужно в первую очередь определиться с необходимыми значениями его основных показателей. И только затем уже выбирать производителя и модель по таким параметрам, как бренд, качество и цена.

Максимальный напор и расход

У каждого насоса существует две главные характеристики:

  • максимальный напор – на сколько метров агрегат сможет поднять столб воды;
  • максимальный расход – сколько кубометров в час пропустит насос при условии полностью горизонтального контура без сопротивления.

Эти две величины являются “идеальными”, недостижимыми в реальных условиях. Они служат крайними точками в кривой зависимости напора от расхода. Эта функция в графическом виде для разных режимов работы насоса есть в руководстве пользователя.

Для контура, по которому протекает теплоноситель, по сложным формулам составляют кривую зависимости между расходом воды и потерей напора по причине гидравлического сопротивления элементов сети.

Место пересечения этих двух кривых называют “рабочей точкой насоса”. Она покажет расход теплоносителя, который обеспечит этот аппарат для конкретной гидравлической системы.

Зная эту величину и сечение отопительных  труб, можно рассчитать скорость движения воды по ним. Оптимальное значение находится в диапазоне от 0,3 до 0,7 м/с.

Расчетный расход теплоносителя при работе насоса на втором режиме будет равен 2.3 м3/ч. При диаметре труб 1,5 дюйма скорость протекания по ним будет 0,56 м/с. Рассматриваемая модель подходит для этой отопительной системы (+)

Желательно, чтобы по расчетам достаточным было бы функционирование насоса на второй (средней) скорости.

Это обусловлено следующими причинами:

  1. Погрешность в вычислениях. Реальные значения сопротивления отопительного контура могут отличаться от расчетных. В этом случае для достижения нормальной скорости, возможно, потребуется переключить режим на более или менее мощный.
  2. Вероятность добавления новых элементов, таких как радиаторы, устройства контроля и т.д. В этом случае возрастет сопротивление, что приведет к уменьшению скорости потока. Для решения этой проблемы может понадобиться переключение на третью скорость.
  3. Повышенный износ оборудования при максимальной нагрузке. Работа на средней мощности значительно продляет срок безаварийной эксплуатации механических устройств. Это правило относится и к насосам.

Сейчас современные устройства для принудительной циркуляции оснащают автоматизированными системами поддержания оптимальных параметров работы. С их использованием стало гораздо проще добиться нужной температуры в помещениях.

Другие важные характеристики

Насос необходимо подбирать, учитывая параметр “диаметр резьбы”. Он должен соответствовать внутреннему размеру труб отопления.

Для подсоединения насоса к трубам отопительного контура используют специальные накидные гайки, которые обычно идут в комплекте с оборудованием

Еще одним важным параметром является шум от работы прибора. Так как часто стоит задача выбрать тихий циркуляционный насос для системы отопления жилых помещений, то этот показатель практически все производители указывают наряду с техническими данными.

Чтобы не ошибиться в предназначении насоса, необходимо обратить внимание на диапазон допустимых температур, который определен для перекачиваемой жидкости. Верхний предел должен быть не менее 110°C, так как закипание воды в замкнутой системе происходит приблизительно при такой температуре

Если нижнее значение меньше 0°C, то допустимо включать насос при отрицательной температуре циркулирующего в системе антифриза. При замерзшей воде, даже в случае сохранившего свою целостность контура, производить пуск прибора нельзя. Сначала нужно будет разморозить систему.

Особенности функционирования

Циркуляционные насосы при своём функционировании увеличивают показатель обмена энергии в отопительной системе вполовину. Принцип работы прибора, независимо от его строения и вида, заключён в определённых параметрах:

  • жидкость проходит в полость, которая создана по типу раковины;
  • внутри полости находится рабочее колесо и маховик, который создаёт определённое давление внутри;
  • в разы ускоряется работа теплоносителя. С помощью центробежной силы жидкость отходит назад к спиральному каналу, который подключён к водяному контуру;
  • тёплый воздух поступает в водяной контур отопления в определённые промежутки времени. С помощью процесса закручивания потоков воздуха, уменьшается гидравлическое сопротивление при поступлении воды.

Функционирование системы отопления с установленным циркуляционным устройством отличается от аппаратов с естественной системой циркуляции главным образом тем, что жидкость поступает несамостоятельно. На показатель обогрева воздуха не оказывает влияние уклон, число всех радиаторов, а также общий диаметр труб.

Функционирование циркуляционных систем может отличаться типом конфигурации, но принцип работы всегда один. Производители выпускают для клиентов большое количество моделей устройств, которые обладают разными показателями производительности и контроля. По конфигурации все насосы относят на несколько отдельных групп:

По типу установленного ротора — для ускорения циркуляции теплоносителя. Для этого рекомендовано использовать конфигурации с сухим и мокрым ротором. Приборы отличаются друг от друга по месту крепления колеса и движущихся деталей внутри устройства

Сухие аппараты обладают высоким показателем производительности, но у них есть и несколько минусов: возникает высокий показатель шума от работы насоса, важно проводить частое обслуживание оборудования.

Для использования в частном доме специалисты советуют использовать специальные модули с мокрым ротором. Все подвижные части, а также подшипники, устанавливаются внутрь теплоносителя, который играет роль смазки для механизмов, на которые идёт сильная нагрузка

Время использования насоса внутри системы отопления доходит до семи лет. Обслуживать прибор при этом не нужно обслуживания нет.
По разновидности управления — традиционное устройство, которое чаще всего используется для частных домов, обладает механическим регулировщиком с тремя установленными скоростями работы. Обеспечивать нужной температурой помещение с помощью циркуляционного устройства механического типа, довольно непросто. Модуль, как правило, расходует большое количество электричества. В оптимальный насос устанавливают электронный блок управления. В корпусе находится специальный термостат. Автоматика самостоятельно рассчитывает температуру внутри помещения, а после автоматически меняет режим работы на подходящий. Показатель растраты энергии в этом случае уменьшается в несколько раз.

Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.


Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

  1. Плотность воды при нагреве до 50 °C равна 987 кг/м3, а при 70 градусах – 977,9 кг/м3;
  2. Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м3 между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие котлы на твердом топливе – с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.


Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

  1. За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
  2. В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
  3. Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание клапана предохранителя. Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
  4. Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.


В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Разновидности циркуляционных насосов

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

  1. Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
  2. Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

  • Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
  • Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
  • Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
