Возможна ли пайка алюминиевых радиаторов отопления

В чем заключается сложность пайки алюминия

Алюминий – очень специфический металл. Его особенность заключается в высокой химической активности, проявляющейся в образовании так называемой оксидной пленки на поверхности. Она появляется мгновенно при соприкосновении чистого металла с воздухом, вступая в реакцию с кислородом. И именно из-за нее запаять радиатор охлаждения алюминиевый привычным способом невозможно. Для этого потребуются дополнительные вещества, способствующие:

• устранению оксидной пленки с поверхности;
• снижению натяжения поверхности;
• защите от неблагоприятных факторов, влияющих на процесс пайки;
• улучшению растекания припоя.

Припой для пайки алюминия

Припой для пайки алюминия делается на основе цинка или алюминия. В него вносятся добавки для достижения различных характеристик: для понижения температуры плавления, увеличения прочности. Производят их в Америке, Германии, Франции, России. Рассмотрим некоторые из них.

Распространенный и широко разрекламированный припой для алюминия — HTS 2000. Его производит компания из США. Практика свидетельствует о его непрочности: спаянные детали пропускают воздух и влагу. Без флюса его применять невозможно.

Castolin 192FBK на основе цинка (97%) и алюминия (2%) производится во Франции. Компания Castolin выпускает припои 1827 и AluFlam-190, предназначенные для пайки меди и алюминия при 280°С.

Castolin 192FBK — трубчатый припой, содержащий в сердечнике флюс. Выпускается в виде прутков, 100 г которых стоит 100-150 руб. Хорошо паяет мелкие отверстия и трещинки.

Chemet Aluminium 13 — припой, используемый при сварке деталей при 640°С и выше. В его основе лежит алюминий (87%) и кремний (13%). Температура плавления припоя — около 600°С. Выпускается в виде прутков, которых на 100 г приходится 25 шт. 100 г стоят 500 руб. Разновидность под наименованием Chemet Aluminium 13-UF имеет полую структуру и содержит в сердечнике флюс. Его стоимость за 12 прутков, которые весят 100 г, 700 руб.

Алюминиевый припой производится и на отечественных предприятиях. Для пайки с помощью газовой горелки применяется состав марки 34А. Он плавится при температуре 525°С, хорошо паяет сплавы АМц, АМ3М, АМг2. 100 г стоят 700 руб.

Марка А состоит из 60% цинка, 36% олова и 2% меди. Плавится при 425°С. Выпускается прутьями весом 145 г. Стоимость одного прута — 400 руб.

SUPER A+ производится в Новосибирске и является аналогом HTS-2000. Применяется вместе с флюсом марки SUPER FA. Стоит 800 руб. за 100 г. В расплавленном состоянии становится тягучим, приходится применять стальные инструменты для его разравнивания.

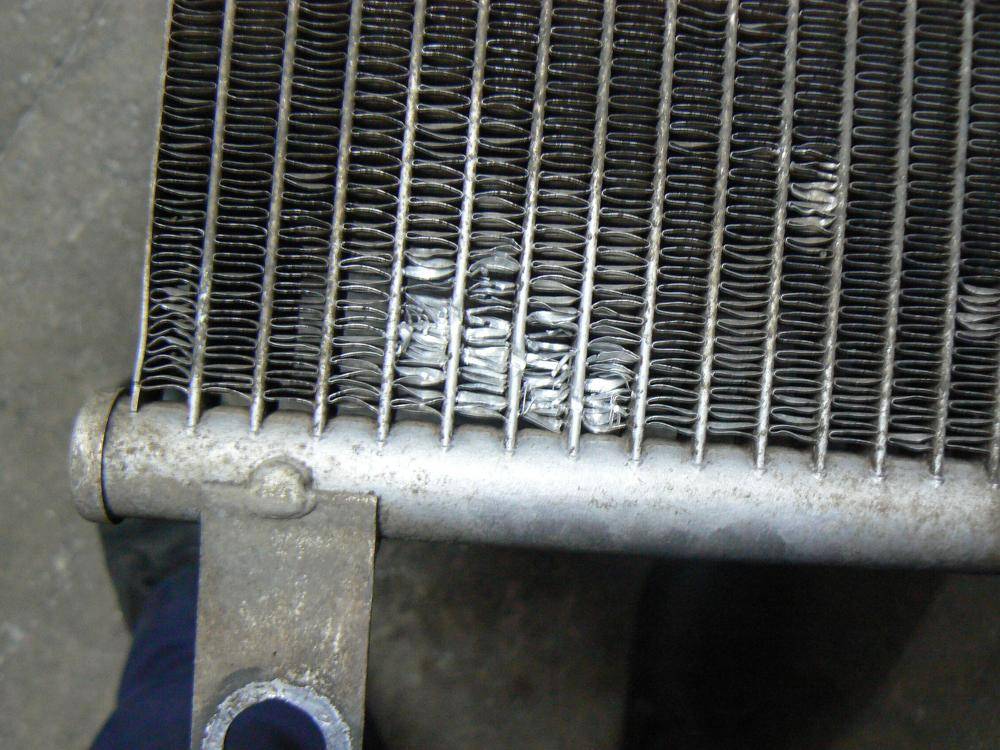

Ремонт сотовой части

Ремонт самих алюминиевых сот все время вызывал сильную головную боль, как у хозяев автомобилей, так и у мастеров. Главной причиной является, как иногда очень сложная, и почти неподдающаяся ремонту конструкция, так и довольно тонкий металл у радиаторов, не имеющих в конструкции так сказать, «слабых мест». Но рассмотрим все по порядку.

Сборные радиаторы

Но это лишь сначала, и только при заливке качественного тосола, затем же прокладка превращается просто в страшное зрелище. К примеру, ресурс немецкого радиатора, который эксплуатируется на качественном тосоле, примерно 11-16 лет, советского – 7-11 лет, ресурс современного и китайского – иногда может быть от 20 минут до нескольких лет.

Если спайка центральной части этого радиатора (ну, протер, или пробил отверткой) возможна с помощью специальных припоев, то выгодно и качественно для обеих сторон, сделать ремонт «зловещего соединения» почти невозможно. Некоторые мастерские, в свое время разработали состав, который дает возможность припаять к стальной сетке алюминиевые соты, но, естественно, пользоваться им в ремонте, к примеру, изделий для ВАЗ-2107 нецелесообразно, этот вариант хорошо подходит лишь при ремонте «иномарок» .

Цельнопаянные радиаторы

Осложнение пайки, к примеру, угловых пакетов сот объясняется тем, что различная толщина металла не дадут мастеру, даже профессионально обращающемуся с горелкой, расплавить припой, температура которого часто достигает 500-650 градусов, и в это же время не повредить пластмассовый бачок.

Снимать его для этого тоже нецелесообразно, при этом можно повредить заводское соединение, альтернативой является качественный фотополимер или полимер.

В качестве итога, хотелось бы сказать, что алюминиевые радиаторы автомобиля с их пластмассовыми бачками хоть и довольно сложны в ремонте, но при грамотном подходе, и качественных материалах дают возможность добиться отличных результатов.

https://youtube.com/watch?v=seT93HAkH-g

Ремонт «авточайника»

Чайник – так радиатор называют автолюбители из-за того, что жидкость в нем – за пределами точки кипения воды – до 130 градусов. Поэтому пригодится инструкция, как запаять радиатор. Ремонт системы охлаждения ДВС – самый частый в автомастерских любого сезона отдыха.

Практика показывает, что в дороге самостоятельно можно устранить течь лишь временно – до ближайшей станции технического обслуживания. В качестве временной меры можно предпринять следующее. В радиатор засыпается или заливается тампонажный порошок или соответствующие жидкости.

А чем можно запаять радиатор, читайте ниже. Если, конечно, заранее приобрели все необходимое и положили в багажник. Это два основных аварийных приспособления для дальнего пути.

Ремонт радиатора – это устранение протечек в трубках. Если у вас такое случится дома, то сможете и не обращаться к профессиональным пайщикам по алюминию и «медникам». Если есть всё необходимое, что справитесь и с такой проблемой как ремонт радиаторов на трассе.

Для этого понадобиться выполнение нескольких технических процедур:

• Слив воды/тосола, снятие радиатора и подготовка его к пайке.
• Наличие инструментария, SOS-средств.
• Пайка аварийного участка.

Читайте здесь: Обзор лучших плазменных сварочных аппаратов: модели 2020 года и их основные характеристики

Снятие необходимо, в первую очередь, для диагностики возможных мест утечки воды/тосола. Для этого опорожненный «чайник» закрываете его пробками, кроме одной, подсоединяете к ней автокомпрессор и помещаете в емкость с водой полностью. Где появятся даже мелкие пузырьки – там возможен новый прорыв.

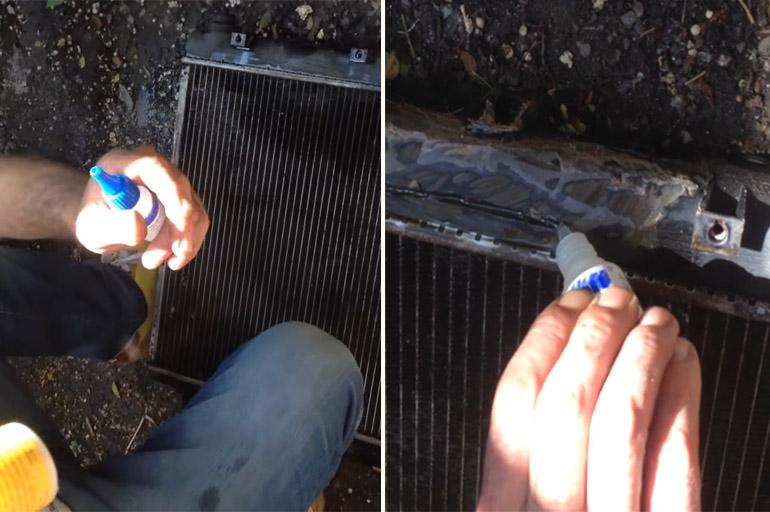

Как устранить течь в радиаторе герметиком

Герметик является специальным составом для заделывания трещин и отверстий в системе охлаждения и в частности в радиаторе.

Герметизирующие вещества бывают нескольких видов:

1. Порошок. Засыпаем в радиатор при возникновении течи охлаждающей жидкости. Самым простым и популярным вариантом у владельцев автомобилей отечественного производства является горчица. Некоторыми автолюбителями даже используется для этих целей табак и другие не менее экзотические вещества.

• Достоинства. К достоинствам сухих средств можно отнести дешевизну и возможность устранения дефектов небольших размеров (до 1 мм).
• Недостатки. Имеется и существенный недостаток, который заключается в том, что забиваются не только места протечек, но и каналы радиаторов в системе охлаждения и отопления салона.

1. Жидкие препараты. В основе препаратов подобного типа полимеры с добавлением мелких частиц металлов. Как правило подобные средства используются для устранения течи в блоке двигателя, но и частично в радиаторах. Принцип действия следующий: полимеры цепляются за небольшие шероховатости и острые края и обволакивают их.

• Достоинства. К достоинствам данного варианта можно отнести то, что герметик постоянно находиться в охлаждающей жидкости и при его замене удаляется из системы охлаждения.
• Недостаток. Полимерным препаратом можно заделывать только небольшие отверстия (не более 1 мм);

1. Современные средства полимерного типа. Средства подобного типа в своем составе имеют специальные волокна. Ярким примером такого вещества можно назвать герметик для радиаторов LAVR STOP LEAK. Благодаря волокнам улучшается сцепление частиц средства между собой и краями трещин.

• Достоинства. Главное достоинство данного варианта заключается в том, что за несколько минут можно заделать отверстие до 2 мм.
• Недостатки. Высокая стоимость.

Герметик для радиатора авто – применение

Главная ошибка большинства автолюбителей заключается в том, что они не знают основную функцию греметика. А она проста – устранение течи охлаждающей жидкости при временном его использовании. Следовательно, использовать греметик рекомендуется только в том случаи, когда нет возможности устранить течь в стационарных условиях или в гараже.

Если для устранения причины течи все же был использован герметик, то при возможности сливаем охлаждающую жидкость, промываем систему и производим полноценный ремонт радиатора.

Действия водителя при использовании герметизирующих препаратов:

1. На возникновении течи из радиатора при движении может указать датчик температуры. Если автомобиль на стоянке, то лужа охлаждающей жидкости может нам сказать о том, что необходимо проверить его уровень.
2. В случаи, если такая проблема все же возникла, то глушим двигатель, ждем пока остынет охлаждающая жидкость и приступаем к осмотру повреждения. Если жидкость все же продолжает течь, том под этим местом устанавливаем емкость для его сбора.
3. Помните! Открывать крышку радиатора автомобиля на работающем или горячем двигателе нельзя, так как это может привести к серьезным ожогам.
4. Если у вас под рукой порошок или жидкое средство, то помещаем ее в радиатор в соответствии с инструкцией.

Далее на несколько минут заводим двигатель, глушим и через некоторое время снова проверяем наличие течи на работающем агрегате. Если место течи является небольшим, герметик был использован в соответствии с инструкцией к нему, то охлаждающая жидкость больше не должна протекать. В случаи, если дефект все же не удалось устранить, то это нам может говорить о том, что отверстие большое. В этом случаи без пайки уже не обойтись

Как правильно выбрать герметик?

Облегчить выбор поможет сводная таблица с двумя характеристиками: время закупорки отверстий разного диаметра и уровень отложений. Для оценки последнего параметра использовали массу термостата до и после применения присадки. Такое испытание герметиков проводили на кафедре “Двигателей внутреннего сгорания” Санкт-Петербургского политехнического университета.

Таблица

Из таблицы видно, что герметики справляются с микротрещинами успешно, даже большие отверстия перекрываются на протяжении 2-10 минут.

Причины поломок

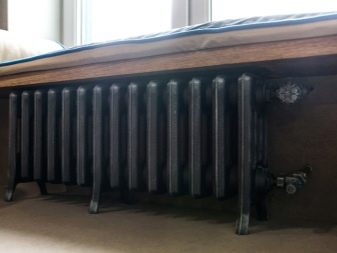

Как и в случае с санями в известной поговорке, готовить отопительную систему к новому сезону следует летом.

Основными причинами неполадок являются:

1. Слабый нагрев алюминиевой батареи при отсутствии в ней воздуха.
2. Слышны шумы и стуки в системе.
3. Выявилась течь алюминиевого радиатора отопления.
4. На местах стыков элементов системы появился налет.

В домах с автономным обогревом эти проблемы легко выявить, запустив систему в максимальном рабочем режиме. Более высокое давление покажет целостность конструкции и позволит увидеть возможные дефекты в ней. В домах с централизованным отоплением провести такие работы самостоятельно не удастся, но можно подать заявку в управляющую службу, что их специалисты провели необходимые работы.

Если во время тестирования система показала себя с лучшей стороны, но в разгар сезона начались проблемы, то требуется экстренный демонтаж радиатора.

Для этого нужно произвести следующие действия:

1. Запорные устройства перекрываются, как и стояк (из него предварительно нужно слить носитель).
2. Под нижнее подключение устанавливается емкость для слива теплоносителя.
3. Открутить нижний шаровой кран, чтобы вода (антифриз), оставшаяся в батарее вытекла.
4. Так же откручивается верхний вентиль, и батарея снимается с кронштейнов.

Если возникает вопрос, как отремонтировать алюминиевый радиатор отопления, если он не греет, то следует искать причину такого состояния прибора:

1. Первым делом нужно выпустить воздух из системы и подождать, может батареи прогреются.
2. Если ничего не изменилось, то придется демонтировать радиатор и проверить на возможность засорения. В секционных алюминиевых радиаторах помещается не так много теплоносителя. Залив в снятый обогреватель воду, можно просчитать, соответствует ли ее количество заявленному в техпаспорте параметру. Если нет, то требуется не ремонт алюминиевого радиатора отопления, а его промывка, для чего следует пропускать воду под большим напором через конструкцию, пока она не посветлеет.
3. Если поток воды не «справился» с задачей, то потребуются знания, как разобрать алюминиевый радиатор отопления на секции и проделать ту же работу с каждым элементом в отдельности. Иногда, при очень сильном загрязнении, требуется щетка (не металлическая), чтобы избавить батарею от густой грязи.

Иногда единственным средством вернуть батареям горячее состояние является замена секции алюминиевого радиатора или их наращивание. При боковом типе подключения это не составит труда, тогда как при нижнем или диагональном способе придется доращивать или сокращать длину трубы.

Чиним радиатор в домашних условиях

Радиатор относится к одним из самых уязвимых деталей автомобиля. При его неисправности не обязательно обращаться к специалистам, его можно подремонтировать самостоятельно. Чтоб запаять радиатор своими руками, надо иметь помещение и нужные инструменты.

Для ремонта радиатора достаточно пройти следующие пункты:

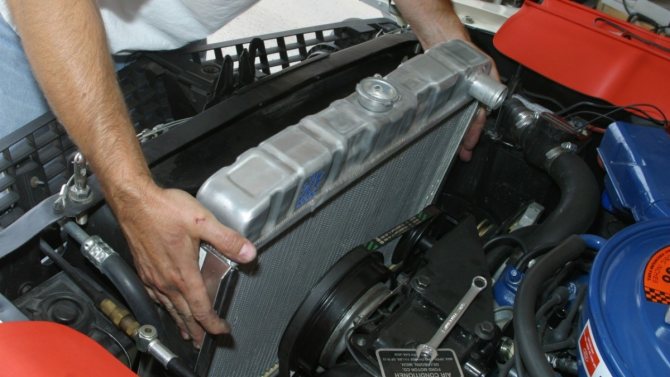

• снимите радиатор с автомобиля и слейте жидкость;
• найдите нужные инструменты;
• запаяйте повреждение;
• проверьте результат работы;
• поставьте радиатор на место.

Чтоб добротно устранить проблему, обязательно, демонтируйте ее. При этом будет возможность, обследовать все поломки радиатора и качественно запаять разрывы. Трещины находим с помощью полиэтилена, посудины и воды. Дыры закрываем пленкой, после опускаем в воду. Над трещинами из воды появятся мелкие пузырьки.

Следующим шагом будет обезжиривание, потом запаивание, оно зависит от выбора необходимых инструментов.

Для запаивания радиатора понадобятся инструменты:

• электропаяльник;
• горелка работающая на газу;
• смесь из свинца и олова;
• флюс;
• растворенная спиртом канифоль.

Выбор инструментов для запаивания зависит от материала радиатора, например, медный радиатор паяют припоем с низким градусом расплавления и т.д.

Полезные советы

Делая ремонт отопительных радиаторов, стоит прислушаться к советам и рекомендациям специалистов. Это поможет избежать ненужных ошибок.

Чтобы немного увеличить тепло, исходящее от батарей, нужно их окрасить в темный цвет. Особенно это актуально для чугунных радиаторов.

Специалисты рекомендуют устанавливать батареи отопления на расстоянии в 10 сантиметров от подоконника, а от стены до радиатора расстояние должно быть как минимум 20 сантиметров. Если нарушить пропорции установки, нарушится тепловой поток. Это значительно уменьшит эффективность всей отопительной системы.

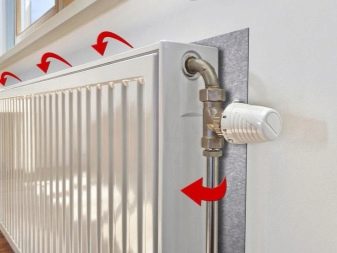

Для увеличения потока тепла в само помещение стоит приклеить на стену позади батареи теплоизолирующую пленку, поверхность которой сделана из фольги.

Оптимальное расстояние между полом и радиатором – от 12 до 15 сантиметров. Если оно будет больше или меньше, перепады температуры приведут к сквознякам в доме.

Также стоит учесть то, что если батарею подключить обратным способом, то мощность всей системы уменьшится на 7 процентов.

Очень важную роль в эффективности отопительной системы играет место установки батареи. Наилучшим вариантом будет размещение радиатора под подоконником. При этом теплоотдача будет доходить до 97 процентов. Если батарею закрыть частично, это снизит теплоотдачу до 93 процентов. При полном закрытии радиатора она уменьшится до 80 процентов.

Оптимальным вариантом для многоквартирных домов будут чугунные радиаторы. Ведь они не только выдерживают все нагрузки, но и практически не ломаются. Но даже при появлении протечек проблему решить легко: их можно заклеить, даже не вызывая мастера на дом.

Если говорить о биметаллических и алюминиевых радиаторах, то это довольно эффективные модели. Однако покупая их стоит помнить о том, что ремонтировать их не получится. Единственное, что можно сделать – это промыть батарею или заменить на новую.

Чтобы избежать неисправностей радиаторов, нужно правильно подбирать сами модели. Но если все же протечка где-то образовалась, не стоит впадать в панику. Лучше трезво оценить ситуацию и посмотреть, что можно сделать для ее устранения.

В экстренных случаях можно решить проблему самостоятельно, не обращаясь за помощью к профессионалам. Поэтому на досуге лучше изучить особенности процесса и последовательность действий. Ведь в некоторых случаях промедление с ремонтными работами может привести к замерзанию радиатора, а впоследствии к его растрескиванию.

Об собенностях процесса и последовательности действий при ремонте радиаторов отопления смотрите в следующем видео.

Как запаять радиатор автомобиля?

Вопрос интересный и требующий детального рассмотрения. Все небольшие повреждения и трещины на поверхности радиатора можно исправить за счёт пайки. Люди, даже не державшие паяльник в своей руке, смогут это сделать после прочтения статьи.

Если элемент деформирован или зона повреждения большая, проще радиатор вовсе заменить, чем мучиться с его ремонтом и тратить на это время. Овчинка в этом случае выделки не стоит. Сегодня при желании можно купить с разбора поддержанный радиатор. Самое главное, перед покупкой убедится в отсутствии повреждений.

Перед тем, как запаять радиатор автомобиля, его нужно правильно подготовить. Если все делать быстро и без должной подготовки, то качество пайки будет очень низким, и она отвалится через несколько месяцев.

Ремонтируем медный радиатор

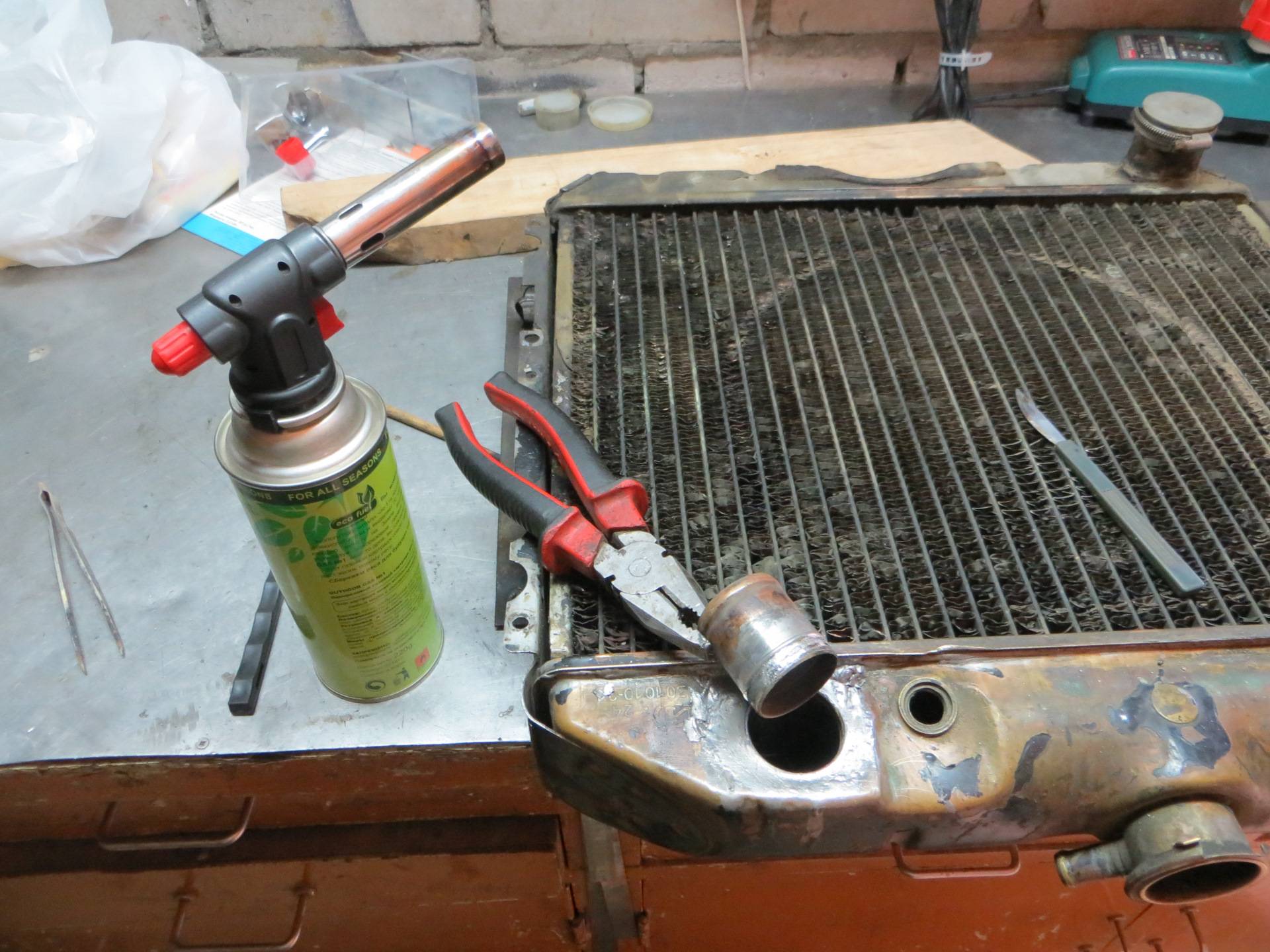

Чтобы запаять радиатор охлаждения двигателя , изготовленный из меди, вам понадобятся следующие средства и инструменты:

• мощный паяльник или газовая горелка;
• припой;
• флюс для пайки;
• пассатижи;
• наждачная бумага.

Для начала радиатор необходимо просушить, особенно если вы его проверяли путем погружения в воду. Далее место повреждения следует тщательно зачистить шкуркой. Если на нем расположены ламели, их нужно локально удалить. После этого место пайки обрабатывается флюсом и снова просушивается.

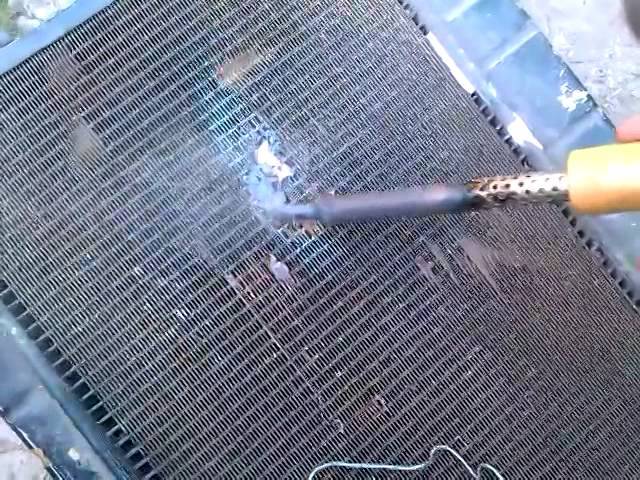

Запаять радиатор охлаждения можно как газовой горелкой, так и паяльником. В первом случае припой накладывается на место и прогревается горелкой, пока не расплавится и не заполнит трещину. Используя в качестве нагревательного инструмента паяльник, позаботьтесь, чтобы он обладал достаточной мощностью.

В случае если припой не пристает к поверхности или отстает, необходимо повторить процесс зачистки и обработки флюсом. Проверить отремонтированный радиатор можно способом, который был описан выше.

Ремонтируем медный радиатор

Чтобы запаять радиатор охлаждения двигателя , изготовленный из меди, вам понадобятся следующие средства и инструменты:

• мощный паяльник или газовая горелка;
• припой;
• флюс для пайки;
• пассатижи;
• наждачная бумага.

Для начала радиатор необходимо просушить, особенно если вы его проверяли путем погружения в воду. Далее место повреждения следует тщательно зачистить шкуркой. Если на нем расположены ламели, их нужно локально удалить. После этого место пайки обрабатывается флюсом и снова просушивается.

Читать также: Аналог тиристора на транзисторах схемы

Запаять радиатор охлаждения можно как газовой горелкой, так и паяльником. В первом случае припой накладывается на место и прогревается горелкой, пока не расплавится и не заполнит трещину. Используя в качестве нагревательного инструмента паяльник, позаботьтесь, чтобы он обладал достаточной мощностью.

В случае если припой не пристает к поверхности или отстает, необходимо повторить процесс зачистки и обработки флюсом. Проверить отремонтированный радиатор можно способом, который был описан выше.

https://youtube.com/watch?v=MmsForPPAQg

Классификация систем охлаждения

Существуют несколько типов систем охлаждения двигателей:

• воздушная;
• жидкостная;
• комбинированная.

Для работы воздушной системы используется поток наружного воздуха. Используется в моторизованном транспорте с двигателями небольшой мощности.

В жидкостной системе нагретый двигатель охлаждается специальным теплоносителем. Большинство двигателей современных автомобилей оборудованы такой системой охлаждения.

Комбинированная система объединяет работу жидкостной и воздушной систем. Используется для работы силовых установок большой мощности. Широко применяется на предприятиях энергетического комплекса.

В каких случаях пайка алюминиевого радиатора бессмысленна

Можно ли запаять алюминиевый радиатор автомобиля самому паяльником, зависит от характера и степени его повреждений. Если дефекты значительные или расположены в неудобных местах, восстановительный ремонт нецелесообразен и лучше заменить поврежденную деталь на новую. Можно перечислить следующие случаи, когда нельзя запаять алюминиевый радиатор:

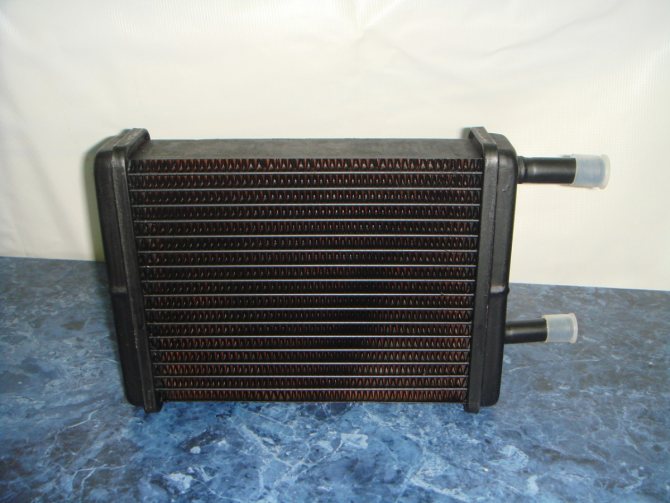

• Большое повреждение радиатора печки. Паять радиатор печки с крупными дефектами нежелательно из-за трудоемкости демонтажа и экономической нецелесообразности ремонта. Лучше сразу заменить деталь на новую.
• Деформация алюминия в месте стыка с пластиком. Ни припой, ни клеевые составы, не обеспечивают должной степени надежности ремонта, поэтому высок риск повторной протечки.
• Разрыв пайки после ремонта. Если даже качественную пайку срывает, снова появляется течь – значит, не обеспечивается нужная адгезия и ремонтное соединение не выдерживает давлений. Особенно это касается масляных радиаторов и конденсаторов кондиционера, которые работают с относительно высокими давлениями.

Значительные загрязнения радиатора почти невозможно почистить

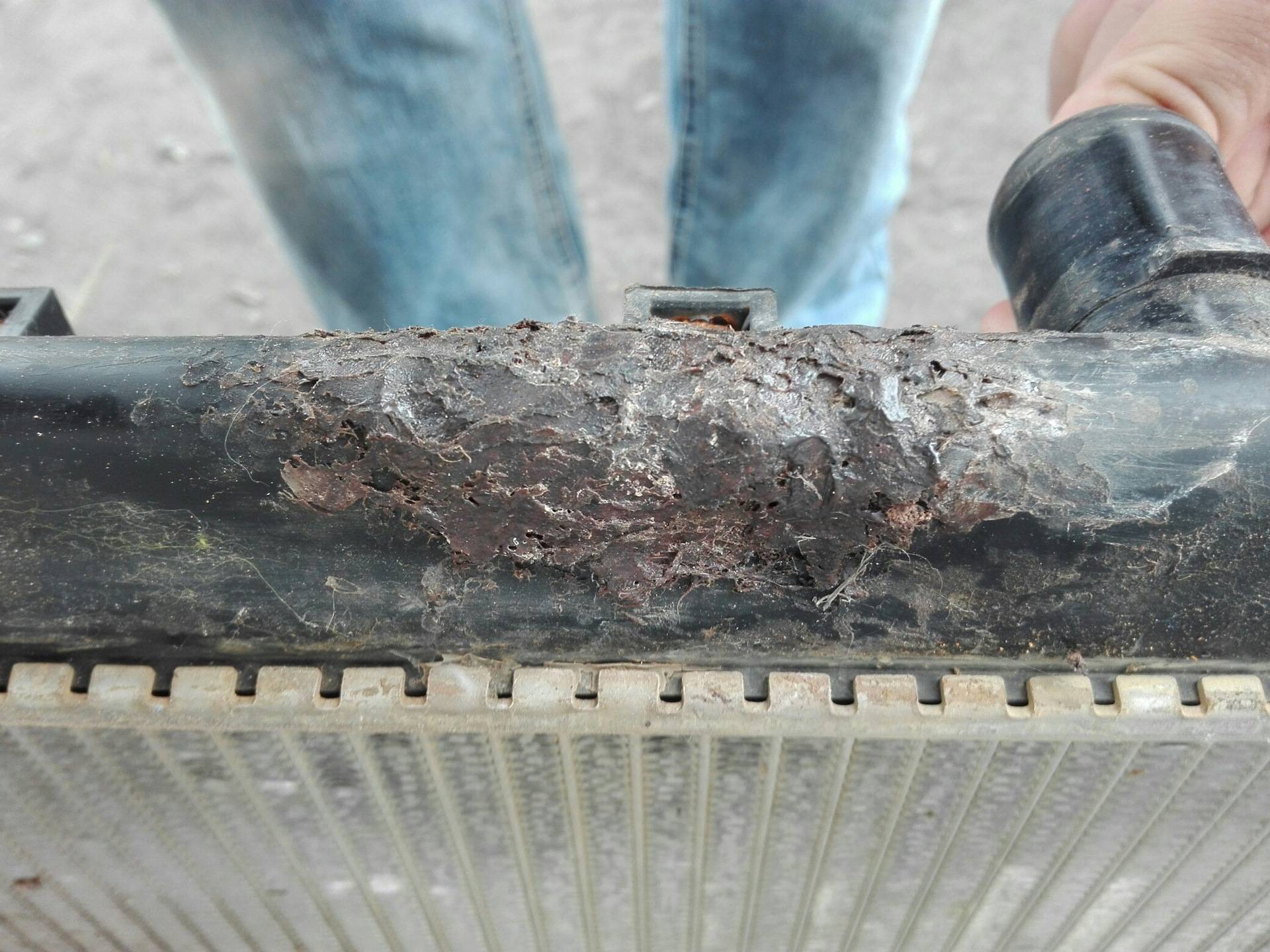

• Значительное засорение радиатора. Сильно загрязненный и забитый радиатор теряет эффективность, и если промыть его не получается, то и ремонтировать его бессмысленно.

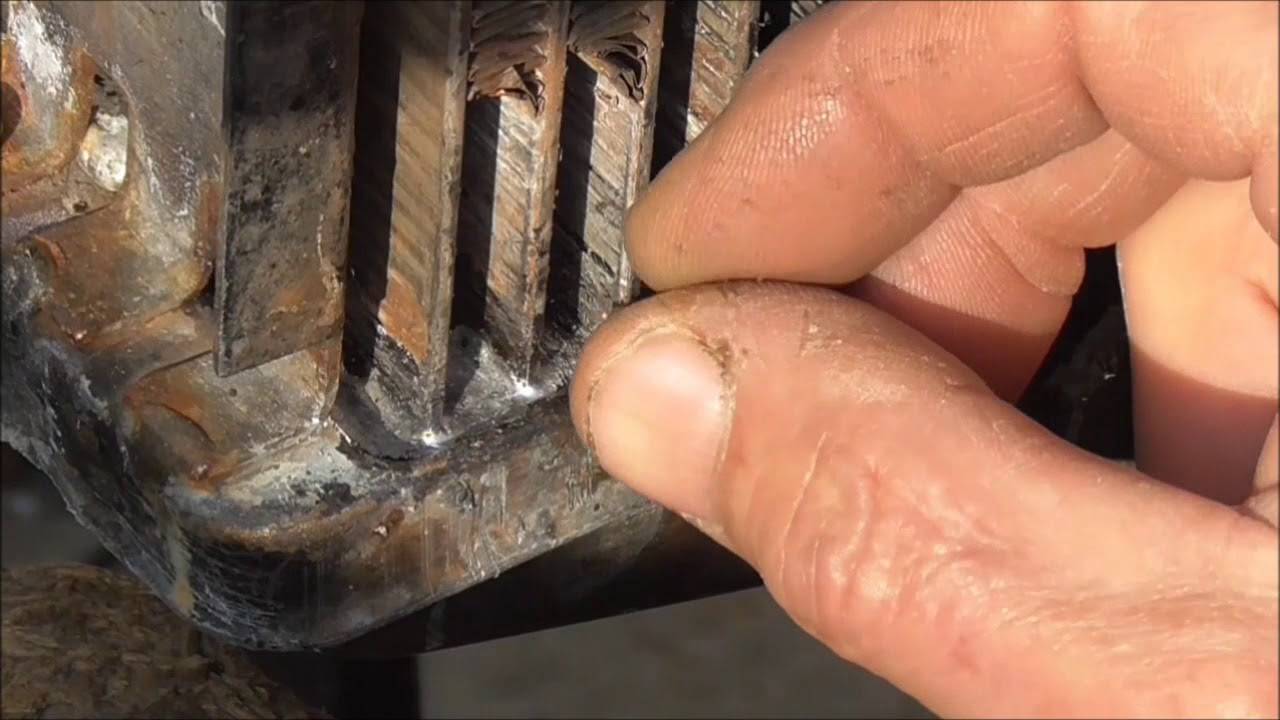

• Дефекты в толще сот. Если трубка дала течь не со стороны ребра, а внутри сот, скорее всего, имеет место износ и усталость металла. Так как в подобной ситуации добраться к трещине для ремонта трудно, придется удалять часть сот, что негативно скажется на эффективности охлаждения, а риск повторного разрыва велик.

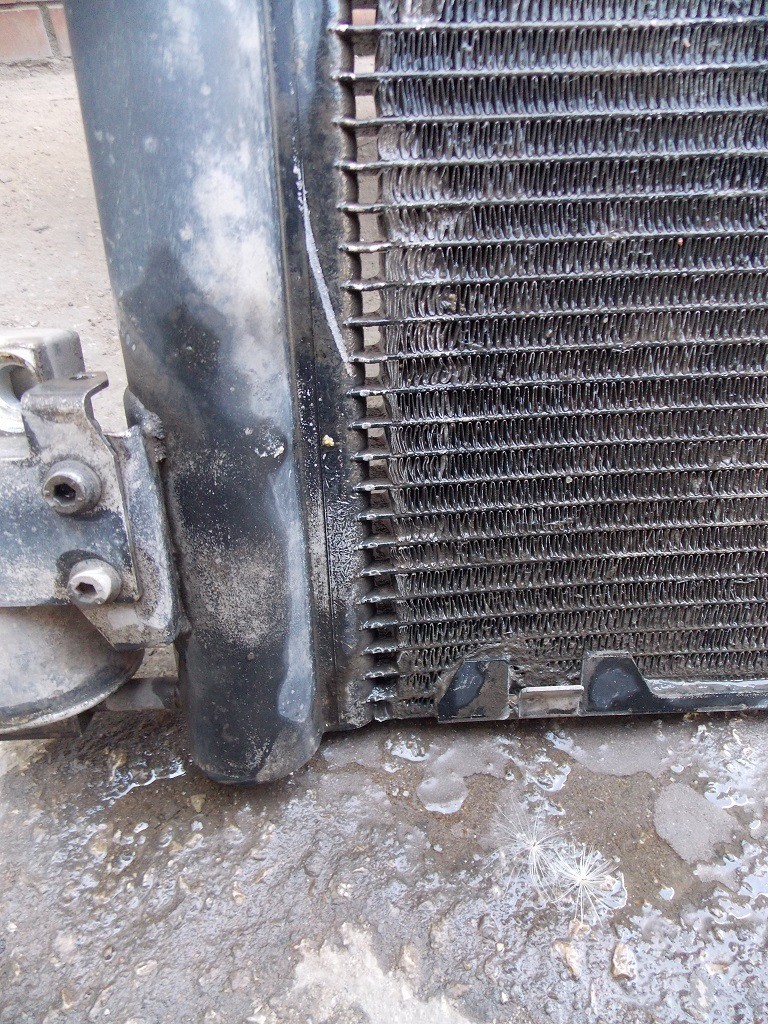

• Разрыв на стыке трубки с бачком. Трещины и разрывы по шву, в зоне перехода трубки в бачок, трудно запаять из-за сложности доступа, а нагрузки там высокие и велик риск отслоения пайки.

В случае если одна трубка имеет значительные дефекты, не позволяющие нормально ее запаять, трубку можно вообще исключить из контура. Для этого ее нужно аккуратно обрезать в местах перехода в бачки (снизу и сверху или слева и справа), после чего запаять образовавшиеся щели, как показано на видео.

Исключение одной трубки из контура немного снизит общую эффективность радиатора (пропорционально количеству трубок: если их 20 – примерно на 5%, если 10 – на 10%), но при этом можно добиться качественного заполнения щели припоем и надежной герметизации.

Удалять трубки можно только в радиаторах с параллельным их соединением. Если трубки соединены последовательно (по принципу змеевика), то после такого ремонта радиатор работать не будет, так как жидкость не сможет протекать через контур.

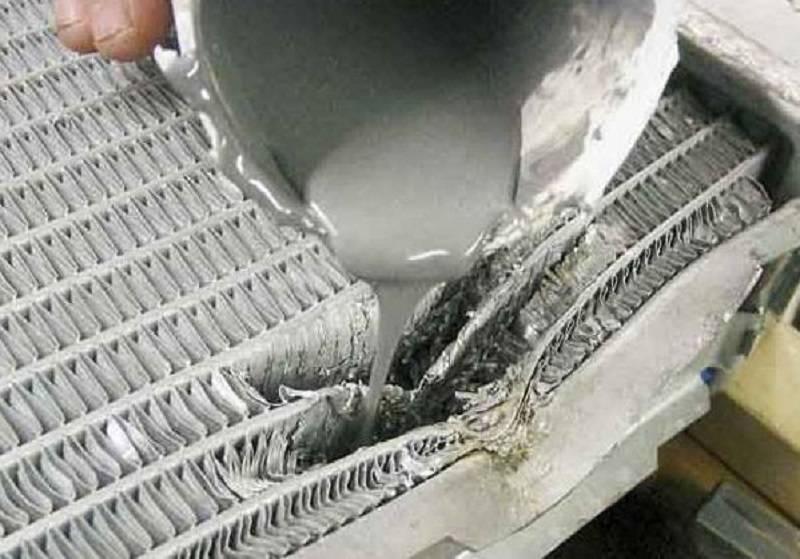

Использование холодной сварки

Этот метод пайки радиатора охлаждения двигателя не предполагает нагрева. Пробоину заклеивают специальным веществом, закрывающим повреждение. Ремонт выполняют так:

1. Подготавливают деталь. Для этого поверхность очищают от пыли, обезжиривают. Ветошь смачивают спиртом, аккуратно протирают ей радиатор. Прикладывать усилия нельзя, металл повредится еще больше.
2. Подготавливают клеящий состав. Его выбирают в соответствии с типом металла. Холодная сварка представляет собой густую смесь, которую нужно равномерно распределить по дефекту. Аккуратное нанесение улучшает качество шва. Дожидаются высыхания состава, осматривают паяный радиатор.

Почему трудно паять радиаторы из алюминия?

Для преодоления трудностей необходимо понять, с чем они связаны. Ведь невозможно решить проблему без осознания ее сути. Чем же вызвана особая трудность пайки алюминия?

Виной тому специфические химические свойства, присущие данному металлу. Благодаря высокой химической активности внешний слой поверхности любой алюминиевой детали быстро окисляется. Образуется так называемая «оксидная пленка» — тонкий слой оксидов алюминия, равномерно покрывающий всю поверхность детали.

Но в то же время такая пленка мешает соединению спаиваемых поверхностей. Для успешного проведения пайки деталей из алюминия, в том числе радиаторов отопления, необходимо сперва разрушить покрывающую поверхность оксидную пленку.

https://youtube.com/watch?v=_TmFjxBLEGA

Для ее удаления при пайке служат флюсы. Слово «флюс» для неспециалиста обычно связано со стоматологией. Но в паяльном деле так называется смесь органических и неограниченных веществ, выполняющих следующие функции:

• удаление оксидной пленки с поверхности;
• снижение натяжения поверхности пайки;
• защита от неблагоприятного воздействия на процесс пайки условий окружающей среды;
• улучшение растекания припоя по поверхности.

Важным свойством паяльного флюса является отсутствие реакции между ним и припоем. Исключением являются специальные флюсы для реактивно-флюсовой пайки.

В качестве флюсов для пайки алюминия обычно используются:

• цинк
• висмут
• кадмий
• комбинированные флюсы

При самостоятельной пайке алюминиевых радиаторов также широко используются самодельные флюсы, или плавни.

Порядок пайки

Правильная организация процедуры пайки алюминия предполагает основательную подготовку, без проведения которой не удастся добиться нужного результата. Перед тем как самому паять радиатор, следует внимательно ознакомиться с соответствующей инструкцией. В ней указывается, что подготовительный этап включает в себя зачистку восстанавливаемой зоны и приготовление паяльного состава требуемого качества.

Подготовительные операции

Перед началом пайки необходимо удалить старое покрытие и зачистить зону пайки

Перед тем как запаять алюминиевый радиатор с помощью флюса на основе канифоли, поврежденный участок подготавливается согласно следующей инструкции:

1. Удаляются остатки старого покрытия и следы загрязнения.
2. Зона пайки зачищается посредством абразива.
3. Сразу вслед за этим ее обезжиривают растворителем.

Прежде чем запаять радиатор, потребуется заранее приготовить флюс в металлическом тигле. Для этого канифоль сначала расплавляется газовой горелкой, после чего в расплав добавляются мелкие опилки железа, взятые в соотношении 1:2 (они выполняют функцию абразива). Одновременно с этим подготавливаемый состав перемешивается до состояния однородной массы.

Устранение небольших дефектов

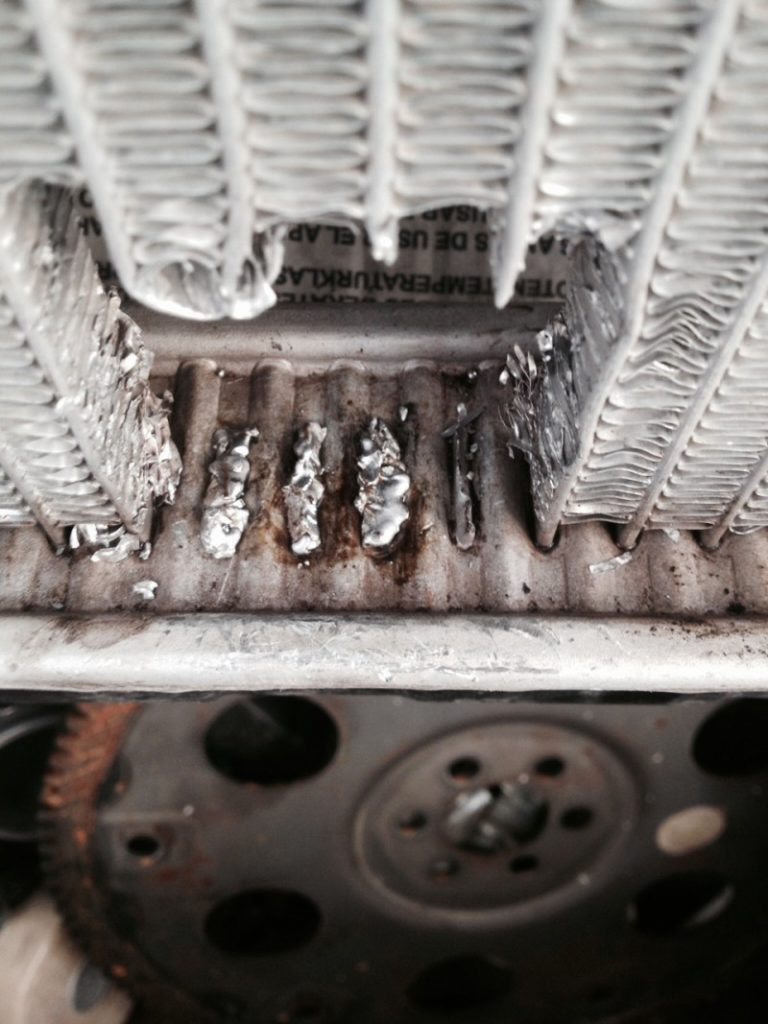

По завершении подготовительных операций переходят к самому процессу пайки:

Паяльником захватывается небольшое количество припоя.
Круговыми плавными движениями он наносится на заранее обработанное флюсом место.
В процессе обработки важно внимательно следить за тем, чтобы слой припоя распределялся по поверхности по возможности равномерно.

Восстановление значительных повреждений

Для восстановления значительной площади радиатора потребуется специальный состав — плавень

С необходимостью восстановления значительных по площади алюминиевых поверхностей приходится сталкиваться довольно часто. Потребуется специальный паяльный состав, называемый «плавнем». Перед его применением проводится подготовка обрабатываемой поверхности батареи, как это делалось для небольших участков.

Исходные компоненты для приготовления плавня:

• хлориды калия и лития;
• обычная поваренная соль;
• сульфат натрия;
• криолит.

Подготовленная в определенной пропорции смесь сначала основательно перетирается в ступке до состояния пудры. После этого она пересыпается в тигель, где тщательно перемешивается до однородной массы, годной для получения расплава.

Порядок пайки с использованием плавня:

1. Поврежденный участок тщательно прогревается посредством газовой горелки.
2. На подготовленное место тонким слоем наносится порция плавня.
3. Повреждение пропаивается оловянно-свинцовым припоем с добавкой малых количеств висмута.

Ремонт радиаторов сложной конфигурации

Пайка автомобильного радиатора

Возможны ситуации, когда требуется восстановить (распаять) алюминиевый радиатор автомобиля, имеющий множество труднодоступных мест. В этом случае методы, основанные на применении железно-канифольного флюса и приготовленного своими руками плавня, не подходят. Тонкостенные трубки медного или латунного радиатора автомобиля, например, из-за особенностей конструкции паять очень непросто. В указанной ситуации рекомендуется использовать низкотемпературный припой (НТП) с одновременной проклейкой восстанавливаемой поверхности. В перечень рассмотренных подготовительных операций следует добавить необходимость обжима плоскогубцами поврежденного участка радиатора или печки, что позволит уменьшить размеры отверстия.

По ходу пайки обрабатываемая зона сначала тщательно прогревается газовой горелкой, после чего в ее пламя вносится пруток НТП. Периодически проводя им по этому месту, нужно постараться сделать так, чтобы частички припоя цеплялись за края повреждения и постепенно «затягивали» его. На завершающей стадии потребуется герметизировать зону дефекта, используя для этого специальный высокотемпературный клей. С его помощью удается «заделать» все оставшиеся мелкие неровности и изъяны.

Как найти место протечки в системе охлаждения

Неисправности системы охлаждения выявляют в процессе технического обслуживания и ремонта автомобиля.

Для выявления повреждений радиатор снимают с места установки. Через специальное отверстие сливают теплоноситель в заранее приготовленную емкость. Для слива теплоносителя устройство несколько раз переворачивают и встряхивают.

Для обнаружения протечек используют два основных способа:

• визуальный;
• инструментальный.

Инструментальный метод проводится с помощью различного диагностического оборудования. При обнаружении протечки аппаратура издает световой и звуковой сигнал.

Выполнение пайки радиатора в домашних условиях

Пайка радиаторов системы охлаждения является классическим методом ремонта. Она применялась еще в начале прошлого века. В то время радиаторы изготавливались из меди или ее сплавов (обычно латунь). Технология пайки в то время была отработана. Медный чайник могли отремонтировать в любом городе. Процесс пайки выполняется при температуре плавления используемого припоя. Для выполнения пайки требуются следующие материалы и инструменты:

• мощный паяльник на 220 Вольт (лучше использовать молоткового типа мощностью 250 или 200 Ватт, при отсутствии – минимум на 100 Ватт);
• наждачная бумага средней зернистости;
• активный флюс;
• припой оловянно-свинцовый ПОС-60 или ПОС -40;
• растворитель для очистки поверхности.

Предварительно ремонтируемую поверхность радиатора очищают от посторонних загрязнений. Далее в случае необходимости для обеспечения доступа к месту пайки аккуратно удаляют охлаждающие ребра. Затем производят чистовую зачистку при помощи наждачной бумаги.

Паяльник (если он новый) предварительно залуживают. Для этого на его разогретое до рабочей температуры жало наносят активный флюс, далее на жало паяльника расплавляют припой. В случае отсутствия активного флюса можно использовать таблетку аспирина. При этом желательно не вдыхать «термоядерные» испарения от таблетки.

Далее активный флюс наносят на зачищенное место. После этого на жало паяльника наносят большую каплю припоя и производят процесс пайки. Он требует наличия небольшого опыта. Возможно, потребуется время, чтобы выполнить качественную пайку.

В случае алюминия

При повреждении алюминиевых радиаторов, ремонт будет несколько сложнее. Проблема заключается в том, что алюминий качественно спаять очень сложно. На поверхности материалов очень быстро образуется оксидная пленка, которая препятствует прилипанию припоя. В последнее время радиаторы, целиком изготовленные из алюминия, не применяют, а используют конструкции выполненные наборным способом из алюминиевых трубок, впрессованных в корпуса пластмассовых бачков.

Если же всё-таки возникла необходимость пайки алюминия, можно воспользоваться специально приготовленным для этого флюсом. Он представляет собой канифоль, в которую при застывании добавлены металлические опилки. Пользоваться таким флюсом надо быстро и умело. Можно купить специальный флюс для алюминия и подходящий припой, например, кастолин. Флюсовый состав наносят на предварительно разогретую поврежденную поверхность и после этого расплавляют паяльником.

Осуществляя поступательные движения, жалом зачищают алюминиевую поверхность. При этом металлические стружки и опилки, находящиеся в составе флюса, действуют как абразив, снимая загрязнение и оксидную пленку. Канифоль при этом сразу же покрывает очищенное место, не допуская к нему кислород. Далее пайка происходит так же, как и в случае с деталями из меди.
