Виды лампочек и типы цоколей

Классификация лампочек

1. Лампы накаливания имеют следующие параметры по мощности:

• 20 Вт (св. поток 250 Лм);
• 40 Вт (св. поток 400 Лм);
• 60 Вт (св. поток 700 Лм);
• 75 Вт (св. поток 900 Лм);
• 100 Вт (св. поток 1200 Лм);
• 150 Вт (св. поток 1800 Лм);
• 200 Вт (св. поток 2500 Лм).

2. Люминесцентные лампы имеют следующие параметры по мощности:

• 5-7 Вт (св. поток 250 Лм);
• 10-13 Вт (св. поток 400 Лм);
• 15-16 Вт (св. поток 700 Лм);
• 18-20 Вт (св. поток 900 Лм);
• 25-30 Вт (св. поток 1200 Лм);
• 40-50 Вт (св. поток 1800 Лм);
• 60-80 Вт (св. поток 2500 Лм).

3. Лампы светодиодные имеют следующие параметры по мощности:

• 2-3 Вт (св. поток 250 Лм);
• 4-5 Вт (св. поток 400 Лм);
• 8-10 Вт (св. поток 700 Лм);
• 10-12 Вт (св. поток 900 Лм);
• 12-15 Вт (св. поток 1200 Лм);
• 18-20 Вт (св. поток 1800 Лм);
• 25-30 Вт (св. поток 2500 Лм).

В описании пойдет речь о наиболее востребованных у современного потребителя моделях ламп, что в зависимости от вида и мощности могут использоваться в бытовых, промышленных целях. Это галогенные, люминесцентные, светодиодные, энергосберегающие модели и лампы накаливания.

Маркировка элементов

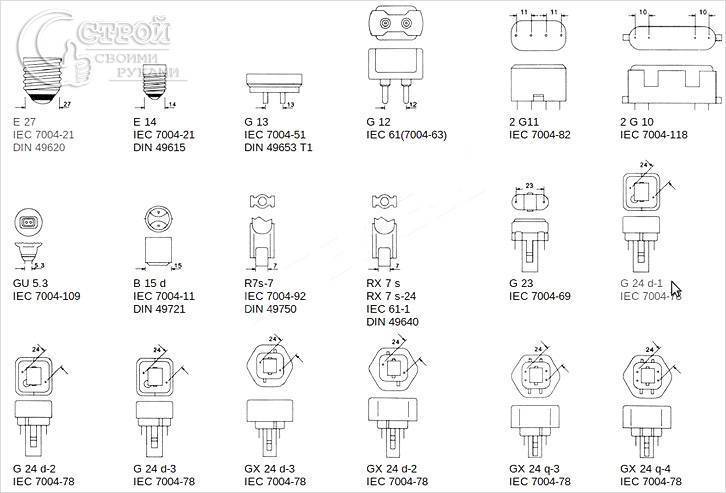

Типы цоколей и обозначения

Несмотря на то, что использование стандартного цоколя могло бы быть удобным, элементы менялись в зависимости от габаритов ламп и других параметров. Сегодня рынок осветительного оборудования предлагает покупателям широкий ассортимент цоколей, имеющих различные обозначения и маркировку. Маркировка элементов выглядит следующим образом:

• E – резьбовой цоколь (Эдисона),
• G – штырьковый цоколь,
• R – цоколь с утопленным контактом,
• B – штифтовой цоколь (Байонет),
• F – цоколь с одним штырьком,
• a – цилиндрический штырёк,
• b – рифленый штырёк,
• c – штырёк специальной формы,
• S – софитный цоколь,
• K – цоколь с кабельными соединениями,
• H – цоколь для ксеноновых ламп,
• P – фокусирующий цоколь,
• T – телефонный цоколь,
• W – контакт выполняется посредством токовых вводов, находящихся на стеклянной части лампы.

Цоколь байонет

Буква обозначает тип цоколя, а следующее после нее число – расстояние, существующее между контактами, либо диаметр устройства в месте соединения. Следующие далее буквы рассказывают о численности контактных устройств: пластин, штырьков, гибких соединений:

• s — один контакт,
• d — два контакта,
• t — три контакта,
• q — четыре контакта,
• p — пять контактов.

Часто можно увидеть буквенные уточнения к некоторым типам цоколей:

• U – энергосберегающий прибор,
• V – устройство с коническим концом,
• A – лампа автомобильная.

Например, расшифровывать надпись на цоколе B10А следует так: лампа автомобильная с штифтовым цоколем диаметром 10 мм.

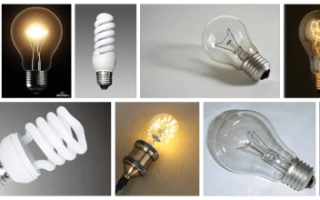

Классификация лампочек

Далее рассмотрим наиболее популярные в быту осветительные приборы, среди которых стоит отметить лампу накаливания, галогенную, энергосберегающую, люминесцентную и светодиодную лампу.

Лампа накаливания.

Лампа накаливания является самым массовым из всех типов ламп и, вероятнее всего, вы с ней знакомы. Она так востребована из-за низкой себестоимости и несложной конструкции. Применяется в простейших видах осветительных приборов. Но у ламп накаливания есть огромный недостаток – такой светильник сильно уступает по техническим свойствам своим собратьям. Длительность ее эксплуатации равна 1 000 часов, хоть это не такой уж серьезный, но все же минус. Многие модели ламп накаливания выпускают с цоколями Е14 и Е27.

Существуют и рефлекторные виды светильников накаливания. Они отличаются посеребренной поверхностью. Это дает возможность направлять свет в какой-то конкретный участок, по этой причине такие осветительные приборы применяются для получения направленной освещенности помещения. Сегодня вы можете приобрести рефлекторные приборы для освещения R50, R63 и R80, где цифра является диаметром прибора. У них типы патронов другие, а цоколь E14 либо Е27.

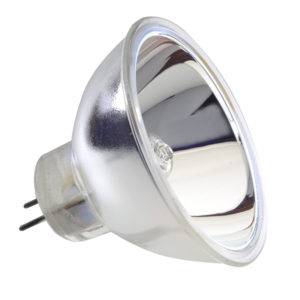

Галогенные лампы.

Отличаются длительным сроком эксплуатации – 4 000 часов. Имеют высокий индекс цветопередачи, который составляет 100%. У них размеры меньше, чему у обыкновенной лампы, форма тоже бывает разная, соответственно, и область применения значительно шире. Цоколь для галогенных ламп – G9, G4, R7s, GU10.

Энергосберегающие лампы.

Такие осветительные приборы получили достаточно широкое распространение на сегодняшний день. Они пользуются огромным спросом среди потребителей. Такими типами лампочек пользуются так часто из-за того, что они могут снизить расходы на электричество. Реализуются они везде, а смонтировать их не составляет особого труда.

Новейшие технологии в производстве позволили создать энергосберегающие лампы компактного размера, разнообразной мощности, различных форм, а также с продолжительным сроком эксплуатации

Но важное значение имеет то, что они не любят постоянного включения и выключения, так как при этом снижается срок их эксплуатации

Виды ламп

Важный момент: на сегодняшний день небольшие энергосберегающие лампочки вы можете купить с почти любыми видами цоколей: Е27, G13, GU10, G9, GU5.3, G4, GU4. Кроме того, они используются с типом цоколя E14.

Люминесцентные лампы.

Их принято также именовать трубчатыми либо линейными из-за особой формы. Буква Т – это диаметр, а число – это диаметр в дюймах. К примеру, T12 (диаметр 12/8 дюйма).

Они также именуются «энергосберегающими», однако это не главное их достоинство. А основное преимущество – это длительный период эксплуатации, составляющий 25 000–100 000 часов. Если переведем это число в годы, то выходит 3–12 лет постоянной работы.

На сегодняшний день принято различать типы цоколей и для светодиодных ламп. Кроме того, бывает и лампочка без цоколя. Выглядит она как обычная.

Лампы с цоколем G13 сегодня так же востребованы, как светодиодные модели. Они не быстро нагреваются. По этой причине лампы с цоколем G13 лучше использовать в помещении, где строго соблюдается температурный режим.

Преимущества и недостатки

Практически в каждом доме осветительные приборы оснащены винтовыми патронами. В советское время диаметр в 90 % случаях составлял 27 мм, сегодня не менее 50. Поэтому главным преимуществом цоколя е27 является его широкое применение.

Из минусов можно выделить способность металла ржаветь. Если образовалась коррозия, то выкрутить лампу из патрона будет практически невозможно. Также встречаются некачественные изделия. Их изготавливают с нарушением относительно допустимых погрешностей (по ГОСТу) по диаметру и углу витков.

Еще один важный положительный момент касается мощности светового потока. Только e27 цоколь способен справиться с лампами в 300-350 Вт. А светодиодные изделия могут освещать помещение сотнями Люмен.

В отличие от других конструкций цоколя запатентованная Эдисоном не поддается деформациям. Для изменения формы потребуется приложить заметные усилия, которые во время транспортировки или падения отсутствуют.

Технология изготовления контактного элемента ламп и используемые для этого материалы обходятся производителям относительно не дорого. А так как спрос неизменно велик на продукцию, то итоговая стоимость ламп с таким цоколем оказывается самой низкой. Другие цоколи стоят дороже.

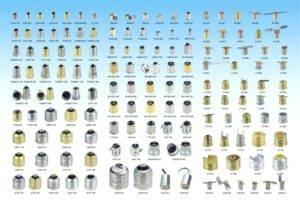

Разновидности цоколей для ламп

Различают несколько видов цоколей ламп, получивших широкое применение в самых разных сферах. Из-за этого их принято классифицировать; согласно этой классификации все разновидности бывают определенной категории. Кроме того, обычно мы в большинстве случаев имеем дело со следующими двумя цоколями лампочек: резьбовым и штырьковым.

Резьбовой.

Традиционно подразумевается, что резьбовой цоколь – это и есть винтовой. Его принято маркировать буквой Е. Цоколь E27 получил широкое применение в большинстве типов ламп, среди которых и бытовые. После буквы непременно отмечается число – это диаметр резьбового соединения. В бытовой лампочке применяется 2 размера – E27 и E14.

У обычной лампы накаливания резьбовой тип цоколей E27 или, как еще его принято называть, миньон. У многих новейших осветительных приборов такая конструкция. Она самая удобная для использования, и пользуется спросом у широких масс населения. Габариты резьбового соединения для ламп не менялись в течение нескольких десятков лет, по этой причине даже новые светодиодные лампочки, приобретенные сегодня, можно вкрутить в старую люстру. Кроме того, лампа с цоколем типа E отличается своими размерами – она имеет малый вес.

В Америке стандартные размеры цоколей совсем иные, чем в Европе. Это связано с тем, что там в сети напряжение составляет 110 В. Чтобы нечаянно не вкрутить европейскую лампочку, нужно помнить, что диаметр у них другой: Е12, Е17, Е26 и Е39.

Классификация цоколей

Штырьковый.

Эта разновидность тоже получила широкое применение в различных областях. Этот цоколь состоит из 2 металлических штырьков, играющих в то же время роль электрического контакта. Эти штыри обеспечивают удержание прибора в патроне, потому что их вставляют в патрон очень плотно. Размеры штырей бывают разного диаметра. Цоколь маркируется буквой G, обозначающей, что это штырьковый тип, а число после нее указывает на расстояние между штырьками. К примеру, цоколь G4, цоколь G9, цоколь G5 либо G13. Последний, G13, получил сегодня широкое распространение в лампах-трубках. Они имеются в каждом подъезде.

Такой тип цоколей можно встретить у разных ламп: накаливания, люминесцентных, галогенных. Цоколь G очень распространен в светодиодном освещении. Кроме того, лампы с таким цоколем вы можете приобрести и для обычной старой люстры.

Кроме обыкновенных, указанных ранее, существуют также виды лампочек и типы цоколей, которые не так востребованы, однако успешно используются в разнообразных осветительных приборах:

• Тип с утопленным контактом (R). Он получил широкое применение главным образом в технике, которая работает с высокой интенсивностью с питанием от переменного тока.
• Штифтовой вариант (В) позволяет очень легко сменить лампочку в патроне благодаря тому, что у него несимметричные контакты по бокам. Практически это усовершенствованный вид резьбовой разновидности.
• Одноштырьковый (F), который в свою очередь бывает цилиндрическим, с рифленой областью и особенной формой.
• Софитный (S) используется в осветительных приборах гостиниц и транспортных средств. Отличается симметричным расположением контактов.
• Фиксирующий (P) используется в специальных мощных прожекторах и фонарях.
• Телефонный (Т) оснащен маленькой лампочкой для разнообразных пультов, какой-либо подсветки.

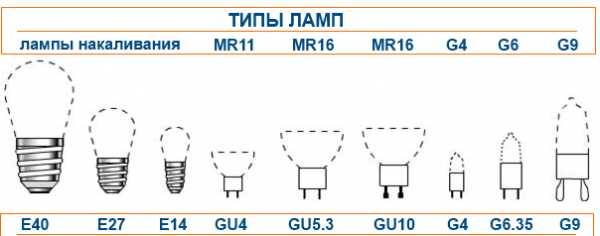

Варианты цоколей для разных патронов

В большинстве случаев на цоколе имеется, кроме основной маркировки, еще одна буква. Она обозначает подвид этого светильника:

• V – вариант с коническим концом.
• U – цоколь люминесцентных ламп.
• A – лампочка для машин.

Область применения

Постаменты в зависимости от их типа могут применяться в разных областях. Так, резьбовой постамент зачастую применяется в домашних источниках освещения. Устанавливается в люминесцентные, галогеновые и светодиодные лампочки.

G-постамент, также как и винтовой цоколь, может быть установлен во всех типах световых устройств. Разновидности штырькового цоколя могут быть применяться в настольных светильниках, в световых устройствах для ванной комнаты, декоративных и акцентных светильниках, в домашних люстрах.

R-металлический элемент светильника используется в световых устройствах с высокой интенсивностью, которые функционируют за счет переменного тока (в торшерных лампочках, настенных и полочных светильниках).

S-постамент раньше применялся исключительно для подсветки сцены, теперь сфера применения значительно расширилась. Может использоваться в источниках освещения предназначенных для подсветки зеркал, прожекторах и многих других устройствах.

B-цоколь применяется в основном для автомобильного освещения.

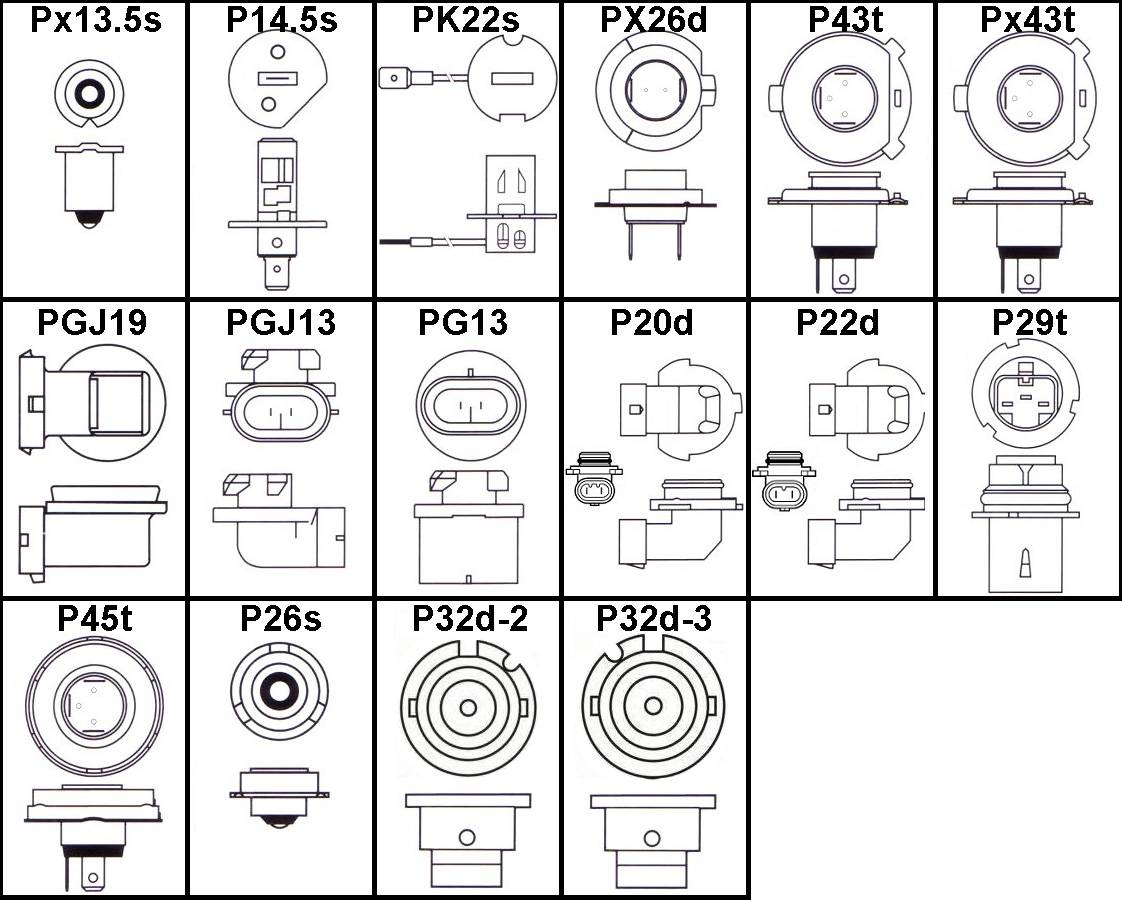

P-цоколь применяется в прожекторах, автомобильном освещении, фонарях и прочих устройствах.

T-цоколь используется в пульте управления, в качестве подсветки в машине, сигнальных лампочка и прочих устройствах.

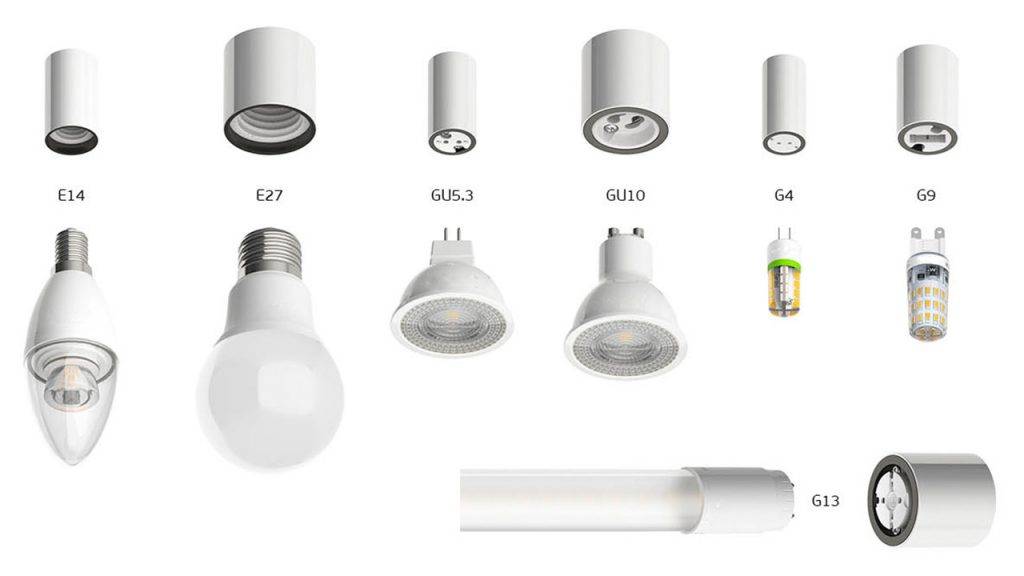

Виды цоколей ламп на светодиодах

Одним из критериев, по которым различают светодиодные лампы, является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.

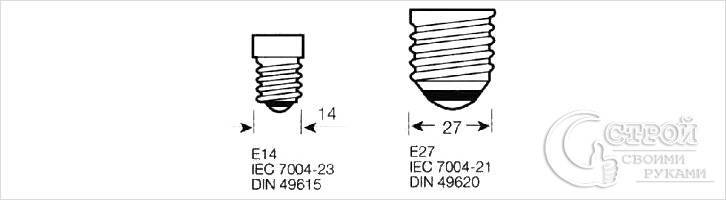

Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип. Как правило, лампы Е27 функционируют в условиях переменного тока и при напряжении 220 В.

Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.

GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.

Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.

G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.

Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы (+)

Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.

Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.

Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.

Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

Какие бывают цоколи и их маркировки?

Цоколи бывают из металла, пластика или керамики.

На практике применяются два основных вида:

• резьбовые (маркируются буквой Е).
• штырьковые (маркируются литерой G).

У цоколей первого вида снаружи имеется винтовая резьба, при этом:

• резьбовые держатели применяются в компактных энергосберегающих, диодных, галогенных лампах, которые вставляют в люстры и бра;
• миньоны Е14 в декоративном или классическом исполнении используются в быту;
• изделия с цоколем наибольшего размера применяются в приборах уличного и промышленного освещения;
• такие элементы устанавливаются в лампы накаливания повышенной мощности: металлогалогенные, ртутные или натриевые.

Виды и маркировки резьбовых цоколей ламп освещения на 220 вольт приведены в таблице:

Тип	Диаметр (мм.)	Наименование цоколя
E5	5	Микроцоколь (LES)
E10	10	Миниатюрный (MES)
E12	12	Миниатюрный (MES)
E14	14	»Миньон» (SES)
E17	17	Малый (SES)(110В)
E26	26	Средний (ES)(110В)
E27	27	Средний (ES)
E40	40	Большой (GES)

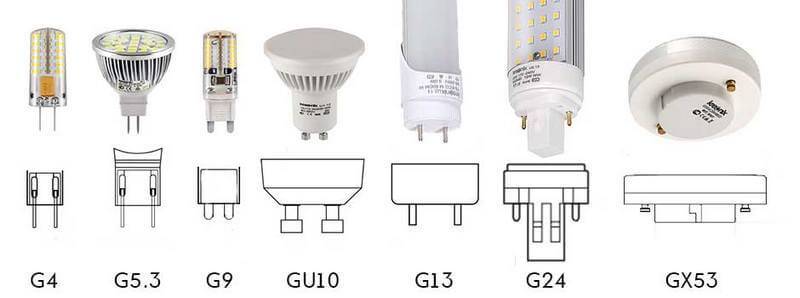

Штырьковый держатель:

• встречается практически во всех существующих видах ламп;
• соединение источника света с патроном в цоколе такого типа реализовано с помощью двух металлических элементов, которые являются токопроводящими контактами;
• фиксация лампы в патроне зависит от плотности прилегания контактных отверстий и штырьков.

Типоразмеры и разновидности штырьковых цоколей приведены в таблице:

Тип	Расстояние между штырьками (мм.)	Цоколь	Патрон	Лампа

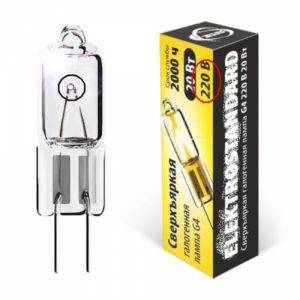

G4, GU4, GY4	4	G4	G4	Галогенная G4
G5	5	G5	G5	Люминесцентная G5
G5.3, GU5.3, GX5.3	5,3	GU5.3	GU5.3	Галогенная GU5.3
GY6.35	6,35	GY6.35	GY6.35	Галогенная GY6.35
G9	9	G9	G9	Галогенная G9
GU10	10	GU10	GU10	Галогенная GU10
G12	12	G12	G12	Металлогалогенная G12
G13	13	G13	G13	Люминесцентная G13
GX24	24	GX24	GX24	Люминесцентная GX24

Основные типы цоколей описаны в видеоролике от канала Chipdip.

Дополнительные виды цоколей

Наряду с традиционными, существуют и дополнительные виды цоколей ламп освещения, применяемые в промышленности и автомобилестроении.

Нетипичные виды креплений и их особенности представлены в таблице:

Вид	Характеристика
С утопленным контактом	Применяются в лампах, имеющих незначительный вес и размер.
Штифтовые	Являются усовершенствованным аналогом цоколя резьбового типа и отличаются удобной и максимально быстрой заменой лампочки в патроне.
Софитные	Применяются в освещении дорогих отелей и магазинов, в приборах автомобиля, а также задействованы при организации освещения различных публичных мероприятий.
Фокусирующие	Используются в мощных прожекторах и фонарях.
Телефонные	Устанавливаются в лампочках, которые монтируются в электронные пульты управления, щитки сигнализации и автоматики.

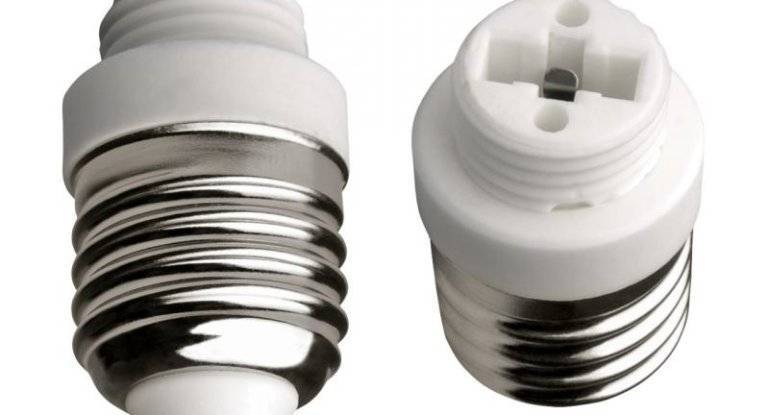

Обзор новых моделей ламповых цоколей, способных заменить традиционные, приведен в видео от канала Waterleak.

Маркировка цоколей

В системе маркировочных обозначений используются буквенно-цифровые сочетания.

Первая буква указывает на тип цоколя:

• E — резьбовой (Эдисона);
• G — штырьковый;
• R — с утопленным контактом;
• S — софитный;
• P — фокусирующий;
• T — телефонный.

Число, следующее за заглавной буквой, — это величина внешнего диаметра соединительной части элемента или расстояние между штырьками (мм).

Строчные буквы указывают численность контактных пластин или гибких соединений:

• s — один контакт;
• d — два контакта;
• t — три;
• q — четыре;
• p — пять.

В маркировке штырьковых видов могут указываться геометрические особенности цоколя — на это указывает ещё одна заглавная латинская буква:

• U;
• X;
• Y;
• Z.

Маркировка основных видов цоколей.

Традиционные лампы накаливания (ЛОН)

Прибор этого типа состоит из цоколя, где располагаются контакты, предохранителя, элемента накаливания и стеклянного баллона.

Спираль обычно выполняется из сплава с вольфрамом, который способен продолжительное время выдерживать высокую температуру горения +3200 °C. Чтобы продлить время выгорания, баллон заполняют аргоном либо другим инертным газом; в некоторых устройствах, наоборот, создают вакуум.

Для функционирования лампы электрический ток пропускают через проводник, имеющий малое сечение и низкую степень проводимости. Энергия разогревает спираль, которая излучает световые волны.

Для освещения помещений применяются различные виды ламп, выбор которых зависит от предназначения источника света, требуемой яркости и прочих критериев

Существует огромное разнообразие лампочек общего назначения или сокращенно ЛОН: обычного размера или миниатюрные для местного освещения.

По типу исполнения колба может быть:

• окрашенная;
• из матового стекла;
• зеркальная.

Модификации ЛОН могут иметь колбы не только с бесцветным, но и с разноцветным прозрачным стеклом. Как правило, их применяют в декоративных целях.

Спросом пользуются модели с баллонами из матового стекла, дающие мягкий равномерный свет, который особенно уместен для освещения спальных и детских комнат.

Наиболее продвинутыми моделями этого типа являются криптоновые, биспиральные светильники, которые обладают повышенными характеристиками. Тем не менее, они уступают по качествам другим категориям осветительных приборов

У зеркальных устройств часть баллона покрывается специальным составом, который отражает свет, направляя его узким потоком.

Подобные приборы часто вставляют в потолочные светильники, поскольку они позволяют отбрасывать свет только вниз, не освещая и не нагревая верхнюю поверхность.

Лампочки, работающие от напряжения 12, 24, 36 В, требуют минимального расхода электричества, однако дают очень тусклый слабый свет. Их применяют в электрофонариках или для аварийного освещения.

Технические характеристики ЛОН:

• светоотдача — 9-19 Лм/вт;
• мощность — 25-150 Ватт;
• период эксплуатации в среднем тысяча часов при напряжении 220 В;
• КПД – менее 30%.

К достоинствам относится низкая цена, простой и доступный каждому монтаж, приятный желтоватый свет освещения.

Недостатков у приборов накаливания значительно больше: они отличаются хрупкостью, быстро перегорают при перепадах напряжения, кроме того, у них сильно нагревается поверхность, что может стать причиной пожара.

Применение

Первые светодиоды, поставляемые на рынок, выпускались в корпусах из металла. Постепенно его стала заменять пластмасса. При этом по цвету она, как правило, выбирается с учетом цвета свечения светодиода. Однако довольно часто встречаются также прозрачные пластмассовые корпуса.

Рассматриваемые электронные устройства находят широкое применение в самых разных сферах. Это обусловлено тем, что практически все виды светодиодов характеризуются:

Энергоэффективностью;

Долгим сроком службы;

Возможностью определять цвет свечения, а также регулировать его мощность;

Безопасностью;

Экологичностью.

Если говорить об энергоэффективности, светодиоды при одинаковой световой отдаче могут иметь существенно меньшую мощность, чем обычные лампы. Меньшая мощность светодиода при этом снижает общую нагрузку на энергосистему здания. Срок службы устройств может в несколько десятков раз превышать тот, что характеризует обычные лампы. При этом с точки зрения функций светодиоды могут совершенно не уступать им.

По мере образования массового спроса на подобные изделия, а также их удешевления, светодиоды все чаще применяются в тех же целях, что и обычные лампы. Каких-либо сложностей в инсталляции соответствующих решений в сравнении с традиционными осветительными приборами не возникает

Важно только убедиться в том, подходит ли конкретный светодиод для установки в электросеть помещения. Для этого может потребоваться заблаговременно — перед закупкой светодиодов – выявить ее основные параметры

Какие еще преимущества могут иметь рассматриваемые решения?

Так, можно отметить, что цветовая температура светодиода может быть практически любой — в том числе при сочетании указанных выше цветов. Кроме того, устройства можно дополнять различными светофильтрами, которые могут значительно расширить сферу применения светодиодов с точки зрения подбора требуемой цветовой температуры.

Возможность управления мощностью свечения — еще одно преимущество рассматриваемых устройств. Данная опция отлично сочетается с их высокой энергоэффективностью. Мощность светодиода может регулироваться в автоматическом режиме — исходя из фактических условий пользования осветительными приборами. И это практически не влияет на срок их службы.

Понимая, что светодиодная лампа – это инновационный источник света, экономный в потреблении, большинство людей при этом не разбирается в маркировке этих изделий. Знать, что означают написанные на лампах буквы и цифры, просто необходимо – это поможет выбрать нужную LED-лампу, подобрать именно те параметры, которые вы желаете.

Светодиодная лампа – это не простой источник света с нитью накаливания, это сложное устройство, имеющее множество модификаций, в зависимости от которых различаются и условия их правильной эксплуатации. Для того они и маркируются, чтобы потребитель мог легко выбрать LED-лампу по нужным ему параметрам.

Маркировка элементов

Типы цоколей и обозначения

Несмотря на то, что использование стандартного цоколя могло бы быть удобным, элементы менялись в зависимости от габаритов ламп и других параметров. Сегодня рынок осветительного оборудования предлагает покупателям широкий ассортимент цоколей, имеющих различные обозначения и маркировку. Маркировка элементов выглядит следующим образом:

• E – резьбовой цоколь (Эдисона),
• G – штырьковый цоколь,
• R – цоколь с утопленным контактом,
• B – штифтовой цоколь (Байонет),
• F – цоколь с одним штырьком,
• a – цилиндрический штырёк,
• b – рифленый штырёк,
• c – штырёк специальной формы,
• S – софитный цоколь,
• K – цоколь с кабельными соединениями,
• H – цоколь для ксеноновых ламп,
• P – фокусирующий цоколь,
• T – телефонный цоколь,
• W – контакт выполняется посредством токовых вводов, находящихся на стеклянной части лампы.

Цоколь байонет

Буква обозначает тип цоколя, а следующее после нее число – расстояние, существующее между контактами, либо диаметр устройства в месте соединения. Следующие далее буквы рассказывают о численности контактных устройств: пластин, штырьков, гибких соединений:

• s — один контакт,
• d — два контакта,
• t — три контакта,
• q — четыре контакта,
• p — пять контактов.

Часто можно увидеть буквенные уточнения к некоторым типам цоколей:

• U – энергосберегающий прибор,
• V – устройство с коническим концом,
• A – лампа автомобильная.

Например, расшифровывать надпись на цоколе B10А следует так: лампа автомобильная с штифтовым цоколем диаметром 10 мм.

Умные цоколи

Вещи, которые когда-то казались чем-то подобным волшебству, постепенно внедряются в нашу жизнь. Один из ярких примеров – это умный цоколь.

Его конструкция содержит непосредственно основание цоколя, как правило, с резьбовым соединением для подключения к электрической сети. В верхней части расположен патрон, в который устанавливается светодиодная лампа освещения. Таким образом, лампа имеет как бы два цоколя – родной и умный.

Особенность данного цоколя – наличие электронной схемы управления, для сохранения её работоспособности и защиты от перегрева, такие лампы имеют ограничение по мощности не более 60 Вт.

Умный цоколь

Управляется такой цоколь как с обычного выключателя путем переключения клавиш, так и со смартфона по связи Bluetooth. Единственный нюанс, что для управления цоколем на расстоянии со смартфона необходимо, чтобы положение стационарного выключателя всегда было в положении «включено». При его отключенном положении связь со смартфоном теряется.

При выборе умного цоколя обратите внимание на версию вашей операционной системы, она должна поддерживать специальное приложение, с помощью которого выполняются следующие команды:

• Включить/отключить лампу
• Задать расписание для включения/отключения лампы в нужное время и день недели.
• Таймер. Включает/отключает лампу через заданный промежуток времени.
• Функция «я дома». Включает лампу при вашем приближении и отключает при отдалении.

В зависимости от завода – изготовителя умного цоколя ряд функций может быть дополнен.

Несмотря на удобность системы, она имеет ряд минусов:

• Итоговая стоимость, которая складывается из:
• цена светодиодной лампы 60 Вт, равнозначной по яркости стандартной лампе накаливания 100 Вт. Разница в цене увеличивается в 5-10 раз.
• Цена непосредственно умного цоколя (от тысячи рублей и выше).

Таким образом, для установки умного цоколя в одной точке потребуются значительные затраты. При установке умного цоколя в люстре стоимость зависит от количества ламп в ней.

• Необходимость постоянного включения связи Bluetooth.
• Сохранение работоспособности только при наличии постоянного напряжения электрической сети.
• Отсутствует сигнал о перегоревшей лампе.
• Отсутствие возможности управлять одновременно группой ламп.
• Масштабная конструкция удлиняет лампу, как следствие лампа длиннее плафона.

Умный цоколь будет полезен для людей с ограниченными возможностями, в случае долгой поездки для имитации нахождения хозяев в квартире.

Мощность



Помимо прочего, лампы отличаются по показателям мощности. Здесь имеется в виду, конкретное количество энергии, которое осветительный элемент потребляет за час. Мощность лампы принято измерять в Ваттах. Для наглядности этот параметр наносится на корпус лампы. Стоит сказать, что наиболее распространёнными являются лампочки в 60, 75 и 100 Ватт. Однако в зависимости от ситуации и предполагаемых условий эксплуатации этот параметр необходимо подбирать. К тому же, как несложно догадаться, чем выше мощность, тем выше и потребление энергии, а значит, и расходы по платежам. Так что параметр достаточно важный.

Виды источников света с цоколем g4

 Галогеновые лампы g4 12v

С отражателем

Дополняются куполообразным отражателем. Отражатель необходим для направления излучения в нужное пространство.

Отражатель может быть покрыт особым составом, который отражает инфракрасное излучение от вольфрамовой спирали обратно на спираль. В итоге снижаются теплопотери, что приводит к увеличению срока службы и уменьшению потребления электричества. Такие лампы называются IRC-галогенные.

IRC-галогенные

Галогенные люстры

Миниатюрные лампочки для стильных люстр.

Самый простой тип – капсульный. Он может работать и от низкого напряжения, и от 220 В. Разницу можно увидеть в форме спирали или прочитать на упаковке.

Капсульная галогенная лампа с рабочим напряжением 12 В

Чаще всего встречаются источники света капсульного типа.

Капсульная «галогенка» с рабочим напряжением 220 В

Светодиодные лампы g4 220v

Различия во внешнем виде led зависят от мощности. Чем выше мощность, тем больше светодиодов.

С увеличением мощности растет количество светодиодов

Led-лампа, которая светит на 360⁰ вокруг себя, называется «кукуруза». Она ярко светят, но в выключенном состоянии не очень эстетична.

Led-лампа «Кукуруза»

Еще выделяют формы лепестка, капсулы и свечки. Они подходят для точечной подсветки и для декоративного освещения.

Лепесток

Капсула

Свеча

 Светодиодные лампы g4 12v

По формам они совпадают с лампами 220 В. Низковольтные свечи, капсулы и лепестки активно используются в освещении автомобилей. К перечисленным видам добавляются еще дисковая модель («таблетка») и капсульная лампа с единственным диодом.

«Таблетка»

«Таблетка» используется для создания направленного потока света, максимальный угол рассеивания света — 120⁰.

Модель с одним диодом

Кроме формы обе группы светодиодных источников света различаются типом диодов.

SMD диоды – это кристаллы, покрытые люминофором. Угол рассеивания света одного кристалла от 20⁰ до 140⁰. Хорошо отводят тепло, долговечны.

SMD диоды

СОВ-матрица – кристаллы приклеены на одну подложку и залиты люминофором. Расположены очень плотно, светят ярко, угол рассеивания от 180⁰ до 220⁰.

СОВ-матрица

Filament. Кристаллы монтируются на стеклянные нити и покрываются люминофором. Освещают на 360⁰ вокруг себя.

Filament

Описание типовых устройств и их предназначение

Различают следующие типы цоколей ламп: резьбовые и оснащенные поверхностными контактами.

Цоколь Эдисона

Лампы с резьбовым цоколем Эдисона считаются самыми популярными на рынке осветительных приборов. Изначально таким типом устройств оснащались лампы накаливания. Сегодня резьбовой цоколь применяется в конструкции энергосберегающих ламп. Форма и принцип работы элемента остается неизменным и одним из самых удобных. Число, следующее за буквенным обозначением устройства (Е), говорит о его диаметре в месте соединения.

Цоколи галогенных и люминесцентных ламп

В небольших галогенных лампах, также как и в люминесцентных приборах, предназначенных для потолков, установлен штырьковый цоколь (G). Разница между контактами в устройстве может быть минимальной, всего несколько миллиметров, но путать их ни в коем случае не рекомендуется. Цифровое значение, следующее после буквы G, указывает на расстояние, существующее между контактами в миллиметрах.

Галогенная лампа

Осветительные конструкции, обладающие высокой мощностью и большой температурой нагревания, требуют применения особенных цоколей. В трубчатых кварцевых и галогенных лампах, имеющих небольшие размеры и вес, и функционирующих от сетей переменного тока 220 В, 50 Гц, применяются элементы с утопленным контактом (R). Первые цифры, следующие после буквы, например, R7s сообщают о диаметре равном 7 мм и наличии двух контактов. Далее идут числа, которые позволяют определить строительную длину лампы: 78 мм, 118 мм.

Софитный цоколь

Цоколь софитный (S), используемый в осветительных приборах для ванных комнат, подсветки для витрин или зеркал, оборудовании для театральных сцен, располагается либо с двух сторон лампы трубчатого вида, либо с одной, как одиночное устройство. Число, проставляемое за буквой S, указывает на величину диаметра. Часто подобный цоколь применяется в устройстве автомобильных ламп. Например, для подсветки в салоне машины используется цоколь SV – софитный с коническим концом.

Фокусирующий цоколь

На первый взгляд, фокусирующий цоколь с утопленным окончанием (P) очень схож с софитным элементом. Но их различие в существовании дополнительной рассеивающей площадке, которым оснащена фокусирующая конструкция. Устройство применяется в прожекторах, фонарях, кинопроекторах, навигационных огнях. Благодаря сборной линзе, существующей в цоколе лампы накаливания, поток света направляется в определенную сторону. Числовое значение говорит о величине диаметра фокусирующего фланца или соединительной части цоколя, где лампа устанавливается в горизонтальном положении.

Лампа, оснащенная телефонным цоколем (Т) с утопленным контактом, чаще всего используется в качестве подсветки в автомобилях, на зеркалах. Число сообщает о размере внешней ширины основания, оснащенной контактными выводами.

Устройство с утопленным контактом типа W является, по сути, элементом лампы, через колбу которой наружу выводятся проволочные питающие контакты. Общая толщина стеклянной части с одним токовым вводом обозначается следующими за буквой W цифрами. После знака умножения проставлено число, определяющее ширину основания цоколя. Обычно такие устройства служат указателями поворотов на автомобилях.

Основные выводы

Видов цоколей для светодиодных (LED) ламп достаточно много, но наиболее популярными считаются устройства типа Е и G.

При выборе держателя учитывайте, что не все лампочки работают при одинаковом напряжении.

Одни источники света функционируют от сети 12 – 24 B, а другие – при 220 B.

Практический каждый цоколь имеет свое назначение, что повышает его эффективность.

Перед покупкой цоколя определитесь, где светильник будет использоваться, при каких условиях.

Кроме того, подберите лампу с подходящим напряжением, измерьте окружность патрона или изучите техническую документацию к светильнику и узнайте какое электрическое напряжение у вас дома.

ПредыдущаяЦоколи и патроныЛампочки с цоколем E10СледующаяЦоколи и патроныКак выбрать лампу с цоколем типа G13

https://www.youtube.com/embed/
