Способы заведения на стены
Бесспорно, классической методикой является опирание на 2 стороны. В этом случае изгиб происходит под массой нагрузки, а арматура подхватывает создающееся напряжение. Главное условие успеха — соответствие создающейся нагрузки и параметров плиты. Иногда стараются опирать на 3 стороны. Эта методика имеет альтернативное название — опирание с задвижкой.
Подобный подход допустим, если поставить плиты по ширине невозможно, а монолитный блок делать не имеет смысла. Технически подобное решение хуже, чем опирание на 2 стороны. Плиты на длинной стороне нежелательно заводить на стену с глубиной, превышающую толщину самого изделия. В противном случае возникнут защемления. Особенно опасны они для сборных конструкций.
Категорически нельзя:
- опирать плиту на две длинные стороны;
- ставить вспомогательную опору в пролете;
- опирать плиту на две стены, вынося часть в качестве балкона или консоли.
Что собой представляют бетонные плиты: цена на основные типы изделий
Ни одно строительство не обходится без использования железобетонных перекрытий, которые помогают значительно ускорить возведение постройки. Различных размеров железобетонные плиты перекрытия используются для отделения нижнего этажа от верхнего. Главная задача изделий – обеспечить жёсткую конструкцию здания. Все плиты отличаются прямоугольной формой, изготавливаются из разных типов бетона, а дополнительную жёсткость панелям обеспечивает металлическая сетка и арматурная проволока.
Готовые плиты перекрытия относятся к категории сборных железобетонных изделий.
Благодаря большому выбору типов и размеров ЖБ-плиты перекрытия имеют широкий диапазон использования. Конструкции применяются для формирования фундамента постройки и для того, чтобы отделить подвал от вышерасположенных этажей, а также для оформления чердачного помещения. В некоторых случаях железобетонные изделия служат материалом для возведения стен.
Обратите внимание! Использование плит не только ускоряет процесс строительства, но и помогает обеспечить устойчивость зданию. Панели перекрытия рассчитаны на разного рода нагрузки
Они считаются проверенными и надёжными элементами, усиливающими жёсткость конструкции.
Независимо от размера, плиты изготавливаются из бетонной смеси, что обеспечивает изделиям способность выдерживать большие нагрузки. Помимо этого, продукция характеризуется высокими противопожарными свойствами, практически не подвержена воздействию влаги и перепадам температур. В основном плиты классифицируются по особенностям изготовления, потому как монолитные и пустотелые панели отличаются не только по внешнему виду и цене, но и по техническим характеристикам. В основном влияют на цены железобетонных плит перекрытия размеры и тип используемого бетона.
Плиты перекрытий широко применяются при возведении многоэтажных домов, обустройстве дорог.
В прайсах чаще указывается не только стоимость за одну плиту, но и основные параметры, а также уточняется, сколько плит можно доставить машиной за раз. Ценовой разброс довольно велик – от 350 до 10 тыс. руб., потому как на показатель влияет много факторов.

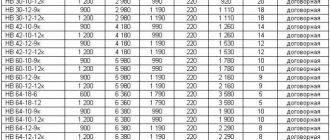

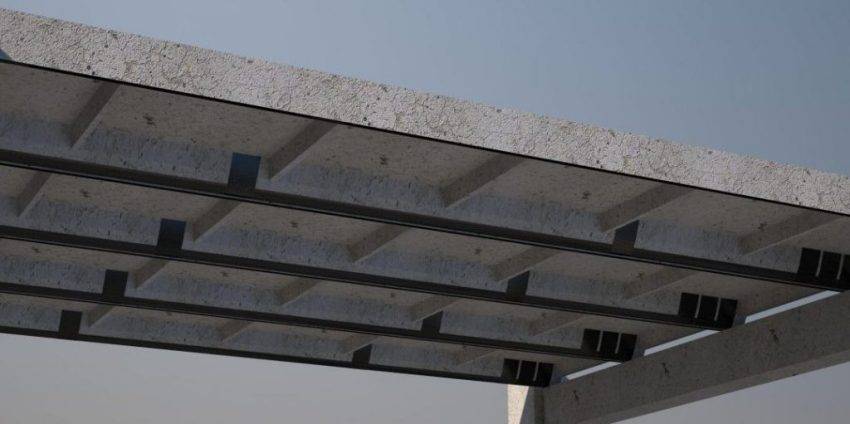

Что собой представляют ребристые плиты, их основные характеристики

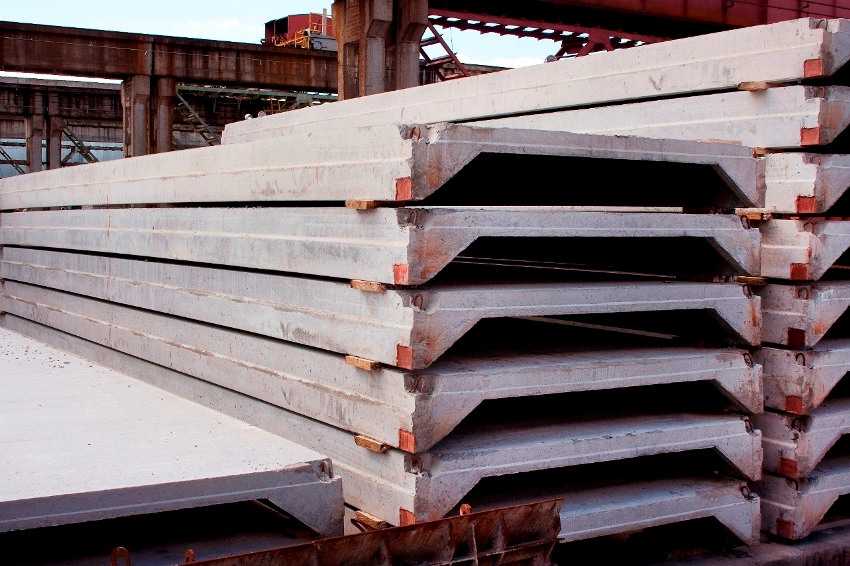

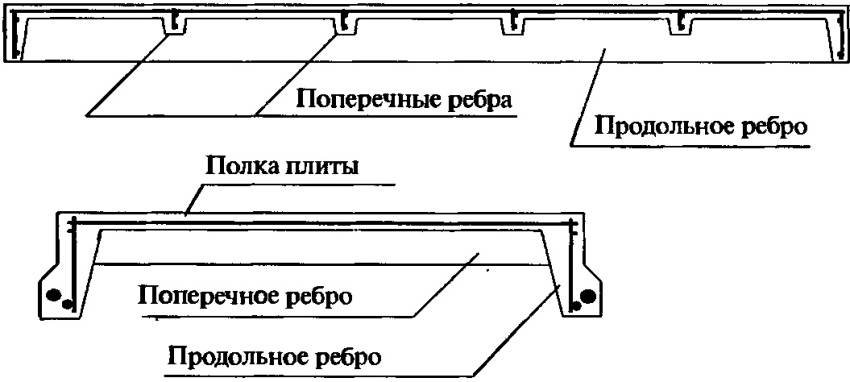

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:
- Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
- Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.
Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения
Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.
Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.
Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.
Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов
Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры
По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины
Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия
Все П-образные конструкции для удобства оснащаются монтажными петлями.
При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки
По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²
Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.
Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух
Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

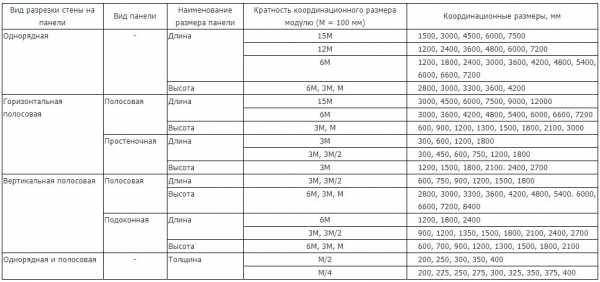

| Размеры (длина, ширина), мм | Толщина, мм | Вес, кг |
| 1170х390 | 90 | 65 |
| 1370х390 | 76 | |
| 1570х390 | 87 | |
| 1770х390 | 100 | |
| 2370х390 | 120 | 154 |
| 2570х390 | 167 | |
| 2970х390 | 150 | 197 |
| 3170х390 | 206 | |
| 3370х390 | 227 | |
| 3570х390 | 240 |
Способ пересчета нагрузок на квадратный метр
Методику расчета нагрузочной способности рассмотрим на примере плиты марки ПБ 45-12-8 весом 1710 кг:
- Высчитываем площадь – 4,5×1,2=5,4 м2.
- Определяем максимальную загрузочную способность – 5,4×0,8=4,32 т.
- Отнимаем вес изделия – 4,32-1,71=2,61 т.
- Вычисляем массу стяжки пола, покрытия и перегородок – обычно она не превышают 250 кг/м2.
- Рассчитываем нагрузку на перекрытие от веса расположенных на нем конструкций – 5,4*0,25=1,35 т.
- Определяем запас прочности – 2,61-1,35=1,26 т.
Фактическую нагрузку высчитываем путем деления полученной величины запаса прочности на площадь плиты – 1260/5,4=234 кг/м2, что гораздо меньше нормативного показателя 800 кг/м2.
Фото 8. Нагруженная блоками ФБС плита перекрытия
Как покупать плиты перекрытия?
Основная рекомендация экспертов – покупать нужно только у проверенных поставщиков, которые работают напрямую с заводами-изготовителями и предоставляют сертификаты соответствия на продукцию. В противном случае вы рискуете купить плиты, изготовленные в «кустарных» условиях без соблюдения важных технологических аспектов
Важно понимать, что теплое время года на заводах, производящих качественную продукцию, всегда очередь – от недели до месяца, а плиты в наличии бывают только, если кто-то из покупателей отказался от заказа.
При доставке ЖБИ на объект обязательно нужно произвести внешний осмотр каждого изделия на предмет наличия недопустимых дефектов – трещин, механических повреждений, которые нередко случаются при погрузке, и др. Подобные конструкции уже не будут соответствовать заявленным характеристикам и использовать их для перекрытия – «себе дороже».
Фото 13. Трещины на плите, образовавшиеся в результате неправильной транспортировки или хранения
Какую нагрузку выдерживает плита перекрытия
Несущая способность пустотных плит перекрытия определяется стандартом, обеспечивается конструкцией изделия, применяемыми при изготовлении материалами, соблюдением технологических требований.
Чтобы определить, какую конструкцию перекрытия монтировать в доме, необходимо провести предварительный расчет, который, прежде всего, опирается на величину нагрузок
Элементы межэтажной основы с цилиндрическими каналами воспринимают следующие виды усилий:
- постоянно действующие с верхней и нижней части статические нагрузки. Они создаются напольным покрытием, массой стяжки, элементами утепления, весом подвесного потолка, межкомнатных перегородок, колонн, мебели, осветительных приборов;
- динамические усилия переменного характера, которые создаются перемещающимися по поверхности межэтажного основания людьми, домашними животными и подвижными элементами интерьера (мебелью и предметами на роликоопорах).
По площади приложения действующие усилия делятся следующим образом:
- локальные или точечные, создаваемые подвешенным к потолку оборудованием или установленными колоннами;
- распределенные, которая создается подвешенным навесным оборудованием, например, подвесным потолком или установленной на пол мебелью и предметами интерьера.
Довольно часто воздействие распределенных и точечных усилий осуществляется комплексно.
Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку
Расчет максимальной нагрузки, которую способна выдержать бетонная панель, выполняют следующим образом:
- Разрабатывают детальную схему строения, учитывающую количество опорных элементов и особенности их размещения.
- Рассчитывают общую массу конструкций и элементов, воздействующих на несущую поверхность.
- Определяют действующие нагрузки путем деления суммарных усилий на количество межэтажных панелей.
При выполнении расчетов в обязательном порядке учитывают массу:
- межкомнатных перегородок;
- цементной стяжки;
- материалов для утепления;
- напольного покрытия;
- мебели и оборудования.
На примере опорной конструкции с маркировкой ПК 23.15-8 (габаритом 1490х2280 мм, массой 1180 кг), допускаемая нагрузка на которую составляет 800 кгс/м2, рассмотрим алгоритм расчета:
- Определяем площадь основы путем перемножения габаритов 1,49 м х 2,28 м = 3,4 м2.
- Вычисляем действующую на квадратный метр основания нагрузку 1180:3,4=347 кг.
- Отнимаем от допускаемого стандартом усилия собственную массу 800-347=453 кг.
- Суммируем действующий на квадратный метр площади общий вес цементной стяжки, напольного покрытия, мебели, перегородок и людей (допустим, 250 кг).
- Сравниваем результат с ранее полученным значением 453-250=103 кг.
- Разница в 103 кг свидетельствует о достаточном запасе прочности на квадратный метр площади основания.
Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены
Технические требования и государственные стандарты пустотных плит перекрытия
Существуют определенные утвержденные стандарты для пустотных плит перекрытия, регламентирующие виды, основные технические характеристики и габариты данных ЖБИ изделий. В настоящее время разработан и принят ГОСТ для плит перекрытий многопустотных – ГОСТ 26434-2015.
Кроме того к пустотным плитам перекрытия применимы следующие государственные стандарты:
- ГОСТ 13015 регламентирует правила приемки, транспортировки и хранения ЖБИ.
- В ГОСТе 21779 указаны технологические допуски, а также 5-6 класс точности геометрических параметров.
- ГОСТ 9561-91 распространяется на пустотные плиты перекрытия, выполненные из легкого и тяжелого силикатного бетона и предназначенные для обустройства ограждающих и несущих горизонтальных конструкций в зданиях и сооружениях различного назначения. В данном ГОСТе также указана технические требования для производства железобетонных многопустотных изделий.
ГОСТ 9561-91 на плиты перекрытия пустотные распространяется на изделия из легкого, тяжелого и плотного силикатного бетонов, которые предназначены для устройства горизонтальных несущих и ограждающих конструкций в зданиях разного назначения. В нем указаны технические требования на изготовление многопустотных железобетонных изделий.
Стандартные размеры плит перекрытия по ГОСТу (ширина, толщина и длина) указана и в ГОСТ 9561-91, и в ГОСТ 26434-2015.
Виды железобетонных многопустотных плит
Конструкции такого типа используют в качестве перекрытий пролетов зданий и сооружений. Их длина, как правило, составляет 12 м. Ширина перекрытия (ПК) равна 1 м, 1,2 м либо 1,8 м, а высота обычно от 0,22 до 0,31 м. Особую прочность на изгиб, плите придает наличие в ней армированных ребер и пустот, при сравнительно легком весе. Многопустотные плиты лучше всего подходят для прокладки коммуникаций и электропроводки.
Данные конструкции также разделяют на типы, в зависимости от их назначения, вариантов опор, количества пустот и толщины плит перекрытия:
- железобетонные конструкции с круглыми пустотами, диаметром 1,59 м и толщиной перекрытия 2,2 см. Применяются в качестве опор по двум, трем либо четырем сторонам;
- железобетонные конструкции с круглыми пустотами, диаметром 1,4 см и толщиной 2,2 см. Применяются в качестве опоры по двум, трем или четырем сторонам;
- железобетонные конструкции с круглыми пустотами, диаметром 1,27 см и толщиной 2,2 см. Предназначены для опоры по двум, трем, четырем сторонам;
- конструкции с круглыми пустотами, диаметром 1,59 см и толщиной 2,6 см. Назначение – опора по двум сторонам;
- конструкции с круглыми пустотами, диаметром 1,8 см и толщиной 2,6 см. Назначение – опора по двум торцевым сторонам;
- конструкции с круглыми пустотами, диаметром 2,03 см и толщиной 3,0 см. Назначение – опора по двум торцевым сторонам;
- конструкции с круглыми пустотами, диаметром 1,14 см и толщиной 1,6 см. Назначение – опора по двум торцевым сторонам;
- железобетонные конструкции с пустотами грушевидной формы и толщиной 2,6 см. Назначение – опора по двум сторонам;
- конструкции железобетонные диаметром 1,59 см. Назначение – опора по двум сторонам.
Возрастание количества плоскостей опоры перекрытия обозначается третьей буквой. К примеру:
- 2ПКТ — для опирания по трем сторонам;
- 1ПКК — для опирания по четырем сторонам.
Длина в дециметрах обозначена двумя первыми цифрами в маркировке конструкции. Реальный размер плиты, как правило, меньше на 20 мм. Таким образом, например, цифра 63 говорит о том, что фактическая длина равна 6280 мм.
Две вторые цифры в маркировке указывают ширину конструкции в дециметрах. Реальная величина ширины меньше на 10 мм. К примеру, цифра 12 обозначает, что ширина плиты составляет 1190 мм. Все плиты выпускают стандартной шириной, равной от 1,0 до 1,8 м.
Наконец, последняя цифра указывает на несущую способность перекрытия, которая измеряется в сотнях килограмм на 1 м2.
Приведенные в конце маркировки буквенные символы указывают:
- АтV – нижняя часть рабочей поверхности железобетонной конструкции усилена напряженной ранее арматурой;
- т – данная плита выполнена из тяжелого бетона;
- а – обозначает, что плита перекрытия оснащена в торцах отверстий уплотняющими вкладышами.
Марки многопустотных плит
Многопустотные изделия условно обозначаются тремя численно-буквенными группами:
- Первая несет в себе обозначение вида, габаритный размер и класс используемого бетона (С – плотный, Л – легкий), а также класс силовой армирующей связи.
- Вторая группа представляет обозначение выдерживаемого веса, характеризуемой в кило паскаль. Характеризует её порядковый нормативный номер несущей возможности. К тому же рассчитывается тип армирующих связей, используемый в данном многопустотном изделии.
- Третья группа содержит в себе дополнительные характеристики конструкционных элементов. Эти характеристики отражают такие параметры, как условия использования и эксплуатации, наличие или отсутствие закладных, особенности конструкции.
Для армирования таких изделий, как железобетонные элементы, подходят следующие типы арматуры:
- горячекатаная стержневая;
- канаты арматурные;
- стержневая или упрочненная;
- проволока армирующая высокопрочная.
Особенности нанесения знаков маркировки на многопустотных железобетонных изделиях регламентируются ГОСТами. А именно, ГОСТ 9561 91 «плиты перекрытия пустотные» гласит, что значения показателей характеристик для данного типа плиты должны наноситься на её боковую грань. Обозначения на поверхности конструкции делятся на такие классы, как информационные, монтажные и основные обозначения.
В соответствии с ГОСТом, надписи на плитах многопустотных должны состоять из нескольких частей.
Для информационных обозначений:
- вес;
- дату изготовления.
Для монтажных обозначений:
- указание верхней части конструкции;
- места опоры изделия на конструктивные элементы сооружения;
- места строповки;
- обозначение рисок конструкции.
Для надписей обозначений:
- марку (их список представлен в» плиты перекрытия пустотные» — ГОСТ);
- фирменный знак изготовителя многопустотной плиты перекрытия и указания завода-изготовителя ЖБИ;
- штамп ОТК (отдела технического контроля), осуществлявшего приёмку строительного элемента перед выходом с конвейера завода производителя.
Что это такое?
Перекрытия – это то, что в быту называют полом и потолком. Облегченные плиты перекрытия – это железобетонные плиты прямоугольной П-образной формы или плоские. Внутри последних имеются сквозные пустоты вдоль всей площади.
При строительстве сооружений существует всего 2 типа перекрытий: монолитные (их армируют и заливают цементным раствором непосредственно на месте) и сборные (собирают из готовых плит, а промежутки между ними заполняют при необходимости арматурой и бетоном).
В отличие от монолитных перекрытий сборные конструкции имеют свои преимущества.
- Они обходятся дешевле за счет небольшого расхода материалов при изготовлении из-за пустот, причем как производителю, так и покупателю.
- Собираются проще и быстрее. У них высокая прочность за счет имеющихся ребер жесткости и ровная прямоугольная форма.
- Для монтажа достаточно нанять автокран и стропальщиков, ибо блоки по весу легкие и не очень широкие.
- Пустоты в плитах снижают уровень шума и являются дополнительной теплоизоляцией за счет образующейся «воздушной подушки».
- В заводских условиях панели изготавливаются более качественными и надежными, так как показатели контролируются на каждом этапе производства.
- Полости можно использовать для проведения различных коммуникаций.
- Монтажом можно заниматься при любых погодных условиях.
Однако не существует ничего идеального. Параметры, по которым сборные плиты уступают монолитным покрытиям:
- монтаж невозможен без применения грузоподъемной техники;
- уровень жесткости имеет более низкие показатели;
- между плитами всегда есть зазоры, которые нуждаются в дополнительной обработке;
- срок их службы незначительно, но меньше, бетонные же перекрытия около 50 лет только набирают прочность;
- зависимость от заводских размеров (популярное сечение 1500 мм есть во всех номенклатурах), поэтому приходится порой использовать дополнительно доборные элементы;
- готовые блоки имеют большую высоту из-за пустот или формы (П-образные плиты);
- требуются дополнительные расчеты и составление чертежей.
Как изготавливают пустотелые плиты
Для изготовления многопустотных панелей применяются различные виды бетона:
Обширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства
- силикатный;
- легкий;
- тяжелый.
При изготовлении полых панелей из указанных разновидностей бетона используются различные технологические методы:
- безопалубочный. Для производства продукции по безопалубочной технологии используется автоматизированная линия формовки, оснащенная устройством вибрационного уплотнения. Бетонная плита, постоянно перемещающаяся по линии, режется специальным оборудованием на изделия требуемых габаритов. Для упрочнения используются предварительно натянутые арматурные канаты;
- опалубочный. Бетонным раствором заливается стационарная опалубка из металла, в которой зафиксированы стержни напряженной арматуры вместе с металлической сеткой. После трамбовки заформованных плит они подвергаются обработке в гидротермических камерах. После пропаривания готовая продукция извлекается из опалубки за проволочные проушины.
Более распространенный способ изготовления плит – опалубочный. Он не требует специального оборудования и широко применяется на заводах сборного железобетона. Использование напряженной арматуры позволяет повысить запас прочности изделий к воздействию повышенных нагрузок в реальных условиях эксплуатации.
Расчетные параметры
Чтобы не попадать в неприятные ситуации, тем более в выпуски новостей, надо уделять большое внимание расчету основных параметров. Величины конструкций перекрытия выбираются для всех конструкций особо
При этом учитывается длина пролетов, находящихся между стенами. Пространственная схема постройки позволяет высчитать массу, давящую на несущие конструкции. Исходя из этой массы, можно определить нагрузки, приходящиеся на отдельную плиту.
От получившейся разности надо отнять ориентировочную нагрузку, создаваемую мебелью, прочими конструкциями и бытовой техникой. После этого должен остаться солидный запас прочности. Обычно реальная нагрузка на единицу площади составляет в 2–3 раза меньше, чем закладываемое в проект значение. Такой подход позволяет исключить любые неожиданности в процессе эксплуатации.
Динамическая нагрузка рассчитывается уже с резервным коэффициентом 50%
Если нужно оценить пригодность старых конструкций, надо принять во внимание:
- нагрузочные возможности стен;
- текущее состояние строительных блоков;
- сохранность арматуры.
Размещая в старой квартире тяжелые мебельные изделия, большие чугунные ванны, надо учитывать предельный показатель нагрузки. Максимально точные результаты можно получить, привлекая специалистов. Профессионально выполненный расчет позволит избежать множества неприятных ситуаций. Что касается ширины и высоты плит перекрытия, то здесь тем более надо учитывать рекомендации профессионалов. В некоторых случаях можно на месте решать вопросы упрочнения плит перекрытий, используя их переопирание на временные опоры.

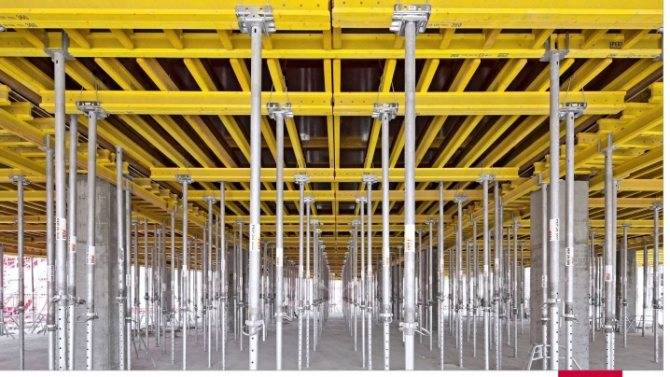

Распалубку перекрытий согласно установленным требованиям можно производить только после упрочнения бетона до 70% от проектного значения. В таком случае ставят единственный ярус стоек. К сведению: если нужна распалубка 50%, нужно ставить пару ярусов стоек. Пролеты длиной до 8 метров должны сооружаться с временной подпоркой в центре. Если длина пролета больше, то и подпорок нужно больше; а вот под плиты короче 3 метров поддержка нужна редко.
Классификация плит
Вопрос о том, какие бывают плиты перекрытия, чаще возникает у домашних мастеров, которые решили самостоятельно заниматься строительством дома
Но при этом важно учитывать, что выбор конкретных железобетонных изделий основывается на предварительных расчетах, выполняющихся при разработке проектно-технической документации. Из этого следует вывод – строить дом нужно в строгом соответствии с разработанным профессионалами проектом.
Основные разновидности ЖБ плит перекрытия:
Пустотные – с продольными технологическими отверстиями, проходящими по всей длине изделия.

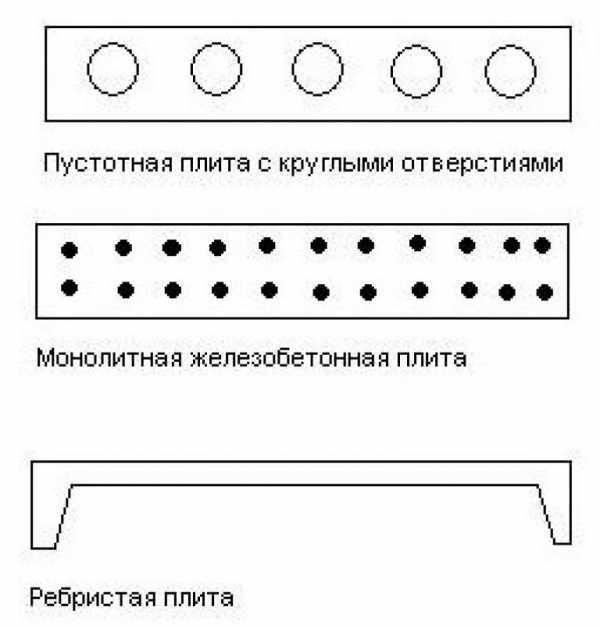

Рисунок 2. Разные типы многопустотных железобетонных изделий
Ребристые – с продольными ребрами, обеспечивающими высокую жесткость ЖБИ.
Фото 3. Ребристые плиты
Сплошные или полнотелые – железобетонные изделия сплошного сечения.
Фото 4. Полнотелые ЖБИ
Также различные типы плит перекрытия имеют разные размеры – ширина и высота обычно стандартная, а максимальная длина отличается. Подробнее этот вопрос будет рассмотрен в соответствующем пункте этой статьи.
Многопустотные плиты
В частном домостроении наибольшим спросом пользуются пустотные железобетонные плиты. Продольные технологические пустоты обеспечивают относительно небольшой вес ЖБИ, способствуют увеличению тепло- и звукоизоляционных характеристик за счет содержащегося в них воздуха.
В зависимости от толщины различают такие вид плит:
- Стандартные – ПК и ПБ толщиной 220 мм.
- Облегченные – ПНО, 3,1ПБ и 1,6ПБ толщиной 160 мм.

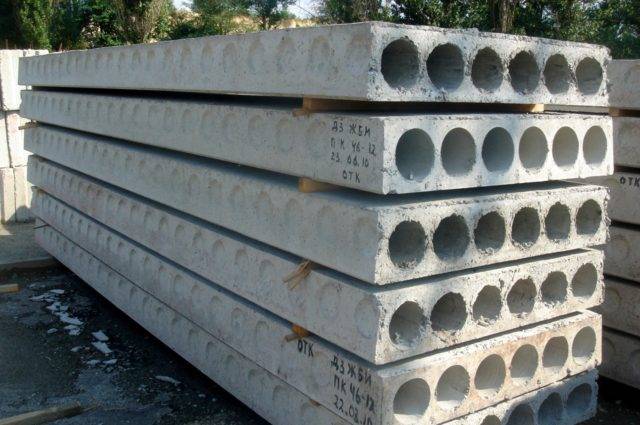

Фото 5. Плиты серии ПК с круглыми пустотами
Разновидности железобетонных изделий по технологии изготовления:
- ПК и ПНО – производятся по старой опалубочной технологии. Бетон заливается в специальные металлические опалубки. Характеризуются круглыми пустотами и наличием монтажных петель.
- ПБ, 3,1ПБ и 1,6ПБ – изготовляются методом непрерывного безопалубочного формования. Плита-полуфабрикат большой длины формуется на стендах с применением специализированного оборудования. После набора бетоном прочности производится резка на изделия необходимых размеров.

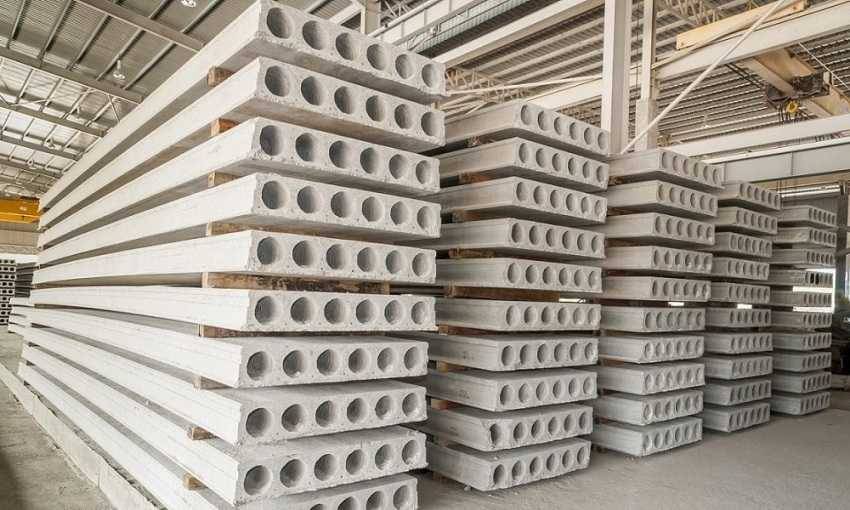

Фото 6. Внешний вид ЖБИ серии ПБ
Облегченные плиты серий ПНО, 3,1ПБ и 1,6ПБ предназначены в основном для малоэтажного строительства. Однако благодаря особому методу армирования они обладают аналогичной стандартным изделиям несущей способностью. При этом за счет сниженного веса эти ЖБИ передают меньшие нагрузки на несущие конструкции. Также они характеризуются более низкими расходами на транспортировку.
Другие разновидности плит
Гораздо меньшим спросом в частном домостроении пользуются следующие типы железобетонных изделий:
Ребристые – повышенные прочностные характеристики и несущая способность достигаются благодаря оптимальному распределению в конструкции ребер жесткости и более тонкой основы согласно нагрузкам на растяжение и сжатие. Основная область применения – перекрытие производственных объектов и высотных зданий. При строительстве частных домов используются крайне редко в основном из-за ребристой нижней плоскости, усложняющей отделку.
Рисунок 7. Внешний вид ребристых изделий
Полнотелые – представляют собой железобетонное изделие сплошного сечения (без пустот), за счет чего обладают большим весом при практически равной несущей способности по сравнению с пустотными плитами. В частном домостроении спросом практически не пользуются.
Рисунок 8. Внешний вид сплошных плит
Маркировка пустотных плит перекрытия – расшифровка аббревиатуры
Вся продукция, выпускаемая предприятиями железобетонных изделий, маркируется согласно требованиям стандарта. Это позволяет заказчикам и проектировщикам по маркировке определить необходимые параметры.
Маркировка стандартизована, например, ПБ 12-10-8
Например, продукция с маркировкой ПК 23.15-8 расшифровывается следующим образом:
- ПК – обозначает плиту перекрытия с круглыми каналами, произведенную методом заливки в опалубку;
- 23 – округленный размер изделия длиной 2280 мм, выраженный в дециметрах;
- 15 – соответствует ширине, равной 1490 мм с округлением до дециметров;
- 8 – допускаемая нагрузка на поверхность, соответствующая для данного стройматериала 800 кгс/м2, не учитывающая собственную массу.
Аналогичным образом можно расшифровать пустотную панель с обозначением ПБ 72.15-12,5:
- ПБ – соответствует панели с цилиндрическими полостями, изготовленной безопалубочным методом;
- 72 – округленный до дециметров размер изделия длиной 7180 мм;
- 15 – соответствует ширине 1490 мм, округленной до дециметров;
- 12,5 – нагрузка на поверхность, соответствующая для данного изделия 1250 кгс/м2, не учитывающая собственную массу.
Требования к нагрузкам по СНиП
СП 20.13330.2016 («Актуализированная редакция СНиП 2.01.07-85») регламентирует технические требования по назначению нагрузок и воздействий при строительстве и реконструкции зданий разного назначения. Свод правил содержит необходимые для расчетов нормативные значения и коэффициенты:
- Временные нагрузки – к ним относится все, что способно двигаться и может переставляться (мебель, техника, люди и т.д.). Нормативные значения равномерно-распределенных нагрузок этого вида указаны в таблице 8.3 (СП 20.13330.2016) – так, для квартир жилых зданий оно принимается равным 150 кг/м2.
- Расчетные нагрузки – определяются с учетом соответствующих коэффициентов надежности. Для расчета равномерно-распределенных временных нагрузок коэффициент подбирается по пункту 8.2.2 СП 20.13330.2016: при весе до 200 кг/м2 он составляет 1,3, а от 200 кг/м2 – 1,3.
- Нормативные нагрузки от веса перегородок – согласно тому же пункту 8.2.2 значение должно быть не менее 50 кг/м2.
С учетом этих коэффициентов производятся расчеты нагрузок на пустотные плиты перекрытия, примеры которых были рассмотрены нами выше по тексту.
О том, как производятся испытания плит на жесткость, трещиностойкость и проверка прочности по значениям максимальной нагрузки (до разрушения), показано в следующем видео:
Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…
От 9656 руб/штПодробнее
Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…
От 7137 руб/штПодробнее
Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…
От 5153 руб/штПодробнее
Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…
От 4479 руб/штПодробнее
Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…
От 11821 руб/штПодробнее
Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…
От 6414 руб/штПодробнее
Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…
От 7930 руб/штПодробнее
Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…
От 8402 руб/штПодробнее
Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…
От 7996 руб/штПодробнее
Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…
От 3674 руб/штПодробнее
