Применение алюминиевых кабелей для монтажа автоматики
Не рекомендуется монтировать автоматику в распределительный электрощиток, соединяя её алюминиевым проводом, в силу его:
- низкой прочности (ломается при перегибах);
- скрутку алюминиевых проводов практически невозможно припаять, весьма сложно сварить. Это приводит к высокой вероятности нарушения контакта со временем.
- При равных сечениях способен пропускать меньшие токи;
- согласно требований ПУЭ (п.7.1.34 — В зданиях следует применять кабели и провода с медными жилами).
Однако, если вы сможете найти провода с жилами из сплава алюминия и железа марок 8030, 8176, можно воспользоваться ими. Эти марки обладают повышенными механическими свойствами. Производитель заявляет о гибкости 6, наивысшего класса. Достигнуть этого удалось за счёт изменения структуры имеющейся кристаллизационной решётки материала.
Такой провод допускает без повреждения изгиб под углом до 90° в течение 15 раз.
Материал обладает рядом существенных преимуществ по отношению к меди:
- сплав весит значительно меньше (примерно на 60%);
- этот провод почти на 70% дешевле медного, рассчитанного на аналогичную силу тока и мощность.
Поэтому, начиная с 16.10.17, Минэнерго разрешил применять алюминий (в данном исполнении) при обустройстве электропроводки квартир и жилых домов. Основание — приказ № 968.
Соединительная шина (гребенка) для автоматов — конструктивные особенности, правильное подключение
Есть несколько приспособлений, позволяющих упростить сборку распределительного щита. Например, для подключения в параллель группы автоматов необходимо сделать несколько перемычек из изолированного моножильного провода соответствующего сечения (см. рис. 1). Такой вариант имеет существенный недостаток – когда повреждается одна перемычка (например, отгорит из-за плохого контакта), последующие АВ окажутся обесточены. Если используется 1 фазная или 3 фазная соединительная шина для автомата, описанная ситуация полностью исключена. Рассмотрим, как устроено это приспособление, целесообразность его использования, достоинства и недостатки. В завершении статьи будет кратко описана установка.
Рисунок 1. Пример использования перемычек (выделены красным)
Общие принципы выполнения разводки в щитке
Щит содержит в себе всю аппаратуру и механизмы для подключения потребителей к электроэнергии
Для его правильной работы и безопасности важно использовать подходящие провода и качественные детали, потому что из-за неисправности пользователи могут остаться без света, или и вовсе начнется возгорание. Функция проводников в электрощитке – соединение контроллеров, индикаторов и прочих устройств. Весь щиток, включая металлический корпус, должен быть надежно заземлен
В идеале нужно и вешать замок, чтобы посторонние люди не имели доступа к оборудованию
Весь щиток, включая металлический корпус, должен быть надежно заземлен. В идеале нужно и вешать замок, чтобы посторонние люди не имели доступа к оборудованию.
Подключение должно проходить так, чтобы соединительные проводки не провисали. Для этого нужно тщательно измерять расстояние между элементами подключения и отрезать на несколько сантиметров больше, чтобы их можно было ввести в клеммы. На этом нельзя экономить, и если расчеты оказались неправильными, лучше повторить операцию.
Это интересно: Орех для соединения проводов — маркировка и правила пользования
Сечение кабелей
Подбор проводки для деревянного дома или квартиры производят из имеющихся с медными жилами, при этом минимальное сечение — 1,5 мм². Оно характеризует пропускную способность. У таких элементов 1 мм² пропускает 8-10 А, а у алюминиевых — только 5 А. Расчет линий электропроводки в частном доме или другом строении производится отдельно по нагрузке, после чего осуществляют выбор сечения кабелей.

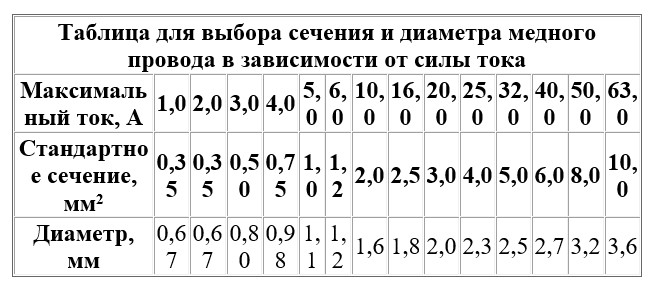

В таблице представлены используемые сечения для домашней электропроводки (кабель ВВГнг-LS).
| Назначение | Сечение, мм² | Предельная мощность, кВт | Рекомендуемый номинал защитного автовыключателя, А |
|---|---|---|---|
| Освещение | 3х1,5 | 4,1 | 10 |
| Розетки | 3х2,5 | 5,9 | 16 |
| Для электроплиты или варочной поверхности | 3х6 | 10,1 | 32 |
Вводная проводка в квартиру выполняется с сечением от 3х6 мм². Подбирается по мощности и току.
Покупатель должен понимать, что сечение и диаметр — разные понятия. Первое представляет собой площадь круга, рассчитываемую как 0,785 квадрата диаметра. Округляется этот показатель при покупке всегда в большую сторону.
Какой провод использовать для сборки щита?
Любая кабельно-проводниковая продукция выбирается с учётом особенностей её дальнейшего использования и прокладки. Решая, каким проводом делать электрощит, обязательно учитывают следующее.
Ограниченное внутреннее пространство электрического щита любого назначения требует максимально компактного размещения проводов. Для этого их приходится многократно изгибать в различных направлениях, согласно разработанной схеме соединения встроенных элементов. Соответственно, одним из важнейших требований к выбираемому проводу становится его достаточная гибкость.
Это положение оставляет только одно решение — монтажный провод, используемый для электрощита, должен быть медным. Алюминий после нескольких сгибаний, разгибаний ломается.
Существует 6 классов гибкости медного провода. Отнесение той или иной марки к одному из них, зависит от конструктивного исполнения жил. Они могут быть однопроволочными (монолитными) или многопроволочными. Каждый из этих вариантов имеет свои плюсы и минусы. Первые допускают прямое подключение к винтовым зажимам и клеммам. А то, что их сложнее сгибать, чем вторые, после завершения монтажа становится непринципиально.
Многопроволочными проще и удобнее вести монтаж проводов в любом электрощите.Однако, для подключения к оборудованию и автоматам, их концы следует предварительно обрабатывать (обжимать специальными наконечниками НШВИ, либо лудить). В противном случае, контакт будет недолговечным и крайне ненадёжным.
Оптимальным проводом, используемым для сборки электрощита, и выполнения иных внутридомовых (внутриквартирных) электромонтажных работ можно назвать следующие российские марки (и их импортные аналоги):
- ПВ-1 (новая маркировка, ПуВ) — медная однопроволочная жила в одинарной изоляции из ПВХ. Имеет 1 класс гибкости.
- ПВ-3 (ПуГВ) — медная многопроволочная жила, аналогичная изоляция. Класс гибкости зависит от сечения: 3 — при сечении ≥ 4 мм 2 , 4 – (2,5-4,0) мм 2 , 2 – (0,5-1,5) мм 2 .
- ПВ-4 — ПВХ изоляция, многопроволочная жила. Обладает максимальной гибкостью (в сравнении с предыдущими марками). В зависимости от сечения она может быть 5 или 4 класса.
Требуемое сечение подбирается с учётом величины токов, которые будут через провод протекать.
Выбор необходимого сечения провода в электрощите
Если речь идёт о внутриквартирной электропроводке, исходят из того, что она рассчитана на максимальную токовую нагрузку 25А (на это же значение подбираются и автоматы защиты). Ввод в квартиру выполняется проводом с медной жилой в 4 мм 2 (способна воспринимать нагрузку ≤ 6кВт).
Минимальное сечение жилы, согласно ПУЭ (п.7.1.35) для электропроводки в квартире (включая щит) должно быть ≥ 2,5 мм 2 (это провод диаметром 1,8 мм) и I=16А. это позволяет подключать потребители мощностью ≤ 3,5 кВт.
Сечение провода, применяемого в электрощите, рассчитывается по формуле S=0,785D 2
Для многожильного провода замеряется сечение 1 жилы (микрометром или штангенциркулем) и умножается на их число.
Применение алюминиевых кабелей для монтажа автоматики
Этот вариант является бюджетным, а значит, потребует минимум затрат
Но есть особенности, на которые необходимо обратить внимание
- Основная проблема таких кабелей – избыток дюралевой составляющей в сплаве. Часто подобное случается, когда производитель хочет удешевить производство. В этом случае провод не выдерживает даже одного перегиба и ломается. Такие кабели приобретать не стоит. Определить избыток дешёвого металла в сплаве не сложно. Необходимо лишь попросить продавца зачистить от внешней изоляции примерно 1 см кабеля, после чего отогнуть одну из жил на 180º, после чего выправить его назад. Избыток дюрали в сплаве будет сразу заметен – жила переломиться. Иногда она ломается ещё при первом изгибе.
- Алюминий недолговечен, поэтому его применение допустимо только при условии, если планируется использование жилого помещения на срок не более 30 лет. Чаще всего, по прошествии этого срока, алюминий начинает рассыпаться при малейшем прикосновении.
- Собирая электрощит, следует быть предельно внимательным. Не стоит слишком часто перегибать жилу. Это приведёт к ослаблению в месте неоднократного излома, что при малейшем перегреве кабеля чревато отгоранием.
- При использовании алюминия необходима периодическая протяжка контактов – они часто ослабевают.
Вот к чему может привести невнимательность при эксплуатации алюминия – последствия игнорирования периодических протяжек
Некоторые марки силовых кабелей
ВВГ. Силовой кабель с многожильными медными проводами, герметичная и прочная ПВХ изоляция, прокладывают для подключения РЩ по воздуху на троссировках, по стенам, под землей и кабельным каналам в различных сооружениях. Он очень гибкий удобен для трасс, где много поворотов и загибов.
АВВГ . Практически это такой же кабель, как и ВВГ, но буква «А» обозначает, что токопроводящие жилы сделаны из алюминиевого провода, без буквы по умолчанию подразумевается, что провода медные.
Структура кабеля АВВГ с цельными токоведущими жилами
Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты виниловым слоем изоляции, «Г» — кабель голый не имеет дополнительной бронированной защиты.
Технические характеристики:
| Марка | Число жил | Сечение, мм2 | ||
| АВВГ | 1…4 (круглые) | 1,5… 240 | ||
| АВВГ | 3-4 (секторные) | 70… 240 |
АВК. Кабель имеет коаксиальную конструкцию, в центре расположена монолитная алюминиевая жила, потом изоляционный виниловый слой, который экранируется тонкими алюминиевыми проводами, расположенными в ряд вокруг диаметра по всей длине. Наружная оболочка сделана из прочного герметичного пластика.
Структура кабеля АВК
Кабель очень практичен, может прокладываться от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из его основных достоинств, считается исключение возможности несанкционированного подключения на не контролируемых участках трассы.
СИП-4. Особенностью этого кабеля является самонесущая конструкция, которая позволяет размещать кабель на воздушных линиях без тросовой подвески.
Цветные полосы маркировки на изоляции жил кабеля СИП
Это качество делает его универсальным, можно прокладывать по стенам сооружений, под землей и кабельканалам, в помещениях с повышенной влажности. Он имеет надежную герметичную ПВХ изоляцию на каждом проводе с многожильной структурой.
Основные параметры СИП-4:
| Число и сечение жил, мм2 | наружный Ø мм | Масса СИП кабеля , кг/км |
| 1х16 | 7.5 | 70 |
| 1х25 | 8.5 | 100 |
| 2х16 | 15.5 | 140 |
| 2х25 | 17.5 | 200 |
| 3х16 | 16.5 | 205 |
| 3х25 | 18.5 | 290 |
| 4х16 | 18.5 | 280 |
| 4х25 | 21.0 | 395 |
Для подвода от воздушной линии к РЩ жилого дома обычно используются кабеля 3х16 или 4х16 такого количества проводов в кабеле и сечения вполне достаточно для мощности, потребляемой в бытовых условиях.
АВБбШв/ВБбШв. Особенность конструкции этого кабеля заключается в наличии бронированного слоя, две стальные ленты накручиваются на поверхность кабеля так, что верхняя перекрывает зазоры между витками нижней ленты. Кабель получается полностью бронированный, кроме того ПВХ изоляция на каждой жиле и общая оболочка.
Структура кабеля АВБбШв/ВБбШв
Расшифровка маркировки:
- А – алюминиевые жилы могут быть монолитными или витые из отдельных проволок, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
- В – виниловая изоляция проводов;
- ББ – бронированные стальные ленты;
- Шв – ПВХ шланг в качестве внешней изолирующей оболочки.
- Шв нг – может обозначать, что изоляция сделана из негорючих материалов.
В структуре кабеля может быть от 1 до 5 жил одинакового или различного сечения, обычно провод заземления желто — зеленого цвета или нейтральный голубого цвета делают меньшего диаметра. Для подключения частных домов не используют кабеля с сечением проводов более 16мм2. На промышленных объектах сечение может достигать 300 мм2 и больше.
Технические характеристики:
| Число жил, мм2 | Наружный диаметр кабеля, мм | Масса 1 км кабеля, кг | ||||
| АВБбШв | АВБбШв нг | |||||
| ~ 660 V | ~1000 V | ~660 V | ~1000 V | ~660 V | ~1000 V | |
| 3х4 | 15.5 | 17 | 380 | 435 | 395 | 450 |
| 3х6 | 16.5 | 18 | 435 | 495 | 450 | 510 |
| 3х10 | 19.0 | 19.5 | 575 | 595 | 595 | 615 |
| 3х16 | 21.5 | 22.0 | 720 | 744 | 745 | 770 |
| 3х25 | 25 | 25.5 | 955 | 980 | 985 | 1010 |
| 3х35 | 27.0 | 27.5 | 1135 | 1160 | 1170 | 1200 |
| 3х50 | 30.5 | 31.0 | 1445 | 1480 | 1490 | 1525 |
| 3х4+1х2.5 | 16.5 | — | 420 | — | 435 | — |
| 3х6+1х2.5 | 17.5 | — | 490 | — | 505 | — |
| 3х6+1х4 | 17.5 | 19.0 | 370 | 555 | 390 | 570 |
| 3х10+1х4 | 30 | — | 675 | — | 695 |
Кабель с бронированной защиты допускается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использовать его в других более благоприятных условиях.
Распространённые ошибки при подключении автомата к сети
К сожалению, даже опытные электрики с многолетним стажем за плечами совершают с первого взгляда незначительные ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать таких ошибок при подключении вводного автомата, необходимо с ними ознакомиться заранее. Предупредить проблему до её возникновения.
Зажим провода вместе с изоляцией
Очень популярная ошибка, которая допускается в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может не показать каких-либо результатов: все автоматы в электрощитке целы, провода не повреждены, а света в квартире по-прежнему нет.
А проблема в неправильном подключении питающего кабеля, а точнее — слишком малом отрезке снятой изоляции. Мастер снимается небольшой кусок изоляции с провода, заводит его в неподвижный контакте и закручивает болт. Стандартное подключение автоматов в щитке и всё выполнено по правилам. Но только контакт мог попасть не на саму токопроводящую жилу, а именно на изоляцию. Результат: плохой контакт, который приведёт либо к сгоревшему автомату, либо к отсутствию света в квартире. Может потребоваться много времени, чтобы определить проблему и заново присоединить кабель к пакетнику.
Поэтому во избежание таких последствий, подключение однополюсного или двухполюсного автомата должно быть выполнено качественно зачищенным проводом. И ничего страшного, если из места ввода будет немного выглядывать очищенная жила.
Подключение к автомату нескольких проводов разного сечений
Прежде чем проводить монтаж автоматических выключателей, необходимо узнать, как это делается правильно. И часто в квартирных щитках можно увидеть несколько проводов, которые устанавливаются в одно штатное место для подключения. И хорошо если это 2 провода, но многие мастера стараются подключить в автомат 3 и более проводов разного сечения. После чего срок автоматического выключателя сокращается в несколько раз.
Если провода к автомату имеют разное сечение, то при затягивании контакта, хорошо закреплённым окажется тот, сечение которого больше. А кабель с меньшим диаметром будет свободно «гулять» в посадочном месте пакетника. Получится плохой контакт, в скором времени приводящий к полному сгоранию места подключения автомата.
Поэтому соединение автоматов между собой лучше всего выполнять цельным куском провода, зачищенным только в местах непосредственного контакта с автоматическим выключателем. Такой отрезок провода ещё называется гребенчатой шиной, изготовить которую можно самостоятельно.
Подключение нескольких автоматов к счётчику или между собой также может выполнятся с применением специальных обжимных наконечников НШВИ-2. Это расходные изделия, в которые допускается протягивать сразу 2 провода. Минус такого варианта монтажа только в необходимости приобретения специальных обжимных клещей.
Неправильное формирование концов жил
Как подключить автоматы в щитке уже известно и рассмотрены основные ошибки, но даже такая незначительная ошибка как неправильное формирование конца проводника может привести к необходимости замены выключателя.
Последовательность подсоединения кабелей к автоматам стандартна: зачистить жилу на необходимую длину, вести провод в посадочное место и затянуть фиксатор, который чаще всего выполнен под крестообразную отвёртку. Конец проводника при этом стараются делать прямым. Но, чтобы улучшить контакт в месте соединения провода и медной пластины автомата, на конце кабеля необходимо сделать U-образный загиб.
Это самый надёжный совет на вопрос как правильно подключить автоматы к входной электросети или проводке квартиры. U-образный загиб позволяет увеличить площадь соприкосновения провода и медной пластинки пакетника, соответственно, улучшить качество контакта. Остальную работу сделает ребристая поверхность посадочных мест подключения автоматов.
Общие принципы выполнения разводки в щитке
Щит содержит в себе всю аппаратуру и механизмы для подключения потребителей к электроэнергии
Для его правильной работы и безопасности важно использовать подходящие провода и качественные детали, потому что из-за неисправности пользователи могут остаться без света, или и вовсе начнется возгорание. Функция проводников в электрощитке – соединение контроллеров, индикаторов и прочих устройств
Весь щиток, включая металлический корпус, должен быть надежно заземлен. В идеале нужно и вешать замок, чтобы посторонние люди не имели доступа к оборудованию.
Подключение должно проходить так, чтобы соединительные проводки не провисали. Для этого нужно тщательно измерять расстояние между элементами подключения и отрезать на несколько сантиметров больше, чтобы их можно было ввести в клеммы. На этом нельзя экономить, и если расчеты оказались неправильными, лучше повторить операцию.
Это интересно: Орех для соединения проводов — маркировка и правила пользования
Что лучше: жесткий или гибкий провод в монтаже распределительного щитка?
Главным отличием жестокого провода, применяемого для электрощита от гибкого является возможность гибкого провода изгибаться в нужном направлении до 12 раз (снижается со временем), а также лёгкость, с которой он гнётся.
Как правило, для подключения автоматики в распределительном щите, профессиональные электромонтажники используют гибкий провод ПуГВ. Так как с ним удобнее работать. При работах, самостоятельно выполняемых жильцами или неквалифицированными шабашниками, весьма часто применяют жёсткий провод.
И в первом, и во втором случае можно добиться требуемого качества сборки. Однако, более эстетично смотрится монтажная схема, собранная с использованием гибкого провода.
Схема питания
Фрагмент схемы подключения питающего провода к электроплите показан на рисунке, на котором видно, что розетка должна быть защищена УЗО. Схему следует периодически проверять, функционирует ли она. Ведь все элементы со временем подвергаются износу.
Вся важная информация, включая схему электроснабжения плиты, находится на задней панели агрегата либо в инструкции от производителя. Людям, совсем не имеющим представления о нюансах электротехнического монтажа, самим иногда трудно справиться. В любом случае можно просто позвонить в службу ремонта бытовой техники в своём городе.
Ошибки при выборе кабеля и подключении
Наиболее часто грубые ошибки при монтажных работах допускаются при выборе кабеля. Обязательно учитывайте условия, в которых он будет эксплуатироваться, и рассчитывайте необходимое сечение. Если установить бронированный кабель большого сечения там, где достаточно ВВГ 3х6, будут лишние финансовые затраты и проблемы в монтажных работах. Преимуществ, при эксплуатации и экономии вы не получите.
При подключении к шинам РЩ не устанавливайте медные наконечники на алюминиевые провода и наоборот. Неоднородные металлы имеют разные сопротивления, это приводит к большим потерям тока и нагреву проводов в местах подключения.
Старайтесь, чтобы шины в РЩ и провода были одного металла, медные или алюминиевые. Если они разные, то используйте комбинированные переходные наконечники для соединения алюминия с медью.
После подключения кабеля к шинам или автоматическим выключателям, на пару часов подключите максимально возможную нагрузку. После чего обесточьте РЩ и протяните все болтовые соединения на контактах
Особенно это важно на промышленных объектах, где большие токовые нагрузки в сети длительное время, контакты осматриваются и протягиваются 1раз в неделю. При недостаточном зажиме контакты будут выгорать.
Не рекомендуется делать петлю концом оголенного провода вокруг зажимного болта с шайбой для контакта с шиной
Такое соединение имеет меньшую площадь прикосновения, чем наконечник, потери тока будут больше.
Составление схемы электрического щитка
Важным этапом установки электрического щитка является создание его схемы. На это есть несколько объяснений. Допустим, если вы запланируете в будущем ремонт или модернизацию проводки в квартире, с помощью схемы вы сможете быстро установить, за что отвечает каждый автомат и деталь в щитке. Также схема понадобится при приеме работ электриком. К тому же подключать провода, имея такую схему на руках, намного проще. Вы ее сможете как нарисовать как вручную, так и в специализированных программах, после чего распечатать.
Электрическая схема создается в несколько этапов. Первым делом необходимо выяснить, какая в доме система электроснабжения, затем разбейте все точки потребления электричества на несколько категорий. После этого, на основе уже имеющихся данных и создается схема щитка
Крайне важно, что в схеме были использованы условные обозначения, которые подробно расписаны в ГОСТ 21.614 «Изображения условные графические электрооборудования и проводок в оригинале»
Итак, как выше было сказано, все работы начинаются из определения системы электроснабжения и заземления в квартире, поскольку от этого будет зависеть подключение щитка. Это можно узнать, посмотрев щиток на этаже или же сходив в ЖЭК. Зачастую в жилых обустраиваются три системы ТN-С, ТN-S, ТN-С-S.
Стоит сразу отметить, что первая система была создана еще по старым ГОСТам и использовалась в домах, которые были построены до 1998 г. Система TN — C представлена двухжильной медной или алюминиевой проводкой. К распределительному этажному щиту шел трехфазный кабель ( L ) с одной жилой PEN , в которой совмещены земля и ноль. Последние две системы используются в современных домах. В квартире проложен трехжильный медный провод, а к щиту подведен кабель с тремя фазами ( L ), нулем ( N ) и землей РЕ ( S ).
Каким должен быть провод
Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов. Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.
Провода различают по классу гибкости, который зависит от конструкции жил — монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.
С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема — ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными. Если пренебрегать этим, контакт получится ненадёжным и недолговечным.
С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:
- ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
- ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости — 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.
- ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.
Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.
Сечение подбирается в соответствии с токами, которые будут протекать через проводник.
Также стоит помнить, что есть стандартные цвета для проводов по назначению:
- фаза – серый или черный;
- ноль – синий;
- земля – желто-зеленый.
При этом нужно проводить такой монтаж, чтобы не было провисаний провода (особенно это касается многопроволочных жил) и лишних перегибов (это касается монолитных жил). Для этого следует заблаговременно определить необходимую длину провода, после чего отрезать на 2-3 см больше, чтобы обеспечить нормальный ввод конца в клемму автомата.
Соединения в распределительном щите с вводным автоматом группы потребителей делают с помощью перемычек между соседними автоматами, для этого можно использовать и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, поскольку не нужно использовать наконечники НШВИ. Лучше вообще избегать перемычек, если это возможно и пользоваться соединительной шиной. Она жесткая, контакт будет хорошим, и монтаж будет наглядным и эстетичным.
Напоследок рекомендуем просмотреть полезное видео по теме:
Теперь вы знаете, какой выбрать провод для сборки электрощита в частном доме либо квартире. Надеемся, предоставленная информация была для вас полезной и понятной!
Работы, связанные с электричеством, требуют высокого уровня подготовки мастера. Аварийную ситуацию могут создать как некачественные комплектующие или недостаточная образованность электрика, так и неправильно подобранные провода.
Из чего состоит электрощит
В электрощит через отверстия в корпусе подключается вводной кабель, далее происходят подключения к электрооборудованию в соответствии со схемой. Например, при сборке щита питающий кабель подключается к вводному автоматическому выключателю, а уже к нему подключаются соответствующее оборудование, которое относится к каждой группе потребителей.
Внутри современного домашнего электрощитка расположено большое число различных коммутационных и защитных приборов и оборудования другого типа, среди которых:
- прибор учета (счетчик электроэнергии).
- автоматические выключатели (вводные или отключающие группы и отдельных потребителей);
- УЗО и дифавтоматы;
- таймеры;
- реле напряжения;
- реле контроля фаз;
- другая автоматика.
Корпус электрощита должен быть заземлен, его металлические дверцы и другие токоведущие части тоже. Для ограничения доступа посторонних лиц и предотвращения поражения электрическим током, он должен запираться на ключ.
Это интересно: Электропроводка в полу — преимущества, нормы, правила монтажа
Подключение силовых кабелей к розеткам
Для прокладки проводки в розеточной группе помещений рекомендуется использовать кабель марки ВВГ. В деревянных сооружениях прокладывают ВВГнг имеющий изоляцию из негорючего материала, есть импортный аналог этого провода NYM, но он существенно дороже.
При планировке учитывают максимальную мощность электроприборов подключаемых в розеточную группу, от этого зависит выбор сечения провода. Статистика и практический опыт показывает, что для квартиры или частного дома между распределительными коробками в розеточных группах укладывают провода сечением 4 мм2. От распределительной коробки до розетки 2,5 мм2, при условии включения обычных бытовых приборов не большой мощности, телевизора, утюга, холодильника, ручного электроинструмента и другой техники.
Расключение проводов розеточной группы в распределительной коробке
В распределительные коробки и подрозетники кабель заводится на 15 – 20 см, внешняя оболочка снимается до 10 см, изоляция с проводов на 5 см в распределительной коробке, в подрозетниках до 1 см. Оголенные концы в распределительной коробке для соединения с розеткой скручиваются между собой двумя пассатижами. Оба провода совместно зажимаются возле окончания изоляции, и возле оголенных концов. Первые остаются в неподвижном состоянии вторыми делаются вращательные движения для скрутки пары или большего количества проводов.
От распределительного щита до розетки провода кабеля соединяются в соответствии с требованиями ПУЭ, по цвету. От фазного контакта идет красный или коричневый провод так же они соединяются в распределительной коробке и опускаются до розетки. Нулевые провода с голубой изоляцией и желто — зеленые соединяются по всей сети, начиная от шины заземления в РЩ.
Подключение группы розеток

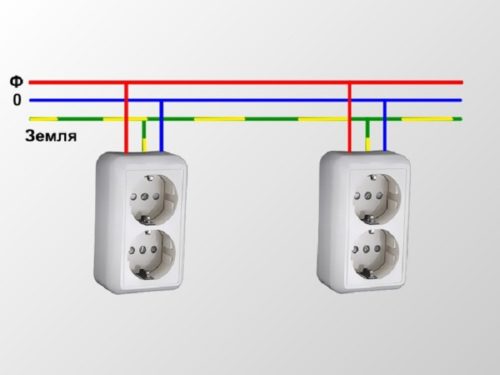

Розетка подключается к проводам, выходящим из подрозетника, фазный и нулевой проводник крепятся к контактам, в которые вставляется вилка от электроприборов. Заземляющий провод к контакту с обозначением заземления, способы фиксации проводов на контактах могут быть различны, это зависит от типа розеток.
Подключение розетки к проводам в подрозетнике
Бывают контактные группы с винтовыми зажимами или пружинными. После подключения провода и корпус розетки упаковываются в подрозетник, вкручиваются распорные винты, все закрывается лицевой декоративной крышкой.
Общая информация по строению и материалу изготовления жил кабеля
Здесь информация, которой владеют многие, ограничивается лишь разницей между алюминиевым и медным кабелем. Причём она довольно скудна и, порой, ошибочна. Дело в том, что алюминий, помимо малого срока службы, ещё и очень ненадёжен. Достаточно перегнуть его несколько раз и жила переломится. Единственным его достоинством является дешевизна, но этот критерий в электротехнике должен стоять на последнем месте, а значит, остановиться следует на меди.
Алюминиевые провода довольно ненадёжны
Медные кабели и их модификации
Такие жилы идеальны не только для сборки распределительных щитов, но и вообще для любого электромонтажа. Однако не следует забывать, что такие кабели могут быть жёсткими и гибкими. Вторые значительно проще в электромонтаже, но имеют большую стоимость. Ещё одним их недостатком перед жёсткими жилами можно назвать невозможность их фиксации в винтовых клеммах без предварительной подготовки. Речь идёт о лужении или обжимке наконечником при помощи кримпера.
Такие жилы необходимо обжать или облудить перед коммутацией
Что же выбрать: применение жёстких и гибких медных жил в монтаже распределительного щитка
Если смотреть с точки зрения удобства, то при монтаже лучше использовать гибкие кабели, однако и здесь всё не однозначно. При использовании жёстких жил, их укладка немного сложнее, но при этом упрощается создание качественных контактов на соединениях с автоматикой и шинами, как нулевой, так и заземляющей. К тому же, тщательно проложив всё один раз, больше мастер к этой работе возвращаться не будет. А вот при использовании гибкого кабеля возникает проблема некачественных соединений, которые впоследствии обязательно начнут греться, что недопустимо при сборке силовых шкафов или щитков освещения.
Таким образом, наилучшим выбором для монтажа электрощитов является жёсткий медный провод подходящего сечения. Применение гибких жил допустимо лишь в труднодоступных местах с обязательным лужением или обжимкой наконечником очищенного от изоляции отрезка.
