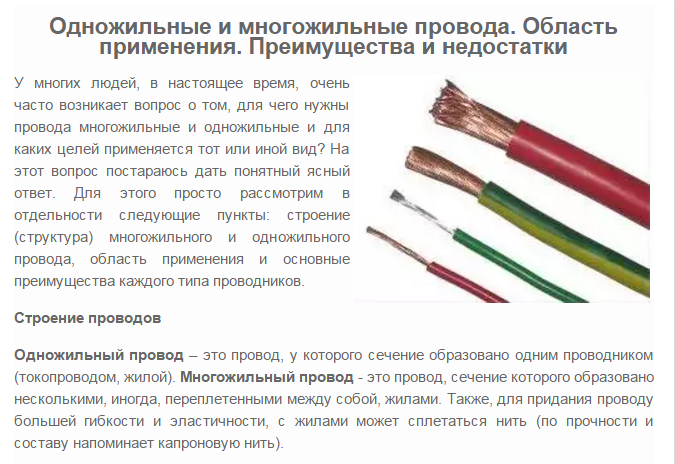

Что такое многожильный провод
Итак, по действующему ГОСТу 1980 г. провода подразделяются на виды следующим образом:
- многожильный (кабель, шнур) — это провод (кабель, шнур), в котором число жил более трёх;
- одножильный (кабель, шнур) — это провод (кабель, шнур) с одной токопроводящей жилой.
К сведению! Токопроводящая жила – это элемент кабельного изделия, предназначенный для прохождения электрического тока.

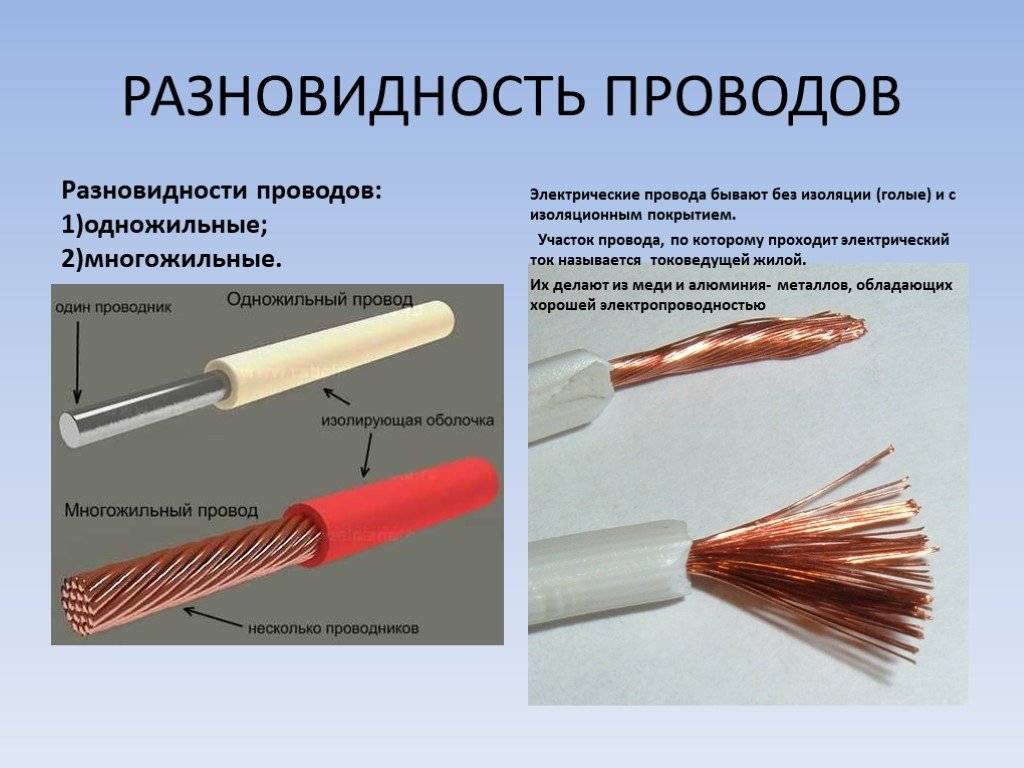

Многопроволочный проводник

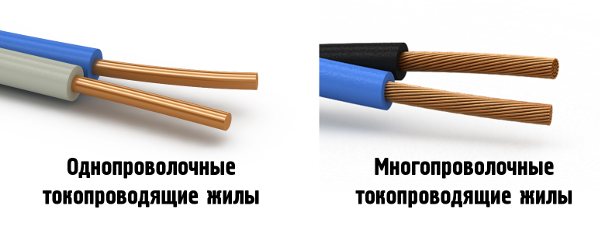

Токопроводящие жилы могут быть однопроволочными и многопроволочными (две и более), скрученными в уплотнённый пучок.

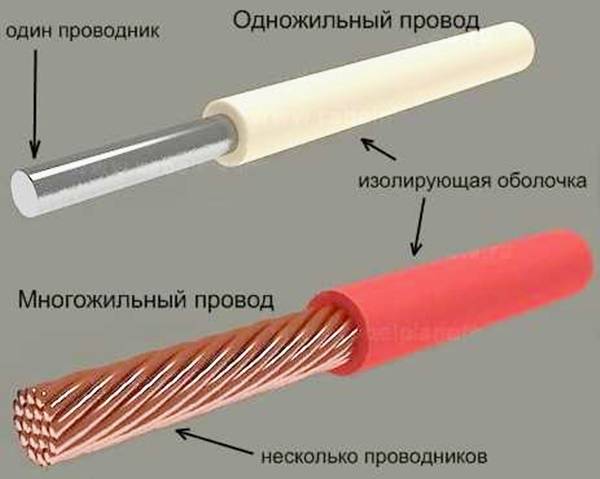

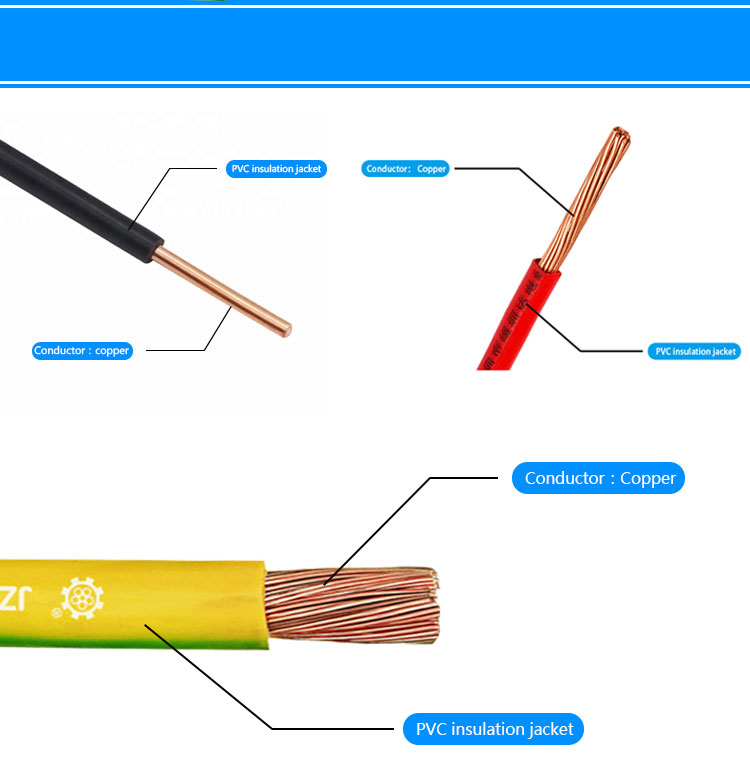

Из чего состоит провод или кабель
Провод и кабель в пределах этой статьи не имеют существенных различий, поэтому опустим их и приравняем эти понятия. Они состоят из токопроводящей жилы голой или покрытой одним или двумя слоями изоляции. Изоляция выполняется из диэлектрического материала, например, ПВХ, резина, полиэтилен, фторопласт. Жилы изготавливают из алюминия или меди. Также и по структуре жилы бывают:

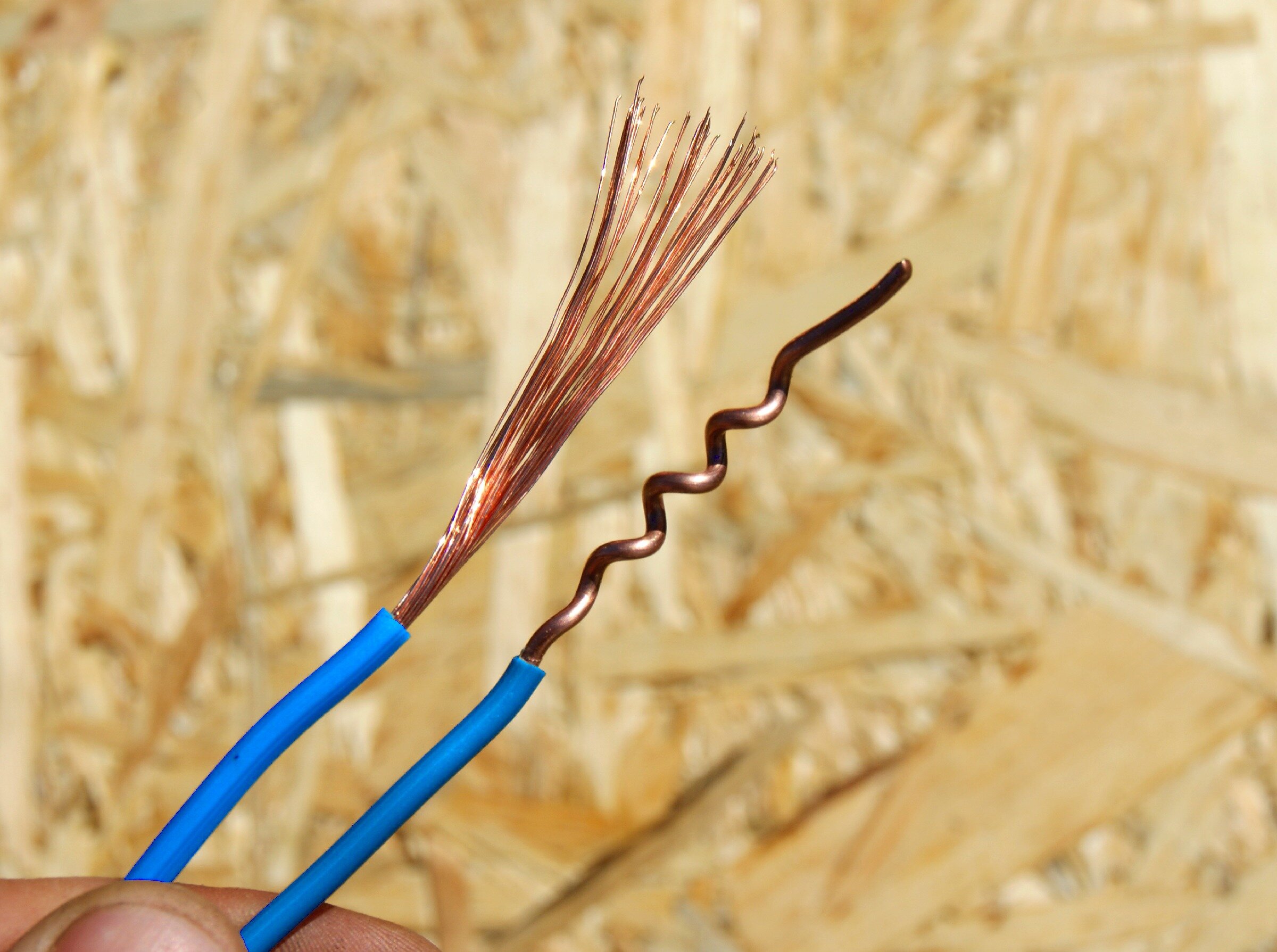

- Однопроволочные — жёсткие. Состоят из цельного цилиндрического или фасонного (секторного) проводника, иногда их называют монолитными.

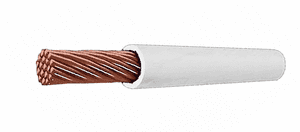

- Многопроволочные — мягкие. Состоят из 7 и больше тонких проволок. Точное количество проволок определяется в ТУ на изделие и в ГОСТ 22483-2012, это зависит от площади поперечного сечения ТПЖ и её класса гибкости.
Интересно!

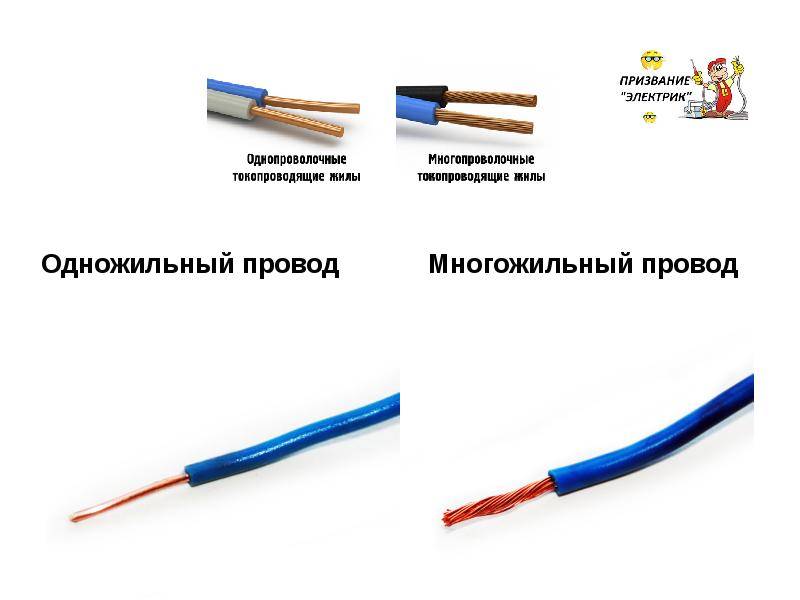

Как мы уже сказали, правильными названиями типов жил является именно однопроволочная и многопроволочная, но в народе их часто называют одножильными и многожильными. Поэтому иногда возникает путаница, когда говорят о многожильном проводе: речь идёт о числе токопроводящие жил (больше одной), или о количестве проволок в одной жиле? В пределах этой статьи воспринимайте эти понятия как синонимы.

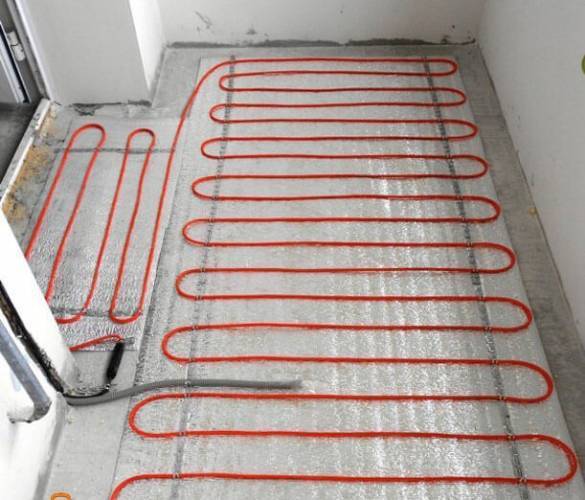

Какой пол выбрать: одножильный или двужильный?
Одной из популярных систем отопления, которая обеспечивает нагрев воздуха в помещении, является теплый пол. В зависимости от вида нагревательных элементов различают такие разновидности теплого пола:
- электрический — жидкостно-электрический, пленочный и кабельный (одножильный теплый пол и двужильный);
- водяной (в качестве источника тепла используется горячая вода).
Схема монтажа электрического пола.
Монтаж такой отопительной конструкции может полностью заменить систему централизованного отопления и вам больше не потребуется покупка дополнительных электронагревательных приборов, которые занимают лишнее место в вашей квартире и неэффективно расходуют электричество. Электрический кабельный пол в зависимости от используемого кабеля для обогрева подразделяется на одножильный и двужильный. Многие люди задаются вопросом, что выбрать — одножильный или двужильный кабель для утепления помещения. Ниже рассмотрим основные характеристики и отличия таких кабелей.
Схемы укладки теплого пола.

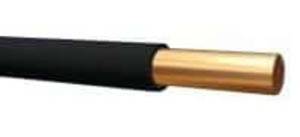

Одножильный провод состоит из одной металлической жилы, обтянутой изолирующим веществом. Материалом для изготовления кабеля как правило является нихром, латунь, оцинкованная сталь или углеродные соединения. Кабель имеет прочную изоляцию, которая выдерживает нагрев до 100°С и может быть выполнена из силикона, полиэтилена и тефлона. Изоляционный слой содержит в себе медный или стальной экран, который защищает нагревательную жилу от повреждений и служит заземлителем.
Вся конструкция подключается к сети при помощи 2-х муфт и 2-х концов провода, которые не нагреваются. В такой конструкции холодные провода присоединяются к 2-м краям нагревательной секции. Преимуществом такой системы является дешевизна исходного материала. Из-за своих конструктивных особенностей одножильный кабель является более хрупким и при неправильной укладке может переломиться.

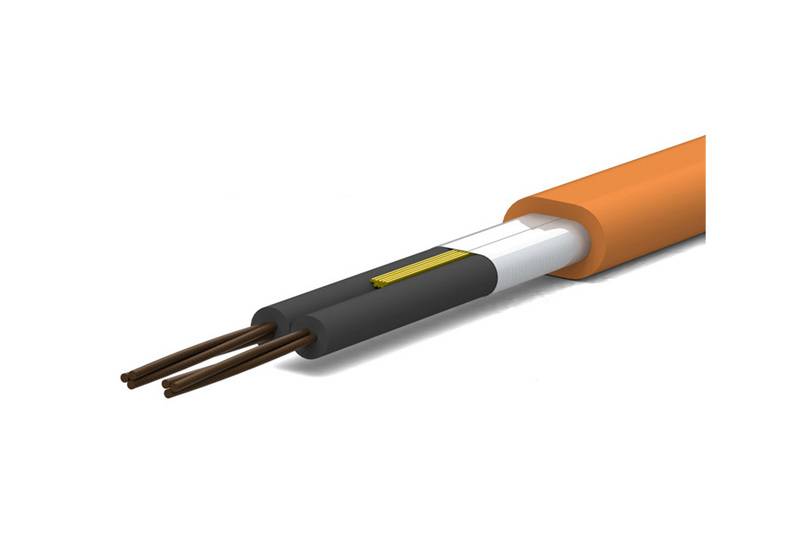

Двухжильный кабель немного отличается от одножильного своей конструкцией. У такого кабеля под наружной оболочкой параллельно проходят 2 изолированных друг от друга провода (холодный и нагревательный). Данные провода крепятся к одной стороне нагревательной секции.
По качеству и сроку эксплуатации у 2-х сравниваемых нагревательных элементов отличий нет. Однако двухжильный пол имеет на каждом конце секции заглушку, которая их соединяет и армирует. 2 другие части аналогично подключаются при помощи муфты и холодных концов провода.
Двухжильный кабельный пол более прост в монтаже, так как уже имеет готовый конец для подключения к электросети. А конец одножильного кабеля после укладки необходимо вернуть к месту подключения (закольцевать).
Основными критериями, которые влияют на выбор, являются: тип и величина помещения, в котором будет монтироваться такая конструкция и толщина стяжки. Специалисты рекомендуют использовать одножильную систему в маленьких и теплых комнатах, а двужильный пол для потенциально холодных, влажных и просторных помещений. В квартирах, коттеджах и частных домах для монтажа теплого пола, как правило, используют двухжильный теплый пол. А в общественных, офисных и нежилых помещениях целесообразней будет использовать одножильный кабель, так как практически вокруг любого проводника с электрическим током возникает электромагнитное излучение, небезопасное как для людей, так и животных. В однопроводном кабеле ток течет в одном направлении, создавая вредное электромагнитное излучение.
Двухжильный теплый пол не излучает вредных электромагнитных волн.
Двужильный кабель имеет 2 провода с взаимонаправленными электромагнитными полями, которые нейтрализуют друг друга. По качеству и сроку эксплуатации у обеих систем отличий нет.
Нужно также учитывать то, что при использовании такой кабельной обогревательной конструкции высота пола поднимется на 5-10 см. Система электрического кабельного отопления универсальна и подходит под многие виды покрытий (линолеум, кафель, ковролин, ламинат, натуральный камень).Она помогает равномерно и правильно распределить теплый воздух по помещению благодаря регулятору. Современные разработки и технологии позволяют максимально экранировать обогревающие жилы кабеля. На сегодняшний день теплый пол — экологичное, экономичное, практичное и очень удобное решение при утеплении вашего дома.
1poteply.ru
Этапы монтажа
Одножильный или двужильный тёплый пол можно смонтировать самостоятельно.
Монтаж происходит поэтапно:
- рассчитывают мощность нагрева для данной площади;
- выбирают оптимальную модель, учитывая чистовой пол и площадь покрытия тёплым полом;
- подготавливают план по укладке кабелей;
- определяют места установки датчика и терморегулятора, а так же их подключения к источнику электропитания.
Основной показатель системы обогрева — энергопотребление. Его определяют по мощности выбранной модели. Зависит она и от толщины защитной бетонной стяжки.
В жилых помещениях верхний слой бетона доходит до 100 мм. Если черновой пол повышенной влажности, высота пола будет больше за счёт дополнительной гидроизоляции.
Применение
Область применения гибких кабелей довольно обширна. Их можно найти в любой квартире. Практически все бытовые электроприборы подключаются к электросети с помощью гибких шнуров. Электрический утюг представляет собой подвижное устройство, которое оснащено КГ. Настольные лампы, наушники, многоразъёмные удлинители, телевизоры – все эти приборы подключаются к розеткам гибкими кабелями.
В промышленности станочное оборудование с числовым программным управлением (станки ЧПУ) имеют много подвижных электроузлов. Станки оснащены многопроволочными кабель-каналами. Проводка рассчитана на эксплуатацию в течение 5-10 лет, в зависимости от интенсивности работы оборудования.
Существуют каналы стандартной серии с ограниченной длиной открытого и закрытого типа. Наряду с этим, применяются изделия с неограниченной длиной. Универсальные каналы можно наращивать до любых размеров.

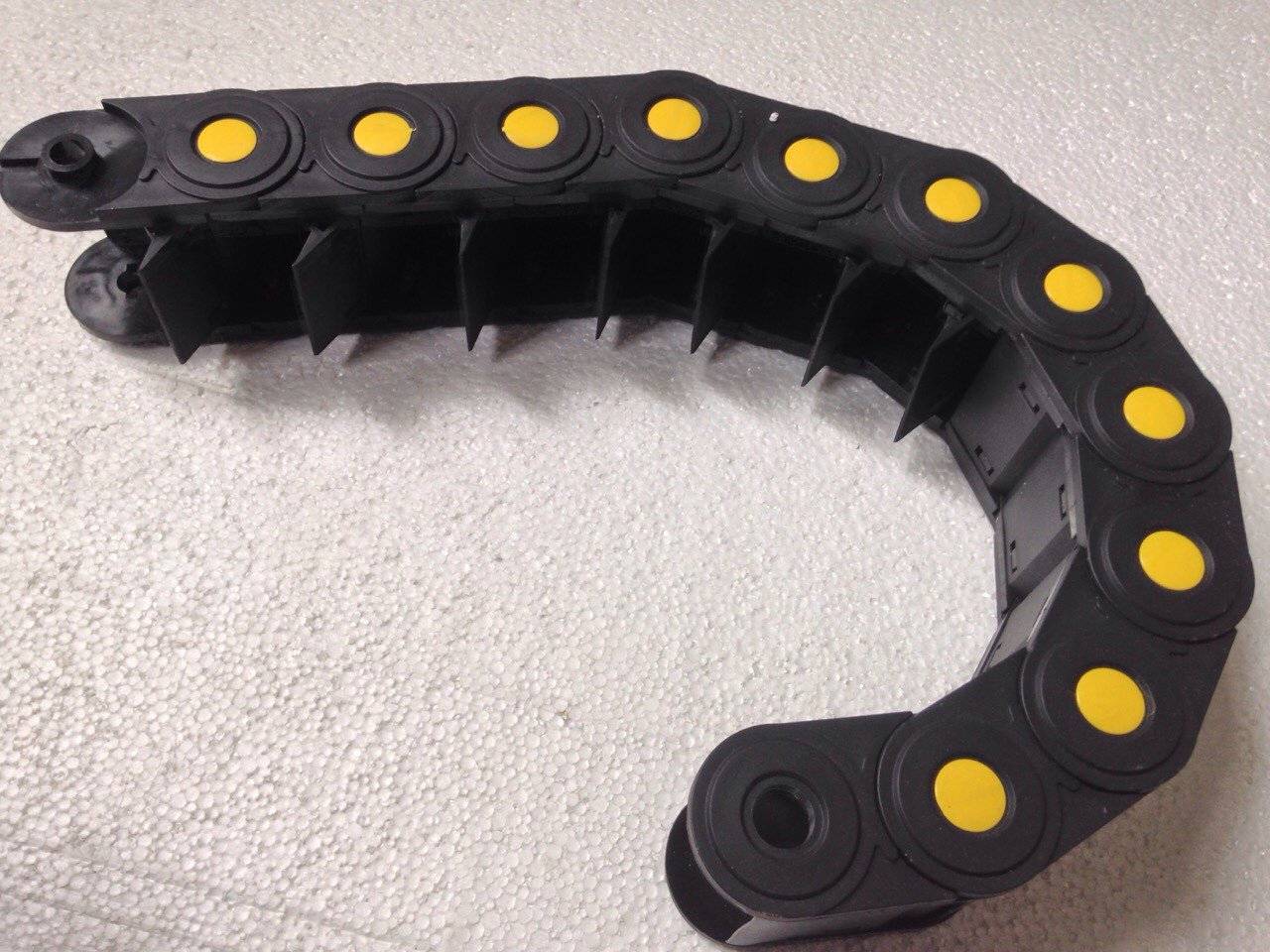

Кабелеукладчик
Миниатюрные подвижные кабелеукладчики с гибкими проводами применяют в принтерах. В КГ таких устройств применяются провода толщиной, измеряемой сотыми долями мм.
Дополнительная информация. Для скрытой проводки применять КГ можно, но нецелесообразно. Монтажная схема электросети из гибких проводников обойдётся гораздо дороже, чем сделать это из одножильных проводов.
Кабель гибкий применяют не только в подвижных системах. Им удобно соединить контакты в распределительных щитках, шкафах, где порой требуется изгибать КГ несколько раз, в случае ремонтных работ кабели можно использовать многократно. Соединения сигнальных устройств, пультов управления различного электрооборудования с источниками питания осуществляется гибкими шнурами для контрольного управления.
При выборе надо обращать внимание на модификации кабельных изделий. Есть провода с оболочками, не поддерживающие горение, тропического и холодостойкого исполнения
Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в
Если возникают сомнения, то стоит обратиться к профессионалам. Они помогут выбрать нужную марку изделия и осуществить её монтаж
Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в. Если возникают сомнения, то стоит обратиться к профессионалам. Они помогут выбрать нужную марку изделия и осуществить её монтаж.
Двужильный электрические пол
Двухжильный кабель немного отличается от одножильного своей конструкцией. У такого кабеля под наружной оболочкой параллельно проходят 2 изолированных друг от друга провода (холодный и нагревательный). Данные провода крепятся к одной стороне нагревательной секции.
По качеству и сроку эксплуатации у 2-х сравниваемых нагревательных элементов отличий нет. Однако двухжильный пол имеет на каждом конце секции заглушку, которая их соединяет и армирует. 2 другие части аналогично подключаются при помощи муфты и холодных концов провода.
Двухжильный кабельный пол более прост в монтаже, так как уже имеет готовый конец для подключения к электросети. А конец одножильного кабеля после укладки необходимо вернуть к месту подключения (закольцевать).
Основными критериями, которые влияют на выбор, являются: тип и величина помещения, в котором будет монтироваться такая конструкция и толщина стяжки. Специалисты рекомендуют использовать одножильную систему в маленьких и теплых комнатах, а двужильный пол для потенциально холодных, влажных и просторных помещений. В квартирах, коттеджах и частных домах для монтажа теплого пола, как правило, используют двухжильный теплый пол. А в общественных, офисных и нежилых помещениях целесообразней будет использовать одножильный кабель, так как практически вокруг любого проводника с электрическим током возникает электромагнитное излучение, небезопасное как для людей, так и животных. В однопроводном кабеле ток течет в одном направлении, создавая вредное электромагнитное излучение.
Двужильный кабель имеет 2 провода с взаимонаправленными электромагнитными полями, которые нейтрализуют друг друга. По качеству и сроку эксплуатации у обеих систем отличий нет.
Нужно также учитывать то, что при использовании такой кабельной обогревательной конструкции высота пола поднимется на 5-10 см. Система электрического кабельного отопления универсальна и подходит под многие виды покрытий (линолеум, кафель, ковролин, ламинат, натуральный камень).Она помогает равномерно и правильно распределить теплый воздух по помещению благодаря регулятору. Современные разработки и технологии позволяют максимально экранировать обогревающие жилы кабеля. На сегодняшний день теплый пол — экологичное, экономичное, практичное и очень удобное решение при утеплении вашего дома.
Правила подключения многожильного проводника
Очень часто во время прокладки многожильного кабеля или же провода возникает необходимость подключения его к таким распространённым элементам электрической цепи как автоматический выключатель, розетка, счётчик, вилка, патрон светильника и так далее. Чаще всего при этом используется именно медные провода, особенно в быту. Главная задача при этом обеспечить надёжный контакт с зажимным болтовым соединением этих устройств и аппаратов, а значит сделать многожильный провод как можно монолитнее и однороднее. Выполнить данную процедуру можно несколькими способами:
- Скрутив все тонкие жилы в тугой пучок и если позволяет сечение, загнуть его в противоположную сторону. Сделать это можно пассатижами или же руками, всё зависит от сечения токопроводящей жилы. Этот способ самый простой и применяется в современной проводке только в экстренных случаях, но он тоже имеет право на существование. Выполнить данную процедуру с кабелем большого сечения таким способом не получится, поэтому он больше подойдёт для подачи напряжения к вилке, к розетке или к патрону маломощного осветительного прибора.
- С помощью лужения проводника. Данный способ более эффективен чем предыдущий и обеспечит надёжный контакт. Основной недостаток его в том, что не всегда под рукой имеется паяльник, да ещё и электричество для его эксплуатации. Лужение можно выполнить как ровного проводника, так и согнутого в колечко по диаметру болта клеммника, но перед этим опять же необходимо туго скрутить все тонкие жилы. Этот способ можно применить во всех случаях подключения к электроприборам, к автомату, розетке и т.д., если это позволяет сделать сечение.
- Опрессовка наконечника. Наконечники позволяют без пайки добиться надёжного и долговечного контакта. Наконечники бывают двух типов: с креплением под болт и просто гильзование. В зависимости от подключаемого элемента нужно выбрать соответствующий его тип и подходящее сечение. Наконечником, гильзами можно подключить любой тип кабеля, любого сечения как многожильный, так и одножильный, но для этого понадобится специальный инструмент, который необходимо будет приобрести перед проведением монтажных работ, особенно на профессиональном уровне. Выполненное таким образом подключение многожильного провода в щитке, к клеммнику, к счётчику не только выглядит эстетично и правильно, но и снижает вероятность нагрева в местах соединения. На фото ниже изображены наконечники типа НШВИ на многожильных проводах.
Лужение является хоть и хорошим способом, но на практике чаще жилы оконцовывают наконечниками, это быстрее, проще и часто надежнее остальных способов. Однако не опрессовуйте наконечники пассатижами – жила просто выскочит из них и хорошего соединения вы не получите. Для этого лучше купить обжимные клещи с квадратными матрицами, найти их можно примерно за 1000 рублей.
Достоинства и недостатки
Когда функционально жилы собраны под единой оболочкой, то такой провод удобнее в прокладывании, особенно в труднодоступных лотках и кабель-каналах. Его оболочка защищает все жилы одновременно, т. е. налицо явная экономия в трудозатратах, на расходе материала изоляции. Но есть один бич всех многожильных проводов — это капиллярность, т. е. втягивание влаги с разделанного торца через полости между изолированными жилами. С этой целью полости заполняются резиной или подобными негорючими наполнителями.
Многожильные и одножильные кабеля

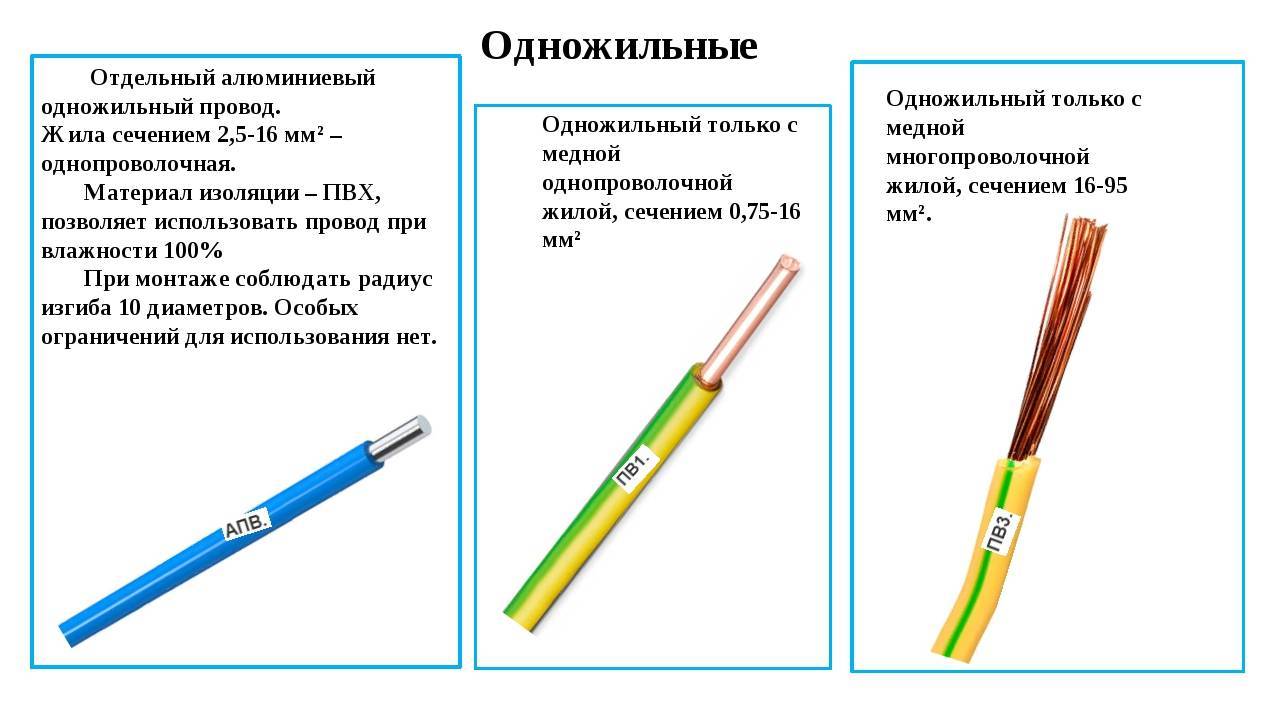

Одножильные мягкие медные провода, например, широко используются в автомобилестроении, где роль «минуса» играет сам корпус автомобиля, при разводке электропроводки в помещениях, сборке щитов освещения и распределительных шкафов, акустике.
Одножильные провода из меди незаменимы в электрических проводках к розеткам и осветительным приборам. Каждому электрику знакома процедура, когда в отсутствие штатного провода он вынужден распускать ножом многожильный кабель, извлекая оттуда отдельные изолированные жилы для выполнения задач по разводке групп розеток.
Вам это будет интересно Проверка фазировки
Важно! Изоляция и медный проводник одножильного провода должны выдерживать многократные перегибы при посадке розеточного модуля на место
Многожильный кабель
В этом виде материала для прокладки коммуникаций токопроводящий элемент состоит из нескольких волокон, переплетенных между собой. Установленными стандартами допускается вплетение непроводящей нити из капрона для увеличения эластичности.
Чтобы определить, какой использовать шнур: мягкий или жесткий, важно обратить внимание на показатель гибкости и допустимый радиус изгиба. Такой материал удобно монтировать, его можно перемещать при необходимости
Для переносных установок может применяться гибкий провод (шнур). Монтаж многожильных проводов разрешает применение наконечников из латуни для коммутации без использования дополнительных инструментов.
Наконечники служат для соединения с винтовыми клеммами после прессовки. Использование этих деталей крепежа нивелирует преимущества одножильного провода для этих типов соединений.
Многожильный кабель практично использовать при монтаже временной электрической установки. Этот тип коммуникационного материала легче укладывается в коробе, что экономит время при монтаже.
Обозначение по ГОСТ
Во-первых, определимся с названием.
Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями:
Что такое провод? Провод — это проводник (одножильный или многожильный) с изоляцией вокруг жилы в форме трубки. Некоторые провода вовсе не имеют изоляции.
Например голые провода А (алюминиевый), АС (алюминиевый со стальным сердечником), ПС (провод стальной), ПСО (провод стальной одножильный).
Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).
Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже.
Кабель — это уже несколько изолированных проводников соединенных в одну конструкцию. Кабели имеют двойной слой изоляции.
Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:
плас class=»aligncenter» width=»500″ height=»244″
резины или каучука
металла
СПЭ – сшитого полиэтилена
Самыми современными марками считаются кабели из сшитого полиэтилена.
То есть, грубо говоря получается, что кабель — это несколько проводов объединенных под одной защитной оболочкой. Если на 2-х, 3-х проводниках, даже скрученных вместе, нет еще одной изоляции, то это провод.
Выбираем по мощности
Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.
Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.
Таблица 1.Подбор сечения провода по мощности для кабеля с медными жилами
| Сечение токопроводящей жилы, мм² | Для кабеля с медными жилами | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75.9 |
| 50 | 175 | 38.5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица 2.Подбор сечения провода по мощности для кабеля с алюминиевыми жилами
| Сечение токопроводящей жилы, мм² | Для кабеля с алюминиевыми жилами | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,2 |
Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной — 220 В.
В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:
- высокая прочность;
- упругость;
- стойкость к окислению;
- электропроводность больше, чем у алюминия.
Недостаток медных проводников — высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.
Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P — мощность, Вт; U — напряжение, В; I — ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.
Недостатки и достоинства различных видов
Однозначно сказать, какой кабель лучше — одножильный или многожильный, нельзя, потому как оба они выполняют свои функции и успешно применяются в разных ситуациях. Все зависит от проекта, технических характеристик данного провода и предполагаемой нагрузки на проводку.
Более детальные различия можно увидеть в таблице, приведенной ниже:
| Многожильный провод | Одножильный провод |
 |  |
| Из особенностей строения вытекают различия в характеристиках и сфере применения: | |

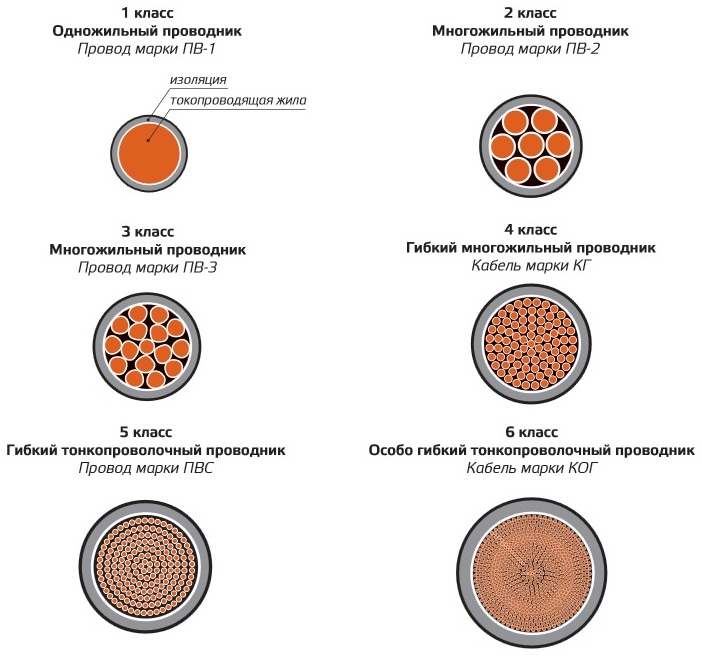

| Класс гибкости: 3−6 | 1 и 2, в зависимости от площади сечения и материала изготовления жил. |
| Назначение: Временные гибкие соединения | Стационарная проводка. |
| Срок службы: менее 5 лет | Более 30 лет. |
| Удобство монтажа: высокая гибкость позволяет прокладывать провод в любом месте с любыми плоскостными деформациями — сгибами, скручиваниями и так далее. | Затруднительный монтаж ввиду низкой гибкости. |
| Высокая цена. | Низкая цена, более экономичный вариант. |
Таким образом, можно сделать вывод, что преимущества каждого вида провода раскрываются только в своей сфере применения. Например, для подвижных соединений переносных электроприборов — чайников, утюгов и прочей «комнатной» техники, лучше будет использовать более эластичный провод с многопроволочной жилой и гибкой изоляцией.
При прокладке силового кабеля для стационарного пользования можно, конечно, тоже воспользоваться многожильным проводом — он более гибкий, удобный в монтаже, однако исходя из срока его службы это нерентабельно. Иначе придется менять проводку уже через пять лет. Поэтому в таких случаях лучше применить моножилу.
Почему же срок эксплуатации многожильного провода столь невелик даже в щадящих условиях? Дело в том, что мелкие проволоки в процессе многократного прохождения тока окисляются, что приводит к снижению рабочего сечения токонесущей жилы. Если продолжать подавать на такой провод все ту же нагрузку, он в итоге не выдержит и перегорит. Одножильный кабель не отличается такой степенью окисления, поэтому и служит намного дольше.
Итак, подытоживая приведенную информацию, можно привести конкретные примеры использования, чтобы не возникало вопроса, что лучше — многожильный провод или одножильный.
Многопроволочная жила применяется в следующих ситуациях:
- Прокладывание проводов в трубах и специальных кабельных каналах (а также в зданиях промышленного и частного типа) для временного пользования, особенно если проводке приходится преодолевать большое число изгибов и деформаций в процессе монтажа. Для этих целей чаще остальных используют провода таких марок — ПВС, ШВВП, ПуГВ.
- Подключение бытовой техники и любых передвижных электрических устройств, а также люстр, удлинителей и нестационарных приборов (Кабель КГ, Провода МГШВ, ВВП, ПВС).
- Проводка в автомобиле и подключение аудиосистем — для этого лучше всего подходят марки с повышенной устойчивостью к вибровоздействиям: ПГВА, КРПТ, ПТЛ200, ПуГВ.
- Кабели для подключения телефона и интернета, а также сигнализации и внешних телевизионных антенн — UTP, FTP, ПКСВ, КСПВ, ТППЭП, ТРП.
Поэтому для оборудования проводки в обычном доме или квартире необходимо применять негибкие моножильные провода, наиболее востребованные марки этого типа — ВВГ, ВВГнг, ВВГнг-LS и NYM. А в подвижных временных соединениях, удлинителях и домашней технике потребуется использовать провод с многопроволочными жилами, а также кабели этого же типа — ПВС И ШВВП.
Популярные разновидности электропроводки

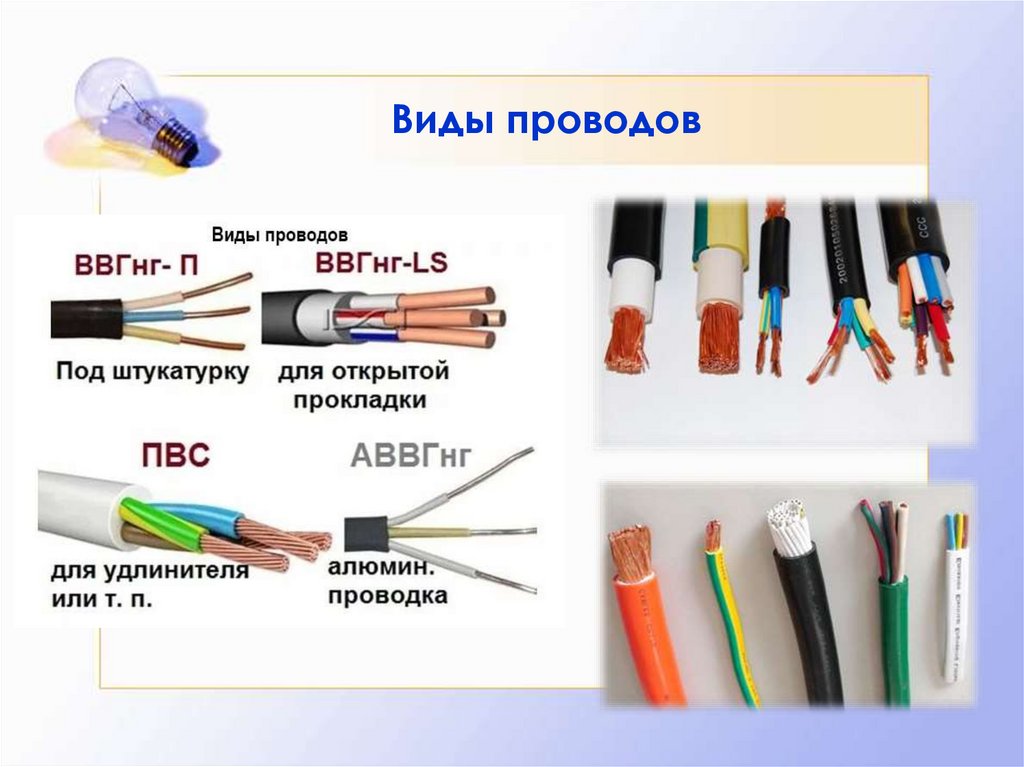

Среди часто используемых видов продукции для электромонтажа можно выделить две распространенные модели: ВВГ и NYM.
Вариант #1 — кабель ВВГ
Наиболее популярное изделие отечественного производства, которое часто применяется для выполнения в квартире электромонтажных работ. Кабель относится к небронированным гибким силовым проводам.
Он может состоять из 1-5 медных жил, сечения которых варьируются от 1,5 до 240 кв. мм. Проводники, которые могут иметь круглую, треугольную и плоскую форму, окружены поливинилхлоридной изоляцией и общей оболочкой.
Кабель ВВГ имеет несколько модификаций:
- ВВГ – основной тип, характеристики которого приведены выше.
- ВВГнг – кабель силовой, имеющий внешнюю оболочку и изоляцию жил, сделанную из негорючего поливинилхлорида.
- ВВГнг-LS – проводка, жилы которой имеют негорючую самозатухающую изоляцию, а оболочка обладает низким показателем выделения дыма.
- ВВГнг FR-LS – негорючий кабель с малой задымленностью, имеющий дополнительную защиту от огня, выполненную из слюдяной ленты.
Хотя обычный ВВГ стоит дешевле, его оболочка не имеет огнестойких свойств и выделяет при горении много дыма. Эти изделия также не подходят для пучковой прокладки, тогда как негорючие изделия монтируются в пучках, благодаря чему в гофрах, трубах или шурфе можно одновременно прокладывать несколько кабельных линий.
Один и тот же вид продукции (например, кабель ВВГнг), выпускаемый различными предприятиями, может иметь незначительные отличия внешнего вида и технических характеристик
Исходя из перечисленных выше причин, для проводки электросетей в квартире лучше брать надежные и практичные изделия марок ППГнг-HF и ВВГнг-LS, наиболее безопасные в бытовых эксплуатационных условиях:

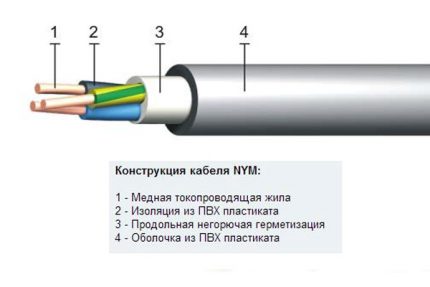

Вариант #1 — кабель NYM
Это изделия из меди, изготовляемый на российских заводах по немецкой лицензии. Кабель соответствует как отечественным ГОСТам, так и нормам европейского стандарта.
По основным характеристикам модель совпадает с показателями кабеля ВВГнг; она также рассчитана на номинальное напряжение 0.66 кВт.
В продаже имеется однопроволочный многожильный кабель NYM с сечением 1.5-10 мм2 и многопроволочный, сечение которого превышает 16 мм2.
Для негорючести изделия между поливинилхлоридной оболочкой изделия и изолированными тем же пластиком жилами (1-5) помещается резиновый наполнитель.
Провода NYM и ВВГнг имеют оболочку, сделанную из плохо горящего полимера, благодаря чему изоляция склонна к самозатуханию. Еще один плюс: при горении оболочки выделяется небольшое количество дыма, не содержащего опасных компонентов
Кабели ВВГнг и NYM обладают схожими характеристиками.
К числу их достоинств можно отнести:
- Качественное исполнение. Все компоненты проводки (изоляция, жилы, оболочки) соответствуют принятым ГОСТам, благодаря чему продукция отличается надежностью и долговечностью.
- Высокая пожаростойкость и безопасность. Отвечающие всем требованиям кабели безупречно работают под прописанной нагрузкой, а особо прочная изоляция позволяет производить пучковую прокладку без риска возгорания при взаимодействии жил.
- Легкая разделка и удобный монтаж. Упаковка кабеля круглой формы позволяет комфортно производить монтаж, не допуская перекруток при прокладывании сетей. При этом проводку можно уплотнять на выводе.
Правила выбора между одно- и многожильными проводами
При выборе между 1-жильным или многожильным вариантом провода необходимо прежде всего учитывать условия их применения:
- Многожильный лучше подойдет для подключения подвижных приборов. Также он идеален для прокладки в кабель-каналах, так как хорошо сгибается на поворотах.
- Для стандартной прокладки электрики, а также в штробе лучше использовать монолит, так как в ходе эксплуатации сохраняется в одном положении и лучше переносит механические нагрузки.
- На автоматических щитках и УЗО лучше применять 1-жильный проводник, так как хорошо удерживается на своем месте и не повреждается при замене автомата.

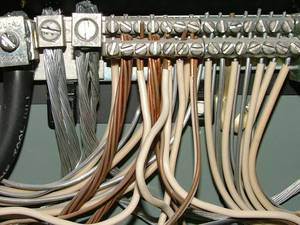

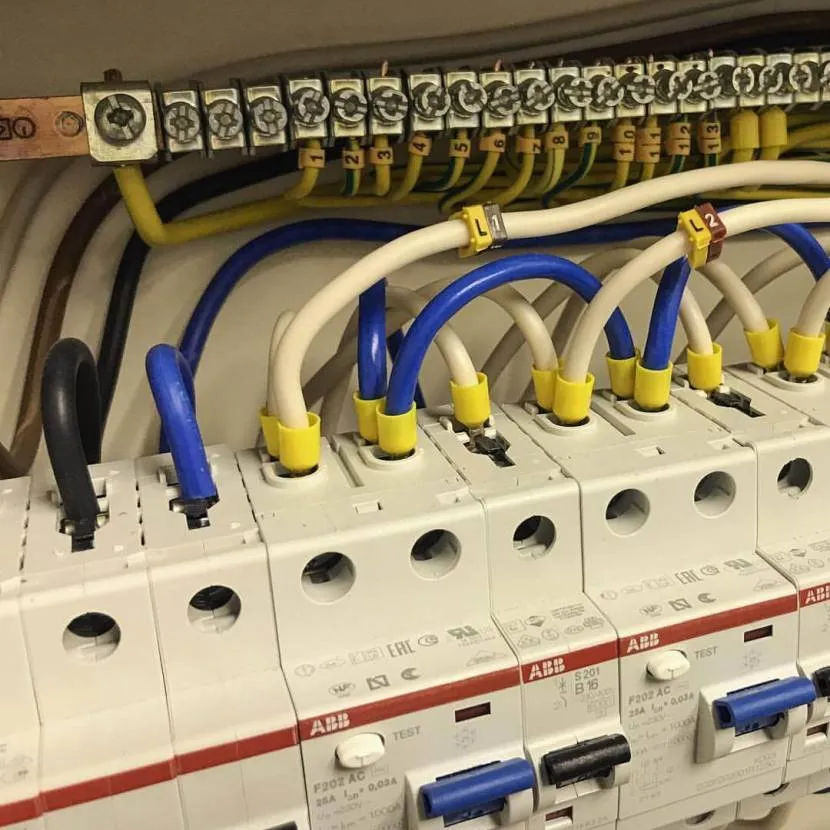

При сборке электрощитка чаще всего используется 1-жильный проводник Источник samelectrik.ru
- В щитах управления допустимо устанавливать тот вариант кабеля, который соответствует типу крепления.

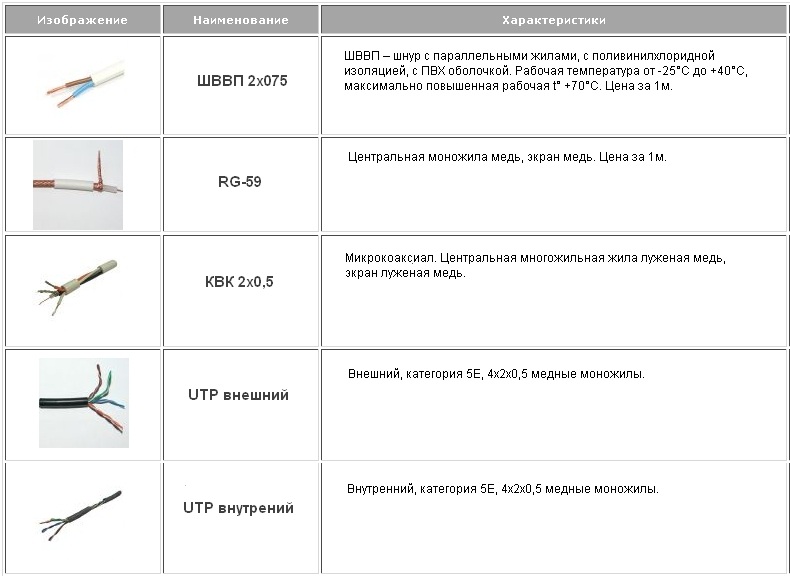

- Для проводки инфо-коммуникаций (телефон, интернет, видео) применяются особые однопроволочные проводники. Питание оборудования возможно или через многожильный кабель, или через сам провод.
- Для рабочего электроинструмента применяется шнур – многожильный провод с оплеткой.
- В звуковом оборудовании, акустике и высокочастотных схемах применяются 1-проволочные сплетенные проводники, либо многожильные мягкие провода – для предотвращения переброски тока на поверхность проводника.

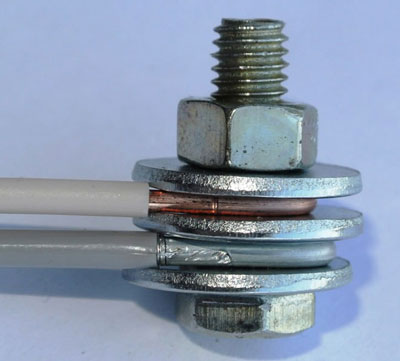

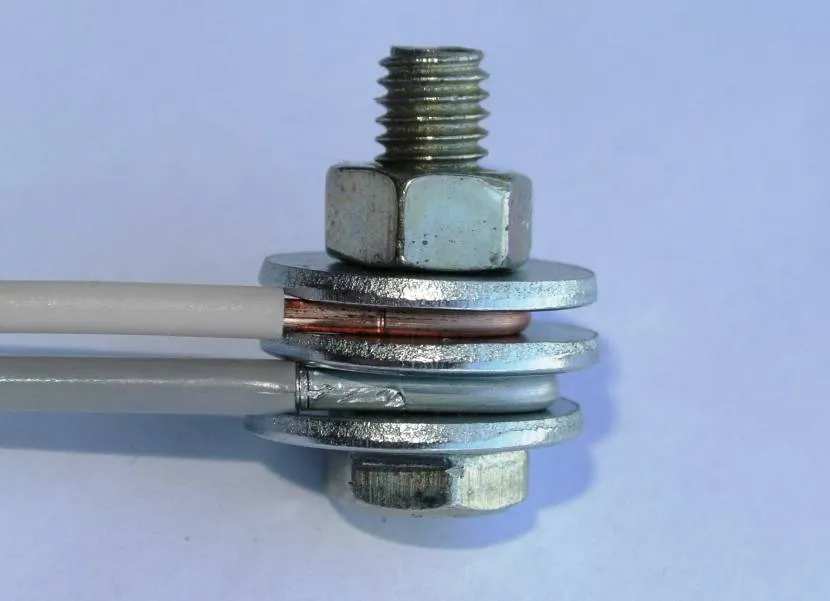

Болтовое соединение – самый простой и надежный способ коммутации проводников из разных металлов Источник remontbp.com
Сфера применения
Каждый тип проводов имеет свое предназначение, а свойства позволяют определить, какой провод лучше: многожильный или одножильный с одним волокном. Стационарная проводка силовых кабелей в жилищных помещениях, промышленных объектах устанавливается с использованием проводников с одной проволокой.
На электрифицированных железнодорожных дорогах коммуникации прокладываются с использованием таких проводов. Их срок службы рассчитан на длительное время. Нестационарная проводка устанавливается в местах с повышенной вибрацией, там, где требуются многократные изгибы.
Эти коммуникации требуют многожильных проводников. Поэтому бытовые и промышленные удлинители, передающие питание от источника до потребителя, изготовляются из материала с большим количеством волокон.
В автомобилях одножильный провод занимает меньшую часть электропроводки. Чаще всего при монтаже используется гибкий кабель.
