Калитка для забора: разновидности и пошаговая инструкция сборки

Декор

Если же вы обладаете художественным вкусом и планируете соорудить совершенно особенную уличную дверцу, тогда потребуется и эскиз предполагаемой модели.

Для его составления следует определить высоту и ширину будущего изделия. Затем делается расчет нужных материалов, фурнитуры. Кроме того, обязательно указывается необходимый дополнительный материал, дабы не допустить ошибок при приобретении всех элементов конструкции.

Доскональное соблюдение технологии изготовления и использование чертежа дают возможность своими руками выполнить все работы. В итоге садовая или задняя дверь, а также другие варианты калиток смогут стать не просто функциональной деталью, но и украшением всего забора и участка в целом.

Чертежи, как правило, составляются на основе общепринятых схем калиток и ворот.

Варианты декора калиток для частного дома невероятно разнообразны. Это может быть декор живыми растениями (к примеру, плющом) и цветами, венками – по сезону (из осенних листьев, еловых, сосновых, можжевеловых веток, цветов), горшочками с живыми растениями.

Еще один вариант декора – фигурные накладки на гладком полотне. Узор чаще всего бывает деревянным, однако возможны варианты из металла – красивые уголки или ажурная вязь. Еще популярна объемная резьба – особый объемный рисунок, состоящий из планок с фигурными краями. Вместе они создают барельеф, который способен меняться в зависимости от угла зрения – от ажурности до гладкой поверхности.

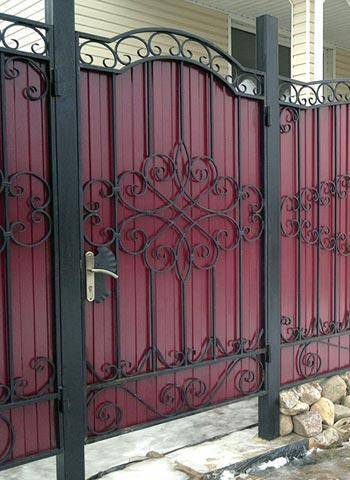

Весьма симпатично выглядят сочетания кованого узора с металлом и полимерными листами типа поликарбоната. Вариант из металлического профиля с коваными деталями будет выглядеть не только более дорого, но и прослужит дольше.

Своеобразным декором, а точнее, дополнением к дизайну основной территории (например, мини-стадион, теннисный корт, пришкольная территория) может стать ограда с калиткой из сетки. Сейчас уже мало используется сетка из обычных металлических прутьев. Ее сменил новый материал – объемная 3D сетка («Фенсис», «Fensys», «3D забор»). Его главным преимуществом является повышенная прочность, которая достигается при помощи волновых изгибов вертикальных стержней, добавляющих стойкость к поперечному излому.

Гаражные двери из профильной трубы

Если помимо установки заборных ворот возле частного дома или дачи планируется постройка гаражного помещения, каркас для дверей гаража можно также выполнить из профильных труб. Самые распространенные варианты воротных систем для гаражного помещения – подъемно-поворотная и распашная.

Монтаж и сварка

Создание подъемно-поворотной конструкции

При открытии подъемные ворота поднимаются горизонтально, выдвигаясь наружу и создавая подобие козырька. Принцип работы такой конструкции заключается в движении установленного на раме полотна вокруг своей оси. Это позволяет менять горизонтальное и вертикальное положение створки посредством роликового механизма и металлических направляющих.

Перед свариванием каркаса выполняют чертеж с указанием ширины и высоты въездного проема гаража. Профильные трубы сечением 40х20 мм и толщиной стенки 2 мм выступают в качестве каркасной основы подъемного полотна.

Схема с описанием

  1. Чтобы сварить раму, отрезается 4 куска профиля размерами, указанными на чертежном рисунке. По углам рамы привариваются косынки, повышающие жесткость конструкции.
  2. Рама покрывается антикоррозийными грунтовочными составами и алкидной краской. К верхним угловым торцам привариваются кронштейны с роликами.
  3. В проеме двери устанавливается П-образная коробка. Изготавливают ее из толстого уголка с шириной полки в 1,5 раза толще створки. К потолку перпендикулярно дверному отверстию фиксируют направляющие.
  4. На раму створки конструкции крепится профлист при помощи самонарезающих шурупов. К ее торцам болтами прикручивается шарнирный механизм. Затем створка устанавливается в проем.

Чертеж и расчет размеров проема

Установить подъемные ворота самостоятельно достаточно просто. Данная конструкция занимает мало места, поскольку в ход идет неиспользуемое пространство под потолком.

Распашные гаражные створки

Это самая простая в установке модель. Перед началом монтажа конструкции изображается схема, где указаны размеры всех составляющих элементов распашной системы.

Чертеж гаражной сварной конструкции с калиткой внутри

Распашная конструкция состоит из следующих составных частей:

  • внутренней и внешней рам, которые помещают во входной проем;
  • створчатой рамы;
  • полотна створок;
  • составляется чертеж с учетом необходимых рекомендаций;
  • по своей ширине ставни не должны превышать расстояние в 30 см от боков машины до сторон входного проема гаража.

Вариант с калиткой

Уровень высоты створок определяется по высоте автомобиля (стандарт для легковушки составляет 2 м, микроавтобуса – 5 м). Для установки конструкции ворот, во входной проем вмуровываются внешняя и внутренняя рамы из металлического уголка.

Их монтаж необходимо предусмотреть еще на стадии возведения гаража. Гаражные ставни монтируются пошагово с учетом чертежа. Работу выполняют в такой последовательности:

  1. От профильной трубы прямоугольного сечения отрезают 8 частей. Из труб сваривают каркас с ребрами жесткости, после чего швы шлифуют. Установку выполняют по аналогичной схеме с заборными створками.
  2. Под каждую воротину вырезаются 2 стальных листа нужного размера, на 3–4 см превышающих высоту проема гаража. Оба вырезанных изделия привариваются к дверцам.
  3. К внешней раме проема и створкам приваривают петли. Затем навешиваются ворота, врезаются замки.

В качестве урока можно смотреть размещенное ниже видео с Ютуба, чтобы правильно сварить конструкцию.

Для дополнительной безопасности на полотно ворот монтируется замковый люк с подвижно закрепленной массивной дверцей, оборудованной замком. Это обеспечивает защиту замков от взлома путем устранения прямого доступа к ним.

Фото гаражных дверей с калиткой внутри представлено ниже.

Около города

Изготовление калитки из профнастила своими руками

Так как мы будем приваривать калитку к уже существующим опорам, то нам не придётся бетонировать стойки, что существенно облегчит и ускорит работу.

Перечень материалов и инструментов

Для монтажа калитки из профнастила потребуется минимум материалов и только самые необходимые инструменты:

  • металлопрофиль — лист С21–1150 с оцинкованным или полимерным покрытием — рабочая ширина 1 метр, длина 2 или 2,2 метра;
  • металлическая квадратная труба — сечение 40х24 мм;
  • две петли металлические дверные (можно полимерные) – ɸ30 мм;
  • засов и замок уличный врезной.
  • газо- или электросварка;
  • болгарка;
  • отрезной и шлифовальный круг по металлу;
  • шуруповёрт и мощная дрель;
  • заклёпочный пистолет;
  • краска и кисти;
  • отвес или строительный уровень, рулетка на 5 метров;
  • строительный угол;
  • набор отвёрток.

Этапы изготовления распашной калитки

Мы представляем способ устройства распашной калитки из металлических труб и обшивки из металлопрофиля непосредственно на опорные столбы.

  1. Вначале размечаем место, где будем устанавливать калитку и делаем проём в заборе определённой ширины между двумя металлическими опорами. В будущем мы будем приваривать к ним трубы, которые будут составлять каркас калитки. Выбирая такую схему, мы изначально будем уверены, что готовая калитка точно подойдёт по всем параметрам. Тогда проблемы, которые возникают при сваривании калитки в другом месте, не появятся.

  2. Свариваем предварительный каркас забора в соответствии с проведёнными замерами. Расстояние между опорами должно быть более 1 метра для того, получить калитку размером 1х2 метра. Во избежание деформации и крена каркаса его привариваем к опорным столбам в нескольких местах.

  3. Привариваем к вертикальной стойке каркаса верхнюю часть петель. Это необходимо для того, чтобы видеть, на каком уровне они должны находиться.

  4. Для усиления конструкции из труб монтируем посередине поперечину из такой же квадратной трубы. Все углы должны быть по 90°.

  5. Проверяем их с помощью уголка или уровня.

  6. После того как мы убедились, что каркас получился ровным и правильным, срезаем его в местах сварки и кладём на ровную поверхность.

  7. Обрезаем болгаркой все лишние куски и ещё раз повторно провариваем все швы.

  8. Затем с помощью болгарки и шлифовального круга зачищаем стыки.

  9. После этого зачищаем места крепления сваркой нижних элементов петель на самих опорах, чтобы удалить ржавчину.

  10. Привариваем нижний элемент верхней петли, затем навешиваем каркас и уже по месту привариваем вторую часть петли сверху. Если каркас калитки сварен правильно, то она будет свободно и легко открываться и закрываться.
  11. Снимаем калитку и привариваем петли более тщательно, а затем зачищаем все швы. Во время сварки необходимо подкладывать асбестовый лист или обычный картон, чтобы искры и окалина не попали на профнастил забора.
  12. Размечаем место для врезного замка на каркасе калитки по чертежу и вырезаем его болгаркой. Замок и ручки устанавливаются на высоте 80–90 см от земли.

  13. Вырезаем отверстия и прикручиваем ответную планку замка с помощью шуруповёрта. Проверяем работу замка, лёгкость открывания и закрывания калитки. Затем окрашиваем конструкцию защитной антикоррозийной краской.

  14. Берём профнастил, предварительно отрезанный по размеру, и с помощью дрели и заклёпочного пистолета прикрепляем его на каркас калитки. В качестве альтернативы можно использовать кровельные саморезы.

  15. Если предполагается установка накладного замка, который будет располагаться на внутренней стороне каркаса калитки, крепёжные отверстия под него располагаем на поперечной перекладине каркаса. В профлисте высверливаем отверстия методом «сверления по контуру», а затем дополнительно обрабатываем шарошкой. Для закрепления замка в поперечине конструкции и приваренной к ней пластине с помощью дрели со сверлом и специального метчика делаем резьбовое отверстие под установку винта.
  16. Устанавливаем декоративные накладки с ручками на замок.
  17. Делаем ограничитель для калитки. Для этого внутрь проёма устанавливаем металлическую болванку, которую отрезаем от трубы.

Собрать такую калитку с помощью напарника можно в течение нескольких часов.

Виды заборов, ворот и калиток

Каждый тип материала имеет свои преимущества и подбирается в зависимости от условий эксплуатации и бюджета человека.

Деревянные

Древесина – традиционное доступное сырье, применяемое в строительстве за счет своих технологичности и практичности. С применением этого материала заборы можно возвести с воротами из вплотную подогнанных досок (вагонки). Такие деревянные элементы фиксируются гвоздями или саморезами по дереву к раме с балками.

На фото изображен отличный вариант конструкции для изготовления и монтажа на даче.

Ограда из дерева

Из профлиста

Профилированный лист – современное строительное сырье. Данный материал представляет собой оцинкованный стальной лист. С целью увеличения долговечности и презентабельности выпускаемые на производстве изделия покрываются полимерной эмалью и профилируются.

Из его достоинств следует выделить стойкость к воздействию перепадов температур, что актуально для строительства в средних широтах. Также необходимо отметить простоту и скорость монтажа, финансовую доступность и средние показатели шумоизоляции.

Изгородь из профлиста на даче

Кованые

В качестве первоосновы для этих типов изделий выступает арматура прямоугольного сечения. Каждый из элементов изготавливается путем машинной или ручной ковки.

Размещение деталей осуществляется в короткое время путем составления секционных пролетов. В ходе монтажа каждый из структурных элементов фиксируют на установленные деревянные, металлические, бетонные или кирпичные опоры.

Кованое ограждение

Идеальным применением таких изделий является их использование в строительстве заграждения из кирпича. Кованые ворота с калиткой и кирпичный забор красиво сочетаются, дополняя друг друга.

Сварные

Сварные ворота из металла – долговечное сооружение. Производимые с различным наполнением створки позволяют возводить как распашные, так и откатные конструкции. Металл легко комбинировать с любым типом доступного сырья (деревом, пластиком и пр.).

Сварная изгородь

Преимущественным недостатком ворот такого типа является хрупкость сварных соединений. Со временем узлы разрушаются ввиду резких перепадов температур в момент сварки. Во избежание ржавчины и разрушения конструкции требуется качественная обработка соединительных узлов.

Стандартные размеры

По стандарту размеры калитки обычно таковы: высота примерно равна забору, а ширина – от 75 сантиметров до метра. Ширина калитки приблизительно равна межкомнатным дверям и суживать ее до 60-65 см не имеет смысла, поскольку в уличную дверцу будут проходить в верхней одежде. Делать полотно шире 1 метра не стоит из соображений безопасности – сильный ветер может элементарно вывернуть петли незапертой двери. Высота равна забору, но чаще всего калитка все-таки ниже человеческого роста.

Рекомендуется делать ее распашной внутрь двора. Желательный размер проема – от 80 до 100 см. Необходимо обязательно приварить притворную планку, которая не позволит открыться створке в другую сторону.

Между полотном калитки и столбом, на который она будет крепиться, оставляют примерно 6 мм зазора со стороны петель и 80 мм снизу – в расчете на непогоду и снег. Очень часто калитку навешивают на воротный столб, чтобы не ставить лишних опор. В таком случае общий столб обязательно делается стальным, чтобы он смог выдержать вес всех створок.

Если речь идет о встроенном элементе в откатных воротах из металлопрофиля, тут есть особые условия, соблюдение которых обеспечит достаточную жесткость, а значит, и долговечность конструкции. Во-первых, необходимы профильные трубы с сечением не меньше 60 на 40 мм и толщиной от 3 мм. Во-вторых, опоры должны быть рассчитаны на значительный вес (от 750 кг).

Подготовка к началу работ

Профнастил относится к металлическим материалам, поэтому важно соблюдать весь порядок выполнения работ. Здесь нельзя обойти стороной этап по подготовке к сооружению элемента садового ограждения

Малейшая ошибка, оплошность скажутся на внешнем виде калитки и могут его испортить. Выполнение всех предварительных манипуляций гарантирует большую вероятность получения добротно выглядящего изделия. При решении проводить изготовление своими руками сначала необходимо:

  • изучить конструкции и выбрать что-то из имеющихся или придумать свою собственную (учитывая рельеф местности и другие параметры);
  • определиться с размерами каркаса и составить чертежи;
  • подобрать все необходимые материалы и инструменты.

Изучаем конструкции

Калитка из профлиста будет привлекать взгляд прохожих оригинальностью, если приложить небольшие усилия для выбора оптимальной конструкции. Это своего рода визитная карточка дома и его владельца, поэтому стоит отнестись к подбору добросовестно. Существуют элементы оградительных построений такого типа в виде арок и прямоугольные. Первые выглядят очень эффектно, но требуют особых опыта и мастерства, поэтому подойдут к исполнению профессионалом. Вторые сможет выполнить начинающий умелец и, при подборе выигрышного варианта, тоже будут смотреться достойно.

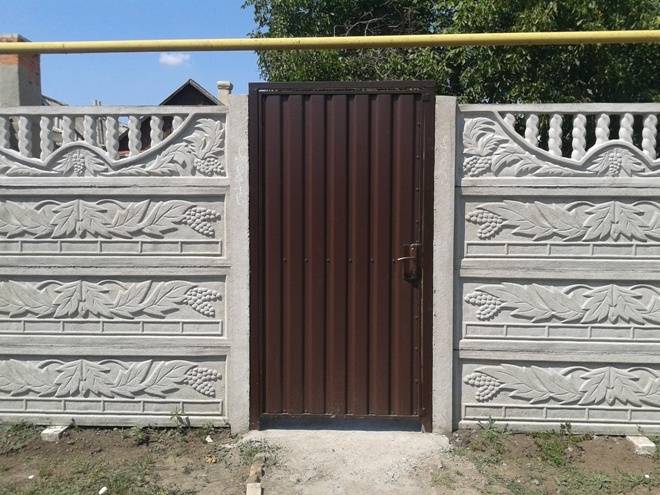

Калитки из профлиста отличаются возможностью их установки в заборах из совершенно разных материалов: сетки, кирпича и многих других. Это совсем не испортит внешний вид ограждения, а придаст ему большую эффектность. Поэтому следует сказать об универсальности профнастила.

В зависимости от того, сколько есть места, расположения сооружения, количества приобретенного или имеющегося материала, подбирается оптимальный вариант конструкции. Он может быть выполнен в форме простой створки. Дверцы могут быть сплошными или закрывать центр (с нижней и верхней стороны в таком случае располагаются решетки).

Возможна более сложная конструкция: с вертикально или горизонтально расположенными проемами. Их могут закрывать решетки (материал изготовления – арматурные прутья) в форме квадратов или полосок.

Калитки могут содержать в своей конструкции вставки. Усилить каркас и украсить помогут кованые вставки. Это сделает конструкцию жесткой. Не менее выигрышным вариантом являются прямоугольные контрастные вставные части.

Есть множество вариантов выполнения каркасов, но подбираются они по следующему требованию: должны быть ровными и жесткими. Горизонтальные перемычки, или лаги, и диагональные вставки, или ребра жесткости, позволяют добиться жесткого каркаса. Возможен вариант прохождения ребер жесткости по всей конструкции или пересечения каждого сегмента (конструкция может быть разделена по сегментам с помощью поперечин).

Чертежи и размеры каркаса

Стандартной шириной калитки считается один метр. Такое сооружение оптимально для вноса и выноса мебели и других предметов. Более широкая калитка склонна к деформации и меньшему сроку службы за счет быстрого износа петель.

Стандартной высотой считается от 2 до 2,2 метра. Если аналогичный параметр полотна забора – выше этого параметра, рекомендуется установка металлических перемычек на месте проема.

В случае проживания в жилом строении людей ростом около двух метров установленная калитка, в высоту более указанных параметров, требует усиленных петель и дополнительного укрепления рамки.

Возможно выполнение калиток без перекладин (для упрощения задачи).

Рекомендуемое место установки – бетонный фундамент, заглубленный ниже того уровня, на который промерзает почва.

Выбор материалов и инструментов: советы мастерам

Лист для изготовления калитки должен быть оцинкован с двух сторон, необходимо наличие полимерной защиты с одной из них. Возможна внешняя имитация камня, дерева, кирпича.

Листы имеют маркировку. Для выполнения работ по устройству калиток подходят модификации с заглавной буквой «С» в маркировке или с двумя заглавными «НС». Облицовку желательно выполнять листами с буквой «С» и цифрами 20-21 в маркировке. Число после буквы соответствует высоте волны в профиле. Возможен монтаж листов как по длине, так и по ширине. При покраске допускается использование порошковых красок или полимеров. Красить профлисты разрешается с двух сторон. Рекомендуемая толщина – от 0,45 до 0,50 мм. В маркировке первой указывают высоту, затем толщину, ширину, длину листов.

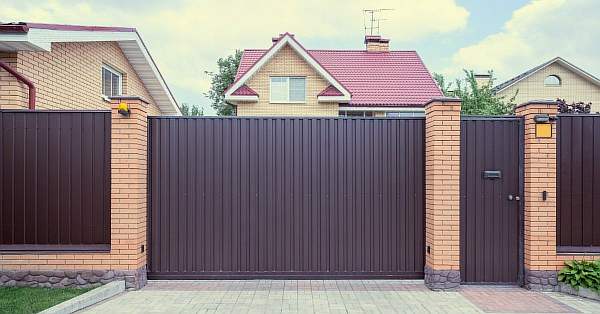

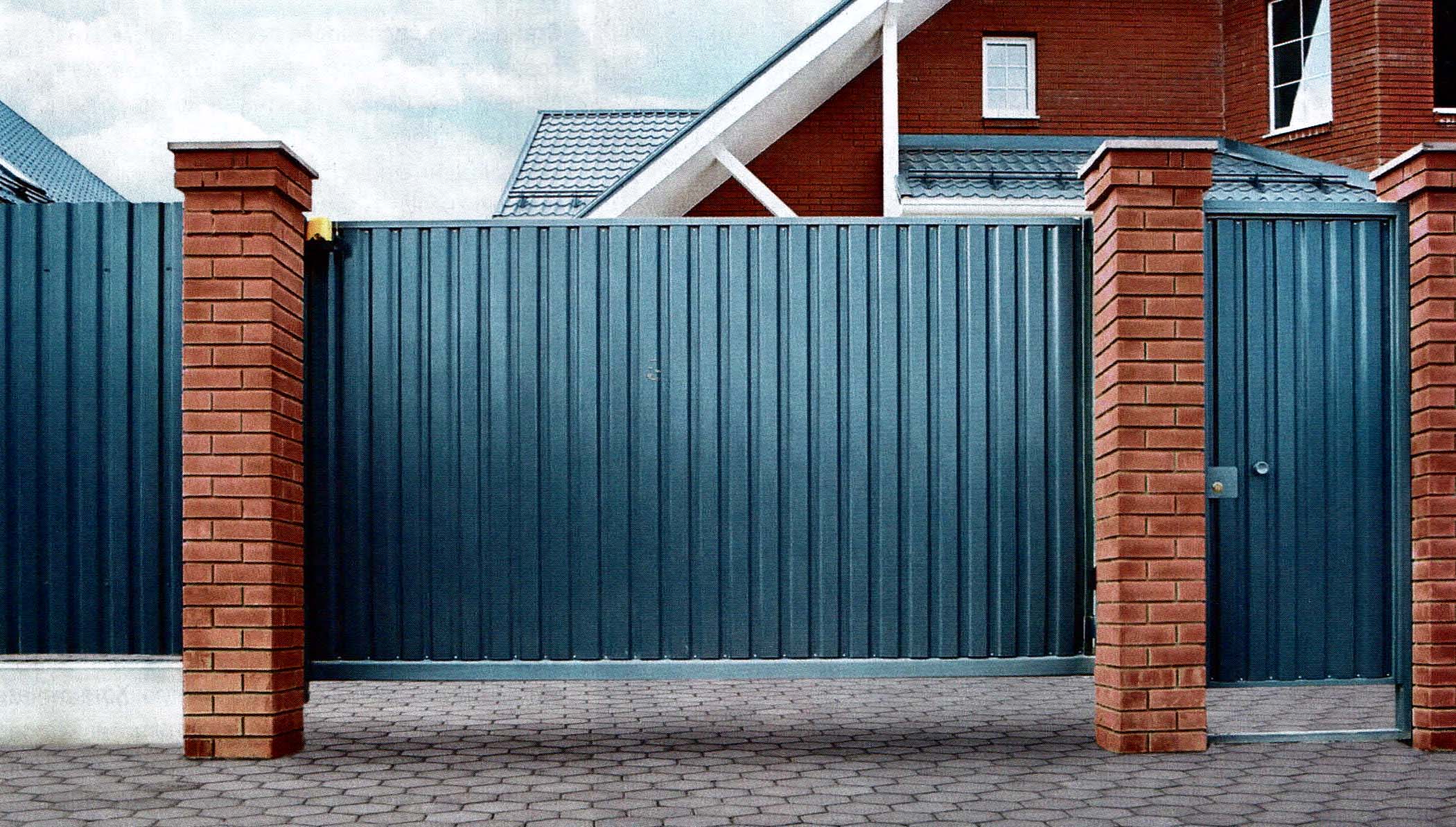

Установка ворот с калиткой из профнастила

Когда вы провели все необходимые расчеты и закупили в соответствии с ними необходимый материал, можно переходить к работе на участке.

Схема установки забора из профнастила.

  1. Подготовка ям под стойки. Сначала необходимо наметить место, в котором будут устанавливаться ворота. Теперь здесь начинаем делать ямку для первого столба забора. Чтобы облегчить себе задачу по созданию ям для столбов, следует использовать ручной бур. Это сэкономит время и силы. Далее с интервалом 2 метра необходимо сделать все последующие ямы для столбов. На дно каждой необходимо уложить слой гравия и тщательно утрамбовать. Он будет выступать в качестве подушки. Его толщина должна составлять 10 см. После этого выполняется заливка бетоном. Для создания этой смеси необходимо использовать цемент марки М400 и гравий. Соотношение этих двух компонентов должно составлять 1:4.
  2. Установка стоек. Перед тем как производить установку в ямы подготовленных труб, необходимо выполнить окрашивание. Внизу каждой стойки следует наварить крест из кусочков металлического профиля. Эта мера позволит повысить устойчивость столба будущего забора. После установки стойки выполняется заливка бетона и расштыковка. Последняя позволяет выпустить воздух из бетона и обеспечить надежность крепления стойки.
  3. Поперечные лаги и профлист. Самый простой способ закрепления лаг — их приваривание при помощи электросварки. Если у вас в распоряжении нет сварочного аппарата, то можно воспользоваться креплением на болты и гайки. Однако это потребует больше времени и сил. К тому же придется помучиться с созданием сквозных отверстий. При создании крепления необходимо отступить от верха трубы и от земли 20 см. После завершения работы нужно выполнить окрашивание поперечных профилей. Затем можно переходить к навешиванию листов профнастила. Выставление листов производится по уровню. Закрепление выполняется при помощи шуруповерта на одно ребро. Между собой листы выставляются на одно ребро.

Особенности установки двери на воротах

Прорисовка схемы

Чтобы входная конструкция гармонично вписалась в окружающий ландшафт, необходимо предварительно сделать чертеж калитки. На нем следует изобразить точные габариты изделия, его внешний вид:

  • форму (прямоугольную, арочную, трапециевидную);
  • будет ли она сплошной (полностью зашитой профнастилом) или со вставками из других материалов, коваными элементами.

Эта схема позволит рассчитать и закупить все материалы, необходимые для сооружения входной конструкции, гармонично вписать ее в архитектурно-ландшафтный дизайн участка.

Установка столбов

Важный момент в сооружении калитки из профлиста своими руками — крепление опор. От их прочности, качества монтажа зависит ровность и надежность входной конструкции.

Материалом для изготовления стоек может послужить:

  • металл. Для этого применяются профтрубы сечением 80х80 мм или их круглые аналоги, толщина стенок которых составляет 4 мм. Они отличаются простотой и легкостью монтажа — изделие всего лишь необходимо углубить в землю;
  • кирпич/камень. Их чаще всего сооружают в том случае, если ограда участка выполнена из данных материалов. Кладка при этом осуществляется в 1,5 кирпича, а поскольку данные столбы довольно увесистые, то требуют заливки фундамента.

Учтите: металлические опоры обойдутся дешевле каменных/кирпичных. Они проще и легче в монтаже. Установки каменных/металлических столбов занимает много времени. Кроме того, конструкцию придется дополнительно укреплять металлической трубой, поскольку сама по себе кладка не обладает необходимой стойкостью к нагрузкам.

Чтобы калитка из профиля была надежной и не просела со временем необходимо правильно установить опоры. В каменистой почве их углубляют в землю на 0,7 м, в глинистой — ниже уровня ее промерзания, на 1,2 м.

Установка опор осуществляется в такой последовательности:

  1. Выкапывают ямы необходимой глубины.
  2. Их дно утрамбовывают слоем щебня.
  3. Устанавливают столбы, выравнивая их по уровню.
  4. Заливают стойки бетонной смесью.

Помните: бетон набирает прочность постепенно, поэтому от его заливки до навешивания калитки из профлиста должно пройти 6-10 дней.

Изготовление рамы

Как сделать калитку из профнастила? Сначала сооружают ее каркас. Применяются для этого профильные трубы сечением 40х40/60х30 мм. Их очищают от ржавчины, нарезают детали необходимых размеров, формируя окончания под углом 45° для удобства сборки конструкции.

Заготовки соединяют сварочными швами. Если полотно изделия будет габаритным, рекомендуется сделать 1-2 горизонтальные поперечины. После остывания сварочных швов их защищают.

Установка изделия

Калитка из металлопрофиля своими руками еще не завершена, но ее уже можно зафиксировать на столбах. Предварительно на опорах намечают места крепления петель и приваривают их.

Каркас двери размещают в проеме, поднимая на нужную высоту при помощи подкладных брусков. Производят его приварку. После проверки конструкции на открывания/закрывание, точечные швы заменяют сплошными. Стыки зачищают, грунтуют и покрывают краской.

Обшивка конструкции

В каркасе изделия следует закрепить профлист. Это действие осуществляется без сварки, а при помощи саморезов. Фиксация листа осуществляется через каждую волну.

Чтобы у вас получилась красивая калитка из профнастила, ее можно дополнительно декорировать. Для этого используются специальные кованые заготовки. Их раскладывают на полотне, формируя определенный узор, а затем прихватывают сваркой.

Рекомендация: если позволяют средства, изготовление двери из профлиста с ковкой лучше заказать у мастера. Он сможет украсить ее оригинальными авторскими элементами тонкой работы, которые невозможно изготовить заводским способом.

Изготовление калитки из профнастила приближается к завершению, остается только оснастить конструкцию замком и ручкой. Их устанавливают за 0,9 м от нижнего края изделия. Сначала намечают месторасположение замка и ручки. Под них болгаркой вырезают отверстия в полотне калитки, придавая им нужную форму при помощи напильника.

Затем делают отверстия для крепежных винтов. Место, где будет установлен замок, защищают, грунтуют и красят. После высыхания покрытия, проводят монтаж затвора, калитку занавешивают в проеме.

Намечают месторасположение ответной части замка в столбе и вырезают отверстие под нее. Дополнительно конструкцию можно оснастить защелкой.
