Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

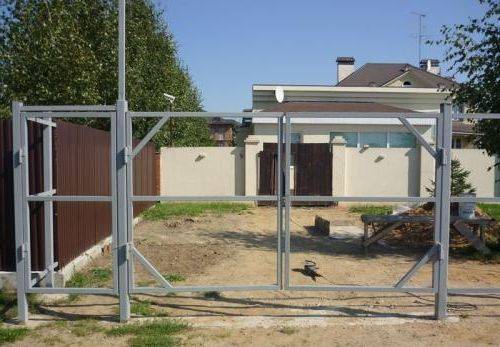

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Пошаговый монтаж изделия

Делайте работу в определенной последовательности. Вначале ставятся столбы, затем сооружается каркас, потом устанавливаются профильные листы. В самом конце конструкция обустраивается фурнитурой и остальными декоративными элементами.

Установка опор

По технологии первым делом устанавливаются столбы. Когда бетон будет высыхать, можно заняться сборкой каркаса. После изготовления каркаса бетон уже высохнет, и тогда можно производить последующие манипуляции, связанные с опорами. Если калитка будет отдельной от ворот, то монтируется 3 опоры. Порядок работы:

  1. С помощью лопаты выкопать 3 лунки на глубину 120 см. Не стоит копать слишком широкие ямы, поскольку это повлияет на перерасход бетона.
  2. Сделать подушку из песка и щебня толщиной 15 см. Затем нанести на профильную трубу грунтовку.
  3. После чего, используя уровень, поставить трубу ровно по вертикали. Нужно максимально ровно установить столб, в случае перекоса вся конструкция не будет работать так, как нужно.
  4. Квадратная труба фиксируется распорками и заливается подготовленным бетоном. Наверх столба приварить заглушку, чтобы во время дождя вода не попадала внутрь.

Изготовление каркаса

Бетонные столбы установлены, бетон сохнет. Чтобы не тратить время, в процессе высыхания бетона нужно приняться за изготовление каркаса для створок. Последовательность изготовления ворот из профлиста своими руками по технологии:

Нарезать детали по размерам. Угол среза квадратных труб составляет 45 градусов. Конечно, можно приварить элементы встык, но так получится менее эстетично, поэтому желательно на краях заготовок сделать углы.
Взять все детали и начать их выкладывать на ровной поверхности, чтобы получилась створка. Все места соединений прихватываются несколькими точками. Затем конструкция корректируется. После чего каркас обваривается со всех сторон.
Две створки готовы. Обычно их усиливают перемычками — косыми или крестообразными. Например, если выбраны перемычки, которые будут привариваться по диагонали, то квадратная труба прикладывается к левому верхнему углу правой створки и приставляется к нижнему углу этой же створки. Такая манипуляция проделывается с другой створкой. Теперь в центре двух створок по горизонтали приваривается другая перемычка. Таким способом делают усиление ворот.
В конце сварные швы освобождаются от шлака и зачищаются

Весь металл окрашивается краской, но важно не забыть предварительно нанести грунтовку.

Предупреждение! Ворота при закрывании не должны тереться створками, поэтому очень важно точно рассчитать зазор

Приваривание петель

Если навесы приварить криво, то ворота будут открываться неровно и со скрипом. Поэтому этот этап работы можно считать самым важным. Профессионалы прикрепляют петли по такому принципу:

  1. Вначале навесы надо приварить к опорам. На столбе отмечается мелом вертикальная линия, к которой приставляются шарниры и прихватываются. После прихватки последует точная корректировка. Только после этого петли полностью обвариваются.
  2. Затем такая процедура проделывается со створками и калиткой. Если вы желаете, чтобы ворота открывались внутрь и наружу, то шарниры прикрепляются встык к колонне. Если в планах, чтобы створки открывались только наружу, то навесы привариваются только внахлест с уличной стороны.

Примечание! Шарниры должны установиться симметрично друг другу с точностью до 1 мм. От низа колонн они привариваются на 20−30 см от земли.

Крепление профильных листов

Иногда профнастил закрепляется только с внешней стороны, а бывает и с обеих сторон. Мастера быстро делают работу по установке листов, они придерживаются следующих правил:

  1. В раме и на листах с помощью дрели проделываются отверстия. Шаг между отверстиями составляет 15 см. Сверление касается не только периметра створок, но и диагональных перемычек.
  2. Далее нужно взять болты, гайки и гаечные ключи. Прикручивать сверху, продвигаясь в сторону по створке, затем — по бокам конструкции и в самом низу.

Примечание! Для закрутки болтов можно применить шуруповерт со специальной шестигранной насадкой. С одной стороны придерживать гайку ключом, а с другой — вкручивать сам болт.

По окончании работы в листе на калитке вырезается отверстие для замка. Далее необходимо прикрепить горизонтальную задвижку. В нижней части створок закрепить две вертикальные задвижки, которые опускаются в трубки, предварительно вбитые в грунт.

https://youtube.com/watch?v=gumoq9guC5o

Декор

Если же вы обладаете художественным вкусом и планируете соорудить совершенно особенную уличную дверцу, тогда потребуется и эскиз предполагаемой модели.

Для его составления следует определить высоту и ширину будущего изделия. Затем делается расчет нужных материалов, фурнитуры. Кроме того, обязательно указывается необходимый дополнительный материал, дабы не допустить ошибок при приобретении всех элементов конструкции.

Доскональное соблюдение технологии изготовления и использование чертежа дают возможность своими руками выполнить все работы. В итоге садовая или задняя дверь, а также другие варианты калиток смогут стать не просто функциональной деталью, но и украшением всего забора и участка в целом.

Чертежи, как правило, составляются на основе общепринятых схем калиток и ворот.

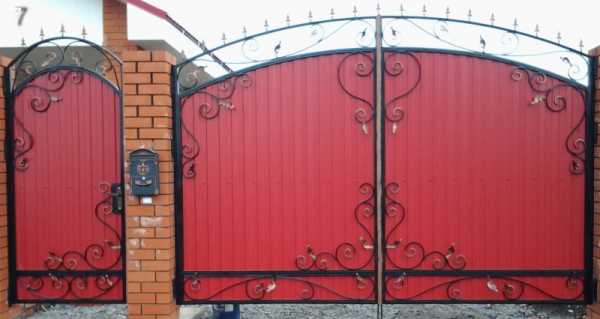

Варианты декора калиток для частного дома невероятно разнообразны. Это может быть декор живыми растениями (к примеру, плющом) и цветами, венками – по сезону (из осенних листьев, еловых, сосновых, можжевеловых веток, цветов), горшочками с живыми растениями.

Еще один вариант декора – фигурные накладки на гладком полотне. Узор чаще всего бывает деревянным, однако возможны варианты из металла – красивые уголки или ажурная вязь. Еще популярна объемная резьба – особый объемный рисунок, состоящий из планок с фигурными краями. Вместе они создают барельеф, который способен меняться в зависимости от угла зрения – от ажурности до гладкой поверхности.

Весьма симпатично выглядят сочетания кованого узора с металлом и полимерными листами типа поликарбоната. Вариант из металлического профиля с коваными деталями будет выглядеть не только более дорого, но и прослужит дольше.

Своеобразным декором, а точнее, дополнением к дизайну основной территории (например, мини-стадион, теннисный корт, пришкольная территория) может стать ограда с калиткой из сетки. Сейчас уже мало используется сетка из обычных металлических прутьев. Ее сменил новый материал – объемная 3D сетка («Фенсис», «Fensys», «3D забор»). Его главным преимуществом является повышенная прочность, которая достигается при помощи волновых изгибов вертикальных стержней, добавляющих стойкость к поперечному излому.

Как рассчитать количество необходимого материала?

Для начала необходимо выбрать вид ворот: подъёмные, распашные, откатные и раздвижные, будут ли элементы ковки. Наиболее простым и приемлемым вариантом, считаются распашные ворота с не встроенной калиткой. На их основе предварительно создаётся схема-чертеж с точными размерами всех элементов. На этом же этапе неообходимо сделать расчет материалов, чтобы знать сколько материала купить, ознакомиться с ценами, стоимостью материалов.

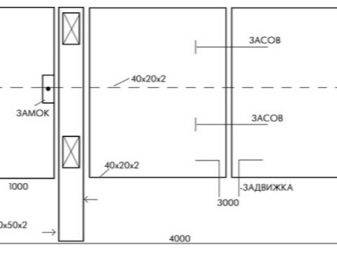

Пример расчёта материалов для распашных ворот шириной 4 м, высотой 2 м и калитки размером 1×2 м:

  • Три металлических профиля (опорные столбы) 60×60 или 100×100 мм, длиной 3 метра.
  • Для двух одинаковых рам (каркас) потребуется профиль 40×20мм. В погонном измерении – не менее 16 м.
  • В зависимости от количества поперечных лаг (опорных перегородок) длина используемого профиля может быть разной. Если 1 лага на створку – 4 м и соответственно 8 м – если две лаги. Сечение профиля идентично профилю рамы.
  • Для каркаса калитки используется тот же профиль (40×20 мм). Понадобится 6 м профиля для основы и плюс 2 м на лаги.
  • Если профилированный лист имеет размеры 1×2 м, то для ворот нужно 4 листа и 1 для калитки.
  • Для крепежа створок и калитки понадобится 6 навесов (петли).
  • Количество замков или засовов – на усмотрение.
  • Количество специальных крепёжных саморезов зависит их частоты применения.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм

Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно

Материал для ворот берут тот же, что и для забора из профлиста. крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Ворота из профнастила своими руками — предпочтительная конструкция

Наиболее просты и надежны распашные ворота из профнастила. Большая часть ворот индивидуальных приусадебных и дачных участков имеют именно такую конструкцию. Особенность ее заключается в том, что ворота состоят из двух створок, открывающихся в разные стороны. Это позволяет вдвое уменьшить нагрузку на опорные столбы и максимально ограничить свободное пространство, необходимое для их открывания.

Для легких ворот из профнастила это не так существенно, как для значительно более тяжелых металлических. Но чем меньше нагрузка на опорные столбы ворот, тем меньше вероятность их перекоса и деформации в дальнейшем. Уменьшается также и нагрузка на петли, и они значительно меньше изнашиваются при эксплуатации. Да и для открывания створок ворот требуются гораздо меньшие усилия.

Второй тип — это откатные ворота из профлиста. В этом случае есть только одна секция, которая отодвигается параллельно забору при открытии. Такая конструкция имеет свои преимущества:

  • легкость автоматизации;
  • минимальные усилия для открытия в условиях обильных снегопадов;
  • нет необходимости в свободной площади перед или за воротами для их открытия.

Однако сделать ворота из профнастила подобной конструкции самостоятельно — очень тяжело. Во-первых, необходимо правильно рассчитать массу противовеса, чтобы ворота открывались без лишних усилий и, тем более, не перекосились. Во-вторых, нужно сделать мощный фундамент для опорной части ворот. И, в третьих, сложно правильно сварить ворота из профнастила подобной длины без практики и специального оборудования. Если вам нужна еще и автоматизация — то без помощи специалиста уже не обойтись.

Наконец, третий тип — это сдвижные ворота. Они имеют черты как распашных, так и откатных конструкций. Такие ворота состоят из двух створок, которые раздвигаются в стороны вдоль забора. Они сочетают в себе преимущества двух предыдущих конструкций, однако, не лишены и недостатков.

В первую очередь, для сдвижных ворот также важен правильный расчет противовеса. Пусть небольшие ошибки в данном случае не так фатальны за счет вдвое меньшей ширины полотна, но они обязательно скажутся «на дистанции» в виде перекоса, а также быстрого износа направляющих и роликов.

Кроме того, под такие ворота необходимо два опорных фундамента, причем по конструкции и размерам они не сильно будут отличаться от фундамента для откатных ворот. Также в подобной конструкции существуют проблемы с реализацией калитки. Поэтому, опять-таки, сделать такие ворота с профнастила своими руками — слишком сложно, поэтому далее остановимся на распашной конструкции как на самой простой в реализации.

Основы монтажа профнастила

Предварительно нужно определиться не только с цветом материала и прочими эстетическими аспектами, но и с формой калитки, ведь именно от этого показателя будет отталкиваться экономический расчет материала и план действий.

Фото: калитка из профнастила

Первое, на что нужно обратить внимание, это вид профнастила. Как известно данный материал бывает двух видов, если распределять категории по типу монтажа:

  • вертикальный
  • горизонтальный.

Для выполнения калитки нам понадобится вертикальный профнастил. В среднем на выполнение всего процесса разрезки и формирования ворот уйдет около 3-4 часов при наличии хорошего лобзика и навыков работы с листовым железом. Если Вы ранее не сталкивались с таким видом деятельности, то советуем первое время изготовить ворота прямоугольной или квадратной формы.

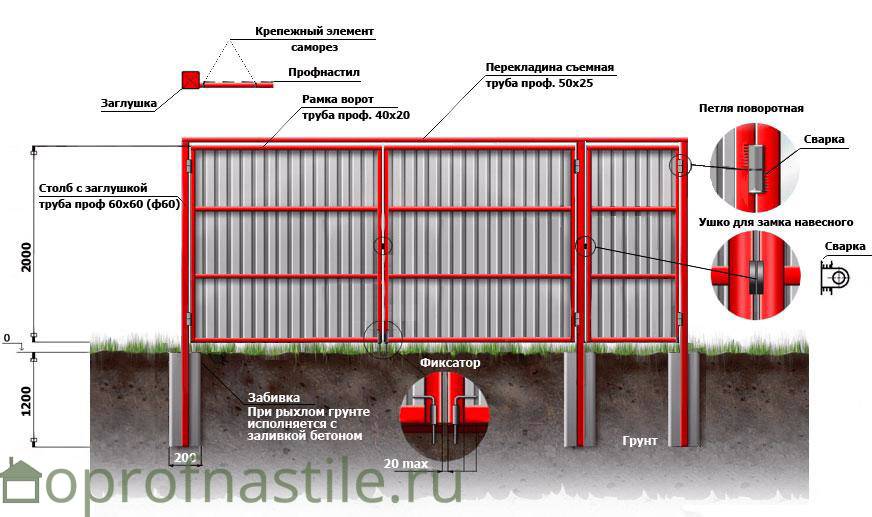

Схема калитки

Следующий шаг нашей схемы, это измерение необходимого расстояния между воротами. Данный этап требует очень большой сосредоточенности и внимания, ведь буквально несколько лишних или недостающих миллиметров могут стать решающей загвоздкой при монтаже ворот. За стандарт нужно взять высоту полтора-два метра и отталкиваться от этой цифры. Данное число, согласно подсчетам инженеров, является оптимальным для обеспечения необходимой высоты и минимальной нагрузки на крепежные петли и замки ворот.

Далее необходимо подготовить основание. После того как выбрали место будущих ворот, там роем ров глубиной около полутора метров, в нем будут располагаться будущие стоки ворот. Данное значение взято из простого подсчета: в среднем высота ворот 1-1,5 метра. Но ведь необходим зазор где-то в 20-30 сантиметров, итого получается 180, еще 20 сантиметров оставляем на возможные погрешности.

Теперь нужно изготовить специальный каркас для будущей калитки. Мы рекомендуем производить каркасы из труб с сечением 60 на 30 мм. Это оптимальное решение для средне-тяжелых ворот. Кроме того, при небольшом опыте работы квадратное сечение легче всего поддается обработке и монтажу. Но здесь также необходимы этапы рабочего процесса:

  • сварка общего каркаса и рамы;
  • проверка перпендикулярности углов;
  • приварка к общему каркасу двух железных ребер жесткости, которые помогут воротам быть более устойчивыми и долговечными;
  • обработка сварных швов: затирка при необходимости грунтовка и покраска.

После всех этих подготовительных этапов наступает самый легкий шаг: это установка непосредственно листов профнастила на наш каркас.

Чертеж: установка листов профнастила на каркас калитки

Когда уже все листы установлены, а швы затерты, настает время монтажа петель и замков. Предварительно нужно провести замеры будущего замка и изготовить дополнительные пластины, на которые его и будем монтировать. Есть два варианта установки защитного механизма: на пластины либо непосредственно врезать в забор.

Следом за замками производится установка петель, которые и служат одновременно опорами и держателями калитки. Как только забор был поставлен на петли – установка полностью завершена. Нужно смазать все подвижные соединения и проверить точность стыков.

Как видите, схема, как устанавливается калитка из профнастила на каменные колонны или столбы практически идентична

Бывалые строители советуют обратить внимание на такие моменты:

  1. Глубина ямы. В идеале её нужно просчитывать индивидуально, в зависимости от тяжести забора, материала несущей конструкции, ведь если глубина или ширина рва будет не учтена, то в скором времени несущие колонны согнуться под весом калитки;

  2. Качественная обработка материала после сварки. Швы больше всего подвержены появлению коррозии, их нужно очень тщательно проверять, иначе оцинкованный лист стали пойдет ржавыми полосами и трещинами по всей площади;
  3. Контролировать уровень наклона забора. Угол проще всего проверять обычным уровнем, допускается не более 10 %, как и в принципе в случае с крышей из профнастила;
  4. Необходим внахлест приблизительно 10-15 сантиметров на плоской поверхности и около 20 на углах;
  5. Калитка с деревянным каркасом из профнастила может устанавливаться только в случае не слишком большой нагрузки или временного пользования;
  6. Для бюджетного варианта окраски подойдет и простой баллончик;
  7. Опорные колонны изготавливаются не менее 100 мм;
  8. Для окрашенной калитки из профлиста очень кстати будут цветные саморезы и заклепки;
  9. Монтаж производят только саморезами с уплотнительными шайбами.

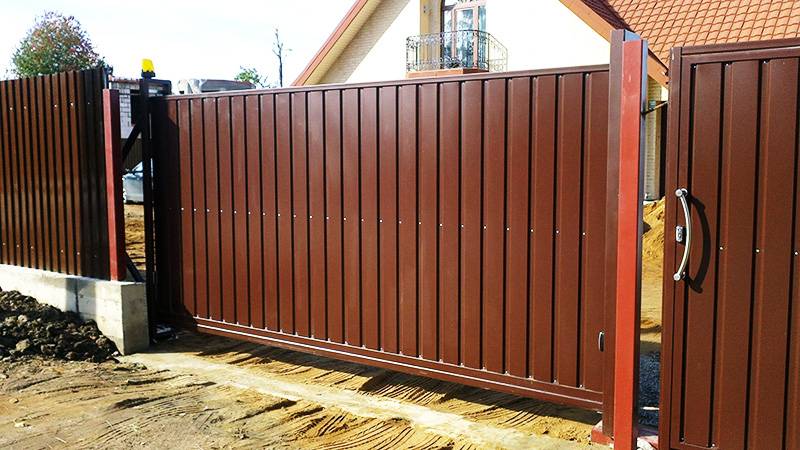

Ворота откатные из профнастила: цена конструкции

Откатные ворота удобны в эксплуатации, но имеют более сложную конструкцию. Существует два наиболее распространенных вида. Откатные ворота с нижним расположением роликов и направляющим рельсом имеют один существенный недостаток — постоянно требуется очистка жёлоба от дорожного мусора, а зимой — от снега и льда.

Наиболее распространены откатные ворота, оснащенные верхним расположением направляющего рельса и откатными роликами. Такая конструкция при всех своих достоинствах имеет некоторые недостатки. Если рельс находится над рабочей зоной, то существуют ограничения высоты въезжающих транспортных средств.

ФОТО: otkatnie-vorota.comРоликовый инструмент для отката нужно периодически обрабатывать, чтобы не ржавел

Расположение направляющего рельса вдоль забора, вне рабочей зоны, требует значительного увеличения полотна ворот. На такой тип откатных ворот из профнастила цена будет значительно выше из-за большего количества затраченного материала и большого объема бетонного фундамента. Зачастую она составляет не менее 5 тысяч рублей за 1м2. Как правило, стоимость с установкой начинает варьироваться от 6-7 тысяч рублей.

ФОТО: stroypomochnik.ruСхема изготовления откатных ворот из профнастила

Какой замок поставить на калитку из профнастила

Замочные устройства делятся на следующие виды:

  1. Реечный. Это засов, двигающийся в петлях, для чего они должны привариваться к профнастилу. Монтаж таких систем производится на внутреннюю часть ворот или калитки.
  2. Навесной. Эти замки также называются амбарными. Их предпочитают устанавливать на дачной территории, где не находится дорогое имущество, поскольку взломать такие механизмы довольно просто.
  3. Накладной. Такие изделия надежны, и без специального инструмента открыть не получится.
  4. Врезной. Этот вид замков нужно врезать в дверное полотно, так исключается вероятность физического взлома. Перед тем как выбирать этот замок, нужно учитывать, что установка подобных механизмов возможна не для каждого вида калитки.

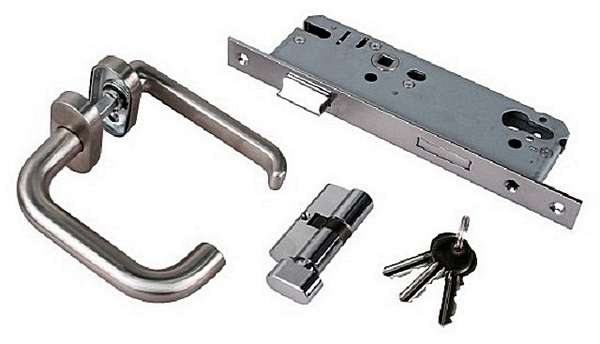

Врезной механизм

Все описанные выше конструкции можно поставить на даче. Однако нужно не забывать, что требуется правильно выполнить расположение устройства, поскольку от этого тоже будет зависеть надежность механизма запирания. Чтобы определить, какой купить замок для конкретного участка, необходимо учитывать особенности забора.

В этом случае вору сложно подобраться к защелке, чтобы спилить либо сдвинуть ее. Как правило, для калиток из профлиста используют врезные конструкции. Они помогают надежно защитить дачу от злоумышленников.

Зимой

Электромеханические варианты

Эти запоры могут открываться с помощью ключа или за счет электрического импульса. Если к вам пришли гости, калитку можно будет открыть не выходя из дома, нажав кнопку домофона.

Накладной вариант перед установкой

Кодовые электромеханические изделия

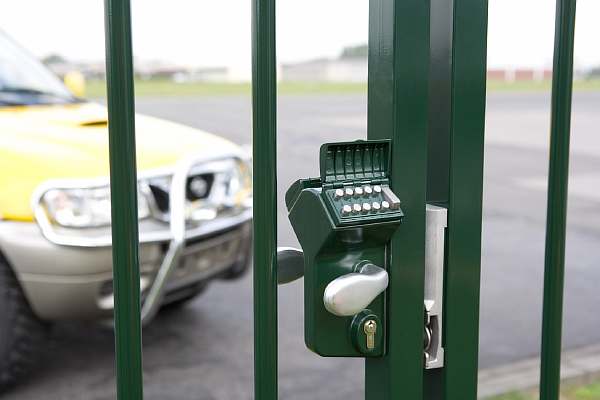

Этот замок называется кодовый. Такие механизмы надежней в отличие от электромагнитных устройств, поэтому их покупает множество владельцев дач. Данные виды изделий состоят из запора и панели приборов. Чтобы отпереть калитку, требуется набрать код.

Если возникнет необходимость, можно изменить заданный код. Минус этих устройств состоит в том, что для работы требуется постоянная электроэнергия. Поэтому часто производится установка замка на калитку из профнастила, работающего от аккумуляторной батареи. Взломать этот механизм почти нереально, для этого требуется дорогое оборудование.

Надежный вариант на сварной конструкции

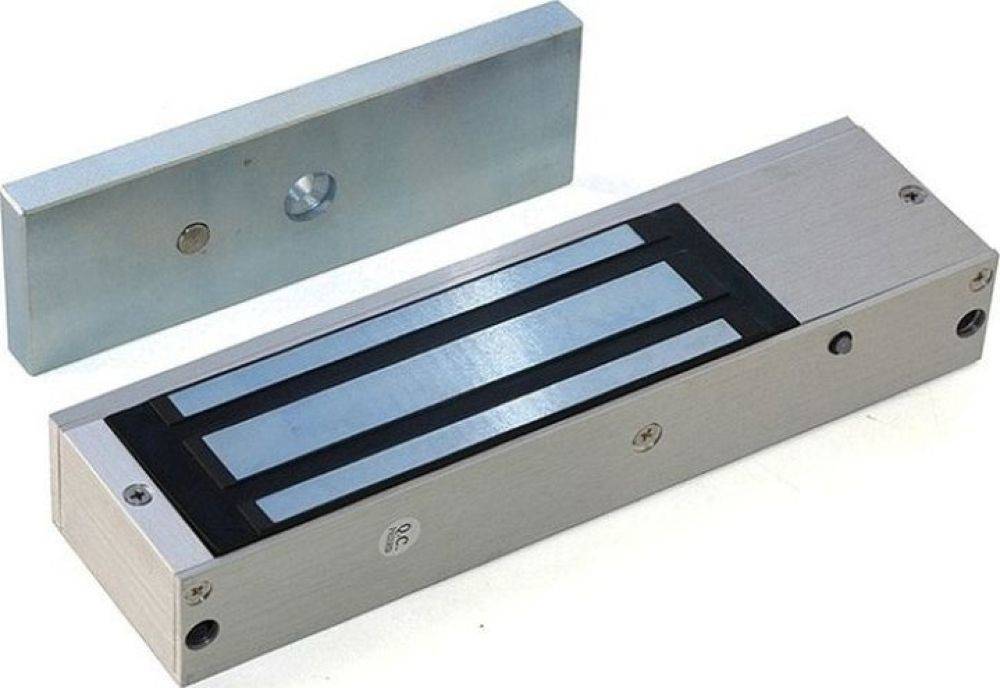

Электромагнитные

Устройства не применяются на калитках из профлиста, их ставят на дверных полотнах в подъездах многоэтажных домов. Они настраиваются на магнитные таблетки, и отпереть их возможно лишь с помощью специально сделанного для этого оборудования. Главное достоинство электромагнитных замков – их повышенная надежность.

На складе

Также к преимуществам относят следующее:

  • нельзя отпереть отмычкой;
  • можно крепить в местах частой эксплуатации двери;
  • нет подвижных механизмов. За счет этого устройство имеет продолжительное время эксплуатации.

Изготавливаются электромагнитные замки для дверных створок массой 400–600 кг, отдельно для полотен весом больше 1500 кг. По типу работы эти механизмы делятся на два типа:

  1. Сдвиговые.
  2. Удерживающие.

Перед монтажом

Последний вид производит свою работу за счет «прилипания». Так, даже во время усадки дома функциональность запорного механизма не будет нарушена. Эти замки обычно ставят на полотна, часто используемые на протяжении дня.

Сдвиговые конструкции ставят на любые типы полотен, в частности и на калитки из профлиста. Прежде чем сделать выбор определенной модели, стоит присмотреться к механизмам, использующимся для работы на улице в плохих погодных условиях.

На фото изображен навесной замок.

В строительном магазине

Запорные механизмы для калиток из профнастила

Для полотен из профнастила изготавливаются специальные замки, которые имеют малые габариты и ставятся в профтрубу. Следует заметить, что монтаж устройства не потребует приваривать эту конструкцию, вследствие чего крепеж значительно облегчается.

Схема цилиндрового механизма для врезного изделия

Чтобы поставить такую систему запирания, нужно только вырезать в профтрубе стенку, затем сделать отверстия для запора. Во время врезки необходимо четко определиться с расположением защелок.

Для чего вначале требуется надежно зафиксировать конструкцию в профнастиле. Далее нужно попробовать открыть калитку, обработав щеколду и ручку средством, оставляющим след в процессе соприкосновения. Стоимость этих замков невелика, а монтаж довольно прост, поэтому их покупает множество домовладельцев.

На фото ниже представлена калитка из профлиста с ручкой на даче.

Летом

Изготовление калитки из профнастила своими руками

Так как мы будем приваривать калитку к уже существующим опорам, то нам не придётся бетонировать стойки, что существенно облегчит и ускорит работу.

Перечень материалов и инструментов

Для монтажа калитки из профнастила потребуется минимум материалов и только самые необходимые инструменты:

  • металлопрофиль — лист С21–1150 с оцинкованным или полимерным покрытием — рабочая ширина 1 метр, длина 2 или 2,2 метра;
  • металлическая квадратная труба — сечение 40х24 мм;
  • две петли металлические дверные (можно полимерные) – ɸ30 мм;
  • засов и замок уличный врезной.
  • газо- или электросварка;
  • болгарка;
  • отрезной и шлифовальный круг по металлу;
  • шуруповёрт и мощная дрель;
  • заклёпочный пистолет;
  • краска и кисти;
  • отвес или строительный уровень, рулетка на 5 метров;
  • строительный угол;
  • набор отвёрток.

Этапы изготовления распашной калитки

Мы представляем способ устройства распашной калитки из металлических труб и обшивки из металлопрофиля непосредственно на опорные столбы.

  1. Вначале размечаем место, где будем устанавливать калитку и делаем проём в заборе определённой ширины между двумя металлическими опорами. В будущем мы будем приваривать к ним трубы, которые будут составлять каркас калитки. Выбирая такую схему, мы изначально будем уверены, что готовая калитка точно подойдёт по всем параметрам. Тогда проблемы, которые возникают при сваривании калитки в другом месте, не появятся.
  2. Свариваем предварительный каркас забора в соответствии с проведёнными замерами. Расстояние между опорами должно быть более 1 метра для того, получить калитку размером 1х2 метра. Во избежание деформации и крена каркаса его привариваем к опорным столбам в нескольких местах.
  3. Привариваем к вертикальной стойке каркаса верхнюю часть петель. Это необходимо для того, чтобы видеть, на каком уровне они должны находиться.
  4. Для усиления конструкции из труб монтируем посередине поперечину из такой же квадратной трубы. Все углы должны быть по 90°.
  5. Проверяем их с помощью уголка или уровня.
  6. После того как мы убедились, что каркас получился ровным и правильным, срезаем его в местах сварки и кладём на ровную поверхность.
  7. Обрезаем болгаркой все лишние куски и ещё раз повторно провариваем все швы.
  8. Затем с помощью болгарки и шлифовального круга зачищаем стыки.
  9. После этого зачищаем места крепления сваркой нижних элементов петель на самих опорах, чтобы удалить ржавчину.
  10. Привариваем нижний элемент верхней петли, затем навешиваем каркас и уже по месту привариваем вторую часть петли сверху. Если каркас калитки сварен правильно, то она будет свободно и легко открываться и закрываться.
  11. Снимаем калитку и привариваем петли более тщательно, а затем зачищаем все швы. Во время сварки необходимо подкладывать асбестовый лист или обычный картон, чтобы искры и окалина не попали на профнастил забора.
  12. Размечаем место для врезного замка на каркасе калитки по чертежу и вырезаем его болгаркой. Замок и ручки устанавливаются на высоте 80–90 см от земли.
  13. Вырезаем отверстия и прикручиваем ответную планку замка с помощью шуруповёрта. Проверяем работу замка, лёгкость открывания и закрывания калитки. Затем окрашиваем конструкцию защитной антикоррозийной краской.
  14. Берём профнастил, предварительно отрезанный по размеру, и с помощью дрели и заклёпочного пистолета прикрепляем его на каркас калитки. В качестве альтернативы можно использовать кровельные саморезы.
  15. Если предполагается установка накладного замка, который будет располагаться на внутренней стороне каркаса калитки, крепёжные отверстия под него располагаем на поперечной перекладине каркаса. В профлисте высверливаем отверстия методом «сверления по контуру», а затем дополнительно обрабатываем шарошкой. Для закрепления замка в поперечине конструкции и приваренной к ней пластине с помощью дрели со сверлом и специального метчика делаем резьбовое отверстие под установку винта.
  16. Устанавливаем декоративные накладки с ручками на замок.
  17. Делаем ограничитель для калитки. Для этого внутрь проёма устанавливаем металлическую болванку, которую отрезаем от трубы.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
