Как произвести расчет свайного фундамента при помощи онлайн-калькулятора + вычисление количества свай и несущей способности

Какие параметры нужно рассчитать для правильного выбора свайного фундамента

Параметры, необходимые для обоснованного выбора свайного фундамента, можно разделить на две группы:

• Измеряемые.
• Расчетные.

К измеряемым могут быть причислены все свойства грунта на данном участке:

• Состав слоев.
• Уровень залегания грунтовых вод.
• Особенности гидрогеологии, возможность сезонного подтопления, подъемы и понижения водоносных горизонтов.
• Глубина залегания и состав плотных слоев.

К расчетным параметрам относятся:

• Величина нагрузки на основание.
• Несущая способность опоры.
• Схема расположения стволов.
• Параметры свай и ростверка.

Указаны только самые общие параметры, в ходе создания проекта нередко приходится рассчитывать большое количество дополнительных позиций.

ВАЖНО!

Расчет фундамента — ответственная и очень сложная задача. Ее решение можно поручить только грамотному и опытному специалисту, имеющему соответствующую профессиональную подготовку и квалификацию. Кроме того, заказ на выполнение расчета должен быть оформлен официальным порядком, чтобы проектировщик нес полную ответственность за результат своих действий. Проект, составленный неформальным порядком, может стать приговором как самой постройке, так и людям, проживающим в ней.

Разность высот

При расчетах фундамента стоит учитывать, что обычно, при постройке оснований выравнивание участка практически никогда не делают, так как это экономически нецелесообразно.

Сначала бурят скважину в самом низком месте участка, а затем в самом высоком и производят расчет глубин скважин в этих местах. Так как высоты будут разные, то устанавливать сваи одинаковой длины категорически запрещено, из – за возможности установления крена в сторону, где сопротивление почвы наименьшее, а как мы уже знаем это явление при строительстве крайне нежелательное.

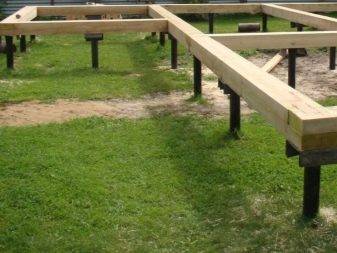

Определяем необходимое число несущих конструкций при расчете фундамента.

На количество несущих конструкций оказывает влияние не только размер и масса будущей постройки, но также и возможный крен здания. Обычно средние расстояния являются следующими:

• для легких домов, к примеру деревянных или каркасных – 3 м;
• для газобетонных – не более 2 м;
• для заборов – расстояние принимают 3,5 м
• для больших и тяжелых зданий, например из кирпича, камня или каких — то других материалов необходимо проводить дополнительный расчет нагрузки сооружения на единицу площади грунта.

Перед тем как определить необходимое число свай для строящегося здания, нужно сделать следующее:

• Составить общий план проектируемого дома с крышей и всеми перегородками.
• По углам постройки поставить несущие сваи.
• Определить тип сваи, учитывая материал и выбранный диаметр.
• Между угловыми и промежуточными сваями установить дополнительные опоры.
• Так же заполнить опорами и внутреннее пространство, установить их на расстоянии примерно 2,5 м друг от друга.

Зная количество свай и то как они будут установлены, можно вычислить и число необходимых опор.

Как найти нагрузку на основание

Нагрузка на фундамент определяется как суммарный вес постройки и всех дополнительных элементов:

• Стены дома.
• Перекрытия.
• Стропильная система и кровля.
• Наружная обшивка, утеплитель.
• Эксплуатационная нагрузка (вес мебели, бытовой техники, прочего имущества).
• Вес людей и животных.
• Снеговая и ветровая нагрузка.

Производится последовательный подсчет всех слагаемых, после чего вычисляется общая сумма. Затем необходимо увеличить ее на величину коэффициента прочности.

Необходимо решить, возможны ли какие-либо дополнительные пристройки или дополнения, увеличивающие вес дома и изменяющие величину нагрузки на основание. Если подобные изменения входят в планы, лучше сразу заложить их в несущую способность фундамента, чтобы упростить себе задачу в будущем.

Оптимальное расстояние

Оптимальное расстояние между сваями — это абстрактное понятие, не имеющее реального числового выражения.

Некоторые источники приводят вполне конкретные значения, но они вызывают больше сомнений, чем полезной информации.

Прежде всего, необходимо учесть нагрузку на каждую опору, которая должна быть меньше предельно допустимых величин.

Кроме этого, необходимо обеспечить такую длину пролетов между сваями, чтобы балки ростверка сохраняли неподвижность и не прогибались.

В этом отношении оптимальное расстояние определяется материалом и размерами ростверка, величиной нагрузки и прочими факторами воздействия.

Поэтому общего оптимального значения расстояния между сваями нет и не может быть. Это величина расчетная, зависит от многих факторов и в каждом конкретном случае имеет собственное значение.

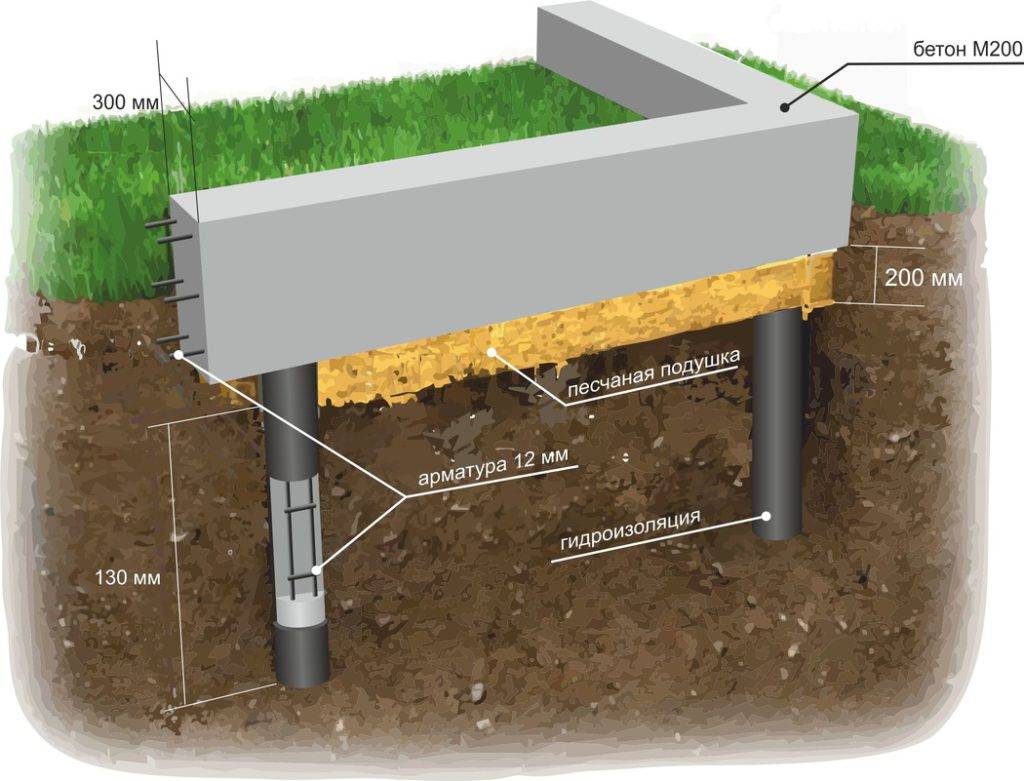

Расчет ростверка

Расчет ростверка свайного фундамента выполняется примерно так же, как и вычисления для ленточного типа опорной части дома. Чтобы рассчитать ширину ленты потребуется воспользоваться формулой:

В = М/L*R, где

B — необходимая ширина ростверка;

М — масса дома (за вычетом массы свай);

L — длина ростверка;

R — несущая способность грунта (слоя у поверхности).

Этот расчет подойдет для ленты, расположенной непосредственно на земле или с небольшим заглублением. Для висячего ростверка расчет будет более сложным, выполнять его самостоятельно проблематично.

Армирование ростверка

Подобрав ширину ростверка буронабивного фундамента, необходимо грамотно его армировать. Можно использовать требования к стальным стержням из СП «63.133301.2012».

В качестве материала для армирования выбирают пруты класса А400 (Alll). Максимально допустимый диаметр рабочих прутов — 40 мм. Минимальные значения приведены в таблице.

Вид арматуры	Диаметр прутов
Продольная (рабочее)	длина стороны ростверка меньше 3м	общее сечение всего армирования = 0,001*В*H, где B— ширина ростверка, а H — высота. По площади сечения диаметр находят с помощью сортамента арматуры. Количество стержней принимается четным (одинаковое число сверху и снизу). Диаметр назначают не менее 10 мм
длина стороны ростверка больше 3м	то же, но диаметр назначают не менее 12 мм.
Поперечное (горизонтальное)	6 мм
Вертикальное при высоте ростверка меньше 80 см	6 мм
Вертикальное при высоте ростверка больше 80 см	8 мм

Пример расчета свайного буронабивного фундамента

Исходные данные для расчета:

• одноэтажный кирпичный дом с мансардой, толщина стены 380 мм;
• размеры в плане 7 на 9 метров, внутренних несущих стен нет (только перегородки), высота этажа 3 м;
• кровля стропильная мансардная с покрытием из металлочерепицы;
• грунты на участке — полутвердая глина с коэффициентом пористости 0,6, залегает на 3 м, R = 72 т/м2, fin = 3,5 т/м2 (взято значение для глубины 1 м).

Сбор нагрузок удобнее выполнять в табличной форме. Необходимо не забывать коэффициенты по надежности.

Нагрузка	Величина, кг
Наружные кирпичные стены 380 мм	(9 м(длина)*2 шт + 7 м (ширина)*2 шт)*4,5м(высота на первом этаже + на мансарде)*0,38 м*1800 кг/м3 (плотность кирпича)*1,2 (коэффициент) = 118200 кг
Перегородки из гипсокартона без шумоизоляции высотой 2,7 м (от пола до потолка)	30 м (длина на весь дом)*2,7 м (высота)*27,2 кг*1,2 = 2645 кг
Железобетонные монолитные перекрытия толщиной 200 мм	2шт (на 2 этажа) *7 м (ширина дома )*9 м (длина дома)*160 кг/м2 (средняя масса перекрытия на кв. м) *1,3 = 26210 кг
Кровля	7 м*9 м*60 кг (масса кв. метра кровли из металлочерепицы) *1,2 (коэффициент надежности) /соs30ᵒ (угол наклона ската) = 5215 кг
Полезная нагрузка на перекрытия (2 шт., пол первого и пол второго этажей)	2 шт *7 м*9 м*150 кг/м2 (нормативное значение для жилья) *1,2 = 22680 кг
Снег (нормативное значение снеговой нагрузки взято для г. Москва)	7м*9м*180 кг (нормативное значение) *1,4/cos30° = 13050 кг

Ростверк предварительно принимаем шириной 0,4 м и высотой 0,5 м. Длина буронабивной сваи предварительно — 3 м, сечение диаметром 40 см, устанавливаются с шагом 1,5 м.

Количество свай = 32 м (L, длина ростверка)/1,5 м (шаг свай) +1 = 22 шт. (округляем до целых в меньшую сторону). S = 3,14*0,42/4 (формула площади через диаметр, см. ранее) = 0,126 м2.

Масса ростверка: 0,4м *0,5 м *32 м (длина) *2500 кг/м3 (плотность ж/б)* 1,3 (коэффициент) = 20800 кг.

Масса свай: 22 шт.*3 м *0,126 м2 *2500 кг/м3 *1,3 = 27030 кг.

Суммарная масса всего дома = 235830 кг = 236 т.

Нагрузка на погонный метр = Q = 236 т/32 м = 7,36 т/м.

6.3 Расчет буронабивных свай

6.3.1 Расчеты свайных фундаментов и их элементов выполняются в
соответствии с общими положениями СП
24.13330.2011, МГСН 2.07-01
[], МГСН 5.02-99 [].

6.3.2 При расчете буронабивных свай из
виброштампованного бетона по прочности материала расчетное сопротивление бетона
следует принимать с учетом коэффициента условий работы γ_cb= 1 и коэффициента условий работы, учитывающего влияние
способа производства работ при наличии в скважине воды и извлекаемых обсадных
труб, γ’_cb= 0,9.

6.3.3 Сваю в составе фундамента и одиночную по
несущей способности грунта основания следует рассчитывать исходя из условия

                                                               (1)

где N — расчетная вертикальная
нагрузка, передаваемая на сваю, кН;

F_d — несущая
способность (предельное сопротивление) грунта основания одиночной сваи, кН,
называемая в дальнейшем несущей способностью сваи;

γ, γ_n,
γ_k — коэффициенты, принимаемые согласно п.
7.1.11 СП 24.13330.2011.

6.3.4 Несущую способность F_d буронабивной
сваи, работающей на сжимающую нагрузку, следует определять по формулам:

а) при объемном
виброштамповании укладываемой бетонной смеси

F_d = γ_c(γ_cRRA
+ UΣγ_cff_ih_i),                                                (2)

где γ_с — коэффициент условий работы
сваи, γ_c = 1;

γ_cR — коэффициент условий работы грунта под нижним концом сваи (для
песков и супесей γ_cR = 1,1; для глин и суглинков
γ_cR = 1; в остальных случаях, согласно п. 7.2.6 СП
24.13330.2011);

R — расчетное сопротивление грунта под нижним концом сваи, кПа,
принимаемое, согласно п. 7.2.7 СП
24.13330.2011;

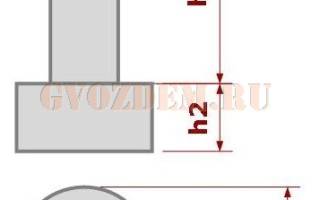

А — площадь опирания сваи, м2,
принимаемая равной:

— для буронабивных свай без уширения —
площади поперечного сечения ствола сваи в уровне подошвы;

— для буронабивных свай с уширением —
площади поперечного сечения уширения в месте наибольшего его диаметра;

U — периметр поперечного сечения ствола сваи, м;

γ_cf — коэффициент условий работы грунта на
боковой поверхности сваи (для любого типа грунта γ_cf = 0,9);

f_i — расчетное сопротивление i-го слоя грунта на боковой
поверхности сваи, кПа, принимаемое по таблице приложения ;

h_i — толщина i-го слоя грунта,
соприкасающегося с боковой поверхностью сваи, м;

б) при вибровтрамбовывании
щебня в грунт ниже забоя скважины или сваи-оболочки, погружаемой с выемкой
грунта

F_d = γ_c(γ_cR1RA + UΣγ_cff_ih_i),                                               (3)

где γ_с — коэффициент условий работы сваи, γ_с = 1;

γ_cR1 — коэффициент условий работы, учитывающий особенности совместной
работы щебеночного «ядра» в основании сваи и окружающего уплотненного грунта,
принимаемый по таблице ;

R — расчетное сопротивление уплотненного грунта под подошвой
буронабивных свай, сооружаемых с вибровтрамбовыванием жесткого материала в
забой, кПа, принимаемое по таблице
приложения ;

А — площадь опирания сваи, м2,
принимаемая равной:

— для буронабивных свай без уширения —
площади поперечного сечения ствола сваи в уровне подошвы;

— для свай-оболочек, заполняемых бетоном, —
площади поперечного сечения оболочки брутто;

U — периметр поперечного сечения ствола сваи, м;

γ_cf — коэффициент условий работы грунта на боковой поверхности
сваи, принимаемый:

— при объемном виброштамповании укладываемой
бетонной смеси (для любого типа грунта γ_сf = 0,9);

— в остальных случаях, согласно п. 7.2.6 СП
24.13330.2011 в зависимости от способа образования скважины и условий
бетонирования;

f_i — расчетное сопротивление i-го слоя грунта на боковой поверхности сваи, кПа, принимаемое
по таблице приложения ;

h_i — толщина i-го
слоя грунта, соприкасающегося с боковой поверхностью сваи, м.

Таблица 1 — Значения коэффициента γ_cR1

	Значение коэффициента для пылевато-глинистых грунтов с показателем текучести IL
0,1	0,2	0,3	0,4	0,5	0,6
для песчаных грунтов
гравелистых	крупных	—	средней крупности	мелких	пылеватых	—
Пески средней плотности	—	—	—	0,8	1,0	1,1	—
Супеси, суглинки и глины	—	—	0,8	0,9	1,0	1,1	1,2

Примечания

1 Для
промежуточных значений I_L значения коэффициента γ_cR1 определяются интерполяцией.

2 Для гравелистых, крупных
песчаных и пылевато-глинистых грунтов с показателем текучести I_L < 0,2 определение
сопротивлений производится по результатам опытных работ. Для предварительной
оценки сопротивления основания под нижним концом сваи по формуле () допускаются принимать γ_cR1 =
0,5.

6.3.5 При определении несущей способности
буросекущихся и бурокасательных свай, воспринимающих сжимающую нагрузку в составе
конструкций типа «стена в грунте», следует учитывать уменьшение трения грунта
на боковой поверхности сваи, вызванное объединением сечений соседних свай в
ряду.

Расчет буровых свай по сп 50-102-2003.

R=0,7·а₁
(а₄
· γ_id
+
а₂
· а₃·
γ_i·
h)=0,75·0,34(9,5·19,2·0,6+18,6·0,44·20·23,6)

R=1013
кПа – расчетное сопротивление грунта
под нижним концом сваи;

f_i
– расчетное сопротивление i-го
слоя грунта на боковой поверхности
ствола сваи, кПа;

u=π·d=3,14·0,6=1,884
м – средний наружный периметр поперечного
сечения сваи;

A=

=
= 0,2826 м2
площадь поперечного сечения сваи,
опирающегося на грунт;

h_i
– толщина i-го
слоя грунта, примыкающего к боковой
поверхности сваи, м.

F_d
=
γ_c
·(γ_cb
·
R · A+
u · _cf
·
f_i
·
h_i)=

1·(1·1013·0,2826+1,884·0,8·(-5·05+26,3·1,3+6,0·1,4+6,0·1,3+32,8·1,4+6,0·1,2+6,0·1,8+6,0·2,0+6,0·2,0+6,0·1,8+7,3·2,0+38,1·1,4+95,7·1,0)=751,7+428,3=1180
кН.

Расчетная
допускаемая нагрузка на сваю составит
84т.

Результаты

2. Установление степени морозной пучинистости грунтов

Показатель Z:

Показатель JL:

Степень пучинистости грунта:

Показатель Z:

Влажностное состояние:

Степень пучинистости грунта:

Степень пучинистости грунта:

3. Расчет фундаментов на пучинистых грунтах

Конструктивная схема здания:

g1, т/м:

g2, т/м:

g3, т/м:

3.2 Расчет ширины подошвы фундаментов и толщины песчанных подушек

Расчет для фундамента с глубиной заложения d=0.3

R, т/м2:

Определяем толщину подошвы фундамента

b1 (наружняя стена), м:

b2 (наружняя стена), м:

b3 (внутренняя стена), м:

b (общая), м:

Определяем толщину подушки из условия прочности подстилающего ее грунта

t1, м:

t2, м:

t3, м:

t (общая), м:

Определяем толщину противопучинистой подушки

Коэффициенты подобраны для фундаментов с глубиной заложения 0,3м

А:

D:

C:

tp1, м:

tp2, м:

tp3, м:

tp (общая), м:

Выбираем наибольшею толщину подушки

Толщина подушки, м:

Онлайн-калькулятор для расчета забора из евроштакетника

Наш калькулятор металлоштакетника очень прост в использовании. В нем всего шесть полей, которые нужно заполнить:

1. Длина забора в метрах. Полная длина забора без ворот и калитки, но с учетом ширины крайних опорных столбов. Просто измерьте ее по плану участка.
2. Высота забора в метрах. Допустимые значения от 0,5 до 4 м. Измерять высоту нужно от уровня грунта.
3. Ширина секций в метрах. Допустимые значения от 1 до 4 м. Будьте внимательны: нужна ширина всей секции, от центральной оси правого столба до центральной оси левого, а не расстояние между краями опорных столбов.
4. Ширина штакетины в миллиметрах. Допустимые значения от 50 до 200 мм. Если ширина ваших планок меньше или больше, то наш калькулятор евроштакетника для забора вам не подойдет — промежуток между такими штакетинами считается немного по другим принципам.
5. Вид забора.  Просто выберите, как будут крепиться планки: стандартно в один ряд или в два ряда шахматкой.
6. Вид столбов. Выберите один из четырех вариантов опорных столбов: профильную трубу 60×60 или 80×80, кирпичные столбы в 1,5 или в 2 кирпича. Если у вас другой вид опорных столбов, вы все еще можете правильно рассчитать евроштакетник для забора: онлайн-калькулятор работает с шириной столбов в миллиметрах, поэтому просто выберите тот вариант, ширина которого совпадает или близка для ваших опор. Для справки: ширина кирпичных столбов 380 мм и 510 мм соответственно.

После того как вы заполните все поля, нажмите на кнопку «Рассчитать». Если вы допустили ошибки, вы увидите всплывающие информационные сообщения с их описанием. Просто исправьте ошибку и снова нажмите кнопку.

Расчет несущих характеристик сваи

Несущие характеристики сваи в конкретном типе грунта являются важными, поскольку в случае пренебрежения ими может возникнуть ситуация, когда характеристики сваи превысят возможности почвы и появятся усадки. Вследствие негативного влияния проседания почвы вес здания будет распределен неравномерно и могут возникнуть нежелательные деформации или частичное разрушение объекта.

Определить несущую способность грунта можно только после проведения изысканий. Затем, зная состав залегающих слоев и с использованием таблиц из нормативных документов можно вычислить несущую способность почвы. В таблице 1 приведены значения для типичных грунтовых составов.

Несущая способность грунта в зависимости от его состава

После этого определают несущие характеристики одной сваи. Для этих целей также необходимо пользоваться справочными данными для конкретного типа свай либо данными от производителей свайных элементов для буронабивных или винтовых свай. В качестве примера в Таблице 2 приведены данные по определению несущих способностей винтовой сваи 89х300 (Т).

Влияние плотности грунта на несущие способности сваи 89х300 (Т)

Расчет количества винтовых или буронабивных свай для фундамента производится обычным делением полной нагрузки объекта на несущую способность одной опоры.

Каким должен быть шаг размещения свай?

Полученное значение количества свай является недостаточным для расчета фундамента, так как их размещать можно только определенным образом, соблюдая определенный шаг, чтобы не нарушить плотность грунта и не ухудшить его несущие способности.

Рекомендуем посмотреть видео на тему размещения опор на необходимом расстоянии.

Максимальный шаг для домов из разных материалов составляет:

1. Для деревянных на основе готовых каркасов, бревен либо бруса допустимый интервал между сваями составляет 3 м.
2. Для домов на основе пенобетонных блоков или шлакоблока шаг между сваями должен быть до 2-х метров.

Минимальный шаг свай фундамента ограничен несущими способностями грунта. При установке буронабивных свай или закручивании винтовых происходит уплотнение почвенных слоев. Поэтому слишком близкое расположение является не только нецелесообразным с технической, а и финансовой точки зрения.

Пример расчета несущей способности свайного отдельно стоящего фундамента

Рассчитать свайный фундамент под колонну про­мышленного здания на действие центральной нагрузки N

= 1,0 МН. Материал ростверка — бетон класса В25 с расчетным сопротивлени­ем осевому растяжениюRbt = 1,05 МПа. Глубина заложения подош­вы ростверка по конструктивным соображениям принята равнойh = 0,8 м. Грунтовые условия стро­ительной площадки: 1 — песок пылеватый (γ1= 0,0185 МН/м 3 ,h1 = 3,6 м,E1 = 15 МПа); 2 — супесь пластичная (γ2= 0,0195 МН/м 3 ,h2 = 1,7 м;Е2 =17 МПа); 3 — песок плотный (γ3=0,0101 МН/м 3 ,h3 = 2,2 м,E3 = 32 МПа);4 — суглинок тугопластичный (γ4 =0.01 МН/м 3 ,h4 =3,4 м,E4 =30 МПа).L/H—5,1.Решение.

Для заданных грунтовых условий проектируем свайный фундамент из сборных железобетонных свай марки С5,5-30, длинойL = 5,5 м, размером поперечного сечения 0,3×0,3 м и длиной острияl = 0,25 м. Сваи погружают с помощью забивки дизель-мо­лотом.

Найдем несущую способность одиночной висячей сваи, ориенти­руясь на расчетную схему, показанную на рис. 6.1, а

и имея в ви­ду, что глубина заделки сваи в ростверк должна быть не менее 5 см.

Рис. VI.1

Площадь поперечного сечения сваи A

= 0,3·0,3 = 0,09 м 2 , периметр сваи

По табл. 1.18(Приложение I) при глубине погружения сваи 6,5 м для песка мелкого, интерполируя, найдем расчетное сопротивление грунта под нижним концом сваи R =

2,35МПа.

По табл. 1.18(Приложение I) для свай, погружаемых с помощью дизель-моло­тов, находим значение коэффициента условий работы грунта под нижним концом сваи γcR

=1,0 и по боковой поверхностиγcf =1,0.

Пласт первого слоя грунта, пронизываемого сваей, делим на два слоя толщиной 2 и 0,8 м. Затем для песка пылеватого при сред­них глубинах расположения слоев h1

= l,8 м иh2 = 3,2 м, интерполи­руя, находим расчетные сопротивления по боковой поверхности сваи, используя данные табл. 1.19(Приложение I):f1 = 0,0198 МПа,f2 = 0,0254 МПа.

Для третьего слоя грунта при средней глубине его залегания h3

= 4,45 м по этой же таблице для супеси пластичной с показате­лем текучестиIL = 0,6, интерполируя, находимf3 = 0,0165 МПа.

Для четвертого слоя при средней глубине его расположения h4

= 5,775 м для песка мелкого находимf4 = 0,041б МПа.

Несущую способность одиночной висячей сваи определим по формуле (6.4)

Ф=

1 =0,364 МН.

Расчетная нагрузка, допускаемая на сваю по грунту, составит:

F

= 0,364/1,4 = 0,26 МН.

В соответствии с конструктивными требованиями зададимся шагом свай, приняв его равным а = 3b

= 3·0,3 = 0,9 м. Далее определим требуемое число свай:

Окончательно примем число свай в фундаменте равным 4 и разместим их по углам ростверка.

Найдем толщину ростверка из условия (8.8):

По конструктивным требованиям высота ростверка должна быть не менее hp

= 0,05+ 0,25 = 0,3 м, что больше полученной в результа­те расчета на продавливание. Следовательно, окончательно примем высоту ростверка равной 0,3 м.

Расстояние от края ростверка до внешней стороны сваи в соот­ветствии с конструктивными требованиями назначим равным lр

= = 0,3·30+5=14 см, примем его окончательно, кратным 5 см, т. е.lp = 15 см. Расстояние между сваями примем равным:l =3b = 0,9 м.

Конструкция ростверка и его основные размеры показаны на рис. VI.1, б.

Найдем вес ростверка G3

= 0,025·0,3·1,5·1,5 = 0,0169 МН и вес грунта, расположенного на ростверке,Gгр = 0,5·1,5·1,5 ·0,0185 = 0,0208 МН.

Определим нагрузку, приходящуюся на одну сваю, по формуле:

Найдем вес свай:

G1

= 4 (5,5·220·10 + 50·10) = 50800 H = 0,0508 МН.

Вес грунта в объеме АБВГ

(см. рис. 6.1):

Вес ростверка был найден ранее: G3

=0,0169 МН.

Давление под подошвой условного фундамента:

По табл. 1.12(Приложение I) для песка мелкого, на который опирается условный фундамент, с коэффициентом пористости е

= 0,598 найдем значение удельного сцеплениясп = 0,003 МПа.

По табл. 1.13(Приложение I) по углу внутреннего трения φn

= 34°, который был определен ранее, найдем значение безразмерных коэффициентов:Mγ =l,55,Mq =7,22 иМс =9,22.

Определим осредненный удельный вес грун­тов, залегающих выше подошвы условного фундамента:

По табл. 1.15. (ПриложениеI) для песка мелкого, насыщенного водой, при соот­ношении L/H>4

находим значения коэффициентовγс1 = 1,3 иγс2 = 1,1.

По формуле (8.3) определим расчетное сопротивление грунта основания под подошвой условного фундамента:

Основное условие при расчете свайного фундамента по второй группе предельных состояний удовлетворяется: Рср

= 0,276 МПа

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения:Учись учиться, не учась! 10546 – | 7960 – или читать все.

93.79.246.243 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Дополнительные рекомендации

В процессе расчета количества свай и их распределения по всей площади фундамента существует множество мелких особенностей, каждая из которых так или иначе сказывается на улучшении конечного результата:

• при установке фундамента из винтовых свай на сложном нестабильном грунте для усиления опорной конструкции используется обвязка с применением металлического уголка или швеллера на уровне цоколя;
• при отсутствии геодезических данных для расчетов лучше использовать параметры, соответствующие минимальной расчетной нагрузке, то есть создавать максимальный запас прочности;
• для улучшения качества расчетов, кроме формул и табличных данных, стоит применять программу для проектировки: она пересчитает все параметры и опровергнет или подтвердит ручной расчет;
• наименее прочные сваи обладают стволами из шовных труб с приваренными лопастями;
• по нормам цоколь не должен подниматься больше чем на 60 см над землей, при этом запас сваи по длине должен составлять от 20 до 30 см.

При монтаже свай на неровном участке желательно оставлять запас по длине в районе 20–50 см. В дальнейшем излишки можно будет отрезать или произвести выдергивание. А вот при недостатке – придется забивать новую сваю.

О том, как рассчитать количеситво винтовых свай, смотрите в видео ниже.

Правила и последовательность расчетов

После того как было принято решение о сооружении фундаментной конструкции на сваях, застройщику необходимо приступить к выполнению расчетов, которые следует проводить в определенной последовательности:

1. В первую очередь придется определить нагрузку, которая будет оказываться в процессе эксплуатации на фундаментную конструкцию. Для этого застройщику следует рассчитать не только массу несущих стен и перестенков, но и кровли, напольных покрытий, фасадной и внутренней облицовки, плит перекрытий и т. д.
2. После этого определяется полезная нагрузка, которая будет оказываться на фундамент. В данном случае речь идет о бытовой технике, мебели, количестве людей, которые будут проживать в здании (в расчет принимается величина, колеблющаяся в диапазоне 150-200 кг/кв.м.).
3. К полученной при расчетах сумме застройщик должен прибавить вес, который будет оказывать на все здание снег в зимнее время года. Для большинства регионов Российской Федерации используется величина 180 кг/кв.м.
4. Все суммы нагрузок необходимо умножить на коэффициент запаса, величина которого составляет 1,1. В некоторых случаях целесообразно задействовать другой показатель – 1,2.
5. Рассчитывается нагрузка, которая будет оказываться на одну сваю без ее проседания в грунт.

Расчет общих нагрузок на основание

Вычисление общих нагрузок возможно только при наличии проекта дома с деталировкой и перечнем используемых материалов. Точный расчет можно проводить на основании СП 24.13330.2011, но для жилых объектов рекомендуется применять упрощенную схему. Это позволит получить чуть меньшую точность, но хорошим запасом по прочности, а также не привлекать специалистов-проектировщиков.

Определяем фактическую массу здания

Для надежности основания важно правильно вычислить массу дома

В понятие фактической массы здания входят все применяемые строительные материалы и конструкции для его возведения: стены, перекрытия, кровля, перегородки, окна, двери, установленное количество свай и т. д. Для определения веса стен можно воспользоваться следующими данными:

1. Кирпичная кладка, толщиной в 150 мм (в полтора кирпича), создает нагрузку на фундамент величиной в 30-50 кг/м2.
2. Оцилиндрованные бревна, брус или сруб способны нагрузить основание на 70-100 кг/м2.
3. Вес железобетонных плит с толщиной 150 мм составит 300-350 кг/м2.
4. Каркасные панели создадут нагрузку на фундамент величиной в 30-50 кг/м2.

Для определения веса перекрытий необходимо ориентироваться на такие значения:

1. Чердачное перекрытие с применением деревянных балок и утеплителя плотностью менее 200 кг/м3 создаст нагрузку на фундамент 70-100 кг/м2.
2. Перекрытие чердака деревянными балками и настилом утеплителя плотностью менее 500 кг/м3 создадут нагрузку для фундамента 150-200 кг/м2.
3. Цокольное перекрытие деревянными балками с утеплителем плотностью менее 200 кг/м2 нагрузят  основание на 100-150 кг/м2.
4. Перекрытие цоколя деревянными балками с утеплителем плотностью до 500 кг/м3 создадут нагрузку для фундамента 200-300 кг/м2.
5. Перекрытие на основе железобетонных плит создадут нагрузку в 500 кг/м2.

Упростить расчет нагрузки кровельного материала можно путем использования данных компании изготовителя.

Определение полной нагрузки на единицу площади производят путем суммирования всех нагрузок и умножения полученного значения на коэффициент 1,5, который обеспечит запас прочности в 50%. Для большинства жилых домов этого запаса будет достаточно.

Определение снеговых нагрузок

Величина снеговых нагрузок определяется согласно СП 20.13330.2011 по формуле:

Снеговая нагрузка

где ce – коэффициент сноса снега под действием внешних факторов, таких, например, как ветровых потоков;

ct – термический коэффициент;

µ – коэффициент перехода между снежным покровом и кровельным покрытием;

Sg – масса снежного слоя на единицу площади (1 м2).

Все коэффициенты необходимо взять из таблиц СП 20.13330.2011. При этом вес снегового покрова следует определить с использованием карты снеговых районов.

Критерии оценки ветровых нагрузок

При строительстве дома на сваях необходимо учитывать ветровую нагрузку

Для фундамента на основе буронабивных или винтовых свай ветровые нагрузки также стоит учитывать, так как они могут создавать сдвиговые поперечные деформации. Расчет производится согласно СП 20.13330.2011. При этом обязательно учитывают следующие факторы:

1. Преобладающий тип ветровых потоков.
2. Предельные значения давления ветра на единицу площади.
3. Наличие вихревых потокообразований.
4. Возможное образование некоторых видов неустойчивых аэродинамических колебаний.

Нормативные ветровые нагрузки определаются путем суммирования средней и пульсационной составляющих.

Вычисление полезных нагрузок

Расчет полезных нагрузок для буронабивных и винтовых свай вычисляется по методу, описанному в СП 20.13330.2011.  Во внимание берутся все предметы интерьера, люди и домашние животные. Для жилых домов рекомендуется брать усредненную нагрузку, которая составляет 150 кг/м2

Посмотрите видео, которое рассказывает о вычислении полезных нагрузок, а также испытании свайных опор.

Расчет гипсокартона на потолок

Разберем сравнительно простой сценарий – расчет количества гипсокартона и комплектующих для одноярусного потолка.

Расчет по эскизу

Чтобы понять, чего и сколько нам потребуется, для начала давайте в деталях представим себе создаваемую конструкцию.

• По периметру под потолком комнату опоясывает направляющий профиль UD.
• Обрешетка – профиль CD, расположенный по длине листов с шагом 0,4 метра. Кроме того, на поперечных швах между листами гипсокартона тоже необходим каркас: смежные листы должны крепиться краями к одному профилю.
• Профиль UD крепится к стене шурупами с пластиковыми дюбелями. Шаг – 0,5 метра.
• Теми же дюбелями фиксируют подвесы, которыми профиля CD крепятся к потолку. Подвесы расположены с шагом не более метра; рекомендуются опять-таки 50 сантиметров.
• Гипсокартон – в один слой. Листы крепятся по возможности целыми; что усложняет расчет материалов – гипсокартон обычно приходится резать, добирая участки у стен.
• Саморезы будут крепить гипсокартон ко всем профилям с шагом 25 сантиметров.
• Общее число саморезов по металлу для скрепления профилей между собой обычно не высчитывается; для среднего потолка сотни так называемых блох хватит с запасом.

На фото – соединение подвеса с профилем CD, где используются саморезы по металлу.

Точный расчет необходимого материала проводится с зарисовкой эскиза. Считается необходимый метраж профиля с округлением до целого числа в большую сторону и общая площадь гипсокартонных листов. Если длина комнаты незначительно превышает длину целого элемента каркаса – отрезки несложно срастить, соединив их саморезами по металлу.

Гипсокартон берется по площади с 10-процентным запасом. Аналогично рассчитываются и другие конструкции: достаточно четко представлять себе схему и набросать эскиз с указанием размеров и границ цельных листов.
