Выбираем электрические и водяные калориферы для вентиляционных систем

Правила эксплуатации калорифера

Для правильной и бесперебойной работы нагревателей для систем приточной вентиляции важно соблюдать следующие правила эксплуатации:

1. Нужно поддерживать определенный состав воздуха в здании. Требования к воздушным массам в помещениях разного назначения перечислены в ГОСТ № 2.1.005-88.
2. При монтаже надо соблюдать рекомендации производителя, придерживаться технологии установки.
3. Нельзя подавать в прибор теплоноситель с температурой выше 190 градусов. У некоторых моделей этот порог меньше, о чем сказано в технической документации.
4. Давление жидкой среды в теплообменнике должно быть в пределах 1,2 МПа.
5. Если нужно нагреть воздух в холодном помещении, то его подогревают плавно. Повышение температуры в течение часа должно составить 30 градусов.
6. Чтобы жидкость не замерзла в теплообменнике и не разорвала трубки, нельзя допускать охлаждения окружающих воздушных масс вокруг прибора ниже нуля градусов.
7. В помещении с высоким уровнем влажности устанавливают агрегаты со степенью защиты от IP66 и выше.

Производители водяных нагревателей не рекомендуют выполнять их ремонт самостоятельно. Лучше доверить эту работу сотрудникам сервисного центра

Не менее важно перед покупкой правильно рассчитать мощность прибора, чтобы он обеспечивал должную производительность и не работал вхолостую

Расчет мощности калорифера

При расчете мощности нагревателя для вентиляционной сети учитывают следующие данные:

1. Объемы приточных воздушных потоков, которые подлежат нагреванию.
2. Первоначальная температура подающегося воздуха.
3. Требуемая температура, до которой нужно подогреть воздушные массы перед их подачей в помещение.
4. Температура жидкого теплоносителя в сети теплоснабжения.
5. Обязательно учитывают площадь поверхности теплообменника, метод обвязки и способ подключения к котельной или тепловой сети.

Для вычисления тепловой мощности прибора используют формулу Qт = L х Pв х Cв х (tвн — tнар), в которой:

• Qт – это искомая тепловая мощность вентиляционного калорифера (Вт);
• L – объемы приточных воздушных масс (м³/ч);
• Pв – показатель из СНиП, который обозначает плотность воздуха (1,225 кг/м³);
• Cв – значение удельной теплоемкости находят по таблицам из СНиП (0,24 ккал/кг°С);
• (tвн — tнар) – разница между температурой внутри помещения и за его пределами (температуру внутри принимают по санитарным нормам для помещений определенного назначения, а показатели на улице берут по усредненным данным наиболее холодной пятидневки года для конкретного региона).

Сначала находят тепловую мощность, потом вычисляют габариты фронтального сечения, после подбирают подходящий агрегат. Затем выполняют расчет расхода теплоносителя.

Техническое обслуживание и ремонт калорифера вентиляции

Как и любой прибор, калорифер требует бережного отношения и определенного ухода. Если не соблюдать правил эксплуатации, то на трубах, транспортирующих теплоноситель, могут появятся трещины, что влечет за собой протекание и, в итоге, потерю тепла. В случае использования низкокачественного теплоносителя может происходить загрязнение труб теплообменника.

Если соблюдать все условия работы, то можно избежать нежелательных поломок. Тогда основной причиной профилактического обслуживания будет чистка вентиляционной системы от накипи и других отложений. Такие манипуляции необходимо производить регулярно, так как подобные препятствия понижают теплопроводность агрегата, а затраты на его функционирование, наоборот, повышаются. Чистка заключается в обычной промывке с использованием специальных средств с содержанием реагентов, которые убивают поселившиеся в системе бактерии.

Если же теплообменник все-таки был поврежден, то необходимо обратится за помощью к специалистам, которые выполнят профессиональный ремонт оборудования. Работники найдут место течи, проведут пайку труб и, если нужно, заменят пластины и уплотнители.

Следует отметить, что несвоевременная чистка вентиляционной системы создает пожароопасность, причиной возникновения которой служат скопления пыли и грязи в каналах.

Для надлежащей работы калорифера, необходимо регулярно проводить его чистку

Калориферы справедливо считаются одним из наиболее популярных приборов отопительного оборудования. Выбирая обогреватель ли воздухообменник, следует учитывать ряд параметров, в частности, вид теплообменника, мощность устройства, давление, температурные показатели внутри теплоносителя, а также на входе и на выходе. В учет следует также брать площадь помещения, подлежащее обогреву.

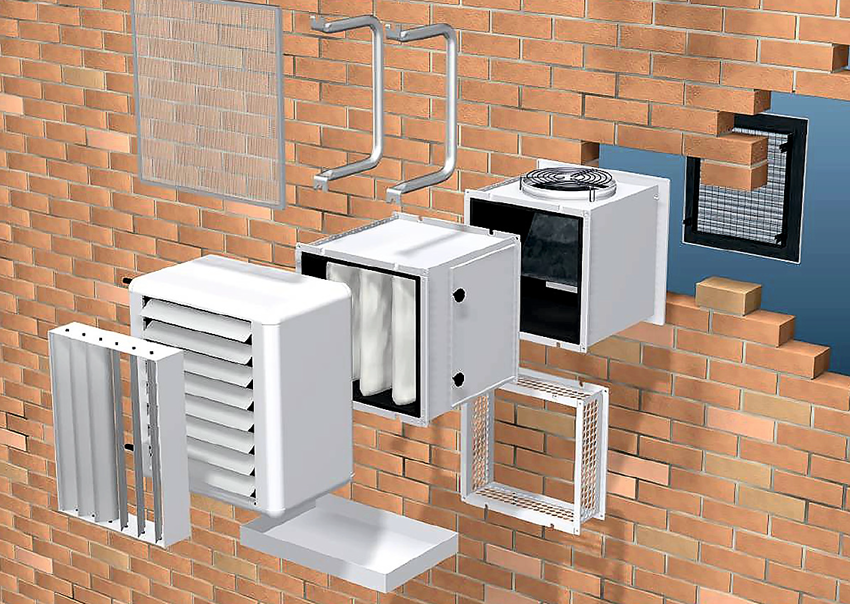

Устройство

Для бесперебойного притока воздуха к нагревательному элементу калорифера его встраивают в систему вентиляции как отдельный модуль, или часть вентиляционной установки. Интенсивность притока воздуха в этом случае зависит от мощности вентилятора — устройства, обеспечивающего в системе необходимое давление. На входе воздушного потока устанавливаются решётки и фильтры для его очистки.

Технические характеристики

Параметры устройства характеризуются:

• размерами помещения (м²)
• рабочей средой (вода, пар, воздух)
• мощностью (Вт)
• рабочим давлением (МПа)
• скоростью потока (м/сек)
• производительностью по теплу (КВт)
• массой (кг)

Основа всех видов калориферов — трубчатый нагревательный элемент. Для увеличения площади его соприкосновения с воздушным потоком трубку оснащают рёбрами и пластинчатыми крыльями из того же металла или алюминия. Поскольку температура трубчатого нагревателя может подниматься выше 100⁰С — его помещают в термостойкий корпус и снабжают регуляторами нагрева.

Водяной

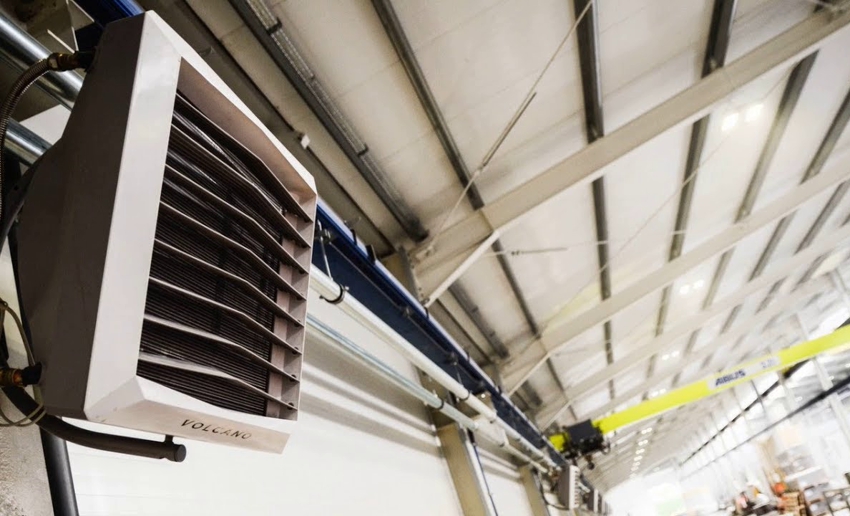

Водяной калорифер— экономичен и эффективен для промышленных помещений, площадь которых более 150 м², и может быть использован при отсутствии основной системы обогрева. Нагревательный элемент — стальная труба, по которой проходит вода из центральной системы отопления. Ребристость поверхности с шагом 2,8 мм создаётся путём выдавливания рёбер из толстостенного алюминия. Как вариант — навитая на трубку алюминиевая лента или проволока.

Водяные калориферы рассчитаны на монтаж в круглых или прямоугольных воздуховодах, перед или после вентилятора в приточных или приточно-вытяжных установках. Водяной нагреватель используется как по прямому назначению, так и в качестве части системы теплообменников.

Наличие перегородок в коллекторных крышках влияет на направление движения горячей воды по трубам, что определяет их тип как однорядный или многорядный. В многорядном калорифере трубки располагаются в коридорном или шахматном порядке.

Калориферы данного вида характеризуются сложностями в монтаже, связанными с установкой узла обвязки, который включает:

• циркуляционный насос
• трёхходовой клапан
• арматуру под трубопровод
• блок управления

Паровой

Паровой калорифер — актуален только для промышленного производства, где есть перегретый водяной пар, по системе трубопровода направляемый в трубчатый нагреватель — гладкий или пластинчатый. Предельно допустимое давление пара в таком устройстве — от 0,5 до 1,2 Па. Весь дальнейший процесс теплообмена типичен, как для водяного калорифера.

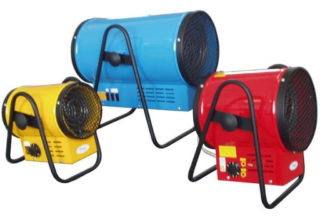

Электрический

Электрический — наиболее распространённый вид теплообменника, но по себестоимости эксплуатации — наиболее дорогой. ТЭН — проводник (нихромовая спираль) с высоким электрическим сопротивлением в термостойком корпусе. В качестве проводника может выступать и вольфрамовая спираль.

Нагревательные элементы (спирально-ребрёные, или спирально-навивные) соединены посекционно. Электрический калорифер может представлять собой отдельный модуль, или быть частью вентиляционной установки, что осуществить гораздо проще, чем для водяного калорифера, — достаточно подключить к сети.

Питание одно- или трёхфазное (22В или 380 В). Предусмотрена последовательная схема соединения.

По назначению приборы такого типа бывают промышленными и бытовыми, по месту установки — настенные и потолочные. Рассчитан на монтаж в круглых или прямоугольных воздуховодах приточной или приточно-вытяжной вентиляции.

К сведению: В условиях интенсивной эксплуатации электрический калорифер может перегреваться. Защиту устройства от перегрева по заданному температурному порогу надёжно осуществляет термореле, оно же защитит от включения без вентилятора. В комплектации термореле может быть одно или даже два (реле-повторитель).

Рекуперация целесообразна для подвальных помещений, гаражей, торговых залов, и может работать по замкнутому циклу. Двухстенный теплообменник, применяемый для этих целей, называется рекуператором.

Классификация калориферов

Калофиреры отличаются по способу нагрева теплоносителя

Устройства работают от разных источников энергии и классифицируются по виду теплоносителя. Широко используются три типа:

• водяные;
• паровые;
• электрические.

Первые сами не нагревают воздух, а только осуществляют передачу тепла воздушному потоку, поскольку к калориферу подводят теплоноситель. Электрические приборы не используют теплоноситель, нагревают воздух благодаря электроэнергии. Главные элементы в таких устройствах – ТЭНы.

Водяные

Водяной калорифер с обвязкой из металлических труб и насосом

Водяные калориферы – бюджетный вариант. Их цена и расходы на обслуживание невелики. Нужно подвести к прибору систему водоснабжения, поэтому монтаж требует определенных навыков. Быстро перенести его на другое место не получится. Теплоноситель (вода или этиленгликоль) может поступать от системы отопления, ГВС или котла. Чтобы отрегулировать температуру воздуха, необходимо учесть мощность, уровень нагрева теплоносителя и воздушной массы. Управление осуществляется с помощью термостата.

Помимо экономичности, водяной прибор отличается:

• удобством эксплуатации;
• высокой эффективностью;
• безопасностью;
• простым принципом действия.

Недостаток – ограничения по минимальной температуре и запыленности входного потока.

Паровые

Паровой калорифер

Кроме теплоносителя, паровые калориферы практически ничем не отличаются от водяных. Несущественная разница – 2-миллиметровая толщина стенок трубок против 1,5-миллиметровой. Необходимость дополнительного усиления связана с большим давлением в системе, работающей на пару. Оно варьируется от 0,5 до 1,2 Па. Используют углеродистую и нержавеющую сталь.

Паровые калориферы также устанавливают на предприятиях, причем таких, где пар образуется в процессе производства. Максимальная температура пара – 180°C.

Электрические

Для мощных электрических калориферов необходима трехфазная сеть

К электрическому калориферу не нужно подводить магистраль с теплоносителем, он имеет небольшие габариты и вес, поэтому более простой в монтаже.

Преимущества электрических устройств:

• удобство использования;
• мобильность;
• компактность.

Недостатки:

• работают на электричестве;
• сушат воздух.

Высокие расходы на электроэнергию делают постоянное использование приборов такого типа невыгодным. Они менее мощные, чем паровые и водяные приборы, поэтому для отопления помещений площадью более 100 м2 не подходят, но оптимальны для обогрева квартир. Электрические приборы используют в три раза больше энергии по сравнению с водяными калориферами, но производительность у них ниже. Зачастую они применяются в качестве временных обогревателей.

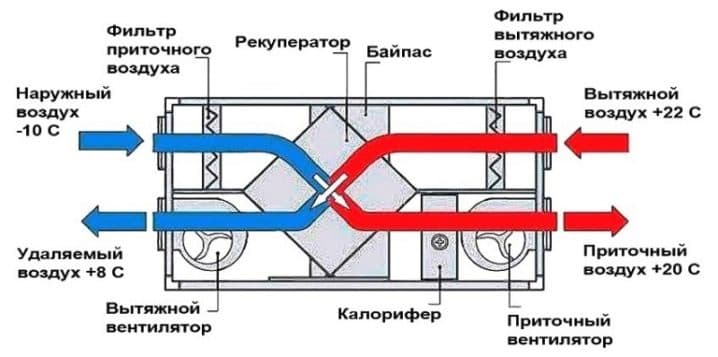

Чтобы сэкономить электроэнергию, следует выполнить монтаж рекуператора.

Принцип работы водяного калорифера

Приспособления для системы вентиляции, которые работают с использованием воды, устанавливают только в случае наличия отрегулированной и налаженной работы системы теплообеспечения или ГВС. Агрегат может подогревать воздушные массы до температуры +70…+100°С. Нагретый воздух используют в качестве источника дополнительного тепла на больших площадях – спортзалах, складах, супермаркетах, павильонах, производственных помещениях и теплицах.

Принцип работы приточной вентиляции с водяным калорифером похож на работу аналогичного бытового прибора для обогрева помещения, только вместо электрической спирали в качестве теплообменника выступает змеевик из металлических трубок, в которых циркулирует теплоноситель.

При этом сам процесс подогрева воздушных масс выглядит следующим образом:

• горячая жидкость из отопительной системы или сетей ГВС, подогретая до 80-180 градусов, идет в трубчатый теплообменник, который изготовлен из меди, стали, биметалла или алюминия;
• теплоноситель нагревает трубки, а они в свою очередь отдают тепловую энергию воздушным массам, проходящим через теплообменник;
• для равномерного распределения нагретого воздуха по помещению в приборе стоит вентилятор (он же отвечает за обратную подачу воздушных масс в калорифер).

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Благодаря использованию уже нагретого воздуха из отопительной системы агрегат экономит средства. Водяной нагреватель для вентиляционных сетей можно назвать прибором, который объединяет в себе качества конвектора, вентилятора и теплообменника.

Нагреватели для вентиляционных сетей работают только с воздухом, степень запыленности которого не превышает 0,5 мг/м³, а минимальная температура не ниже -20°С. Прибор монтируют внутри вентиляционной шахты и подбирают по ее параметрам (сечение и форма). Иногда для достижения нужной температуры воздуха последовательно устанавливают несколько менее мощных устройств, если одну конструкцию подходящей производительности не получится встроить в воздуховод.

Преимущества и недостатки

Целесообразно использование водяных нагревателей на производственных предприятиях, имеющих собственные коммуникации теплоснабжения. В этом случае агрегат будет максимально рентабельным.

К преимуществам устройств для подогрева воздуха причисляют следующее:

1. По сложности и трудоемкости монтаж водяного теплообменника можно сравнить с прокладкой труб отопления. Иными словами, проблем с установкой не возникнет.
2. Нагретые воздушные массы быстро отапливают даже помещение значительной площади.
3. Отсутствие сложных механических и электрических узлов обеспечивает безопасную работу.
4. Направлением потоков теплого воздуха можно управлять.
5. Во время работы нет повышенных нагрузок на электросеть, а поломка не спровоцирует возгорание. К слову, агрегат очень редко выходит из строя, потому что не имеет быстроизнашивающихся деталей.
6. Благодаря использованию горячей жидкости из тепловой сети техника не требует регулярных финансовых вложений.

Главный недостаток связан с тем, что калорифер нельзя использовать в бытовых целях в многоквартирных домах. Но в качестве альтернативы применяют аналогичные электрические устройства. Техника имеет внушительные размеры и требует контроля над температурой теплоносителя в тепловой сети, к которой она подключена. Подобное вентиляционное оборудование разрешено устанавливать только в местах, где температура окружающего воздуха не опускается ниже нуля градусов.

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

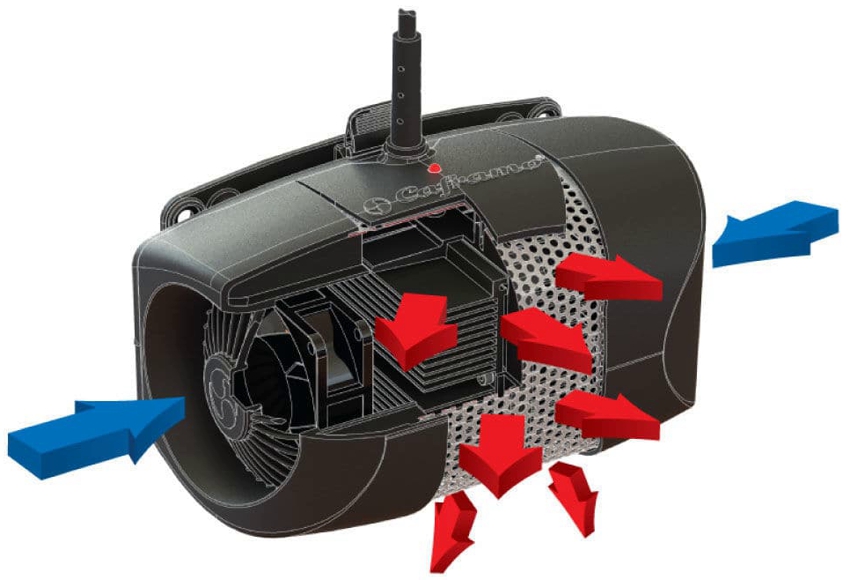

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

• насос для циркуляции теплоносителя;
• трехходовой клапан;
• арматура конструкции;
• блок управления;
• узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

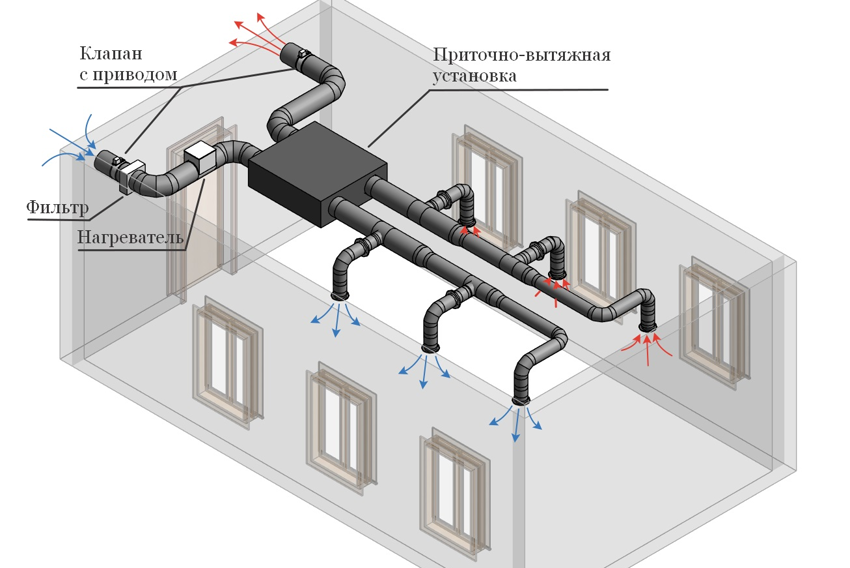

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Монтаж системы

Со стороны балкона схема поменялась, удалил входной глушитель, вместо него перед вентилятором поставил еще один фильтр G5. На основном канале вентиляции, в обход калориферов стоит клапан, в зимнем режиме он закрыт — воздух пойдет через калориферы.

С помощью дворника была проделана дыра в стене на балкон. Хорошо, что стены легко ломать легко. Изнутри пенобетон, потом 15 см пенопласта и облицовка в пол кирпича. Планировка квартиры позволила сделать в углу около балкона маленькую кладовку размером 50х50 см.

Задача усложнялась тем, что нужно было разместить глушитель (длина 110 см, диаметр 30 см) после калорифер. Из-за этого монтаж получился очень плотным.

С помощью сверла, какой-то матери и круглого отвода, врезался в основной канал вентиляции, который у меня проходит под потолком. Слева от новой врезки видно забор воздуха кондиционером для рециркуляции.
Установил шумоглушитель. Весит о порядка 5 кг, поэтому опирается на подпорки.

Примерил калориферы. Встало все в притирку, запас всего пару сантиметров. Расстояние между электрическим и водяным получилось маловато — нужно не менее двух диаметров. Это была одна из моих серьезных ошибок.

Особенности выбора электрических калориферов

В том случае, если в системе вентиляции будет использовать калорифер электрического типа, выбор устройства следует осуществлять по его температуре на выходе и входе, а также по уровню расхода воздуха.

Большинство производителей в документации к своей продукции указывают электрическую мощность и расход потребляемого воздуха. В таком случае выбор прибора не вызывает никаких вопросов

Но при этом также важно обеспечит поддержку минимально допустимого объема потока воздуха. В случае игнорирования подобного требования нагревательный элемент электрического калорифера может быстро выйти из строя

В случае помещения небольшой площади более целесообразно устанавливать прибор электрического типа, поскольку они отличаются простой установкой и компактными размерами. Если же помещение большое, оптимальным выбором будет монтаж водяного калорифера, который отличается низкими энергозатратами в сравнении с аналогичными приборами, работающими от электричества.

Схема подключения и управление

Подключение электрических калориферов должно производиться с соблюдением всех требований техники безопасности. Схема подключения электрокалорифера выглядит следующим образом: при нажатии кнопки «Пуск» происходит запуск двигателя и включается вентиляция нагревателя. При этом двигатель оснащён тепловым реле, которое при проблемах с вентилятором мгновенно размыкает цепь и отключает электронагреватель. Включить ТЭНы отдельно от вентилятора возможно, замкнув блокировочные контакты. Для обеспечения скорейшего нагрева все ТЭНы включаются одновременно.

Для повышения безопасности электрокалорифера в схему подключения включен аварийный индикатор и устройство, не допускающее включения ТЭНов при выключенном вентиляторе. Кроме того, специалисты рекомендуют включение в схему автоматических предохранителей, которые следует располагать в цепь вместе с ТЭНами. А вот на вентиляторы установка автоматов, напротив, не рекомендуется. Управление калорифером производится из специального шкафа, расположенного недалеко от прибора. Причём чем ближе он расположен, тем меньше может быть сечение соединяющего их провода.

При выборе схемы подключения водяного калорифера необходимо ориентироваться на размещение смесительных узлов и блоков с автоматикой. Так, если эти агрегаты располагаются слева от воздушного клапана, то подразумевается левое исполнение, и наоборот. При каждом исполнении расположение соединительных трубок соответствует стороне воздухозабора с установленным клапаном.

Между левым и правым размещением существует ряд отличий. Так, при правом исполнении подающая воду трубка расположена снизу, а трубка «обратки» – сверху. В левосторонних схемах подающий патрубок заходит сверху, а трубка оттока находится внизу.

При установке нагревателя требуется выполнить обустройство узла обвязки, необходимого для осуществления мониторинга за производительностью прибора и защиты его от перемерзания. Узлами обвязки называют арматурные каркасы, регулирующие поступление горячей воды в теплообменник. Обвязка водяных нагревателей производится с помощью двух- или трехходовых вентилей, выбор которых зависит от типа системы отопления. Так, в контурах, отапливаемых при помощи газового котла, рекомендуется устанавливать трёхходовую модель, тогда как для систем с центральным отоплением достаточно двухходовой.

Управление водяным калорифером заключается в регулировании тепловых мощностей нагревательных устройств. Это становится возможным благодаря процессу смешивания горячей и холодной воды, которое выполняется при помощи трёхходового клапана. При повышении температуры выше заданного значения клапан запускает в теплообменник небольшую порцию охлаждённой жидкости, забираемой на выходе из него.

Кроме того, схема установки водяных калориферов не предусматривает вертикального расположения труб входа и выхода, а также расположения воздухозабора сверху. Такие требования обусловлены риском попадания снега в воздуховод и стекания талых вод в автоматику. Важным элементом схемы подключения является термодатчик. Для получения корректных показаний датчик должен быть помещён внутрь воздуховода на участке выдува, причём длина ровного участка должна составлять не менее 50 см.

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

• насос для циркуляции теплоносителя;
• трехходовой клапан;
• арматура конструкции;
• блок управления;
• узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Принцип работы и конструкция водяного калорифера

Калорифер — это устройство, служащее для нагрева воздуха. По принципу работы он является теплообменником, передающим энергию от теплоносителя к потоку приточной струи. Состоит из рамки, внутри которой плотными рядами расположены трубки, соединенные в одну или несколько линий. По ним циркулирует теплоноситель — горячая вода или пар. Воздух, проходя сквозь сечение рамки, получает от горячих трубок тепловую энергию, благодаря чему по вентиляционной системе он транспортируется уже нагретым, не создающим возможности образования конденсата или охлаждения помещений.

Виды обогревательных устройств для приточной вентиляции

Все калориферы для приточной вентиляции можно разделить на две основные группы:

• Использующие теплоноситель.
• Не использующие теплоноситель.

В первую группу входят водяные и паровые калориферы, во вторую — электрические. Принципиальная разница между ними состоит в том, что устройства первой группы только организуют передачу тепловой энергии, поступающей в них в готовом виде, тогда как приборы второй труппы создают тепло внутри себя самостоятельно. Кроме того, водяные и паровые калориферы подразделяются на пластинчатые, имеющие большую эффективность, но худшие эксплуатационные качества, и спирально-катанные, используемые ныне практически повсеместно.

Существуют также нагревательные устройства, зачастую причисляемые к данным группам, например, газовый калорифер. Горящий газ нагревает поток воздуха, проходящий через зону накала, осуществляя его подготовку к использованию в системах вентиляции или воздушного отопления. Использование таких устройств не имеет широкого распространения, так как применение газа в промышленных цехах сопряжено с массой опасностей и имеет множество ограничений.

Также существуют калориферы на отработанном масле. Используется тепло, выделяемое при сжигании отработки. Для больших помещений такие устройства не имеют достаточной мощности, но для малых вспомогательных участков вполне подходят.

Организация приточной вентиляции с подогревом воздуха: все, что нужно знать.

Устанавливаем пластиковые воздуховоды для вентиляции: преимущества и недостатки.

Вентиляция в ванной комнате и туалете: выбор и установка вытяжного вентилятора.

Плюсы и минусы использования

К достоинствам можно отнести:

• Высокая эффективность.
• Простота устройства, надежность.
• Компактность, возможность размещения в небольших объемах.
• Неприхотливость в обслуживании (водяные и паровые приборы практически в нем не нуждаются).

К недостаткам относятся:

• Необходимость наличия теплоносителя или подключения к сети электропитания.
• Несамостоятельность работы — необходимо оборудование для подачи воздуха.
• Прекращение подачи электроэнергии или теплоносителя означает остановку работы системы.

Как достоинства, так и недостатки приборов обусловлены из конструкцией и не зависят от внешних факторов.

Как выбрать калорифер

Определяющими позициями, влияющими на выбор калорифера по виду и мощности, должны быть:

• назначение помещения, в котором он будет установлен
• количество людей и оборудования, постоянно пребывающих в этом помещении
• температура на входе и выходе
• мощность приточно-вытяжной вентиляции для обновления воздуха от одного раза в час и выше (жилые помещения, офисы, производственные цеха)
• возможность подключения к центральным системам (отопления, энергоснабжения, газификации)
• доступность процесса установки
• габариты и поверхность нагрева
• энергетическая эффективность
• лёгкая регулировка температурных режимов
• экономичность эксплуатации

Необходимые расчёты и вычисления для выбора теплообменника

Расчёт мощности калорифера для приточной вентиляции — область специфических и узкоспециализированных знаний, поэтому его лучше доверить специалистам, чьи услуги предоставляет и наша компания.

Можно воспользоваться для этих целей и пошаговыми инструкциями, предлагаемыми разными ресурсами в интернете. В этом случае понадобится ряд вводных данных, от объёма и точности которых будет зависеть результат. Элементарный расчёт можно сделать, перемножив расход воздуха (м³/час) на коэффициент теплопередачи (КТП), а затем, умножив полученное произведение на разницу t⁰ на выходе и входе устройства.

В расчёте мощности можно поупражняться с формулой Q = 0,278∙C∙G∙(T1-T2), где:

• Q – искомая мощность
• T1-T2 — разница температур
• G — массовый расход тепла
• С — теплоёмкость атмосферного воздуха

Попутно придётся вычислить массовый расход и определить теплоёмкость атмосферного воздуха. Не менее сложен и расчёт гладкой теплопередающей поверхности теплообменника, тем более, если она оребрена.

Калориферы любого вида требуют серьёзного подхода к их выбору и профессионального — к ремонту. Ведь за этим стоит гарантия безопасности.
