Системы приточной вентиляции с подогревом воздуха: клапаны, вентиляторы

Пошаговая инструкция

Схемы и картинки

Перед монтажом мастера рекомендуют сделать набросок будущей вентиляционной системы на бумаге. Чертёж должен быть со всеми размерами и направлениями, чтобы было удобнее устанавливать готовую систему и делать расчёты. На клапанах отмечаются решётки и заслонки.

В любой схеме учитывают:

1. Воздушный поток должен идти от чистых помещений к загрязнённым: от спальни, детской, прихожей к кухне и санузлу (как установить вентиляцию в кухне и в санузле?).
2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, не оборудованных вытяжкой (как установить вытяжку?).
3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Схема воздуховодов вентиляции с подогревом в частном доме: Приточная вентиляция на стену с подогревом и приточным клапаном в разрезе: Простой чертеж вентиляции с обратными клапанами на воздуховодах: Чертеж расположения воздуховодов в квартире:

Расчёты

Чтобы система исправно работала, необходимо как можно точнее рассчитать её мощность. Для этого понадобятся все параметры помещения, через которые будет двигаться поток. Учитывают:

• количество этажей в доме;
• площадь комнат;
• планировку помещений;
• количество проживающих на общей площади людей;
• наличие бытовой техники (компьютеров, телевизоров, станков).

Расчёт системы вентиляции начинается с определения производительности по воздуху, измеряемой в кубометрах в час. Для расчётов нужен план дома или квартиры, где указаны комнаты и их площади.

Для каждой определяется количество подаваемого воздуха.

ВажноРасчёт обычно ведётся согласно требованиям СНиП. Например:. Например:

Например:

• для жилых помещений, где окна не открывают, расход должен составлять не менее 60 м³/ч на человека;
• для спальни — не менее 30 м³/ч на человека.

При расчёте учитываются только те люди, которые находятся в помещении регулярно (постоянные жильцы или работники).

Следующий этап — это расчёт воздухообмена по кратности. Этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха

Важно обеспечить не менее одного воздухообмена

Монтаж

Для монтажа оборудования потребуются следующие инструменты:

• Перфоратор или алмазный бур.
• Молоток или кувалда, отвёртка или шуруповёрт.
• Гаечные ключи разных размеров и трещоточный ключ.

Этапы:

1. Подготовить плоскость для сквозного отверстия.
2. Выбрать его размеры, разметить пространство.
3. Пробурить сквозную дыру алмазным буром или перфоратором. Стенки отверстия загрунтовать.
4. В сквозное отверстие вставить трубу воздуховода. К ней монтируется корпус, вентилятор.
5. После установки воздуховода все щели вокруг трубы залить герметиком.
6. Проложить каналы под проводку для автоматизации работы устройства.
7. Установить все оставшиеся детали: фильтры, шумопоглотители, датчики температуры, решётку.
8. Систему проверить на работоспособность.

Подробнее об этапах установки вентиляционной конструкции в разных типах помещений, о существенных и значимых нюансах работ по монтажу вентиляции рассказано в отдельной публикации.

Приточную вентиляцию с функцией нагрева воздуха можно сделать самостоятельно своими руками, даже если нет опыта работы с вентиляционными устройствами. Главное — это действовать поэтапно, тщательно подготовиться к работе, начертив необходимые схемы и сделав правильные расчёты.

Системы вентиляции, обеспечивающие приток и обработку воздушных масс, поступающих непосредственно с улицы, как правило, используются исключительно в хозяйственно-промышленной сфере . Для бытовых условий такого рода системы не предусмотрены по умолчанию. Это одна из причин, заставляющая простых пользователей задуматься о том, чтобы собрать что-то похожее для домашнего использования. Но возможно ли это и каким образом можно решить эту задачу?

По большому счёту, возможно практически всё. Однако всегда есть ряд нюансов, которые следует учитывать. И об этом мы будем говорить в нашей статье – рассмотрим, что представляет из себя приточная вентиляция с подогревом своими руками и из каких основных узлов состоит. Обсудим вопрос домашней «приточки» с подогревом с точки зрения возможных решений этого вопроса, дополнив статью наглядными фото и тематическими видеороликами.

Вытяжка для кухни и зонта

Заодно с приточной вентиляцией решил сделать и “правильную” вытяжку для кухни.

• в качестве вытяжного вентилятора поставил Systemair К 160M на 500м3/час
• перед вентилятором стоит глушитель длиной 1 м
• перед глушителем — простой фильтр, чтобы ловить жир с кухонного зонта и обратный клапан подпружиненный
• все собрано 150 трубой, на этот раз пластиком
• родной вентилятор из кухонной вытяжки не включается

Параллельно собрал 125 трубой естественную вытяжку из кухни, так же с обратным клапаном, который подпружинен в открытом состоянии (при включении вытяжного вентилятора обратный клапан закрывается). Отвод от естественной вытяжки сделал в кладовку и уменьшил сечение.

Все собрано в кладовке, которая граничит с кухней.

Результат мне понравился. Шума от вытяжки практически нет, даже на максимуме.
Мощность вентилятора впечатляет, мелкий песок, который был в трубе засосал как пылесос.

И главное, благодаря глушителям, я перестал слышать рабочих с верхнего этажа (звук шел через вентиляционную шахту).

Фото монтажа:

Дополнительно в туалете поставим маленький глушитель и ирисовый клапан для регулировки потока.
Без регулировки тяга была такая, что зимой на туалете невозможно сидеть — сдувает. После ирисового поставил обратный клапан.

Переход на водяной подогрев

Закончился 2013 год эксплуатации приточки совместно с канальным кондиционером.
Было потрачено 6700 КВт электроэнергии. Большая часть пошла на нагрев воздуха зимой электрическим калорифером.

Запланировал переход с электричества на воду. Из чего будет состоять система:

• Контролер автоматики — OPTIMUS 911. Выбрал его по нескольким причинам:

  • умеет управлять моим вентилятором по сигналу 1-10 В
  • умеет одновременно управлять водяным нагревателем по сигналу 1-10 В и плавно электрическим калорифером по ШИМ. Электрический калорифер подключается, если у водяного не хватает мощности.
  • умеет автоматически снижать скорость вентилятора, при снижении температуры обратной воды ниже дежурного значения.
  • имеет несколько режимов защиты от замораживания: по температуре воздуха, по температуре обратной воды, по капиллярному термостату.

• Водяной калорифер Systemair VBC 200-2

• Смесительный узел с трехходовым краном и приводом управления по сигналу 1-10 В

• Рециркуляционный насоса для малого контура

Параметры системы отопления:

• Давление в системе отопления 6-10 Атм
• Температура — от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C)

Несколько фоток, во что превратилась система после перевода на воду

• так выглядят электрический и водяной калориферы

• щиток автоматики

• смесительный узел

Опыт эксплуатации

Наблюдения за расходом электричества:

• ноябрь 2012 — 613 кВт/ч (теплый месяц был)
• декабрь 2012 — 1208 кВт/ч
• январь 2013 — 1128 кВт/ч (не полный месяц — на новый год уезжали)

По расходу воздуха — держал все время на минимуме примерно 150-200 м3/час на всю квартиру. В целом результатом доволен.

Шума из решеток нет — то есть вообще нет.

Чтобы не сомневаться что вентиляция работает — наклеил на решетки новогодний дождик (на радость кошке).

Была жаркая неделя май 2013 — начал активно использовать кондиционер в режиме охлаждения.

• В режиме приточки расход порядка 300 м3/час (по 100 м3/час на комнату). Скорость на выходе из решеток — 1,2 м/с
• При включении канального кондиционера на максимальную скорость — расход — 600 м3/час, из них 300 м3/час с приточки и порядка 300 м3/час — рециркуляция. Скорость на выходе из решеток — около 3 м/с.

Субъективные наблюдения при работе кондиционера:

• Температура на выходе из решеток около 11 °C.
• Быстро охладить квартиру таким кондиционером (около 3,5 Квт по холоду) не получается. Но если он постоянно работает на минимальной скорости, то в квартире вполне комфортно (воздух на улице + 28).
• Основной комфорт, по моему мнению, достигается не за счет снижения температуры (не превышает 2-3 градусов), а за счет снижения влажности.
• Шум из приточных решеток не напрягает даже ночью. Решетки отлично регулируют воздушный поток, можно сделать так, чтобы не направлять на кровати детей.
• При скорости на выходе 2-3 м/с поток холодного воздуха проходит под потолком через всю комнату и нет сквозняка.

Из недостатков:

• Так как забор рециркуляционного воздуха сделан возле кондиционера, то в комнатах наблюдается существенный переток воздуха под дверью. При открытых межкомнатных дверях это не заметно, а вот если дверь закрыть — то чувствуется ощутимо.
• Нельзя регулировать температуру в отдельных комнатах. Вечером в восточной комнате хорошо, а вот западную хотелось бы еще охладить.

Виды систем вентиляции

Активное вентилирование

В таких системах циркуляция потоков осуществляется принудительно. Для эффективного воздухообмена применяют вентиляторы. Благодаря этому техническому решению, возможно управлять интенсивностью воздушного потока и контролировать прогрев или охлаждение того места где мы находимся. Такой способ вентилирования наиболее востребован.

Пассивное вентилирование

Движение воздушных масс происходит в результате перепадов давления. Они могут быть вызваны ветром на улице или работающей техникой внутри. К примеру, в квартире воздухообмен возрастёт, если открыть форточку или входную дверь, включить вытяжку на кухне, подключенную к вентиляции.

Рекуперация

Это смешивание внешних и внутренних воздушных масс. В холодный поток, приходящий с улицы, подмешивают часть тёплого воздуха из помещения. Смешивание происходит в рекуператоре, который объединяет два воздушных канала в один. Такой способ подогрева обычно используют в сложных системах вентиляции на предприятиях, в офисных комплексах и прочих подобных зданиях.

В квартирах устанавливают компактный обогреватель, который подаёт тёплый поток к вентиляционному каналу по подведённому воздуховоду. Для большего эффекта прибор размещают на стене возле батареи центрального отопления.

Схема компактного устройства с рекуператором

Компактные приточные системы

Устройство приточной вентиляции в квартире подразумевает применение компактного оборудования. Элементы и устройства рассчитаны на скрытую установку в небольших пространствах или крепление к стенам.

Применяют воздуховоды малых диаметров и сечений. Существуют варианты приточного вентиляционного оборудования, предназначенного для наружной установки (на внешней стороне стены или на балконе).

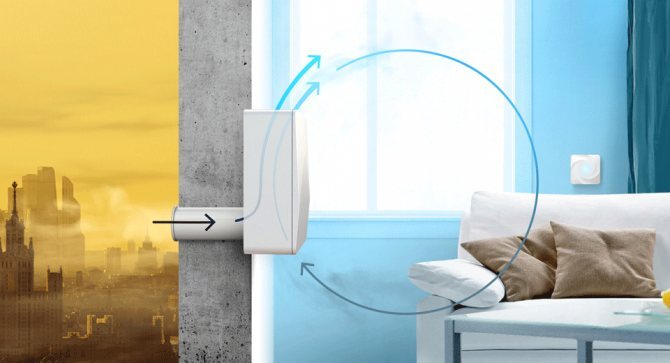

Самым простым устройством для приточного вентилирования с обогревом является бризер. Для его установки достаточно сделать сквозной канал и прикрепить прибор к стене.

Установленный в квартире бризер

Несмотря на небольшой размер, в корпусе бризера нашлось место для керамического нагревателя, многоступенчатого фильтра, воздухозаборника с клапаном и вентилятора.

Оборудование для компактных систем имеет низкий шумовой показатель. Это обусловлено применением вентиляторов малой мощности и обязательной шумоизоляцией корпусов активного оборудования.

Плюс такого способа проветривания — простота монтажа. Работу можно выполнить самостоятельно. Минусы — невысокая производительность, из-за чего происходит неравномерный воздухообмен и ограниченная площадь действия.

Активные

вентиляция с подогревом воздуха

Интенсивность подачи свежего воздуха в этом случае можно регулировать. Для отопления помещений подобные решения становятся более востребованными. По принципу работы бывают водяными и электрическими. Приточная вентиляция с подогревом воздуха выбирается в зависимости от потребностей конкретного заказчика.

На стену

На стеновые поверхности крепится компактный корпус устройства. Диаметр рабочих отверстий уменьшается, если рабочая температура достигает определённых показателей. В комплекте есть пульт управления и ЖК дисплей. Нагреву воздуха способствует место расположения системы рядом с радиаторами отопления.

Водяной нагреватель

Главный принцип – в том, что воздух проходит по целой системе из каналов и трубок. Внутри них циркулирует горячая вода или специальная разновидность раствора. Непосредственно в централизованную систему встраивается теплообменник, именно внутри него организуется основной рабочий процесс.

Электрическая энергия преобразуется в тепловую, поэтому наличие соответствующего источника обязательно.

Если система состоит из нескольких элементов, то её называют наборной. В противном случае речь идёт о стационарных агрегатах, которые тоже обеспечивают обогрев приточной вентиляции.

Экстремальная эксплуатации -25 °С

Закончился январь 2013, показания счетчиков за месяц:

• вода — 2215 кВт*час, включая батареи
• электричество на приточку — 48 кВт*час

В самый холодные дни (-25 °С) ежедневное потребление составляло 120 кВт (батареи + приточка).
В январе сэкономил на электричестве 3500 руб (по сравнению с январем 2013 года).
Так же порадовало, что даже на открытых частях воздуховодов нет конденсата, только изморозь.

В самый холодный день января первый раз сработала защита.
Вечером прихожу с работы, на улице -25 °С, приточка выключена. Начал разбираться.

• посмотрел в контроллере список аварий — сработал капиллярный термостат защиты калорифера.
• заслонка закрыта, вентилятор выключен
• давление воды в норме — 8 Атм, потеков воды нет
• водяной счетчик показывает, что циркуляция воды в норме — 200 л/час.
• а вот температуры воды на входе резко упала до +55 °С (а еще утром была +75 °С)

Решился на эксперимент:

• включаю Контроллер. Прогревается калорифер и открывается заслонка, включается вентилятор.
• температура воздуха в канале начинает медленно падать (не хватает температуры приточной воды в +55 °С).
• через 1 мин температура в канале по датчику воздуха достигает +20 °С, срабатывает капиллярный термостат и приточка выключается.

У меня были выставлены следующие параметры защиты:

• температура защиты от замораживания обратной воды +15 °С
• температура защиты от замораживания приточного воздуха +16 °С
• температура защиты от замораживания капиллярного термостата +15 °С

Капиллярный термостат наиболее быстро реагирует, поэтому он срабатывает первым. Калорифер обдувается не равномерно и на отдельных его частях температура упала ниже +15 °С.

Понизил температуру капиллярного термостата до +10 °С. Приточка нормально запустилась, температура воздуха в канале стабилизировалась на +18 °С. Через 3 мин. такой работы автоматически включился электрический нагреватель и поднял температуру в канале до заданных +25 °С. Через день, температуры воды на входе поднялась до +65 °С и электрический нагреватель автоматически выключился.

Первое тестирование системы

Как только дали отопление, сразу начал тестировать систему

• расход воздуха пока на минимуме — около 100-120 м3/час
• перепад давления в сети отопления на грани чувствительности манометра — 0,1-0,2 Bar.
• без насоса циркуляция через калорифер очень низкая — 90 л/час
• при включенном насосе циркуляция поднялась до — 180-200 л/час
• температура подающей воды — 35-37 °C
• температура обратной воды — 30-31 °C
• температура на улице — около 0 °C
• температура в канале — 23 °C

Тестирование в экстремальных режимах:

• старт системы с перекрытыми кранами, без подачи теплоносителя
  • циркуляции в калорифере нет, он наполнен горячей водой — температура обратки +35 °С
  • Контроллер открывает наружную заслонку и включает вентилятор (скорость — 30% — 100-120 м3/час)
  • температура обратки не меняется, так как нет потока, температура в канале начинает падать
  • через пару минут температура в канале упала до +15 °С (термостат защиты от замораживания настроен на +10)
  • включился электрический подогреватель и через несколько минут вытянул температуру до уставки
  • попробовал такой же эксперимент при высокой скорости вентилятора — 60%. Электрический подогреватель не успел включиться — сработал капиллярный термостат защиты — система обиделась и выключилась
• работа системы без циркуляционного насоса
  • температура обратки +35 °С, система нормально стартует
  • через пару минут температура обратки падает до +25 °С, температура в канале не поднимается выше +18 °С
  • включился электрический подогреватель и через несколько минут вытянул температуру до уставки
• нет электричества и рециркуляции, аварийная остановка системы
  • температура на улице -3 °С
  • температура обратки +37 °С
  • перекрыл краном подачу воды и выключил контроллер (перевел в дежурный режим)
  • заслонка закрывалась примерно 40 сек. Аварии по капиллярному термостату не было (он установлен на +15 °С).
  • включил Контроллер и включил подачу воды.
  • контроллер показал температура обратки +27 °С.

Впечатления после первой ночи эксплуатации:

• ночью система работала с включенным циркуляционным насос (расход воды около 200 л/час) и расходом воздуха около 120 м3/час.
• электрический калорифер не включался (проверяю расход по отдельному счетчику)
• трехходовой клапан открыт не полностью — есть небольшой запас по мощности
• в квартире установлено 5 батарей — на них термоголовки, выставленные в среднее положение. Все батареи были умеренно теплыми
• расход тепла по счетчику отопления за 10 часов — 12 кВт*час включая батареи

Виды систем

Вентиляция с подогревом бывает нескольких типов, их классифицируют по разным признакам: способ подогрева, место крепления, конструкция и пр.

Центральная и индивидуальная вентиляция

Все виды вентиляции можно разделить на 2 основных типа: центральная и индивидуальная (компактная, или бризер).

Центральная вентиляция используется в том случае, если необходимо снабжение чистым воздухом большого помещения. Она имеет высокую производительность.

Ее используют на производствах, ставят на общедомовые вентиляционные системы. Воздух нагревается от водяного или электрического калорифера, реже используется рекуператор. Стоит такое оборудование дорого.

Для индивидуальной вентиляции используют бризеры. Это компактные устройства, которые монтируют в квартирах и частных домах. Их обычно размещают на стене.

Монтаж осуществляется быстро, занимает не более часа. Поставить такое оборудование можно в любом жилище. Прибор имеет множество настроек, функцию климат-контроля, многоступенчатую систему очистки.

Активная и пассивная вентиляция

В этом случае используется разделение по возможности регулирования подачи свежего воздуха.

В пассивных конструкциях эта возможность отсутствует. Воздушные массы поступают за счет разницы давления между помещением и улицей.

Количество подаваемого воздуха зависит от скорости его движения, разницы температуры и уровня влажности. Чаще всего устройство монтируется на стену, оно представляет собой небольшой короб.

Активные вентиляционные системы позволяют управлять подачей воздуха. Внешне они похожи на пассивные, но блок управления позволяет регулировать не только температуру, но и интенсивность подачи потока.

По типу подогрева

Приточная вентиляция может отличаться по способу подогрева воздуха.

Выделяют следующие типы приборов:

• с рекуперацией. В этом случае поступающий воздух нагревается от выходящего. Используется в пассивных вентсистемах. Подходит для регионов с теплой зимой, т. к. при больших перепадах температур малоэффективна;
• с водяным подогревом. В этом случае для подогрева используется центральное отопление или бойлер. Позволяет значительно экономить на электричестве;
• электрические. В вентиляции используется ТЭН, который работает от электричества. Он нагревает проходящий воздух до нужной температуры.

Другие типы

Также устройства подразделяются по способу нагнетания воздушных масс на естественные и принудительные. Во втором случае для их подачи используются вентиляторы.

Разделяют устройства и по типу управления. Есть автоматические устройства, управление которыми осуществляется с пульта ДУ или через приложение на смартфоне. Второй тип – ручные, настройки работы которых выставляются на стационарном блоке управления.

По конструкции выделяют моноблочные и монтажные. Первые состоят из одного блока, устанавливаемого на входе в вентканал. Их используют при монтаже приточки в стене или в оконной раме.

Приборы имеют малую производительность, подходят для малогабаритных комнат. Монтажные приборы состоят из множества элементов.

Их используют при обустройстве центральной вентиляции. Их мощности хватает, чтобы снабдить свежим воздухом многоэтажные здания, производственные цеха.

Подогрев приточной вентиляции: обеспечим жилье чистым воздухом и теплом

В ходе своей работы приточная вентиляция нагнетает уличный воздух в помещения здания. Самой простой механической разновидностью такой системы является аналог с вентилятором, монтируемым в отверстии в стене. Он обеспечивает обильный приток свежего воздуха. Но есть значительный минус — подача зимой холодных его масс.

Это может навредить здоровью обитателей здания и состоянию облицовки помещений. Вследствие этого, подобный вид приточных систем обычно применяется лишь в складских и производственных помещениях.

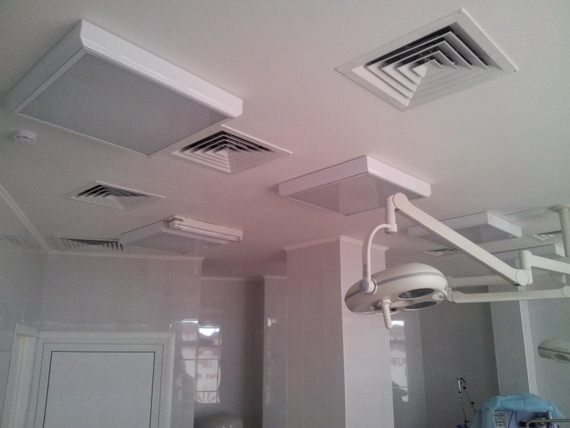

На фото — работа вентиляции с подогревом.

Обратите внимание!Для эффективного же воздухообмена в жилых зданиях была разработана схема приточной вентиляции с подогревом воздуха. Она незаменима в холодное время года и может включать в себя дополнительно, помимо согревания, очищение и увлажнение поступающих воздушных масс

Она незаменима в холодное время года и может включать в себя дополнительно, помимо согревания, очищение и увлажнение поступающих воздушных масс.

Принцип работы и элементы системы

Основные элементы системы вентиляции с подогреванием воздуха.

Подобная сеть может дополнительно оснащаться некоторыми устройствами.

Из чего состоит такая вентиляция

1. Элемент вентиляционной сети, непосредственно граничащий с улицей — это воздухозаборная решетка. Эта деталь может обладать разными размерами и формами.

   Предназначена она не только для повышения эстетичности выхода воздуховода, но и защищает систему от попадания в нее осадков, птиц, животных, а также посторонних предметов.

2. Далее поток проходит через специальный пропускной клапан вентиляции.

   Он служит для отсечения уличного воздуха, на то время, когда система отключается. Тем самым клапан предотвращает поступление холодных потоков в помещения зимой. Нередко данное устройство оснащается электроприводом, дающим возможность управлять им автоматически.

3. Следующий элемент современной приточной вентиляционной системы – это фильтр. Он дает возможность защитить от загрязнений саму конструкцию сети, а также вентилируемые комнаты. Наиболее распространены угольные фильтры, их следует заменять, по мере отработки.

Водяной калорифер.

1. За подогрев воздуха в приточной вентиляции отвечает калорифер. Данное устройство способно нагревать зимой нагнетаемые потоки до +29 градусов. Этот прибор по принципу работы может быть электрическим либо водяным.

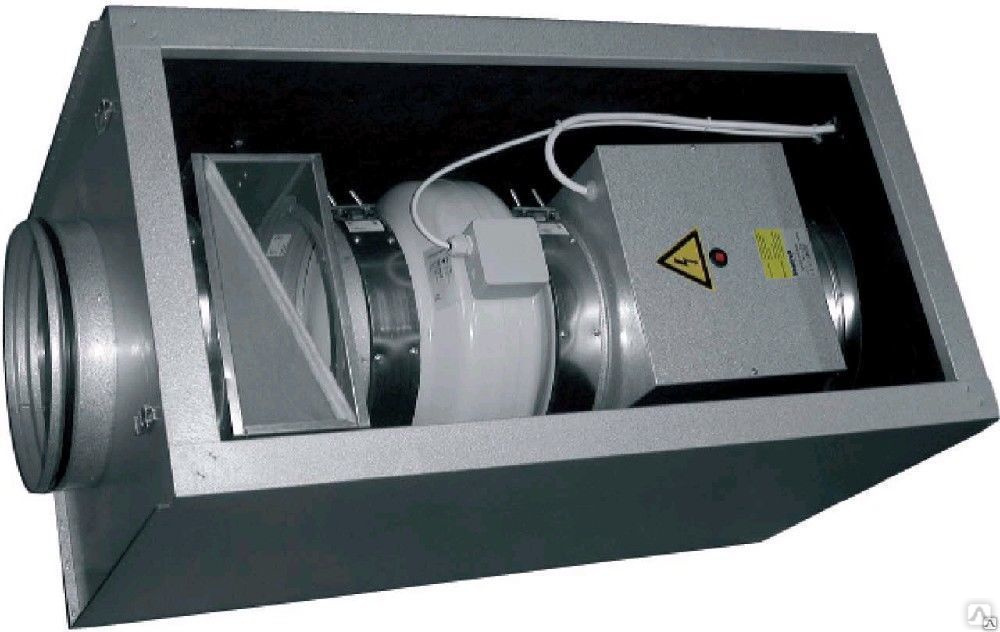

Электрический воздухонагреватель.

Обратите внимание!В квартире либо небольшом доме оптимальный вариант — использовать электрический аналог.Он более компактен, прост в установке и эксплуатации.Для объемных жилых, общественных, коммерческих и пр. помещений, лучше выбрать водяной воздухонагреватель

Он более экономичен, благодаря отсутствию зависимости от электричества.

1. Чтобы уменьшить теплопотери здания и снизить нагрузку на калорифер, в приточных системах часто используется рекуператор. Он согревает поступающий уличный воздух, благодаря теплообмену с удаляемыми вытяжными потоками.
2. За нагнетание наружного воздуха в системе отвечает вентилятор.
3. По помещениям он распространяется, благодаря вентиляционным каналам.
4. Инструкция рекомендует вентиляционную систему с водяным воздухонагревателем дополнительно оснащать звукопоглотителем. Он понижает уровень шума от работающих устройств.
5. Равномерность распределения приточного воздуха достигается, благодаря использованию в схеме вентиляции диффузоров.

Как может осуществляться управление и контроль над системой

Пульт управления системой.

Когда проектируется приточная вентиляция с подогревом воздуха своими руками, ее схему можно дополнить современными устройствами, которые сделают эксплуатацию более удобной, комфортной и эффективной.

1. При помощи пульта управления можно контролировать и регулировать подачу уличного воздуха, а также его температуру.
2. Некоторые модели ПУ оборудуются таймером, он позволяет планировать действия и отдавать автоматике вентиляционной системы приказы на их осуществление на определенный день и даже час.
3. Помимо приточного вентилятора систему можно оснащать и вытяжным аналогом. Желательно, чтобы оба устройства имели защиту от перегревания.
4. Рекомендуется приобретать калорифер с термостатом, он предотвратит возникновение пожара.
5. Сеть можно дополнительно оборудовать манометром. Он будет определять колебания давления (динамического) потоков в воздушном фильтре.
6. Отсечный клапан монтируется на приточной ветке системы. Его заслонка, при помощи электропривода, автоматически опускается при отключении вентиляции. Поэтому зимой холодный воздух не проникает в помещения.
