Процесс и специфика монтажа ливневки
Правила проведения монтажных работ по устройству ливневок идентичны принципам укладки обычных наружных канализационных трубопроводов. Однако если дом не оборудован водостоками, начать необходимо с их устройства.
Правила монтажа системы отведения ливневых стоков аналогичны правилам укладки обычной канализации
Сооружение кровельной составляющей
- В перекрытиях дома нужно сделать отверстия под дождеприемники. После установки устройств и их крепления на битумную мастику места примыкания надо герметизировать.
- Монтируются сточные трубы и стояки.
- Все элементы нужно прикрепить к конструкциям дома с помощью хомутов.
Схема кровельной части ливневки: 1. желоб; 2. угол желоба внешний; 3. угол желоба внутренний; 4. заглушка желоба; 5. соединитель желоба; 6. крюк; 7. крюк; 8. воронка; 9. воронка водосборная; 10. колено трубы; 11. труба водосточная; 12. труба соединительная; 13. кронштейн трубы (на кирпич); 14. кронштейн трубы (на дерево); 15. колено стока; 16. тройник трубы
Далее устанавливают лотки, если сооружается линейный тип системы, или отводные трубы, если проводится монтаж по точечной схеме.

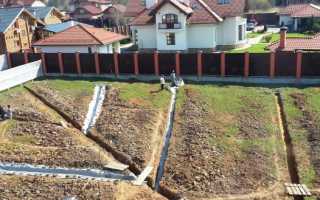

Устройство подземной части
По намеченному плану, составленному с учетом уклонов и принятой в данном регионе глубины заложения каналов, нужно вырыть траншею. Если предполагается утеплить трубопровод, сформировав вокруг него оболочку из геотекстиля и щебня, или устроить подушку из песка, мощность их следует тоже учесть. Вот как действуем дальше:
- Дно траншеи перед монтажом хорошенько трамбуют. Встретившиеся при рытье крупные камни удаляют, образовавшиеся после их удаления ямки засыпают грунтом.
- На дно засыпается песчаная подушка, стандартная толщина ее 20 см.
- Формируется котлован для установки коллекторного резервуара. В качестве коллектора проще всего использовать готовую пластиковую емкость, но при желании можно сделать коллекторный колодец самостоятельно, залив бетон в устроенную заранее опалубку.

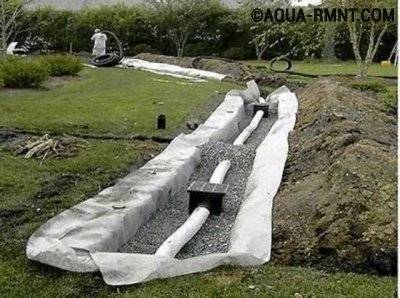

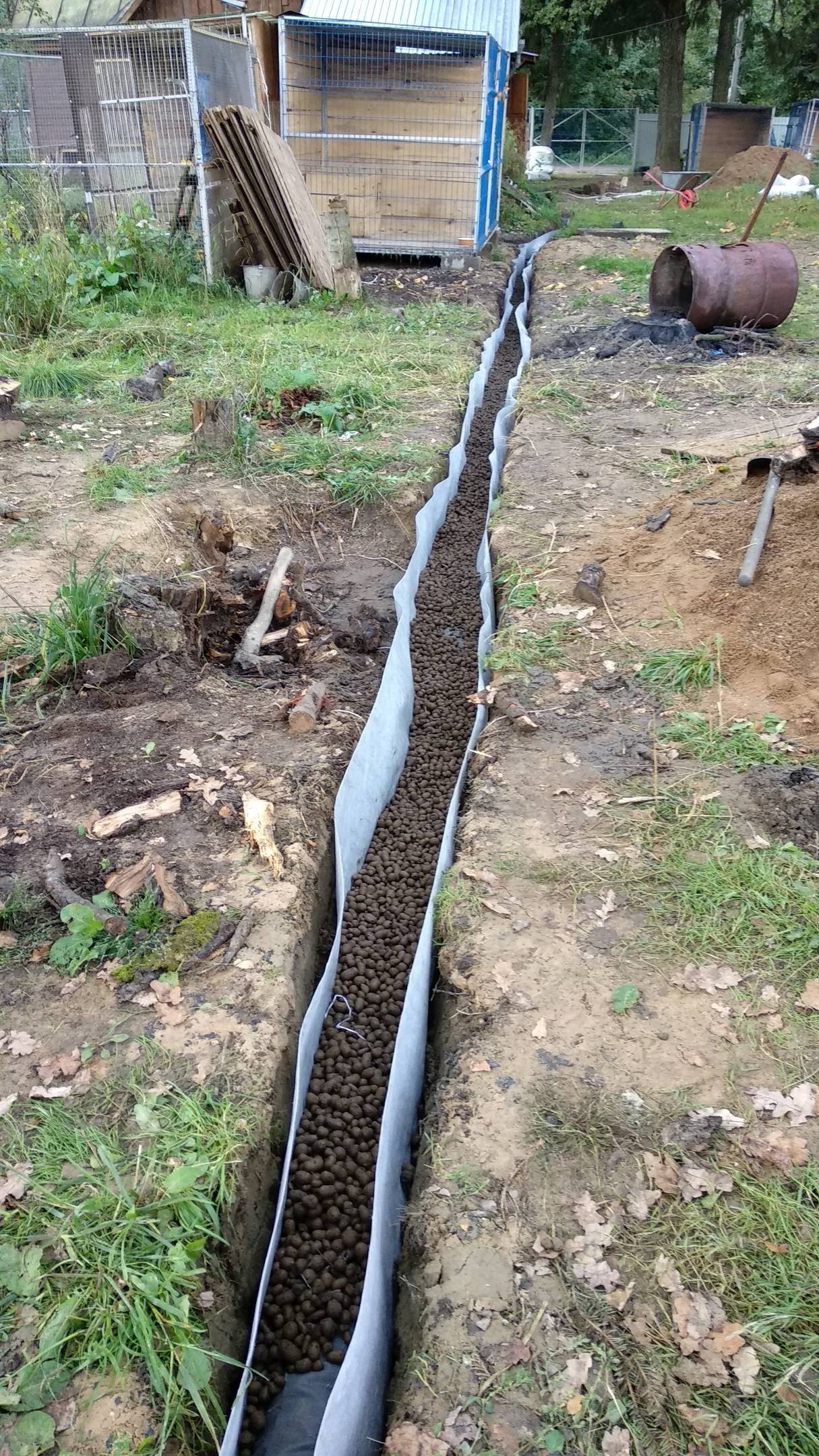

В утрамбованные и оснащенные песчаными подушками канавы укладывают трубы, для соединения их в единую систему используют фитинги.
Соединения проложенных под землей водосточных каналов выполняют с помощью фитингов
- В прямые ветви ливневки, протяженностью более 10 м, рекомендовано включать смотровые колодцы.
- В точках состыковки принимающих атмосферную воду коллекторов и трубопровода нужно установить пескоуловители.
- Все устройства и приспособления соединяются в одну цепь, места соединения составляющих герметизируются.
Перед засыпкой траншеи необходимо провести испытания посредством заливки воды в водоприемники. В результате тестирования не было найдено слабых мест? Засыпаем грунтом уложенную в траншею систему, а желоба, лотки, поддоны оборудуем решетками.
Перед засыпкой траншеи сооруженную систему нужно проверить, выявить и устранить все дефекты и протечки, если они возникнут
Городской коллекторный колодец запрещено разгружать в общую канализационную сеть из-за наличия в стоках химии и нефтепродуктов. Владелец загородного дома свободно может подключить ливневку к являющейся его собственностью канализации, ведь опасных составляющих, требующих тонкой очистки в ней нет.
После очистки в пескоуловителе вода поступает в канализационный коллектор, оттуда может распределяться прямо в грунт, разгружаться в водоемы или в обычную канализационную сеть частного дома
Благоустройство дома и прилегающей территории системой поверхностного водоотвода поможет продлить сроки эксплуатации конструкций, избавит от луж и слякоти собственников, предотвратит гниение корней растений. Несложная ливневка участка своими руками может быть смонтирована самим владельцем, но даже в случае обращения к строителям не помешают сведения о специфике ее организации. Хозяин сам и проследить за нарушениями сможет, и отремонтировать, и прочистить.
Что учитывают при расчёте?
Под каждый частный строительный объект (эксплуатируемый участок территории) проектирование индивидуальной схемы ливневой канализации является обычным делом.
Однако за основу всегда берутся решения, характерные для типовых проектов строительства ливневки. Типовые решения по умолчанию предполагают обращение к техническим расчётам, прежде чем начнётся строительство системы.
Расчёты выполняются с оглядкой на СНиП и с учётом следующих факторов, характерных для конкретной местности и объекта:
- норма осадков за год;
- свойства грунта;
- площадь объекта;
- масса отводимых вод;
- требуемая площадь стока.
Кроме сведений о массе отводимых осадков, остальную информацию можно получить через обращение в местную метеослужбу. А условное количество отводимых продуктов атмосферных осадков рассчитывается по формуле, где в качестве расчётных данных берётся площадь водосборного участка и параметр интенсивности этих осадков.
Галерея изображений
Фото из
Устройство ливневки при мощении площадки
Дождь в регионах с большим количеством осадков
Сооружение в глинистых грунтах
Ливневка для отвода воды от фундамента
Математический вид формулы:
М = (А * 20) * S * k,
В ней соответственно:
- М – масса отводимых вод;
- А – интенсивность атмосферных осадков в течение 20 минут;
- S – водосборная площадь (для кровли ещё и + 30% общей площади стен здания);
- k – коэффициент поглощения влаги материалом объекта.
В качестве материалов объекта часто выступают кровельные покрытия (k=1); бетонные и асфальтовые сооружения (k=0,9); грунт (k=0,75); щебень, гравий (k=0,45).
Пояснения по проведению расчетов
Итак, для планирования каждого отдельного участка ливневой канализации необходимо знать, какой объем воды может на него выпасть. Далее, отдельные участки через дождеприемники и трубы связываются с колодцами, обслуживающими уже несколько таких зон — и так далее, до «вершины иерархии», то есть ливневого коллектора или главного накопительного колодца. Естественно, при этом показатели отдельных участков или групп суммируются. Но в основе расчета, так или иначе, лежит каждый отдельный участок сбора.
Объем воды, подлежащий сбору с отдельно взятого участка, можно выразить упрощенной формулой:
Qсб= q20 × F× ϒ
Qсб — общий объем сбора ливневой воды с участка.
q20 — табличный коэффициент, показывающий среднестатистическую интенсивность осадков в данном регионе, в зависимости от климатических условий. Подобными величинами обязательно оперируют все местные строительные, проектировочные, метеорологические организации – узнать его несложно. Другой вариант – воспользоваться картой схемой, расположенной ниже. Этот показатель выражается в литрах в секунду на гектар.
Карта-схема для определения коэффициента интенсивности осадков q20
F — площадь участка сбора воды, выраженная в гектарах. Площадь принимается в плане, то есть если, например, расчёт ведется для скатной кровли, то считается только ее горизонтальная проекция.
Составляющие ливневки и их виды
Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:
Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.
Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см
На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним.
Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков
Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.
Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.
Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.
Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают:
чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих;
стальные — самый плохой вариант, так как очень быстро ржавеют;
из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.
Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.
Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.
Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.
https://youtube.com/watch?v=2lnlbpiI6JE
Предварительные расчеты и проектирование
Реализация планов без расчетов – деньги на ветер. Если система не будет справляться с возложенной на нее владельцем функцией, не стоит вообще браться за ее сооружение, а слишком мощная ливневая канализация частного дома «съест» много финансовых средств.
Требующиеся для расчетов сведения
- Данные об усредненном количестве осадков, зафиксированных метеорологами в конкретной местности. Найти их можно в СНиПе 2.04.03-85.
- Периодичность дождей, мощность снегового покрова, необходимая для тех, кто планирует использование системы и для отвода талой воды.
- Площадь стока. Для точечной разновидности это площадь кровли. Причем не полная величина, а значение ее проекции в плоскости. Для линейной системы площадью стока будет сумма площадей всех обрабатываемых объектов.
- Физико-механические характеристики грунтов, имеющихся на участке.
- Наличие и месторасположение имеющихся уже на участке проложенных под землей коммуникаций.
Вычисление объема отводимых стоков
Приведенные выше точные величины количества и интенсивности осадков – результат многолетних исследований физических явлений в атмосфере данной местности. Их найти можно в СНиПе или получить в местной метеослужбе. Дальнейшие вычисления производятся по формуле.
Формула для расчетов расхода атмосферной воды, а также используемые в вычислениях постоянные величины и переменные
Поправочный коэффициент, применяемый в данной формуле:
- 0,4 для покрытых щебенкой территорий;
- 0,85 для забетонированных площадок;
- 0,95 для заасфальтированных участков и дорожек;
- 1,0 для крыш.
Получили значение объема, затем по таблицам действующего СНиПа определяется требующийся диаметр трубопровода.
Глубина прокладки каналов
Проложить лотки или каналы из труб нужно на той глубине, на которой они обычно укладываются в данном регионе. Точное значение можно выяснить в строительной организации или поинтересоваться у соседей, обустроивших уже свой участок ливневкой. В средней полосе систему отвода дождевых стоков устраивают обычно на глубине 0,3 метра, если диаметр трубопровода или открытых лотков не будет более 50 см. Лотки и трубы с более крупными размерами заглубляют на 0,7 м.
Если на территории уже проложена система дренажа, ливневку располагают выше
Дороговизна земляных работ обычно не стимулирует желание заказчиков профессионального монтажа сильно углубляться в землю. Даже если решено выполнить устройство ливневой канализации своими руками, смысла ее слишком глубоко зарывать нет. Нет резона устанавливать коллекторы и смотровые колодцы ниже уровня сезонного промерзания, как велят ГОСТы. Их можно расположить выше, утеплив теплоизоляционным материалом — геотекстилем и слоем щебня, защищающим сеть от промерзания. За счет незначительного заглубления ощутимо снижается трудоемкость работ.
Утепление ливневой канализации в случае незначительного заглубления выполняется из прослойки геотекстиля и слоя щебня, благодаря защите каналов от промерзания можно ощутимо сэкономить на земляных работах
Однако не нужно забывать о том, что каналы к устройствам сбора и очистки должны подводиться под углом. Значит, уровень места ввода в коллекторный колодец должно быть ниже уровня лотка или трубы, отходящей от дождеприемника. Чтобы точно рассчитать глубину их установки нужно вычертить план участка и с учетом уклона каналов все подсчитать.
Схема устройства ливневки, каналы которой уложены ниже глубины промерзания, изоляционный геотекстиль защищает в этом случае от агрессии грунтовых вод
Стандарты и нормы уклонов
ГОСТом регламентирован минимальный уклон для труб со 150-миллиметровым диаметром 0,008 (величина наклона в мм/м). Трубы, имеющие в сечение 200 мм укладывают под углом 0,007. В зависимости от условий участка уклоны труб могут слегка изменяться. Самый большой уклон 0,02 в зоне присоединения канала к дождеприемнику, так как в этом месте необходимо увеличение скорости самотека воды. Перед пескоуловителями скорость течения должна замедляться для того, чтобы взвешенные частицы могли «осесть», угол наклона там наименьший.
Устройства для сбора воды в системах конвертного типа с дождеприемниками-воронками устанавливают в точках пересечения уклонов.
Порядок сооружения канализации
Кратко рассмотрим основные этапы по сооружению канализационного трубопровода в условиях частного дома. Даже если вы не решитесь на выполнение работ своими силами, то сможете проконтролировать нанятых специалистов.
Этап #1 – монтаж дворовой сети
Создание канализационной системы начинается с этапа сооружения внешней (дворовой) сети. Если протяженность дворовой сети до существующего смотрового колодца более 12 метров, устраивается дополнительный смотровой колодец. При этом минимально допустимое расстояние от стены дома до смотрового колодца – 3 – 5 м.
Со способами устройства наружной части трубопровода и правилами прокладки канализационных труб в земле ознакомит следующая статья, прочитать которую мы очень советуем.
В прокладке наружных канализационных линий сейчас используют преимущественно полимерные трубы, привлекающие легким весом, превосходными эксплуатационными характеристиками и доступной ценой. При прокладке трассы выше уровня сезонного промерзания используются утеплители, защищающие линии от формирования ледяных пробок.
Нередко собственникам частных строений приходится сталкиваться с отсутствием централизованной сети канализации. В этом случае устраивается автономная система сбора и фильтрации стоков (септик). Однако принцип подводки «внешняя внутренняя сеть» остаётся тем же.
Один из простых и удобных решений для частных домовладений – герметичный септик. Правда его существенный недостаток кроется в немаленькой цене, поэтому оплатить его покупку решается далеко не каждый владелец дома
Этап #2 – сооружение узла ввода в дом
Далее требуется соорудить узел ввода непосредственно в конструкции частного дома (фундамент, стена подвала). Сооружение узла выполняется с учётом возможных деформаций, например, по причине просадки строения.
Узел ввода и наружный трубопровод надежно изолируются.
Схема устройства ввода (одна из возможных): 1 – мятая глина; 2 – раствор на основе цемента; 3 – смоленая прядь; 4 – гильза на основе стальной трубы
Этап #3 – монтаж стояков и отводов
На следующем этапе производится монтаж труб-стояков внутренней сети. Эти компоненты схемы рекомендуется собирать и в собранном виде предварительно ставить без крепления или с частичным креплением.
Полное крепление выполняется после окончательной сборки всей системы. Завершив монтаж труб-стояков, выстраивают горизонтальные отводные линии канализации с учётом требуемых уклонов.
Процесс выстраивания горизонтальных внутренних отводных линий предусматривает укладку раструбов и фасонных частей по направлению против движения потока стоков
Этап #4 – подключение сантехники
На завершающем этапе производится установка сантехнических приборов и подключение каждого прибора к соответствующему отводу через патрубок-сифон.
Желательно заранее предусмотреть отводы для подключения слива таких важных помощников, как стиральная машинка, посудомойка
Дополнительно стоит отметить: при условии высоты строения менее 10 метров, внутреннюю канализационную систему допускается выстраивать на основе безнапорных труб. При большей высоте применяются напорные трубы.
Что такое система ливневой канализации частного дома и какой она бывает
В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.
Устройство ливневой канализации
Состав системы такой:
- Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.
- Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.
Система хранения, перераспределения или сброса осадков.
Куда девать воду
Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.
Пример сброса дождевой воды на грунт
Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.
Типы и их особенности
Ливневая канализация в частном доме может быть трех типов:
Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.
Надземной. Ливневки такого типа — водоотводящие желоба в покрытии, по которым вода стекает в какое-то определенное место или выводится в сад/огород.
- Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.
В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.
Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.
Инструменты и материалы
Для обустройства эффективной точечной «ливневки», нужно подготовить следующее:
- Рулетку, уровень, колышки и шнур для разметки, герметик, штыковую лопату;
- готовые элементы для обустройства ливневой канализации, выполненные из прочного полимера (трубы, колена, пескоуловители, элементы коллектора и т.д.);
- металлические решетки для точечных дождеприемников;
- ножовку или монтажный нож для резки полимерных труб.
Так – же потребуется песок для создания подушки на дне траншей и для засыпки приямков. Если трубы ливневки планируете уложить выше глубины промерзания грунта, позаботьтесь об их утеплении, чтобы система исправно функционировала в межсезонье. Для этой цели лучше всего использовать греющий кабель.
Проектирование системы ливневой канализации
Обустройство ливневой канализации, как, впрочем, и строительство любого объекта, начинается с составления проекта. Однако схема дождевой канализационной системы создается в зависимости от условий, в которых она должна будет функционировать. В настоящее время существуют следующие варианты устройства ливневок:
- Закрытые системы. Это достаточно сложный вариант ливневой канализации, требующий тщательных расчетов и скрупулезной планировки, поэтому в данном случае проектирование поручается исключительно профессионалам.
- Открытые системы. Считаются наименее затратным по финансам и наиболее простым вариантом. При составлении схемы предусматривается обустройство открытых желобов, куда и будут собираться сточные воды.
- Смешанные системы. Промежуточный вариант между открытыми и закрытыми системами. Очень популярен в ситуации, когда необходимо существенно сократить расходы на сооружение масштабного объекта.
Также при проектировании и составлении схемы необходимо дать ответ на следующие вопросы:
- Какое среднее количество атмосферных осадков выпадает в местности, где планируется обустройство ливневой канализации? Ответ на данный вопрос поможет определить производительность будущей системы.
- Какова общая площадь водосборных поверхностей, имеющихся на участке (забетонированных и асфальтированных участков, крыш зданий и т.п.)? Благодаря данному параметру можно определить количество дождеприемников, которые необходимо установить.
- Каковы особенности рельефа? Так как лотки и трубы всегда прокладываются под определенным наклоном, нужно учитывать перепады высот на участке установки ливневой канализации.
- Какой вид ливневой канализации можно обустроить в данном случае? Внутренняя ливневая канализация, собираемая из труб, прокладываемых под землей, не только наиболее дорогой, но и очень трудоемкий вариант. Именно поэтому преимущество должно отдаваться наружной (открытой) дождевой канализации, собираемой из открытых лотков. При этом лотки имеет смысл размещать вдоль дорожек, возле самого здания и в тех местах, куда стекает вода.
Кроме того, составляя схему ливневой канализации необходимо минимизировать количество дополнительных разводок и полностью исключить (по возможности) резкие повороты трубопровода.
