Виды сифонов и их устройство
Разные виды этих устройств обеспечивают реализацию наиболее целесообразных и удобных схем соединения. В настоящее время изготовителями предлагаются сифоны из нержавеющей стали, чугуна, меди, латуни или полимерных материалов. Наиболее востребованными и доступными считаются разновидности из пластика. Специалисты различают следующие виды:
стандартный, совмещенный сифон с отводом, устанавливаемый под раковиной, умывальником или ванной, разновидностью которого является сифон с двумя отводами;
сифон — манжета, состоящий из резиновой муфты, плотно вставленной в канализационную трубу. В качестве водяного затвора выступает изгиб сливного шланга;
наружный сифон, обеспечивающий соединение только со стиральной машинкой;

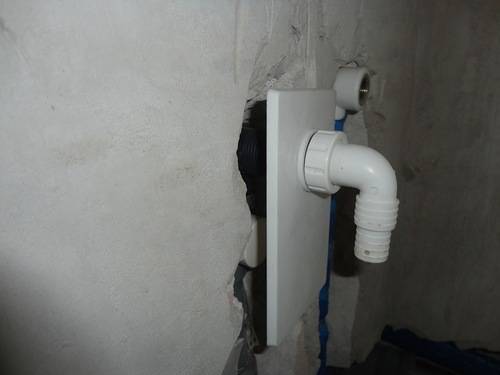

встраиваемый сифон скрытого типа, монтаж которого производится в стене. Как правило, в комплект устройства входит декоративный элемент используемый при последующей отделке поверхности стены;
сифон с обратным клапаном, в качестве запорного устройства предотвращающего поступление сливной жидкости обратно в машинку служит пружина и пластиковый шарик имеющий полую структуру.
Преимущества и недостатки различных видов подсоединения

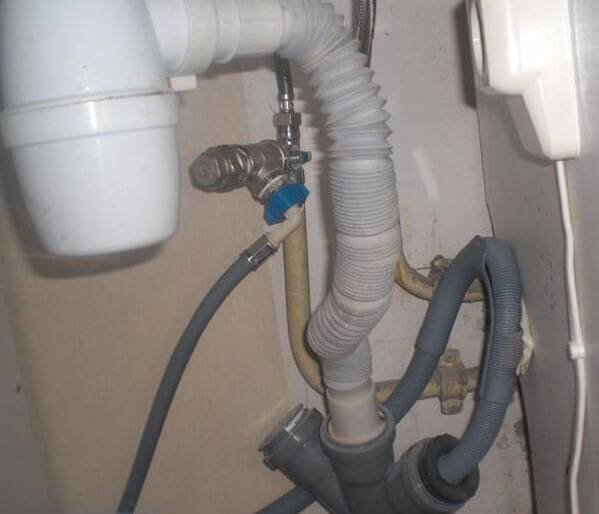

Совмещенные сифоны для раковины под стиральную машинку и посудомоечный агрегат довольно часто используются в том случае, если оба агрегата установлены на кухне и расположены рядом с кухонной мойкой. Такой вид не сложен в установке и удобен в работе.
Если же расстояние до мойки или водопровода не позволяет произвести монтаж сливных шлангов без существенного увеличения их длинны, используют наружный сифон. Основным недостатком подобного вида подключения является невозможность придвинуть стиральную машинку вплотную к стене, так как устройство требует определенного пространства.
Встроенные сифоны не занимают много места и отлично вписываются в любой интерьер ванной комнаты или кухни, поэтому при планировании и проведении ремонта стоит заранее определить для него место и произвести монтаж.
Сифон с обратным клапаном

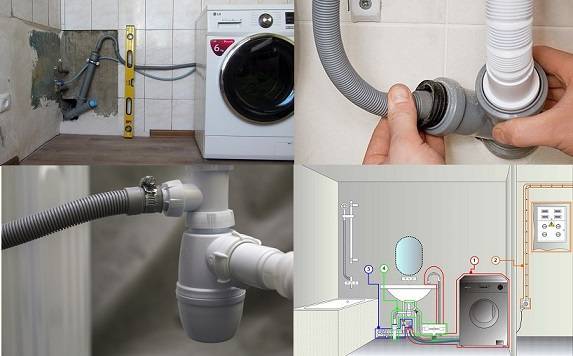

Правильная установка и подключение к системе водоснабжения и канализации в не меньшей степени влияют на ее эффективную и безотказную работу, чем качество сборки, материалов и технологий. Иногда для правильной работы стирального автомата требуется установить сифон с обратным клапаном или обратный клапан в виде отдельного элемента. Главной задачей таких устройств является защита сливной системы от возврата сточной воды к насосу, баку и другим частям агрегата.
Самым простым и надежным способом в данных условиях является подключение через обратный клапан. При этом полностью устраняется сифонный эффект. При данном способе с одной стороны к обратному клапану подсоединяется сливной шланг, второй конец клапана вставляется в систему труб канализации. В такой конфигурации располагать этот узел можно как под ванной у самого пола, так и под раковину или на удобном участке стены.
При любом расположении разрыв струи обеспечивает устройство с обратным клапаном с полным устранением сифонного эффекта. Сифоны Alcaplast, производимые в Чехии, имеют сухой пружинный затвор и могут устанавливаться в любом положении, надежно защищая элементы стиральной машины и обеспечивая ее корректную работу. К несомненным достоинствам таких устройств относится не только разнообразие размеров и цветов, но и невысокая стоимость. Кроме того установить антисифон не составит труда даже человеку, не имеющему специальной подготовки. Осуществляя монтаж всех элементов сливной системы, необходимо обеспечить их доступность для ревизии и удобство для замены.
Важные моменты, которые необходимо знать перед покупкой
Для организации эффективного процесса стирки можно использовать любой вид сифонов. Главное учитывать удобство при монтаже, использовании и эстетические качества. Поэтому, если стиральная машина расположена вдалеке от сифона, а вопрос в экономии места не стоит, то можно купить любую его разновидность.
Она идеально подходит, когда сливная арматура будет прикрыта от взглядов чем-либо — ванной, раковиной, дверью, мебелью, любым другим предметом. Если формы сифона «режут глаз», не добавляют помещению эстетичности, к тому же нет возможности спрятать его, тогда необходимо приобрести встраиваемое изделие.
Такое решение позволит поставить стиральную машинку вплотную к любой нужной владельцу стене, скрыть сливную арматуру. Этот вариант существенно улучшит вид помещения.
Предлагаем ознакомиться Как удалить пятна на шерсти
Совмещенный сифон является наиболее универсальным решением, так как позволяет подключить к канализационной трубе любое количество сливных шлангов
Если потенциальный покупатель планирует осуществлять слив загрязненных вод одновременно с 2-3 видов оборудования, тогда оптимальным решением будет покупка совмещенного сифона, имеющего нужное количество штуцеров для подключения шлангов слива.
При отсутствии в конструкции стиральной машины обратного клапана не стоит экономить средства на его покупку. Регулярно пользу от него владелец получать не будет, но в критичной ситуации это изделие спасет от существенных неприятностей и убытков.
Кроме того, не нужно экономить на качестве самого сифона, его комплектующих. Так как их срок службы всегда относительно не продолжительный, а бюджетные варианты сохраняют работоспособность еще более короткий отрезок времени.
Обязательно изначально определитесь, каким способом будет осуществляться установка писсуара, какой способ крепления для вас предпочтительнее, как будут отводиться сточные воды и какие дополнительные опции вам нужны. Возможно, вы предпочтете модель, имеющую автоматический слив или устройство с увеличенной пропускной способностью.
Стоит добавить, что в продаже сегодня можно встретить и устройства, в которых слива нет. Здесь используется специальный абсорбент или встроенная мембрана, препятствующая возникновению неприятных запахов в помещении, которая также не дает проникать неприятным ароматам внутрь помещения из канализации.
Принцип действия
Обратный клапан для подключения
стиральной машины к канализации ничем не отличается от всех устройств
такого типа. Принцип его действия основан на отсечке движения воды в одну
сторону и свободном ее проходе в другую. Рабочим органом клапана является шарик
или специальная кулиса, способные смещаться в одну сторону для прохода потока.
Под давлением струи воды они открывают проход, но, при воздействии с обратной
стороны, сечение трубки перекрывается.
Рекомендуется
устанавливать обратный
клапан для канализации для стиральной машины с первых дней эксплуатации.
Стоки остаются в шланге, особенно если используется удлинитель. Во время
заполнения машины водой грязь попадает в барабан, что ухудшает качество стирки.
Кроме того, опасность самослива или других нежелательных эффектов появляется не
со временем, она есть всегда. Даже новая машинка, только что купленная и
включенная в первый раз, при неправильном расположении сливного шланга
подвергается опасности.
Необходимо
иметь в виду, что клапан отличается ограниченным сроком службы. Подвижные
детали конструкции понемногу покрываются слоем известковых отложений.
Герметичность падает, способность открываться до нужного положения уменьшается.
Если не обращать внимания на состояние устройства, через некоторое время оно
попросту прекратит функционировать. Поэтому, надо своевременно менять клапан,
чтобы не оказаться в неприятной ситуации. Машинка выполнит весь цикл стирки и
начнет слив отработанной вода, но клапан не откроется. Помпа будет работать без
остановки, пока не перегорит. Если в этот момент никого не окажется дома, чтобы
вовремя обнаружить проблему и хотя бы остановить процесс, машину придется
ремонтировать.
Разновидности и производители
Необходимо
правильно подбирать клапан
для канализации для стиральной машины, поскольку механика слива у разных
производителей имеет свою специфику. Кроме того, некоторые фирмы устанавливают внутренний
клапан на свои изделия, исключая возможность появления опасных эффектов. При
покупке машинки, до первого ее запуска, надо уточнить этот момент, чтобы
приобрести клапан, если он нужен. Различают несколько видов обратных клапанов:
- моечный;
- неразборный;
- сегментный;
- врезной;
- пристенный.
Моечный клапан подключается к
сифону кухонной мойки, куда часто выводят шланг. Неразборный рекомендуется
использовать только для регионов с мягкой водопроводной водой. Но и в этом
случае он прослужит 2-3 года максимум. Его преимуществом можно назвать только
низкую цену.
Сегментная конструкция хорошо
разбирается, что позволяет периодически очищать устройство от наслоений и
накипи. Это значительно увеличивает срок службы устройства.
Врезной обратный клапан для канализации стиральной машины
устанавливается в разрыв выпускного шланга. Для этого устройство оснащено двумя
патрубками с обоих концов. Шланг разрезают и вставляют клапан, стараясь не
перепутать направление стока воды. Если допустить ошибку, он начнет работать
наоборот, что недопустимо.
Пристенный клапан устанавливается
в стационарном положении. Он крепится к стене на облицовочную плитку, а шланг
подключается к патрубку в нижней части устройства. Такие модели выглядят весьма
привлекательно, они изготавливаются из хромированного металла и могут
периодически прочищаться. Недостатком этого вида является необходимость
сравнительно сложного монтажа, а также — высокая цена.
Выбирая нужную модель,
рекомендуется в первую очередь рассматривать продукцию известных производителей:
- Siroflex (Италия);
- Alcaplast (Чехия);
- Merloni (Италия);
- McALPINE (Шотландия);
- АниПласт (Россия).
Кроме того, надо внимательно изучить инструкцию, в которой могут иметься прямые указания на необходимую конструкцию и модель клапана.
Этапы подключения
Перед тем как ставить стиральную машинку, необходимо снять транспортировочные элементы и болты, которые фиксируют барабан стиралки. Затем все отверстия должны быть закрыты заглушками. После выполнения этих работ можно начинать подключение.
Нельзя включать стиральную машинку до снятия транспортировочных элементов. Это приведет к выходу из строя барабана.
Недостаточное расстояние от пола
Высота канализации для стиральной машины
Высота слива для стиральной машины в канализацию зависит от вида оборудования:
- Если стиралка без обратного клапана, проводящего воду лишь в одну сторону, то высота слива должна быть указана в руководстве по подключению. Чаще всего патрубок находится на высоте более полуметра.
- Для подсоединения стиральной машины нужно дополнительно купить канализационный сифон. Затем выпускная труба подсоединяется к системе слива мойки выше колена. Этот способ подсоединения исключит вероятность протечки.
- Также выполняется подсоединение, если это необходимо, к системе отвода слива в ванной. В каком месте это удобней выполнить, будет зависеть от месторасположения стиралки и непосредственно от проведенных коммуникаций.

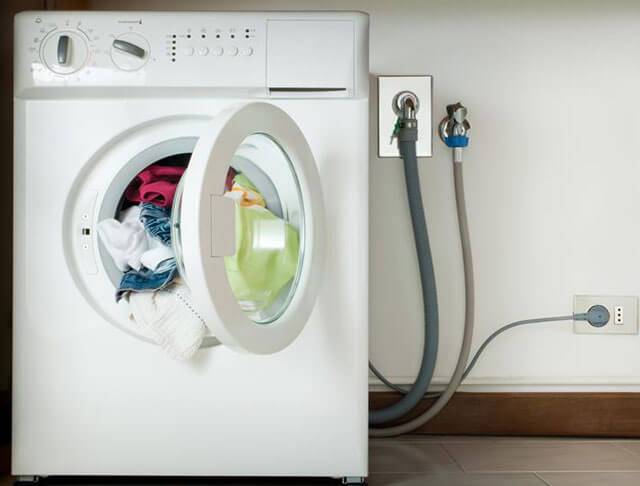

Стандартное расстояние от пола до слива в стене
Следует также отметить:

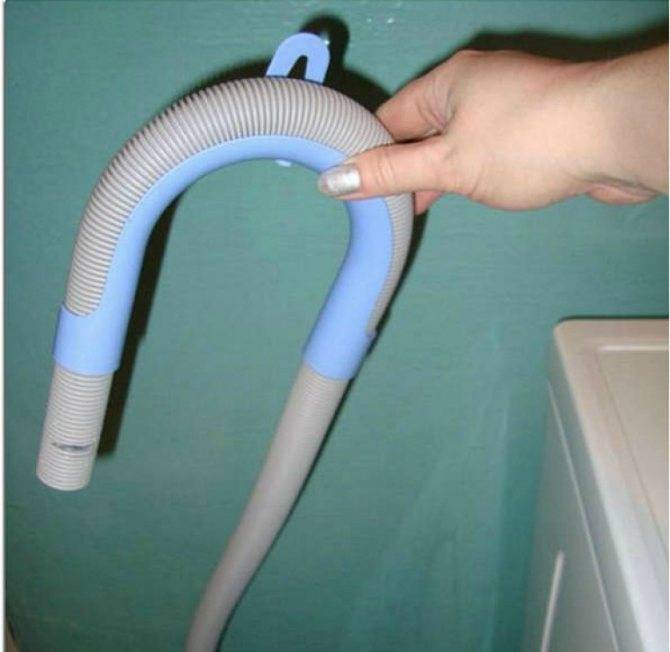

- Простейший вариант установки слива в канализационную систему – крепление сливного шланга к краю умывальника. Однако данный способ совершенно ненадежен.
- Во время любого вида монтажа слива выпускная труба закрепляется на задней стене, на максимальной высоте не больше 800 мм от уровня пола, причем шланг должен быть без перекрутов и загибов.
- Подключение стиральной машины к канализации. Если диаметр канализационного отверстия более 50 мм, то непосредственно на него устанавливается отвод. Для надежного подсоединения применяется уплотнитель. Однако такой вариант можно использовать только как временный, поскольку выработанная вода при разных условиях будет затекать назад. Вследствие этого в стиральной машине образуется неприятный аромат.
На кухне
Если надежного крепления нет, то все соединения потеряют плотность и герметичность, а это в свою очередь может привести к появлению течи.
Установка приобретенного изделия
При самостоятельном монтаже сифона всегда следует учитывать ряд обязательных правил. В противном случае эффективного слива загрязненной воды организовать не получится, также это будет сказываться и на работоспособности стиральной машины.
К обязательным правилам установки относятся следующие моменты:

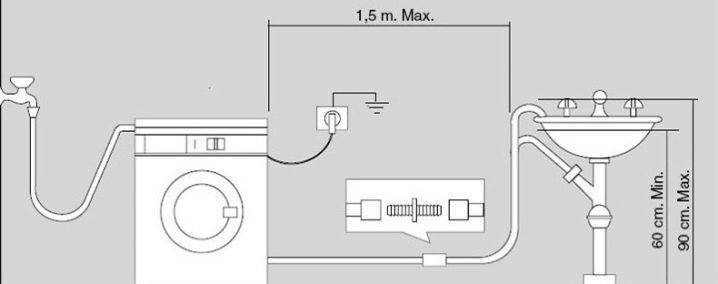

- сифон нельзя устанавливать выше, чем на 80 см от уровня, на котором расположена стиральная машина — несоблюдение влечет за собой большую нагрузку на откачивающий прибор, что приводит к его быстрому износу;
- не стоит удлинять сливной шланг, такое решение опять же приведет к существенному увеличению нагрузки на насос стиральной машинки.
Если все же пришлось выполнить удлинение, то следует это рассматривать, как временное решение. Сливной шланг не нужно бросать на пол, так как насосу придется прилагать еще больше дополнительных усилий для выполнения своих функций.
Поэтому оптимальным способом решить проблему с длиной будет подводка канализационной трубы на необходимое расстояние.
Монтаж любого сифона является несложной операцией, но это касается только ситуации, когда все подготовительные работы выполнены, а коммуникации подведены
Если такой возможности нет, то шланг следует проложить вдоль стены с соблюдением необходимого уклона с целью обеспечения самотека воды. В таком случае на насос и двигатель стиральной машины будут действовать допустимые нагрузки, а значит срок службы не будет сокращаться.
Если есть желание установить купленный сифон самостоятельно, то нужно понимать, что это будет простой операцией только в случае, если канализационные трубы, раковины, стиральная машина, прочее установлено и подведено. И выполнены нужные подготовительные работы, к примеру, сделано углубление в стене для встроенного сифона.
Установка и подключение стиралки должна производиться в четком соответствии с инструктажем производителя, точные рекомендации которого приведены в технической документации к изделию (+)
Дополнительно нужно учитывать ряд особенностей. К примеру, если устанавливается упомянутый внутренний сифон, а для отделки стен ванной используется плитка, то сначала выполняется облицовка. И только затем выбирается место для сливной арматуры. Так как работа в указанной последовательности позволит получить более высокие эстетические качества.
Если не соблюдено какое-либо из перечисленных условий, то для установки в обязательном порядке будут требоваться существенные знания и специальный инструмент. Что делает возможности неподготовленного человека ограниченными.
Нередко допускаются ошибки, которые ведут к финансовым потерям. Это свидетельствует о необходимости пользоваться услугами мастеров для сложных работ по проводке коммуникаций и прочего.
Сливная труба от стиралки должна подключаться к канализационной системе на строго определенной высоте, которая может несколько отличаться в зависимости от марки машинки, точнее, от мощности сливного насоса
Все же обычную замену сифона или просто установку выполнить достаточно просто. Для чего необходимо подсоединить изделие к канализационной трубе, а затем подвести сливной шланг.
Чтобы обеспечить нужную герметичность, следует использовать новые прокладки. А после демонтажа старого сифона с канализационной трубы, со шланга необходимо удалить следы загрязнений.
После выполнения процедуры установки следует тщательно проконтролировать затяжку всех имеющихся хомутов, болтов, остального крепежа. Далее необходимо выполнить слив загрязненной воды в тестовом режиме.
Для чего под сифон укладывают туалетную бумагу — такое простое решение позволит выявить даже минимальное подтекание, что не всегда возможно сделать визуально. Поэтому проверку следует осуществлять только с применением указанного способа контроля.
Если используется совмещенная разновидность сливной арматуры, тогда стоит произвести одновременный слив со всего использующегося оборудования. Это позволит проверить герметичность и рабочие качества при максимальной нагрузке.
Так монтируется сливной шланг к канализационной трубе, если есть желание сэкономить на сифоне, хотя это не лучшее решение
Если тестирование не обнаружило подтекания сифона для слива загрязненной жидкости из стиральной машины, то владелец может перейти к обычному ее использованию. Причем без каких-либо ограничений.
Шланг с защитой от протечек
Аквастоп UDI — это система защиты, разработанная специально для отключения подачи воды в случае возникновения протечек воды, связанных с повреждением наливного шланга стиральной машины. Такой вид защиты, не может на сто процентов гарантировать остановку воды при протечки, будьте внимательны.
Модифицированной версией является шланг, клапан защитного блока которого приводится в действие при помощи постоянных магнитов, обращенных друг к другу одноименными полюсами. При попадании воды магниты поворачиваются и приводят в действие механизм перекрывающий воду. К сожалению и это устройство можно использовать только раз.
Третий вид заливных изделий с защитой от протечек имеет защитное устройство с электромагнитным клапаном. Если машинка отключена, клапан (плунжер) закрыт. При включении агрегата на электрообмотку подается напряжение и клапан открывается, обеспечивая подачу воды. Электропровода управления в таких устройствах надежно защищены водостойкой оболочкой.
Способы подключения, какой выбрать?
Существует три способа организации слива отработанной воды из стиральной машины.
- Первый способ предполагает слив воды в сантехнику – самый простой вариант в выполнении. Сделать такой слив сможет даже новичок, впервые подключающий машинку.
- Второй способ подразумевает подключение к сливу через сифон. Этот способ считается самым оптимальным, его используют чаще всего.
- Третий способ подключение сливного шланга в канализацию напрямую. Такой вариант сложный в организации, подключение слива таким способом доверяют чаще всего мастеру.
Помимо сложности подключения, каждый из вариантов имеет свои плюсы и минусы. Так, например, вывод воды в сантехнику – самый ненадежный и неэстетичный. Крепление сливного шланга через ванну или унитаз может слететь, и тогда вода зальет ванную комнату. Кроме того, вы загрязняете тем самым ванну, которую каждый раз придется чистить до блеска, чтобы помыться. Во время слива в комнате может стоять неприятный запах. А вот при подключении через сифон, вы наоборот будете защищены от таких запахов.
Способ слива воды «за борт» подходит только в том случае, когда вы устанавливаете стиральную машину на даче или в частном доме, где нет канализации. При этом шланг вы бросаете в специальный бак, воду из которого выливаете после каждого цикла стирки.
Что нужно для работы
Готовясь к выполнению работ, проверьте какова длина штатных шлангов, хватит ли их для выбранного вами способа организации слива. Кроме того, могут потребоваться переходники. Их размер и конструкция будет зависеть от материала, из которого сделаны трубы и слив в вашей квартире. Итак, помимо сливного шланга, идущего в комплекте, вам могут потребоваться:
- уплотнительная резинка;
- хомут;
- фитинги;
- обратный клапан;
- сифон;
- тройник;
- набор ключей;
- болгарка для среза трубы при подключении напрямую в канализацию.
Подключаем через сифон
При установке стиральной машины на кухне, предпочтительным способом организации слива является подключение сливного шланга к сифону раковины. Для этого нужно предусмотреть место под машину недалеко от раковины. Если в уже установленном сифоне нет дополнительного отвода под стиральную машину, то можно полностью заменить сифон на новый или добавить разветвитель. Еще лучше, если вы приобретете специальный сифон с ответвлением и обратным клапаном.
Сифон устанавливают как можно выше к раковине, на высоте не ниже 40 см от уровня пола. А сам сливной шланг, идущий от машины, закрепляют на высоте 70 см от пола на корпусе машины специальным держателем. Таким образом, шланг сначала поднимается, а затем снова опускается в слив.
Шланг слива воды подсоединяется к сифону через специальный патрубок, который одевается на ответвление сифона и закрепляется хомутом. Подобное подсоединение представлено на фото ниже.
Подключение без сифона
Подключение к канализации без сифона, напрямую в канализацию, потребует особых сантехнических навыков. Поэтому, если вы сомневаетесь в своих способностях, то стоит обратиться к мастеру. Тем более, что ремонт машины по гарантии при нарушении правил подключения, производиться не будет. Ремонт будет полностью за ваш счет.
Что нужно для того, чтобы подключить слив напрямую? Нужно сделать врезку в канализационной трубе для ответвления под сливной шланг. Хорошо если канализационная труба пластиковая, а вот с чугунными трубами могут возникнуть проблемы. После того как ответвление будет установлено, нужно вставить сливной шланг в это ответвление через уплотнительное кольцо. Самое главное – соблюдение высоты подключения. Шланг вводится в канализацию на высоте не менее 60 см, при этом он не должен касаться воды. Это обеспечит задержку запахов.
Слив стиральной машины в канализацию хорош в том случае, когда раковина с сифоном располагается на расстоянии более двух метров от стиральной машины. Длинный шланг в такой ситуации не выход, поскольку это дополнительная нагрузка на помпу.
Таким образом, при соблюдении инструкции и рекомендаций, указанных в паспорте к вашей стиральной машине, можно подключить машинку к сливу самостоятельно. После подключения обязательно проверьте работу стиральной машины в холостом режиме, проследите герметичность всех соединений.
Поделитесь своим мнением – оставьте комментарий
Принцип работы
Сифоны как для стиральных машинок, так и для раковин и ванн, действуют по одному и тому же принципу. За счет специальной формы часть грязных вод, которые сливаются из машины, задерживается в сифоне. В нем образуется затвор из воды, то есть гидравлический. Он способствует тому, что газы из канализации не проникают внутрь машинки.
Причем производители придают сифонам даже форму спирали. Это дает возможность при небольших размерах устройства увеличить силу водного барьера. Также можно найти универсальные модели, которые можно устанавливать одновременно и на раковину, и на стиральное устройство.
Конструкция таких агрегатов простая и отличается лишь тем, что приемный патрубок имеет еще один отвод. Окончание может быть резьбовым, чтобы крепление осуществлялось гайкой или под шланг. Получается, что необходимо менять только этот участок под подключение стирального устройства. В итоге нет необходимости что-то сильно переделывать или изменять положение предметов в помещении.
Таблица основных причин протечек заливного шланга
| Причины неисправности | Устранение |
|---|---|
| Ослабло соединение гайки шланга со штуцером агрегата, произошел износ резиновой прокладки. | Необходимо произвести подтяжку гайки или заменить прокладку на новую. |
| Поврежден шланг подачи воды, внешнее механическое воздействие или большой срок эксплуатации изделия. | Место утечки воды может быть в любом месте изделия, чаще всего это микро трещины, которые трудно сразу обнаружить. Необходимо снять изделие и тщательно проверить при хорошем освещении. В случае обнаружения утечки, не стоит ремонтировать (клеить). Лучшее решение это заменить на новый. |
Тестирование оборудования
По завершении подсоединения сифона к стиральному устройству необходимо обязательно протестировать работу оборудования. Это позволяет избежать нежелательной течи, а также многих других проблем.
Для этого надо произвести слив воды со стиральной машины в тестовом режиме. Перед этим под сифон желательно положить тряпку, а еще лучше туалетную бумагу. Этот простой способ даст возможность быстро увидеть течь, если она есть.
В том случае, если сифон установлен одновременно на разное оборудование, то необходимо производить слив сразу со всех них. Так удастся увидеть, насколько все герметично и как работает устройство при самых больших нагрузках.
В том случае, если в ходе тестирования течь не обнаружилась, то можно спокойно пользоваться стиральной машинкой и другой сантехникой. При этом каких-либо ограничений нет. Если была обнаружена хотя бы малейшая течь, надо принять меры по ее устранению.
Больше о сифонах для стиральной машины смотрите в видео ниже.
