Обратный клапан для канализации: для чего нужен и когда необходима установка

Нюансы выбора обратного клапана

Перед покупкой запорного устройства для личного использования следует тщательно проанализировать особенности своей системы канализации. Исходя из ее специфики и предстоит выбирать.

При подборе оптимального варианта следует обратить внимание на такие характеристики:

  • диаметр раструбов;
  • материал;
  • размер приспособления;
  • сложность установки;
  • качество и гарантия;
  • цена.

Причем цена явно на последнем месте – надежность и функциональность клапана от нее не зависят. Здесь следует ориентироваться на свои финансовые возможности. К примеру, нет смысла покупать навороченную модель запорного устройства с электродвигателем более чем за 120 тысяч на скромную дачу с дешевыми канализационными трубами из пластика.


Для обустройства канализационных систем выпускают модели обратных клапанов с горизонтальным и вертикальным способом установки. Горизонтальные монтируют на магистральные линии, вертикальные на стояки

Самый важный параметр – диаметр раструбов. Именно он является ключевой характеристикой и должен совпадать с диаметром канализационной трубы, в которую предстоит монтировать обратный клапан.

Брать меньший или больший размер сечения устройства и покупать специальные переходники будет неправильным решением. Это нарушит отлаженный механизм функционирования системы и может нарушить пропускную способность установленных труб.

Материал, из которого изготавливают обратные клапаны, такой же, как и материал канализационных труб:

  • пластик;
  • сталь, в том числе нержавейка;
  • чугун;
  • бронза;
  • прочие материалы, реже встречаемые.


Модели запорных устройств, изготовленные из металла, правильно устанавливать в такой же трубопровод, выполненный из аналогичного материала

Что касается размера, то запорное устройство следует выбирать, исходя из наличия места под его установку. Не нужно забывать, что бывают клапаны для вертикального и для горизонтального монтажа.

Чаще всего выбирают второй вариант. Но при отсутствии достаточного количества свободного места в ванной, на кухне, за унитазом или в подсобном помещении, берут вертикальный вариант.


Если совсем мало места, то разумным решением будет использовать межфланцевые модели обратных клапанов, для установки которых потребуются лишь уплотнители

От простоты установки зависит стоимость монтажных работ, если планируется приглашение сантехника. Если же это простенькая пластиковая модель, то поставить ее будет под силу домашнему мастеру, имеющему минимальный набор инструментов.

Также перед покупкой не лишним будет посмотреть понравившуюся модель и проверить ее, чтобы ничего не болталось и не скрипело под пальцами

Надо обратить внимание, чтобы сверху была стрелка, нанесенная производителем

На каждом качественном изделии обязательно указывают направление движения канализационных стоков, что исключает ошибки при монтаже.

У продавца нужно попросить гарантию от производителя на этот товар. Качественное изделие, произведенное на заводе, всегда имеет гарантийные документы и рекомендации по установке.


В частных домах и на дачах запорный клапан еще и функцию защиты от грызунов может выполнять

Какой клапан приобрести?

Вопрос непростой в том плане, что каких-то явных «фаворитов» или «раскрученных» моделей нет. Но вместе с этим – налицо весьма серьезный разброс цен. И плюс ко всему – нет каких-то четких критериев выбора, кроме, пожалуй, диаметра трубы, на которую монтируется клапан, габаритов, если место для его установки ограничено, и наиболее удобного способа соединения с трубой.

В одной точке сходятся сливные трубы от душевой кабинки и умывальника. Чтобы обезопасить этот узел от срыва сифона, решено установить аэратор на трубу 50 мм

Вот в таком случае, конечно, и габариты прибора имеют важное значение

Конечно, следует полагать, что более известные производители сантехнических изделий и клапан предложат максимально долговечный и надежный. Но можно встретить массу примеров, когда самые незамысловатые и недорогие аэраторы отечественного производства служат десятками лет и продолжают служить.

Поэтому – просто краткий обзор предлагаемых в продаже моделей и цен на них, но без каких-то рекомендаций в пользу того или иного изделия.

ИллюстрацияКраткое описаниеПримерная стоимость, руб.
«MkAlpine HC 50-50» – изделия компании с Британских Остовов». Полипропилен. Модель для трубы ø50 мм. Одевается в стандартный раструб. Пропускная способность – 3 л/с.850 руб.
Модель «MkAlpine» на трубу DN110 мм. Полипропилен.2500 руб
«HL900NECO» австрийский компании «HUTTERER & LECHNER GmbH». Выпускается в трех исполнениях – для труб DN50, DN70 и DN110 мм. Полипропилен. Сетка на боковой поверхности корпуса. Пропускная способность клапана DN110 – 37 л/c. Термоизолированные стенки корпуса.Для модели DN110 – 2800 руб.
Клапан воздушный «Wavin Optima Mini vent» известнейшей голландской компании. Компактные модели для установки на канализационных трубах диаметром 30, 40 и 50 мм. Поливинилхлорид. Пропускная способность – 7,5 л/с. Установка – в стандартный раструб.3600 руб.
Изделие финской компании «UPONOR» – вакуумный клапан HTL. Изготавливается для 110 мм, комплектуется переходниками на 50 и 70 мм. Полипропилен.4700 руб.
Клапан германского бренда «Ostendorf» российского производства. Диаметр – 110 мм. Полипропилен.1900 руб.
Вакуумный клапан российского производства фирмы «Ростурпласт». Диаметр – 110 мм.190 руб.
Клапан российского производства фирмы «Политрон». Полипропилен. Диаметр – 110 мм.240 руб.

Наверное, этого уже достаточно, чтобы понять, насколько «пляшут» цены на подобные изделия. Причем, при примерно равных характеристиках, материале изготовления и т.п. Так что автор этой статьи никак не берет на себя ответственность рекомендовать те или иные модели – все слишком уж неочевидно.

Могут, правда, задать вопрос – а почему на некоторых аэраторах DN110 одна общая головка, а на других две маленьких?

Никакого особого секрета здесь нет. Просто производитель выпускает модели для труб и 50 мм, и 110 мм. И ему технологически проще объединить две меньшие клапанные головки в одном корпусе, чтобы получить аэратор для большего диаметра. А на работе самого прибора это особо не сказывается. Разве что ухаживать приходится за двумя мембранами. Но зато при выходе из строя одной – она и дешевле обойдётся при замене, чем одна большая.

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

  • Тип
  • Условный проход
  • Условное давление
  • ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно

Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

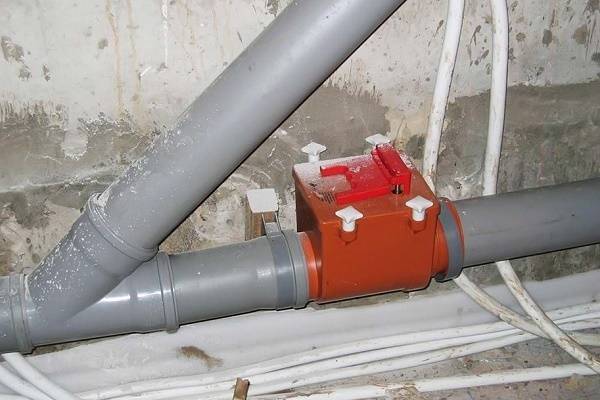

Правила установки

В многоэтажном доме существуют два варианта монтажа обратной арматуры:

  1. Клапан с большим сечением устанавливается на стояк в подвале (если дом не выше 5-и этажей) или для каждой квартиры первого и второго этажа (на входе трубопровода в стояк).
  2. Кроме того, можно установить эту арматуру для каждого сантехнического прибора или отдельно для ванной и кухни.


между септиком и домом.

Особенно важно присутствие в автономной системе канализации обратной арматуры, если септик установлен в частном доме в месте с высоким уровнем грунтовых вод. Для монтажа этого элемента необходим смотровой колодец, который сооружается одновременно с наружным трубопроводом

Если клапан можно достать рукой (глубина залегания системы небольшая), то колодец может быть неглубоким и с небольшим диаметром. Если трубы прокладываются глубоко, сечение колодца должно быть таким, чтобы в него мог спуститься человек.

Кроме того, в доме, так же как в квартире, можно установить такой элемент на каждый сантехнический прибор.

При монтаже следует учитывать, что:

  • стрелочка на клапане должна быть направлена по направлению движения сточных вод (к септику или коллектору);
  • перед монтажом желательно провести испытание арматуры на герметичность (если герметичность нарушена, во время эксплуатации будет возникать шум);
  • в действующую систему канализации эта арматура просто врезается (диаметр клапана должен соответствовать диаметру системы, в противном случае используются специальные переходники);
  • клапан следует установить в систему так, чтобы он был доступен для обслуживания.

Лучше всего, если эта арматура монтируется в систему канализации во время ее установки или замены. При покупке стоит учитывать, что самая дешевая модель далеко не всегда самая лучшая. Потери при затоплении могут оказаться гораздо выше, чем стоимость качественной арматуры. Сегодня можно купить даже фурнитуру с электродвигателем, который работает от бытовой электросети или батарейки. Запирающие элементы в этих устройствах открываются полностью, что предотвращает образование скоплений грязи на бортиках. Если канализация засорилась и труба заполнилась на 70% от своего объема, заслонка автоматически закрывается и подается звуковой и световой сигнал.

После установки обратного клапана можно не волноваться, что при засорении системы канализации нечистоты затопят квартиру до приезда аварийной службы. Кроме того, этот элемент избавляет от неприятного запаха, проникающего в помещения из системы отведения стоков. Но клапан дает стопроцентную гарантию только в том случае, когда засоры образуются из-за неправильной эксплуатации системы. Если во время монтажа трубопровода для отвода стоков допущены ошибки, то его нужно заменить или отремонтировать (если возможно). Иначе может получиться так, что квартиру нечистотами затопят соседи сверху.

Шаровый обратный клапан

Самый распространенный тип обратного клапана – шаровый. Он предотвращает движение сточных вод в обратном направлении. Устройство такого клапана простое, выглядит так: затворным устройством здесь служит металлический шар, который поджимается пружиной при появлении обратного давления.

В каком месте устанавливать шаровый клапан, зависит от его конструкции. Например, обратный муфтовый клапан стандартно устанавливается на вертикальном трубопроводе, а обратный фланцевый клапан – и на вертикальном, и на горизонтальном канализационном трубопроводе.

Муфтовый клапан устанавливается в том случае, если обратный клапан устанавливается на трубы маленького диаметра (до 2,5 дюймов). При диаметре труб 40-600 мм устанавливается обратный фланцевый клапан.

Шаровой клапан с подвижным шаром  перекрывает обратные стоки на 100 %. Также он имеет 100% прямую проходимость. Заклинить такую систему невозможно. Стандартный обратный клапан изготавливается в прочном  корпусе, с массивной чугунной крышкой, а сам шар покрывается нитрилом, ЭПДМ и т.д.

Еще одно положительное качество шарового клапана – отличная ремонтопригодность.

Если необходимо почистить шар или заменить, шаровый клапан для канализации можно легко и быстро разобрать – для этого нужно только снять 2 или 4 болта на крышке клапана.

Обратный ПВХ клапан

Обратный клапан очень полезен владельцам квартир на нижних этажах. Устанавливать его можно как на внутренней, так и на наружной канализации. Эта запорная арматура служит для перекрывания обратного тока канализационных вод и хорошо задерживает попадание по системе канализации различных насекомых и грызунов.

Если случается аварийная ситуация и возникает противоток, то клапан автоматически перекроет всю канализационную систему. В таком клапане можно заблокировать обратный поток в принудительном порядке. Для этого нужно просто повернуть ручку клапана в положение OFF (ВЫКЛ).

В обратный клапан ПВХ для канализации встроен запорный элемент, который двигается возвратно-поступательно, и перпендикулярно движению сточных вод в канализационной системе. Подъемный обратный клапан ПВХ может быть пружинным и беспружинным.

Почти все обратные клапаны конструктивно устроены так, что могут быть установлены и на вертикальный, и на горизонтальный трубопровод.

При этом нужно принимать во внимание направление потока сточных вод – обычно направление указывается стрелкой на корпусе клапана. Качественный обратный клапан ПВХ не реагирует на ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями

Длительность его эксплуатации соответствует этому показателю для пластиковых труб

Качественный обратный клапан ПВХ не реагирует на ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями. Длительность его эксплуатации соответствует этому показателю для пластиковых труб.

Если правильно эксплуатировать обратный ПВХ клапан, то он вполне способен прослужить 50 лет и больше.

Для напорной канализации

Обратный клапан, который устанавливается в напорной системе канализации, не допускает смены направления движения потока сточных вод в системе канализации. Эта защитная трубопроводная арматура допускает поток стоков только в одном направлении и останавливает жидкость при движении в противоположную сторону.

Работает обратный клапан для напорной канализации в автоматическом режиме, и называется арматурой прямого действия. Это бесперебойное универсальное устройство, так как обратный клапан может работать и в нормальном режиме, и в аварийной ситуации.

Например, если работает несколько насосов, и их напорные линии объединяются в одну общую линию, то на каждой отдельной линии устанавливается один обратный клапан (или несколько), который защищает каждую линию от давления работающего насоса на любой из них.

Таким образом, если на одной линии давление упадет, то на других линиях давление останется прежним, и аварии не произойдет.

Если сточные воды не проходят через запорную арматуру, то обратный клапан работает так: под действием своего веса золотник в клапане позволяет движение воды через седло клапана. Чтобы сточные воды изменили направление движения, их необходимо приостановить.

Когда поток жидкости останавливается, давление с другой стороны прижимает золотник, не разрешая образовываться обратному потоку сточных вод.

Ситуации бывают разные, и если произошел засор канализации, то смело обращайтесь в компанию СК-Сити. Поможет вам устранить засор, и если нужно проложить трубы заново.

Виды обратных клапанов и принцип их работы

Основная задача обратного (запорного) клапана — заблокировать поток, идущий в обратном направлении. Для этого в этих механических устройствах ставят подвижную преграду. Основной принцип работы — в спокойном состоянии механическая заслонка опущена вниз, перекрывая просвет канализационной трубы и не давая возможности пройти обратному потоку. При появлении стоков она поднимается (отодвигается в сторону), стоки уходят, и она снова закрывается. По виду этой преграды и принципу ее работы и отличается это оборудование.

Поворотные (лепестковые)

В канализационных клапанах этого типа установлена подпружиненная круглая мембрана (тарелка). Если поток движется в «правильном» направлении, она поворачивается, поднимаясь вверх не мешает уходить стокам. Если движение начинается в другую сторону, мембрана (тарелка) прижимается к ободку внутри клапана, плотно и герметично перекрывая просвет трубы. В некоторых моделях имеется ручной затвор. Это вторая мембрана, которой управлять можно при помощи кнопки, установленной на корпусе.

Из-за формы мембраны такие запорные клапана называют еще лепестковыми, а иногда можно услышать термин «захлопки» — это из-за способа работы — мембрана захлопывается, если нет стока.

На рисунке показано, как работает обратный клапан на канализацию

Само устройство имеет большие размеры, чем труба, на которую его устанавливают. Так что в трубопроводе идет сначала расширение, а затем сужение просвета, а это — потенциальные места образования засоров. Чтобы была возможность оперативно устранять засоры, в верхней части корпуса обратного клапана делают съемную крышку. Сняв ее проблему можно быстро устранить.

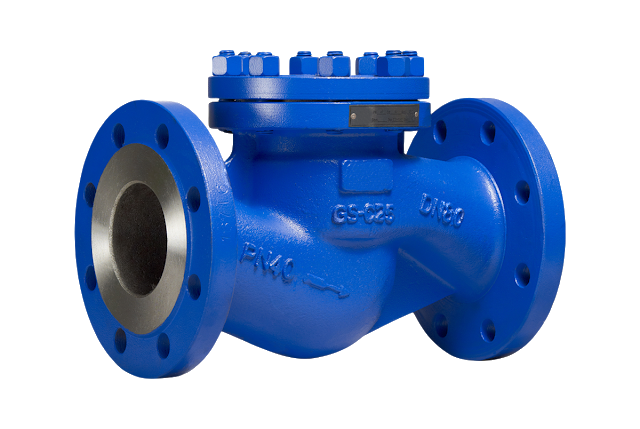

Подъемный обратный клапан на канализацию

Этот вид запорного устройства на канализационную трубу назван так потому что при прохождении стоков в «правильном» направлении запорный элемент поднимается вверх. Стоки давят на перекрывающую проход тарелку, сжимая пружину та поднимается. Стоков нет — пружина разжимается, проход запирается. При поступлении стоков » с неправильной» стороны никакой возможности открыть проход нет. Это достигнуто нелинейной формой корпуса.

Схема устройства подъемного канализационного клапана

Подъемный обратный клапан более надежен, но его конструкция такова, что он часто забивается и требует периодической очистки. Для чего надо снять крышку (открутить четыре болта), прочистить или заменить механизм.

Шаровый обратный клапан

Еще один вариант запирающего устройства в обратном клапане — шарик. В этих устройствах большую роль играет внутреннее строение корпуса. Верхняя его часть разработана так, что при прохождении стоков шарик закатывается в специальное углубление в корпусе, открывая проход.

Строение шарового обратного клапана на канализацию

Когда в трубе сухо, он перекрывает сечение, при прохождении потока в обратном направлении, блокирует просвет трубы. Основной недостаток этой конструкции — подтекание стоков при подтоплении — шарик и боковая стенка корпуса не всегда стыкуются идеально, что приводит к тому, что некоторая часть стоков все же просачивается. Но массового затопления и гейзера из унитаза не будет точно.

Для чего нужен в канализации воздушный клапан и как его поставить читайте тут.

Межфланцевый

Этот тип обратных клапанов многим нравится больше из-за своих миниатюрных размеров. Это совсем небольшой цилиндр, внутри которого установлена поворотная заслонка. Она может состоять из двух частей, которые крепятся к центральному стержню, а может выглядеть как небольшая тарелка, в одном месте при помощи пружины прикрепленная к стенке корпуса.

Межфланцевый обратный клапан

Несмотря на компактность, такой тип обратного клапана на канализацию лучше не ставить: это водопроводное оборудование и на канализации оно будет работать плохо. Второй минус — невозможность быстрой прочистки — конструкция такова, что добраться к клапану можно только разобрав соединение.

Конструкция и условия эксплуатации устройства

Корпус фанового клапана для обустройства канализации изготавливается из пропилена. Внутренний механизм может быть оснащен резиновой мембраной или штоком, которые пропускают воздух внутрь системы, не выпуская его обратно в помещения. Штоковый клапан считается более надежным, так как его рабочая часть изнашивается медленнее.

При выборе клапана обращают внимание на следующие характеристики:

  • для открытого или закрытого монтажа;
  • необходимый диаметр присоединительного выхода;
  • с обычной или двойной теплоизоляционной стенкой стояка;
  • какой используется механизм запирания — мембранный или штоковый;
  • для вертикального или горизонтального (с Т-образным соединением) подключения.

К вакуумным клапанам для канализации предъявляются жесткие требования, каждый из них испытывается на герметичность и надежность — во время эксплуатации они могут без потери рабочих качеств выдержать более 800 тыс. циклов срабатывания.

Устройство вакуумного клапана простое. Это обеспечивает его надежную работу, рассчитанную на сотни тысяч циклов открывания и закрывания
