Схема подключения насосной станции к скважине своими руками – инструкция, советы

О скважинах

Существует три основных разновидности водозаборных скважин:

  • Абиссинская («забивная игла») с дебетом около 0,5 кубов/час;

  • «На песок» с водоотдачей до 1,5 кубов/час;

  • Артезианская («на известняк») с выходом воды от 3 кубов/час.

Все виды водоснабжения на одном фото

Первые два варианта рассчитаны на бурение до первого водоносного слоя. Их выбирают для обустройства при относительно неглубоком залегании воды (до 20–30 метров от поверхности). Чтобы их пробурить для личных нужд возле своего дома, необходимо лишь пригласить соответствующих специалистов с ручным или автоматическим буровым оборудованием. Ничего согласовывать с госорганами здесь не требуется – бури дырку в земле и вставляй туда обсадную трубу с насосом внутри.

Артезианская скважина более сложна в устройстве. Она забуривается на глубины в 70–120 метров до известковых водоносных слоев. А для этого требуется тяжелая техника. Система автономного водоснабжения загородного дома на ее основе создается только в крайнем случае, когда вода залегает на участке очень глубоко.

Схема артезианской скважины

Для семьи в 2–4 человека вполне хватит абиссинского либо «на песок» варианта. Но если водопровод будет использоваться большим количеством людей, то без артезианского аналога не обойтись. Причем здесь придется готовить сначала проект, а после и ставить такую глубинную скважину для частного дома на учет. Плюс по стоимости буровых работ водозаборная конструкция «на известняк» получается далеко недешевой.

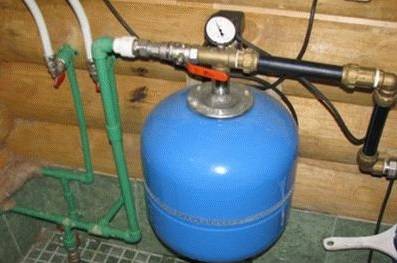

Подключение ресивера

Как мы уже говорили, система водоснабжения обязана не только доставить воду потребителю, но и обеспечить приемлемые для обычной эксплуатации сантехнического оборудования производительность и давление. Погружной насос способен создать высокое давление, но оно будет непостоянным, и при резком запирании крана может случиться гидроудар.

Помимо этого, в случае если насос подключить к водопроводу напрямую, то при каждом отпирании крана в любом сантехническом приборе (раковина, мойка, ванная, унитаз и т.д.) будет включаться двигатель помпы. Это отрицательно скажется на сроке работы двигателя, механике насоса, и узлах отключения питания на реле либо пускателе.

Исходя из этого нужен гидроаккумулятор, который будет накапливать воду под давлением и подавать ее потребителю. В то время, когда давление в баке устройства упадет ниже определенного уровня, сработает реле давления, которое замкнет цепь питания двигателя насоса, и он закачает нужный количество воды. В случае если емкость бака будет 100 литров и более, то для средней по численности семьи количество запусков насоса будет маленьким, и он прослужит долго.

Мы остановились на вводе трубы в дом. Идем дальше:

Ввод трубы соединяем через муфту с пятивыводным штуцером. Муфту накручиваем на дюймовое отверстие через ниппель с накидной гайкой;

На входное отверстие ресивера накручиваем угловое колено, которое продлеваем отрезком трубы нужной длины. В случае если имеется возможность, вместо трубы и колена используем гибкий шланг с краном;

Конец трубы ресивера соединяем через шаровый кран с накидной гайкой с любым свободным дюймовым отверстием штуцера. В случае если использован шланг с краном, то его конец через переходник («американка») на отверстие штуцера;

  • К отверстию дюйма подключаем манометр;
  • К незанятому отверстию дюйма подключаем реле давления;

Оставшееся незанятым дюймовое отверстие распределительной муфты соединяем через кран с накидной гайкой с водопроводом, идущим к потребителю;

  • Кабель питания насоса подключаем к клеммам реле, каковые будут создавать отключение и пуск. Схема коммутации несложная и обрисована в инструкции к реле. В случае если нужен пускатель, тогда через реле производится запитка его катушки, а насос подключается к клеммам пускателя;
  • Раздельно запитываем кабель насоса через ручной включатель, рассчитанный на пусковой ток двигателя с двойным запасом;

Посредством ручного тумблера производим запуск насосного оборудования и ожидаем, пока наполнится бак, и система машинально отключит питание двигателя помпы. Засекаем по манометру давление отключения. После этого открываем пара кранов и спускаем воду , пока система снова не запустит насос, кроме этого фиксируем значение давления;

Сверяем полученные значения с паспортными чертями ресивера, и, в случае если нужно, настраиваем реле.

Особенности подключения к центральной магистрали

При наличии центрального водоснабжения в населенном пункте обустроить водопровод в частном доме совсем несложно. Особенно если магистраль проходит недалеко от объекта. После получения разрешения на подключение у организации, обслуживающей систему водоснабжения, в течение пары дней делается врезка в соответствии с техническими условиями и сметной документацией. Рытье траншей на необходимую глубину ведется с помощью спецтехники, поэтому на земляные работы уходит всего несколько часов.

Далее прокладывается трубопровод из стальных или полипропиленовых труб, устанавливается запорное оборудование в смотровом колодце и в доме. После завершения наружных работ приступают к разводке внутри помещения по схеме.

Схема подключения насосной станции

Чтобы правильно установить насосную станцию своими руками, нужно придерживаться следующего порядка выполнения этой работы:

  1. Монтаж начинается с рытья траншеи, в которую будут уложены трубы, подводимые к скважине. При этом нужно позаботиться о том, чтобы станция имела наклонное положение относительно точки забора воды.
  2. Далее устраивается проход, через который труба будет подведена в стену здания.
  3. На следующем этапе приступают к прокладке труб в траншею.
  4. Зачем начинают подключать трубы к насосу.

Обязательным условием, предусмотренным технологией монтажа насоса, является его размещение на специальном основании. Ножки необходимо зафиксировать к основанию, используя анкеры. В результате можно будет обеспечить повышенную устойчивость конструкции. Чтобы свести к минимуму вибрации, насос нужно установить на резиновый коврик.

Подключение насосной станции своими руками в частном доме с выносным эжектором выполняется в соответствии со следующим алгоритмом:

  1. Первым этапом является установка эжектора. Последний имеет исполнение в виде литого чугунного узла, предусматривающего отверстия для соединения. Обычно у него имеется три подобных выхода.
  2. Далее в нижней части этого узла подключают фильтр грубой очистки, имеющий вид сетки.
  3. На следующем этапе потребуется сгон подходящей длины, который соединяют с раструбом из пластика в верхней части узла.
  4. Сгон состоит из двух частей, у которых, в свою очередь, имеются отдельные переходники. Поэтому выбирать необходимо такой вариант его исполнения, чтобы он соответствовал необходимому диаметру.
  5. После этого к выходу сгона крепят бронзовую муфту, при помощи которой будет создан переход к полиэтиленовой трубе.
  6. Чтобы все соединения были герметичными, рекомендуется использовать лен или ленту- уплотнитель.
  7. После этого начинают укладывать трубы в выкопанную траншею. Причем их глубина размещения должна быть меньше уровня промерзания грунта.
  8. Когда траншея будет готова, в нее укладывают трубы таким образом, чтобы остался запас. В качестве обсадной трубы рекомендуется применять оголовок или колено с плавным углом.
  9. Для крепления трубы и эжектора используется муфта.
  10. Нужно взять нижний конец трубки и соединить его с коленом перпендикулярно, после чего опустить. Для обеспечения герметичности свободное пространство заполняется монтажной пеной. Далее труба монтируется к переходнику 900 и к трубопроводу.
  11. После того как монтаж эжектора будет завершён, его погружают на требуемую глубину в месте, где будет производиться забор воды. Этот параметр определяется еще до проведения работ по установке. Как правило, его выбирают на уровне, соответствующем верхней линии обсадной трубы.
  12. В завершение к обсадной трубе крепят оголовок, для чего применяется сантехнический армированный скотч.

Ошибки при монтаже

В процессе установки насосной станции существует риск совершения ошибок:

  • Чтобы избежать проблем, трубы для монтажа должны иметь большую по сравнению с расчетной величину. Подобный запас позволит компенсировать изгибы, повороты и толщину фундамента в том случае, если местом монтажа станции является помещением в доме.
  • Для закручивания деталей рекомендуется использовать только ключ. Если пытаться выполнять эту операцию вручную, то есть риск появления впоследствии течи.
  • Особенно нужно быть внимательным к гидроаккумулятору. В нем давление должно находиться как минимум на уровне 1,2-1,5 атмосфер. В случае падения давления ниже указанной отметки необходимо использовать соответствующие устройств — компрессор или автомобильный насос, которые помогут восстановить требуемое давление.

Наружные мероприятия

Специалисты, которые занимаются бурением скважин на воду, выполняют определенные задачи. В их компетенцию входит оборудование скважины и установка обсадной трубы с соблюдением всех норм и требований, оформление оголовка не является частью их работы. В результате готовая скважина представляет собой торчащую из земли трубу высотой примерно 1 метр.

Так как станция будет установлена в подсобном помещении вдали от скважины, обустраивать дополнительное помещение в зоне выхода скважины из земли не нужно. Главная задача в этом случае заключается в оформлении оголовка и полностью герметичное соединение с водопроводной трубой. Что касается непосредственно укладки магистрали, то для круглогодичного использования она должна располагаться ниже уровня промерзания грунта. Следовательно, нужно убрать грунт вокруг обсадной трубы до этого уровня.

Отверстие в фундаменте дома должно располагаться на уровне прохождения магистрали, рекомендуется избегать образования резких перепадов и изгибов. В противном случае сила напора существенно снижается, а система работает не на полную мощность. Укладку магистрали нужно проводить с небольшим уклоном в сторону источника. В этом случае вода при сливе будет попадать в скважину естественным путем.

Непосредственно монтаж насосного оборудования начинают после того, как будет пробито отверстие в фундаменте и вырыта траншея для водопроводной трубы.

Работы по монтажу насосного оборудования предполагают выполнение следующих мероприятий:

  • Сборка и установка эжектора.
  • Герметичное закрепление оголовка.
  • Подготовка площадки для гидроаккумулятора или накопительного резервуара.

Эжектор – это чугунная деталь, имеющая три резьбовых отверстия. Для надежного герметичного соединения этого элемента с трубами необходимо использовать лен, фум-ленту или уплотнительную пасту.

При достаточно большом возвышении обсадной трубы над уровнем земли можно обрезать лишнюю часть. Если требуется присоединить двухтрубное устройство, то можно к обсадной трубе приварить отвод соответствующего диаметра.

Вертикальные участки обустраиваются с использованием полиэтиленовых изделий рулонного типа. Для определения из длины динамический уровень воды увеличивают на 2 метра. Чтобы предотвратить засорение фильтра грубой очистки, не рекомендуется опускать конец устройства на самое дно. Для более быстрой и качественной размотки полиэтиленовых труб, которые долгое время находились в свернутом состоянии, выполняют их нагревание строительным феном.

При установке насосной станции на скважину трубы водопровода укладывают в подготовленную траншею, заводят в отверстие в фундаменте и соединяют с центробежным поверхностным насосом, используя муфты. Более плотное прилегание можно обеспечить ручным затягиванием крепления с последующим усилением газовым ключом. После соединения труб с насосом систему тестируют, при отсутствии дефектом выполняют обсыпку трубопровода.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

  1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
  2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
  3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
  4. Подсоедините станцию к электросети и включите ее.
  5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
  6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

  1. Отключите агрегат и слейте воду из гидроаккумулятора.
  2. Снимите крышку с реле давления.
  3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
  4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
  5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Устройство

Для создания автономного водопровода подходят не все трубы, представленные на рынке стройматериалов. Поэтому при их выборе в первую очередь нужно смотреть на маркировку. Водопроводные трубы имеют примерно следующие обозначения – PPR-All-PN20, где

  • «PPR» – аббревиатура, сокращенное название материала изделия, в примере это полипропилен.
  • «All» – внутренний алюминиевый слой, защищающий структуру трубы от деформации.
  • «PN20» – это толщина стенки, по ней определяется максимальное рабочее давление системы, измеряется в МПа.

Выбор диаметра трубы базируется не столько на диаметре резьбового входа на насосе и системе автоматизированного контроля давления, сколько на предполагаемом объеме потребления воды. Для небольших частных домов и коттеджей стандартно используются трубы в 25 мм в диаметре.

При подборе насоса нужно учитывать следующие моменты:

Если используется вода из скважины, применять вибрационный агрегат нельзя, он повредит обсадную трубу и фильтрующий элемент. Уместен только центробежный насос.
Вода из скважины по качеству должна соответствовать требованиям насоса. При скважине «на песок» в воде будут попадаться песчинки, которые быстро приведут к поломке агрегата

В таком варианте важно правильно подобрать фильтр.
Автоматика от сухого хода. Подбирая насос, если выбор пал на модель без встроенной защиты от «сухого хода», необходимо дополнительно приобрести автоматику соответствующего предназначения

В противном случае при отсутствии воды, выполняющей охладительную функцию для мотора, насос перегреется и придет в негодность.

Следующий шаг – бурение скважины. Из-за сложности и высокой трудоемкости этот этап лучше выполнять при помощи специализированной бригады с необходимым буровым оборудованием. В зависимости от глубины залегания воды и специфики почвы применяются различные типы бурения:

  • шнековое;
  • роторное;
  • колонковое.

Скважина бурится до достижения водоносного слоя. Далее процесс продолжается, пока не обнаружится водоупорная порода. После этого в проем вставляется обсадная труба с фильтром на конце. Он должен изготавливаться из нержавеющей стали и иметь мелкую ячейку. Полость между трубой и дном скважины заполняется мелким щебнем. Далее необходимо произвести промывку скважины. Чаще всего эта процедура выполняется посредством ручного насоса или погружного, спущенного в обсадную трубу. Без этого действия чистой воды можно не ждать.

Кессон служит защитой как для скважины, так и для опускаемого в нее оборудования. От его наличия напрямую зависит срок эксплуатации водопровода, а также удобство при обслуживании агрегатов, погруженных в скважину.

Кессон в зависимости от используемого материала может быть следующим:

  • металлический;
  • литой из бетона;
  • выложенный бетонными кольцами с диаметром не менее 1 метра;
  • готовый пластиковый.

Наиболее оптимальными качествами обладает литой кессон, при создании которого может учитываться вся имеющаяся специфика скважины. Пластиковый кессон обладает малой прочностью и нуждается в усилении. Металлический вид подвержен коррозионным процессам. Кольца из бетона не слишком просторны и проведение техобслуживания или ремонтных работ в таком кессоне очень затруднительно. Глубина этого сооружения определяется уровнем промерзания почвы зимой и типом используемого насосного оборудования.

Для наглядности стоит рассмотреть пример. Если глубина промерзания почвы равна 1,2 метра, то глубина расположения трубопроводных магистралей, ведущих в дом, примерно 1,5 метра. При учете того, что расположение оголовка скважины относительно дна кессона от 20 до 30 см, нужно заливать бетон примерно в 100 мм толщиной с подсыпкой щебня около 200 мм. Таким образом, можем вычислить глубину котлована под кессон: 1,5+0,3+0,3=2,1 метра. Если используется насосная станция или автоматика, кессон не может быть менее глубоким, чем 2,4 метра. При его обустройстве стоит помнить, что верхняя часть кессона должна подниматься над уровнем земли минимум на 0,3 метра. Кроме того, необходима система естественной вентиляции, предотвращающая накопление конденсата летом, а изморози зимой.

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

  • Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
  • Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
  • Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
  • Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
  • После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

Рис. 8 Подготовка скважинного электронасоса к погружению

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

Основные правила эксплуатации

После запуска станции в эксплуатацию, необходимо регулярно производить её профилактические осмотры. При необходимости промывать фильтры, подтягивать резьбовые стыки. В случае забивки фильтров вода начинает подаваться в сеть пульсирующими рывками, а порой и вовсе перестаёт течь. Частота промывки фильтров зависит от качества воды в скважине.

Примерно раз в месяц следует осматривать и гидроаккумулятор. Если показания давления в его воздушной камере ниже необходимого уровня, то его следует поднять при помощи автомобильного насоса через нипель. Для правильной эксплуатации и техобслуживания устройства, нужно внимательно ознакомиться со схемой насосной станции и рекомендациями изготовителя, обычно указываемыми в технической инструкции.

Советы и рекомендации

В процессе обустройства водоснабжения для частного дома существует множество мелких моментов, учет которых поможет упростить монтаж и дальнейшую эксплуатацию всей системы. К ним относятся следующие моменты:

  • При прокладке труб следует избегать их пересечения со строительными конструкциями. Если необходимо проложить трубу сквозь стену, это делается посредством специального «стакана».
  • С учетом того, что трубы, возможно, придется ремонтировать или менять, не стоит их располагать непосредственно возле стены, лучше сделать отступ, даже если это будет всего несколько сантиметров.
  • Возле наружных углов трубы отдаляются минимум на 1 сантиметр, возле внутренних – на 3-4.
  • Для монтажа изделий на поверхности стены стоит использовать одинарные и двойные клипсы. Интервал их применения на прямых участках не должен превышать 1,5-2 метра между собой. Угловые соединения закрепляются обязательно.
  • Для стыкования полипропиленовых изделий используются специальные фитинги, тройники, позволяющие осуществить стыковку труб равного или разного диаметра.
  • Сливной кран для гидроаккумулятора МГБУ монтируется с уклоном в его сторону.

О том, как сделать скважину своими руками и провести воду в дом, смотрите в следующем видео.

Назначение и устройство насосной станции

Станция насосного оборудования выполняет сразу две функции – подает воду в систему водоснабжения дома и автоматически поддерживает в ней заданное давление.

Это позволяет прокладывать разветвленную сеть водопровода и подключать к нему бытовую технику – душевую кабину, бойлер, посудомоечную и стиральную машину.

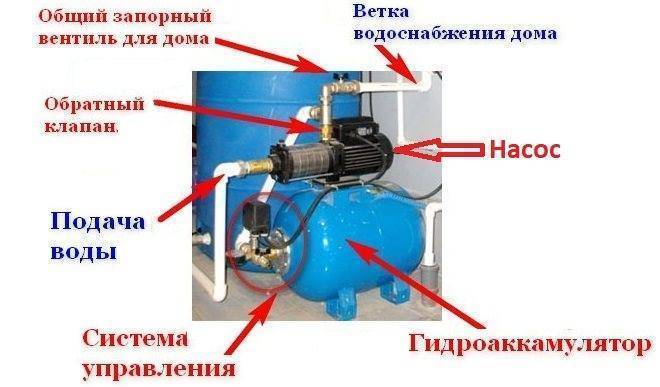

Типовая конструкция станции включает:

  • Насос;
  • Гидроаккумулятор;
  • Блок автоматики;
  • Входной сетчатый фильтр – необходим для исключения попадания в систему частиц примесей и возможных загрязнений;
  • Трубопроводы, шланги и необходимые фитинги.

Чтобы предотвратить отток жидкости из системы при остановке насоса или снижении давления, в зоне забора воды устанавливается обратный клапан. Необходим также источник забора воды. Для этого устраивают колодец или скважину.

Возможно использование резервуара (бассейна) с привозной водой и открытых водоемов, если характеристики агрегата позволяют проводить перекачку загрязненной жидкости.

Если забор осуществляют из естественного водоема (пруда, реки, озера), воду применяют только для хозяйственных нужд и полива.

Если извлечение воды производится из колодца или скважины, требуется провести анализ. Согласно результатам исследования определяется принадлежность воды к питьевой или хозяйственной категории.


Насосная станция представляет собой компактное и в то же время функциональное оборудование, которое обеспечивает стабильное водоснабжение частного дома

Более подробно об устройстве и принципе работы насосной станции вы можете прочесть в другой нашей статье.
