Неисправности насосных станций и их устранение

Виды насосных станций

Со встроенным эжектором

Насосные станции подразделяются по типу рабочего процесса, они бывают с эжектором и без. Основной принцип работы внутреннего эжектора заключается в том, что объем жидкости поднимается благодаря созданному разряжению. Правда, подобные модели имеют очень высокую цену, но благодаря своей конструкции могут подавать жидкость с глубины от 20 до 45 м.

Насосная станция со встроенным эжектором

Данное оборудование имеет высокую производительность, но из-за этого и гораздо больший уровень шума. Поэтому установку его следует производить в подсобном помещении или, по возможности, за пределами дома.

С выносным эжектором

Такие насосы погружаются в скважину вместе с двумя трубами. По первой трубе вода подается в эжектор, что и приводит к образованию всасывающей струи. Данный агрегат значительно проигрывает по своим характеристикам классическим эжекторным насосам. Кроме всего они боятся воздуха и песка в системе. Основным их преимуществом является то, что данный насос без особых проблем можно устанавливать дома, даже если ближайший колодец расположен на расстоянии 10-30 м.

Безэжекторные конструкции

В насосной станции без эжектора забор воды производится за счет специальной многоступенчатой конструкции, относящейся к гидравлической части. Это оборудование способно работать почти бесшумно и с существенно меньшим потреблением электроэнергии.

Устранение поломки

Убедившись, что порывов на трассе нет, и все соединения герметичны, можно сделать вывод, что вода из скважины идет рывками по причине поломки одного из агрегатов:

  1. Реле давления. Проверяется правильность показаний манометра, который при необходимости подлежит замене. Для этого нужно использовать другой контрольно-измерительный прибор, например, автомобильный манометр для измерения давления в шинах. Инструкция как настроить реле.
  2. Гидробак. Поврежденным может быть как корпус, так и диафрагма или груша в зависимости от типа конструкции. Если после нажатия ниппеля для стравливания воздуха, из выпускного патрубка полетят брызги, то дело именно в этом. Груша или диафрагма должна быть заменена на новую.
  3. Насос. Повреждения на корпусе, разгерметизация рабочей камеры видно невооруженным глазом. Но если причина заключена в износе механических узлов (вала, подшипников, колеса, лопастей), то придется разобрать устройство и внимательно осмотреть каждую деталь. Грязь, ил, песок, глину убирают.
  4. Фильтр. Засорение фильтрационной установки грубой очистки также может привести к нестабильной работе насосной станции. Сетку нужно почистить, а при необходимости заменить. Электрическая часть системы проверяется отдельно.

Скачки напряжения, поломка блока управления и другие неполадки в электрике могут стать поводом появления рывков в работе насосной станции. Самостоятельно производить ремонт не имея специализированных навыков не рекомендуется. Стоит обратиться в сервисный центр.

Основные неисправности насосной станции и их устранение

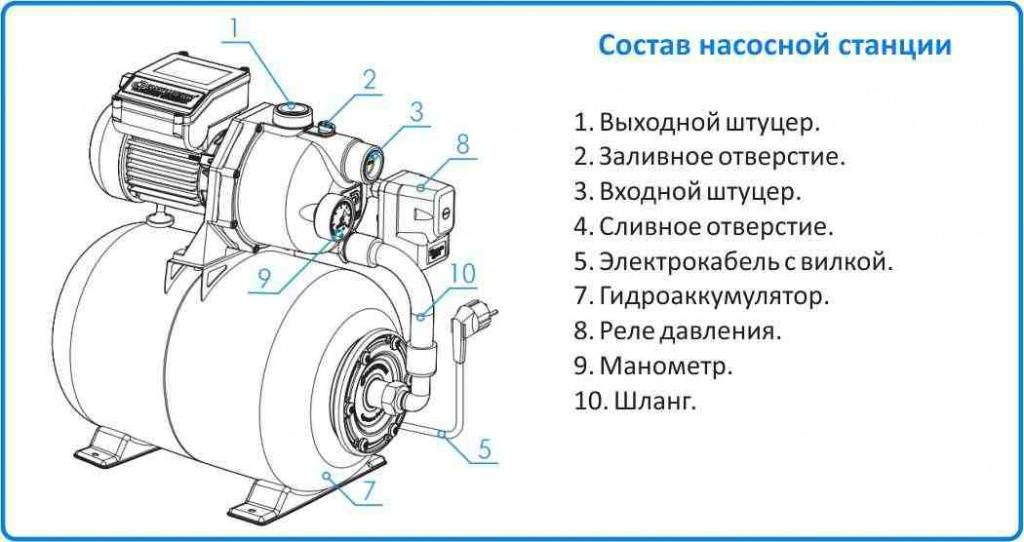

Устройство скомплектовано из следующих частей:

  1. Насос для забора воды и подачи её во внутридомовую систему.
  2. Мембранный бак (гидроаккумулятор) для поддержания в системе установленного давления.
  3. Датчик давления, запускающее оборудование при снижении напора в системе.
  4. Манометр.
  5. Спускной кран.

Каждый из перечисленных узлов выполняет свою задачу, и при неисправности любого из них устройство выходит из строя. Перечень неисправностей, как и вариантов их ремонта, примерно одинаков для насосного оборудования различных производителей. Разберём наиболее характерные поломки насосной станции.

Станция работает долгое время, не отключаясь, а манометр показывает низкий уровень давления

Вероятные причины поломок и способы их исправления:

  • Отсутствие воды в питающей скважине. Подобная «сухая» работа чревата выходом мотора насоса из строя.
  • Динамическое сопротивление внутри магистрали. Возможно при большой протяжённости внутридомовой сети при малом диаметре водопроводных труб. Устранение – демонтаж магистральных труб и замена их на более толстые.
  • Не герметичность стыковочных швов или сантехнического оборудования. В результате в магистрали возникает подсос воздуха, становящийся причиной падения давления. Выход – обнаружить протечку и устранить её.
  • Фильтры или клапаны забиты механическим мусором. Следует их вынуть, промыть и испытать на работоспособность. Вышедшие из строя комплектующие следует заменить.
  • Неправильно выставленные показатели на реле давления. Следует снизить на реле минимальный предел давления в водопроводной сети, при котором станция должна отключаться.
  • Не срабатывает датчик давления. Для исправления ситуации можно попробовать зачистить контакты, или заменить прибор.
  • Показатель давления выставлен на минимальном уровне, а насос не создаёт нужное давление, и работает непрерывно. Возможно, просто стёрлась крыльчатка и КПД насоса упал. Выход – заменить крыльчатку на новую.
  • Низкий показатель электросетевого напряжения. Насосное оборудование ещё работать, а вот датчики давления –не срабатывают, либо оборотов насоса бывает недостаточно для создания нужного напора.

Насос часто включается, и немного поработав, вновь выключается

Подобные частые циклы включения/выключения ведут к преждевременному износу оборудования.

  • Малый объём бака гидроаккумулятора при большом количестве водоразборных точек. Выход – замена мембранного бака на другой, больших размеров, либо установка ещё одного, параллельного гидроаккумулятора.
  • На реле выставлен слишком малый промежуток между минимальным и максимальным показателем напора. Нужно увеличить этот «коридор» до стандартных 1,5 атм.
  • Забился обратный клапан, в результате чего он перестал перекрывать обратный поток. При выключении насоса, вода уходит обратно в колодец, и напор в сети падает. Следует прочистить клапан или заменить его на новый.

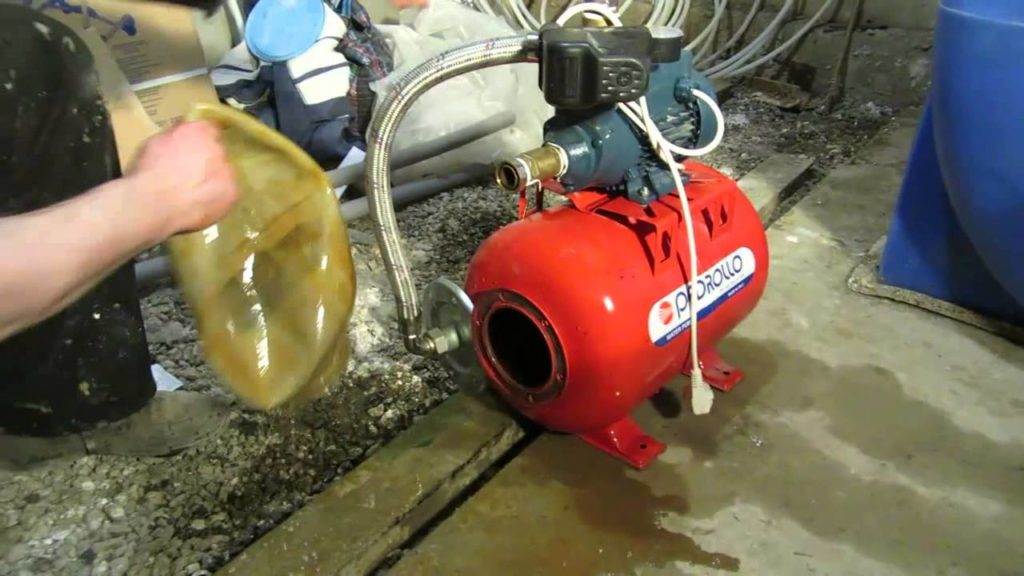

  • Повреждение мембраны аккумуляторного бака. При потере её герметичности, вода проникает во вторую, «воздушную» половину бака и он перестаёт функционировать в заданном режиме. Как следствие, вся «ответственность» за поддержку давления в водопроводной системе ложиться на насос. Выход – замена мембраны гидробака.
  • Также к частым сработкам насоса может привести и другая неисправность гидробака – выход из строя золотника. В результате он начинает «травить» воздух из воздушной камеры бака, не позволяя создать в нём необходимое давление.

Нестабильное давление в водопроводе, в результате чего краны смесителей начинают «плеваться». Причина – завоздушивание трубопровода, в результате чего в ней появляются пробки. Способ исправления ситуации – найти и заделать точку разгерметизации трубопровода. Если же насос вообще отказывается работать, то есть, при подаче электропитания не подаёт признаков жизни, причина – неполадки в электрической части. Для выявления точной неполадки следует провести диагностику электрической цепи.

Когда мотор станции гудит, но крыльчатка не вращается, причиной этому может быть либо низкое напряжение на двигателе, либо некие механические препятствия. В первом случае возможно перегорание конденсатора клеммы. Во втором – «зарастание» ротора или крыльчатки известняковыми отложениями или окислами в результате долгого простоя станции. Ремонт здесь заключается в разборе станции и прочистке её внутренних деталей.

Замена сальника – ремонт насосных станций, как устранить течь воды по валу:

Ремонт насосной станции ALKO HW3500 (не качает):

Правила технического ухода и обслуживания

Надежность и долговечность, а также исправное состояние насосной станции, возможно только в условиях правильного ухода.

Эксплуатация насосной станции и вспомогательного насосного оборудования, обязательно должна осуществляться в соответствии с прилагаемой инструкцией.

Типичная конструкция включает в себя насос, бак для резервного накопления воды или гидроаккумулятор, а также автоматический или ручной узел управления.

Чтобы такое оборудование служило, бесперебойно, на протяжение длительного времени, необходимо соблюдать основные правила монтажа:

  • должно быть предусмотрено наличие обратного клапана, препятствующего оттоку воды в режиме работы насоса;
  • с целью предотвращения замерзания воды в системе, при очень низких температурных режимах, должна быть правильно рассчитана глубина установки;
  • не допускаются перебои в электроснабжении, а частые скачки напряжения быстро выводят из строя систему водоснабжения.


Важно устанавливать стабилизаторы напряжения, а также правильно рассчитывать объем воды, который может быть обеспечен насосной станцией. Излишнее водопотребление провоцирует значительное снижение давления в системе

Излишнее водопотребление провоцирует значительное снижение давления в системе.

Устройство и особенности эксплуатации

С помощью насосной станции можно решить несколько задач, относящихся к водоснабжению:

  • организовать автоматическое поступление воды из источника к водопроводной системе дома;
  • отрегулировать напор воды в водопроводе, доведя его до приемлемого уровня;
  • предохранить водопроводную систему от гидроударов;
  • создать некоторый запас воды на случай проблем с водоснабжением.

Можно приобрести насосную станцию в уже готовом виде, что немного облегчит ее монтаж, или собрать самостоятельно, подобрав отдельные элементы в зависимости от собственной ситуации.

Например, если в качестве источника воды используется глубокая скважина, имеет смысл заменить поверхностный насос подходящей погружной моделью.

На этой схеме наглядно представлено устройство обычной насосной станции: гидроаккумулятор, соединенный с поверхностным насосом и реле давления

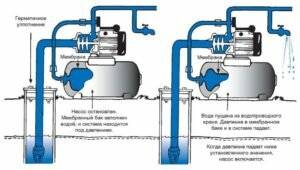

Понимание принципов работы насосной станции поможет понять особенности ремонта этого прибора. Ее центральная часть — гидробак — емкость со встроенным резиновым вкладышем. С помощью насоса в мембранную часть этой емкости поступает вода. По другую сторону от мембраны находится воздух (иногда в гидробаки подают чистый азот, но это бывает редко).

Гидробак соединяют с водопроводом дома. Когда открывают воду, бак опустошается, и давление внутри емкости уменьшается. Когда оно достигает установленного значения, насос автоматически включается, и вода поступает в гидроаккумулятор до тех пор, пока он не заполнится, и значение давления не дойдет до установленного максимального уровня.

Эта подробная схема позволяет понять устройство и принцип работы гидробака. Давление воздуха в емкости следует поддерживать на уровне около 1,5 атм, чтобы предотвратить повреждение мембраны

Включением и отключением насоса управляет реле давления. Это небольшое устройство, соединенное и с гидроаккумулятором, и с насосом. И на состоянии водопроводной системы, и на работе насоса наличие такой станции сказывается исключительно благоприятно. Гидробак служит буфером, который защищает водопровод от внезапных гидроударов. Реле давления сводит количество включений и отключений насоса до нужного минимума, что продлевает срок работы техники.

Хотя небольшое количество воды внутри гидробака находится постоянно, не стоит рассматривать его как основное место для хранения большого запаса воды. Чем больше объем гидробака, тем выше его цена. Если нужно запастись солидным объемом воды, лучше дополнить систему недорогой пластиковой емкостью подходящего объема. А с защитой от гидроударов и небольшой гидробак справится вполне удовлетворительно.

Не происходит забор воды насосом

Когда обнаружилось, что насос не качает воду, одной из причин может оказаться не отрегулированное правильно в нем давление. Устранение возникшей проблемы осуществляется по схеме:

  • из электросети выключается насосная станция;
  • производится слив воды из водяного бака;
  • измеряется давление воздуха в баке через ниппель автомобильным насосом с манометром или компрессором, его оптимальное значение — 90-95%;
  • накачивается воздух в систему водоснабжения.
  • заливается вода в станцию;
  • присоединяется к сети с контролем давления.

Воздух в системе водоснабжения накачивается следующим образом. Изымается крышка с реле давления путем снятия пластикового винта и сменой силы затяжки имеющихся пружин узла. Поворотом одной гайки происходит включение нижнего значения насоса. Вращение по часовой стрелке способствует увеличению давления, а поворот против часовой стрелки способствует тому, что давление падает.

Поворот другой гайки регулирует диапазон давления между нижней и верхней границами значений. Границы диапазона изменяются поворотом элемента по часовой стрелке для расширения, против — для его уменьшения. После проделанных шагов насосная станция включается в электросеть, и проверяется ее работоспособность.

Как устроена и работает насосная станция

Схема установки насосной станции

На рисунке позиции:

  • 1 — опора для фиксации магистрали;
  • 2 – кран;
  • 3 — клапан обратный;
  • 4 — реле контроля давления;
  • 5 — место для заливки воды;
  • 6 — подающая часть системы;
  • 7 – насос;
  • 8 – фильтр для очистки магистрали;
  • 9 – магистраль для всасывания воды;
  • 10 – бак гидроаккумулирующий;
  • 11 – вода для подачи в систему;
  • 12 — клапан обратной подачи, с предохранительной сеткой;
  • 13 — крышка, для закрывания ниппеля;
  • 14 — сливное отверстие для воды.

Перед тем, как отремонтировать насосную станцию нужно хотя бы кратко познакомиться с устройством и принципом действия системы, назначением ее составляющих элементов.Основные узлы оборудования:

  • Центробежный поверхностный насос для станции. Он состоит из асинхронного однофазного двигателя и насосного элемента.
  • В состав гидроаккумулятора входят: стальной резервуар и сменная мембрана, изготовленная из этиленпропиленового пищевого каучука. В гидроаккумулятор встроен ниппель, который служит для закачки в устройство воздуха под высоким давлением.
  • Визуальный контроль давления обеспечивает в системе водоснабжения манометр.
  • Реле давления контролирует его верхнюю и нижнюю величину, при их достижении насос отключается и включается.
  • С сетью питания насосная станция соединяется через кабель со штепсельной вилкой, на которой встроен заземляющий контакт, и розетки с таким же контактом.

Инструкция указывает на примерный порядок работы оборудования:

  • После монтажа и подключения оборудования вода наполняет гидроаккумулятор и всю систему водопровода.
  • После достижении в системе давления воды наибольшего предела, электронасос отключается.
  • Открывается водоразборный кран, в первый момент вода начинает расходоваться из гидроаккумулятора.
  • По мере увеличения расхода воды, давление начинает в системе падать до нижнего предела, на который настроено его реле, затем электронасос вновь включается.
  • Вода начинает поступать к потребителю и одновременно заполнять гидроаккумулятор.
  • Достигая давления жидкости величины верхнего предела, на который настроено реле давления, система отключается снова.
  • Циклы выключения и включения устройства повторяются до разбора воды из системы.

Как своими силами устранить неисправности?

Сейчас мы последовательно рассмотрим наиболее часто встречающиеся неисправности в насосных станциях, причины их возникновения и способы, применяемые для их устранения.

Насосное оборудование вращается, при этом вода не поступает

Если владелец включил станцию, крыльчатка насоса начала вращаться, при этом вода в трубопровод не поступает, то происходить это может по причине отдельных факторов.

Чтобы разобраться с этой проблемой, необходимо сначала проверить, насколько все соединительные трубопроводы герметичны. Также необходимо убедиться, действительно ли в системе нет воды. Если жидкость отсутствует, то это может указывать на плохую работу обратного клапана. Он расположен между входным патрубком станции и оголовком скважины

На него следует обратить самое пристальное внимание. Необходимо проверить его состояние

Выход из строя этого элемента возможен в случае, если в него попали посторонние предметы.

Специальной пружиной контролируется работа обратного клапана. Иногда происходит ее поломка, что приводит к выходу этого элемента из строя. В некоторых случаях клапан загрязняется. Для решения проблемы его необходимо снять и хорошо прочистить. Если же клапан неисправен, то в этом случае необходимо провести его замену новым.

Если оборудование длительное время простаивало, то вода может пропасть на участке между скважиной и насосом. В этом случае для заполнения входного участка необходимо использовать специальное заливочное отверстие.

Отсутствие в системе воды может возникнуть по причине истощения скважины. Для того чтобы компенсировать сезонное понижение уровня воды, владелец может опустить глубже в шахту скважины входной контур насосного оборудования. Однако это может привести к возникновению риска загрязнения. Поэтому во избежание этого необходимо оборудовать фильтром приемный патрубок станции.

Если в трубопроводе отсутствует вода, при этом станция исправна, насос вращается, то в качестве одной из причин этого может быть недостаточное напряжение электрической сети. В этом случае, несмотря на вращение ротора, его частоты вращения будет не хватать для перемещения поступаемой из скважины воды на нужное расстояние. Чтобы проверить напряжение в электрической сети, следует воспользоваться специальным прибором – тестером электропитания.

Включение насоса станции происходит часто, а вода подается рывками

Причиной может быть неправильная работа узла автоматики. Таковым в насосных станциях является манометр. Основная функция этого прибора – измерение давления. Работая рывками, можно наблюдать, как показатели манометра могут изменяться, поднимаясь до больших величин, а потом резко падая.

Причиной такого недостатка могут быть повреждения, возникшие в мембране в гидроаккумуляторе. Добраться до мембраны можно через ниппель, который находится на тыльной стороне корпуса гидроаккумулятора. Нажав на эту деталь, из него должен поступать воздух. Если же вместо воздуха из него идет вода, то это говорит о том, что пора сменить мембрану гидроаккумулятора. Чтобы выполнить эту операцию, необходимо разобрать корпус гидроаккумулятора, для чего раскручиваются болты, а потом выполняется замена мембраны.

Еще одной причиной работы станции скачками может являться падение давления в воздушной подушке, расположенной за мембранной частью гидроаккумулятора. Производитель обычно в эту часть устройства накачивает воздух под давлением 1,8 атмосфер. Если герметичность нарушена, то воздух будет уходить и гидроаккумулятор перестанет выполнять свои функции. Под действием ниппеля, расположенного под задней частью устройства, можно повысить давление.

Если возникли следы от ржавчины или микротрещины в корпусе устройства, то единственным выходом здесь будет заделывание швов. Для выполнения этой операции необходимо использовать холодную сварку. Или же можно потратиться и заменить корпус или гидроаккумулятор.

Эта неисправность может возникать еще и по причине поломки автоматического блока регулировки. Ремонту он не подлежит, поэтому придется заменить неисправное устройство новым.

Насосная станция работает, но вода в систему поступает рывками, с перебоями

Такая проблема может возникнуть, если в трубопровод частично поступает воздух. Такой подсос может произойти в сегменте, который располагается на участке от всасывающего патрубка с фильтром до выходного патрубка станции. Для устранения этого недостатка необходимо обеспечить герметичность трубопроводов и их соединений. Кроме этого, нужно добиться более глубокого погружения всасывающего патрубка в скважину.

Другие неисправности

В процессе эксплуатации насосной станции можно столкнуться и с иными неполадками, которые тоже можно ликвидировать самостоятельно.

Насос постоянно без отключений качает воду

Чаще всего такая неисправность возникает по причине плохой регулировки реле, посредством которого обеспечивается фиксация уровня давления в системе трубопроводов. Две разные пружины используются для регулировки реле:

  • пружина маленького размера служит для регулировки разницы показателей давления между минимальным значением и максимальным;
  • пружина большого размера устанавливает максимальные и минимальные пределы для включения и отключения насоса.

Если узел автоматики насосной станции используется продолжительное время, то может происходить растягивание пружин, следствием чего становится сбивание показателей, установленных при начальной регулировке. Помимо этого установка может не отключаться при длительной эксплуатации станции происходит износ движущих частей насоса, а максимальные показатели создаваемого давления уменьшаются. Кроме этого, после долгой работы следует уменьшить максимальный показатель давления, для чего следует выполнить регулировку положения большой пружины. Это должно позволить устройству периодически отключаться .

Также нарушения в работе регулировочного реле могут возникать по причине сужения его выходного отверстия, которое при продолжительной эксплуатации станции может забиваться отложениями, содержащимися в перекачиваемой жидкости. В этом случае, чтобы аппарат мог отключаться, необходимо снять реле и прочистить его.

Станция не включается

Если вы столкнулись с такой проблемой, то ее причиной может быть либо отсутствие электричества в сети, либо падение напряжения в системе. Поэтому необходимо выполнить проверку электричества в цепи и напряжения, для чего следует использовать тест.

Если насосная станция подключена правильно, а в сети есть электричество, то поломка может быть связана с пробоем обмотки электрического двигателя. Если это имеет место быть, то происходит остановка электродвигателя и появляется характерный запах горелой изоляции. Если именно эта неисправность стала причиной невозможности включения станции, то для ее устранения необходимо заменить электродвигатель новым.

Насосное устройство издает гул, но при этом не вращается

При длительном простое насосной станции владельцы чаще всего сталкиваются с такой проблемой.

  • Когда станция некоторое время не используется, то колеса ротора могут прикипеть к внутренней поверхности насоса. В этой ситуации необходимо попробовать вручную провернуть вал насоса. Если своими силами вы не можете стронуть ротор с текущего положения, то в этом случае придется разобрать корпус прибора и ликвидировать дефект крыльчатки – ее застревание.
  • Причиной такой неисправности может быть и выход из строя конденсатора, который располагается в клеммной коробки насоса. Такая проблема характерна не для всех двигателей,а только для тех, подключение которых происходит по трехфазной схеме. Для выявления неисправности и устранения используют тест электрики.

2 Модельный ряд оборудования

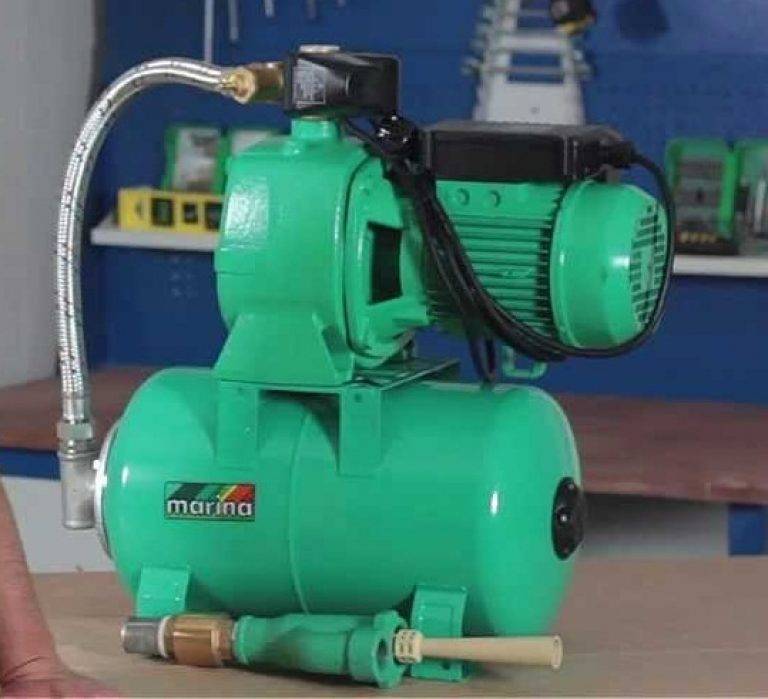

В линейке продукции компании Speroni (Италия) представлено 4 серии насосных станций Марина:

  • Marina CAM — бюджетный вариант для водозабора из колодцев глубиной до 9 м;
  • Marina APM — насосы для скважин глубиной до 50 м;
  • Marina Idromat — агрегаты оснащенные регулятором, отключающим насос при сухом ходе.

Рассмотрим каждую из представленных линеек подробнее.

2.1

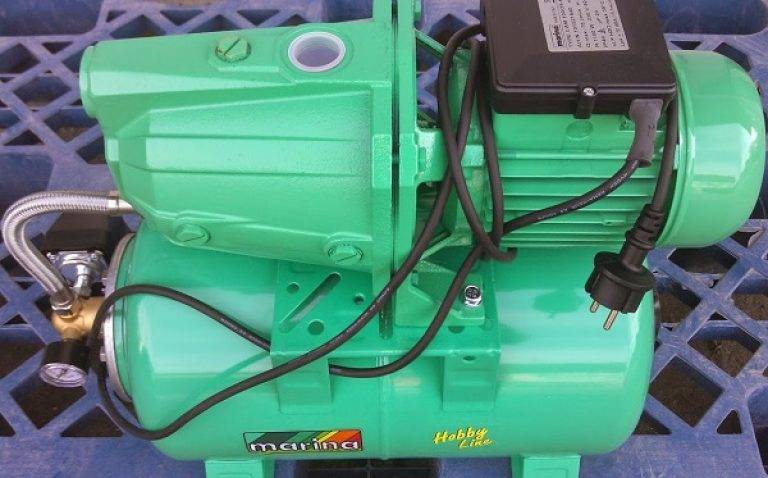

Marina CAM

Серия САМ состоит из оборудования выполненного в чугунном либо нержавеющем корпусе, с внутренней оснасткой из пищевых полимеров. Представлено несколько моделей, мощность которых варьируется в пределах 0.8-1.7 кВт, а напор 43-60 м.

Объем гидроаккумулятора может составлять 22, 25 либо 60 л. Это самые доступные станции для частного использования, стоимость которых начинается с 7-ми тыс. рублей.

Среди станций с оптимальным соотношением цена/качество выделим:

  • Marina Cam 80/22;
  • Marina Cam 60/25;
  • Marina Cam 100/25.

Насосная станция Marina Cam 40/22 оснащена гидроаккумулятором объемом 25 л, емкости которого будет достаточно для семьи из 3 человек. Пропускная способность агрегата составляет 3.5 м 3 /час, максимальная глубина подъема — 8 м. Цена — 9 тыс. рублей.

Marina Cam 100/25 имеет сходные технические характеристики — бак на 25 л, пропускная способность 4.2 м 3 /час, однако данная модель оснащена системой повышения давления, котороя значительно увеличивает напор подачи — до 45 м, в сравнении с 30 м у САМ 40/22.

2.2
Marina APM

Скважины насосы серии АРМ имеют максимальную глубину водозабора 25 м (модель 100/25) и 50 м (200/25). Это более мощности и габаритной оборудование, вес которого может доходить до 35 килограмм. В качестве примера рассмотрим популярную станцию Марина АРМ 100/25.

Технические характеристики:

  • напор — до 20 м;
  • пропускная способность — 2.4 куб/час;
  • мощность центробежного двигателя — 1100 Вт;
  • диаметр подающего патрубка — 1″.

АРМ 100/25 выполнена в корпусе из нержавеющей стали, модель оснащена защитой от перегрева и системой контроля за уровнем воды в гидробаке. АРМ100/25 предназначена для перекачки чистой воды, без механических включений, температура которой не превышает 35 градусов.

2.3
Типовые неисправности и ремонт

Насосные станции Марина зарекомендовали себя как надежное и долговечное оборудование, однако как и любая другая техника они не застрахованы от поломок. Предлагаем вашему вниманию перечень наиболее распространенных поломок и способы их устранения:

  1. Отсутствие подачи воды при включенном насосе, причиной которого чего может быть потеря герметичности в проводящих трубопроводах и износившийся обратный клапан. Первоначально проверьте, не забыли ли вы заполнить корпус насоса водой. Если она есть, осмотрите обратный клапан и герметичность его прилегание к патрубку насоса, а также проверьте состояние водозаборной трубы — все поврежденные узлы подлежат замене. Аналогичные проблемы возможны при повреждении крыльчатки, для замены которой потребуется разобрать агрегат.
  2. Вода подается рывками из-за поврежденного гидроаккумулятора. Основной неисправностью гидробака является поврежденная мембрана. Чтобы определить, цела ли она, нажмите на ниппель (расположен на корпусе бака), если из ниппеля будет течь вода, а не идти воздух, значит мембрана порвана. Мембрану установить достаточно легко, нужно лишь открутить с горловины бака фиксирующее кольцо, вытащить старую деталь и смонтировать на ее место новую.
  3. Сниженное давление подачи воды. Причиной этого может быть как неисправный гидробак, так и проблемы с насосом. В первом случае скорее всего виновата разгерметизация бака — осмотрите корпус на предмет наличия трещин, заделайте обнаруженные деформации и подкачайте воздух до нормативного значения. Если бак цел, проблему нужно искать в деформированной крыльчатке центробежного колеса внутри насоса.

Отдельно рассмотрим ситуацию, когда насосная станция не хочет работать в автоматическом режиме — агрегат не отключается при полном баке и не отключается при его опустошении. Тут виновата неправильная регулировка реле давления — обычно его калибруют на заводе, однако случаются и исключения.

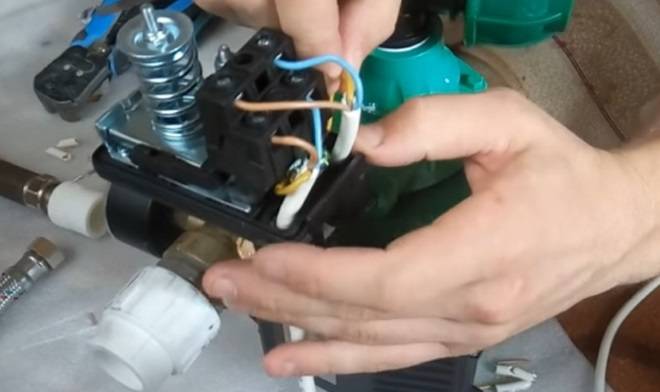

Вышеприведенная схема демонстрирует стандартное реле давление насосов Марина. На нем, под пластиковой крышкой корпуса, расположены две пружинки. Большая из них вращается по часовой стрелке, она отвечает за минимальное давление в баке, при котором станция включается. Вращая маленькую пружину мы настраиваем максимальное давление, по достижению которого насос отключается.

Регулировка реле давление должна проводиться при отключенном от электросети оборудовании. Перед началом калибровки из бака нужно слить воду, также важен уровень давления воздуха — он должен соответствовать рекомендованной производителем величине.

Распространенные причины поломок насосной станции

В мире, как обоснованно утверждают классики, ничто не вечно, это относится и к оборудованию. Неожиданные неисправности в работе насосного оборудования ее остановка или некорректное функционирование могут быть вызваны рядом причин, таких как:

  • отсутствие электроэнергии;
  • отсутствие воды в системе;
  • поломка насоса;
  • поломка мембранного бака;
  • повреждение автоматического блока и т. п.

Устройство бытовых насосных агрегатов не отличается особой сложностью, а это позволяет заняться ремонтом самостоятельно. В одних случаях нужно разобрать насос и заменить испорченную деталь. Иногда требуется заклеить трещину в баке, а порой достаточно просто проверить наличие электроэнергии. В каждом конкретном случае нужно определить, почему насос не качает воду, и найти «рецепт» решения проблемы. Если найти приемлемое решение проблемы не удалось, нужно обращаться к специалистам.

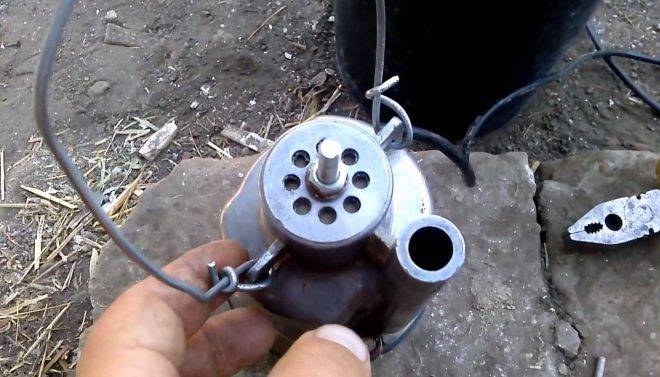

Как правильно разобрать

Отключив от электричества, приступаем к раскрутке и отсоединению всех шлангов подачи и нагнетания жидкости. Разборка устройства осуществляется поэтапно:

Первый этап. Разделяем качающий узел от электродвигателя.

  • Крепится мотор на четыре болта, фиксирующих юбку фланца агрегата.
  • Открутив болты, легким постукиванием по фланцу снимаем двигатель.
  • Отделив соединение, станет видно вращательную втулку.
  • Получается две части станции: на одной рабочее колесо с распределительным узлом, на другой – мотор.
  • Резиновую прокладку аккуратно вынимаем и протираем влажной тряпкой.
  • Вал в двигателе нужно провернуть, чтобы посмотреть, все ли подшипники вращаются.

Второй этап. Снимаем крышку реле старта.

  • Обычно крепеж состоит из одного-двух винтов, закручиваемых крестовой отверткой. Под крышкой скрывается вся подноготная.
  • Два штурвала с пружинами для регулировки давления.
  • Реле управления подачи энергии на блок.
  • Снимаем защитный кожух вентилятора охлаждения двигателя. Часто экран ничем не фиксируется, а просто насаживается на заднюю стенку мотора.
  • Иногда есть пара мелких шурупов, которые без труда можно выкрутить.

Третий этап. Откручиваем прижимную гайку рабочего колеса и снимаем диск с оси.

  • Вынимая вал, придется тихонько по нему постучать молотком со стороны крыльчатки.
  • Ось выйдет вместе с вентилятором охлаждения и подшипниками.

Четвертый этап. Разбор распределительной камеры насоса.

Корпус изготовлен из чугуна или стальной, очень редко встречается нержавеющий металл.

  • Разделив станцию на две части, уже станет видно всю внутреннюю часть камеры смешивания.
  • Откручиваем все сопутствующие патрубки для прочистки резьбовых соединений.

В результате проделанной работы мы получим полностью разобранное устройство. Теперь можно приступать к диагностике каждого узла по отдельности и устранению неполадок.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
