Футеровка печи отопления — что это такое и как сделать своими руками

Мелкий ремонт

Если через трещину выходит дым, это крайне опасно для проживающих в доме

Даже для устранения небольших неисправностей нужна определенная подготовка. В соответствии с планом работ приобретают расходные материалы, проверяют наличие необходимых инструментов и сменных насадок. Рекомендуется сделать общий осмотр для выявления иных недостатков. Следует ознакомиться с технологиями мелкого ремонта печи из кирпича своими руками совместно с методиками распознавания дефектов.

Заделка трещин

Нарушение герметичности сопровождается ощутимым ухудшением состава атмосферы в помещении, характерными следами копоти. Устраняют проблемы следующим образом:

  • очищают поврежденный участок, удаляют плохо присоединенные осколки штукатурки, углубляют щели на 1,5-2 см;
  • создают рабочий раствор по пропорциям (в частях): песок (10), цемент (1), глина (3);
  • смачивают трещину водой, втирают подготовленный раствор;
  • выравнивают поверхность.

Для точной локализации повреждений следует предварительно протопить печь. Нужно заранее подготовить соответствующие материалы (инструменты), если предполагается восстановление декоративного покрытия.

Замена подового кирпича

Топка сложена из красного кирпича – это нарушение технологии, нужна замена

Поврежденный элемент конструкции извлекают полностью, удаляют по периметру отверстия старый раствор. Подбирают подходящий кирпич, проверяют соответствие размеров и наличие достаточных промежутков для корректного монтажа. Для укладки пользуются жидким раствором. Его нужно подготовить по аналогии с оригинальной смесью, которая применялась при строительстве печи.

Замена отдельных кирпичей

Обеспечивается соответствие кирпичей и состава строительного раствора компонентам общей конструкции. Одновременно проверяется устойчивость соседних элементов.

Замена колосниковой решётки

Со временем колосники прогорают, поэтому их меняют на цельную решетку

Ремонт кирпичной печи своими руками выполняют с учетом неравномерного расширения отдельных элементов при нагреве. Приобретенный колосник монтируют с зазорами со стороны торцов. По периметру оставляют технологический промежуток (4-6 мм), который заполняют песком. С учетом особенностей определенной конструкции обеспечивают нормальное положение установленной детали, контролируют уклоны.

Перекладка футеровки

В этом случае нужен предварительный демонтаж печи. Далее вынимают кирпичи, удаляют раствор, очищают рабочие поверхности. Восстанавливают кладку по исходным чертежам.

Ремонт борова

По стандартной схеме этот элемент конструкции располагается в чердачном помещении, поэтому до начала работ нужно обеспечить хорошее освещение. При проверке особо внимательно проверяют Г-образный переход в горизонтальный участок. Если обнаружены крупные трещины (1,5-2 см), мелкий ремонт не подойдет. В этой ситуации выполняется перекладка соответствующей части либо всего борова.

Дверь можно поставить с жаропрочным стеклом, чтобы наблюдать пламя

Замена или крепление топочной дверки

Алгоритм действий:

  • полностью демонтируют крепежные элементы;
  • очищают рабочую зону;
  • с применением электродрели сверлят отверстия;
  • устанавливают держатели из проволоки, дверцу;
  • выступающие части проволочных фиксаторов сгибают в швы, чтобы обеспечить углубление в структуру строительной конструкции на 1,5-2,5 см.

Замена колосниковой решетки

Ремонт потерявшей свои эксплуатационные качества колосниковой решетки элементарен. Для этого ее убирают, очищают пазы от золы и кладут новую решетку. Если старая решетка была установлена с некоторым наклоном, то новую монтируют аналогично. При этом по всему периметру между соседними кирпичами кладки и колосниковой решеткой оставляют промежуток шириной от 5 мм и более, чтобы туда засыпать песок, золу либо уложить керамический изоляционный шнур.

Такой шнур выдерживает нагрев до температуры, превышающей 1000 °С. Его укладывают в паз между решеткой и кладкой и фиксируют термостойким клеем.

Футеровка кирпичной печи

Проблемы при футеровке топочной части возникают не только у металлических печей, кирпичные печи также обладают некоторыми особенностями. При больших температурах в печи может произойти термическое растрескивание, когда нагретые внутренние слои выталкивают холодные наружные со своих мест. Наружные стенки, которые сохраняют форму печи и играют роль «бандажа», под воздействием расширенных внутренних слоев расходятся в стороны. При этом образуются трещины и разрушение отдельных кирпичей, что также может привести к выходу угарных газов в помещение.

Растрескивание усугубляется тем, что глина, применяемая для соединения наружного слоя кирпичей, обладает низкой адгезией и расширяется при нагреве значительнее, чем сами кирпичи. Соответственно, при перегреве шов разрушается. Правильнее использовать более пластичный раствор при создании печи с отдельным его испытанием, когда два кирпича соединяются между собой полученным раствором и обжигаются при высокой температуре. После испытания проверяется адгезия раствора, его расширение и растрескивание. И уже на основании полученных результатов либо изменяется состав раствора, либо, если результат испытания удовлетворителен, раствор используется для создания всей печи.

Сравнительная таблица футеровочных материалов

Материалы
Удельный вес продукта (плотность), кг/м3
Возможная рабочая температура, макс., 0C

Кирпич обычный глиняный
1600
700

Вата базальтовая
100
750

Слой из вермикулита
150-250
1100

Шамот (раствор или готовый кирпич)
1800-2000
1300

Каолин плотный
2400-2500
1400

Муллит (чистый/маты)
до 3030
1800 / 1600

ВАЖНО! В условиях производства – на металлургических и других предприятиях, где используется обработка сырья и готовых изделий горячим способом, печная защита чаще всего изготавливается из камня или шамотного кирпича. В «тесных» домашних условиях более приемлемы альтернативные варианты

Общие понятия о футеровке

Что же кроется под термином «футеровка»?

Футеровка — это облицовка внутренних поверхностей камер печи, постоянно контактирующих с открытым огнем. Задача этого облицовочного слоя — осуществлять защитные функции, предохранять внешние стенки от всевозможных термических, механических, химических и физических повреждений. Футеровку делают для защиты не только бытовых отопительных приборов — в горно-металлургической промышленности такая технология широко используется в мощных плавильных печах различной конструкции.

Кроме защитной функции, жаростойкие материалы, которыми облицованы внутренние поверхности топки, значительно снижают тепловые потери

Однако, здесь есть и «обратная сторона медали» — очень важно правильно рассчитать толщину футеровки, иначе стенки печи будут плохо прогреваться. А тепло будет просто уходить в дымовую трубу, а не в комнаты дома

Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры.

Способы футеровки и материалы для ее выполнения

Футеровка топок может производиться различными способами. Наиболее подходящий из них выбирается в зависимости от материала, из которого построена печь, и от того, когда решено произвести операцию укладки защитного материала.

Итак, методы создания защитной облицовки заключаются в следующем:

  • Облицовка внутренних поверхностей кирпичом или панелями из жаропрочного материала, имеющими низкую теплопроводность. Этим способом процесс футеровки может быть проведен как при постройке печи, так и уже в готовом отопительном сооружении.
  • Нанесение на внутренние поверхности стенок топки различных жаростойких растворов. Этот способ применяют тоже в уже готовых приборах отопления или же в кирпичных — при их постройке.
  • Установка теплоотражающих экранов — этот способ футеровки эффективен для банных металлических печей-каменок. Если же использовать экраны в других моделях печей, то это может привести к снижению их эффективности, так как выработанное тепло не будет прогревать стенки, а, отражаясь внутрь топки, уйдет в дымоходную трубу.

Защитные материалы для футеровки печей, каминов и котлов изготавливаются из глины или измельченных или переработанных горных пород. Они подразделяются на классы, в зависимости от их основы.

— «А» — это материалы, изготовленные на основе кремнезема.

«В» — для основы этих футеровочных составов, кирпичей или панелей используется специально подобранная глина.

«С» — комбинированная футеровка, изготавливаемая из нескольких компонентов, не подходящих под класс «А» или «В».

Что требует большего внимания: печь на даче, деревенская дровяная или банная?

Особенно большим температурным нагрузкам подвергаются печи, в которых сжигают каменный и бурый уголь.

Через несколько лет после постройки ремонт требуется банным и дачным печкам. Интенсивное температурное воздействие испытывают отопительные приборы, в которых почти круглосуточно выпекают формовой хлеб, караваи и пиццу.

Итальянские помпейские печи строят во многих странах. Пицца, выпеченная в таких сооружениях, имеет особый вкус и запах. Эта печь обычно строится на открытом воздухе. Еда готовится под кирпичным сводом, под действием огня и жара нагретых кирпичей. Существует два вида помпейских печей — неаполитанские (с низким сводом, предназначенные в основном для выпечки пиццы) и тосканские (с высоким сводом, который позволяет поставить внутрь горшок или кастрюлю и приготовить не только пиццу, запеченное мясо и рыбу, но и супы).

Большие промышленные

В всех больших промышленных печах назначение футеровки – уменьшить теплопотери и воздействие высоких температур на корпус (кожух) печи. В обжиговых печах футеровка служит еще теплоаккумулятором, обеспечивающим оптимальный режим обжига (плавное нарастание температуры), а также инфракрасным (ИК) излучателем, равномерно прогревающим обжиговую камеру.

Гораздо сложнее задачи футеровки металлоплавильных печей. Она и здесь должна хорошо излучать ИК, чтобы сильнее греть шлак. Качественный металл выплавляется только тогда, когда слой расплавленного шлака нагрет существенно сильнее жидкого металла. Но в то же время футеровка промышленных печей для выплавки металла не должна смачиваться расплавленным шлаком и самим металлом, быть химически инертной по отношению к ним и не выделять вы расплав вредных примесей. Дополнительно – быть прочной, чтобы выдерживать свой собственный огромный вес, т.к. экономическая эффективность металлоплавильных печей растет с увеличением из размеров. Поэтому, напр., для футеровки различных частей доменных и сталеплавильных печей используется не менее 7 видов футеровочных материалов (см. рис.).

Схемы футеровки доменной и сталеплавильной печи

Футеровка промышленной печи сложная и ответственная работа. Даже имея 3-4 летнее профтехобразование по этой специальности, нужно поработать в бригаде еще несколько лет учеником или (неформально) подмастерьем, т.е. на низших разрядах, прежде чем быть допущенным к самостоятельной работе. Поэтому, если вас интересует, чем и как футеруются промышленные металлоплавильные печи, начать можно с Википедии (wikipedia.org/wiki/Футеровка), там это изложено достаточно вразумительно, или Металлопедии. Что касается небольших обжиговых печей, то они футеруются как и металлические технологические (см. далее), а мы пойдем дальше – к футеровке, которую можно сделать своими руками.

Варианты осуществления футеровки


Футеровка топки камина шамотом

Процедуру проводят разными способами, самый подходящий выбирают с учетом материала, из которого изготовлена печь либо камин. Также на выбор влияет время проведения укладки облицовочного слоя.

Облицовка внутренней части печи готовыми кирпичами шамота

Шамотные материалы считаются наиболее популярным способом для футеровки приборов отопления. Шамот представляет собой специальную глину, обожженную при максимальной температуре до 1500 градусов. После нагретый природный материал измельчают, затем изготавливают из него панели, кирпичи либо сухие смеси. Покупатели чаще выбирают шамотные материалы из-за их качества, эффективного применения и доступной стоимости.

Монтаж теплоотражающих экранов

Ставить экраны, отражающие тепловое излучение, целесообразно на стенки банных печей-каменок из металла. При использовании их в печных агрегатах другого типа низкая эффективность экранов может значить, что они были установлены неправильно. Вырабатываемое тепло не будет прогревать стены полностью и вместо этого начнет уходить в дымоходную трубу с учетом модернизации системы.

Применение обтесанного камня из натуральных горных пород

Камни из натуральных горных пород относятся к материалам класса А, чаще всего для облицовки используется песчаник, кварц или гранит. Рекомендуется использовать их для футеровки топок каминов, а не печей, поскольку эти материалы имеют низкий уровень теплопроводности и растрескиваются под воздействием сильного огня.

Использование рулонных материалов или пластин

Специальные пластины и рулонные материалы подходят для поверхностей с низкой теплопроводностью. Футеровку такого типа можно проводить во время постройки печи или в уже готовом отопительном приборе.

Покрытие стенок специальными растворами или веществами

Вещества или растворы с повышенной устойчивостью к огню наносят на внутренние поверхности стен печных топок. Это могут быть сухие смеси, из которых нужно готовить огнестойкий раствор, или термостойкая клеевая масса, используемая также для шамотной кладки и стен из кирпича.

Раствор для футеровки Карбид кремния огнеупорный


Теплоотражающий экран

Описание процесса и предназначение футеровки

Футеровка – это защита от прогорания внутреннего объема печи, производится шамотным кирпичом

Футеровкой называют облицовку внутренних стенок камер в печках, которые постоянно контактируют с пламенем. Она необходима для печных агрегатов из кирпича, который начинает обгорать и крошиться по причине потери влаги, а также для металлических печек и котлов твердотопливного типа. Перегородки топок из стали и других металлов больше подвержены прогоранию, из-за этого многие производители дополняют их шамотными либо каолиновыми экранами.

Футеровка топки печи шамотным кирпичом или другим материалом помогает защитить стены от механических, химических, термических или физических повреждений. Дополнительное покрытие помогает снизить тепловые потери, но для этого нужно точно рассчитать толщину слоя, в противном случае стенки будут прогреваться не полностью. Слишком плотные слои футеровки снижают КПД печи, поскольку потоки тепла в такой ситуации будут выходить на улицу через дымоотвод, а не оставаться внутри помещения.

Особенности футеровки для различных типов печей

Для каждого типа печей или отопительных котлов футеровка имеет определенные особенности. Рассмотрим наиболее распространенные варианты:

  • Футеровка металлических печей
  • Футеровка кирпичный печей
  • Футеровка парового котла

Футеровка металлических печей

Если топочная печи делается металлической, необходимо принимать во внимание различное тепловое расширение материалов. Между футеровкой и сталью следует обязательно оставлять небольшой зазор, иначе постоянное колебание размеров железных стенок разрушит кладку

Оставленная полость должна быть не пустой. Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении.

Делая футеровку металлических печей, кирпич иногда укладывают с обеих сторон. Ответ на вопрос о целесообразности подобного решения обосновывается следующим образом: улучшается прогревание печи и увеличивается уровень безопасности. Однако подобный подход ошибочный:

  • Кирпич обладает низкой теплопроводностью
  • Кирпич теплоемок

Анализируя вышеназванное, можно прийти к выводу, что футеровка металлических печей с обеих сторон приведет не к теплозащите, а теплоизоляции. Более того, внутрь топочной не будет поступать охлажденный воздух, что может привести к прогару поверхностей.

Читайте так же о том как сделать печь шведку своими руками

Кирпичной печи

Мнение о том, что обустройство футеровки кирпичной печи значительно проще, чем металлической, ошибочно. Подобные работы также обладают некоторыми особенностями, не учтя которые рассчитывать на продолжительную службу конструкции не придется.

Укладывать футеровку вплотную к кирпичам, являющимся элементами наружных стенок, нельзя. Причиной подобных последствий является выталкивание наружных слоев расширяющимися внутренними. Усугублять растрескивание способен тот факт, что глина обладает низкими показателями адгезии и расширяется больше, чем кирпич.

Если футеровка будет некачественной, это приведет к неприятным последствиям:

  • Перегрев наружных поверхностей станет следствием растрескивания швов и образования трещин
  • Последние, в свою очередь, послужат причиной утечек угарного газа внутрь помещения, но не в дымоходную трубу

Помимо качественной футеровки, выкладываемой из шамотного кирпича, особое внимание уделяется качеству швов и используемой глине. Необходимо склеить между собой 2-3 кирпича и обжечь высокими температурами

Данное действие позволит наглядно определить, как будет вести себя собранная конструкция. Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания.

Парового котла

Иногда футеровку необходимо выкладывать не для классических каминов и печей, а топочных паровых котлов. В этом случае выбирают одну из 3-х ее разновидностей:

  • Тяжелая
  • Облегченная
  • Натрубная

Тяжелая футеровка и что это значит – один из волнующих вопросов. К ней прибегают, когда котлы имеют слабое экранирование. Иногда внутри топочной температура может превышать 1200 градусов, становясь причиной возгораний внешних материалов. Выкладывать тяжелую футеровку необходимо из 2-3 слоев шамотного кирпича. Подобная защита позволяет снизить температуру снаружи до безопасных 60-80 градусов.

Если кирпич укладывается всего в один слой, футеровку называют облегченной. Однако каждый из поясов необходимо опирать на промежуточную балку или каркас котла. Затем поверхность отопительной установки окутывается негорючими материалами и накрывается металлическим листом. Благодаря такому сочетанию удается уменьшить наружную температуру и увеличить КПД котельной.

Самой простой считается натрубная футеровка. Для ее обустройства необходимо приготовить вязкую негорючую массу и нанести на трубы в 2-4 слоя. Чтоб конструкция лучше противостояла тепловому расширению, укладывается армирующая сетка.

Сам себе мастер

Конечно, для устройства футеровочного слоя в домашнем очаге можно прибегнуть к услугам специалистов, но при некоторых навыках работы и соответствующих знаниях эту операцию можно провести самостоятельно.

Футеровка из кирпича

Футеровка печи своими руками из шамотного кирпича выполняется с учетом следующих особенностей:

  • Кирпич аккуратно выкладывается «ребром на ребро», без сдвигов элементов кладки относительно друг друга, вдоль всех стенок внутренних топки.
  • Швы между отдельными кирпичами заполняются раствором на основе шамота и глины.
  • Если основная кладка также выполнена из кирпича, то футеровочный и основной слой стыкуются посредством одного вертикального шва, но без перевязки.
  • Если же материал самой топки – металл (чугун или сталь), то между ее стенками и кладкой следует в обязательном порядке оставлять небольшой зазор, рассчитанный на температурные расширения металла, – иначе регулярные нагревы и остывания могут в скором времени ее разрушить.

Отделка шамотным кирпичом происходит по схеме – вдоль всех стенок с зазором с учетом расширения материалов

Старая кладка из шамотного кирпича подлежит регулярным осмотрам и ремонту изношенных участков, который проводится посредством затирки раствором из шамота и глиноземистого цемента.

Из рулонного материала

Выгода использования рулонных материалов (а также пластин и матов) заключается в том, что они занимают очень мало места и не «крадут» общего объема, необходимого для закладки топлива и прохода дыма. Стандартная толщина большинства из них не превышает 1 см (например, толстый каолиновый картон бывает толщиной до 7-ми мм). Чтобы провести необходимые работы, нужно помнить, что:

  • Количество необходимых для футеровки материалов рассчитывается с учетом их линейного расширения при нагреве.
  • В некоторых случаях возможна укладка полотна в 2 слоя, но для бытовых потребностей это совсем не обязательно.
  • Отдельные пластины крепятся элементами армирования – металлическими штырями, которые вставляются в заранее проделанные канавки.
  • При отделке огнеупорными матами или пластинами следует соблюдать последовательность их крепления: сначала покрывается дно, затем боковая поверхность, а потом «потолок» топочного отдела.

Внутренняя отделка может проводиться базальтовым картоном

Обмазка растворами

Обмазка огнеупорными растворами дает еще более тонкий слой футеровки. Для такого способа характерны следующие нюансы:

  • Для приготовления растворов обычно используются сухие составы шамотных, муллитовых либо корундовых смесей, которые затем разбавляются водой до нужной консистенции.
  • После нанесения раствор должен пройти обжиг в естественных условиях (при работе печи) либо с помощью паяльной лампы. Во втором случае работы проводятся до появления твердой корочки.

Заранее продуманная защита печи станет гарантией тепла и уюта на долгие годы

Возможные причины неполадок печи

Старую печь можно отремонтировать полностью или переложить некоторые ее узлы

Типовые неприятности объясняются различными повреждениями конструкции. При появлении трещин нарушается герметичность. Ухудшение тяги провоцирует засорение системы дымоудаления. Большая разница температур (внутри канала и окружающего воздуха) способна повредить со временем даже качественную кладку. В отдельных ситуациях дефекты образуются по причине ошибок пользователей в процессе эксплуатации.

Чтобы правильно отремонтировать печку, нужна предварительная проверка

Рекомендуется обратить внимание на сравнительно редкие конструктивные проблемы:

  • при одинаковой высоте расположенных рядом труб дым засасывает второе (неработающее) отверстие;
  • производительности приточной вентиляции может быть недостаточно для одновременного функционирования нескольких отопителей;

  • нормальному перемещению воздуха в топку препятствует близко установленный лестничный проем;
  • вывод вытяжной вентиляции сделан в один канал с удалением дыма;
  • превышено допустимое количество поворотов трубы под углом 90°;
  • поддувальные отверстия установлены слишком близко к топочной дверке;
  • выходной канал создан недостаточно высоким, слишком узким (широким).

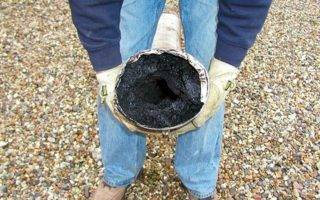

Препятствие для дыма может создавать отложения сажи внутри трубы

Рекомендуется уточнить внешние условия. В приведенных ситуациях потоки ветра могут провоцировать принудительное «заталкивание» дыма внутрь здания:

  • труба установлена неправильно по отношению к выступающему коньку крыши;
  • паразитные завихрения создает крупное дерево, другое строение.

О клее и растворе

На долговечность и эффективность футеровки печи кроме качества и технических характеристик материалов оказывает влияние их правильная укладка. Любые нарушения в технологии внутренних облицовочных работ топки могут привести к изменению свойств и структуры окружающих стройматериалов, выходу угарных газов в жилые комнаты.

Раствор

При обмазке топки термостойкими растворами на стенках образуется монолитный очень тонкий защитный слой, являющейся лучшим ограждением рабочей поверхности от воздействия огня. Однако такому монолиту быстрее потребуется ремонт, чем для кладки из штучных изделий.

Для изготовления футеровки по такой технологии существует несколько правил:

  1. Готовят раствор из сухих смесей шамотного, муллитового или корундового типа, разбавляемых водой до консистенции густой сметаны. Реализуются они обычно в бумажной упаковке, на которой нанесена информация о пропорциях компонентов, характеристиках смеси, инструкция производителя о применении.

    Консистенция раствора для футеровки

  2. Нанесённый слой раствора вначале обжигается паяльной лампой или при кратковременном нагреве печи до образования твёрдой корки.
  3. При футеровке печи шамотным кирпичом стыковочные швы должны заполняться на всю высоту кладки.

Расход готового раствора на 1 м³ кирпичной кладки ориентировочно составляет 100 кг.

Огнеупорный клей

Продажа огнеупорного клея для футеровки осуществляется в пластиковых ёмкостях весом 2 — 50 кг. До начала работ по футеровке ведро с клеем нужно вскрыть и перемешать содержимое до полной однородности.

Далее:

  • Клеевая масса наносится только на предварительно увлажнённую поверхность шпателем. Толщина слоя не должна превышать 3-х мм.
  • Если планируется обмазывать клеем всю полость топки, то обмазку выполняют слоями с временным промежутком между нанесением не менее 15 минут.
  • Для приклеивания базальтового картона на горизонтальные участки клеевой состав можно разбавить водой на 15%, но не позднее, чем за 12 ч до начала работы с клеем.
  • В зависимости от структуры обрабатываемой поверхности и толщины клеевого слоя на 1 м² расходуется от 1 до 4 кг клея.
  • Время полного застывания слоя клеевой массы с толщиной в 3 мм при температуре выше 25ºС составляет 24 часа, при температуре свыше 90ºС — 6 часов.

Производственная футеровка и свойства материалов

На производстве, в металлургии, футеровка индукционной печи выполняется с использованием особых, прессованных шамотных кирпичей. Они очень износостойкие, не дают усадки и хорошо выдерживают термоудары. Применение шамотного кирпича позволило добиться большой экономии средств и намного удешевить процесс производства металлов.

Индукционная печь

Индукционная печь

В таблице приведены свойства некоторых огнеупорных материалов

МатериалПлотность кг/м3Максимальная рабочая температура °С
Шамот         1800-2000            1300
Кирпич глиняный             1600              700
Вермикулит          150-250            1100
Базальтовая вата             100              750
Каолин плотный       2400-2500             1400

Бытовые проблемы – футеровка как решение

В быту людям обычно приходится решать более простые задачи. На самом последнем этапе, догорание углей, происходит перегрев низа металлической печки, иногда докрасна. Человек решает  своими руками обложить изнутри перегревающуюся стенку.

Но и в этом случае приходится решать вопрос, до какого уровня выполнить футеровку, оставить ли зазор и как при этом закрепить кирпичи?

Конкретно в данной ситуации вопрос можно решить следующим образом:

  • Если позволяет ширина топливника, по его периметру укладываются шамотные кирпичи стандартного размера – 250Х150Х65 мм. При этом кирпич укладывается к стенке плашмя. Можно уложить вертикально, с высотой 250 мм или горизонтально на 120 мм.
  • Для того чтобы кирпичи надежно зафиксировать между собой, используется простой способ. С помощью шлифовальной машинки делается пропил в части соединения, и кирпичи скрепляются с помощью вставленного металлического шипа подходящего размера.

Устройство футеровки: температура и металл

Особое внимание стоит обратить на то, что термическое линейное расширение металла намного больше, чем у кирпича. Поэтому все металлические части, подверженные нагреву, должны иметь свободное пространство для расширения

При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна. Можно для этой цели использовать асбест.

Ошибочная защита. Последствия

Очень часто встречается такая картина. Металлическая печь обкладывается кирпичом с применением глинистого раствора, да еще и без зазора. Мотивируется это обеспечением безопасности и улучшением прогрева печи.

Металлическая печь с кирпичной обкладкой

Это совершенное заблуждение!

  • Во-первых, кирпич очень теплоемок.
  • Во-вторых, у кирпича низкая теплопроводность. Что происходит во время работы такой печи?

Кирпич просто исполняет роль теплозащиты. Основное тепло, вырабатываемое печью, из-за переизбытка в топке просто вылетает в трубу.Ко всему прочему, отсутствие зазора мешает проникновению охлаждающего воздуха к металлическим стенкам печи, что однозначно приводит к их прогару, а расширение металла приведет к растрескиванию кирпичной защиты.

Как итог, угарные газы начнут поступать в помещение.

Не всегда кирпич: смеси для футеровки

В последнее время большой популярностью стали пользоваться банные «лепные» печи различных форм. В основном такие печи устанавливаются в банях, выполненных в стилизованном «сказочном стиле». Изготавливают такие печи, используя старинный метод, называемый – глинобитным.

После естественной просушки глины производится обжиг печи изнутри с применением дров. Наружная часть обжигается с помощью паяльных ламп до образования корочки. Очень удобно выполнить футеровку таких печей, применяя специальные составы.

Это могут быть сухие смеси:

  • Шамотные.
  • Муллитовые.
  • Корундовые.

Данные составы можно прекрасно использовать для изготовления прямо на месте различных огнеупорных изделий, футеровок в том числе. Сплошная, монолитная футеровка, изготовленная из данных материалов, намного превосходит по своим качествам шовные футеровки печи, выполненные с помощью шамотного кирпича.

Футеровка без отрыва от производства

В настоящее время существует ряд технологий, при которых футеровка или восстановление футеровки производится без остановки печи. Составы наносятся с помощью «набрызга» прямо на раскаленную поверхность или методом торкретирования.

Данный способ в основном применяется на производстве, что позволяет без остановки процесса производства выполнить при необходимости футеровочные работы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
