Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

Конструкция #3 – ручная помпа с боковым изливом

В предыдущей конструкции есть один, но существенный недостаток. Излив двигается вместе со штоком. Эта конструкция не намного сложнее, но гораздо удобнее.

Гильзу необходимо усовершенствовать. Добавить в конструкцию тройник ПВХ д. 50мм с отводом 35 градусов. Тройник необходимо вставить в верхнюю часть гильзы. В штоке, около поршня, сверлим несколько дырок большого диаметра, главное, не перестараться и не нарушить жесткость всей конструкции.

Поршень двигаясь вверх выталкивает жидкость в выходную трубу. Верхняя крышка служит опорой тяге поршня

Теперь вода начнет изливаться в пространство между штоком и гильзой. При движении поршня вверх вода начнет поступать в излив.

Виды приборов для перекачки воды

Одной физической силы, применяемой для подъема воды наверх, мало, так как процесс становится тяжелым и трудоемким. Поэтому человечеством давным-давно придумано множество устройств, облегчающих подъем жидкости из колодца или естественного водоема на поверхность.

Все приборы объединены общим принципом работы, в основе которого лежит взаимодействие системы клапанов.

Разновидностей ручных насосов очень много, но можно выделить четыре основные типа:

• поршневые;
• штоковые глубинные (разновидности поршневых);
• крыльчатые;
• мембранные.

Для изготовления в домашних условиях обычно выбирают первый вид, если нужно обслуживать колодец небольшой глубины (3-6 м), или второй, если необходимо поднимать воду из скважины с глубины 10-12 м.

Эти модели считаются максимально производительными, простыми в сборке и установке, надежными. Остальные имеют существенные недостатки, самым большим из которых считается недостаточная продуктивность.

Именно поршневые приборы заняли основную нишу среди заводского ручного оборудования, они популярны среди домашних умельцев.

Галерея изображений
Фото из

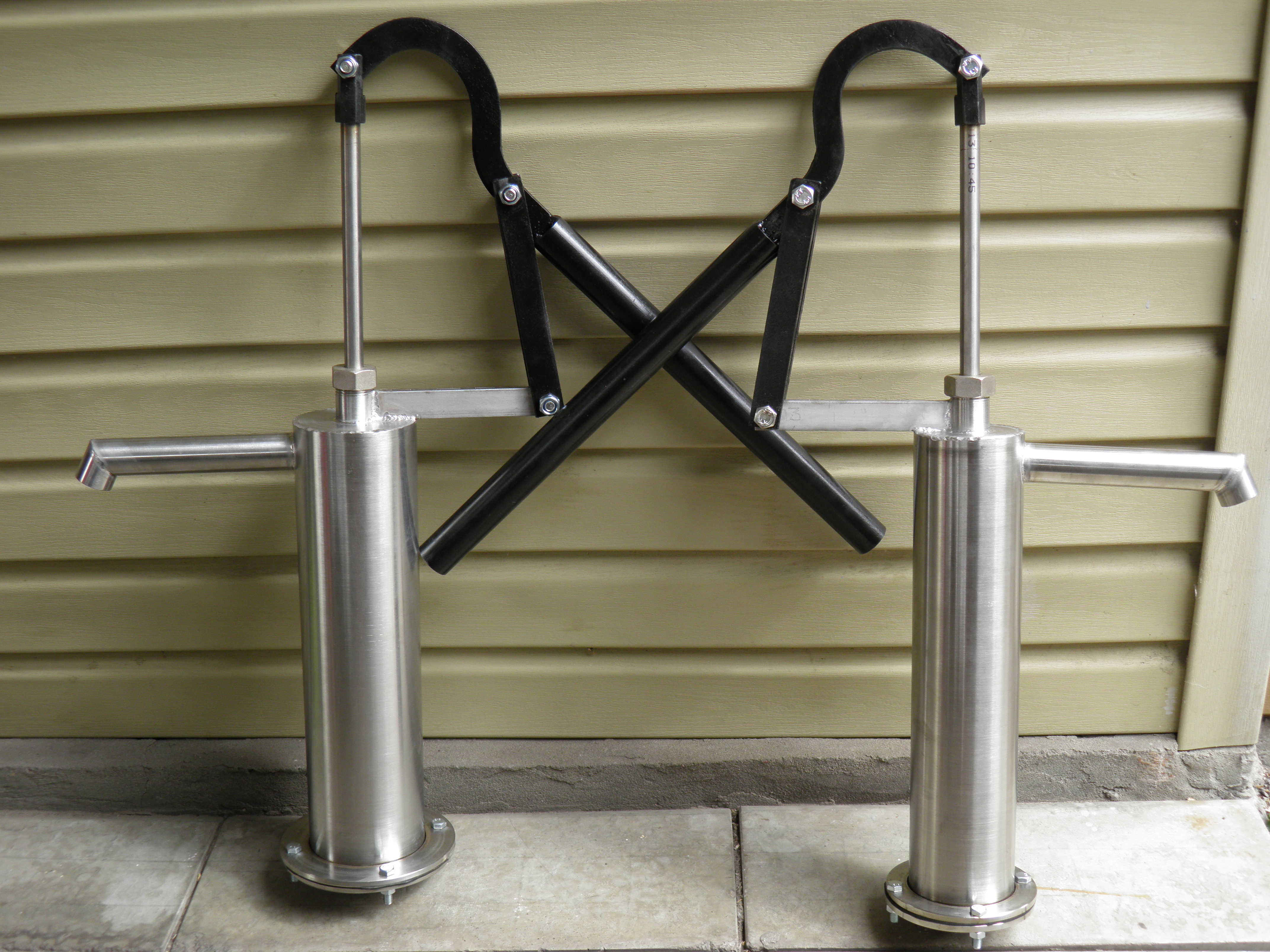

Элементом управления ручного устройства является длинная ручка, которая действует по принципу рычага. Она управляет штоком, который, в свою очередь, двигает вверх/вниз зафиксированный поршень, благодаря чему вода всасывается в трубу

Приборы, изготовленные в заводских условиях, состоят из чугунных или стальных элементов. Самостоятельная обработка чугуна практически невозможна, поэтому самоделки сваривают из стальных деталей и собирают из пластиковых труб

Вариантов подводки несколько, но самым популярным является монтаж трубы с обратным клапаном: одним концом она опущена в воду, другим присоединена к входному патрубку насоса. Выход жидкости осуществляется через другой патрубок, расположенный в верхней части

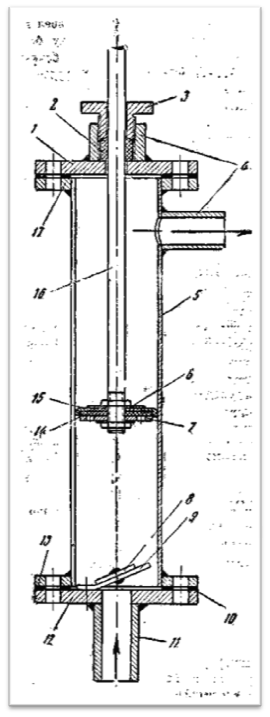

Корпус типового насоса имеет вертикальную форму. Его закрепляют или посадкой прямо на обсадную трубу, используя фланцевые/муфтовые соединения, или устанавливают на поверхности земли с помощью опорных профилей, замаскировав последние грунтом или декором

Принцип действия бытовой помпы

Материал изготовления поршневой модели

Способ соединения с источником воды

Как производится установка насоса

Преимущество поршневых насосов-колонок в простоте сборки и установки. Все детали, необходимые для изготовления корпуса и динамических частей, можно найти в хозяйстве или докупить.

А для соединения элементов в единое устройство обычно хватает домашнего инструмента: дрели, циркулярной пилы, ножовки, плоскогубцев, ключей. Сварочный аппарат при необходимости можно арендовать или взять на время у соседей.

Конструкция #8 — устройство из стиральной машины

Зачастую в хозяйстве остаются детали или даже целые агрегаты от старых вещей. Из уже ненужной стиральной машины можно извлечь центробежный насос. Такой насос отлично подойдет для откачки воды с глубины до 2 метров.

Необходимые материалы:

• центробежный насос от стиральной машины;
• лепестковый клапан от стиральной машины или самодельный;
• заглушка, бутылочная пробка;
• шланг;
• желательно разделительный трансформатор.

Если используется готовый клапан от стиральной машины, то его необходимо доработать. Одно отверстие нужно заглушить, например с помощью бутылочной пробки.

Лишние отверстия насоса необходимо заглушить. Если корпус металлический — заземление обязательное

Лепестковый клапан подсоединяем к шлангу и опускаем в приямок или колодец. Второй конец шланга подсоединяем к насосу.

Чтобы система начала работать, необходимо заполнить водой шланг с клапаном и сам насос. Осталось подключить трансформатор, и насос готов к работе.

Инструкция как изготовить ручной насос

Если нет возможности приобрести готовое устройство, механический насос для откачки воды можно изготовить своими руками.

Конструкция №1 – практичный переливной насос

Изготовить устройство можно из доступных подручных материалов:

• садового изливного шланга;
• ПВХ трубы соответствующего диаметра;
• верхней части пластиковой бутылки – 2 ед.;

Инструкция по сборке:

1. С отрезанных частей пластиковых бутылок удалить пробки. Из пробок достать резиновые уплотнители.
2. Один уплотнитель подрезается так, чтобы его диаметр стал меньше окружности пробки. В центре крышки проделывается небольшое отверстие диаметром 9 мм.
3. Подготовленный уплотнитель вставляется в крышку, которая вкручивается на горлышко бутылки, чтобы она плотно прижала уплотнитель. Получается простой лепестковый клапан.
4. В клапан насаживается пластиковая трубка, к которой фиксируется верхняя часть второй бутылки. С противоположной стороны устанавливается шланг.

Подобная конструкция работает по принципу поступательных движений вверх и вниз, после чего вода поднимается через заборный клапан по трубе к изливу. К потребителю жидкость поступает самотеком.

Конструкция №2 – самодельная помпа для воды с изливом

Агрегат предназначается для перекачки воды из водного источника – неглубокого колодца, резервуара, водоема и пруда.

Для выполнения работ потребуются:

• Труба канализационная диаметром 5 см, длиной – 65 см – 1 шт.;
• Отвод диаметром 2,4 см – 1 шт.;
• Заглушка диаметром 5 см – 1 шт.;
• Клапан обратного типа на 0,5 дюйма – 2 шт.;
• Труба канализационная ППР диаметром 2,4 см – 1 шт.;
• Фиксирующие элементы – гайки, болты, саморезы, шайбы (диаметр 8 мм);
• Соединительный хомут – 3 шт.;
• Кусок резины – 1 шт.;
• Зажим – 3 шт.;
• Герметик – 2 баллона (1 для работы, другой – пустой).

Инструкция по сборке:

1. Изготовление гильзы, оснащенной клапаном. Для этого используется заглушка диаметром 5 см. По периметру трубы проделываются 10 отверстий диаметром 5 мм каждое. Из резины вырезается 4 круглых уплотнителя диаметром 5 см каждый. Уплотнитель фиксируется в центре заглушки болтами.
2. Заглушка устанавливается в канализационную трубу идентичного диаметра и фиксируется при помощи герметика на силиконовой основе и саморезов. Саморезы вкручиваются через основание гильзы. Обратный клапан монтируется в трубу ППР.
3. У использованного баллона от герметика срезается наконечник. Сам баллон слегка нагревается и вставляется в гильзу. Баллон монтируется на клапан обратного действия с другой стороны стрелки. Оставшаяся часть баллона срезается и фиксируется гайкой.
4. Подготовка штока. Длина штока должна превышать длину готовой гильзы на 55 см. В качестве штока используется труба ППР. Нижняя часть штока слегка разогревается, после чего монтируется на клапан. Стрелка на клапане направлена во внутреннюю часть штока. Труба плотно стягивается хомутом.
5. Завершающая сборка. В гильзу вставляется шток, в верхней части фиксируется заглушка, в нижней части – отвод диаметром 2,4 см. Отвод выступает в качестве надежной ручной опоры. К собранной конструкции подсоединяется шланг и выполняется пробная накачка воды.

Современные ручные водяные насосы решают комплекс задач, связанных с откачиванием воды для различных нужд. Правильный выбор подобного оборудования определяется целесообразностью его использования и основными техническими характеристиками.

Самодельный водяной насос из маслонасоса

При переезде из города в деревню сталкиваешься с вопросом полива огорода и водоснабжения дома. Тот, кто бесперебойно пользовался погружными насосами, прекрасно знает, насколько надежны разнообразные «Ручейки», «Роднички», «Гномы». Большинство вибрационных устройств не выдерживает и одного сезона активной работы, часто ломаясь уже через месяц после покупки. А пить хочется каждый день, и поливать огород тоже нужно, поэтому желательно иметь запасной насос на случай аварии. Конечно, можно держать в запасе отремонтированный водяной насос, который ранее отказал, и ему пришлось искать замену. А также вполне реально сделать водоперекачивающий агрегат своими руками.

Для того чтоб собрать самодельный водяной насос понадобиться:

1. небольшой электрический двигатель, мощностью максимум до 1,5 кВт;
2. электрический кабель или удлинитель;
3. водяная помпа или маслонасос;
4. систему передачи в виде ремня и шкивов или пальцев и полумуфт;
5. резиновые шланги или трубы.
6. стальная или деревянная тяжёлая основа.

Сборка насоса

Насосы шестеренные НШ32У-3 служат для нагнетания масла в гидросистемах многих машин:

• тракторы ЮМЗ, ХТЗ, МТЗ, ДТ;
• комбайны НИВА, Сибиряк, Кедр, Енисей;
• грузовые автомобили ЗИЛ, ГАЗ, ФАЗ, КрАЗ, МоАЗ;
• автосамосвалы КамАЗ, БелАЗ, МАЗ;
• экскаваторы;
• автогрейдеры;
• погрузчики;
• сельскохозяйственные машины;
• автопогрузчики.

Устройства НШ производятся с правым и левым вращением ведущего вала, но для установки на самодельную насосную станцию это их различие не имеет никакого значения, главное — правильно подсоединить всасывающий шланг к отверстию с надписью «Вход», а выпускной к выходу.

Характеристики маслонасоса НШ32У-3:

• Рабочий объём — 32 см куб.
• Давление номинальное на выходе — 16 МПа.
• Давление максимальное на выходе — 21 МПа.
• Частота вращения номинальная — 2400 об. в мин.
• Частота вращения максимальная — 3600 об. в мин.
• Частота вращения минимальная — 960 об. в мин.
• Номинальная подача — 71,5 литра в мин.

Можно предложить использовать взамен устройства НШ силовую установку гидроусилителя руля грузовика КрАЗ со схожими характеристиками. Этот насос также имеет шестеренное устройство.

Для самодельного водяного насоса пригодится электродвигатель от старой стиральной машинки мощностью 200–300 Вт. Старая «помощница» уже не может конкурировать с современными программируемыми аппаратами, а вот её электромотор и помпа ещё долго могут послужить.

Очень удобно, что большинство электродвигателей со стиралок можно подключить напрямую к сети 220 В без доработок, ведь у них имеются пусковые обмотки. Не забудьте только о надёжном заземлении металлического корпуса самого электромотора, он же работает рядом с водой. Обязательно подключайте любую самоделку к сети только через предохранители или автомат защиты.

Маслонасос отлично работает с водой! Не нужно заполнять заборный шланг водой, так как перекачивающие шестерни обеспечивают отличное всасывание с глубины 4 метра, производительность при этом — 2–2,5 м куб. в час. Заливная горловина на впускном патрубке совершенно бесполезна.

После работы насос рекомендуется просушить, чтобы шестерни не ржавели. Достаточно лишь 15–20 минут погонять его без воды на холостом ходе — на этом просушка и заканчивается.

Доработки самодельного насоса

Часто мощности самодельного насоса бывает недостаточной, и он не может поднять воду со скважины или глубокого колодца. Тогда можно решить проблему, воспользовавшись одним из способов увеличения напора на всасе:

1. Опустить насос как можно ближе к воде.
2. Провести с выпускного патрубка линию рециркуляции, и потоком с неё увеличить напор на всасе.

1. Компрессором поднять давление воздуха в заранее герметизированной скважине.
2. Подключить ещё один слабенький насос в тандем.

А что если отключат электричество? Тогда не мешало бы приспособить к самодельному насосу бензиновый двигатель от мотокосы, бензопилы или мопеда.

Рекомендуем:

https://youtube.com/watch?v=UJoNpNzrL2s

Назначение

При изучении принцип работы небольшого очистного сооружения, можно заметить одну закономерность. После откачки стоков на стенках выгребной ямы или колодца регулярно скапливаются отложения ила и других загрязнений. Такая среда способствует размножению вредных и болезнетворных микроорганизмов. Регулярное удаление нечистот из септика делает работу канализации более эффективной, создает благоприятную санитарную обстановку.

Применение оборудования заводского производства позволит
более эффективно справиться с поставленной задачей, но оно имеет довольно
высокую цену. В этом случае на дачном участке или в загородном доме можно
использовать самодельный
насос для откачки канализации. Правильная сборка устройства обеспечит эффективное
удаление стоков.

Печка-насос

Стоит понимать, что эта конструкция не предназначена для подогрева – она может использоваться, например, для полива огородных грядок.

Для изготовления такого насосного механизма понадобятся следующие материалы:

• металлическая бочка объемом 200л;
• отвод с запорным краном;
• резиновый шланг;
• сетчатый фильтр;
• паяльная лампа.

Изготовление печки-насоса осуществляется в несколько следующих последовательных действий:

• в нижнюю часть бочки врезается патрубок с запорным краном;
• сверху делается герметическое соединение бочки с резиновым шлангом;
• к другому концу шланга прикрепляется сетчатый фильтр, который опускается в водоем;
• под бочкой устанавливается паяльная лампа.

Принцип действия такого насосного механизма заключается в следующих важных моментах:

• бочка наполняется 5–10 литрами воды, а под ней разжигается паяльная лампа;
• образованный пар по шлангу будет вытеснять воздух в водоем;
• паяльную лампу тушат, и, соответственно, бочка начинает остывать, и как следствие, давление в ней начнет падать;
• результатом этих действий будет то, что в бочку начнет поступать вода из водоема.

Возможно, Вам будет также интересна статья о помпах для воды.

Статью о погружном насосе Ручеек читайте здесь.

Прочитав эту статью, Вы получите информацию о вибрационных насосах Малыш.

Переделка китайского насоса

Наверняка многие обожглись на покупках бесколлекторных насосов китайского производства. Аппараты неплохие, но часто ломаются: накрывается сама начинка насосов – электроника, залитая эпоксидной смолой. Китайская качалка служит максимум две недели на солнечном коллекторе. Немного войдя в курс принципа действия устройства, можно переделать китайские водяные насосы своими руками. Получится, как в поговорке «Хочешь, чтобы работало так, как надо – сделай все сам».

Китайский насосик

Как сделать насос для воды из китайского сломанного изделия? Прежде всего, разобрать насосик, посмотреть схему сборки. Из деталей для сборки нового устройства пригодится крыльчатка, её сложно сделать самому.

Новый самодельный насос для воды собирается из мощного двигателя советских времён, соединительной муфты и крыльчатки китайского производства. Творение устанавливается на солнечный коллектор, и вопрос с насосом отпадает на долгое время. Он будет работать производительно.

Важно! Переделанный насос для колодца своими руками нужно будет закрыть от пыли, которая является распространённой причиной поломок двигательного оборудования. Сделанный агрегат крепится и испытывается в действии

Такой самодельный насос отлично качает воду с двухметровой глубины. Его хватит на несколько лет для надёжной эксплуатации, учитывая то, как он работает циклически

Сделанный агрегат крепится и испытывается в действии. Такой самодельный насос отлично качает воду с двухметровой глубины. Его хватит на несколько лет для надёжной эксплуатации, учитывая то, как он работает циклически.

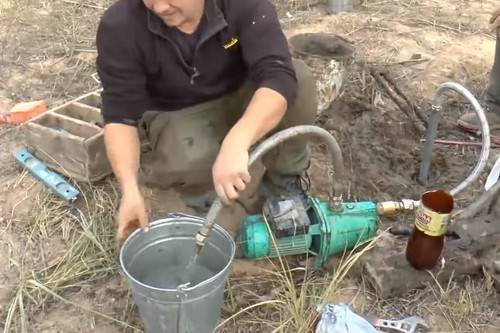

Для сезонного полива в основном используются устройства с минимумом изнашиваемых деталей:

• асинхронный центробежный насос, своими руками сделанный;
• трёхфазный бесколлекторный агрегат.

По популярности конструкция электронасоса центробежного для воды превосходит многие насосные устройства подобного назначения.

Сделать насос для перекачки воды, если разобраться, совсем несложно. Сделанный своими руками он станет надежным и эффективным средством для домашних нужд: полива, забора питьевой воды из скважины. Такая простая в техническом плане конструкция поможет сокращать расход электричества и воды.

Первый пуск и настройка работы агрегата

После выполнения установки насосного канализационного оборудования, подключения электропитания выполняется монтаж трубопровода. Затем необходимо провести испытание смонтированной системы, а также отрегулировать уровень, при котором поплавковый автоматический выключатель будет  отключать агрегат, защищая его от работы «на сухую».

Для этого ёмкость септика заполняется водой. При этом уровень жидкости должен быть на минимально допустимом для данного оборудования уровне. После этого наполнение резервуара продолжаем до отметки, на которой происходит срабатывание датчика и запуск насосного оборудования.

Испытания прибора позволяют проверить его работоспособность и правильность монтажа всей системы канализации. При обнаружении малейших неполадок их можно быстро и безболезненно устранить на этом этапе. После удачного проведения испытаний проводится герметичное закрывание приёмного колодца. Теперь канализационную систему можно смело эксплуатировать и быть уверенным в бесперебойной и надёжной работе насосного оборудования.

Менее популярные ручные модификации

Кроме поршневых моделей, которые прекрасно себя зарекомендовали в заводском и кустарном исполнении, используются и другие приспособления.

Они менее производительны, но интересны с точки зрения конструкции и принципа работы.

Существуют заводские модели, которые нецелесообразно изготавливать своими руками. Например, оборудование на основе крыльчатки. Такие приборы используются в промышленном секторе, для дачи они не очень удобны.

К тому же купить компактное металлическое устройство, внешне напоминающее закрутку для банок, обойдется не дороже, чем сделать самому.

Ни одна из рассмотренных конструкций самодельных насосов вам не подходит? Тогда рекомендуем посмотреть больше вариантов самоделок, изготовление которых мы рассмотрели в следующей статье.

Назначение ручных моделей

Основная цель применения оборудования насосного типа – перекачка воды из источника к определенным точкам: в жилой дом, баню, гараж, огород. На загородных участках источником чаще всего являются скважины и колодцы, реже – пруды и другие водоемы.

Все жилые или дачные дома можно разделить на три категории: постоянного, сезонного и периодического проживания. Не ко всем из них подведено электричество, а некоторые снабжаются нерегулярно.

Если обобщить все перечисленные факторы, то можно сделать следующие выводы:

• в домах постоянного проживания по умолчанию используется электроэнергия, поэтому основным оборудованием для перекачки воды является электронасос, а ручная модель – запасной резервный агрегат;
• если дача используется только летом и подведены силовые линии, то энергозависимый вариант также подходит идеально, а ручное приспособление играет второстепенную роль;
• дачный участок без электричества больше всего нуждается в оборудовании ручного типа.

Для орошения 2-3 клумб еще можно черпать воду ведрами, но чтобы обеспечить полноценный и ежедневный полив грядок, теплиц и газонов, необходим насос. Вот здесь и пригодится модель, для обслуживания которой нужна пара рук.

Сделать простейшую колонку можно самостоятельно, применив навыки сварки и сборки металлических или пластиковых деталей.

Образцом для изготовления собственной модели может стать заводское изделие, собранное из прочных чугунных или стальных запчастей, с удобной ручкой для использования

Некоторые умельцы сооружают надежное оборудование для скважин и колодцев, исправно служащее годами. Представляем обзор самоделок, для изготовления которых использовался подручный материал.

Вариант #4 – черная решетка для солнечной погоды

Вот уж для этого изделия потребуются специальные приспособления. Откуда, например, у вас возьмется черная решетка, в полых трубках которой содержится сжиженный пропан-бутан? Впрочем, если эта часть задачи будет решена, остальное не вызывает особых затруднений. Итак, решетка есть, и она соединена с резиновой грушей (баллоном), которая помещена в бидон. В крышке этого бидона имеются два клапана. Один клапан впускает воздух внутрь ёмкости, а через другой воздух с давлением в 1атм выходит в воздуховод.

Решетку действительно лучше делать черного цвета, потому что черные изделия всегда активнее нагреваются под ярким летним солнцем

Работает система так. Поливаем в солнечный день решетку холодной водой. Пропан-бутан охлаждается, а давление газовых паров понижается. Баллон из резины сжимается, а в бидон поступает воздух. После того, как солнце высушит решетку, пары снова раздуют грушу, а воздух под давлением начнет поступать через клапан прямо в трубу. Воздушная пробка становится своеобразным поршнем, который выгоняет воду чрез душевую головку на решетку, после чего цикл повторяется.

Конечно, нас интересует не сам процесс поливания решетки, а та вода, которая собирается под ней. Специалисты утверждают, что насос прекрасно функционирует даже в зимнее время. Только на этот раз в качестве охладителя используется морозный воздух, а нагревает решетку вода, извлекаемая из-под земли.

Ручные помпы с боковыми изливами

Данный способ прокачки воды избавляет конструкцию от одного незначительного недостатка предыдущей конструкции. Там вода течет из отвода, который является одновременно рукоятью. Это не критично, но неудобно. Чтобы избавиться от данного недостатка, нужно произвести модернизацию.

https://youtube.com/watch?v=videoseries

В верхнюю часть гильзы достаточно врезать тройник. В штоке высверливаются отверстия

Здесь важно, чтобы они не делали конструкцию недостаточно жесткой. При данной комплектации расстояние от гильзы до штока заполняется водой, которая перетекает и посредством излива извлекается из устройства

Этот способ более эффективен, нежели описанный ранее.

Электрический насос

Простой насос с электрическим двигателем на 12 вольт способен поднимать воду на высоту около 2 метров. Изготавливается электрическая помпа следующим образом.

приобретите электромотор омывателя стекол от автомобиля ВАЗ;

снимите крышку с омывателя и отпаяйте пару контактов от электромоторчика;

• далее, следует припаять к контактам двигателя провода и вывести их через крышку;
• нанесите герметик в место подсоединения крышки и плотно оденьте ее на двигатель;

• хорошо загерметизируйте отверстия, через которые выходят провода;
• удалите остатки герметика с корпуса и крышки насоса и оденьте на его патрубок, силиконовую трубку.

Насос готов к работе. Осталось подключить электрический водяной насос к источнику питания 12 В.

Совет! Для этих целей можно использовать блок питания от телевизионной антенны с регулятором. Последний позволит регулировать обороты двигателя и, соответственно – напор воды.

Возможные варианты ручных насосов своими руками

Существует множество вариантов поднятия воды на поверхность, и, соответственно, конструкции нужны в каждом случае разные. Все ручные насосы для перекачки воды, изготовленные кустарным способом отличаются лишь по сложности сборки конструкции. Для создания таковых не требуется особо богатая база технических познаний, достаточно приложить усилия и желание. Финансовая сторона вопроса просто ничтожна, а порой, достаточно будет наличие любых сподручных материалов, которых на даче предостаточно. Рассмотрим более подробно как сделать насос для воды своими руками для хозяйственных нужд.

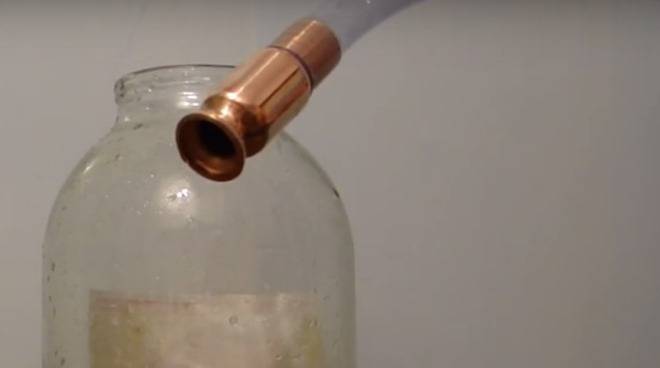

Мини насос для перекачки воды

Чтобы откачивать любую жидкость, особой популярностью пользуются приспособления, не требующие долгой сборки. Именно такой мини насос для воды можно быстро сконструировать из пластиковой тары из-под лимонада. Его удобство заключается ещё и в том, что отпадает потребность в электричестве. Пользоваться им можно постоянно, не ставя никаких ограничений на водные ресурсы.

Это наиболее простая конструкция из всего огромного перечня. Самодельную помпу для перелива воды возможно сделать своими руками всего за несколько минут. В качестве исходных материалов подойдут: резиновая трубка или шланг, горловины от пластиковых бутылок с крышками. Такое приспособление крайне необходимо иметь на любом приусадебном участке, где требуется частый и интенсивный полив.

Суть работы такого насоса состоит в перекачке жидкости из одной ёмкости в другую.

В первую очередь надо сделать клапан в виде капли. Берётся крышка и из внутренней прокладки вырезается круг меньшим диаметром, с маленьким сегментом сбоку. Заместо прокладки можно использовать обычную изоленту. Теперь в крышке от бутылки просверливаем дыру диаметром до 8 мм. Готовый клапан вставляется в крышку и завинчивается в неё обрезанное горлышко. Любую тоненькую трубку просовываем в отверстие клапана и поверх этого надеваем обрезок от другой бутылки, в форме воронки. С другой стороны, надевается отводящий шланг.

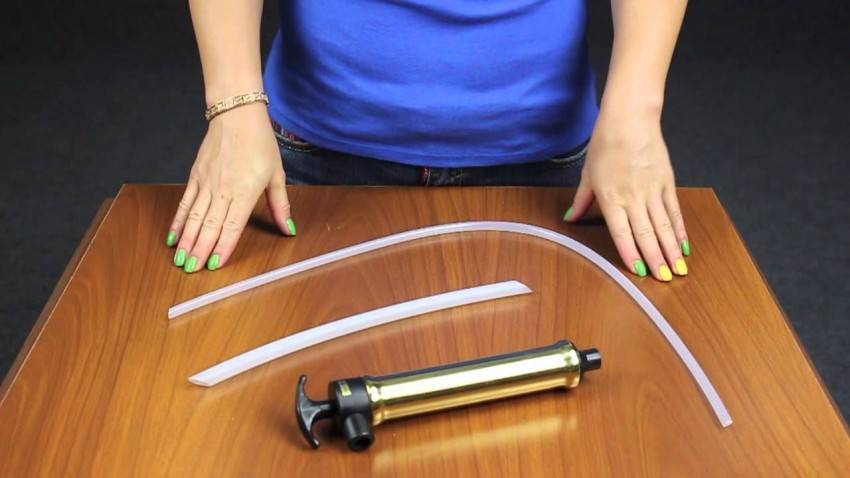

Теперь все готово к работе! Заборная часть погружается в ёмкость с водой и после одного резкого движения руки вверх и вниз, жидкость начинает подниматься по шлангу. Дальше ничего делать не надо, так как включается процесс самотёка.

По аналогичному принципу работает помпа для аквариума своими руками. С её помощью можно значительно облегчить откачивание грязной воды из ёмкости большого размера.

Практически все насосы осуществляют одинаковую функцию — это откачка воды из точки а в точку б. Так как не все в состоянии приобрести дорогой насос для снабжения своего хозяйства водными ресурсами, то становится актуальным и крайне необходимым изготовление помпы своими руками.

Откачка воды из колодца станет не столь утомительной, если для этого пользоваться подобными агрегатами. Поместив шланг для забора воды в любой водоём поблизости, колодец или яму, можно беспрепятственно весь сезон осуществлять полив. Это универсальное устройство удобно использовать для удаления лишней воды из подвала, для осушения ям и ещё для многого.

Ручной насос

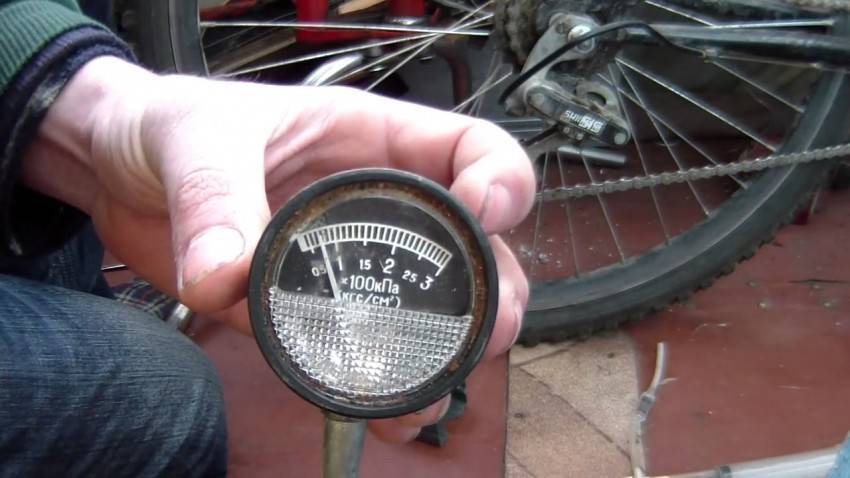

Собрать самодельный велосипедный насос на самом деле весьма просто. Для того, чтобы он работал нормально и не требовал приложения излишнего количества усилий, нужно тщательно подбирать размеры рабочих деталей.

Что понадобится для сборки:

• Труба длиной до полуметра, произвольного диаметра.
• Металлический диск на 2 мм уже диаметра трубы.
• Клапан.
• Шлаг.
• Толстая арматура.

Это будет скорее стационарный насос. При желании его можно сделать меньше и из более легких материалов.

С одной стороны трубу нужно запаять. В центр металлического диска приваривается арматура, удобной для эксплуатации длины. Высверливается отверстие, через которое будет закачиваться воздух. В него устанавливается клапан.

Для того чтобы диск двигался в строго вертикальном направлении немного выше клапана необходимо добавить подшипник, который будет контролировать движение. На боковой стороне трубы, около запаянного конца, просверливается отверстие для шлага вывода воздуха.

При желании можно установить крестовину с нижней части для большей устойчивости агрегата. Если происходят утечки воздуха вокруг круглого диска, можно использовать резиновую или силиконовую прокладку.

Конструкция #9 – водяной насос из компрессора

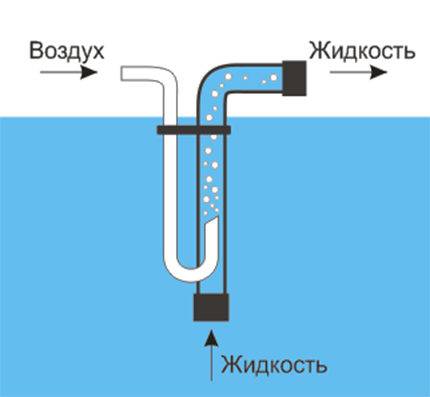

Если у вас уже пробурена скважина, есть воздушный компрессор, не спешите приобретать водяной насос. Его с успехом заменит конструктивно простое эрлифтное устройство.

Необходимые материалы:

• изливная труба д.20-30мм.;
• труба для воздуха 10-20мм.;

Принцип действия насоса, очень прост. В изливной трубе необходимо просверлить отверстие, расположить их нужно ближе ко дну. Отверстие должно быть в 2-2,5 раза больше по диаметру трубы для воздуха. Остается вставить воздушную трубу и подать давление воздуха.

Один из самых эффективных и простых насосов, не забивается и собирается за 5 минут

Эффективность такого насоса зависит от высоты уровня воды, глубины водоема, мощности компрессора (производительности). КПД составляет около 70%.

Самая простая модель

Вот инструкция «делаем насос-помпу своими руками»:

• Возьмите толстостенную пластиковую бутылку и в её крышечке просверлите отверстие. Его диаметр должен соответствовать размеру шланга.
• Сбоку в бутылке тоже организуйте отверстие. Оно требуется для выкачивания воздуха и вытекания воды.
• Аккуратно вставьте шланг в крышку и зафиксируйте его при помощи клея.
• Прикрутите получившуюся конструкцию к бутылке.
• Поместите свободный кончик шланга в ёмкость с водой.
• Движением одной руки сожмите бутылку, выдавив из неё воздух, а другой закройте отверстие на ней.
• Перестаньте давить на пластиковую тару – она начнёт возвращать первоначальный объём, всасывая воду. При размещении бутылки ниже ёмкости с водой она польётся самотёком.
