Как сделать ливневую канализацию на даче

Водосточная система для плоских крыш

В принципе, и здесь нередко используют канализационные трубы, даже чаще, чем на наружном водостоке. Причина – водосточная канализация находится внутри дома и ей низкие температуры не страшны. В ней нет лоточной части. Все трубы целиком устанавливаются вертикально. Но есть в ней нижняя часть, заглублённая в грунт, которую можно отнести к части ливневой канализации. Соединяются обе части между собой одним отводом.

Главное – приобрести готовую воронку и правильно установить. Основное требование к монтажу воронки – установить в нижней плоскости ската и закрыть решёткой или сеткой. Это делают до начала укладки кровельного материала, потому что последний должен собой закрывать поля воронки, чтобы создать герметичность стыка.

Монтируем ливневую канализацию

Неотъемлемым элементом системы сбора и утилизации талой или дождевой воды на вашем приусадебном участке должна быть ливневая канализация. Если вы построите только водосток на здании, но не захотите делать ливневку, ваши труды могут пропасть зря.

Ливневая канализация начинает работать от мест, где расположены окончания водосточных труб. Обычно она представляет собой заглубленные в землю водосточные трубы. В местах выхода водосточных труб строятся решетки, которые перекрывают входные отверстия заглубленной в землю ливневой канализации и одновременно служат фильтром, предотвращающим загрязнение ливневки.

Водосток над ливневой канализацией

Саму ливневую канализацию также можно устроить из пластиковых канализационных труб большого сечения. В земле они должны быть расположены с уклоном не менее сантиметра на погонный метр. Строится ливневая канализация из канализационных труб по следующему алгоритму.

Шаг 1

Размечаем места расположения труб водостока ливневой канализации. Помимо отвода воды от зданий ливневая канализация также предназначена для отвода воды от мест на вашем участке, имеющих твердое, не впитывающее воду покрытие, например, асфальтированной автостоянки или теплицы с большой площадью покрытия. При разметке места расположения труб не забудьте разметить места под входные участки. На них сверху располагаются фильтрующие решетки. Также решетки необходимо размещать на местах поворотов и примыканий прямых участков ливневых коллекторов. Они необходимы для прочистки ливневой канализации в том случае, если она забьется, например, опавшими листьями.

Шаг 2

На месте расположения будущих труб водостока выкопайте канаву с соблюдением необходимого угла наклона. На дно канавы размещается песчаная подушка толщиной не менее пяти сантиметров.

Схема ливневой канализации из труб

После размещения труб в канавах они засыпаются, а в местах сбора воды, поворотов труб и примыканий располагаются тройники, верх которых закрывается решеткой, а над ними формируется воронка для сбора воды, укрепленная цементно-песчаным раствором.

Как видите, самостоятельная постройка водостока и ливневой канализации и пластиковых канализационных труб не составляет особых проблем даже для неподготовленного человека.

Чтобы более подробно ознакомиться с бюджетной, но чрезвычайно эффективной технологией, посмотрите обучающее видео.

Видео – Водосток из канализационных труб

Угол уклона желобов водостока

Схема ливневой канализации из труб

Составные части водосточной системы

Самодельный кронштейн для водостока

Пластиковая канализация состоит из множества элементов

Готовая водосточная система

Готовый кронштейн для водостока

Как монтировать канализационные трубы

Комплекс водостока и ливневой канализации

Методы соединения канализационных труб

Водосточная воронка с защитой на плоской крыше

Водосточная воронка и пластиковая труба на плоской крыше

Водосток над ливневой канализацией

Водосток из канализационных труб

Как устроена ливневая канализация

Очистные ливневые системы в большинстве случаев представляют собой несколько емкостей из стеклопластика, установленных одна за другой. Процесс очистки сточных вод начинается с распределительного колодца, из которого атмосферные осадки попадают в пескоотделитель. В пескоотделителе осаждаются крупные взвешенные частицы песка, а жидкость перетекает в маслобензоуловитель, где удаляется бензиновая пленка и масла. После этого сточные воды, уже освобожденные от большей части загрязнений, попадают в сорбционный фильтр, созданный для улавливания продуктов нефтехимии, эмульгированных в воде. Окончательно очищенная жидкость собирается в контрольном колодце, откуда и вытекает в овраг, водоем или приемный колодец. Таким образом, основными компонентами ливневой канализации являются пять основных составляющих:

  1. Распределительный колодец.
  2. Пескоотделитель.
  3. Маслобензоуловитель.
  4. Фильтр-адсорбер.
  5. Контрольный колодец.

В некоторых случаях рекомендуется дополнительная установка УФ-колодца и аккумулирующего резервуара. Но в любом случае система ливневой канализации, заглубленная в землю, абсолютно незаметна и может быть установлена в любом месте, поскольку не вызывает деформаций дорожного полотна.

В идеале все компоненты ливневой канализационной системы конструкционно объединяются в одну линию, что гарантирует максимально возможную компактность сооружения. Если каналы системы прокладываются в грунте, то для их создания используются трубы. Поверхностные же канавы оснащаются лотками и желобами из бетона, асбеста или пластика. Главной особенностью ливневой канализации является укладка желобов, лотков и труб с уклоном в сторону водосборных устройств и мест разгрузки с целью организации естественного движения талых и дождевых вод.

Вода, получаемая на выходе из дождевой канализации, содержит не более 30мг/л взвешенных веществ и менее 0,05 мг/л нефтепродуктов, поэтому ее можно использовать и для орошения земель, и для полива сельскохозяйственных культур, и для сброса в рыбоводческие водоемы.

Где обязательно нужна ливневая канализация

В первую очередь, в дождевой канализации нуждаются:

  • коттеджные поселки;
  • места скопления автотранспорта (АЗС, транспортные базы, гаражи, стоянки);
  • гипермаркеты;
  • складские комплексы;
  • заводы и фабрики.

Кроме того, в обязательном порядке ливневой канализацией должны оснащаться места, где сточные воды (из атмосферных осадков) могут быть загрязнены продуктами нефтехимии и иными веществами при смывании их с дорог, площадок и различных устройств. Использование дождевой канализации на таких объектах позволяет защитить водоемы и почву от производных технических масел и бензина.

Как довести канализацию до септика

Если судить по нормативам, вести канализационную трубу до септика придется не менее 7-8 метров. Так что траншея будет длинной. Она должна идти с уклоном:

  • диаметр трубы 100-110 мм, уклон 20 мм на погонный метр;
  • 50 мм в диаметре — уклон 30 мм/м.

Обратите внимание, что изменять уровень наклона нежелательно ни в ту, ни в другую сторону. В сторону увеличения можно максимум на 5-6 мм

Почему нельзя больше? При большом уклоне вода будет сбегать очень быстро, а тяжелые включения двигаться намного меньше. В результате, вода уйдет, а твердые частицы останутся в трубе. Последствия вы себе представляете.

Второе важное условие — труба не должна промерзать. Решения два

Первое — закапывать ниже глубины промерзания, что с учетом уклона дает солидную глубину. Второе — закопать примерно на 60-80 см, а сверху утеплить.

Схема дачной канализации с септиком

На какую глубину закапывать тубу

В реалии глубина, на которую вы будете закапывать канализационную трубу, идущую от дома зависит от расположения септика, а вернее, его входного отверстия. Сам септик надо устраивать так, чтобы на поверхности грунта была только крышка, а все «тело», включая горловину, находилось в земле. Закопав септик (или определившись с его типом и моделью), вы будете знать, куда надо довести трубу, также известен требуемый уклон. По этим данным можно рассчитать, на какой глубине надо делать выход из дома.

Это участок работ тоже имеет свои нюансы. Так траншею лучше копать сразу нужной глубины. Если придется подсыпать грунт, его надо очень хорошо утрамбовать — не просто набросать земли, пройтись трамбовкой до высокой плотности. Это необходимо, потому что просто уложенный грунт усядется, а с ним просядет труба. В месте просадки со временем образуется пробка. Даже если ее удастся пробить, периодически она там будет появляться снова.

Подвести трубы надо правильно

Утепление

Еще один момент: уложенную и герметически соединенную трубу засыпают слоем песка толщиной около 15 см (столько должно быть над трубой), песок проливают, слегка трамбуют. На песок укладывают ЭППС толщиной не менее 5 см, в обе стороны от трубы он должен выходит на расстояние не менее 30 см. Второй вариант утепления канализационной трубы — тот же ЭППС, но в виде скорлупы подходящего размера.

Специальное утепление для труб — скорлупа

Другие утеплители использовать не рекомендуется. Минеральная вата при намокании теряет свои свойства — просто перестает работать. Пенопласт сминается под давлением. Если будете строить полноценную канализационную траншею со стенками и крышкой, то можно и его. Но если труба канализации укладывается в грунт, пенопласт может смяться. Второй момент — его любят грызть мыши (ЭППС — не любят).

Как и из чего сделать дешевый дренаж

Множество дачников задумываются, как можно изготовить дренаж, когда сталкиваются с высокой себестоимостью современных материалов. Вопрос правильный, значит прежде всего можно купить доступный поверхностный дренаж у нас, в компании производителя «Камп». Также возможно использовать материалы, которые просто лежат под ногами. И ждут, когда из них сделают дренаж. В этой статье рассмотрим, современные системы дренажа kamp-eu, которые стоят не дорого а могут отводить до 5 л\с и выдерживать нагрузки до 25т. А также то, из каких материалов можно сделать дренажную систему, практически даром. Используя только собственный труд.

Использование пластмассовых бутылок для обустройства дренажной системы.

Для обустройства ям и канав для дренажа, пригодятся сами разнообразные предметы, зачастую они ошибочно принимаются за мусор, но могут найти свою новую жизнь в дренажных системах.

Например:

  • старые использовании шины
  • пластмассовые бутылки
  • ветки
  • камень, щебень
  • битый кирпич
  • обломки строительного мусора, оставшиеся после постройки (или ремонта)

Главными правилами, которыми должен руководствоваться человек при обдумывании проекта дренажной системы — должно быть верное конфигурирование дренажа, и его пропускная способность.

Возможно построить дренаж из использованных пластиковых бутылок?

  • Нужно определить самые низкие места на участке.
  • Сделать так, чтобы вода текла вверх без использования энергии невозможно. Пусть течет в низ, мы ей поможем.
  • Идеальный дренаж имеет строение реки. Собственно основное русло, а в него впадают ручейки. Было бы хорошо чтобы на нашем участке получилось так же.
  • Разметка на местности. Можно выложить щебнем, натянуть веревки. И уже тогда можно начинать рыть землю. Если посажена трава, чтобы не насорить используйте ПЭТ пленку. Или у крупных супермаркетов наберите использованную стретч пленку.

Последовательность работ по обустройству пластиковой дренажной системы является следующей:

  • На дно укладываются ПЭТ с закрытыми пробками.
  • ПЭТ нужно выкладывать на землю таким образом, чтобы оказалась зарыта на половину своей глубины.
  • Поверх слоя земли укладывается слой дренажа.
  • Утрамбовывают ногами, или трамбовочной машинкой.
  • Засыпают слой почвы

Выполнен таким методом пластиковый дренаж, как ни странно, и долговечный. ПЭТ бутылки раскладываются веками, поэтому эта система будет работать в течение долгих лет. А сверху землю можно использовать, построить или посадить что не будь.

Проверенные пути отделки дренажной системы.

Еще раз поднимем вопрос на тему того, что еще можно использовать для обустройства дренажа. Пластмассовые бутылки — не один материал, который пригодится в данной ситуации.

Существует очень большое количество материалов, способных заменить щебень при обустройстве монтажа. Можно использовать например камень.

Нам понадобится щебень, крупный.

Большой кладем на дно, а мелким вкладываем стенки траншеи (глубина 1м.)

Использование современных геотканей.При использовании современных тканевых материалов можно самостоятельно изготовить мягкий дренаж.основа его конструкции базируется на особых мембранных свойствах и Тектона, который способен пропускать влагу только в одну сторону, и не дает ей, при этом, выходить на улицу.Также нужным будет геотекстиль, который будет образовывать слой фильтрующего — не дает мусору, илу и грунту проходить в дренажную систему.

Обустраивается такой дренаж так:

  • Выкапывается дренажная канава с наклоном в сторону, в который отводится вода.
  • На дно укладывается геоткань, которая кладется буквой U.
  • Сверху геоткани заключается, в геотекстильную ткань с заступом на края ямы, до 40см из всех сторон.
  • Затем ткань засыпается гравием.
  • Щебень заворачивается геотекстилем.
  • Дренажный котлован засыпают песок.

www.kamp-eu.com

Виды автономной канализации

Чтобы осознанно и правильно выбрать тип канализации для дачи, надо хотя-бы в общих чертах представлять себе достоинства и недостатки каждого из возможных вариантов. Их не так и много:

  • Выгребная яма. Самый примитивный и далеко не самый лучший способ утилизации стоков. Начнем с того, что обеспечить полную герметичность очень сложно. Даже при качественной обработке какая-то часть стоков попадает в грунт. Если источник воды — колодец или скважина, то рано или поздно в них обнаружатся бактерии, которые живут в сточных ямах. Еще недостатки — это соответствующий запах, бороться с которым из-за негерметичности проблематично, и необходимость регулярной откачки. Поэтому такая канализация на даче строится все реже.
  • Накопительная емкость. Суть этого вида канализации та же: стоки собираются в емкости, периодически откачиваются. Только эти емкости полностью герметичны, так как сделаны обычно из пластика. Недостаток — относительно высокая цена.

  • Септики. Система из нескольких связанных между собой емкостей (две — три, реже больше). В первую попадают сточные воды, где отстаиваются, перерабатываются бактериями. Нерастворимые остатки оседают а дно, вода поднимается наверх. При очередном поступлении стоков, уровень поднимается, отстоявшаяся вода переливается в следующую емкость. Тут «живут» другие бактерии, которые завершают очистку (до 98%). Из второго отделения септика жидкость можно выводить для дальнейшей фильтрации в грунт. Она уже практически чистая. Конструкция простая, ломаться нечему. Недостаток — само устройство объемное, плюс необходимо поле фильтрации (куда будут отводится воды), раз в год-два очистка септика от нерастворимого осадка.
  • ЛОС или АУ — локальные очистительные станции или автоматические установки. Принцип работы септика, но в более компактных размерах, с электронной начинкой для контроля. Этот тип канализации работает только при наличии электричества. Максимальный срок автономной работы — до 4-х часов. Малые размеры ЛОС накладывают ограничения на разовый сброс стоков: если вы спускаете ванну, в туалете смывать не стоит. И самый главный минус — цена.

При более активном использовании дачного участка, канализация для дачи нужна более серьезная. Разумный выбор — ставить септик, делать по инструкции поля фильтрации или ставить поглощающий колодец. Септик лучше брать заводской, по возможности — стеклопластиковый. Он, конечно стоит достаточно много денег, но самодельные септики, хоть и обходятся при строительстве дешевле, требуют постоянного ремонта во время эксплуатации, да и кроме всего, большая их часть страдает негерметичностью. Дело ведь идет о даче, и все, что попадает в грунт, оказывается в результате у вас на столе — в виде воды, если водоснабжение из колодца или скважины, а потом в виде урожая, который вы этой водой поливаете.

Если точно решено делать септик своими руками, есть несколько вариантов:

  • Монолитный бетонный. Можно добиться высокого уровня герметизации, но объем работ большой, требует большого количества времени.
  • Кирпичный. Не лучший вариант, так как на пучинистных грунтах может быть разрушен. Может использоваться при условии, что стенки будут оштукатурены. Добиться герметичности можно при помощи современных гидроизоляционных обмазочных материалов.
  • Септик из бетонных колец. При грамотном исполнении хорошо работает, но без проблем эксплуатируется на грунтах, не склонных к пучению. На глинах и суглинках кольца часто сдвигаются с места, нарушается герметичность. Ремонт — сложное и неприятное мероприятие.
  • Из металла. Герметичность на высоком уровне, но до тех пор, пока металл не разъест, а произойдет это довольно скоро.

Проще всего сделать септик на даче из бетонных колец. Объем его должен быть достаточно большой — считается, что в таком устройстве должно быть место для накопления трехсуточного запаса сточных вод. Расход в сутки принимается по 200-250 литров на человека, общий расход считается по количеству находящихся на даче единовременно с некоторым запасом на случай приезда гостей. На семью из 3-4 человек обычный объем септика — 2,5-3 куба.

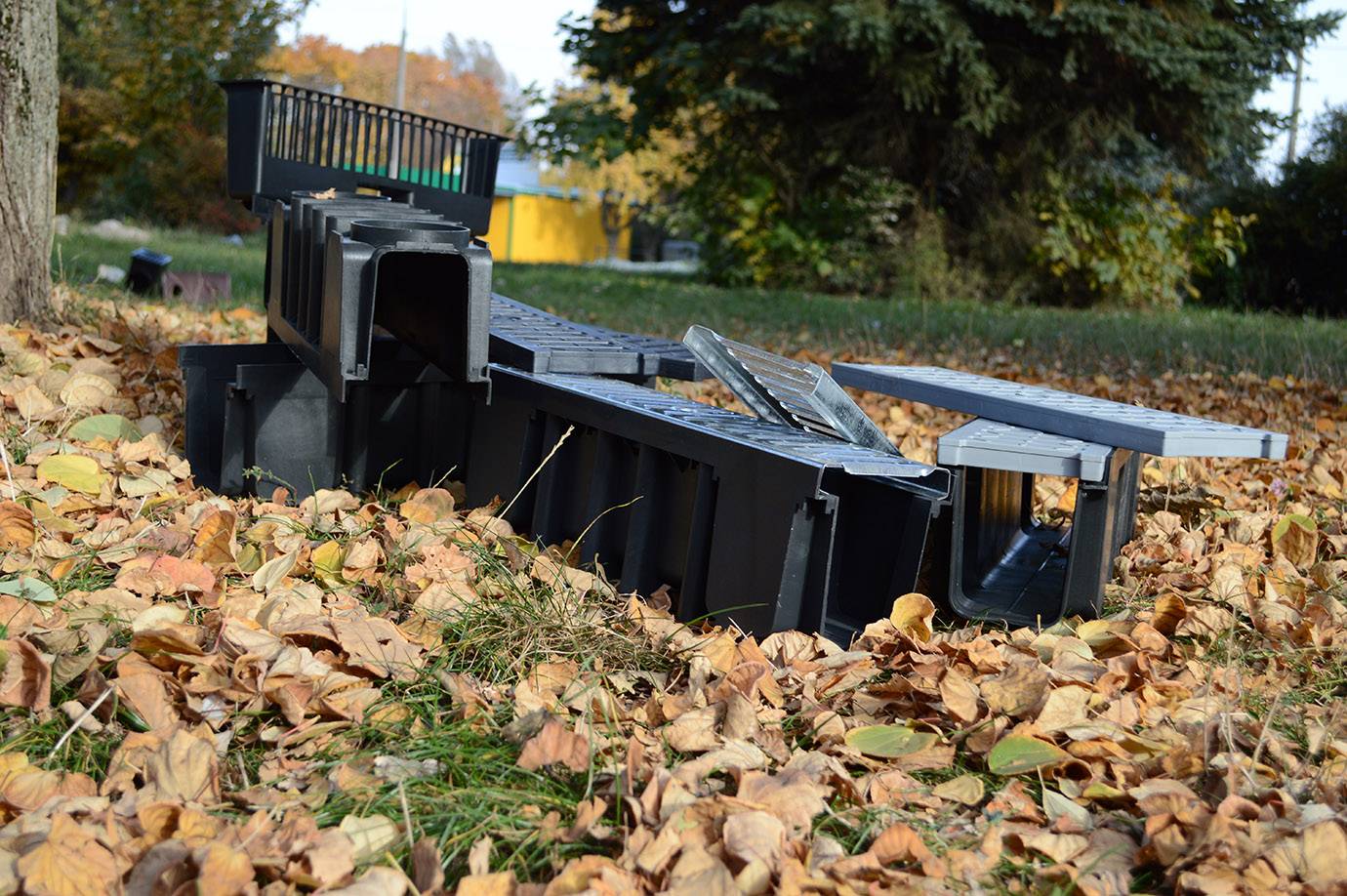

Места расположения

Если неправильно установить водоприемный элемент, то это может привести к скоплению воды на придомовой территории. В этом вопросе необходимо отталкиваться от утвержденных положений по ГОСТу и СНиПу. Основополагающей нормой, от которой следует отталкиваться, является СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». В частности, ГОСТ 26008-83 предусматривает обязательную установку дождеприемника в следующих местах:

  • На затяжных спусках.
  • В местах, где пересекаются тротуарные дорожки.
  • В пониженных участках по рельефу.
  • Во всех местах, где отсутствует естественный отток воды от дождя, талого снега и прочее.
  • Под водосточной трубой.
  • По краям автомобильных дорог.
  • Перед входом в здание.

Этапы строительства септика из бетонных колец

Монтаж очистного сооружения их цилиндрических заготовок проходит по стандартной схеме. Процесс упрощается за счет большого размера деталей, однако по этой же причине возникает сложность – обязательная аренда строительной техники и участие бригады рабочих.

Для возведения септика потребуется 2 комплекта деталей, так как он будет состоять из двух резервуаров. Функция первого – накопительная, второго – фильтрующая.

Сооружение септика из бетонных колец производится в несколько стандартных этапов:

Подготовка котлована по размерам сооружения

В месте, указанном в проекте, с помощью подручного инструмента (лопаты), лебедки или мини-экскаватора вырывают яму глубиной в 2-3 кольца + горловина. К высоте конструкции в сборе прибавляют 30-40 см на устройство основания: 15-20 см песка + 15-20 см гравия (щебня, речной гальки). Дренажный слой служит надежной основой и фильтрующей «подушкой».

Длина ямы должна быть такой, чтобы в нее помещались два резервуара, соединенные коротким переливом.

Песчаный грунт на участке строительства котлована может вызвать проблемы в виде осыпания стенок. Если возможности укрепить стенки не существует, лучше вырыть широкую яму, а после монтажа и гидроизоляции септика заполнить ее более тяжелым грунтом с содержанием глины

Грунт не стоит вывозить с участка – он пригодится для обратной засыпки. Остатки можно будет использовать для формирования ландшафтных объектов, например, клумб.

Установка бетонных заготовок

Кольца из бетона монтируют одно на другое, закрепляя на стыках скобами и герметизируя специальными прокладками. Производители упростили установку нижнего кольца накопительной емкости – придумали деталь с глухим дном, которая не требует дополнительного утяжеления.

На нее ставят еще одну-две детали, закрывают перекрытием с отверстием, сверху водружают горловину и оборудуют технический люк с крышкой.

Точно так же оборудуют и вторую камеру, но вместо глухой нижней детали используют обычное кольцо. Для фильтрующего колодца дренажного слоя мало – необходимо сделать плотный фильтр толщиной не менее 50 см

Сейчас нет необходимости в каких-то индивидуальных расчетах. Размеры заготовок стандартны, и у производителя всегда можно узнать, на какой объем стоков рассчитана выбранная комбинация элементов.

Мероприятия по устройству гидроизоляции

Бетонный септик из отдельных деталей обязательно нужно покрыть гидроизоляцией. На практике применяют два способа: нанесение защитного материала с обеих сторон или нанесение гидроизоляции с наружной стороны, а с внутренней – лишь отделка швов.

Один из вариантов защиты, которая подходит для объектов, зарытых в землю. На пористый бетон наносят слой битумной гидроизоляции, после чего стенки деталей становятся более прочными и водонепроницаемыми

Есть современные глубоко проникающие материалы, превосходящие слой битума по техническим характеристикам (например, Пенетрон), но они обходятся дороже.

Подключение к трубам и тестирование

Полностью смонтированное сооружение соединяют в единое целое и подключают к трубе, ведущей из дома. Для этого в бетонных заготовках проделывают отверстия для перелива – короткого отрезка трубы, затем такое же отверстие – для входа канализационной магистрали. Все элементы герметично соединяют и покрывают гидроизоляцией. Выводят вентиляционный стояк.

Для проверки работоспособности и герметичности конструкции первую емкость заполняют водой. Затем, когда в накопитель попадут первые стоки, можно использовать биоактиватор, чтобы процесс переработки отходов сделать более эффективным.
