Устройство канализации в многоквартирном доме

Что такое угол уклона канализационных труб

Один из принципов монтажа труб, который применяют на практике опытные строители, – возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.

Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.

Чаще всего около стояка монтируют унитазы – сантехнические приборы, «дающие» наибольшее количество твердых стоков. Чем короче путь движения твердых отходов к выходу, тем меньше вероятность возникновения пробки

А сейчас разберем определение угла уклона горизонтальной канализационной трубы – наружной или внутренней.

Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.

Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр – см/пог.м.

В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.

Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.

По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:

• D 40-50 мм – от посудомоечной или стиральной техники;
• D 50 мм – от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
• D 110 мм – от унитазов.

Для наружной канализации предусмотрен диаметр труб 110-160 мм.

Возможны варианты, когда приходится комбинировать трубы различного диаметра. Например, к отводу от раковины (50 мм) присоединяется труба унитаза. Очевидно, что требуется переходник на трубу 110 мм (+)

Важно правильно подобрать и диаметр, и угол уклона коммуникаций, иначе система будет часто выходить из строя. Рассмотрим возможные негативные последствия

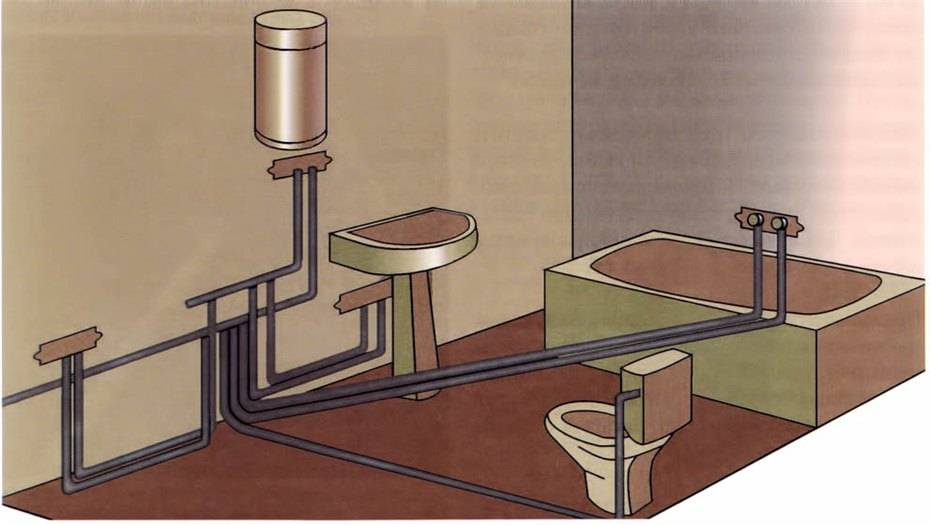

Схема разводки

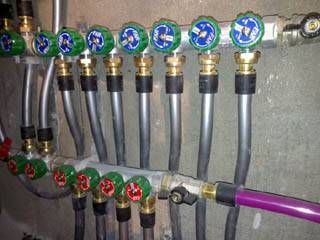

Коллекторы-гребёнки

Есть две схемы водоразбора в помещениях: последовательная и параллельная. При последовательной схеме точки разбора подключаются к общей трубе через тройники. Эта схема самая экономная, но при большой длине разводки, большом количестве точек разбора и/или при слабом давлении воды не годится, так как сильно снижает давление.

В таком случае водоразбор делают по параллельной схеме от коллектора-«гребенки», см. рис. Гребенка – это сборка из перепускных вентилей, от каждого из которых идет цельная ветвь к своей точке разбора. Вентилями регулируют давление раздельно по точкам. Ветви на точки выполняют металлопластиком или полиэтиленом: в данном случае роль играет их низкое гидравлическое сопротивление, а при прокладке цельным куском они вполне надежны.

Выпуск на колодец

Описание

Типичный диаметр выпуска — 100-150 миллиметров. Начало выпуска со стороны подвала комплектуется заглушенным тройником для прочистки. Уклон трубы составляет не менее 1 сантиметра на погонный метр; изменения уклона и тем более контруклоны строго запрещены, поскольку будут неизбежно приводить к постоянным засорам.

Поскольку выпуск прокладывается в грунте, к прочности труб предъявляются довольно жесткие требования. Выпуск прокладывается:

• Чугунной трубой (в том числе из ВЧШГ — высокопрочного чугуна с шаровидным графитом);
• Оранжевой ПВХ трубой, предназначенной для наружных работ и обладающей высокой кольцевой жесткостью.

Проблемы

С зонами ответственности применительно к выпуску ситуация довольно сложная: его засоры прочищаются работниками ЖЭУ или управляющей компании, ремонт и замена осуществляются ими же; однако повреждение выпуска при просадке стенок колодца должно устраняться Горводоканалом. Впрочем, каждый спорный случай служит поводом для трений между заинтересованными сторонами.

Замена выпуска на колодец связана с земляными работами в подвале и на улице.

Наиболее типичная проблема выпуска — засор. Его причиной становятся:

• Тряпки, упущенные жильцами в унитаз при мытье полов. Тряпка цепляется за любую неровность внутри труб и быстро обрастает прочим мусором;
• Жировые пробки. Жир с тарелок оседает на стенках труб по мере остывания сточных вод, постепенно снижая их полезное сечение.

Чистка канализации в многоквартирном доме и в этом случае осуществляется с помощью канализационной проволоки. Практикуется чистка засоров как со стороны подвала, так и из колодца.

Выпуск на колодец после прочистки со стороны подвала.

Планирование системы

Из-за того, что ППР трубы не гнуться, при разрабатывать схему разводки надо так, чтобы обходов и поворотов было как можно меньше. Ведь все они делаются при помощи фитингов, а они имеют солидную стоимость (по сравнению с трубой). Потому стараемся разводку оптимизировать — сделать как можно меньше поворотов, обходов и изгибов.

Последовательное (тройниковое) подключение

Монтаж водопровода из полипропиленовых труб с последовательным подключением потребителей (сантехники и бытовой техники) используется в небольших системах. Обычно в них 5-6 точек подключения. При такой организации водопровода от стояка отходит одна труба, она последовательно обходит все точки подключения. В случае с PPR-водопроводом все ответвления делают при помощи тройников, потому данный тип еще называют тройниковым.

Монтаж водопровода из полипропиленовых труб последовательным подключением потребителей

Плюс этой системы — необходимо небольшое количество труб, а минус — давление на каждом ответвлении падает. В результате, при одной-двух работающих точках разбора, третьей, находящейся дальше от стояка, давления может просто не хватить.

Параллельная (коллекторная) разводка

Параллельная схема подключения называется еще коллекторной. Это потому, что после отвода от стояка устанавливается специальное устройство — коллектор. Это элемент с одним входом и некоторым количеством выходов. Есть из полипропилена и металла. Для водопровода более подходящие (и более дешевые) коллекторы из полипропилена.

Схема подключения такова, что от каждого отводов тянется отдельная труба к каждому потребителю (иногда к небольшой группе потребителей).

Параллельная схема монтажа водопровода из ППР труб

Подводка с сантехнике и бытовой технике

В каждом из способов монтажа водопровода из полипропиленовых труб к конкретному потребителю подходит труба. Есть два способа подключения к системе: гибкая и жесткая подводка.

Жесткая подводка более надежна: PPR трубы и фитинги имеют высокую прочность. К тому же в этом случае имеется только одна резьба — на месте подсоединения потребителя. Но данный тип подводки требует высокой точности исполнения: погрешность может составлять всего несколько миллиметров. Этого при монтаже полипропиленового водопровода своими руками добиться сложно, потому чаще используют гибкую подводку. Только будьте внимательны, в некоторых случаях ее использование невозможно: подключать газовые котлы или газовые колонки, подводить воду к накопительным водонагревателям, водяным полотенцесушителям рекомендуют только с использованием жесткой подводки.

Варианты исполнения жесткой подводки

Мягкая подводка, наоборот, не требует высокой точности — погрешности нивелируются гибким шлангом в оплетке из нержавеющей стали или шлангом, который используют для подключения стиральной машины или посудомойки.  Тубы выводят примерно в том районе, где устанавливается техника или подключается сантехника. Завершается она переходником на металл, к которому подключается шланг гибкой подводки (вторым своим концом он подключается к прибору).

К переходникам подсоединяются гибкие шланги

Этот вариант менее надежный, так как многое зависит от качества гибкой подводки. Также не самый приятный момент — наличие двух резьбовых соединения, а это — потенциальное место для появления течи.

Пошаговая инструкция монтажа канализации

Как правило, работы по монтажу канализации имеют свои закономерности, каждый этап расположен в порядке логической очереди. В некоторых случаях этапы меняют местами в зависимости от планировки здания и готовности комнат.

Основные шаги:

1. Монтаж выпуска, который соединяет системы внешней и внутренней канализации. Трубу укладывают в специальную гильзу, которая выполняет защитную и теплоизоляционную функцию и проводят через стену. На этом участке не должны располагаться стыки в стене.
2. Установка стояка представляющего вертикальную трубу, проходящую сквозь перекрытия всех этажей здания. Как правило, в доме имеется один стояк. При условии, что внутренняя сеть имеет протяженность более десяти метров, то стоит оборудовать второй стояк.
3. Монтаж отводов, которые представляют собой трубы, идущих от сантехники к стояку. Сечение трубы под унитазом равен около 110 миллиметров, другие трубы должны иметь диаметр 50 миллиметров.
4. Подключение к трубам сантехники и прохождение тестовых испытаний системы.

Какие материалы лучше использовать для труб

Трубы и комплектующие элементы из металла уже не популярны. Даже стояк выполняют не из чугуна, а из легких, практичных полимерных труб: серого цвета из ПВХ, белого либо светло – серого из полипропилена. Трубы из пластика отличаются гладкостью внутри изделия, противостоит высокой температуре и отрицательному воздействию стоковых вод. Трубы легко монтируются и чистятся при необходимости.

Как установить вентиляцию

По правилам СНиП внутренняя канализация должна иметь вентиляцию. Чтобы уберечь дом от газовых выделений из труб канализации, необходима установка фановой трубы.

Принципы установки внутренней разводки многоэтажного дома

Даже если дом многоэтажный, то стояк устанавливают один. Сама схема подведения к сантехническим приборам усложнится, так как они устанавливаются на каждом этаже. В СНиП указаны требования, на которые следует опираться при монтаже разводки в многоэтажном коттедже.

Справка! Помещения, выполняющие одинаковые функции, должны быть расположены друг под другом. Особенно это требование касается санузлов, потому что, как правило, кухню в доме планируют одну.

Длина трубы стояка увеличивается, обязательным условием становится оборудование фановой трубой. Труба должна возвышаться над крышей до полутора метра. Вместо установки вентиляционной трубы возможен монтаж вакуумного клапана. Стояк в местах перекрытия снабжают компенсаторами, они защищают трубу от деформации во время расширения при температурном изменении. Основные условия для подведения отводящих труб остаются такими же.

При наличии на цокольном этаже туалета его обустройство диктует свои правила. Чтобы перекачивать отходы из унитаза, который расположен ниже очистной емкости, понадобится установка фекального насоса. Способ откачки с помощью насоса считается энергозависимым и затратным методом, нежели самотечная система.

«Обходим» повороты

Канализация в многоквартирном доме на любом из ее участков не всегда может быть устроена без поворотов магистрали. Как мы рассматривали выше, изменять направление канализационной трубы следует при помощи соединительных деталей.

Проходя поворот под прямым углом, стоки ударяются в стенку фитинга, перпендикулярную движению потока. Это вызывает торможение потока. Как следствие на таком участке будут скапливаться отложения, постепенно вырастая в засор.

Проходя поворот в 45 градусов, стоки свободно скользят дальше. Поэтому для изменения направления канализационной магистрали на 90 градусов, рекомендуется устанавливать последовательно 2 фитинга 45/135 градусов.

Монтаж

Сборка внутренней части системы
производится поэтапно:

• монтаж стояка. Это самый трудоемкий и ответственный этап работ. Приходится выполнять проходы сквозь перекрытия, обеспечить правильную высоту тройников для подключения горизонтальных участков. Кроме этого, каждые на 5 м высоты должен приходиться один ревизионный люк;
• подключение тройника под унитаз и присоединение горизонтальной 50-мм разводки. Необходимо соблюдать правильный уклон трубы (на метр длины 3 см подъема). В точках подключения сантехники устанавливают отводы или другие фитинги, к которым присоединяют сифоны сантехнических приборов.

Сборку ведут по направлению от стояка к последнему прибору. Канализация внутри квартиры должна быть доступна для ремонта или прочистки. Во время финишной отделки следует предусмотреть возможность освобождения трубы для замены отдельных элементов. Это позволит избежать лишних расходов на повторную отделку помещений.

Проведение демонтажа старой канализации

Прежде, чем своими руками установить пластиковую трубу, необходимо решить, как демонтировать чугунную. Канализационный стояк можно удалять только после отключения подачи воды. Он надрезается болгаркой в двух местах. При этом необходимо позаботиться о собственной безопасности и надеть очки. Надрезы составляют примерно половину сечения трубы, а расстояние между ними около 12-15 см. В них вставляются клинья, после чего молотком выбивается часть трубы. Предварительно следует проверить крепление стояка сверху, в ином случае обязательно применить страховку.

Если в доме есть старые чугунные или металлические трубы, то замену канализации нужно начинать с их демонтажа

Чугун является хрупким материалом, поэтому ударять по нему нужно осторожно, чтобы не допустить засорения трубопровода осколками. Далее труба обрезается на нужную длину сверху

Нижняя часть обычно состоит из тройника, ревизии и муфты

Самой важной частью является раструб крестовины либо тройника – к нему сходится и подсоединяется разводка квартирной канализации. Поэтому трубу из него нужно вытащить с особой аккуратностью и очистить от старого герметика

Разводку канализации в частном или многоквартирном доме демонтировать проще, чем стояк. Главное, отсоединить трубы от тройника и освободить их от бетона.

Кто должен менять канализационный стояк в квартире?

В предыдущем пункте мы выяснили кому принадлежит канализационный стояк в квартире и было доказано, что канализационный стояк относится к коллективному имуществу дома. Как известно, содержанием и всеми видами ремонта общедомового имущества обязана заниматься коммунальная организация, за которой закреплено обслуживание дома.

Если случилось затопление квартиры по вине неисправности в стояках, то первым делом необходимо оформить заявку в управляющую компанию. В особо сложных и экстренных ситуациях можно дополнительно обратиться в аварийную службу для более быстрого устранения неполадки.

Представители данных организаций обязаны при присутствии свидетелей и всех заинтересованных лиц провести осмотр протечки и нанесенного ущерба и составить специальный акт. В данном документе обязательно должно быть отражено: в каких именно квартирах произошел потоп, по какой причине, какое имущество при этом пострадало и т.д.

Обратите особое внимание на составление данного акта и ни в коем случае не отпускайте ремонтные службы без него. В документе фактически будет прописано, кто виноват в случившейся протечке

Если в акте показано, что потоп случился из-за вышедшего из строя канализационного стояка, то виновными считаются коммунальные службы. Потому что надзирать за исправностью и изнашиванием сантехнического снабжения – это их непосредственный долг. Однако, если в акте будет отражено, что потоп произошел по вине жильцов, например, производился самовольный замен оборудования или стояку были нанесены какие-либо механические повреждения, то вина будет полностью лежать на владельцах квартиры.

В самом начале нашей статьи был приведен пример с застрахованной квартирой. Соседи, которые застраховали свое имущество, обращаются в страховую компанию. И уже она выставляет счет о возмещении вреда виновному лицу в данном происшествии. Если потоп случился по вине прогнивших стояков, кто счет будет предъявлен управляющей компании. Если из-за механических повреждений – собственнику жилья.

Очерёдность работ

Установка канализационных труб при обустройстве канализации проводится в таком порядке:

Монтаж стояка с выводом концов в подвале и на крыше

Важно помнить, что стояк должен располагаться вблизи сантехники. Соединение в подвале делают с наклонной трубой, выходящей в септик

Конец трубы на чердаке следует оснастить обратным клапаном или же оставить открытым.
Проведение подвода от сантехнического оборудования к центральному стояку.
Подсоединение подводки к стояку от остальной сантехники, располагающейся выше входа унитаза.
Монтаж сифонов на каждый прибор сантехники.
Соединение подводки и сифонов.

На этом этапе работа считается выполненной. Далее останется проверить плотность стыков и жёсткость крепления труб на стенах, а также отсутствие расхождений.

Что делать если замерзла канализация в частном доме?

Причин замерзания канализация может быть много и чаще всего эта проблема затрагивает наружную часть, хотя не исключена вероятность появления проблемы и в доме.

Наиболее частыми причинами нарушения функционирования работы системы являются:

• несоблюдение необходимого уклона при монтаже самотечной канализации;

• прокладка труб в зоне промерзания грунта при отсутствии должного утепления;

• засоры;

• малый или недостаточный диаметр труб;

• наличие в доме неисправных сантехнических приборов, из которых постоянно в канализацию идет поступление стоков и их объем мал для того, чтобы оперативно добраться до отстойника;

• нарушение водоотвода из септика, что приводит к его переполнению, а соответственно поступление в него новых стоков невозможно и они, оставаясь в трубах, замерзают.

Перед тем как приступить к решению проблемы, необходимо определить локализацию замершего участка и в зависимости от этого выбрать способ. Для чугунных труб наиболее простым и распространенным решением является ее разогрев, например, с помощью паяльной лампы, а вот как отогреть канализацию в пластиковой трубе – это отдельная тема, так как она не способна выдержать воздействие открытого огня.

Самый простой способ – залить в канализацию кипяток (но не использовать для этого унитаз или фаянсовую раковину, так как они могут не выдержать высокой тепловой нагрузки).

Чтобы повысить эффективность этого способа, предварительно в воде можно растворить соль из расчета 2 кг соли на 10 л воды.

Если имеется свободный доступ к трубе, выходящей в отстойник, то в нее можно направить струю горячей воды или как вариант – пара.

Вас заинтересует эта статья – Как выбрать автономную канализацию для частного дома?

А в том случае если замерший участок располагается в середине трассы водоотведения, то можно использовать парогенераторы для прогрева грунта и постепенного оттаивания трубы – в этом случае процесс может занять довольно продолжительное время, а для увеличения его эффективности, потребуется возведение импровизированного шатра над местом аварии.

Более сложные способы самостоятельно лучше не использовать, а доверить работу профессионалам, но для того чтобы причин обращения к ним было как можно меньше, необходимо использовать такие превентивные меры:

• применение в канализации специальных антиморозных добавок;
• укладку утепляющего кабеля.

Последний, впрочем, может быть установлен во время замерзания трубы, но и в дальнейшем его наличие позволит хозяину не беспокоиться о работоспособности канализационной системы дома.

Особенности работ при замене стояка

Начинать замену стояка своими силами стоит, если есть полная уверенность в своих знаниях и успехе.

Для замены необходимы инструменты и комплектующие:

• -две манжеты для соединения чугунной трубы и пластиковой, также наоборот.
• -два поворота из пластикового материала, равных 45 градусам.
• -трубы 2 штуки, подходящие по параметрам.
• -один компенсатор для труб, сделанных из пластика.
• -хомуты из металла в комплекте со шпильками для крепежной системы.
• -крестовину из пластика с отводным отверстием, равным 50 миллиметров, в необходимую сторону.
• -вставку пластиковую со смотровым люком.

В самом начале укрепляют стояк сверху. Посередине трубы из чугуна выполняют пару пропилов, расстояние между ними 15 см. В распил, расположенный снизу, вставляют пару клиньев по обе стороны трубы, угол наклона клиньев 45 градусов. С помощью постукивания откалывают трубу, нужно делать все аккуратно, чтобы не треснула вся конструкция. Затем освобождают еще часть трубы, вставляя клинья в распил сверху. При этом кто-то должен помогать и держать трубу сверху. С помощью зубила откалывают заделку в верхней части. Покачивая из стороны в сторону, вытаскивают трубу из стыкового отверстия. Таким же образом, убирая заделку и покачивая трубу, вынимают участок из отверстия снизу.

Используя манжеты соединяют собранную конструкцию к стояку из чугуна сверху и снизу.

Параметры трубы снизу подгоняют во время сборки в свободном пространстве. В процессе чистового соединения стыки обрабатывают с помощью герметика, подводят разводку к санузлу и монтируют сантехнику.

Фиксацию стояка осуществляют четырьмя костылями и шпильками, на каждом отводе для регулировки, и на расстоянии одной трети от края стояка сверху, снизу.

Как рассчитать количество материала, выполнить примерку.

Необходимы элементы рассчитывают так, чтобы не пришлось разрезать трубы. Особого внимания требуют размеры секций. Если правильно рассчитать комплектующие, то отрезать нужно будет лишь одну трубу.

Во время примерки выясняют некоторые нюансы:

• 1.Места расположения муфт.
• 2.Останутся висеть концы от труб за стенами.
• 3.Достаточно ли места для монтажа муфты.
• 4.Отмечают места для костылей, рассчитывая сколько их потребуется.
• 5.Увидеть места со сложным монтажом, продумать, как облегчить работу.

Прокладка трубопровода в черновом варианте. Трубы соединяют, не применяя детали для герметизации. Патрубки из комплекта вставляют друг в друга. Трубы подрезают на свободном конце. Если отрезать изделие с патрубкового конца, то нарушится вся конструкция и ее герметичные свойства.

Далее шлифуют заусенцы, на фасках тоже, чтобы предотвратить засорение системы. Разветвители для поворотов разворачивают в нужном направлении.

Установка трубопровода на чистоту. Монтажные работы трубопровода начинают с места для отводной трубы к стояку. Для герметизации работы системы применяют силиконовый герметик. Каждая прокладка из пластика предварительно смазывается, резиновые прокладки смазывать не надо.

Как правило, смазывают трубу с внешней стороны и патрубок внутри. Далее каждая секция соединяется в порядке очереди. После установки всей системы и засыхания смазочного материала, проводят тест на наличие протечек, пропуская воду по трубам. Не должно проявиться ни одной капельки воды.

Правила пользования канализационной системой

Поскольку канализация в многоквартирном доме рассчитана на многих пользователей, то эксплуатация системы должна быть аккуратной. В противном случае это повлечет за собой сбои в работе коммуникации и массу неприятностей для всех жильцов дома.

Итак, правила пользования квартирной канализации должны знать не только взрослые, но и дети:

• Все сантехнические точки должны эксплуатироваться в чистом виде и содержаться также в чистоте без наличия комков волос, гигиенического мусора и пр.
• Любая мелкая неисправность должна быть устранена в кратчайшие сроки своими силами и с привлечением специалиста.
• Нельзя лить в систему канализации горючие вещества.
• Чрезмерный расход воды без надобности не рекомендуется. Стоит строго следить за потреблением водных ресурсов. Для этого нужно сделать к квартире систему счетчиков на холодную и горячую волу.
• Категорически запрещено отправлять в канализацию пищевые отходы.
• Если в системе канализации обнаружен засор, необходимо устранить помеху, прежде чем сливать воду. В противном случае это может привести к фекальному потопу в квартире.
• Песок, камни и другие строительные сыпучие не должны попадать в канализационный стояк. Это грозит застоем в коммуникации и необходимостью последующей замены труб или даже всего стояка.
• Кроме туалетной бумаги в канализацию нельзя выбрасывать никакой другой гигиенический мусор.
• Стоит избегать ударов и сильных механических нагрузок на трубы канализации.
• Чистку пластикового коллектора снаружи проводят мягкой влажной тряпочкой без применения агрессивных чистящих и абразивных средств.
• Самостоятельная прочистка пластикового коллектора производится только с использованием резинового шланга или полиэтиленового отреза трубы. Стальная проволока в этом случае недопустима.

Поэтому бережно пользуйтесь канализацией и соблюдайте все перечисленные правила эксплуатации.

Последовательность действий в ремонте канализации

Сделать монтаж нового коллектора (и водопровода) в квартире в новостройке или просто произвести замену элементов коммуникации, включая стояк, можно своими руками. Главное четко соблюдать последовательность приведенных ниже действий и рекомендации профессионалов, регламентируемые СНиП.

Итак, принцип выполнения работ:

Сначала нужно будет сделать план расположения сантехнических приборов в квартире новостройки или вторичного жилого фонда. Наносить схему лучше всего на бумагу, уменьшив жилье в масштабе

Здесь важно учесть не только раковину, ванну и унитаз, но и расположение всех бытовых приборов, работающих от воды. К ним нужно будет сделать разводку систем и водопровода, и канализации. В схеме важно указать метраж каждого отдельного трубопровода канализации и водопровода, а также общего стояка, если будет производиться и его замена

Также требуется осмотреть старую систему канализации и определить наиболее оптимальный способ демонтажа коммуникации с тем, чтобы подготовить нужный инструмент

В схеме важно указать метраж каждого отдельного трубопровода канализации и водопровода, а также общего стояка, если будет производиться и его замена. Также требуется осмотреть старую систему канализации и определить наиболее оптимальный способ демонтажа коммуникации с тем, чтобы подготовить нужный инструмент

• После закупки стоит собрать канализационную разводку насухую просто в комнате, чтобы убедиться, что все рассчитано и куплено верно, как показано на видео.
• Следующим этапом будет демонтаж старой прокладки труб и установка новой системы с учетом её расширения и поправок, а также последующий её ввод в эксплуатацию.

Демонтаж старой системы

Замену канализации начинают со стояка. Это самый сложный участок, по нему проходят стоки из соседних квартир, поэтому на время замены трубы, соседей нужно попросить некоторое время не пользоваться канализацией. Демонтаж происходит следующим образом:

• Открывается доступ к месту стыковки стояка с соседним участком. Для этого может потребоваться разбивание части перекрытия.
• Часть чугунной трубы вырезается болгаркой. Если прорезать полностью нет возможности, то ее можно разбить молотком. Работы должны проводиться аккуратно, так как отколовшийся кусок трубы может остаться внутри и заблокировать всю трубу.
• В нижней части стояка около пола устанавливается тройник. Прямая пластиковая труба, выбранная для стояка, соединяется вверху с остатком чугунной трубы при помощи переходной манжеты. Крепление с тройником осуществляется раструбом. Герметичность стыка обеспечивает резиновое кольцо и силиконовый герметик.
• Труба крепится к стене хомутами. В районе раструбов труба крепится жестко, в других местах фиксация плавающая.

Закончив установку стояка, приступают к разводке.

Как устроена канализация в многоквартирном доме

Дренажная система для многоквартирного дома

Удаление сточных вод, загрязненных бытовыми отходами, устроено по принципу самотёка, поэтому важно соблюдать углы наклона труб, предусмотренных для подключения к каждому сантехническому прибору. С одной стороны канализационный стояк имеет выход в атмосферу, а с другой выход в отстойник

Раковины, ванны, душевые подсоединяются к канализации через сифоны, препятствующие попаданию газов в жилые помещения. В конструкции унитазов и биде предусмотрены встроенные гидрозатворы.

Мазевые стоки при пользовании туалетами создают разряжение, которое уравновешивается атмосферным воздухом, поступающим в стояк через выпускное отверстие на крыше. Без этого устройства зона низкого давления помогала бы всасывать воду из сифонов, расчищая путь для выхода скопившихся газов.

Материалы для трубопроводных элементов

Для организации систем канализации применяют конструкции из разного материала:

1. Керамические изделия отличаются долговечностью, не поддается коррозии, но их тяжело монтировать и проводить логистику.
2. Чугунные трубы остаются популярными уже много лет. Материал по всем параметрам подходит для устройства трубопровода канализации. Чугун отличается прочностью, не подлежит коррозийным изменениям. Герметичность стыков обеспечивают литым способом. Чтобы увеличить качество соединений во время установки, применяют зачеканку.
3. Трубы из пластика все больше вытесняют изделия из других материалов. Легкость изделий, прочность, надежность, долговечность, простота монтажа – все это отличает пластиковые трубы. Основным методом для монтажа конструкции считается раструбный способ.

Размеры раструбов для канализации внутри дома:

• трубы, служащие отводами, должны иметь сечение пятьдесят миллиметров.
• раструб для фановой трубы либо стояка должен имеет размер сто либо сто десять миллиметров.
• раструб, выходящий из дома по направлению к септику, равен сто, сто десять либо сто пятьдесят миллиметров.

Заключение

Не забывайте иногда осматривать систему канализации. Упущенные дефекты обернутся проблемами с соседями и дорогим ремонтом. Лучше заранее заменить подозрительный участок или трубу, у которой закончился срок службы. Места стыков дополнительно укрепите резиновыми прокладками и хомутами, это станет гарантией от протечек.

Надеюсь, все те советы, которые я собрал, вы с успехом используете на практике. Делитесь статьей со своими подписчиками и в соцсетях, пишите комментарии. Расскажите о своих личных способах устранения неполадок в канализации. Всего доброго, успехов в домашних делах!
