Способ 3: подключение к прямому участку водопровода
Последний сценарий — врезка крана в прямой участок водопровода.
Материалы
Латунные хомуты для врезки в стальной водопровод
Шаровый кран с наружной и внутренней резьбами

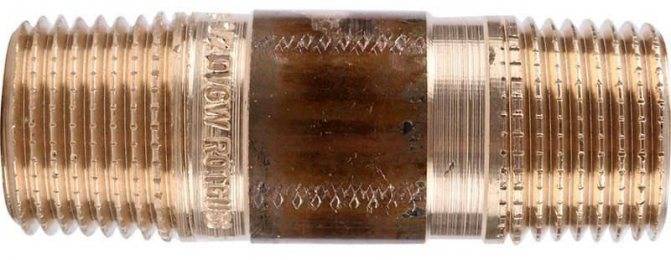

Латунный переходник для трубных резьб
Особый случай
Что делать, если у вас по какой-то причине нет возможности отключить воду (неисправен вентиль на подводке, кран нужно врезать в стояк и т.д.)? От описанного выше сценария этот отличается лишь последовательностью действий и специфичным инструментом.
READ Как правильно подключить котел галан
Для зачистки трубы удобнее всего использовать дрель с металлической щеткой
Схема врезки в водопровод под давлением
Для работ под давлением используйте только ручной инструмент
Самые распространённые ошибки, которые часто допускают при монтаже гибкой подводки
С виду самая простая и обычная, гибкая подводка на самом деле ‒ капризный материал, с которым нужно обходиться с должным уважением. И если установить её правильно, прослужит этот способ соединения очень долго, а вот любая ошибка приведёт не просто к порче подводки, но и к неминуемой катастрофе с пострадавшими соседями. Разберёмся в нюансах.
Читайте в статье
Нет, только не фум!
Начнём с того, что современные материалы для уплотнения резьбовых соединений, будь то фум или специальная нить, в этом случае не нужны. Если вы считаете, что фум нужно наматывать в любом случае и хуже не будет – то ошибаетесь. Всё дело в том, что изначально любая гибкая проводка уже снабжена штатным уплотнителем, не зря его там ставят. А если вы намотаете на резьбу посторонний материал, она не дойдёт до конца и не прижмёт уплотнитель так, как это было задумано производителем.
Сила есть – ума не надо
А затянем-ка мы потуже и с усилием! Так думают многие и совершают большую и порой непоправимую ошибку. Посмотрим на этот процесс с точки зрения элементарной логики. Затягивая гайку потуже, вы придавливаете герметизирующую прокладку к острым краям фитинга ‒ и, вот незадача, они могут продавить или даже порвать прокладку. А следом вас ждёт всё тот же потоп и разъярённые соседи на пороге.

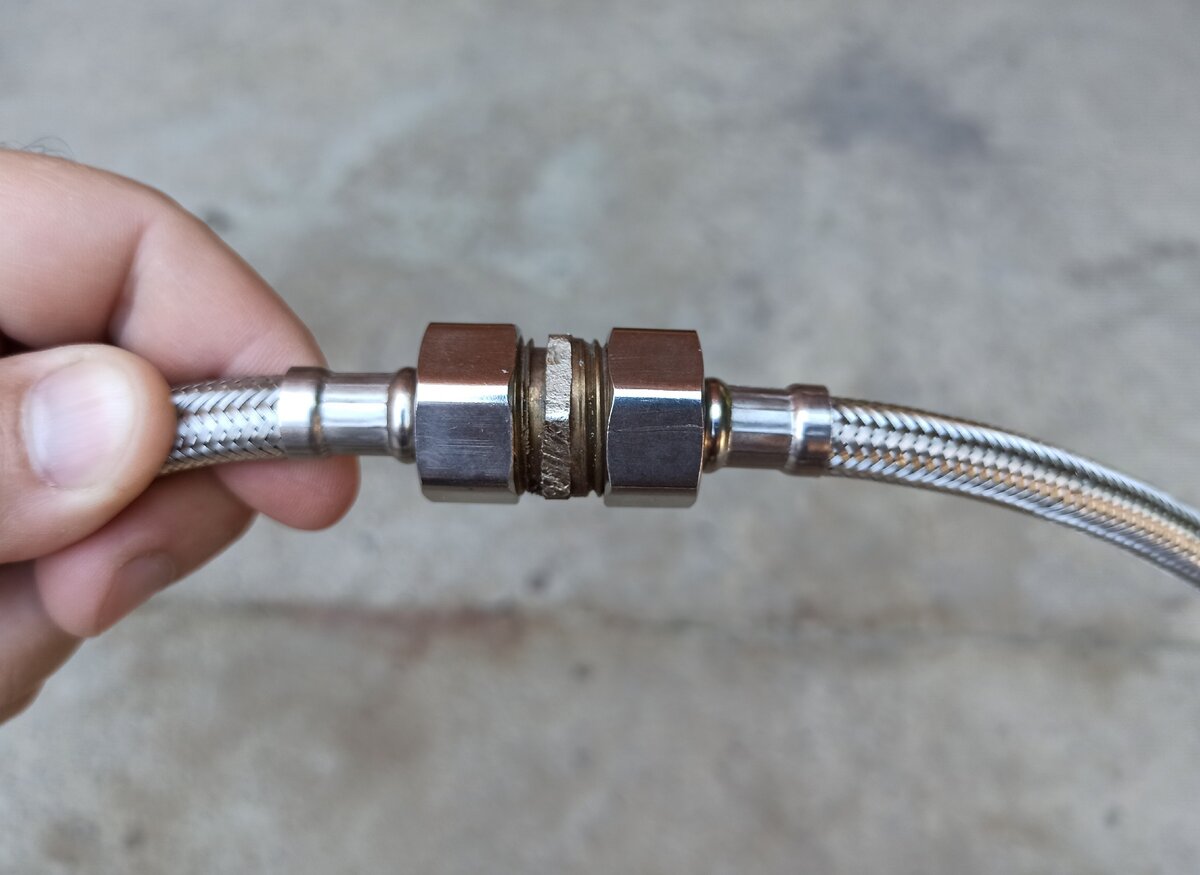

Лучше один длинный, чем два коротких
Очень распространённая ошибка, которую допускают неопытные мастера. Не уделили должного внимания промерам – купили шланг короче, чем надо. И нет бы купить после этого длинный – начинают мастерить, соединять несколько шлангов в один. Тут как раз тот случай, когда скупой платит дважды. А потому, что любое лишнее соединение – это риск. Да, можно соединить две гибкие подводки бочонком, но и он может подвести, особенно если родился в руках китайских умельцев.
ФОТО: himki.praktika.online Если уж решили соединять – ищите бронзовый фитинг, он переживёт ваши шланги на полста лет
Тянем-потянем, рвём и тонем
Гибкая подводка – это вам не бельевая верёвка, её нельзя натягивать. Постоянное усилие ослабит затяжку, и место соединения начнёт подтекать. При малейшем воздействии, например, вы решили подвинуть мойку всего на сантиметр, натянутый шланг вообще может порваться ‒ и вот она снова, трель дверного звонка под толстым пальцем злого соседа.
Не менее опасно оставлять шланг с излишним изгибом или ‒ тем более ‒ перекрутом. В этом случае подводка может перегнуться, и резиновая внутренность её разрушится.
Не посмотрел сразу – не плачь потом
Это и вовсе аксиома – прежде чем монтировать гибкую проводку, проверьте её комплектность. Не выпала ли прокладка, хорошо ли обжата концевая арматура, нет ли дефектов на резьбе или оплётке.
И заведите себе простое правило: хотя бы раз в полгода находить немного времени и, вооружившись фонариком и бумажной салфеткой, проводить ревизию своей сантехники на предмет подкапывания и протечек. Тогда неожиданностей не будет.
Вот задачка. Купил далеко не самый дешевский смеситель для умывальника, распаковал, привычным жестом достал прилагающиеся гибкие шланги в комплекте и выкинул нафиг (патамушта короткие), достал заранее купленные по-длиннее, взял ключик на 11 и…круто обломался. До этого сто раз так делал, все было нормуль, а в этот раз оказалось, что отверстия для вкручивания этих шлангов СИЛЬНО УТОПЛЕНЫ в корпус смесителя и подлезть ключиком, для того, чтобы их вкрутить, не представляется возможным. Достал из мусорного ведра родные шланги — те еще хуже вкручиваются, т.к. не имеют даже перепада высот для закручивания. Закрутил РУКАМИ как мог, присоединил к вентилям, включил, вроде не протекает, но все равно хочется закрутить по-надежнее, а то, если потечет, разбирать всю конструкцию умывальника — задолбаюсь. А теперь собственно два вопроса. 1) есть ли в природе какие-нибудь спец. ключи для вкручивания шлангов в такие вот хитросделанные смесители? 2) На кой хрен делать такие вот смесители, почему не делать эти отверстия в одном уровне с креплением смесителя с умывальником (вопрос конечно риторический).
Чем отличается жесткое соединение от гибкой подводки
Сегодняшняя заметка хоть и носит целенаправленный характер, но не могу не упомянуть еще об одной подводке-жесткой. В основном это касается унитазов и водонагревательных приборов. Есть, конечно, и смесители, но на данный момент это очень редкие, в отличие от массового спроса изделия.
Раньше, жесткая подводка осуществлялась при помощи металлических труб и соединялась при помощи сгонов муфтами, работа емкая и серьезная, требующая от мастера высоких профессиональных навыков. С появлением полипропиленовых материалов: труб, фитингов и тд, ситуация изменилась.
Сварка пропилена, не такая уж и сложная работа. Следуя инструкции и немного потренировавшись, можно, вполне квалифицированно, сваривать соединения. Заметку на эту тему, я в ближайшее время выложу на блог и вы сможете подробно ознакомиться со всеми тонкостями этого процесса.
На самом деле, жесткая подводка во много раз устойчивей гибкой, просто сам материал прочнее, чем у шланга. Если верить изготовителям полипропилена, то труба из этого материала, может выдержать до двадцати пяти атмосфер, а гибкий шланг всего до десяти, судите сами, что прочнее.
Прошу заметить, в своих заметках на тему “Сантехника своими руками”, я не даю дотошную информацию о материалах и приборах. Я делюсь чисто своими навыками и личным опытом, рассказываю, как сделать ту или иную работу просто и качественно. Раскрываю свои маленькие секреты и наработки.
Интернет забит описаниями, я же поставил для себя другую задачу, предоставлять Вам только достоверную информацию о том, что я делаю собственными руками и считаю, что поступаю правильно, не забивая лишним вашу голову. Если Вы с этим не согласны, оставьте свой комментарий внизу статьи.
Размеры

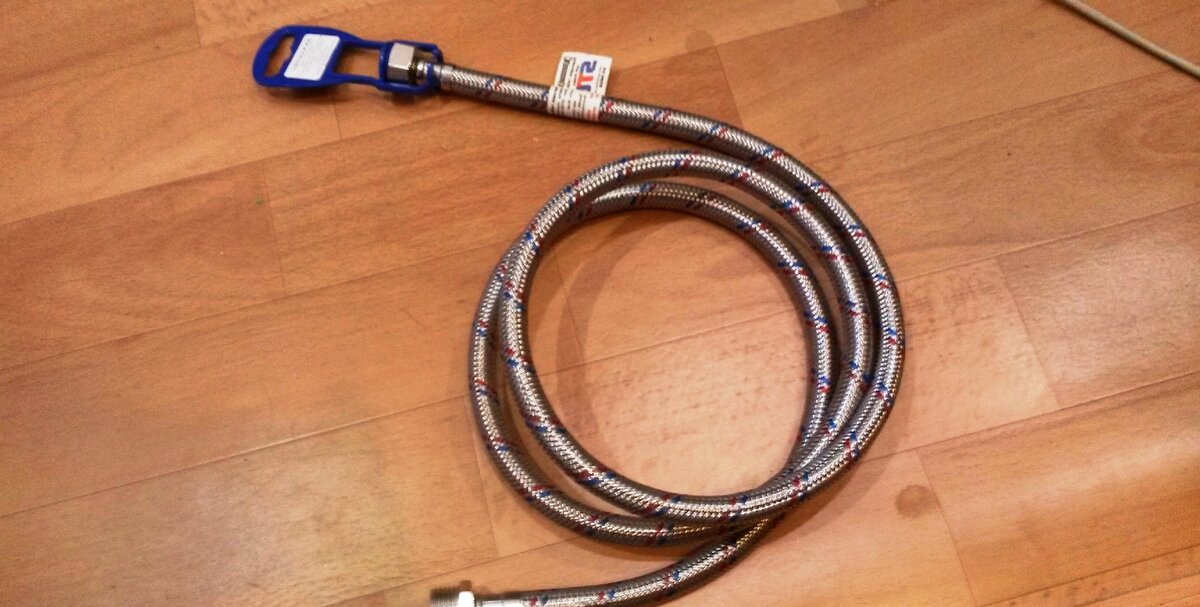

Основные параметры гибких подводок – это диаметр шланга и его длина. При этом калибр важен не только в трубке, но и в фитингах. Например, современные гибкие подводки производятся с максимальным диаметром в 1-2 дюйма. А наиболее часто используемые имеют параметры в 1/2, 3/4 и 3/8.
Что же касается длины армированного или гофрированного шланга, то у каждого производителя она своя. К тому же она практически индивидуальна для каждого отдельного случая. Если мы рассматриваем стационарную подводку, то максимальная длина насчитывает 60 см. В гофрированных раздвижных моделях этот показатель может только лишь стартовать с отметки в 500 мм, а финишировать – в пределах 5000 мм. Последние встречаются крайне редко, в основном в промышленных масштабах.
Как произвести замену подводки
Когда необходима замена
Поменять шланг необходимо, если:

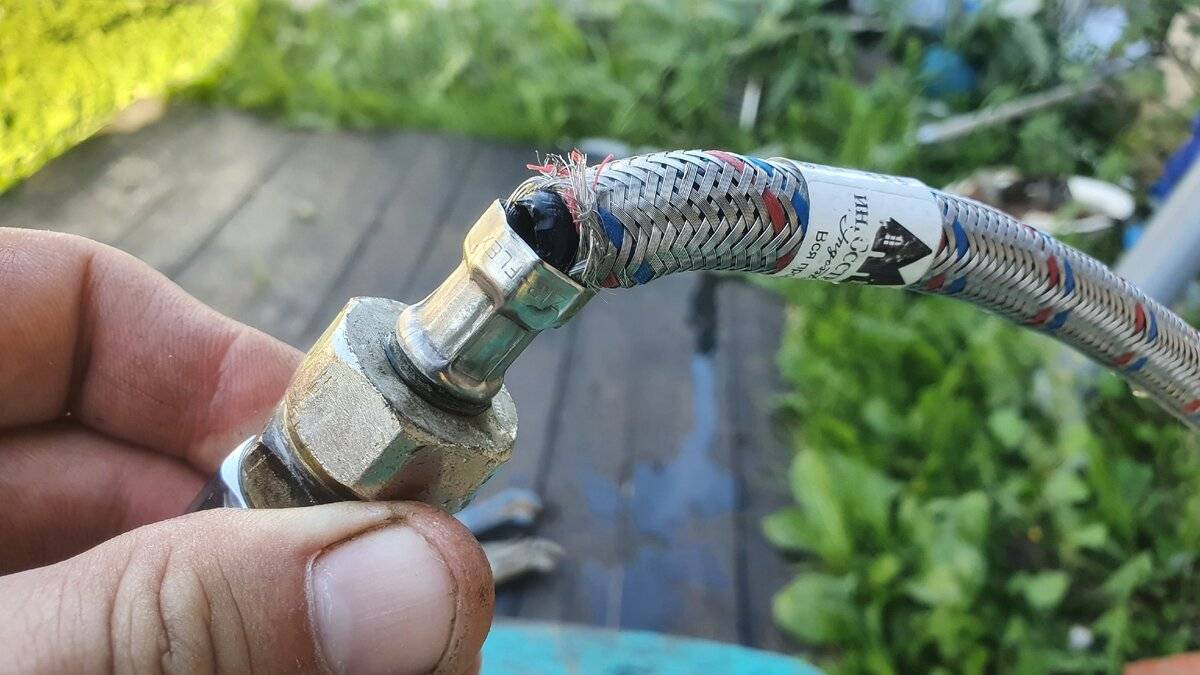

гибкая подводка лопнула. Нарушение оплетки или разрыв внутреннего шланга приведет к образованию протечки и, как следствие, затоплению помещения. Причинами нарушения герметичности могут быть высокое давление в системе или механическое воздействие;
Нарушение герметичности соединительного шланга
обнаружена течь гибкой подводки в месте соединения со смесителем или водопроводной трубой. Причинами образования протечки могут быть естественный износ прокладки или трещина на штуцере (гайке).
Протечка в месте присоединения шланга
Процесс замены гибкой подводки
Чтобы произвести монтаж гибкой подводки для воды для подключения смесителя, необходимо:
- отключить водоснабжение. Сделать это можно при помощи крана, установленного в квартире;
- открыть краны смесителя, чтобы стекла оставшаяся жидкость;

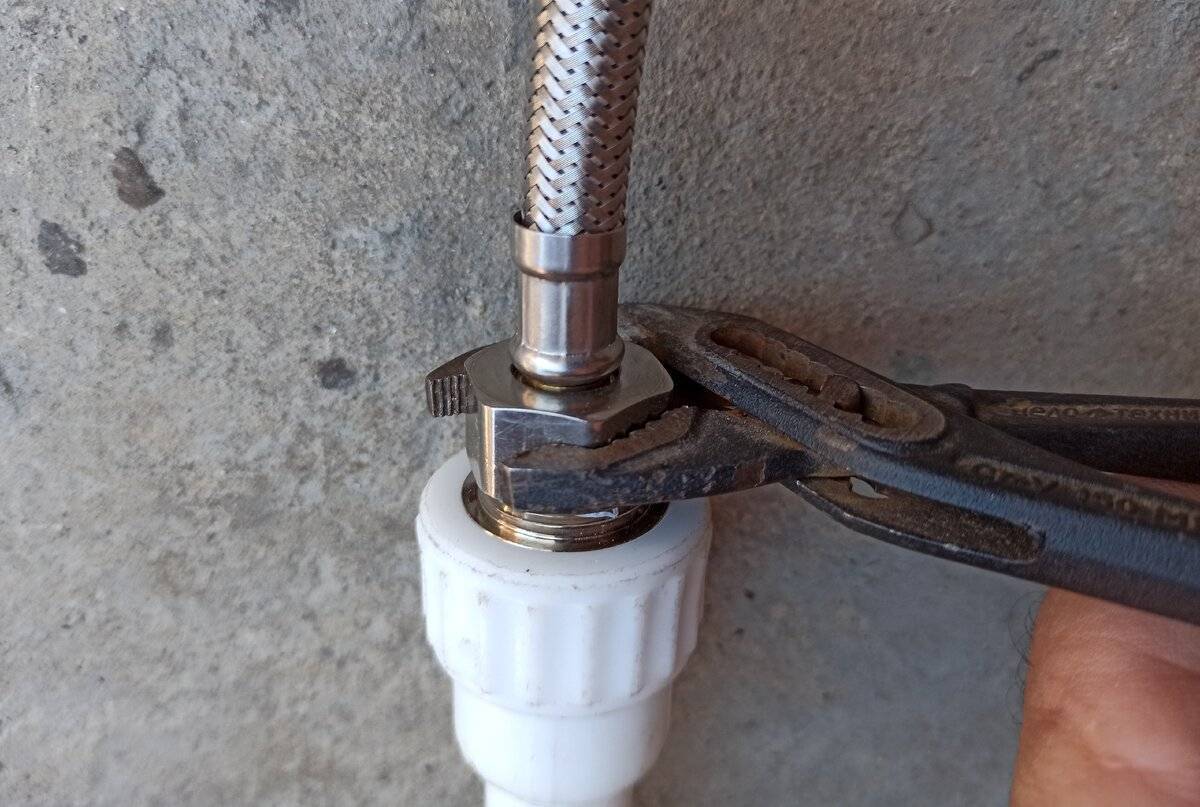

- разводным ключом или гаечным ключом, соответствующим диаметру накидной гайки, открутить шланг от водопроводной трубы. Если место соединения заржавело, и шланг не откручивается, то не стоит прилагать усилий для снятия подводки. В этом случае на ржавчину наносится растворитель или жидкость WD 40, которая удаляет налет;
Отсоединение гибкого шланга от водопроводной трубы
Чтобы избежать затопления водой, оставшейся в шланге, под места присоединения разводки рекомендуется подставить емкость.
снять смеситель. Для этого необходимо ослабить гайки, фиксирующие устройство;
отсоединить шланги от смесителя разводным ключом; подключить новые соединительные шланги к смесителю и установить устройство на прежнее место. Если крепление на шланге не соответствует разъему на смесители, то дополнительно устанавливаются переходники
При установке переходника важно позаботиться о герметичности соединения, которое обустраивается при помощи ФУМ-ленты или льняной нити;

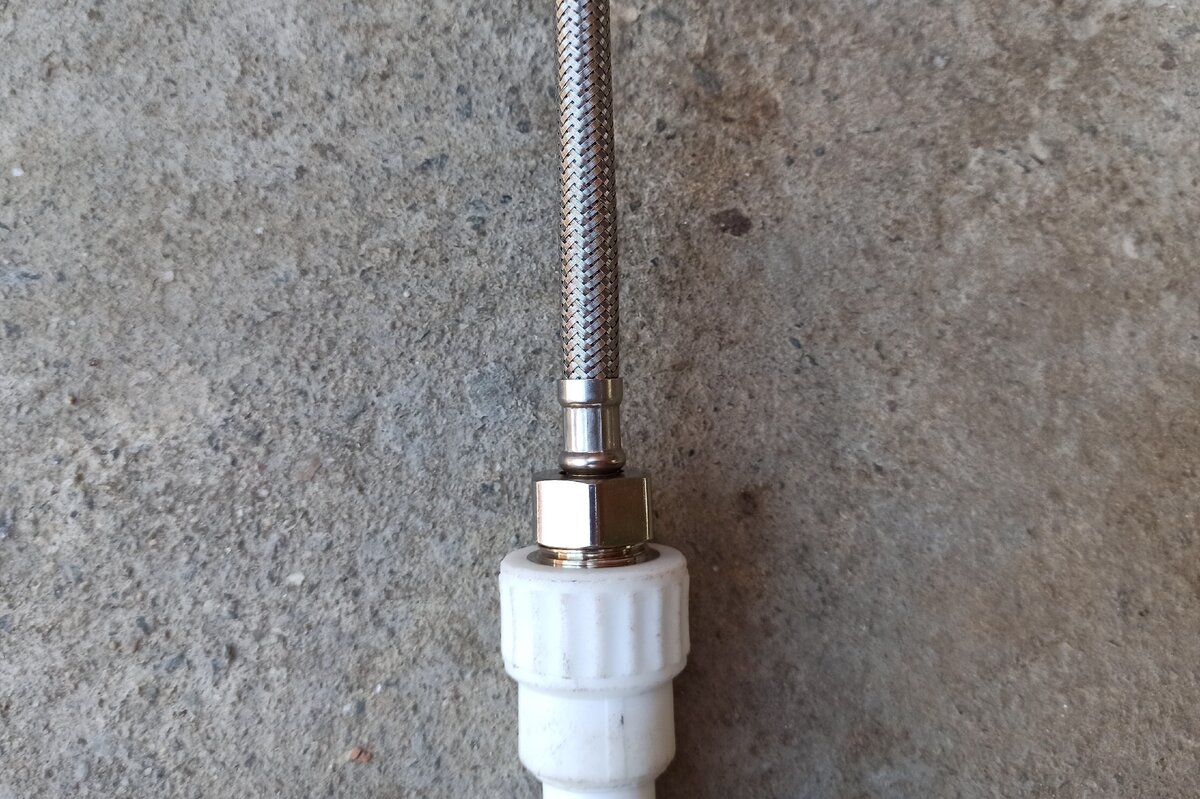

Установка гибкой подводки на смеситель
- произвести крепление шлангов подводки к отводу водопроводной трубы.
Прикручивать шланги к смесителю и отводу требуется без особого усилия, которое может привести к образованию трещины накидной гайки или штуцера. Для герметизации соединения использовать дополнительные средства не надо, так как подводка уже содержит встроенные прокладки.
- при первом включении воды рекомендуется проверить гибкий шланг и места присоединения на герметичность. Среднее время проведения проверки 20 – 30 минут.
Процесс замены соединительных шлангов представлен на видео.
Заменить гибкую подводку самостоятельно не составляет проблем. Главное – правильно подобрать шланг, соответствующий всем параметрам.
Как выбрать диаметр гибкой подводки с учетом ее типа

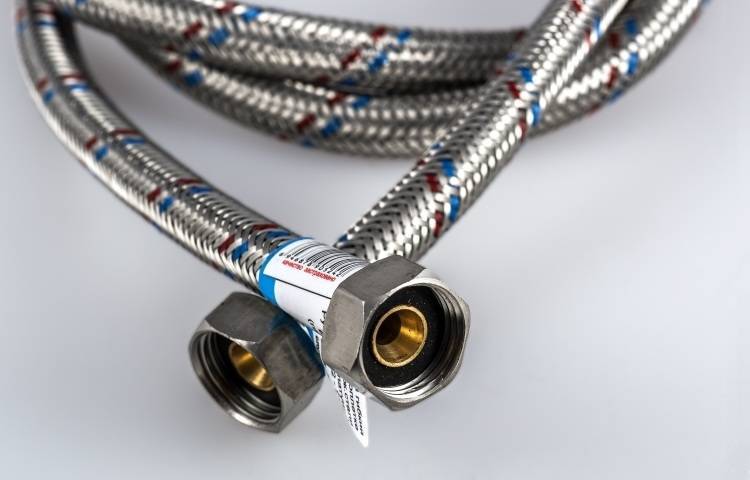

Гибкая подводка для воды представляет собой резиновые шланги в металлической или нейлоновой оплетке и сильфонную подводку. Гибкая подводка для воды имеет два наконечника (по одному на каждый конец шланга), которые обеспечивают возможность подключения по принципу штуцер-штуцер, гайка-гайка и штуцер-гайка к трубам с диаметром 1, 1/2, 3/4 и 3/8 дюйма. Внутренний диаметр гибкой подводки влияет на пропускную способность шланга.
Гибкая подводка в металлической или нейлоновой оплетке – это шланг из этиленпропиленового каучука (нетоксичной резины), оплетенный снаружи стальной нержавеющей или нейлоновой нитью. Эта оплетка защищает шланг от гидравлических ударов и увеличивает его механическую стойкость.
Материал, используемый при производстве гибкой подводки, безопасен для здоровья (не токсичен), поэтому часто применяется в системах питьевого водоснабжения. Такая подводка устойчива к высоким температурам до +95 градусов Цельсия. Эти характеристики позволяют применять ее в системах отопления и в горячем водоснабжении.
Высокая механическая стойкость гибкой подводки позволяет ей выдерживать гидравлические удары (рабочее давление воды до 20 атм). В зависимости от требуемого расхода воды диаметр гибкой подводки (проходное сечение) может быть разным. В системах водоснабжения чаще всего используется подводка с внутренним диаметром равным 8 мм. Синяя нить в оплетке указывает на возможность ее применения в системах холодного водоснабжения, а красная – горячего.
Гильза из нержавеющей стали обеспечивает надежное соединение шланга в металлической оплетке с втулкой из никелированной латуни. Для более удобной установки этого вида подводки есть два типа арматуры, укомплектованной прокладками для герметичного соединения: штуцер с резьбой (для надежного соединения с внутренней резьбой на подключаемом оборудовании) или накидные гайки (для присоединения к трубе с наружной резьбой). Осуществляя монтаж гибкой подводки в металлической обмотке, рекомендуется применять шланги длиной не более 2,5 м. Срок эксплуатации составляет не более 5 лет.
Приобретая гибкую подводку, необходимо внимательно осмотреть изделия. Не допускается присутствие вмятин, выпуклостей и других изъянов на гайке и обмотке. Нити оплетки должны быть ровными, без выступов и т. д. Элементы штуцера должны быть соосны со шлангом. Уплотняющая прокладка не должна мяться и отсоединяться. Недочеты на декоративном покрытии также недопустимы. При подборе товара попросите паспорт продукции и уточните гарантийный срок эксплуатации. При возможности приобретайте подводку только у официальных дилеров.
Сильфонная подводка – рукав (шланг), изготовленный из нержавеющей стали в виде гофры. Для производства такого вида подводки лента из нержавеющей стали скручивается в трубу и сваривается лазерным лучом по всей длине, а затем сжимается в гофр. К втулке привариваются завальцованные гильзы. Срок службы такой подводки выше, чем у шланга в металлической обмотке, и может составлять до 25 лет. Благодаря гофрированной структуре сильфонная подводка способна выдерживать большие перепады давления, гидроудары и поглощать тепловые расширения (способна сохранять свои свойства в температурном диапазоне от -50 °С до + 250 °С).
В процессе эксплуатации от переменного давления на металле образуются микротрещины, что способствует разрушению. При экстремальных условиях используется защищенный вариант – сильфонная подводка в металлической оплетке. Ее просто монтировать, она обладает отличной гибкостью и при этом не нарушается проходное сечение (не менее 11 изгибов на одну точку).
Помимо плюсов, сильфонная подводка имеет и минусы. При одновременном использовании водопровода в ванной и на кухне слышны вибрация и гудение гофрированного шланга, усиливающиеся с увеличением напора воды. По этой причине рекомендуется подбирать гибкую подводку большего диаметра. При большом потреблении воды рекомендуется использовать диаметр шланга гибкой подводки 3/4 дюйма. Еще один способ борьбы с вибрацией и гудением – применение сильфона с пластиковым покрытием, которое также оберегает гофр от повреждения.
Читайте материал по теме: Как выбрать гибкую подводку
Самые распространенные ошибки, которые часто допускают при монтаже гибкой подводки
Казалось бы, что тут сложного, — взял гибкую подводку, прикрутил и готово! Но на самом деле, не всё так просто как может показаться на первый взгляд. Для гибкой подводки также написаны правила монтажа, которые обязательно необходимо соблюдать. Ведь если произвести монтаж неправильно, последствия могут быть очень неприятными!
Сегодня я расскажу о частых ошибках которые допускаются при монтаже гибкой подводки, а также, дам несколько полезных советов которые помогут предотвратить неприятные последствия, — протечки, обрывы и прочие неприятности.
Подмотка уплотнительного материала
Такую картину я часто наблюдаю, когда приезжаю на очередной вызов! Некоторые мастера или, сами хозяева, перед тем как накрутить гайку, наматывают на резьбу фум–ленту или ещё хуже, уплотнительную нить!
Так делать категорически не нельзя, так как гайка гибкой подводки имеет уплотнительную прокладку, а посторонний уплотнитель может помешать гайке нормально придавить резинку. Дополнительное уплотнение просто бессмысленно!
Перетяжка
Не нужно думать что, если затянуть гайку как можно туже, соединение будет надёжным, — нет, это заблуждение! Затягивая гайку со всей силы, вы сделаете соединение не надёжным, так как прокладка может повредиться об металлические края фиттинка. Это может случиться сразу или через какое–то время, в тот момент, когда вас не будет дома! А ещё, её может просто выдавить.
Затягивать следует нежно, сначала подтянуть рукой до упора, а затер ключом, буквально на один оборот, — в большинстве случаев этого достаточно!
Удлинение шланг
Если вдруг не хватило длины подводки, можно просто соединяют два шланга вместе, при помощи бронзовых бочёнков. Но вот правила, запрещают такой вид соединение, правда я так и не нашёл описания, где было бы сказано почему так делать нельзя.
Я думаю, что прокладки со временем могут ослабнуть или, есть у меня ещё одна мысль, — срок службы гибкой подводки по паспорту 10 лет, но на практике они выходят из строя примерно через пять лет. А вот бочёнок может не протянуть столько времени и разрушиться быстрее, к чему это может привести, думаю рассказывать не стоит!
Перегиб и натяжка шлаг
Ещё одна распространенная ошибка, из–за которой гибкая подводка выходит их строя раньше времени! Запрещено перекручивать или, ещё хуже, монтировать шланг в натяжку! В первом случае шланг может либо перегнуться, тем самым затруднив проход воды, либо, со временем ослабить гайку, так как он постоянно будет находиться в напряжении.
Натяжка гибкой подводки также сокращает срок службы, в этом случае она может просто порваться! Шланг должен быть свободным, без лишнего натяжения и перегибов, тогда проблем не будет и, подводка прослужит долгие годы!
А ещё, запрещено устанавливать гибкую подводку в местах где может быть минусовая температура. Запрещено вещать на подводку вещи и тяжелые предметы, а также, прокладывать их через стены и перекрытия!
А у меня на этом всё, надеюсь статья вам понравилась! Соблюдая эти простые правила, вы продлите срок службы гибкой подводки и, сможете избежать неприятных последствий
Спасибо за внимание!
Сильфонная подводка для смесителя АКВАПРОФ: а чем же она лучше?
По сравнению с традиционной подводкой в металлической оплётке, имеет следующие отличительные преимущества: —Гораздо более долгий срок службы
. Срок службы сильфонной подводки -не менее 20 лет, что в несколько раз больше срока службы «обычной». -Сильфонная подводка для воды более безопасна для здоровья человека — в ней нет резиновой трубки, которая может выделять токсины, если изготовлена из некачественного сырья. —Расширенный температурный диапазон . Производители традиционной подводки заявляют верхний предел до +100
(и даже до +110) градусов по Цельсию. Однако, в большинстве случаев такая верхняя планка рабочих температур на практике не подверждается. Если резиновая трубка изготовлена из некачественного сырья и в действительности далека по составу от указанного производителем этиленпропиленового каучука EPDM, то она размягчается при контакте с горячей водой и может прорваться на температурах чуть выше +70 градусов. К тому же для нашей страны не редкость, когда в сетях централизованного горячего водоснабжения температура воды может превышать 100 градусов, то есть, в систему подаётся перегретая вода. —Способность выдерживать повышенное давление , в том числе, и гидроудары. Даже непрофессионалу понятно, что целиком металлический рукав способен выдерживать более высокие давления, чем резиновая трубка в оплётке. Да и сам факт отсутствия слабого звена традиционной подводки -компрессионной гильзы -служит дополнительной гарантией надежности и долговечности такойподводки для смесителей . —Диаметр внутреннего прохода такого изделия остаётся постоянным при изгибании. Гофрированную подводку невозможно случайно пережать, перекрутить вокруг оси, как это бывает с резиновой трубкой обычной подводки. Любопытное наблюдение касательно суровой участи гибкой подводки на кухнях наших сограждан. Часто подвод воды от стояка к кухонной мойке сделан с помошью металлопластиковой трубы. Когда расстояние от стояка до мойки небольшое, металлопластиковые трубы бывают вовсе не закреплены специальными креплениями к стене. В итоге несчастная резиноваяподводка для подключения смесителя вынуждена удерживать висящие на ней металлопластиковые трубы с массивными латунными фитингами. Добавим к этому ещё то, что всю эту «конструкцию» регулярно приводят в движение засовываемые-высовываемые предметы вроде мусорного ведра и т.п.Жесткая подводка для смесителя (например, медная), безусловно, также обладает рядом перечисленных выше достоинств. Однако в процессе её монтажа зачастую возникают дополнительные сложности — по месту может не подойти длина, не совпасть посадочные места, возникнет потребность в специальном инструменте и т.п.
ДОПОЛНИТЕЛЬНЫЕ ОСОБЕННОСТИ:
Предлагаемая нами имеет следующие важные конструктивные особенности:
1. Штуцеры изготовлены из нержавеющей стали AISI 201 и к металлорукаву крепятся с помощью аргонной сварки. Это служит дополнительными гарантиями надёжности соединения. 2. Со стороны накидных гаек к металлорукаву приварены специальные стальные нержавеющие торцевые площадки (ниппели) . Места сварки обозназначены на фотографии слева стрелками. Металлорукав изготовлен из пищевой стали в соответствии с жёсткими европейскими нормами безопасности для здоровья человека UNI-EN. После гофрирования и сварки готовая отжигается, благодаря чему легко гнётся и сохраняет форму. Данное изделие успешно прошло необходимые сертификационные испытания и микробиологические исследования, что подтверждается сертификатом ГОСТ Р и Санитарно -гигиеническим заключением , и предназначено для контакта именно с питьевой водой.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Сегодня большинство людей выбирают именно гибкий вариант подводки для смесителя. В нашем материале мы постараемся детально изучить данный элемент сантехники, а также разобраться в причинах популярности.
Основные виды гибкой подводки
Для подключения домашней сантехники используются два типа соединителей. Они отличаются как по внешнему виду, так и по конструкции. Гибкая подводка может быть изготовлена в виде:
- короткого, относительно жесткого гофрированного патрубка из металла;
- тонкого гибкого шланга с оплеткой из металла.
Оба варианта подводки отличаются по технологии изготовления, по сроку службы и способу обеспечения герметичности гибкой трубы.
Вариант с резиновым шлангом в оплетке
Конструкция подводки — это каучуковый шланг с запрессованными металлическими ниппелями по концам. С помощью резьбового соединения ниппель с большим усилием прижимается к входному штуцеру сантехники или трубы водопровода. Герметичность соединения обеспечивается прокладками, подмоточной ФУМ-лентой или уплотнительными кольцами.
Шланг гибкой подводки в оплетке выпускается в трех видах:
- стандартный с Фитинги для стальных труб: виды, классификация, маркировка и примеры проведения монтажа фитингами на концах типа «гайка-гайка». Гаечная головка выполняется в размерах 1, 3/4, 3/8, 1/2 дюйма;
- подводка-удлинитель. Отличается от предыдущего варианта тем, что на одном из концов стоит вращающаяся головка-штуцер с наружной резьбой (обычно в 3/8 дюйма);
- соединительный шланг с подвижной гайкой (BP) с одной стороны, размером 3/8 или 3/4 дюйма, и неподвижным штуцером 1/2 дюйма с внешней резьбой (HP) с противоположного конца.
Последний тип шланга — это стандартный вариант гибкой подводки для смесителя 3/8 с прямым ниппелем под штуцер с наружной резьбой. Используется для подключения моек и ванных смесителей под горячую и холодную воду.

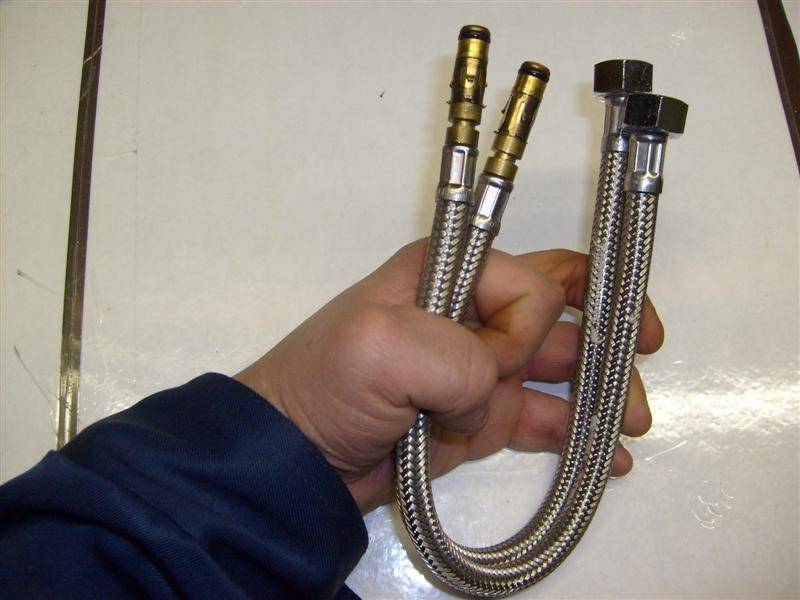

Виды мягких шлангов
Большинство современных смесителей и кранов, рассчитанных на подключение гибкой подводкой, спроектированы так, что входные отверстия с внутренней резьбой 1/2 дюйма расположены в труднодоступных местах. При установке крана завернуть штуцера обычно не составит проблемы. Но шланги гибкой подводки нужно будет периодически менять через 1-2 года эксплуатации. В подобной ситуации вывернуть прикипевший штуцер 1/2 становится непросто, даже если это качественное изделие из латуни.
Кроме того, один из ниппелей гибкой подводки 3/8 дюйма может иметь форму угольника, а гайка, вместо традиционного шестигранника под ключ, имеет рифленую накатку.
В качестве примера можно привести шланг подключения, производства немецкой компании Grohe. Это позволяет завернуть гаечную головку по резьбе рукой, без ключа. Такую подводку используют преимущественно для временного подключения кухонной техники. Например, кофемашины или настольной посудомойки.
Гибкий шланг
Сильфонный тип подводки
Данный вариант гибкой подводки представляет собой шланг в виде стального гофра с гайками или штуцерами 3/8 на концах. Длина его может достигать 200 см.
Стенки изготовлены из накаткой тонкой полоски нержавеющей стали. В процессе изготовления гофрированной подводки кромки полосы свариваются, благодаря чему гибкий шланг из металла приобретает возможность сгибаться в нужном направлении. При этом изделие способно выдерживать давление до 10 атм и температуру до 250 °C.
Гибкая подводка
Так как внутри гибкого гофрированного шланга нет оболочки из полимера, то принято считать сильфон самым долговечным и надежным типом подводки. На самом деле это не совсем так.
Гофры хорошо выдерживают статическое давление воды, поэтому гибкую подводку с гайками – штуцерами 3/8 дюйма можно использовать в качестве участка водопровода. Если же давление внутри сильфона меняется, то в местах сварки полосы из нержавеющей стали, очень плохо переносящей циклическую нагрузку, появляются микротрещины. Поэтому нельзя сказать, что труба из гофрированной стали в эксплуатации превосходит качественную гибкую подводку на 3/8 дюйма.
Самые распространённые ошибки, которые часто допускают при монтаже гибкой подводки
Он выглядит таким простым и обычным, но на самом деле это очень капризный материал, к которому следует относиться с должным уважением. И хотя при правильной установке этот способ соединения прослужит вам долго, ошибки могут не только повредить прокладку, но и привести к неминуемой катастрофе с пострадавшим соседом. Давайте рассмотрим нюансы.
Нет, не Фум!
Изначально в этом случае не нужен современный резьбовой герметик, будь то fam или специальный винт. Если вы думаете, что вам все равно нужно его собрать и что от этого хуже не будет, вы ошибаетесь
Важно помнить, что изначально все гибкие кабели уже оснащены стандартными уплотнениями, которые помещены туда по какой-либо причине. Кроме того, если вы намотаете на резьбу посторонний предмет, он не дойдет до конца и не продавит уплотнение вниз, как это предусмотрено производителем
Последовательная разводка водопровода.
Последовательную разводку иначе называют тройниковая, т.к. монтируется она единой линией и разводка от общей трубы к сантехприборам осуществляется при помощи тройников и угольников.
Минус такой разводки – нельзя перекрыть отдельное подключение, и вероятность того, что снизится общее давление воды, когда работают несколько сантехнических приборов.
Плюсы – простой и быстрый монтаж, не большая стоимость комплектующих по сравнению с коллекторной разводкой.
Последовательная разводка труб водоснабжения
(красным показана разводка горячей воды, синим – холодной).
Минус такой разводки – нельзя перекрыть отдельное подключение, и вероятность того, что снизится общее давление воды, когда работают несколько сантехнических приборов.
Разводка полипропиленовыми трубами и установка водорозеток.
Пищевой и не пищевой — 3 отличия
Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.
Чем они отличаются между собой конструктивно? Во-первых, размером.
Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм, и у внутренних – 5*7мм.
Ошибка №4
Не угадаете с размером, и такой кабель реально может уменьшить напор воды.
При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.
Второе отличие – обязательное наличие экрана. У наружных его может и не быть.
Ну и третье, самое главное – материал внешней изоляции.
Вот, например, пищевой вариант.
Снаружи мы имеем:
фторполимерную оболочку
Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.
Далее идут:
бронированный, защитный экран или оплетка
Ошибка №5
Без такого заземляющего экрана кабель внутри трубы использовать нельзя.
слой изоляции
две медные жилы с полимером между ними
У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.
На что обратить внимание при покупке
Чтобы приобрести качественное изделие, не стоит экономить и торопиться. Нужно оценить несколько параметров шланга.
1. Необходимо осмотреть оболочку, провести по ней пальцем. Она должна быть гладкой, ровной. Зазубрины и шероховатости – признак некачественной продукции.
2. Другим важным внешним показателем является наличие цветных элементов в оплетке. Если нити только синего цвета, то гибкое соединение подходит только для холодной воды, красные – для горячей. Универсальные модели имеют вставки обоих цветов.

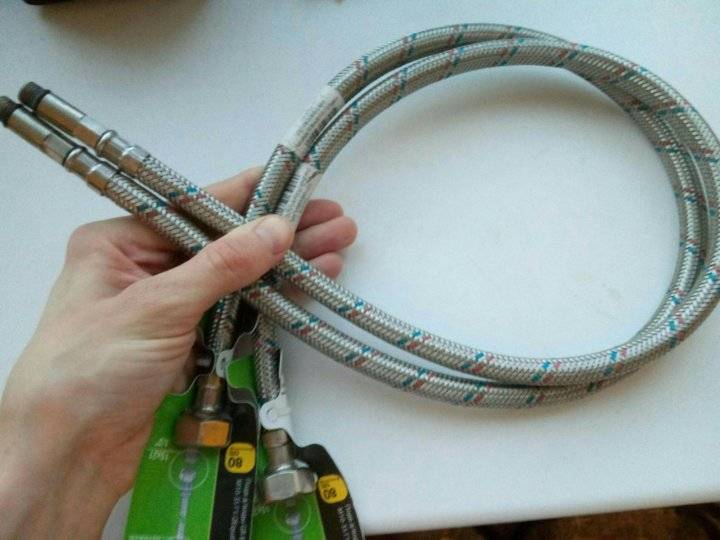

3. Нужно правильно выбрать длину шлангов. При установке они не должны быть натянуты или сильно провисать.
4. Вес изделия тоже может говорить о многом. Шланг не должен быть очень легким, ведь у таких моделей оболочка алюминиевая, а гайки сделаны из ненадежного материала силумина, поэтому быстро теряют целостность, разрушаются. Некоторая дешевая продукция имеет штуцеры из пластмассы. От ее покупки лучше воздержаться.
5. Некачественный материал, из которого сделана накидная гайка, выдает не только легкий вес. Чтобы определить, из чего она сделана, нужно нанести царапину. Если под напылением проявляется желтый металл, то такая продукция более надежная, так как выполнена из латуни, покрытой никелем. В других случаях не нужно устанавливать такое соединение.
Лазерная гравировка на изделии говорит о высоком качестве
6. Штуцер должен быть надежно подсоединен к шлангу.
Штуцеры гибкой подводки
7. Шланг должен быть достаточно гибким. Иначе он может быстро выйти из строя.
Выбирайте подводку достаточной длинны и степени гибкости
Таким образом, качественное изделие должно состоять из каучукового шланга с оплеткой из нержавейки и оцинкованными латунными крепежами и соответствовать параметрам вашей водопроводной сети. Купив такое соединение, вы не только лишите себя проблем на долгое время, но и с легкостью сможете его установить.
Преимущества и недостатки использования жесткой подводки
Этот тип подводки характеризуется жесткостью. При подключении смесителя к системе с помощью такой конструкции соединение получается неподвижным. Жесткая подводка представлена в виде металлической трубы с хромированным покрытием. Исключением являются медные изделия, которые не имеют защитного слоя, поскольку на их поверхности не размножаются вредные бактерии и плесень.
Жесткая подводка имеет длительный эксплуатационный срок, который составляет порядка 20 лет
Преимущества жесткой подводки для смесителя:
- Отличные декоративные качества и классический дизайн.
- Способность выдерживать воздействие высоких температур, а также их перепады.
- Стойкость к агрессивному влиянию химических веществ.
- Высокий запас прочности.
- Устойчивость к коррозийным повреждениям.
- Длительный срок эксплуатации (до 20 лет).
К недостаткам жестких конструкций относится высокая цена, а также довольно сложная схема установки. Поскольку в процессе монтажа все элементы находятся в стационарном положении, сборка такого соединения может сопровождаться определенными трудностями.
За счет гладкой поверхности, поддержание подводки в чистоте не становится проблемой
Длину трубок следует подбирать очень тщательно. Если направление водорозеток располагается не вертикально, придется его изменить. Для этих целей используются фитинги изогнутой формы. Кроме этого, неподвижное соединение создает дополнительные сложности в процессе ремонта и обслуживания кранов. Поэтому покупатели отдают предпочтение гибким вариантам соединений.
Преимущества и недостатки использования гибкой подводки для воды
Установка жестких стальных труб – трудоемкий процесс, в результате которого получается громоздкая и тяжелая металлическая конструкция. Монтаж гибких изделий не требует значительных усилий. При этом надежность системы и качество соединений совершенно не страдают.
У гибкой подводки для кухонных смесителей и других точек соединения имеется множество выгодных преимуществ:
- Безопасность и удобная система эксплуатации.
- Герметичность конструкции, которая достигается за счет использования высококачественных материалов для изготовления этих изделий.
- Для установки и демонтажа подводки не требуется специальных навыков, знаний и профессионального оборудования. С этой работой может справиться даже неопытный человек.
- Устойчивость к вибрационному воздействию. Гибкие соединения не боятся гидравлических ударов.
- При условии правильной эксплуатации срок службы изделий довольно велик.
- Гибкие шланги способны нормально функционировать в широком температурном диапазоне.
Технические характеристики нержавеющей стали позволяют применять оплетку из нее практически во всех узлах забора воды
В отличие от жестких конструкций положение гибких соединений можно изменять и перемещать их относительно смесителя.
Недостатки гибких шлангов для смесителей:
- Гибкие изделия боятся механических нагрузок и легко поддаются деформационным изменениям, поэтому их нельзя сильно скручивать, перегибать или натягивать. В противном случае срок службы подводки значительно сократится.
- Не разрешается устанавливать гибкие шланги рядом с источниками открытого огня.
- Если в разные помещения одновременно подается вода, подводка может издавать неприятный шум из-за вибраций, возникающих в трубах.
Основным минусом алюминиевых оплеток является их низкая сопротивляемость коррозии
Кроме этого, металлические компоненты, которые присутствуют в соединительном устройстве, со временем поражаются коррозией. Некоторые разновидности гибких изделий чувствительно реагируют на воздействие высоких температур. Если вода в трубопроводе слишком горячая, может возникнуть протечка.
