Что такое канализационный пятерник

Что такое прочистка

В санитарных нормах и правилах упоминается и прочистка, являющаяся аналогом ревизии. Элемент довольно часто используется в бытовых системах канализации, и каждый опытный сантехник, в отличие от любителей, знает, что это такое.

Прочистка представляет собой фасонную деталь в виде обычного тройника с раструбовым косым отводом, расположенным под углом 45 градусов к центральной оси. С ее помощью также можно прочистить канализационный трубопровод.

Прочистка может устанавливаться как вертикально, так и в горизонтальном положении по направлению потока. Для герметизации бокового отверстия в раструб вставляют заглушку.

Основное отличие прочистки от ревизии — возможность проведения чистки (проверки) только в одном направлении — для этого и нужен угол отвода в 45 градусов.

Прочистку обычно помещают на начальных и конечных глухих участках трубопроводов, в местах изменения направлений.

Рис. 6 Прочистка в зоне перехода стояка в горизонтальный выпуск – принцип работы

Как изменить высоту приемного отверстия в стояке

Если вы переносите приемное отверстие ниже, учитывайте, что стояк – общедомовая коммуникация. Если вы что-то сделаете неправильно, и лишите соседей сверху возможности нормально пользоваться туалетом, ничем хорошим для вас это не обернется.

Если вы врезаете канализацию в стояк ниже, чем она подключена, учитывайте следующее. Без повреждения плиты перекрытия минимальная высота приемного отверстия от пола 2,5 см. Чтобы подключить лежак к стояку, необходимо использовать хомут, который перекрывает сливное отверстие не меньше, чем на четверть диаметра в каждую сторону.

Диаметр лежака 90-110 мм, поэтому, чтобы опустить ниже, чем на 2,5 см, необходимо повредить плиту перекрытия.

Подробно процесс подключения к стояку описан в статье Врезка в канализационную трубу — основные правила и моменты врезки.

Если вы не профессиональный строитель, не повреждайте плиту перекрытия. Это опасно для жизни. По российскому законодательству внесение изменений в конструкцию здания без согласования с городским отделом архитектуры незаконно, и карается крупным штрафом.

Если минимальное расстояние от пола до приемного отверстия стояка не позволяет создать правильный уклон, поднимайте приемное отверстие лежака. Для этого поднимайте уровень пола или уровень установки сантехнических приборов.

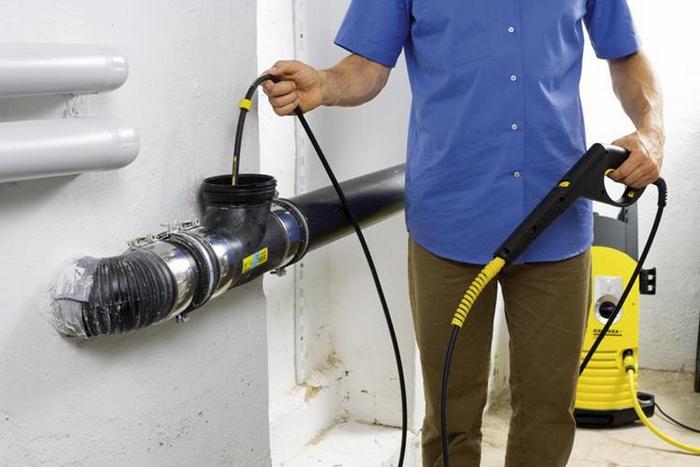

Прочистка засорения

Чтобы понять, как прочистить канализационную систему через ревизионный люк, необходимо найти причину образования засора. Распространённые причины его возникновения:

• тряпки, попавшие в канализацию через унитаз после мытья окон или пола;
• строительный мусор, песок, наполнитель для кошачьего туалета;
• жир.

Для выполнения прочистки необходимо вскрыть ревизионный люк, находящийся выше места засорения. Если вскрыть нижнюю ревизию, то после прочистки засора вниз через отверстие могут хлынуть накопившиеся сточные воды.

Для прочистки используют канализационную проволоку или тросик. Приспособление продвигается через трубу к месту засора с одновременным вращением ручки. При этом не должны образовываться петли из троса. После удаления пробки инструмент будет легко продвигаться дальше в трубу. Ваши дальнейшие действия следующие:

• чтобы вытащить тряпку, тянем трос на себя, продолжая вращать в ту же сторону;
• при засорении песком или строительным мусором, сливаем в унитаз несколько вёдер воды;
• для избавления от жирового налёта используем горячую воду.

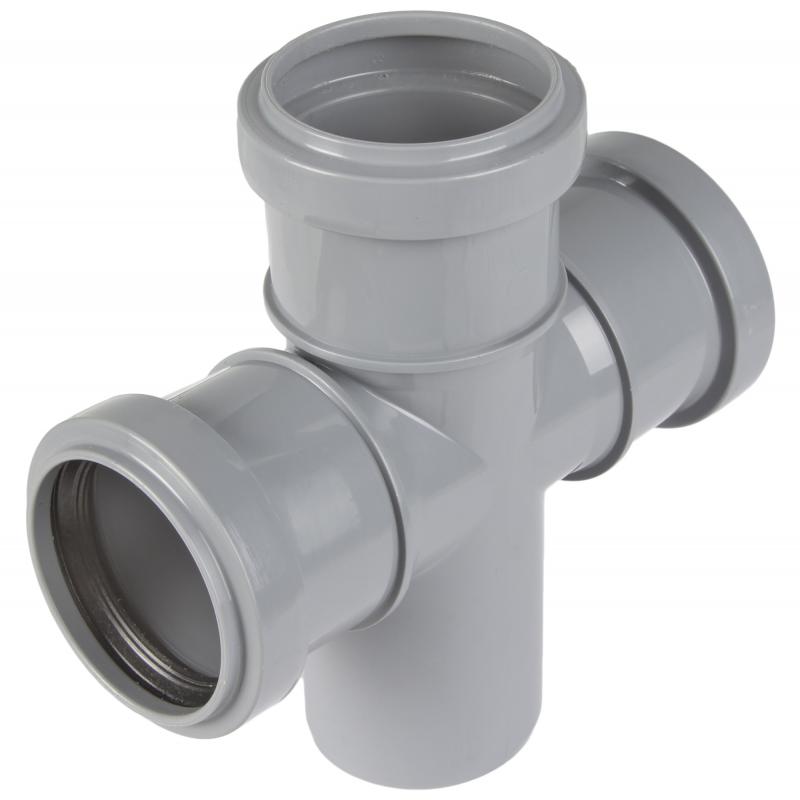

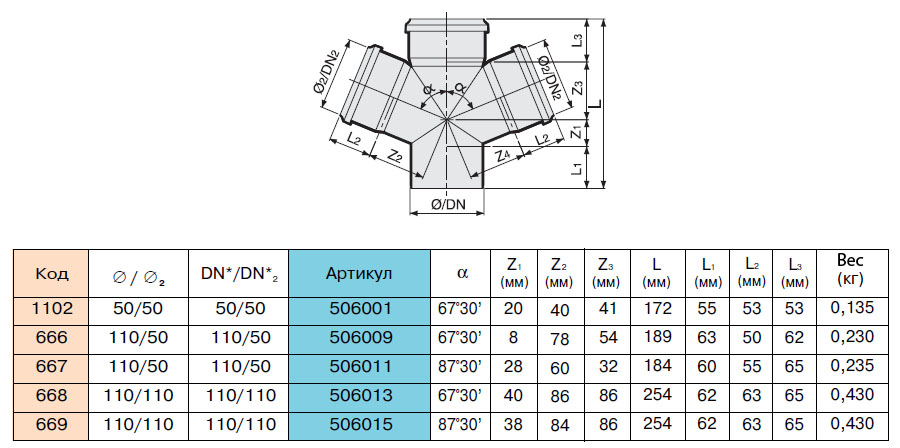

Назначение крестовины и материал изготовления

Крестовина используется для подключения к стояку двух и более водоотводов

Крестовина – это незаменимый элемент в канализационном трубопроводе, служит для подключения дополнительных коммуникационных ответвлений. Сантехнические изделия изготавливают из прочного материала. Они имеют гладкую внутреннюю поверхность, что способствует снижению рисков образования засоров в канализационной магистрали.

Современные фитинги производятся из полипропилена и ПВХ. Полипропиленовые изделия износостойки, не издают лишнего шума, прекрасно работают при температуре до 95 градусов. Также они невосприимчивы к разнообразным химическим веществам, перед применением не нуждаются в дополнительном покрытии либо покраске. Качественная крестовина довольно эластична, а это значит, что ее применение способствует бесперебойной эксплуатации канализационной системы в продолжение полувека.

Поливинихлоридные детали чуть менее прочны и износостойки. Но они стоят дешевле.

Не вышли из применения и чугунные крестовины для разводки канализационных труб. Благодаря прочности, ЧК используются в промышленности, на горнодобывающих предприятиях, химических заводах и других типах производств.

Определение и назначение канализационной манжеты

Уплотнение кольцевого пространства

Для изготовления используются различные материалы. Продукция в виде гофрированных труб и колец предназначена для использования в промышленных и жилых домах. Эластичные элементы из полиуретана, силикона и резины используются для герметизации стыков пластиковых труб, фитингов, различных типов переходников, придавая им прочность и устраняя утечки.

Детали классифицируются по назначению:

• Штоки имеют посадочное место между штоком и внутренней поверхностью цилиндра. Обеспечивают герметизацию при поступательном и возвратно-поступательном движении штока.
• Поршни возвратно-поступательного действия служат для предотвращения проникновения рабочего тела в пространства между поршнем и гидроцилиндром. Преимущество их использования – сохранение свободы передвижения движущихся элементов.
• Универсальные могут работать в любых условиях.

Нормативные акты

Правила прокладки внутренней канализации изложены в СНиП 2.04.01-85, его некоторые пункты:

В бытовой и производственной внутренней канализации ревизионные или прочистные узлы устанавливают:

• На вертикальных стояках без отступов — на первом и последнем этажах зданий.
• При наличии отступов — на этажах над ними.
• Если этажность здания превышает пять этажей, ревизию размещают на каждом третьем.
• Ее ставят вначале отводных труб, если количество подсоединяемых сантехнических приборов превышает трех и над ними нет фасонных элементов с отверстием для прочистки.
• На поворотах канализационной магистрали, где происходит перенаправление перемещения стоков, и данный участок технически невозможно прочистить через иные ревизионные лючки.
• На горизонтальных участках бытовой канализационной магистрали при диаметрах труб от 100 до 150 мм расстояние между прочистными или ревизионными элементами не должно превышать 10 и 15 м соответственно.

Рис. 3 Нормы максимальных расстояний между ревизионными и прочистными узлами по СНиП 2.04.01-85

Если ревизка канализационного стояка размещена на трубопроводе, проложенном скрытым методом, напротив ревизионного окошка должен быть установлен люк размером не менее 300 на 400 мм.

При прокладке внутренних канализационных магистралей должны соблюдаться следующие нормы:

• для 50 мм трубопровода – уклон 30 мм на погонный метр и расстояние от стены не менее 45 мм;
• для 110 мм трубопровода – уклон 20 мм на погонный метр и расстояние до стен не менее 75 мм;
• расстояние от стен до оболочки вертикального стояка – не менее 20 мм.
• вертикальный стояк при открытой прокладке размещают в углу помещения, при открытой – по оси выпуска унитаза.

Для наружной канализации действуют следующие нормы расстояний:

• Между ревизионными узлами не более 8 – 10 м на ровной местности и 5 – 6 м на возвышенности.
• Смотровой колодец должен располагаться не далее 12 м от выпуска при диаметре трубопровода 100 мм.
• Если транспортируются серые воды, расстояние между колодцем и выпуском допускается увеличивать до 20 м.

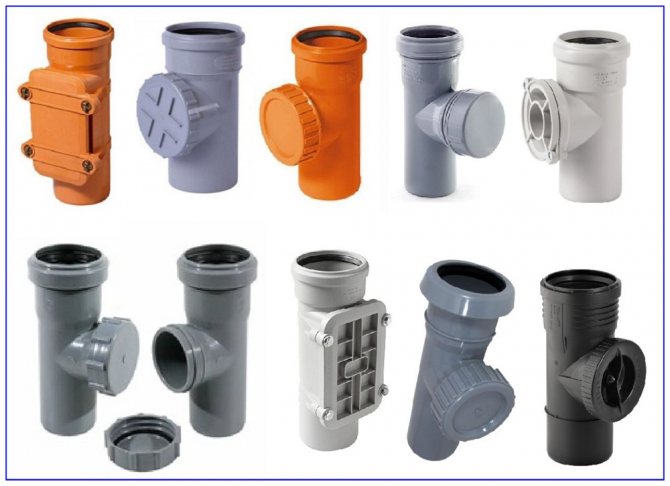

Рис. 4 Полимерные ревизии на 110 и 50 мм

Виды и размеры манжет

Гидравлические манжеты

Уплотнения можно устанавливать как внутри, так и снаружи. В первом случае они используются для соединения пластиковых труб разного диаметра или для подключения стиральных и посудомоечных машин к канализационной системе. Если необходимо соединить трубы без раструбов, то поверх деталей монтируются уплотнители.

Переходная муфта канализации обеспечивает соединение чугунных колен с пластиковыми трубами. Длина переходника с D 124/110 составляет 80 мм и используется для подключения унитазов, с D 72/50 – 110 мм для подключения другой сантехнической арматуры.

Размеры уплотнительных колец соответствуют диаметрам стандартных труб 32-100 мм, а длина может варьироваться от 25 до 120 мм. Уплотнения 50 * 40, 50 * 25, 50 * 32 используются при подключении стиральных машин, раковин, раковин, душевых, посудомоечных машин.

Правила монтажа

Трехплоскостной фитинг

Прежде чем приступать к монтажным работам в многоквартирном доме, потребуется оповестить соседей, чтобы они временно не использовали сантехнические приборы. Потом необходимо перекрыть водоснабжение и освободить рабочее место от посторонних предметов.

Если вы планируете замену старого разветвителя, прежде всего необходимо демонтировать изношенную деталь. Даже ветхие чугунные разветвители обладают достаточной прочностью, чтобы разбить их молотком, нужно приложить немалое усилие. Необходимо произвести расчеканку соединений и расшатать фитинг на стыках. При выполнении таких работ требуется аккуратность, чтобы избежать повреждения целых элементов.

Перед сборкой лучше провести обработку мест стыковки силиконовым сантехническим герметиком. Это поспособствует легкому и надежному соединению, предотвратит возможные протечки и появление грибка.

Установка крестовин может выполняться в вертикальной плоскости на магистральных канализационных ветках и в горизонтальной – в дополнительных ответвлениях.

В первом случае установка проводится таким образом:

1. Монтируется сливная труба, на которую будет посажена крестовина.
2. Уплотнитель из резины промазывается сантехническим силиконом.
3. Разветвитель ставится так, чтобы отводы располагались в одной плоскости с несущей стенкой.
4. Конструкция временно закрепляется к стене так, чтобы до крестовины оставалось 50–70 мм для удобства последующей установки труб.
5. Монтируется отвод в вертикальном направлении.
6. По общей технологии выполняется установка горизонтальных отводов, учитывая наклон трубных отрезков в сторону разветвителя под углом 3–5 градусов.

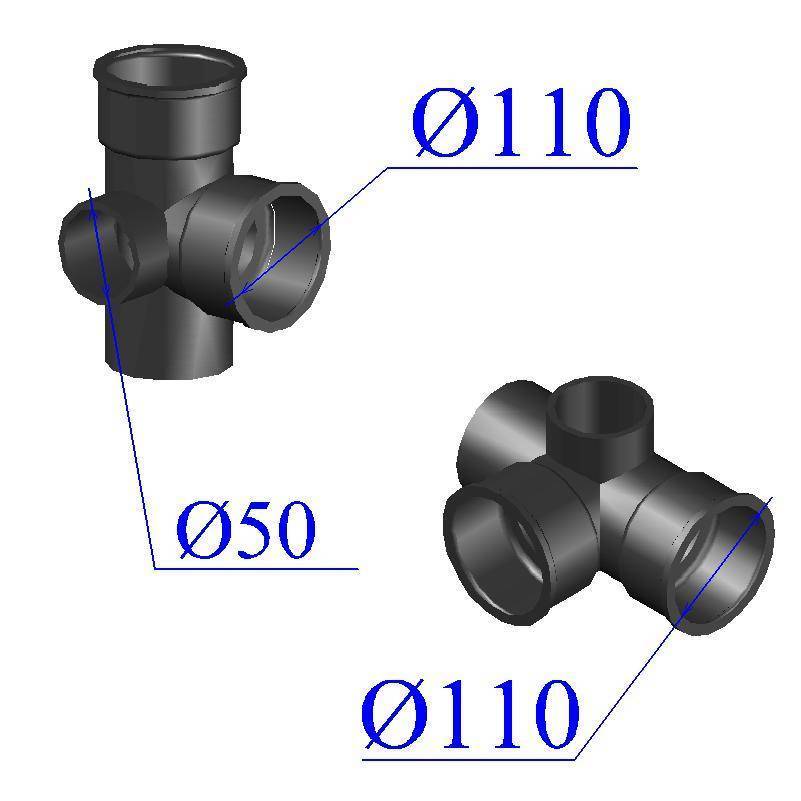

Пятерник канализационный

После установки всех отводов крестовина жестко закрепляется на несущей стенке.

В горизонтальном направлении конструкцию монтируют с учетом наклона выходного патрубка под углом 3–5 градусов к горизонтальной плоскости. Установка проводится в пять этапов:

1. Монтаж и закрепление отводной трубы.
2. Обработка сантехническим силиконом мест стыковки.
3. Монтаж разветвителя с соблюдением уклона.
4. Поочередная установка трубы прямого входа с учетом угла наклона и боковых патрубков.
5. Фиксация получившейся конструкции хомутами и направляющими.

Обустройство разветвителя сложной конфигурации с отводами разного сечения проводят аналогично, при этом учитывая расположение отводящих элементов по направлениям.

Рекомендации по выбору

Двухэтажный крест

При покупке вентиляторных разветвителей проверьте устройство на наличие трещин, зазубрин и других дефектов. Также проверьте резиновые уплотнения. Их нельзя заклинивать, иначе после установки соединение будет «перекачиваться».

Для соединения участков горизонтального направления в канализации при сборке стыков под потолком лучшим вариантом будет использование прямых крестовин.

Два бассейна, расположенные по обе стороны от стояка, соединяются с канализационной линией только наклонным устройством. Монтаж этих ответвлений нельзя производить в горизонтальном направлении. Объясняется это тем, что при глухом разряде одной или нескольких ветвей велика вероятность выхода из строя гидрозатворов.

Назначение крестовины и материал изготовления

Перекладина используется для подключения к стояку двух и более водоотводов

Перекладина – незаменимый элемент в канализационной трубе, служит для соединения дополнительных ответвлений коммуникации. Сантехнические изделия изготавливаются из прочного материала. У них гладкая внутренняя поверхность, что снижает риск засорения канализационной линии.

Современная фурнитура изготавливается из полипропилена и ПВХ. Изделия из полипропилена износостойкие, не издают лишнего шума, отлично работают при температуре до 95 градусов. Они также невосприимчивы к воздействию различных химикатов и не нуждаются в дополнительном покрытии или покраске перед использованием. Качественный ригель достаточно эластичен, а значит, его использование способствует бесперебойной работе канализационной системы на протяжении полувека.

Детали из ПВХ немного менее прочны и износостойки. Но они дешевле.

Не вышли из строя даже чугунные крестовины для прокладки канализационных труб. Благодаря своей прочности, ЧК используются в промышленности, шахтах, химических предприятиях и других отраслях промышленности.

Для внутренней канализации ↑

Для всех видов соединений канализационного трубопровода внутреннего типа из чугуна ГОСТ предусматривает такие параметры фитингов:

заглушки – диаметр от 100 мм;

Фото: заглушки

(для всех фото чугунных фитингов в этой категории)

компенсационные патрубки – диаметр меньший 100 мм, больший – от 210 до 490 мм;

Фото: компенсационные патрубки

крестовины – диаметры отверстий 100 мм;

Фото: крестовины

тройник 45˚ — диаметр наименьшего нижнего раструба, а также двух верхних от 50 до 150 мм;

Фото: тройник 45˚

тройник 90˚ — все диаметры от 50 до 150 мм;

Фото: тройник 90˚

муфта – диаметр от 50 до 150 мм;

Фото: муфта

отводы – диаметр от 50 до 150 мм;

Фото: отводы

отводы 135˚ — диаметр от 50 до 150 мм;

Фото: отводы 135˚

переходы или редукции – диаметр наименьший от 50 до 150, наибольший – 100мм;

Фото: переходы или редукции

ревизии – диаметр от 50 до 150 мм.

Фото: ревизии

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху. Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Виды

Ревизия для канализации — отдельный фасонный элемент, представляющий собой тройник с раструбом на одном конце и ревизионным люком на боковом отводе. Изначально элемент изготавливался из чугуна. В домах старой постройки кое-где до сих пор стоят такие ревизии. Современный вид элемента несколько отличается — принципиально изменилась крышка ревизии канализации. Если в чугунных системах она имела овальную форму и крепилась через резиновые прокладки к корпусу на 4 болтах, то нынешние пластиковые крышки круглые и крепятся на резьбовом соединении (попросту навинчиваются на отвод). Это упрощает и ускоряет работу сантехника.

Материалом для изготовления современных видов ревизии могут служить:

• ПВХ;
• полипропилен.

Несомненным лидером является полипропиленовое изделие. Оно способно служить до 50 лет, выдерживать перепады температур и механические нагрузки без разрушений или деформаций. Полипропиленовая ревизия выдерживает нагрев до 950°. Есть типоразмер для канализационных труб диаметром 50 мм (горизонтальная часть системы, к которой подключаются ванны, раковины, кухонные мойки и т.д.), и диаметром 110 мм (для унитазов и стояков).

Существуют разновидности элементов — ревизия и прочистка на канализации, отличия между которыми минимальны. Ревизия используется не только для устранения засоров, но и для доступа внутрь системы с целью выполнения ремонта или иных надобностей. Прочистка — это элемент, который оснащен наклонным отводом и используется только для устранения засоров. Если из ревизии тросик можно направить в любую сторону, то прочистка задает единственно возможное направление, поэтому ее, как правило, устанавливают в конечных точках трубопровода. Внешнее отличие прочистки и ревизии заметно сразу по наклонному среднему отводу. Собственной крышки у прочистки не имеется, обычно устанавливают торцевую заглушку, зафиксированную с помощью мастики.

Виды и размеры устройств

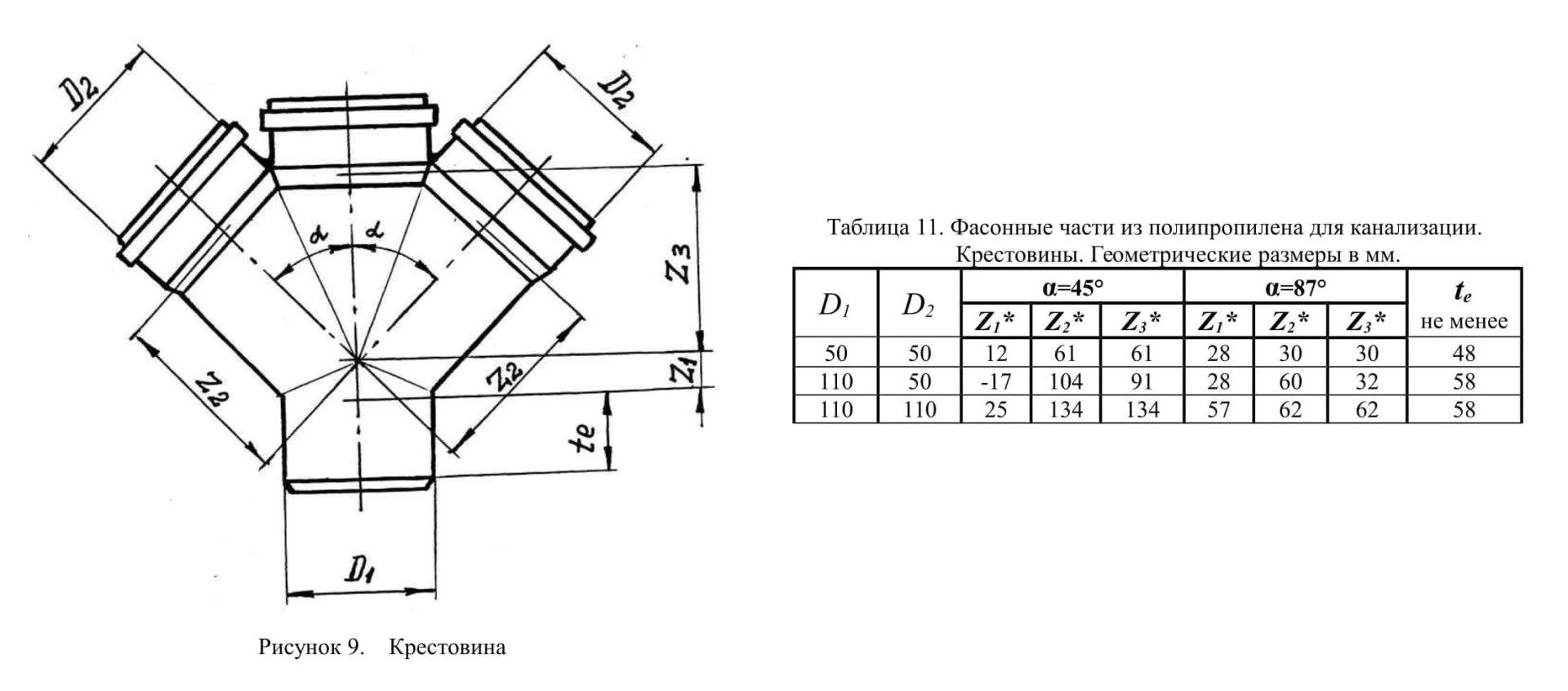

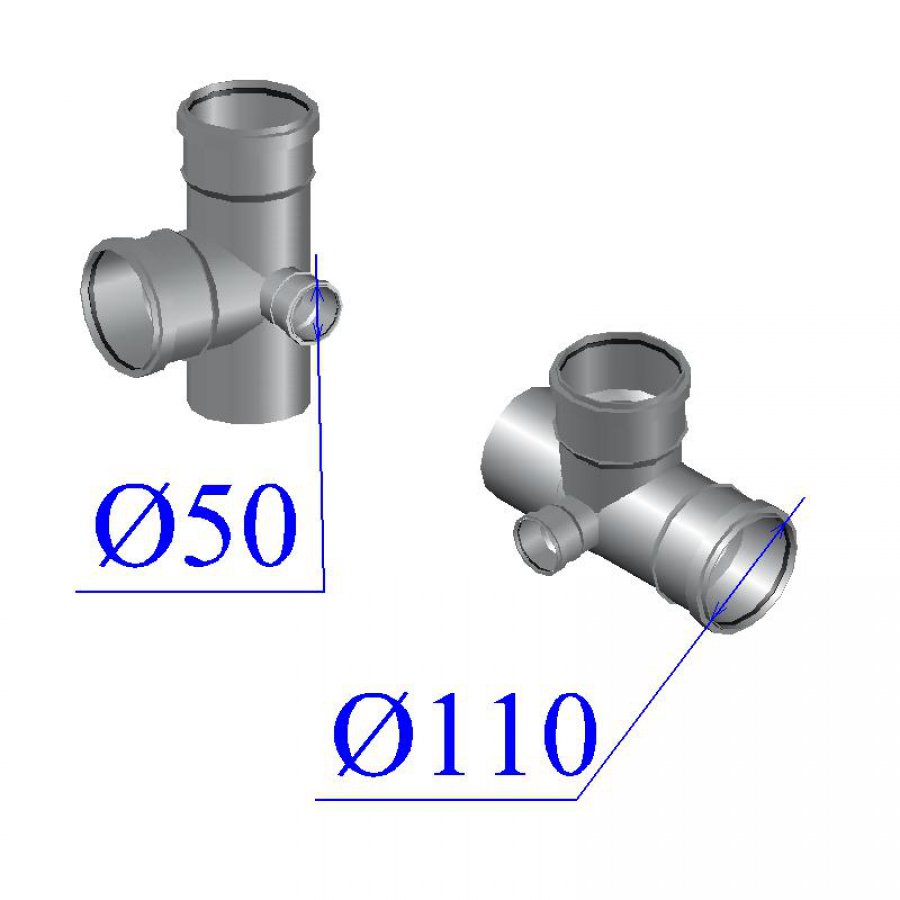

Одноплоскостная крестовина Крестовины относятся к разновидностям фитингов для канализации. Их еще именуют фановыми разветвителями. По конфигурации в пространстве устройства подразделяются на три типа:

• Одноплоскостные фитинги нужны для подключения вспомогательных ответвлений к основному трубопроводу в одной плоскости.

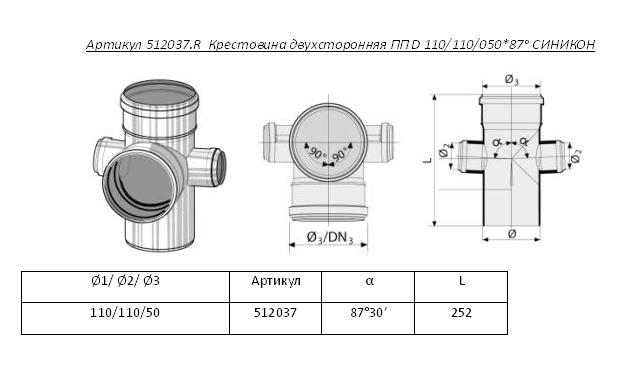

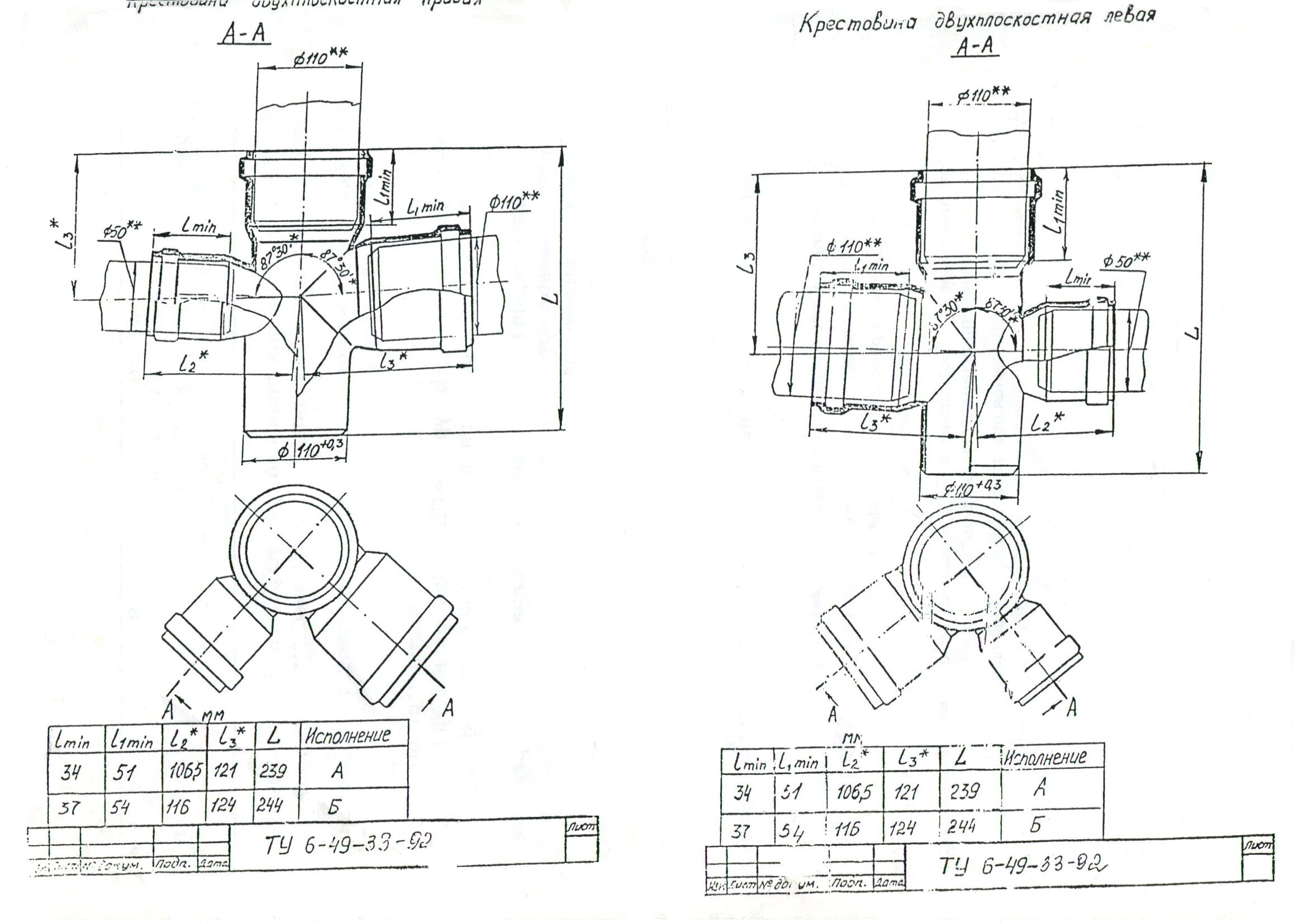

• Двухплоскостные разветвители применяются для установки отводов в двух плоскостях – от главных магистралей к сантехприборам.
• Трехплоскостной вид канализационных крестовин применяется при обустройстве сантехнических помещений нестандартной планировки. Фитинг позволяет соединить в единый комплекс сразу несколько трубопроводов.

Двух или трехплоскостное канализационное устройство с пятью выходами именуют пятерником.

Также разделяют фановые разветвители на прямые и косые. Первый вариант применяется для соединения между собой канализационных труб, находящихся в перпендикулярных плоскостях относительно друг друга. Во втором случае углы ответвления могут иметь разное значение – 90 и 135 градусов.

Различаются устройства и по размерам, что указывается в маркировке. Крестовины простого типа маркируются трехзначно 110х110х110. Это сообщает о том, что все выходы имеют сечение 110 миллиметров. Такая деталь может подойти для монтажа с лежачей системой. Деталь с большим или меньшим сечением можно подсоединить только при помощи особой вставки.

Нюансы эксплуатации

После ввода в эксплуатацию канализация требует бережного отношения и периодического обслуживания.

Правила использования несложны в выполнении:

• не разрешается стучать по трубам и отводам, размещать на них посторонние предметы;
• рядом с трубопроводами запрещено хранить тару с легковоспламеняющимися веществами;
• на полипропиленовые и ПВХ детали канализации запрещено воздействовать открытым огнём, например, для разморозки;
• допускается скрывать трубопроводы легкосъёмными конструкциями;
• гидрозатворы сантехприборов при перерыве в эксплуатации заполняют водой минимум раз в 25 дней;
• запрещена прочистка пластиковых трубопроводов металлическими ёршиками и щётками;
• нельзя изменять углы наклона труб и отводов;
• после разборки системы меняют резиновые уплотнительные кольца;
• при замене деталей разрешается использовать только аналогичные виды — например, нельзя вместо чугунной детали установить пластиковую;
• допускается как временная мера при авариях накладка на повреждённую трубу резиновой манжеты.

При монтаже любой трубопроводной системы всегда возникает необходимость в изменении ее направления – это происходит с помощью встраиваемых в магистраль деталей, называемых отводами. В бытовых системах вывода серых и фекальных вод таким элементом для изменения направления линии является отвод канализационный, изготавливаемый из различных материалов и имеющий несколько типоразмеров.

При самостоятельном монтаже канализационной линии в быту в основном используют пластиковые виды трубопроводов, при этом отводы для канализации внутри и снаружи зданий имеют некоторые отличия. Знание их технических характеристик поможет провести правильный монтаж наружной и внутренней канализационной магистрали с соблюдением технологии без лишних финансовых затрат.

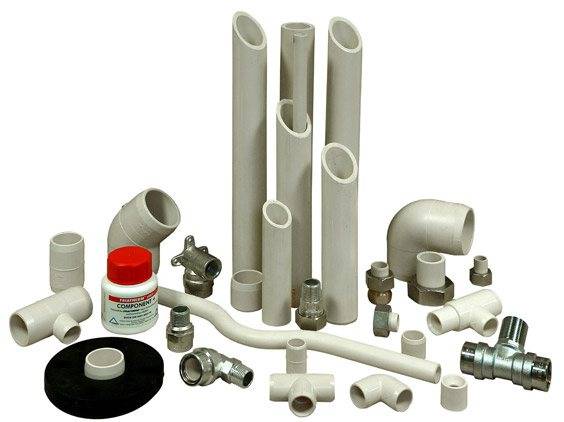

Рис. 1 Какие бывают канализационные трубы

Основные фитинги для канализации

Ассортимент фитингов

Основные соединительные фитинги разделены на 4 группы:

1. Муфта прямолинейная двусторонняя. Предназначена для соединения двух участков. В ее конструкции присутствуют два раструба с резиновыми манжетами.
2. Отвод или колено. С его помощью соединяют два участка, которые подходят друг к другу под углом 90 или 45 градусов. Отсюда и два вида отводов.
3. Тройник предназначен для соединения трех участков. Два из них прямолинейные и соединяются в одном прямолинейном контуре, а третий является боковым. Кстати, тройники также делятся на две группы — первый с отводом бокового участка под углом 90 градусов к основному, второй под углом в 45 градусов.
4. Крестовины — соединяют 4 участка под разными углами или в перпендикулярных плоскостях.

Это основные соединительные фитинги, но есть и другие, которые выполняют разные функции. Это ревизия, зонты разных размеров, обратные клапаны, заглушки, редукции и прочее.
