Материалы, используемые для изготовления канализационных муфт

Что это такое

Компенсаторы для канализационных труб — это фитинги, предназначенные для изменения в небольших пределах длины участка сети. Чаще всего они используются на линиях, собранных из ПВХ. Этот материал показывает самый большой коэффициент температурного расширения. При сливе горячей воды, длина труб увеличивается, а при охлаждении — уменьшается. Компенсатор принимает на себя эти изменения, сохраняя в целости соединения и элементы стояка. Это основная, но не единственная задача, которую решает муфта. Есть у нее и другие полезные возможности:

она позволяет изменить положение тройника относительно вертикальных и горизонтальных частей системы. Во время ремонта уровень пола часто меняется (укладка плитки, заливка выравнивающей стяжки и т.д.), из-за чего высота унитаза, ванны, душевой кабины и других видов сантехники меняется. Для подключения к системе приходится менять высоту установки тройника, что легко сделать, если есть компенсатор;
замена частей стояка представляет собой сложную задачу, особенно в многоквартирных домах. С муфтой процедура сокращается до нескольких минут;
упрощается переход с одного диаметра трубопровода на другой.

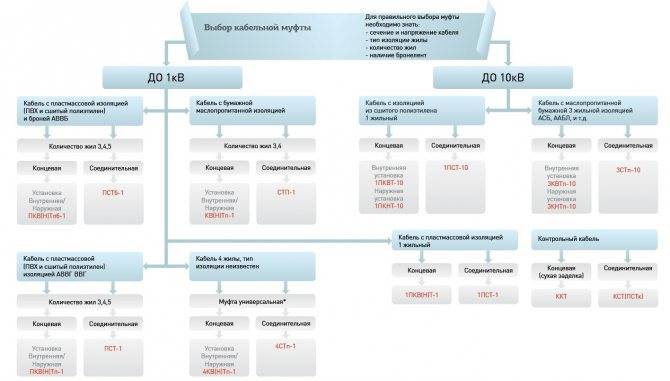

Типы муфт производства АО «ЗЭТА»:

Муфты концевые до 1кВ	Муфты соединительные до 1кВ
3 ; 4 ; 5 ПКВ(Н)Тп-1 3 ; 4 ; 5 ПКВ(Н)Тп(б)-1 3 ; 4 КВ(Н)Тп-1	3 ; 4 ; 5 ПСТ-1 3 ; 4 ; 5 ПСТ(б)-1 3 ; 4 СТп-1
Муфты концевые до10кВ	Муфты соединительные до 10кВ
3 КВТп-10 3 КНТп-10 1 ПКВТ-10 1 ПКНТ-10	3 СТп-10 1 ПСТ-10

*1. Универсальная муфта для 4-х жильного кабеля до 1 кВ 2. Рекомендуется при невозможности заранее узнать тип изоляции жилы для 4-х жильных кабелей, стоимость такой муфты выше, чем на кабель с пластмассовой изоляцией 3. Муфты имеют универсальный комплект для присоединения проводника заземления: Для паяного — комплект припоев и паяльный жир. Для непаяного — пружинка, терка.

Разновидности

Существует несколько разновидностей компенсационных муфт. Чаще всего встречается прямая модель с одним раструбом и внутренним элементом. Есть еще конструкции с фланцевым соединением, которые используются на линиях диаметром от 63 до 110 мм. Однако, эти детали годятся только для чугунных трубопроводов, оснащенных фланцевыми соединениями. На линиях из полимерных материалов используются детали с раструбными элементами. Примечательно, что для сварных трубопроводов использование компенсаторов такого типа становится бесполезным, так как принцип их действия основан на скольжении раструба по патрубку. В таких случаях нужны фланцевые или гофрированные фитинги.

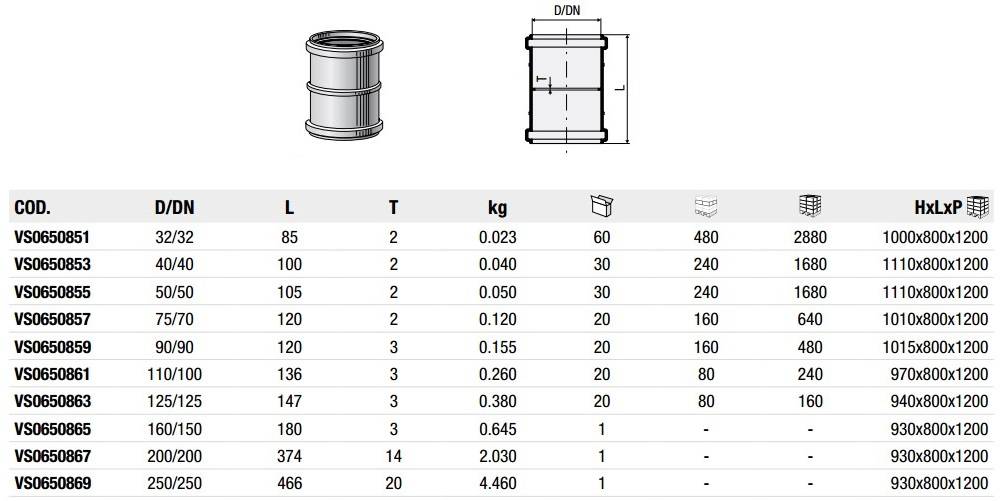

Диаметры изделий соответствуют размерному ряду труб (для изделий из ПВХ это 50, 75, 110, 160 мм и т.д.). Чаще всего встречается компенсатор на стояке канализации, поэтому максимальным спросом пользуются фитинги диаметром 110 или 160 мм. Однако, иногда их устанавливают и на лежаках, длина которых слишком велика. Это позволяет производить замену отдельных узлов линии без полной разборки.

Рекомендуется выбирать компенсатор, изготовленный из того же материала, что и остальной трубопровод. Иначе возможно несоответствие размеров или другие проблемы. Толщина стенок у разных видов канализации отличается, поэтому наружный и внутренний диаметры элементов могут не совпадать. Кроме того, разница физических свойств создает значительные проблемы в работе системы. Исключением может стать участок соединения двух линий из разных материалов, но в этих местах обычно используют другие фитинги.

Советы по монтажу

Монтаж трубопроводов с помощью компрессионных муфт несложен и его легко выполнить самостоятельно.

Необходимые инструменты и материалы

Вам понадобятся:

два разводных гаечных ключа подходящего размера (определить по диаметру монтируемых фитингов);
сами фитинги и трубы.

Технология сборки

Технология установки муфт и переходников достаточно проста:

с помощью болгарки обрезать заготовку нужного размера;
тщательно зачистить внутренние и внешние заусенцы;
надеть на конец трубы обжимную гайку;
надеть уплотнительное кольцо;
надеть упорное кольцо;
приставить к цанге и накрутить вручную обжимную гайку, при этом следить, чтобы гайка не перекашивались; гайка зажмет обжимное и уплотнительное кольцо таким образом, что соединение станет герметичным;
несильно затянуть соединение при помощи гаечного ключа. Без фанатизма! – может лопнуть и пластиковый фитинг и трубка;
лучше одним ключом крутить гайку, а вторым фиксировать цангу.

Обычно при наличии некоторого опыта не раскручивают муфту на составляющие, а просто слегка откручивают обжимную гайку и вставляют заготовку (с некоторым усилием, иначе герметичности не получится), затем закручивают гайку.

Монтаж

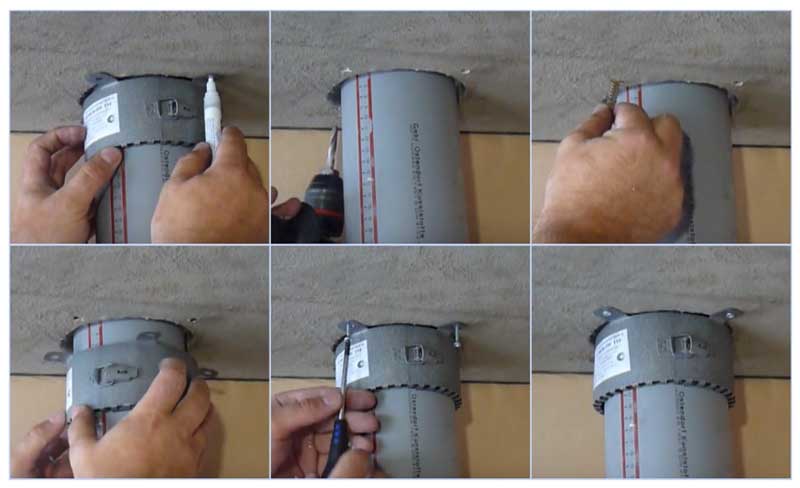

Монтаж противопожарной муфты

Его упрощает, облегчает несложная конструкция таких устройств, позволяющая вести установку как в процессе разводки трубопроводов внутренних систем водоснабжения/канализации на стадии строительства, реконструкции/ремонта, так и в любой момент смонтировать их в уже эксплуатируемых, давно возведенных зданиях; резко повысив их сопротивление к распространению огня, дыма внутри строений через проемы для прокладки инженерных коммуникаций жизнеобеспечения, т.к. противопожарная муфта накладывается/фиксируется на установленные трубы.

Остается только закрепить ее шурупами на стене/перегородке или к полу/потолку. Следует отметить, что в промышленных зданиях строительные проемы в местах прохождения как инженерных систем водопровода/канализации, так и электрических трасс, других коммуникаций следует дополнительно тщательно заделать противопожарной огнестойкой монтажной пеной, мастикой или мокрой штукатуркой для обеспечения герметичности пожарного отсека/помещения, требуемого предела стойкости к огню строительных конструкций.

Возможен также монтаж ППМ частично внутри строительного проема в стене или перекрытии, так чтобы наружу выступала верхняя часть корпуса, с последующим заполнением его бетонным раствором/мокрой штукатуркой или огнестойкой пеной. В таких случаях не следует загибать к корпусу крепежные элементы корпуса муфты для большей надежности, жесткости соединительного узла внутри противопожарной преграды.

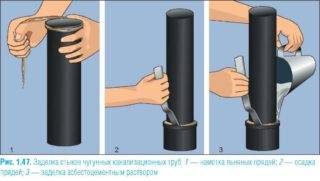

Соединение труб из чугуна

Сборка канализационных труб из чугуна выполняется в раструб, и осуществляется следующим образом:

В раструб установленной трубы вставляется хвостовая часть следующего элемента канализационной сети, при этом зазор уплотняется с помощью пакли изо льна.
Зачеканивание проводится до заполнения раструба уплотнителем на 2/3 от общего объема.

При выполнении работы необходимо следить за тем, чтобы пакля или другой уплотнитель не попадали внутрь трубы, так как это может стать причиной возникновения засоров и выхода канализации из строя.

В последней трети раструба укладывается уплотнитель без пропиток, так как они влияют на сцепление с цементным раствором и снижают прочность соединения.
Из цемента марки М300 или М400 изготавливается раствор путем добавления воды в соотношении 9:1, которым заполняется труба. Его необходимо укладывать плотно, не оставляя пустот и промежутков.

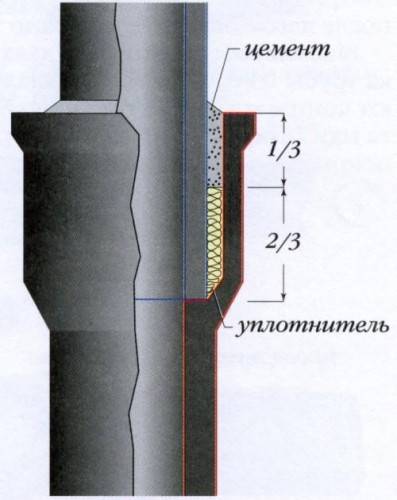

Соединение чугунных канализационных труб в раструб

Чтобы предотвратить появление трещин цемента при высыхании, его необходимо своевременно увлажнять. Вместо раствора можно использовать битумную мастику, асбестоцементную смесь или герметик из силикона. Аналогичная технология применяется и для соединения труб из керамики, только для их герметизации применение цементного раствора нежелательно.

Для бесперебойного функционирования инженерных коммуникаций необходимо не только решить, как соединить трубы канализации, но и выполнить их монтаж с учетом специфических особенностей разных материалов. Соблюдение технологии позволит обеспечить работу системы удаления сточных вод в течение длительного времени.

Что собой представляет и для чего она нужна

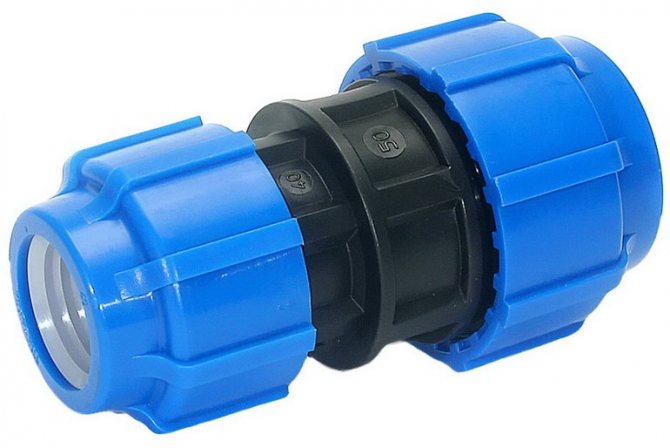

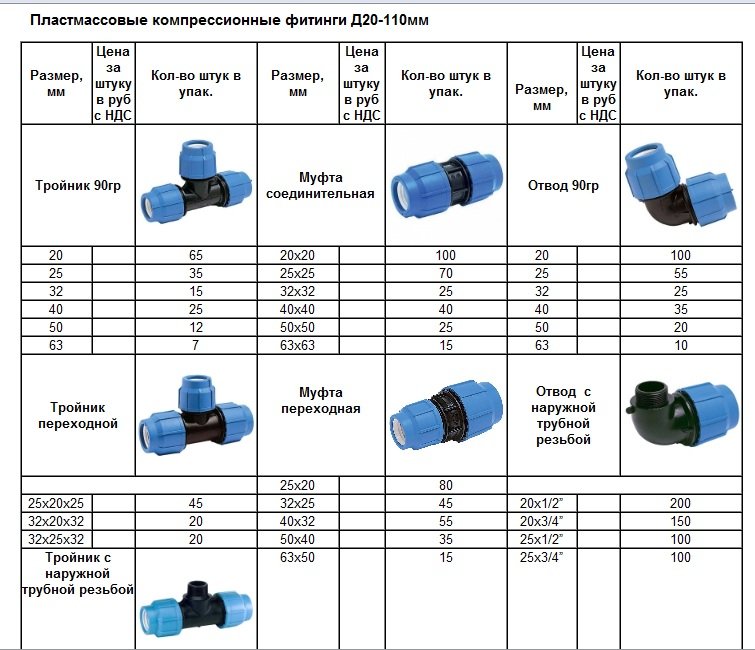

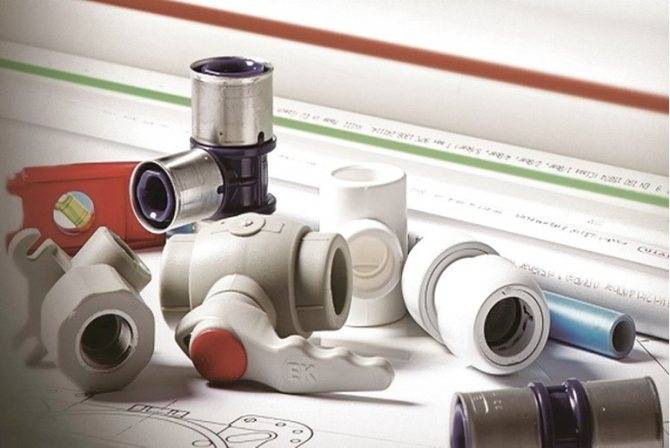

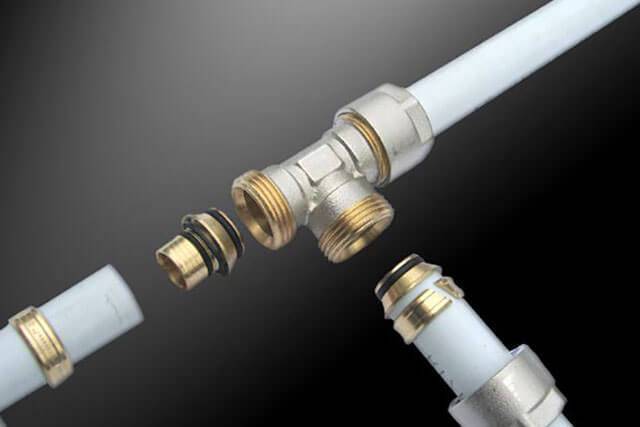

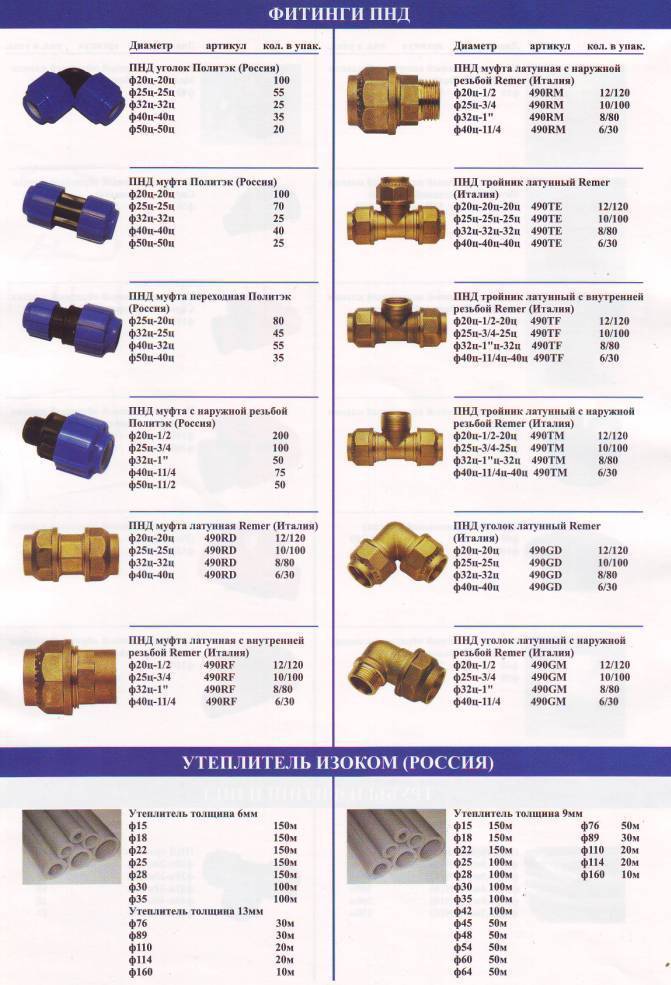

Компрессионные муфты – фитинги для быстрого монтажа трубопроводов (соединения, перехода с диаметра на диаметр, поворота). Получающийся узел при необходимости ремонта можно разобрать и собрать.

Назначение и область применения

Компрессионные муфты служат для соединения системы водоснабжения без сварки и резьбы. Раньше сантехнические системы из стальных труб собирались исключительно на резьбе или электросварным методом. Оба этих метода имели свои недостатки (неразборность системы при сварном монтаже; необходимость вращения заготовки или фитинга при сборке резьбового соединения, слабая герметичность).

Современные пластиковые трубопроводы не всегда удобно паять, резьбу на них не нарежешь – поэтому возникла необходимость в новых способах соединения, и конструкторами были придуманы муфты с цанговыми зажимами.

Область применения муфт распространяется не только на внутридомовые сети водо- и теплоснабжения. Такие изделия применяются в очень многих областях деятельности человека:

в системах орошения;
в системах канализации;
для скрепления концов труб и гофры, служащих изоляцией для электрических кабелей (в том числе кабелей связи);
в трубопроводных системах невысокого давления в промышленности, особенно в химической;
в коммунальных и производственных системах водоснабжения.

Требования к противопожарным манжетам и гильзам

Материал полимерных водопроводов: обычно это самозатухающий поливинилхлорид категорий Г1, Г2, реже используются негорючие полиэтиленовые или полипропиленовые трубы. Изделия маркируются: PP, PE, PVC, PE, PE-HD, PVC, PVC-U. Чаще всего ППМ для указанных полимеров универсальные.

Основное требование – соответствие пределу огнестойкости ограждающей конструкции по табл. 23 ФЗ N 123. Противопожарная муфта должна быть полностью НГ, сохранять установленное для нее изготовителем время, (стандартно до 120 – 180 мин.), свои противопожарные свойства (EI, EIW):

E – целостность;
I – изолирующие качества;
W – выдерживание теплового потока критической температуры.

ППМ на протяжении установленного производителем времени не должна допустить контакт огня с защищаемым элементом, деструкцию ее поверхности. При выгорании трубопровода около входа в проходку через стену вкладка манжеты должна затянуть отверстие полностью.

Классификация канализационных муфт по типу соединения

Фасонные элементы делятся следующим образом:

С резьбовым соединением. Используется для создания систем водостоков малого сечения. Соединения этого типа часто монтируются к трубопроводам под раковиной на кухне или раковиной в ванной комнате.

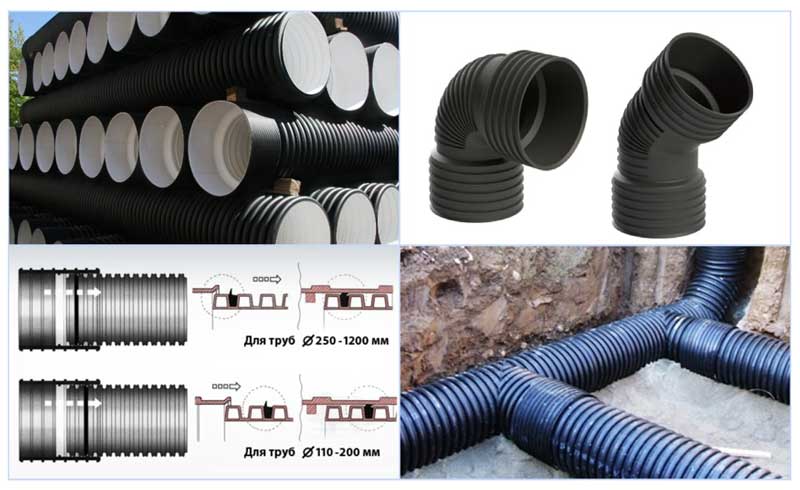

С резиновым уплотнительным кольцом. Чаще всего используется на автомобильных дорогах для сточных вод. Преимущества – быстрый и простой монтаж без использования специальных инструментов и дополнительных материалов.
На клей. При этом на муфте нет ни резьбы, ни специальной резиновой прокладки. Герметичность в местах соединения деталей достигается с помощью специального клеевого состава. Крепление участков трубы клеем не допускается в подвесных местах трубопровода.

Банда Клей С резиновой прокладкой

Самый прочный вид соединения – сварка. Может использоваться для металлических и пластиковых труб. Недостатком является необходимость в специальном оборудовании. Это ограничивает использование данного метода стыковки в домашних условиях.

Правила монтажных работ

Монтаж муфт зависит от наличия раструбов – одного или двух – и материала изготовления. Проще всего соединять трубные отрезки с помощью раструбных фасонных элементов из пластика. Принцип здесь прост: следует плотно вставить торец одной детали в раструб другой.

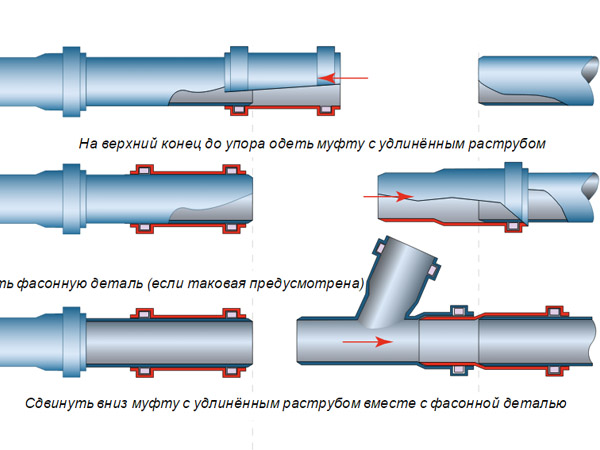

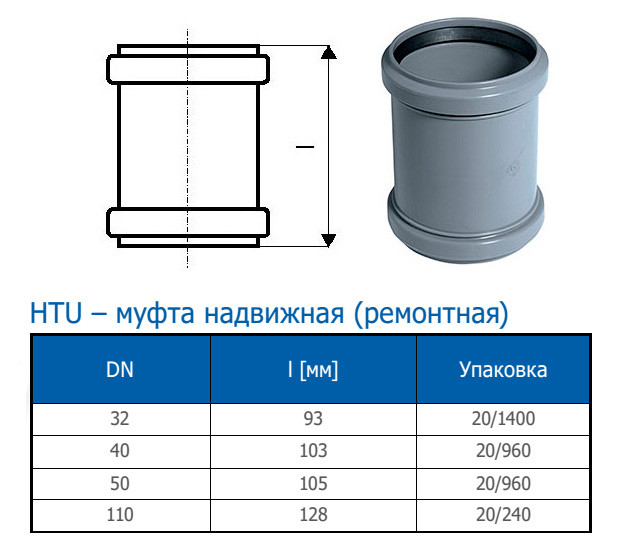

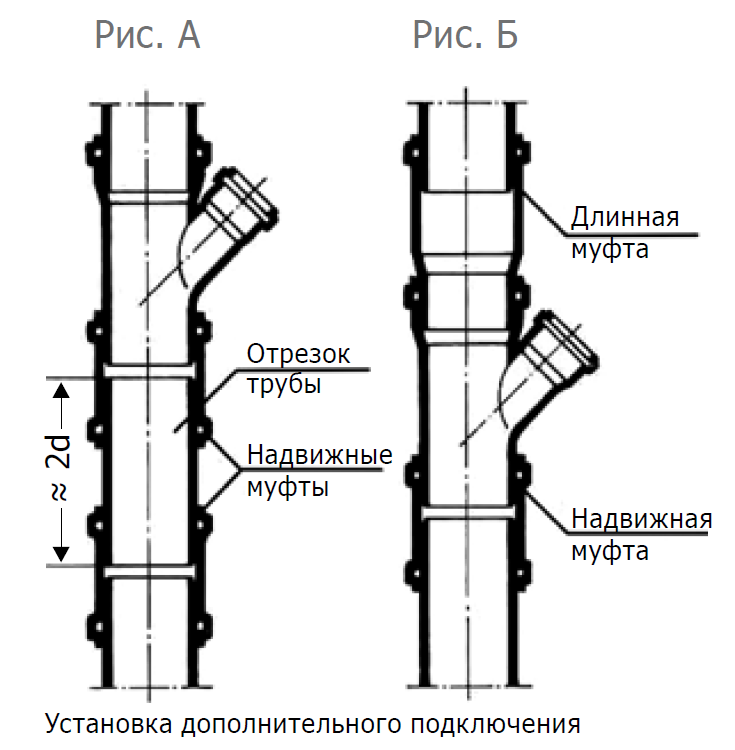

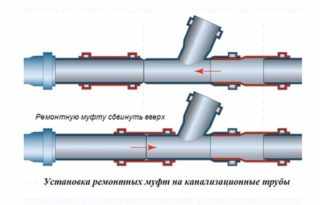

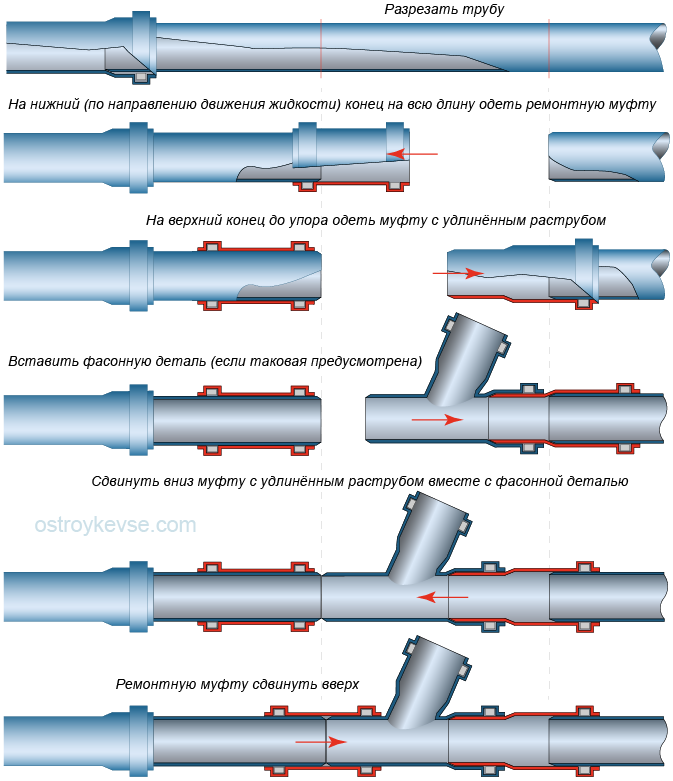

Установка ремонтных элементов

Работы проводятся в таком порядке:

Трубу разрезают в нужном месте либо вырезают поврежденную часть.
На нижний кусок трубы надевают ремонтную муфту. Ее наружный срез необходимо надвигать до тех пор, пока он не встанет вровень с трубным концом.
На верхний торец аналогичным способом надевают муфту с более длинным раструбом.
Между фитинговыми элементами вставляют неповрежденный трубный отрезок либо нужный фитинг.
Муфту с удлиненным раструбом сдвигают вниз, а ремонтную – вверх, выполняя соединение всех деталей в одно целое.

Часть трубы, устанавливаемой между муфтами, требует обработки. Для этого на торцах снимается фаска, затем их покрывают технической смазкой. Это гарантирует, что система не будет протекать после ремонтных работ.

В сложных случаях стоит воспользоваться силиконовым герметиком, закачав его d торцевые части муфт. После высыхания состава вероятность появления протечек сводится к нулю.

Нюансы работы с чугунными муфтами

Главное отличие здесь – в герметизации раструбных сочленений. Она выполняется так:

Трубы и фитинговый элемент устанавливают в нужное положение.
Детали фиксируются хомутами.
В раструб укладывают пропитанную битумным составом пеньковую прядь с зачеканиванием каждого витка либо графитовый сальник.

Внешне раструб заделывают цементом либо цементно-песчаной смесью в соотношении 1:1.

Монтаж уплотнительных манжет

Элементы-уплотнители обычно устанавливают в раструб. После этого в них с небольшим усилием вставляют трубный отрезок меньшего сечения. Труднее установить элемент между полкой бачка и унитазом. Это делается следующим образом:

Манжету надевают на меньший трубный отрезок.
Широкую часть фасонного элемента заворачивают на узкую.
Соединяемые элементы ставят в рабочее положение.
Широкую часть манжеты разворачивают так, чтоб она обхватила узкую.

Прежде чем надевать манжеты, стыкуемые детали необходимо очистить от любых загрязнений. При неровной поверхности раструба уплотнительную деталь монтируют с применением силиконового герметика.

Достоинства и технические характеристики пластиковых компенсаторов

Полипропиленовые компенсаторы для канализационных труб используются чаще всего. Их популярность объясняется целым рядом достоинств.

Преимущества труб из полипропилена

Особенности полипропиленовых переходников:

длительный срок эксплуатации: средний срок службы изделий составляет 30–40 лет;
малая масса: благодаря этому трудозатраты при монтаже компенсатора невелики;
легкая установка, похожая на сборку конструктора;
стойкость к агрессивным химически веществам и температурным перепадам;
материал не подвержен коррозии;
благодаря гладкости внутренних стенок, на них очень медленно нарастают отложения;
материал экологичен, что подтверждается гигиеническими сертификатами;
такие компенсаторы стоят недорого.

Технические характеристики полипропиленовых изделий:

общая длина — 28 см;
наружный диаметр раструба — 11,5 см;
внутреннее сечение раструба — 11 см;
толщина стенок — 3,2 мм;
предел продолжительных рабочих температур — +95 градусов;
давление в сети, в которой эксплуатируется компенсатор — без напора;
окраска — бледно-серая;
транспортируемая среда — канализационные стоки;
гарантийный срок службы — 24 месяца;
декларируемая продолжительность эксплуатации —50 лет.

Компенсатор канализационный

Компенсатор для канализационных труб

– фитинговый элемент, который нашёл широкое применение при обустройстве сетей внутренней канализации. Для его изготовления используется пластик, который отличается устойчивостью к развитию процессов коррозии и диффузии. В конструктивном плане он представляет собой патрубок, с одного конце которого находится раструб с резиновым кольцом-уплотнителем, другой конец рассчитан на муфтовое соединение. Данный фитинговый элемент крепится к трубе канализационной системы внизу стояков, которые расположены в подвалах и помещениях технического назначения.

Что собой представляют и для чего она нужна

Существует несколько разновидностей муфт из поливинилхлорида для сборки труб, применяемых в зависимости от вида соединения.

Способы сборки и применяемые муфты:

соединение в раструб – применяется для безнапорных систем водопровода и наружной канализации, муфты иногда применяются для соединения системы со старыми чугунными системами. Соединяются детали, как в детском конструкторе;
клеевое соединение, или «холодная сварка». Используются муфты простой формы, похожей на отрезок трубки, с внутренним диаметром, равным наружному диаметру соединяемых труб, и специальный клей. Бывают прямой формы, угловой, тройники, переходные с одного диаметра на другой;
стыковочные соединители для соединения с другими видами труб. Чаще всего встречаются изделия с патрубком с наружной резьбой, иногда внутренней, бывают и с муфтовым присоединением. Второй патрубок соединяется с системой при помощи клея;
разборные трубные муфты в разных вариантах – с одной стороны патрубок под пайку, с другой — с резьбой.

Правила монтажных работ

Монтаж муфт зависит от наличия раструбов – одного или двух – и материала изготовления. Проще всего соединять трубные отрезки с помощью раструбных фасонных элементов из пластика. Принцип здесь прост: следует плотно вставить торец одной детали в раструб другой.
