Нормативы установки
Монтаж ревизии предусматривается СНиП 2.04.01-85. В панельных домах лючки устанавливают через 3 пролёта, в пятиэтажном доме их местоположение в вертикальном стояке ограничивается первым, третьим и пятым этажами.
На горизонтальных участках элементы устраивают на расстоянии 8 или 10 м, а также на поворотах и разветвлениях. Ревизии с диаметром 50 мм устанавливаются на чистых производственных стоках каждые 15 м, на бытовых трубопроводах – через 12 м, на загрязнённых промышленных водах – с отрезками в 10 м. Для элементов с диаметром 110 мм при тех же условиях принимаются расстояния: 15, 20 и 12 м.
Не устраивают смотровые лючки в канализационных трубах, пролегающих под потолком коридора и в стояках, проходящих через места общественного питания.
Особенности использования
Эксплуатация ревизии носит эпизодический характер. Есть немало элементов, которые вообще ни разу не использовались за все время службы, поэтому опыта работ с подобными устройствами у домашних мастеров нет
Принципиальных требований к использованию ревизий не существует, единственным условие является аккуратность и внимание — тросиком легко повредить края отвода, что нарушит герметичность соединения крышки и патрубка. От этого могут появиться дурной запах и протечки, что потребует трудоемкой замены всего элемента
Во время прочистки следует учесть опасность и действовать максимально аккуратно, тогда результат работы будет полностью ожидаемым и благоприятным.
Размеры и материал
Ревизия из чугуна
Ревизию выбирают из сырья, соответствующего внутренней разводке. В ходу два вида изделий:
- Чугунные – имеют 4 болта для крепления дверцы люка, которые можно отвернуть только с помощью ключей.
- Пластиковые – с крышкой, посаженной на резьбу, которую легко открыть вручную.
Более популярны изделия из полимеров. В отличие от чугунных труб, они имеют гладкую внутреннюю поверхность, легко монтируются, не подвержены коррозии и устойчивы к слабощелочным и слабокислотным соединениям. Им не страшны температурные перепады, изделия морозоустойчивы и не нуждаются в покраске.
Трубы из поливинилхлорида и полипропилена с одной стороны имеют раструбы, с помощью которых легко соединяются между собой. Для выполнения поворотов, соединений, ремонта и переходов с одного сечения на другое используются фитинги разнообразных конфигураций. Каждый вид пластмассы имеет свои особенности, о которых нужно знать, чтобы сделать правильный выбор.
Преимущества и недостатки ревизии из поливинилхлорида
Полимер изготовлен из этилена и связанного хлора, полученного из соли. Он обладает рядом достоинств:
- длительный срок эксплуатации;
- лёгкий вес;
- простой монтаж;
- устойчивость к солнечному освещению и агрессивным соединениям.
Недостатки изделий из поливинилхлорида:
- высокая теплоёмкость материала, обеспечивающая быстрое остывание стоков;
- хрупкость, появляющаяся при 0 градусов;
- при горении выделяется ядовитый газ.
Преимущества и недостатки ревизии из полипропилена
Основные достоинства изделий в эластичности, лёгкости и прочности, гладких и не окисляемых поверхностях. Минусы скрываются в высокой горючести, разрушении под ультрафиолетовым излучением и значительном расширении при воздействии высоких температур.
Выпускаются ревизии с диаметром 50 мм при длине 115 мм, используются в монтаже канализационных стоков раковин, ванн и душевых. Для санузлов применяются тройники с размером сечения 110 мм с длиной 185 мм.

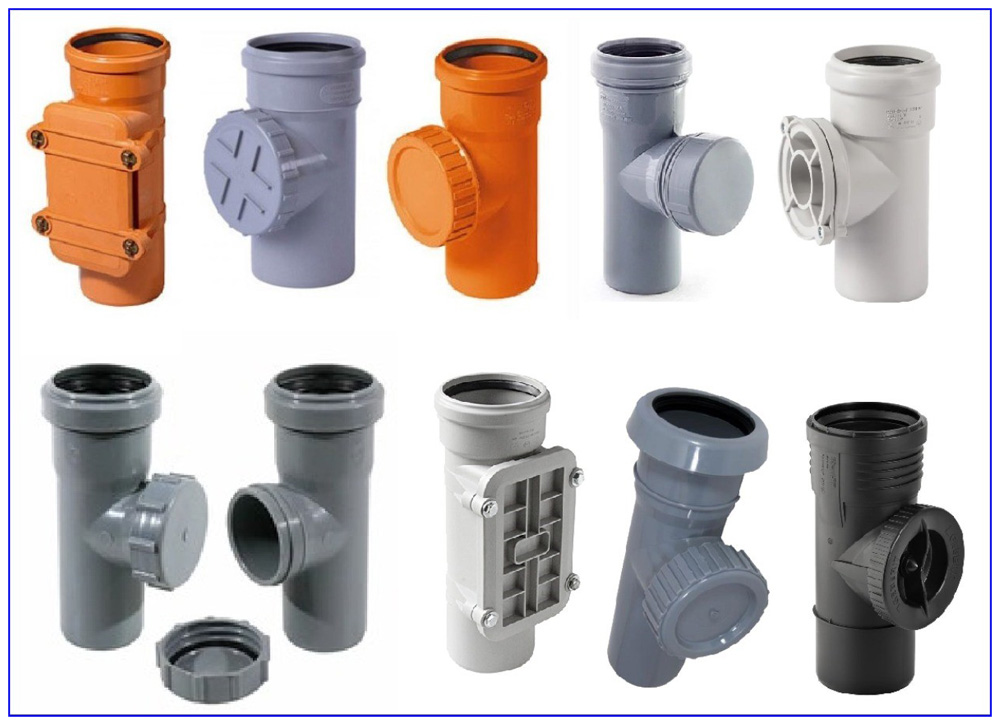

Виды
Ревизия для канализации —
отдельный фасонный элемент, представляющий собой тройник с раструбом на одном
конце и ревизионным люком на боковом отводе. Изначально элемент изготавливался
из чугуна. В домах старой постройки кое-где до сих пор стоят такие ревизии.
Современный вид элемента несколько отличается — принципиально изменилась крышка ревизии канализации.
Если в чугунных системах она имела овальную форму и крепилась через резиновые
прокладки к корпусу на 4 болтах, то нынешние пластиковые крышки круглые и
крепятся на резьбовом соединении (попросту навинчиваются на отвод). Это
упрощает и ускоряет работу сантехника.
Материалом
для изготовления современных видов ревизии могут служить:
- ПВХ;
- полипропилен.
Несомненным лидером является
полипропиленовое изделие. Оно способно служить до 50 лет, выдерживать перепады
температур и механические нагрузки без разрушений или деформаций. Полипропиленовая
ревизия выдерживает нагрев до 950°. Есть типоразмер для канализационных труб
диаметром 50 мм (горизонтальная часть системы, к которой подключаются ванны,
раковины, кухонные мойки и т.д.), и диаметром 110 мм (для унитазов и стояков).
Существуют разновидности
элементов — ревизия и
прочистка на канализации, отличия между которыми минимальны. Ревизия
используется не только для устранения засоров, но и для доступа внутрь системы
с целью выполнения ремонта или иных надобностей. Прочистка — это элемент,
который оснащен наклонным отводом и используется только для устранения засоров.
Если из ревизии тросик можно направить в любую сторону, то прочистка задает
единственно возможное направление, поэтому ее, как правило, устанавливают в конечных
точках трубопровода. Внешнее отличие
прочистки и ревизии заметно сразу по наклонному среднему отводу. Собственной
крышки у прочистки не имеется, обычно устанавливают торцевую заглушку,
зафиксированную с помощью мастики.
Из чего состоит внутренняя канализация
Внутренняя канализация состоит из сантехнических приборов и труб, что выполняют отвод отработанной воды в наружные устройства для очистки. Внутренняя система трубопровода на завершительном участке проходит через стену или перекрытия здания и выходит наружу, где по системе внешней канализации выводит водостоки и нечистоты прямиком в септик.
Составные элементы внутренней канализации:
- Сантехнические приборы (унитаз, сливной бачок, раковина, ванна, умывальник). Все сантехнические приборы комплектуются устройством гидрозатвора. Исключение составляет только унитаз;
- Канализационные стояки;
- Отводные линии;
- Вентиляционные трубы;
- Устройство обратного клапана.
Для отвода стоков от сантехнических и бытовых приборов используются трубы диаметром 50 мм, а для слива воды в унитазе и прохода по стояку необходимо применять трубы диаметром 110 мм.
Схема внутренней канализации частного дома
Нормативные акты
Правила прокладки внутренней канализации изложены в СНиП 2.04.01-85, его некоторые пункты:
В бытовой и производственной внутренней канализации ревизионные или прочистные узлы устанавливают:
- На вертикальных стояках без отступов — на первом и последнем этажах зданий.
- При наличии отступов — на этажах над ними.
- Если этажность здания превышает пять этажей, ревизию размещают на каждом третьем.
- Ее ставят вначале отводных труб, если количество подсоединяемых сантехнических приборов превышает трех и над ними нет фасонных элементов с отверстием для прочистки.
- На поворотах канализационной магистрали, где происходит перенаправление перемещения стоков, и данный участок технически невозможно прочистить через иные ревизионные лючки.
- На горизонтальных участках бытовой канализационной магистрали при диаметрах труб от 100 до 150 мм расстояние между прочистными или ревизионными элементами не должно превышать 10 и 15 м соответственно.

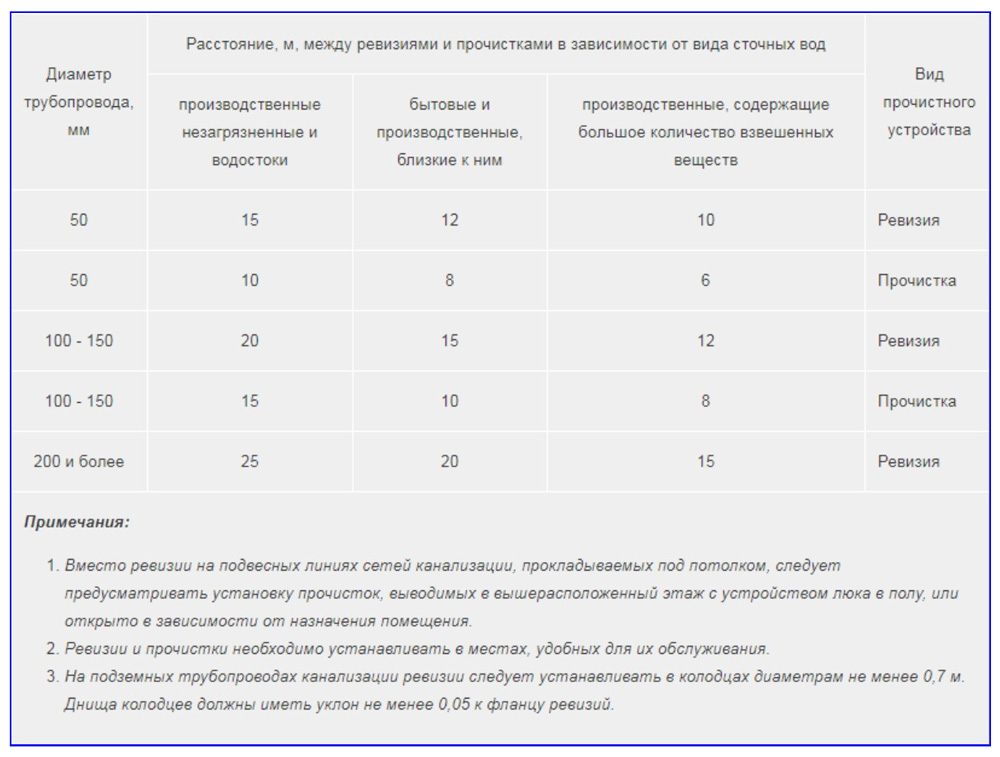

Рис. 3 Нормы максимальных расстояний между ревизионными и прочистными узлами по СНиП 2.04.01-85
Если ревизка канализационного стояка размещена на трубопроводе, проложенном скрытым методом, напротив ревизионного окошка должен быть установлен люк размером не менее 300 на 400 мм.
При прокладке внутренних канализационных магистралей должны соблюдаться следующие нормы:
- для 50 мм трубопровода – уклон 30 мм на погонный метр и расстояние от стены не менее 45 мм;
- для 110 мм трубопровода – уклон 20 мм на погонный метр и расстояние до стен не менее 75 мм;
- расстояние от стен до оболочки вертикального стояка – не менее 20 мм.
- вертикальный стояк при открытой прокладке размещают в углу помещения, при открытой – по оси выпуска унитаза.
Для наружной канализации действуют следующие нормы расстояний:
- Между ревизионными узлами не более 8 – 10 м на ровной местности и 5 – 6 м на возвышенности.
- Смотровой колодец должен располагаться не далее 12 м от выпуска при диаметре трубопровода 100 мм.
- Если транспортируются серые воды, расстояние между колодцем и выпуском допускается увеличивать до 20 м.
Уклон канализационной трубы – нормы и особенности монтажа
Рис. 4 Полимерные ревизии на 110 и 50 мм
Монтаж
Ревизия для канализационных труб устанавливается в процессе монтажа трубопроводной магистрали. В частном доме этажностью не более 3-х ее ставят в стояк на верхнем этаже, точнее чердаке, примерно на высоте около 1 м от пола. Чуть выше на стояковую колонну устанавливают фановый трубопровод.
Внизу ревизия на канализационной трубе ставится перед выпуском — переходом вертикального канализационного стояка в горизонтальный участок (рис. 6).
Установка ревизионного отвода при монтаже стоякового трубопровода не представляет особых сложностей и состоит из следующих операций:
- Обрезают нижнюю 110 мм трубу нужного размера для удобной высоты размещения ревизии при помощи болгарки или ножовки по металлу. Если тройник с ревизионным лючком ставят перед горизонтальным выпуском, этот трубный фрагмент заменяют изогнутым под углом 90 или 45 градусов коленом. Более малый угол изгиба в 45 градусов предпочтительные с точки зрения снижения вероятности засоров, однако, чтобы сделать общий переход с вертикального на горизонтальный участок в 90 градусов, придется использовать еще один фасонный элемент с углом отклонения в 45 градусов (рис. 6).
- Зачищают наждачной бумагой внутренние заусенцы и снимают фаску на наружной кромке обрезанного трубного отрезка.
- Смазывают трубу мыльным раствором и вставляют ее в раструб нижней.
- Покрывают патрубки ревизионного тройника снаружи и изнутри с двух сторон мыльным раствором и помещают его в раструб нижней трубы.
- Поверх тройника в его раструбовый отвод устанавливают следующую трубу стояка и далее собирают колонну вверх аналогичным способом.
Рис. 7 Принцип монтажа ревизии в уже рабочий трубопровод
Врезка ревизии в трубопровод стояка
Если по каким либо-причинам необходимо установить ревизию в уже смонтированный вертикальный или горизонтальный трубопровод, помимо фасонного тройника понадобится промежуточный элемент — компенсационный патрубок или ремонтную муфту.
Монтаж
Установка элемента в систему производится обычным способом, так же, как ставят обычные части трубы или тройники. Монтаж не составляет никакой сложности и не отнимает много времени — один конец вставляется в раструб предыдущего элемента, а в раструб ревизии вставляется следующая часть трубопровода. Оптимальным вариантом является сборка системы во время ее создания, когда рабочий процесс ведется последовательно и не требует дополнительных усилий. Нередко камнем преткновения становится высота установки ревизии на канализационном стояке. Многие пользователи интересуются, где можно узнать в точности, сколько сантиметров от пола должно быть до ревизионного люка В СНиПах или иных справочниках определяется только расстояние между точками установки ревизий по горизонтали или по вертикали, на внутренней или наружной части системы. Какова должна быть высота установки от пола — не регламентируется нигде. Некоторые специалисты приводят значения 1,2-1,5 м, но и с этими значениями можно поспорить. Основными критериями должны быть:
- удобство работы для сантехника;
- уровень установки должен превышать высоту унитаза и раковины.
При этом, конкретных указаний на этот счет нигде не имеется, поэтому представление о правильной высоте монтажа ревизии у каждого специалиста свое. В конечном счете, где именно сделать ревизию решают в каждом случае по-разному
Важно помнить, что тросик во время прочистки бывает направлен как вниз, так и вверх, поэтому слишком большая высота неудобна так же, как и слишком маленькая
Правила обустройства внутренней канализации
Внутренняя канализация объединяет все сантехнические приборы и трубы, что находятся внутри помещения. Главным предназначением внутренней канализации является отведение переработанной воды, что образовывается в процессе жизнедеятельности человека. Как правило, движение сточных вод производится естественным самопроизвольным путем без использования дополнительной энергии.
Устройство внутренней канализации
Более удобным считается расположение всех «мокрых» комнат вблизи друг от друга. Это позволит монтировать канализационную систему меньшей протяжности. Для устранения негативного запаха в помещении, сантехнические приборы дополнительно оборудуют устройством гидрозатвора – сифоном.
Монтаж
Ревизия для канализационных труб устанавливается в процессе монтажа трубопроводной магистрали. В частном доме этажностью не более 3-х ее ставят в стояк на верхнем этаже, точнее чердаке, примерно на высоте около 1 м от пола. Чуть выше на стояковую колонну устанавливают фановый трубопровод.
Внизу ревизия на канализационной трубе ставится перед выпуском — переходом вертикального канализационного стояка в горизонтальный участок (рис. 6).
Установка ревизионного отвода при монтаже стоякового трубопровода не представляет особых сложностей и состоит из следующих операций:
Обрезают нижнюю 110 мм трубу нужного размера для удобной высоты размещения ревизии при помощи болгарки или ножовки по металлу. Если тройник с ревизионным лючком ставят перед горизонтальным выпуском, этот трубный фрагмент заменяют изогнутым под углом 90 или 45 градусов коленом. Более малый угол изгиба в 45 градусов предпочтительные с точки зрения снижения вероятности засоров, однако, чтобы сделать общий переход с вертикального на горизонтальный участок в 90 градусов, придется использовать еще один фасонный элемент с углом отклонения в 45 градусов (рис. 6).
Зачищают наждачной бумагой внутренние заусенцы и снимают фаску на наружной кромке обрезанного трубного отрезка.
Смазывают трубу мыльным раствором и вставляют ее в раструб нижней.
Покрывают патрубки ревизионного тройника снаружи и изнутри с двух сторон мыльным раствором и помещают его в раструб нижней трубы.
Поверх тройника в его раструбовый отвод устанавливают следующую трубу стояка и далее собирают колонну вверх аналогичным способом.
Рис. 7 Принцип монтажа ревизии в уже рабочий трубопровод
Врезка ревизии в трубопровод стояка
Если по каким либо-причинам необходимо установить ревизию в уже смонтированный вертикальный или горизонтальный трубопровод, помимо фасонного тройника понадобится промежуточный элемент — компенсационный патрубок или ремонтную муфту.
Операции по монтажу ревизии в стояковый трубопровод проводят в следующем порядке (рис. 7):
Обрезают и демонтируют фрагмент одной из труб в рабочем канализационном трубопроводе. Заранее подберите трубу или две так, чтобы ревизия вошла между ними и весь узел поместился вместо демонтированной трубы.
Затем одну трубу со стороны гладкого конца ревизии вставляют в раструб рабочей трубы, если позволяет место, то можно ревизию сразу вставить гладким концом в рабочий трубопровод. Обратите внимание, что старое уплотнительное кольцо на рабочем трубопроводе может быть повреждено или быть не эластичным, в этом случае обязательно замените кольцо на новое.
Затем с другой стороны на гладкий конец участка рабочего трубопровода надевают вторую короткую трубу. Если вам пришлось выпилить участок трубопровода, то обязательно обработайте место распила, удалите все заусенцы, чтобы не порвать резиновое кольцо новых монтируемых деталей. Теперь надетую трубу максимально натягивают на гладкий конец.
Теперь берут новую ревизию, максимально вставляют ее гладкий конец в раструб первой трубы, помещают ревизию между первой и второй трубой, а затем в раструб ревизии вставляют гладкий конец второй трубы.
Рекомендуем во время соединения раструбов использовать герметик для канализационных труб. Затем дают время застыть герметику и делают пробный запуск всего узла. Как правило, новые детали отлично соединяются друг с другом и протечек быть не должно.
Рис. 8 Ревизия канализационная в системах наружной канализацции

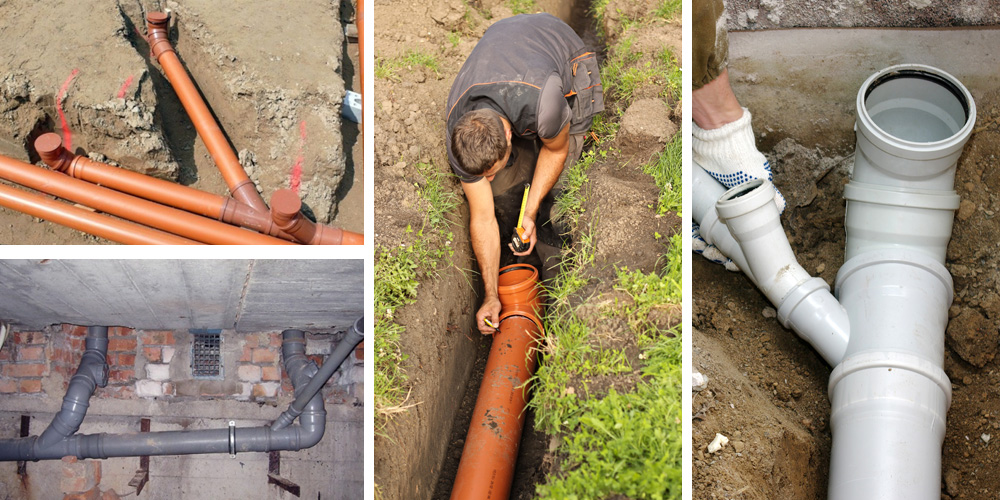

Особенности наружной установки ревизии на горизонтальных участках
Канализационная система в частном секторе подразумевает её соединение с автономной канализацией, которая представлена резервуарами накопления или септиком. В случае если сооружения по сбору отходов отдалены от строения более чем на 12 м, СНиП 2.04.01-85 предписывает владельцу жилья организовать ревизию в трубопроводной системе.

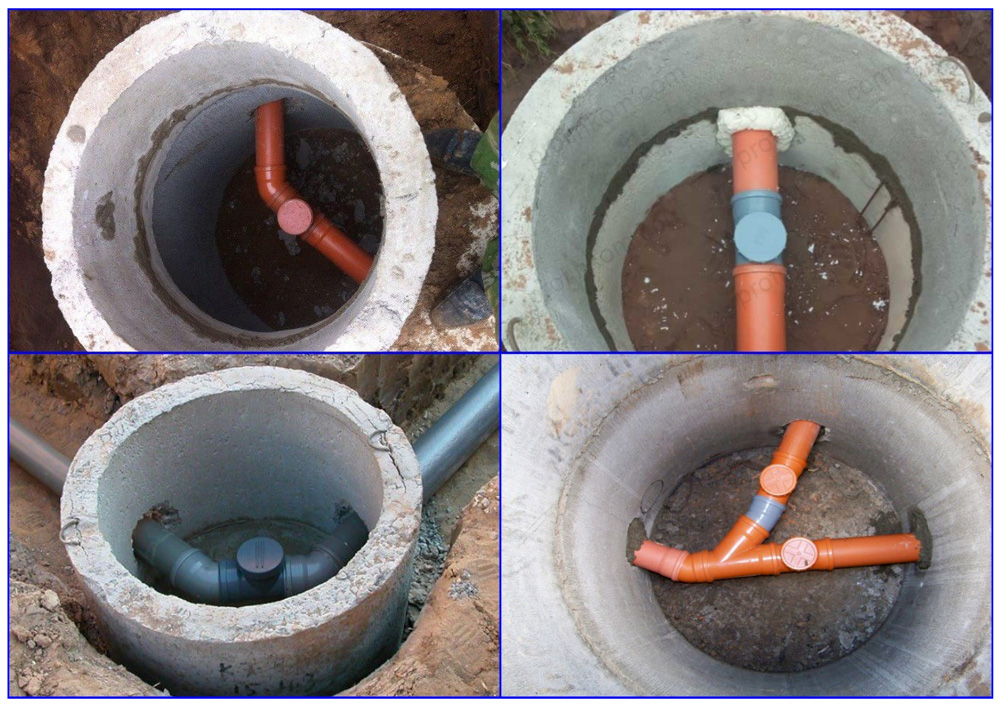

Ревизионные колодцы обеспечивают доступ к ревизии и защищают её от воздействия окружающей среды. Глубина колодца зависит от высоты патрубка, соединяющего канализационную трубу с септиком. Минимальная глубина должна быть не менее 600 мм. Ширина смотрового колодца должна соответствовать величине, необходимой для свободного доступа к узлу ревизии.
В качестве материала изготовления колодцев применяют гофрированные трубы и железобетонные кольца. Последние применяются чаще. Установку колец завершают монтажом полимерного люка. Этот прочный и легкий материал не деформируется даже под весом автомобиля.
Обслуживание канализационных трубопроводов частного дома невозможно без установки ревизий Источник istra-gaz.ru
Колодцы, выполненные из отрезков гофрированных труб, отличаются большим сроком службы и простотой установки. Однако излишняя пластичность вместе с высокой стоимостью не позволяют применять такие колодцы для монтажа ревизии в частных домах.
Виды
Ревизия для канализации — отдельный фасонный элемент, представляющий собой тройник с раструбом на одном конце и ревизионным люком на боковом отводе. Изначально элемент изготавливался из чугуна. В домах старой постройки кое-где до сих пор стоят такие ревизии. Современный вид элемента несколько отличается — принципиально изменилась крышка ревизии канализации. Если в чугунных системах она имела овальную форму и крепилась через резиновые прокладки к корпусу на 4 болтах, то нынешние пластиковые крышки круглые и крепятся на резьбовом соединении (попросту навинчиваются на отвод). Это упрощает и ускоряет работу сантехника.
Материалом для изготовления современных видов ревизии могут служить:
- ПВХ;
- полипропилен.
Несомненным лидером является полипропиленовое изделие. Оно способно служить до 50 лет, выдерживать перепады температур и механические нагрузки без разрушений или деформаций. Полипропиленовая ревизия выдерживает нагрев до 950°. Есть типоразмер для канализационных труб диаметром 50 мм (горизонтальная часть системы, к которой подключаются ванны, раковины, кухонные мойки и т.д.), и диаметром 110 мм (для унитазов и стояков).
Существуют разновидности элементов — ревизия и прочистка на канализации, отличия между которыми минимальны. Ревизия используется не только для устранения засоров, но и для доступа внутрь системы с целью выполнения ремонта или иных надобностей. Прочистка — это элемент, который оснащен наклонным отводом и используется только для устранения засоров. Если из ревизии тросик можно направить в любую сторону, то прочистка задает единственно возможное направление, поэтому ее, как правило, устанавливают в конечных точках трубопровода. Внешнее отличие прочистки и ревизии заметно сразу по наклонному среднему отводу. Собственной крышки у прочистки не имеется, обычно устанавливают торцевую заглушку, зафиксированную с помощью мастики.
Особенности наружной установки ревизии на горизонтальных участках
В индивидуальных жилых домах наружную канализационную магистраль обычно прокладывают к локальным очистным сооружениям (ЛОС) — септикам, накопительным резервуарам, выгребным ямам-отстойникам в сельской местности.
При расположении объектов сборов канализационных отходов на расстоянии свыше 12 м от дома (СНиП 2.04.01-85), в трубопроводе обязательно должна находиться ревизия. Для защиты от внешней среды и доступа к ревизионному узлу монтируют смотровые (ревизионные) колодцы.
Стоит отметить, что стандартная высота входного патрубка септика от уровня земли, к которому подводится канализационная труба, составляет не менее 600 мм. Поэтому колодец должен быть глубиной не менее этого расстояния, а его ширина обязана обеспечивать удобство проведения работ по прочистке магистрали.
В настоящее время колодцы делают из двух основных видов материалов: железобетонных колец или отрезков гофрированных труб, из которых также изготавливают колодезные емкости специального назначения промышленным способом.
Хотя гофрированные трубы и колодцы из них являются более современными, долговечными и легкими в монтаже, их основные недостатки, а именно высокая стоимость и недостаточная жесткость значительно ограничивают их применение в индивидуальных канализационных системах именно с узлами ревизий.
Поэтому большинство хозяев применяют бетонные кольца, которые при накрывании легким полимерным люком легко выдерживают вес автомобиля и не вдавливаются в грунт.
При монтаже канализации с обеих сторон колец пробивают при помощи перфоратора сквозные отверстия в 110 мм, просовывают в них трубы и монтируют изнутри ревизию.
По окончании работ щели между трубными оболочками и стенками колец замазывают цементно-песчаной смесью, раствором для стяжки или клеевой смесью для укладки плитки.
Какие кольца для канализации используют в индивидуальном строительстве
Грамотную прокладку канализационных магистралей в многоквартирных и индивидуальных домах невозможно представить без ревизий, основное назначение которых — прочистка засоров. Конструктивно простой элемент в виде тройника обязательно устанавливают на нижнем и верхнем этажах зданий и на наружных горизонтальных участках канализационных трубопроводов, если их длина превышает 15 м.
Источник
Назначение канализационной ревизии
Ревизии для внешней канализации из пластика
При устранении мусорной пробки, перекрывшей сечение, используется ревизия канализационного стояка. Назначение устройства: обеспечить доступ для быстрого удаления засора с помощью тросов или стальной проволоки, которые позволяют пробить препятствие и прочистить стоки, не разбирая трубопровод.
Элемент представляет собой часть трубы в виде тройника, имеющего отверстие с закрывающейся крышкой, через которое с помощью различных приспособлений удаляется застрявший мусор. Ревизию устанавливают внутри или снаружи дома. Если по каким-то причинам про смотровой люк забыли при монтаже канализации, для прочистки потребуется демонтаж или повреждение трубопровода, в результате чего появляются протечки и неприятный запах в жилом помещении.
https://youtube.com/watch?v=deHB__0PGho
Что такое ревизия
Прежде всего, следует разобраться, что такое ревизия в канализации. Фактически, это фасонный элемент в форме тройника, средняя часть которого используется не для присоединения отводной линии трубопроводов, а служит люком для доступа во внутреннюю полость канализационной системы. Этот люк снабжен крышкой, которая крепится либо на 4 болтах, либо на резьбе. Ревизия в канализации — не просто нужный, удобный и полезный элемент, ее наличие обусловлено требованиями СНиП (в частности, СНиП 2.04.01-85), и прочих нормативных документов. Согласно нормативам, ревизия устанавливается:
- на канализационном стояке верхнего и нижнего этажа;
- в домах с количеством этажей больше 5 ревизионные люки должны быть смонтированы через каждые 3 этажа;
- ревизия канализации должна присутствовать на горизонтальных трубопроводах диаметром 50 мм, транспортирующим сточные воды, не реже, чем через каждые 15 метров длины;
- на трубопроводах, по которым передвигаются бытовые сточные воды, расстояние между прочистками и ревизиями внутренней канализации составляет 12 м;
- для ливневой канализации или производственных стоков расстояние не должно превышать 10 м;
- на горизонтальных отводах, ведущих к нескольким (3 и больше) сантехническим приборам, не снабженных собственными устройствами для доступа в систему.
Для соблюдения этих требований необходимо, чтобы количество ревизок (рабочих отверстий) в системе было подсчитано и внесено в рабочий чертеж еще на стадии проектирования.
Назначение канализационной ревизии
При устранении мусорной пробки, перекрывшей сечение, используется ревизия канализационного стояка. Назначение устройства: обеспечить доступ для быстрого удаления засора с помощью тросов или стальной проволоки, которые позволяют пробить препятствие и прочистить стоки, не разбирая трубопровод.
Элемент представляет собой часть трубы в виде тройника, имеющего отверстие с закрывающейся крышкой, через которое с помощью различных приспособлений удаляется застрявший мусор. Ревизию устанавливают внутри или снаружи дома. Если по каким-то причинам про смотровой люк забыли при монтаже канализации, для прочистки потребуется демонтаж или повреждение трубопровода, в результате чего появляются протечки и неприятный запах в жилом помещении.
Как прочистить канализацию
Внутренняя канализация обеспечивает отвод переработанной воды вместе с остатками грязи и мусора, а поэтому время от времени происходит засор системы. Прочистка канализации может быть выполнена в домашних условиях без вызова мастера.
Существует два основных способа прочистки канализации:
- С помощью химической реакции. Для этой цели можно использовать такие доступные средства, как соль, соду, уксус, кипяток или прибегнуть к помощи специальных средств бытовой химии, которые широко представлены в хозяйственных магазинах.
- Механическим способом. Для этого можно использовать сантехнические инструменты – вантуз, что создает вакуум, выталкивающий скопление воздуха в системе, или стальной сантехнический трос с различными насадками для удаления наиболее сложных засоров. Также владельцы домов могут изготовить прибор для очистки канализации своими руками из подручных средств, к примеру, из пластиковой бутылки.
Что такое прочистка
В санитарных нормах и правилах упоминается и прочистка, являющаяся аналогом ревизии. Элемент довольно часто используется в бытовых системах канализации, и каждый опытный сантехник, в отличие от любителей, знает, что это такое.
Прочистка представляет собой фасонную деталь в виде обычного тройника с раструбовым косым отводом, расположенным под углом 45 градусов к центральной оси. С ее помощью также можно прочистить канализационный трубопровод.
Прочистка может устанавливаться как вертикально, так и в горизонтальном положении по направлению потока. Для герметизации бокового отверстия в раструб вставляют заглушку.
Основное отличие прочистки от ревизии — возможность проведения чистки (проверки) только в одном направлении — для этого и нужен угол отвода в 45 градусов.
Прочистку обычно помещают на начальных и конечных глухих участках трубопроводов, в местах изменения направлений.
Рис. 6 Прочистка в зоне перехода стояка в горизонтальный выпуск – принцип работы
Особенности установки ревизий
Технологические требования
Инструкция по монтажу и проектированию канализационных систем (СНиП 2.04.01-85) требует необходимой установки этого фасонного элемента в следующих случаях:
- при каждом повороте сточного трубопровода на угол 45 и более градусов;
- в основании каждой вертикальной трубы;
- при соединении двух канализационных труб в одну;
- на прямом трубопроводе диаметром до 100 мм – каждые 15 метров, более 100 мм – каждые 30 метров;
- на ловушке, монтируемой в конце канализационной системы частного дома.
Не забывайте, что при скрытой прокладке трубопровода для доступа к ревизии направляться обустраивать смотровой колодец с люком размерами не меньше 30х40 см.
Что касается внутренней канализации, то тут требования следующие:
- центральные стояки – на первом и последнем этаже при отсутствия дополнительных ответвлений;
- центральные стояки с тройниками – на каждом этаже;
- на трубах, к каким подключено 3 и более сантехнических устройства – в начале участка;
- на поворотах – в случае если отрезок трубы не может быть прочищен через другое отверстие.
Процесс монтажа
Установка ревизии в канализационную систему не вызывает трудностей:
- очистите гладкий конец и раструб трубы от мусора и пыли;
- удостоверьтесь в надежности, имеется ли в раструбе установленное там резиновое уплотнительное кольцо, которое нужно для обеспечения герметичности системы;
- смажьте ровный конец трубы герметиком и засуньте его в раструб ревизии до упора;
- отметьте на трубе место, где будет находиться срез раструба;
- вытащите трубу назад на расстояние около 1 сантиметра.
https://youtube.com/watch?v=K9Nwwx6JkWg
