Поворотные размеры пластиковых канализационных отводов

Основные характеристики

Отводы выполняют функцию поворота канализационной трубы на необходимый угол. Их используют для монтажа сливных систем в рабочих и жилых зданиях. Благодаря гладким стенкам пластиковых деталей вероятность скапливания мусора и засора системы сводится к минимуму. Кроме этого, пластик обладает одним неоспоримым преимуществом перед металлами — имеет устойчивость к коррозийным воздействиям. Пластиковый элемент считается звукопоглощающим, поэтому он практически не издаёт шума при передвижении стоков.

Также полимерные детали отличаются хорошей термоустойчивостью. Температура рабочей среды для ПВХ изделий составляет до 95 °C. Пластиковые отводы способны работать с химически активными средами.

Самыми востребованными являются отводы с размерами внутреннего отверстия 110 и 50 мм.

Отводы бывают разных диаметром и различными углами поворота

Стандартные показатели углов, как правило:

• 30°;
• 45°;
• 87°.

Технические данные некоторых типов отводов представлены в таблице №1.

Таблица 1

Ду (мм)	Вес (кг)	Длина (мм)
300	43,9 – 65,9	450
250	23,0 – 46,7	375
200	14,9 – 39,0	300
150	6,1 – 13,3	225
125	3,8 – 6,2	190
100	2,2 – 5,0	150
80	1,4 – 2,8	120
65	1,0 – 1,7	100
50	0,5 – 1,0	75
40	0,26 – 0,5	57 – 60
32	0,19	48
25	0,11	38
20	0,06	29
15	0,04	28

Помимо этого, существуют варианты отводов с выходом на другие диаметры. Применяются такие отводы для различных нестандартных комбинаций канализационной системы

Типоразмеры канализационных труб таблица, маркировка, ГОСТ

Чтобы произвести монтаж системы канализации, необходимо приобрести трубные изделия и соединительные элементы тех размеров, которые указаны в проекте. Торговля предлагает типоразмеры канализационных труб в достаточно широком ассортименте, что позволяет создать трубопровод любой конфигурации с любой толщиной стенок.

Основные параметры трубопровода

• внешний диаметр канализационной трубы,
• внутренний диаметр,
• условный проход (Dу или Ду) — номинальное или округленное значение внутреннего сечения,
• номинальное сечение (Dn или Дн),
• толщина стенки.

На маркировке всех пластиковых трубных изделий указывается наружное сечение и толщина стенки, на чугунных — условный проход в миллиметрах. Проблемы могут возникнуть, когда при монтаже используются комбинированные фитинги (из металла и пластика), которые маркируются в миллиметрах и дюймах. В подобных ситуациях необходимо сравнивать элементы в различных системах измерения.

Основные правила монтажа труб для отвода грунтовых вод и канализации

В частных домах чаще всего устраивают самотечные канализационные системы. Поэтому при монтаже труб им нужно придать уклон, причем его угол зависит от их диаметра.

• Если он составляет 5 см, то минимальный угол должен быть 3 см на один погонный метр.
• Если труба имеет диаметр 10 см, то уклон уменьшается до 2 см.

По ходу подключения очередных элементов диаметр приближающихся к стояку труб может увеличиваться. Унитазы должны располагаться к стояку ближе всех, желательно не далее одного метра от него.

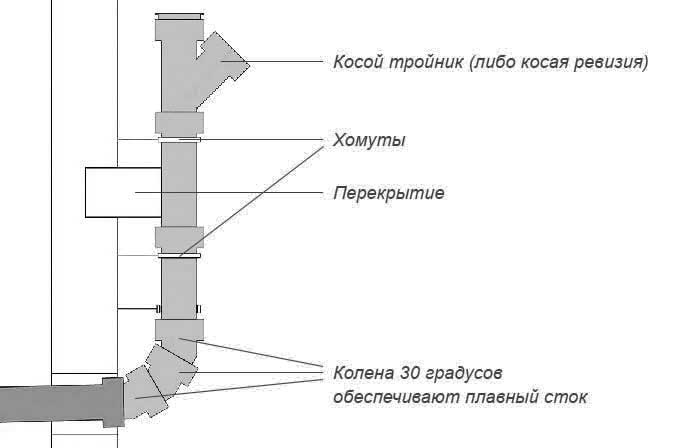

Для соединения стояков и труб применяют косые тройники: на случай появления засора каждый стояк должен быть оснащен ревизией.

Также желательно горизонтальные дренажные трубы оснастить возможностью прочистки после каждого очередного поворота.

В частном строении монтаж канализации предусматривает наличие аэрационного клапана или фановой трубы в системе.

Если используются трубы из полипропилена, их раструбы должны быть направлены против стока. Не допускаются трещины, сколы и прочие дефекты труб.

Стоит избегать чрезмерного количества стыков и поворотов, так как это — потенциальные зоны протечек и засоров.

Профессиональное устройство в частном доме канализационной системы часто обеспечивает такой уровень комфорта и эстетики, которого невозможно добиться в большом многоквартирном доме.

( 1 оценка, среднее 5 из 5 )

Олег Сомов/ автор статьи

Особенности наружной канализационной системы

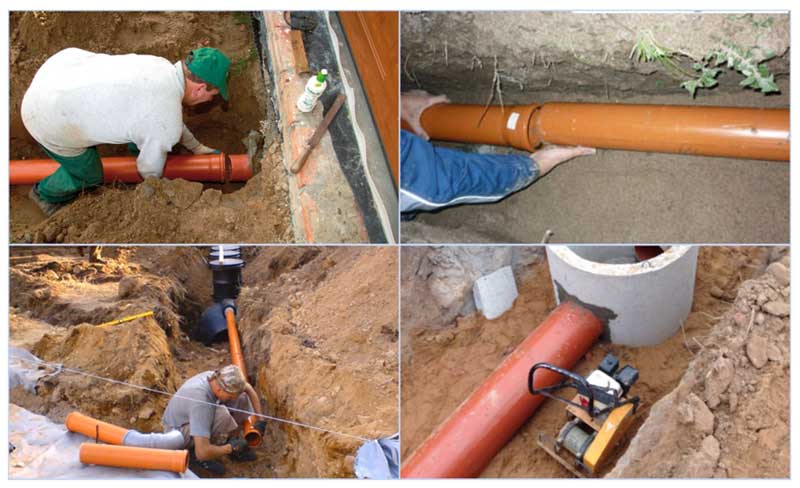

Трубы наружной канализации устанавливаются под землей. Требования: должны выдерживать статические и динамические нагрузки, перепады температур. В частных домах применяются полимерные изделия, для больших сетей возможно использование бетонных магистралей.

Наружная канализационная система

Описание труб для наружной канализации:

• Диаметр зависит от объема сточных вод (залпового сброса), варьируется от 110 до 500 мм. В автономных частных системах устанавливают трубы диаметром до 200 мм.
• По способы удаления отходов – напорные и безнапорные. Первые выдерживают внутреннее давление. Безнапорные рассчитаны на самотечное движение жидкости.
• Способы соединения – раструбное или с помощью муфт. Муфтовая состыковка патрубков используется для магистралей больших диаметров.

Какими бывают трубы для канализации

Сегодня канализационные системы делают из двух видов труб: пластиковые и металлические. Пластиковые могут быть трех разновидностей, из:

1. ПВХ — поливинилхлорид;
2. ПП — полипропилен;
3. ПЭТ — полиэтилен.

Достоинства

• Устойчива к таким химическим веществам как: кислоты, щелочи, растворители.
• Прочность — их можно закапывать в землю на глубину 16 метров.
• Гладкая внутренняя поверхность, что предотвращает образование налета внутри.
• Небольшой вес — вес одного метра диаметром 110 мм будет всего 1,5 килограмма.

Металлические канализационные трубы не могут похвастаться большим выбором материала, выпускаются только из чугуна.

Достоинства чугунных труб

• Долговечность — срок службы чугунных изделий превышает 60 лет.
• Прочность — они позволяют установить стояк практически любой длины.
• Несложный монтаж — изделия имеют раструб, что упрощает монтаж.

Конечно они очень тяжелые, но это компенсируется их колоссальной прочностью.

После ознакомления со свойствами двух видов труб можно переходить к их размерам.

Виды и размеры

В домах старой постройки до сих пор встречаются чугунные трубопроводы. Отводы, использованные в таких системах, также изготовлены из чугуна. Они тяжелые, трудно монтируются и требуют высокой квалификации от сантехников. Сегодня они практически не используются, хотя в продаже такие элементы до сих пор есть.

Современные канализационные отводы изготавливаются из разных типов пластика:

• ПВХ;
• полипропилен;
• полиэтилен низкого или среднего давления.

Все трубы, вне зависимости от материала, полностью совместимы друг с другом. Это означает, что размеры отводов канализации из ПВХ ничем не отличаются от параметров фасонных элементов из полипропилена или полиэтилена. Это удобно при монтаже или ремонтных работах. Наиболее распространены трубопроводы диаметром 50 мм (внутренняя канализация, проложенная до унитаза) и 110 мм (тройник унитаза и остальная часть системы, включая стояк). Иногда в маркировке встречается указание на диаметр 100 мм. Необходимо иметь в виду, что это те же трубы диаметром 110 мм.

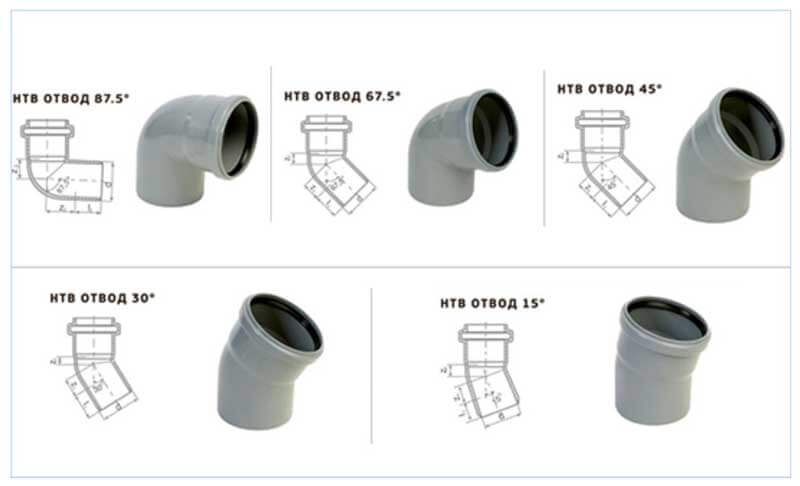

Существуют разные типы канализационных отводов-двойников. Они представляют собой фасонные элементы, отличием которых друг от друга является диаметр и угол наклона. Наиболее распространенные виды отводов для канализационных труб 110 по величине угла:15°;

• 15°;
• 30°;
• 45°;
• 67°;
• 87°.

• диаметр;
• количество отводов;
• угол наклона отводов;
• функциональное назначение.

Диаметр фитингов соответствует размерам основных трубопроводов. Наиболее распространены тройники для канализационных труб 110, виды которых соответствуют всем возможным функциональным задачам. При этом, для наружной части канализации могут быть использованы элементы большего размера:

• 125 мм;
• 150 мм;
• 160 мм;
• 200 мм;
• 250 мм;
• 300 мм и т.д.

По углу наклона отводов:

• прямой;
• наклонный (под 45°).

Необходимо учитывать, что прямые отводы имеют угол, равный не 90°, а 87°. Это делается для удобства прочистки труб сантехническим тросиком, чтобы лучше задавалось направление.

По количеству отводов имеются следующие виды тройников для канализации 110:

• с одним отводом;
• с двумя;
• тремя;
• с четырьмя отводами (крестовина).

По выполняемым функциям тройники делятся на:

• присоединительные. Используются для подключения сантехнических приборов, или для присоединения другой канализационной ветки;
• ревизии. Отвод имеет герметичную крышку. Устанавливаются, как правило, на стояках. Используются для выполнения ревизии системы и устранения засоров;
• прочистки. Это тройники с углом наклона патрубка 45°. Обычно они устанавливаются на горизонтальных участках системы. Наклон отвода направлен в противоположную сторону от стояка, что облегчает введение сантехнического тросика или шланга для гидродинамической прочистки.

Ревизии и прочистки в обычном состоянии закрываются резьбовой крышкой или заглушкой, исключающими возможность протечек. Они относятся к фитингам служебного назначения, хотя в процессе транспортировки стоков участвуют наравне с любыми другими элементами системы. В то же время, рабочие отверстия этих элементов могут быть использованы для присоединения других трубопроводов. Такая необходимость чаще всего возникает при использовании косых тройников, если в помещении установлен новый сантехнический прибор.

Механический метод стыковки без пайки: варианты соединений

Пайка как метод стыковки секций трубопроводов чаще используется при шефмонтаже на производстве. В быту наиболее популярны технологии экспресс монтажа без сварки.

Проверенная временем практика стыковки без использования специального инструмента обеспечивает высокое качество соединения пластиковых труб без пайки с помощью муфт.

В основе широко известного метода применение фасонных деталей. С их помощью можно не только обеспечивать продолжение контура водопровода, но и изменение его направления, распределения рабочей среды или перекрытие потока.

Преимущества технологии монтажа без разогрева:

Готовые изделия из полипропилена этим способом соединить дешевле, чем металлические за счет малой стоимости фитингов.

Соединения пластиковых труб без пайки с помощью муфтИсточник stroy-podskazka.ru

Исполнение фитингов обеспечивает возможность ручной сборки полноценной инженерной системы дренажа, водопровода, канализации.

Размер и технические возможности деталей определяются их конфигурацией (формой, толщиной стенок, комбинированием).

Соединение при помощи обжимных фитингов

Выбирая, как соединить пластиковые трубы для водопровода без пайки, многие люди часто применяют способ обжимных фитингов. При таком способе соединения исключается процесс нагрева смежных деталей. Специальная муфта при механическом воздействии (обжиме) надёжно фиксирует внутри два конца трубок, оснащённых уплотнительными кольцами. После монтажа переходника места стыковки смазываются силиконовым герметиком.

Переход с металлопластика на полипропилен при помощи фитингов — незаменимый способ стыковки труб из разных материалов.

Плюсы этого метода:

• для монтажа используется минимальный набор инструментов;
• соединение трубопровода можно доверить даже новичку;

Пример смазки, применяемой при монтаже полипропиленовых трубИсточник construct.smazka.ru

в месте установки обжимного фитинга создаётся надёжное соединение;

Такой метод, прежде всего, хорош тем, что может использоваться при обновлении чугунного водопровода полипропиленовыми аналогами. Также этот способ востребован при сборке отопительных систем, в том числе монтаже радиаторов.

Соединение при помощи клеевых составов

В числе вариантов стыковки, позволяющих обойтись без специального оборудования – применение монтажных клеевых составов.

В составе клея базовым является поливинилхлорид, замешанный на растворителе. В него производители также добавляют различные присадки и пластификаторы для улучшения адгезии в местах стыковки.

Преимущества метода:

• стыковка изделий при помощи клеящего средства обеспечивает собранной конструкции необходимые характеристики прочности и герметичности;
• по окончании работ в месте монтажа образуется надёжное соединение, незаметное при визуальном осмотре;
• для стыковки не требуется наличие специальных навыков.

Подгонка полипропиленовых труб перед склеиваниемИсточник www.asvshop.com

Как осуществляется монтаж на клей

Перед тем как соединить полипропиленовые трубы, нужно подготовить необходимые детали, инструменты и обеспечить условия для монтажных работ.

Поверхности, на которые будет наноситься клеевой состав, следует обработать обезжиривателем. Для нанесения состава подойдёт кисточка с щетиной из натуральных материалов. Также рекомендуется обеспечить температуру в помещении в диапазоне от 5 до 35 градусов.

Учитывая то, что детали трубопровода будут состыковываться с минимальным зазором, достаточно будет тонкого слоя клея. Удержание труб до момента схватывания обычно не превышает 20-30 секунд. По завершении работ рекомендуется хорошо проветрить помещение, при этом следует избегать сквозняков.

Виды отводов

Для разных трубопроводов используются разные виды изделия.

Основные виды:

• крутоизогнутые;
• штампосварные;
• сварные секционные;
• сварные секторные (сегментные);
• гнутые;
• точечные.

Крутоизогнутые отводы делают в соответствии с требованиями ГОСТ 17375-2001 и ГОСТ 17375-83.

Чаще всего детали делают из нержавеющей и углеродистой стали методом протяжки трубы. Деталь получает качественной и герметичной.

Угол таких отводов колеблется от 30 до 90 градусов, а сечение детали от 18 до 426 мм. Рабочее давление, которое выдерживает деталь, доходит до 16 МПа.

Штампосварные отводы имеют толстые стенки, и за счет этого считаются особо прочными, они изготавливаются из листов нержавеющей и легированной стали с помощью сварки. Детали могут быть разного сечения, которое достигает 1420 мм. В основном они используются в нефтегазовой отрасли. Это связано с их особой прочностью и большим диапазоном размеров.

|

Разновидности деталей

Отводы для создания систем канализации классифицируют по множеству признаков:

• материалу;
• размеру;
• конфигурации;
• способу присоединения.

Повороты и угловые соединения на 90 градусов называют отводами, детали, обеспечивающие угол присоединения 30 или 45 градусов, считают полуотводами.

Для сборки единой системы из разных по диаметру деталей служат специальные переходники, исключающие утечки в стыках. В продаже они встречаются под названием «восстановитель раструба».

Материал изготовления

В изготовлении сантехнических отводов применяют различные материалы, имеющие достоинства и недостатки. Широкое распространение получила продукция, выполненная из пластика: полипропилена, поливинилхлорида. Дома старой постройки оборудованы канализацией из чугуна.

Изделия из этих материалов при монтаже не требуют использования каких-либо электрических приборов. Собрать единую конструкцию просто своими руками, для соединения один конец изготавливают в виде раструба, а другой — в виде гладкой трубы с выборкой на конус.

Монтаж полиэтиленовых деталей потребует применения специальных паяльных станций. В стенке фитинга вмонтирована нагревающаяся проволока. После состыковки деталей на спираль подаётся напряжение, она разогревается и сплавляет составные части. Такие канализационные системы делают «раз и навсегда». Изменить конфигурацию коммуникаций можно только демонтажными работами с последующей пайкой новых соединений.

Размер фасонных частей

Для внутренней канализации жилых зданий самыми востребованными размерами труб и, следовательно, отводов для них считаются изделия с внутренними диаметрами от 40 до 110 или 150 мм.

Пластмассовые отводы (полипропиленовые и из поливинилхлорида) унифицированы и поставляются в розничную сеть в основном с диаметрами 40, 50, 110, 150 мм. Для стока из стиральной машины можно приобрести трубы и фасонные части к ним размером сечения 25 мм, ванную и посудомоечную машину можно подключить к водоотводам с внутренним проходом 40 мм. Для стояков используют трубы 110 или больше, оборудованные отводами на 110 и 50 мм.

Чугунные канализационные отводы имеют условный внутренний проход 65 мм, при этом сама труба выпускается с внешним диаметром 81 мм. Для стояков применяют трубу с внутренним диаметром 100 мм и внешним 118 или 125 и 144, соответственно.

Конфигурация фасонных частей

Виды отводов для канализации можно увидеть в каталогах любой фирмы, производящей сантехнические системы. В списке изделий присутствуют:

• крестовины одно- и двухплоскостные;
• тройники;
• отводы и полуотводы;
• ревизии;
• отводы с редукцией, где к основной трубе большего диаметра присоединяется меньший размер;
• бутылки — переходы с меньшего диаметра на больший.

Клеевой способ монтажа

В качестве соединительных элементов с клеевым способом монтажа используются следующие элементы:

Клеевой способ монтажа фитингов

• отводы;
• заглушки;
• седелки;
• тройники;
• крестовины;
• металлические штуцера.

При соединении труб клеевым способом используются стандартные изделия из ПВХ, которые одинаковы и для наружных, и для внутренних сетей.

Клеевое соединение ценится за высокие герметичные качества, ведь в процессе работы с трубами используется специальный клей. Застывая, вещество становится плотным и твердым, не позволяя жидкости покидать трубопровод в местах стыковки. Соединители под клеевой способ монтажа практически не отличаются от аналогов, используемых в стандартной схеме.

Определение и назначение канализационного отвода

Пластиковый однораструбный отвод

Отводом для коллектора называют элемент трубы, изогнутый под определенным углом. Второе название фитинга – уголок, колено. Основная функция изделия — менять направление канализационного потока в сторону центрального стояка или септика от входа из стены дома и на других его участках. Как правило, отвод имеет то же сечение, что и труба канализации.

В качестве дополнительных фитингов при устройстве канализации используют заглушки и тройники. Первая способствует ограничению движения потока воды. Вторая позволяет разветвлять коллектор, если система прокладывается для двух-трех зданий одновременно либо в общий приемник будут стекаться ливневые и фекально-бытовые стоки из двух разных систем.

Герметизация стыков

В ходе монтажа отводов нужно следить и за качественной герметизацией всех стыков, иначе коллектор будет протекать. В большинстве случаев все пластиковые элементы уже оснащены уплотнителями из резины. Они находятся внутри раструба. Если их нет, резиновое кольцо вставляется до упора перед стыкованием колена с тубой.

Усилить эффект герметизации помогают специальные сантехнические герметики. Их предварительно наносят на резиновый уплотнитель по всей окружности. При выборе герметика, лучше отдать предпочтение нейтральному, чем кислотному. Первые более надежны, хоть и стоят дороже. Кислотные составы запрещено применять при монтаже чугунных или стальных коллекторов. В противном случае кислота будет разъедать металл.

Применение ПВХ труб

Трубы из поливинилхлорида применяют для устройства внутриквартирной и внутридомовой канализации, отвода ливневых стоков, устройства дренажных водоотводов. Для уличной канализации и транспортировки к местам очистки. В промышленном производстве они монтируются для отвода химических и газовых стоков.

Преимущества работы с трубами ПВХ:

• Небольшой вес материала облегчает транспортировку к месту монтажа, работы по нарезке и закладке под грунт. Для монтажных работ не требуется дополнительного оборудования;
• Разнообразные формы труб, фитингов и комплектующих к ним дает широкий спектр выбора и последующей сборки коллекторов, стояков и ответвлений любой конфигурации;
• Поверхность стенок внутри гладкая, что не дает задерживаться разному хламу, содержащемуся в стоках. Просвет внутри не загромождается, осажденные частицы легко прочистить тросом;
• Материал нейтрален ко многим агрессивным средам, не подвергается коррозии, продолжая служить в течение 50 лет.

Канализационные трубы из ПВХ — виды

Трубы изготовленные из поливинилхлорида делятся на несколько видов, в зависимости от их места расположения и параметров рабочей среды. В зависимости от места расположения они могут быть:

• наружные;
• внутренние.

По параметрам рабочей среды делятся на:

1. напорные;
2. безнапорные;
3. гофрированные.

Разберем каждый вид подробнее.

Наружные

Применяются в системах с большим проходным объемом. Отличие таких труб — большой диаметр и дополнительные элементы для повышения прочности.

Стенки изготавливаются из толстого пластика и снабжаются ребрами жесткости, которые могут быть как снаружи, так и внутри изделия. Окрашиваются в массе, что позволяет им сохранять внешний вид несмотря на воздействие атмосферных явлений.

Внутренние

Составляют основную часть всех канализационных систем. Устанавливаются: под землей, под внутренней отделкой здания, в помещениях управления системой и т.п.

При их изготовлении особое внимание уделяется теплоизоляции, а так же снижению себестоимости без потери качества. Так как их внешний вид не играет особой роли, то и цвет они имеют стандартный: светло-серый

Безнапорные

Используются при устройстве самотечных систем канализации, то-есть там где не используются насосы для принудительной откачки стоков. Допустимая скорость потока жидкости не более 8 м/с. Основная сфера применения — автономные канализации.

Напорные

Используются в системах с искусственным давлением рабочей среды. Сфера применения — многоуровневые и сложные системы канализации, циклические системы отопления. Производятся со стенками повышенной прочности, способными выдерживать давление 10 атмосфер.

Гофрированные

Стенки этих труб изготовлены в виде «гармошки», за счет чего существенно повышается их гибкость. Основная сфера применения — устройство трубопроводов в труднодоступных местах.

От того какой класс у труб зависит и их цена. Однако при выборе, не стоит ориентироваться только на цену, есть еще несколько нюансов, которые стоит учитывать при покупке.

Преимущества ПВХ материала

Важно понимать, что ПВХ трубы, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:

• Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
• Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
• Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
• Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
• Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
• Простота и возможность быстрого выполнения монтажных работ.

Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях — даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует. Кроме того, простота сборки обуславливает высокую скорость выполнения монтажных работ. В сравнении с аналогами, требующими сварки или применения компрессионных муфт, сборка рассматриваемых труб осуществляется в разы быстрее.

Устойчивость к климатическим воздействиям, а также к влиянию химикатов делает эти трубы практически неуязвимыми, при этом их нередко используют и для транспортировки разряженных сред (газообразные вещества).

Видео демонстрирует размеры канализационных труб:

Отводы для гофрированных труб Корсис

Гофрированные трубы Корсис — изделия, выполненные по новейшим технологиям, особенностями конструкции является двухслойная структура с гладкими внутренними стенками и наружной гофрой черного цвета, защищающей поверхность от ультрафиолетового излучения. Благодаря такой структуре, трубы имеют высокую кольцевую жесткость, позволяющую эксплуатировать их на больших глубинах. Материалом трубных внутренних стенок является полипропилен — это позволяет эксплуатировать изделия при температурах протекающих жидкостей около 65 С.

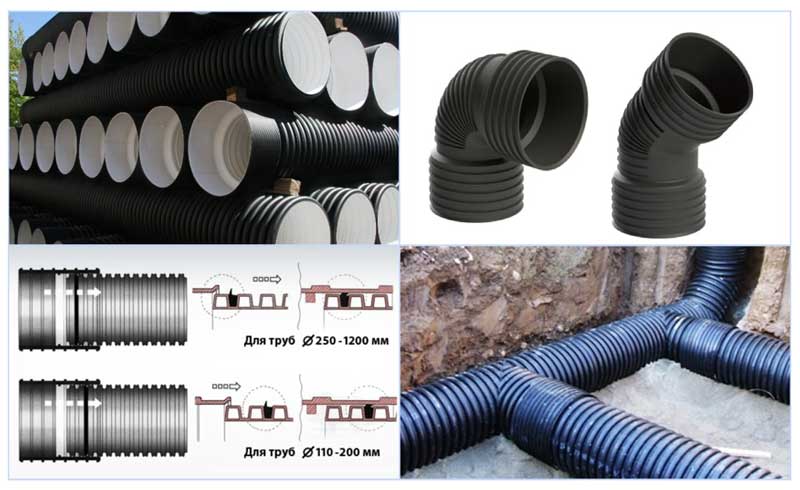

Рис. 8 Трубы Корсис, раструб с кольцом уплотнительным – конструкция и внешний вид

Трубы Корсис при изготовлении имеют приварной раструб с внутренними гладкими стенками, для соединения поверх гофры другой трубы одевается выступающее уплотнительное кольцо, которое вставляется в раструб. При изменении направления линии используются отводы с наружной гофрированной поверхностью и внутренними гладкими стенками, они одеваются снаружи через уплотнительные кольца на трубах и вставляются внутрь также через герметичное кольцо.

Отводы для гофрированных труб Корсис

Гофрированные трубы Корсис — изделия, выполненные по новейшим технологиям, особенностями конструкции является двухслойная структура с гладкими внутренними стенками и наружной гофрой черного цвета, защищающей поверхность от ультрафиолетового излучения. Благодаря такой структуре, трубы имеют высокую кольцевую жесткость, позволяющую эксплуатировать их на больших глубинах. Материалом трубных внутренних стенок является полипропилен — это позволяет эксплуатировать изделия при температурах протекающих жидкостей около 65 С.

Рис. 8 Трубы Корсис, раструб с кольцом уплотнительным – конструкция и внешний вид

Отвод канализационный — правила монтажа

Рис. 10 Монтаж изделий в канализационных коммуникациях

Монтаж отводов в канализационную систему осуществляется раструбовым способом и состоит из нескольких простых операций:

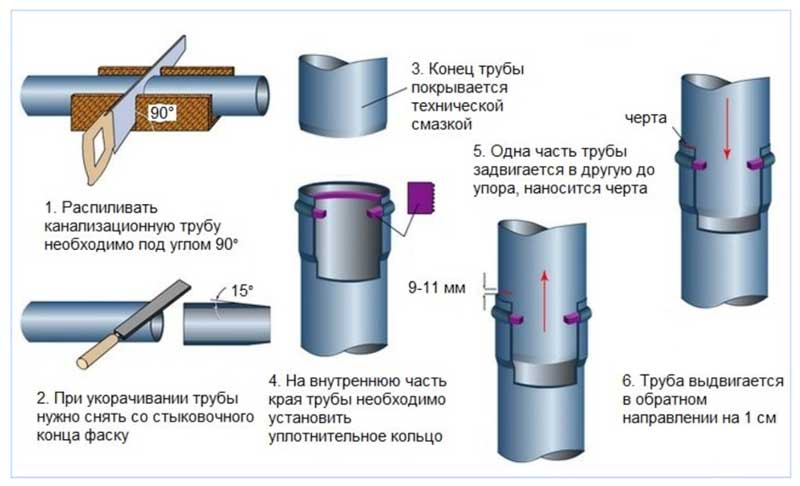

1. Труба ПВХ, от который будет происходить поворот линии, обрезается на нужное расстояние с помощью болгарки или ножовки по металлу. При этом следует следить за тем, чтобы срез был строго перпендикулярен центральной оси. Для этого можно воспользоваться листом бумаги, который оборачивают вокруг трубы и склеивают скотчем или клеем по кромке, после чего производят срез строго по линии.
2. После обрезки внутреннюю кромку трубы очищают от заусенец, на наружной стороне делают фаску под углом 15 градусов напильником, болгаркой или наждачной бумагой. При этом следует особенно внимательно отнестись к внутренней части — за мельчайшие заусенцы могут цепляться волокнистые канализационные отходы, что приведет к забиванию канала на повороте.
3. Аналогичным образом подготавливают поверхность наружной кромки отвода, который будет вставляться в следующую трубу — на ней делают фаску под углом 15 градусов.
4. После обработки концы трубы и отвода покрывают технической смазкой или мыльным раствором, затем монтируют поворотный участок, вставляя отвод в трубы.

Герметизация стыков труб

Рис. 11 Стыковка труб ПВХ в канализации

При монтаже канализационной магистрали из пластиковых труб не требуется специальная герметизация стыков — уплотнение осуществляется за счет встроенных резиновых колец. Для повышения надежности соединений можно воспользоваться нейтральными или кислотными силиконовыми герметиками для труб — ими дополнительно покрывают щели в раструбных соединениях. Можно применять и различные клеящиеся изоляционные ленты для труб (на битумной основе, фольгированный скотч, изолон) — они наматываются снаружи по спирали внахлест на стыковое соединение.

Пластиковые отводы играют важную роль при монтаже канализационной магистрали, позволяя изменять направление линии под широким спектром различных углов, иногда для плавного перехода в группе используются два отводных элемента. Они легко монтируются установкой в трубные раструбы после простейшей подготовки — снятия наружной фаски и смазывания поверхности мыльным раствором или маслом.

Пошаговая инструкция по соединению металлических и пластиковых труб

Такие ситуации очень часто встречаются во время выполнения капитального ремонта канализационной системы в многоквартирных домах старой постройки. Дело в том, что современные государственные стандарты не соответствуют устаревшим, поэтому невозможно подобрать необходимый диаметр пластиковых труб для подключения к старой канализации. Кроме того, ранее в этих целях использовались только чугунные трубы, за время эксплуатации поверхность сильно окислилась, что очень усложняет создание герметичного соединения.

Старые чугунные трубы отслужили свое и требуют замены

Для монтажа внутренней канализации сегодня применяются пластиковые трубы диаметром 100 мм и 50 мм. Первые подключаются к унитазам и вертикальным стоякам, вторые к ванным, душевым, умывальникам и различной бытовой технике, использующей воду. Чугунные канализационные трубы старого образца имеют диаметр 123 мм и 73 мм, кроме того, внутренние и внешние поверхности сильно износились, физические дефекты требуют очень внимательного ремонта. Как профессионалы советуют соединять чугунные и пластиковые трубы различных диаметров?

Шаг 1. Подготовьте специальные материалы и инструменты. Для соединения требуется пластиковая манжета, надежный герметик, любая смазка, молоток, отвертка или небольшое зубило, монтировка.

Нужно заранее подготовить все необходимое для работы

Шаг 2. Расчеканьте соединение. Молодые сантехники не знают, что это такое. Ранее трубы не соединялись резиновыми сальниками, а чеканились. В раструб вставлялась пропитанная битумом веревка и сильно забивалась. Таким методом достигалась герметичность. Чтобы во время эксплуатации она не нарушалась, свободное пространство заделывалось цементно-песчаным раствором или комовой серой

Цементный раствор надо очень осторожно сбивать молотком, а сера выжигается газовой переносной горелкой

Для выжигания серы используется обычная газовая горелка

Пламя горелки должно равномерно прогревать чугунную трубу по периметру, не допускайте большой разницы температур – раструб может треснуть, работы намного усложнятся. Будьте готовыми, что для расчеканки потребуется много времени, не спешите, не повредите канализацию. Новые пластиковые трубы рекомендуется фиксировать к несущим поверхностям с шагом не более десяти диаметров. Для этого используются специальные кронштейны, а тип фиксации зависит от места расположения трубопровода.

Шаг 3. Расшевелите чугунный тройник. Вставьте в отверстие рычаг (можно деревянную рейку или кусок металлической трубы) и приподнимайте немного вверх. За счет таких движений ослабнет фиксация шнура герметизации и его можно будет легко достать.

Ослабить фиксацию чугунного тройника поможет рычаг, вставленный в отверстие

Шаг 4. Тщательно очистите металлический раструб от грязи ржавчины и различных затвердевших отложений. Пользуйтесь подручными предметами: металлической щеткой, ножом, напильником и т. д. Постоянно проверяйте качество очистки, для этого проводите по окружности пальцем, это самый надежный и точный способ контроля состояния раструба.

Раструб нужно тщательно вычистить

Шаг 5. Протрите внутренние поверхности насухо, если есть возможность, то дополнительно просушите их феном. Помните, что не все герметики могут приклеиваться к влажным поверхностям, внимательно читайте инструкцию перед использованием материалов.

Внутреннюю поверхность раструба следует вытереть насухо

Шаг 6. Нанесите на поверхность раструба чугунной трубы герметик. Также отделайте и внешнюю поверхность манжеты. Внутри манжета должна быть чистой без герметика.

Следующий этап – нанесение герметика

Шаг 7. Вставьте элемент в раструб и выровняйте его положение

Можно немного постукивать молотком, но очень осторожно. Сильные ударные нагрузки могут повредить элемент, придется манжету менять

Манжету нужно плотно вставить в трубу

Шаг 8. Нанесите по периметру смазку и вставьте пластиковый тройник или трубу необходимого диаметра.

В манжету вставляется пластиковый переходник, затем подсоединяется труба ПВХ

Выступивший по периметру соединения герметик аккуратно вытирают сухой тряпкой.

Таким образом рекомендуется соединять старые чугунные и новые пластиковые трубы. Если возникают проблемы с соединением пластиковых труб в манжетах, то могут быть две причины. Первая – поверхность раструба имеет значительные выступы. Они сжимают манжету, одновременно уменьшается диаметр сальников. Вторая – мало смазки. Сухая резина имеет большой коэффициент трения, что существенно усложняет процесс соединения. Если в точности выполнять советы профессионалов, то металлические и пластиковые трубы будут герметичными весь период эксплуатации.

Отводы для канализации ПВХ

Канализационные линии из непластифицированного поливинилхлорида широко используется снаружи и внутри зданий, отвод канализационный 110 мм имеет стандартные углы отклонения от центральной осевой линии в 15, 30, 45, 67, 87 градусов. Канализационная линия из ПВХ имеет следующие особенности:

• Элементы рассчитаны на работу жидкостями, температура которых не превышает 45 С. и не опускается ниже — 60 С.
• Трубы имеют малый вес и внутреннюю гладкую поверхность, обеспечивающую высокую пропускную способность.
• Изделия не подвержены коррозии, устойчивы к кислотному и щелочному воздействию, нейтральны к большинству химических веществ.
• Материал имеет низкую теплопроводность, сопоставимую с теплоизоляторами — это уменьшает риск промерзания линии в зимнее время.
• Благодаря химической устойчивости материала к различным веществам, срок службы канализации из ПВХ достигает 50 лет.

Примерные цены

Стоимость ПВХ-труб для канализации зависит от:

• размеров (длины, диаметра, толщины стенок) и класса жёсткости;
• геометрии труб (прямые гладкоствольные или гофрированные);
• функционального назначения (прокладывание внутреннего или внешнего, вертикального или горизонтального трубопровода);
• комплектации (наличие или отсутствие уплотнительных колец и пр.).

Стоимость труб, предназначенных для внешнего канализационного контура, обычно на 20% выше внутридомных.

При формировании бюджета необходимо учитывать стоимость соединительных элементов (фасонных частей), которые обычно на 15-20% дороже труб.
