Для чего необходим муфтовый шаровый кран — особенности выбора и установки

Конструктивное устройство

Монтаж фланцевого крана

Такая конструкция отличается тем, что присоединяется к фланцам. Такой вид крайне популярен из-за своей универсальности и применяется в основном в ЖКХ и на промышленных трубопроводах от Ду 15. Достоинством является и легкость демонтажа, а фланцевые соединения знамениты своей надёжностью. Монтаж может проводиться как на горизонтальном, так и на вертикальном трубопроводе, что позволит Вам не волноваться о том, куда поместить кран.

Необходимо помнить, что такие краны обладают высоким весом, и Вы должны заранее беспокоиться о том, какую нагрузку они окажут на трубы.

Перед тем, как правильно установить шаровый кран на трубу, необходимо помнить ряд особенностей.

Во-первых, заранее позаботьтесь о том, чтобы рядом с Вами были межфланцевые прокладки, а также гаечный ключ и болты. Если на трубопроводе нет фланцев, значит еще необходимы фланцы и сварочный аппарат для их приварки.

Установка:

1. Проверьте изделие на повреждения. Осмотрите положение шарового затвора — он должен быть открыт.
2. Выберите место, куда будет помещен фланцевый кран. Перед тем, как установить шаровый кран на трубу, удостоверьтесь, что в этом месте будет возможность полностью повернуть рычаг-ручку.
3. Приварите фланцы на оба конца трубопровода.
4. Прикрепите кран к фланцам на несколько болтов.
5. Разместите специальные межфланцевые прокладки.
6. Вставьте болты в остальные отверстия.
7. Затягивайте болты по диагонали.

Не забудьте о предварительных процедурах перед установкой — удалите грязь и оставшуюся воду из трубы.

Что необходимо иметь для монтажа

Фланцевый кран более требователен к наличию инструментария, чем муфтовый. При себе у Вас должны быть набор гаечных ключей, инструменты для очистки, сам кран, а также болты и гайки. Количество болтовых соединений зависит от диаметра устанавливаемого изделия. Вы можете уточнить необходимое количество крепежных элементов при покупке фланцевого крана у наших менеджеров.

Рекомендации по приобретению

При выборе запорного устройства, нужно отдавать предпочтение сертифицированной продукции, а также, обязательно, учитывать следующие основные показатели:

• тип и агрессивность вещества, с которым предполагается контакт шара устройства;
• сечение трубы в трубопроводной системе;
• качество корпуса крана;
• наличие возможных гидравлических ударов в системе.


Широкий ассортимент шаровой муфтовой арматуры выпускается не только зарубежными, но и отечественными производителями (про вентили для радиаторов отопления прочитайте здесь).

Маркировка кранов 11б27п1 применяется, согласно ГОСТу в российских и украинских устройствах.

Зарубежными производителями, включая:

• Valtec (проходной сливной кран),
• STC-UNO,
• Giacomini, ,


— используется стандартное метрическое обозначение, в соответствии с размерами условного диаметра трубы.

Устройство запорного крана и его использование

Чаще всего используются некоторые типы запорных кранов, которые монтируются на трубопроводах и регулируются при помощи маховика либо электропривода. То есть это т. н запорные шаровые краны с электроприводом. Кроме того, существует еще и дистанционное управление.

Запорный кран с электроприводом шаровой

У кранов запорных муфтовых из чугуна запорный орган уплотняется кольцом из кожи или резины либо из фторопласта-4. Такие краны монтируются на трубопроводах, по которым перемещают воду, воздух и пар. Соединение выполняется резьбовыми муфтами. А сальник заполняется пропитанным асбестом АП.

Запорный кран встраиваемый

В трубопроводах, перемещающих воду при температуре до 50°С, устанавливаются муфтовые запорные краны для воды, которые изготавливают из чугуна. Подобные краны работают в любом положении. Подача воды происходит под золотник. Корпус вентиля (крана) изготовлен также из чугуна, а уплотнительное кольцо из кожи и из паронита – все прокладки. Сальники заполнены асбестом.

Кран запорно-регулировочный

И в трубопроводах, по которым перемещают воду или воздух, применяют запорный кран с сервоприводом, работающий при высокой температуре, до +50°С. При монтаже сам сервопривод настроен верх. Золотник и крышка из стали, а корпус – чугунный. Вентиль (кран) работает от привода и управлять им можно вручную.

Частые ошибки

При работе с любыми креплениями необходимо соблюдать правила, иначе могут возникнуть ошибки, которые приведут не к самым лучшим последствиям. Сюда относится:

1. Самая частая ошибка — это первоначально неверный выбор крана шарового. Необходимо учитывать давление, и другие факторы, которые могут повлиять на эксплуатацию. Перед установкой и покупкой рекомендуется ознакомиться с инструкцией к изделию.
2. Нарушение правил монтажа (например, перекос фланцев, который мы уже упоминали ранее) может привести к тому, что кран не будет справляться со своей задачей.

Помните, что установка шарового крана — это несложная задача, но лишь тогда, когда Вы следуете всем советам в инструкции.

По каким параметрам выбирать шаровой кран

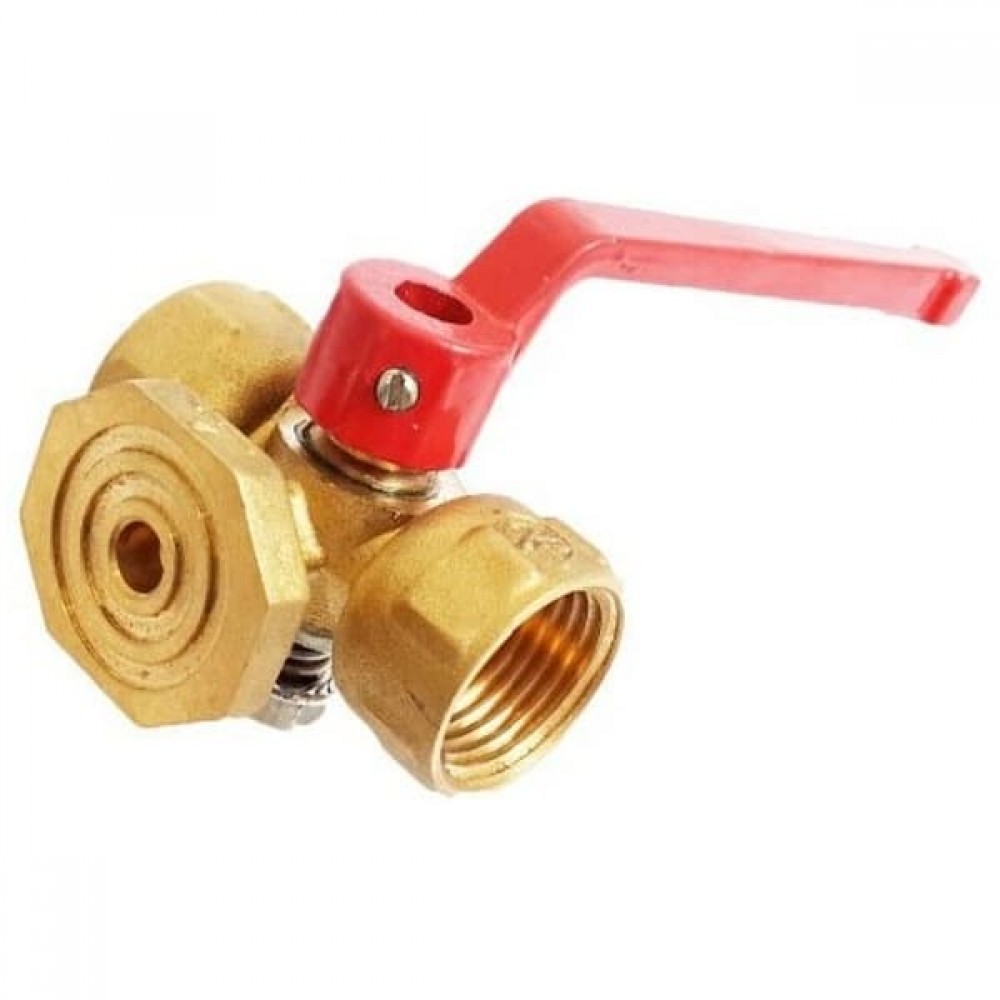

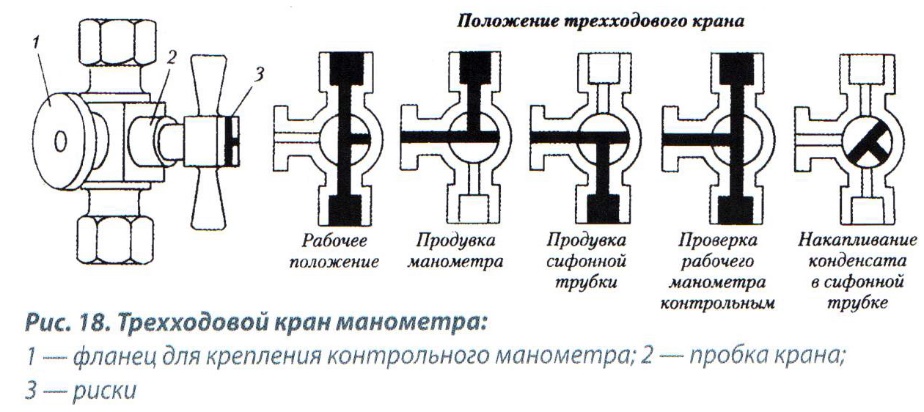

Принцип работы трёхходового крана под манометр

Трехходовой кран под манометр имеет возможность подключения измерительного прибора, что в свою очередь позволяет контролировать работу определенного участка трубопроводной системы. Также при помощи такого крана можно производить продувку системы.

В корпусе трехходового крана под манометр предусмотрено наличие сливного отверстия, а также запорный элемент с Т-образным каналом. Поворот рычага управления краном позволяет в рабочем режиме направить поток рабочей среды в нужное направление.

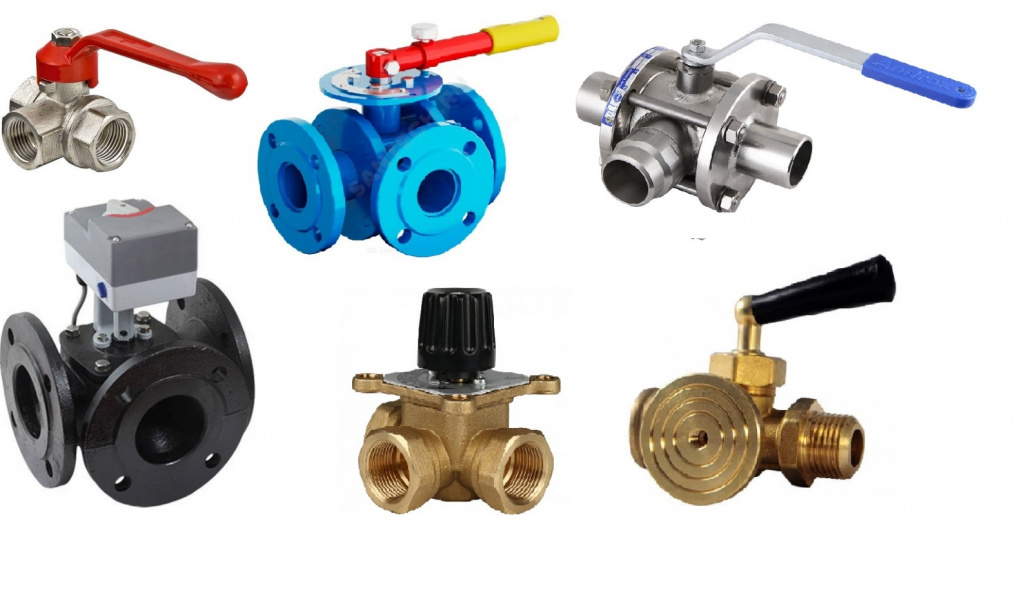

Сейчас довольно широко при монтаже трубопроводных систем используются шаровые трехходовые краны. Они довольно легко распределяют потоки рабочих сред. Раньше вместо шаровых кранов применялись вентили. Это приносило определенное количество неудобств. Были нужны регулярные технические проверки.

Такие вентиля имели весьма крупные размеры и большую массу. Такие обстоятельства, конечно же, намного усложняли процесс эксплуатации.

Трехходовые шаровые краны обладают рядом неоспоримых преимуществ:

• отсутствие необходимости в частых проверках и техническом обслуживании;

• компактность в размерах и весе;

• простота и лёгкость в управлении;

• долговечность и устойчивость к различным воздействиям;

• возможность использования в загрязнённой рабочей среде;

• простота конструкции.

За время эксплуатации шаровых трехходовых кранов были выявлены и некоторые небольшие минусы. К примеру невозможность эксплуатации в условиях с температурой выше 200 градусов по Цельсию. Но, при сравнении этих немногочисленных недостатков с вышеперечисленными достоинствами, можно прийти к выводу, что не остаётся никаких сомнений в эффективной работе шаровых трехходовых кранов.

Наша команда “Армстрой” поможет Вам в любых вопросах.

Маркировка шаровых кранов

Все шаровые краны имеют на корпусе отлитые знаки: стрелку, указывающую на направление движения воды и диаметр в дюймах.

Основная маркировка каждого изделия наносится в несколько строк.

1. Товарный знак производителя.
2. Характеристика данного узла. Например, КШ.Т.Х обозначает кран шаровый, для теплоснабжения, климатические условия — хладостойкий.
3. DN с цифрами — проходное сечение, диаметр. PN и цифра — допустимое давление.
4. Материал корпуса. Тип соединения.
5. Серийный номер, один на всю партию.
6. Предельные температуры работы.

Ниже контакты фирмы и страна производитель. Сбоку обычно ставится дата изготовления корпуса. Вся маркировка заключается в рамочку.

Категории трубопроводной арматуры

Блоки предохранительных клапанов2
Вентили стальные104
Вентили чугунные47
Задвижки нержавеющие16
Задвижки стальные – ХЛ3
Задвижки стальные77
Задвижки чугунные37
Задвижки шланговые1
Канализационная арматура6
Клапана обратные96
Клапана предохранительные50
Клапана регулирующие72
Конденсатоотводчики стальные3
Краны бронзовые23
Краны стальные – ХЛ45
Краны нержавеющие31
Краны стальные79
Вентили бронзовые18
Краны титановые1
Краны чугунные2
Метизы3
Насосы2
Отводы20
Отопительное оборудование36
Переключающие устройства1
Переходы18
Регулирующая арматура31
Пожарная арматура44
Счетчики воды31
Тройники14
Трубы46
Указатели уровня3
Уплотнительные материалы18
Фильтры, грязевики54
Фитинги26
Фланцы32
Элеваторы7
Электроприводы1
Шаровые краны81
Другое28
Пневмоприводы2
Конденсатоотводчики чугунные2
Затворы стальные38
Затворы чугунные31
Вентили энергетические1
Задвижки энергетические3
Клапана энергетические1
Клапана отсечные12
Компенсаторы сильфонные40

Назначение и преимущества

Кран стальной – используется как запорная арматура для той или иной части трубопровода. Без кранов нам пришлось бы очень туго.

Вы ведь наверняка сталкивались с образованием поломок в трубопроводе даже бытового значения. Труба может засориться, дать трещину, не выдержать давление, может сломаться переход, ослабиться соединение, слететь фитинг, сломаться сам узел использующий воду. Даже унитазный бачок, если его не отремонтировать, способен доставить серьезные проблемы.

Любая такая поломка требует от вас незамедлительного вмешательства и ремонта. Ремонт же допустимо осуществить только тогда, когда система изолирована и осушена.

Без кранов нам пришлось бы отключать все ветку или, если речь идет о небольшой квартире – всю квартиру. И только потом проводить надлежащие действия. Использование запорной арматуры существенно упрощает работу.

Шаровый муфтовый кран с переключателем

Если стальной кран установлен в нужном месте, то все что вам нужно сделать – перекрыть его. Изолируется при этом только тот участок, который нас интересует, позволяя остальной системе действовать в привычном режиме.

Подобные преимущества настолько значительны, что сейчас запорную арматуру ставят:

• на входы всех без исключения веток;
• при монтаже сантехнических узлов;
• в коллекторных распределителях;
• на ветках отопления;
• на радиаторах и теплых полах.

И это только основные направления, сведенные в несколько групп. А ведь есть масса побочных.

Как видите, в нынешнем положении стальной шаровый кран – вещь крайне полезная, можно сказать, незаменимая.

Конструкция и принцип действия

Стальной шаровый муфтовый кран не был бы столь популярным, если б не его удивительная эффективность вместе с простотой исполнения. Согласитесь, какой бы удобной не была вещь, если она дорога в производстве, то о массовости можно забыть.

К счастью, дороговизна – это не про шаровые краны. Муфтовый шаровой кран являет собой надстройку над муфтой, почему он так и называется, которая позволяет благодаря шаровому механизму перекрывать поток единственным поворотом ручки.

Конструкция его очень проста. Состоит муфтовый шаровый кран из:

• корпуса в виде муфты;
• ручки;
• шарового запорного механизма;
• уплотнителей.

Корпус чаще всего имеет форму муфты или переходника. Он цельный, вылит из металла. Преимущество на рынке держат стальные и латунные изделия. Это касается как рынка потребительской сантехники, так и промышленной.

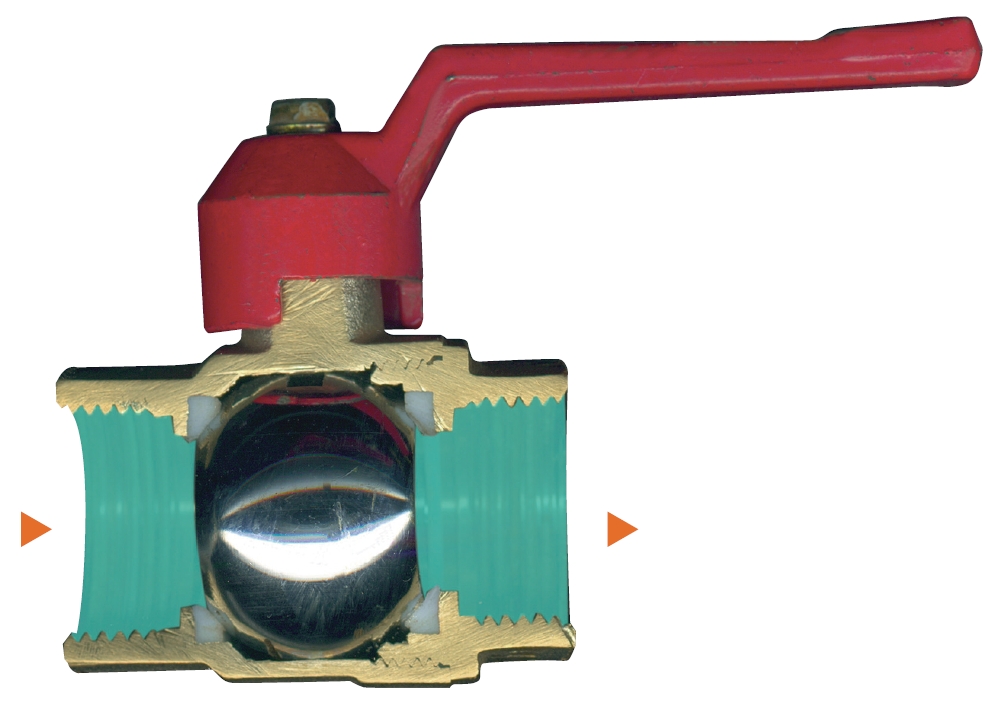

Конструкция шарового крана

Муфтовые типы конструкции подразумевают монтаж фитинга с помощью одного из известных типов соединений. Например, с помощью резьбы и накидных гаек. Однако современная запорная арматура в этом плане почти не ограничена. С тем же успехом продаются краны сварные, обжимные и фланцевые. Последние в промышленности используются куда чаще их резьбовых или приварных аналогов.

Шаровый механизм – самый важный, можно сказать, основополагающий элемент всей этой конструкции. Состоит он из шарика с отверстием внутри. Отверстие сквозное, прорезано в одной из сторон.

Если шаровый механизм находится в открытом положении, то шар отверстием будет повернут параллельно к потоку. В противном случае поток блокируется его цельной стороной.

Именно по такой схеме и работает шаровый запорный механизм. Его простота и практичность действительно удивляет.

Защиту от несанкционированного прохождения потока осуществляют резиновые прокладки и уплотнители.

Прелесть этой конструкции в самом шарике. Сферический элемент, подключенный к ручке, практически не изнашивается, если его конечно правильно эксплуатировать. Он легко ставится в крайние положения, еще проще производится. И это при отличной распространенности на рынке.

Устройство шара

В седле расположен главный элемент-пробка в форме шара с разным количеством полостей. Шар свободно вращается внутри седла. Внутренние устройства кранов подразделяются на полно проходные и редуцированные (стандартно проходные).

Полно проходные краны в своем устройстве имеют шар с отверстием, равным диаметру трубы. Во время прохождения жидкости в шаровых кранах в полностью открытом состоянии потери со стороны гидравлики сводятся к минимуму. Это качество обеспечило применение арматуры данного типа в качестве основного запорного устройства.

Редуцированные краны применяются в трубопроводах, где напор не играет особой роли. Шар соединяется к рычагам посредством штока. С помощью рычага производится непосредственно управление водой. На центральных участках используют краны с рычагом, а краны с бабочкой-на ответвленных частях системы.

Уплотнительные элементы из фторопласта

На раннем применении шаровых кранов для воды не обеспечивалось полное перекрывание потока. Недостаток обеспечения элементов крана металлическими деталями не давал этого достичь. Начало использования новых материалов привело в повсеместному применению шаровых кранов. Кольца для уплотнения и сантехнические прокладки теперь изготавливаются из различных материалов.

Для этих целей могут применяться сплавы металлов, резина, пластик всех видов, графит или тефлон. Еще в качестве материалов изготовления этих важных механизмов стали применяться синтетические каучуки. В то же время широкое применение находят уплотнительные элементы из фторопласта. Они обеспечивают плотность закрывания и снижают усилия, применяемые при работе с краном.

Этот материал нового поколения устойчив к агрессивным жидким и газообразным средам. В бытовом использовании его рекомендуется применять при установке полотенцесушителей и проведении газопровода.

Главным положительным качеством фторопласта является способность к выкручиванию. Проще говоря, при использовании изделия из фторопласта можно применять достаточно сильную скрутку без нежелательных последствий.

В таких кранах соединение получается герметичным за счет создания контакта посредством уплотнительного кольца. Поэтому материал изготовления колец играет важнейшую роль при дальнейшем использовании крана.

Фторопласт полностью герметизирует, придает лёгкость и плавность повороту шаровой пробки. Для закрывания или открывания в полной мере выполняется поворот под прямым углом. Рычаг поворачивает шаровой затвор крана, полностью или частично перекрывая поток.

Принцип работы

Принцип работы шарового крана для воды заключается в совмещении отверстий в пробке и корпусе крана. Отверстия совмещаются при повороте шара рычагом. Это обеспечивает совпадение отверстий и позволяет потоку протекать через совмещенные полости. Поворотом шара проход перекрывается стороной, не имеющей отверстия. При этом поток среды делает упор в стенку, и прекращается.

С помощью этого принципа можно не только полностью останавливать, но и регулировать поток. При повороте на угол меньше 90 градусов, течение перекрывается лишь отчасти.

Монтаж шарового крана

Правильно установленные шаровые краны

Как установить шаровый кран

Итак:

1. Перед установкой крана необходимо определить место его установки, руководствуясь удобством его эксплуатации на этом месте и отсутствием помех другим приборам. При выборе крана следует выяснить диаметр трубы и шаг резьбы, к которой будет подсоединен кран.
2. Шаровой кран может обладать фланцами различного типа – с внутренней и внешней резьбой. Перед монтажом следует определить тип подходящего крана для конкретного случая – с двумя внешними, двумя внутренними, одной внутренней и одной наружной резьбами.

Если предполагается установка кранов к батареи или водонагревателю, то для такого случая подойдет кран с внутренней и внешней резьбой.

Помимо этого, на кране имеется стрелка, указывающая направление движения воды. Данное условие нужно соблюдать.

1. Прикрутив кран на место, нужно проверить еще раз на момент отсутствия помех повороту рукоятки. При соединении крана с закрытой резьбой на фланце к трубе, у которой открытая резьба, наматывать ФУМ-ленту нужно по часовой стрелке (глядя на отверстие трубы).

Намотать следует такой слой ленты, чтоб накручивание крана было тугим. Далее необходимо пустить воду и проверить течет кран ли в месте соединения с трубой или нет.

Если подобного не наблюдается, тогда установка шарового крана осуществлена правильно.

Диаметр отверстия шара шарового крана, как правило, соизмерим с внутренним диаметром трубопровода, на который устанавливают кран. В таком случае кран называют полнопроходным.

При проходе рабочего потока сквозь полностью открытый кран гидравлические потери весьма малы, они примерно такие же, как при движении среды через участок трубы, равный по длине корпусу шарового крана. Это в разы меньше в сравнении с другими типами запорной арматуры.

Данное преимущество сделало шаровой кран основным запорным устройством, применимым на линейных частях магистральных газопроводов.

Виды шаровых кранов и особенности конструкции

Шаровые краны подразделяются на две основных разновидности: редуцированные и полнопроходные. Первый тип отличается меньшим диаметром проходного отверстия.

По технологии присоединения краны подразделяются на 4 основных подкатегории:

• Крепятся при помощи сварки;
• Комбинированные;
• Фланцевые;
• Муфтовые.

В отлитом корпусе устанавливается шар с проделанным сквозным отверстием. Этот элемент устанавливается между несколькими уплотнителями. Металлический шар фиксируется на штоке, который выводится из корпуса изделия наружу. Такой шток может проворачиваться при оказании небольшого давления на ручку, которая на нем закреплена.

Нужно понимать, что обычный шаровой кран является запорным элементом, при помощи которого невозможно регулировать интенсивность потока рабочей среды.

В соответствии с утвержденным ГОСТом Р52760 все виды запорной арматуры должны быть соответствующим образом промаркированы.

Маркировка должна содержать такие параметры:

• Материал;
• Давление;
• Условный проход;
• Допустимый температурный режим эксплуатации;
• Допустимый показатель давления рабочей среды;
• Указатель в виде стрелки, определяющий направление движения рабочей среды;
• Дата фактического производства устройства.

Если в маркировке отсутствует хотя бы один из вышеуказанных показателей, значит может быть контрафактным.

Такие краны отличаются универсальностью и могут устанавливаться на любого рода трубных конструкциях больших и малых диаметров, обслуживающих разнообразную рабочую среду. Устройства состоят из сравнительно небольшого количества составляющих элементов. Это способствует возрастанию продолжительности эксплуатационного периода приспособления. Данный вид запорной арматуры может быть установлен на трубопроводах с весьма агрессивной рабочей средой.

Подобные конструкции были изобретены около 100 лет назад. Первые изготовленные образцы запорной арматуры не отличались высокой надежностью. Для их изготовления зачастую используется высокопрочная сталь.

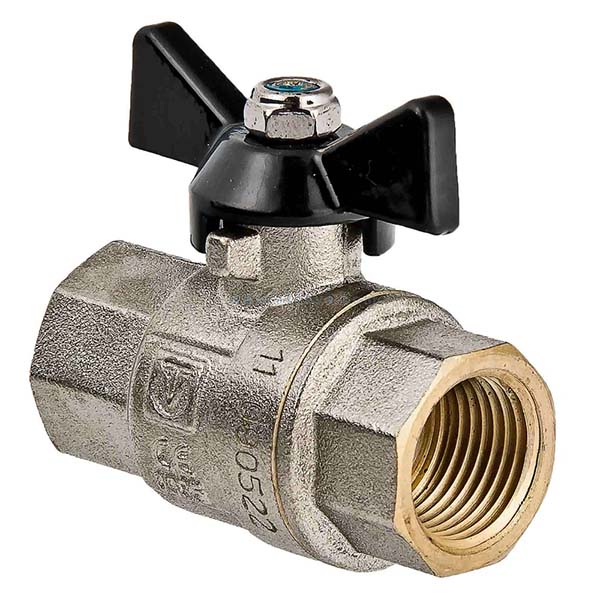

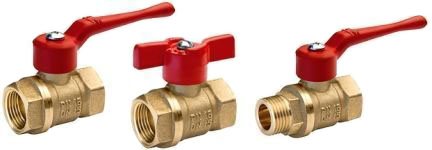

Шаровой кран муфтовый

Этот вид кранов крепится к оборудованию муфтами с внутренней резьбой. Резьба может быть цилиндрической, а также конической. Открыть такой кран очень просто. Поверните рукоятку (должна быть параллельна трубе) против часовой стрелки до упора. Поворот против часовой закроет кран.

Область применения:

• Системы водо- и теплоснабжения, используемые в хозяйстве;
• Системы, предназначенные для перемещения газа и жидкостей.

Виды конструкций:

• Монолит (однокорпусный). Главной особенностью является низкая цена;
• Двухсоставной. Как видно из названия, он состоит из двух частей: корпус и муфта;
• Разборной (трёхсоставной). Его конструкция позволяет слегкостью произвести ремонт собственными руками, а также возможна уплотняющая вставка.

Для того чтобы правильно выбрать муфтовый шаровой кран,необходимо знать, в каких целях он приобретается. А самое главное посмотреть его характеристики, такие как:

• Какая будет температура у жидкости, проходящей через кран;
• Давление в трубе;
• Материал;
• Диаметр трубы.

Знание этих характеристик поможет не ошибиться при выборе.

Как правильно установить муфтовый кран своими руками?

Для начала необходимо избавиться от загрязнений. Помещение, в котором производится установка, обязательно должно быть закрытым. Не устанавливайте кран, если трубы вибрируют.

Сборка крана:

• Берем льняную нить, ширина которой равна ширине крана, адлина в полтора-два раза больше количества витков на резьбе;
• Отмеряем примерно шесть сантиметров от начала льняной нити, далее слегка скручиваем ее и кладем на первую прорезь резьбы. В этом месте нить закрепляем и наматывает по направлению часовой стрелки. Необходимо наматывать плотно и так, чтобы нить была в каждой прорези;
• После того как вся резьба была обмотана, наматываем второй слой от конца к началу. Оставьте шесть сантиметров нити и намотайте их по всейрезьбе по часовой стрелке;
• Теперь понадобится герметик. Его необходимо нанести наповерхность нити;
• Вручную накручивает все части между собой и затягивает гаечным ключом. Если всё сделано правильно, то кран обернется на полтора-два оборота.

Преимущетва и недостатки

Главные плюсы:

• Маленькая стоимость;
• Небольшие массогабаритные характеристики;
• Универсальная конструкция;
• Большой срок эксплуатации;
• Устанавливается в любом положении;
• Поток перекрывается герметично;
• Нет необходимости в тех. обслуживании.

Главные минусы:

• Для закрытия, понадобятся рычаги большой длины или дорогостоящие электрические приводы;
• При резком открытии возможен гидравлический удар;
• Нельзя использовать при температуре жидкости от 100 оС ибольше, при давлении больше шестнадцати бар и ширине равной 100мм и больше.
• Установка требует большой аккуратности, в противном случае возможно возникновения скачков давления, что может в некоторых случаях можетпривести либо к поломкам самого крана, либо его частей.

Протечки

Виды шаровых кранов

Запорные узлы различают по нескольким параметрам.

По способу прохода транспортируемого материала различают:

• полнопроходные;
• редуцированные (стандартнопроходные).

У полнопроходных шаровых кранов отверстие в шаре, корпусе узла и трубе имеет одинаковый диаметр.

Стандартнопроходные имеют отверстие в шаре на один типоразмер больше, чем в трубе и корпусе. Это предохраняет от динамического удара при закрывании, позволяет смешивать жидкость с разных источников. Например, шарнирный шаровый смеситель для ванны и кухни с одной рукояткой, регулирующей подачу горячей и холодной воды, их соотношение.

По способы монтажа в систему различают следующие типы кранов:

• муфтовые;
• фланцевые;
• под приварку.

Муфтовыми называют шаровые резьбовые краны, которые накручиваются непосредственно на металлическую трубу или переходник в случае пластикового трубопровода. Широко применяются при монтаже бытовых систем водопровода, отопления. Систему легко собрать своими руками.

Фланцевые фитинги подходят для трубопроводов большого диаметра, работающего под большим давлением. Приварные отличаются малыми размерами. Их устанавливают в системы, с высокими требованиями к герметичности.

По назначению и рабочей среде различают газовые вентили, для холодной и горячей воды, паровые, кислотоустойчивые. Корпус узла может быть цельным или разборным.

Шаровые краны устанавливают не только на домашние системы. Их монтируют на нефте- и газопроводы большого диаметра. Вручную такие вентиля не покрутишь. Да и расстояние между ними может быть в несколько км. Поэтому возможны различные способы управления:

• ручной;
• с редуктором;
• с электроприводом;
• гидравлический;
• пневматический.

Редуктор увеличивает приложенную силу и позволяет вручную закрыть большой вентиль или плавно регулировать подачу транспортируемого вещества. Электродвигатель может управляться на расстоянии. Электропиривод может устанавливаться на трубопроводы большого сечения, а также для дистанционного управления.

Шаровые изделия различают по материалу корпуса:

• латунные для газа и воды бытовых систем;
• стальные самые дешевые;
• из нержавейки практичные;
• чугунные кислотостойкие;
• полипропиленовые для пластиковых трубопроводов.

Шаровый кран под фланец
