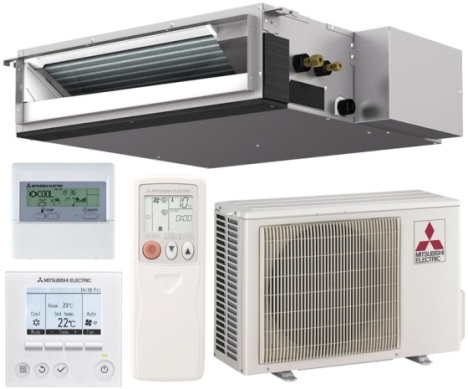

Канальный кондиционер для квартиры: принцип работы и монтаж своими руками

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Инструкция по монтажу

Электропитание. Первый этап – монтаж отдельной линии электропроводки с использованием трехжильного кабеля и установкой отдельного автомата в щитке. Стены штробятся под укладку провода, либо крепится пластиковый наружный короб.

Установка наружного блока. Штатные кронштейны рекомендуется заменить более мощными, чтобы крепление выдерживало дополнительную нагрузку от наледи, шквального ветра. Во внешней стене требуется выполнить отверстия под анкера, прикрепить кронштейны таким образом, чтобы блок был расположен строго в горизонтальной плоскости. Желательно предусмотреть защитный козырек от солнца и осадков, закрепить сетку перед входным отверстием, чтобы внутрь блока не попадали листья и иной мусор.

Самостоятельно можно вести работы на балконе, крыше либо на высоте 3 — 4-х метров от земли. В остальных случаях необходимо воспользоваться услугами промышленных альпинистов. Внешний блок монтируется на ровную стену без выбоин и выступов.

Крепление для внутреннего блока. На потолок или стену (в зависимости от типа блока) устанавливаются кронштейны, предназначенные для фиксации блока сплит — системы. Уровнем проверьте горизонтальность, чтобы избежать протечки конденсата при эксплуатации оборудования.

Прокладка коммуникаций. В строительных конструкциях, согласно схеме, необходимо выполнить штробы и отверстия для магистралей климатической системы.

Подготовьте коммуникации: трубки для циркуляции фреона, электрические провода и дренажный шланг должны быть нарезаны (или состыкованы) в размер, соответствующий расстоянию между блоками плюс 25 — 30 см допуска. На медные трубки надевается штатная теплоизоляция. Все коммуникации следует собрать в единый ровный пучок и обмотать скотчем, устойчивым к влаге. Подготовленный «жгут» пропускается через заранее подготовленное отверстие в стене.

Внутренний и внешний блок соединяются:

• дренажным шлангом (если его приходится нарастить, место стыка оберните тефлоновой лентой);
• электропроводами (следите, чтобы каждый провод соединял одинаково маркированные клеммы);
• фреоновыми трубками (медные трубки для циркуляции хладагента герметично соединяются при помощи специальных фитингов).

Обратите внимание: трубки с хладагентом запрещается перегибать, сворачивать колечком небольшого диаметра (допустимый радиус – более 100 мм) – в противном случае фреон не сможет циркулировать в нормальном режиме. Повреждение трубок или разгерметизация соединений ведут к утечке хладагента

Перед тем, как прикрепить конец медной трубки к внутреннему блоку, ее торец рекомендуется обработать риммером, после чего завальцевать.

«Вакуумизация» и проверка системы. Используя специальное оборудование, проводится удаление воздуха и влаги из системы – вакуумизация занимает около 50 минут. Затем сплит — система подключается к электросети и тестируется в особом режиме.

Если при прохождении тест — программы оборудование функционирует без нареканий (отсутствует подозрительный шум, вибрации и т.д.), монтаж кондиционера выполнен успешно.

Видео по теме «монтаж кондиционера своими руками»:

Описание деталей кондиционера

Наружный блок кондиционера

1. Поток воздуха обдувает кондиционер. С этой целью в системе устанавливается вентилятор.

2. За охлаждение фреона и его конденсацию отвечают конденсатор/радиатор. Воздух, продуваемый через конденсатор, нагревается.

3. В компрессоре фреон сжимается и в таком состоянии движется по холодильному контуру. Используются компрессоры следующих типов:

• спиральный (scroll);
• поршневой.

Поршневые системы более дешевые, но менее надежные. Их надежность особенно снижается, если температура наружного воздуха понижается слишком существенно.

4. В конструкциях реверсивных кондиционерах (вырабатывающих холод и тепло) присутствует четырехходовый клапан. Когда устанавливается режим обогрева, с помощью клапана направление движения фреона меняется. Тогда предназначение внутреннего и наружного блоков меняется по факту:

• внутренний блок начинает работать на обогрев;
• наружный блок осуществляет охлаждение.

5. Лишь на инверторных моделях присутствует плата управления. Если модель не инверторная, вся электроника обычно размещается во внутреннем блоке. Учитывается, что высокая влажность и значительные перепады температуры способны заметно снизить работоспособность электронных компонентов.

6. Блоки внутренний с наружным соединены медными трубами. А трубы крепятся штуцерными соединениями.

7. Перед входом компрессора присутствует фильтр фреоновой системы. Фильтр предназначается для защиты компрессора от проникновения мелких частиц (прежде всего, медной крошки). Они попадают в систему, когда конденсатор монтируется.

Но если монтаж выполнялся с нарушением технологии, в систему могло проникнуть много мусора. Тогда рассчитывать, что фильтр справится с проблемой, не стоит.

8. Клеммник предназначается для подвода электронных кабелей. Клеммники и штуцерные соединения защищены быстросъемной крышкой. Есть модели, где защитная крышка прикрывает лишь клеммник, зато штуцерные соединения остаются не прикрытыми.

Элементы конструкции

Прежде чем вникать в тонкости работы, необходимо разобраться, что представляет собой эта система, ведь многие просто не знают, что такое кондиционер канального типа.  Канальный кондиционер – специальная сплит-система, которая обеспечивает поддержание необходимой температуры в помещениях среднего и большого размера. Она состоит из 2 основных блоков:

• внутреннего;
• внешнего.

В наружном блоке установлен компрессор, вентилятор и теплообменник конденсатора. Внутренний включает в себя теплообменник испарителя, вентилятор с электродвигателем, улитку-диффузор, поддон для сбора жидкости, воздушную камеру и патрубки для коммуникаций. Помимо этих двух блоков, в систему должны входить воздуховоды и решетки, но они уже подбираются индивидуально для каждого помещения.

Как работает устройство

Устройство обычного кондиционера не предусматривает никакой циркуляции воздушных масс – трубки, соединяющие его внутренний и внешний блоки, предназначены только для хладагента. Каким же образом возможно обеспечивать приток свежего воздуха?

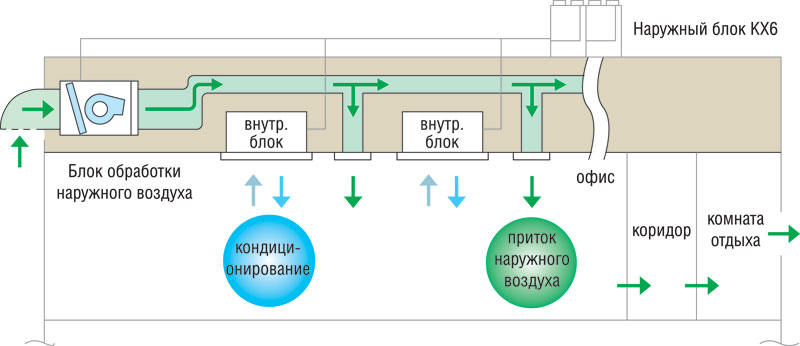

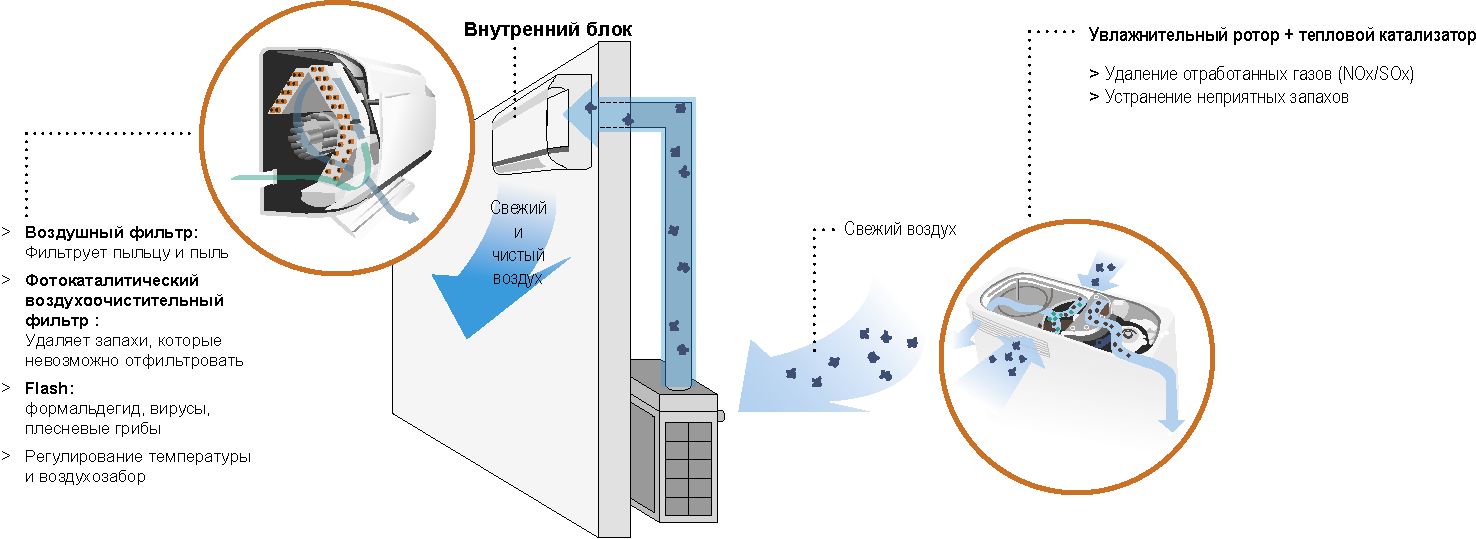

Современные инноваторы создали общий механизм подмеса воздуха с улицы к комнатному в процессе работы сплит-системы. Для этого приборы дополнительно оснащаются всасывающим вентилятором, который, естественно, устанавливается во внешнем блоке. При таком механизме вентилятор затягивает уличные воздушные массы и направляет их в специальный отсек, где они смешиваются с комнатным воздухом.

Далее воздушные массы очищаются фильтрационной системой и проходят дополнительную обработку – нагреваются, увлажняются, осушаются в зависимости от выбранного режима работы кондиционирующего устройства.

Современная промышленность предлагает целый ряд разнообразных моделей сплит-систем, оснащенных воздуховодами. Хотя принцип действия у каждой из них довольно схож, однако существуют разные нюансы и технологические тонкости, о которых следует знать.

Правила подключения к сети

Существуют разные способы подключения кондиционеров. Выбирать их нужно в зависимости от параметров сети, индивидуальных условий:

1. С привлечением распределительной коробки. Новая точка питания в комнате подключается в распределительной коробке там же, где будет установлена сплит-система. Если решено включать прибор через коробку, вилка, электророзетка будут не нужны. Сложности с таким вариантом возникнут, если суммарная мощность приборов комнаты выше, чем может выдержать сеть. Безрозеточный метод подразумевает наличие очень надежных контактов соединения проводов при помощи качественных клемм. В силу ряда неудобств такой способ подключения применяется редко, обычно для включения прибора используется шнур с вилкой, розетка. Если распределительная коробка находится далеко от будущего места кондиционера, можно подключать розетку при помощи шлейфа от расположенной рядом другой электроточки.
2. Скрытый способ включения. Поскольку при данной методике нужно штробить стены, имеет смысл применять ее на этапе ремонта квартиры. При помощи перфоратора нужно сделать желоба в стене, уложить провода в полученные отверстия. Один конец провода присоединяют к распределительной коробке, второй — к штепсельной электророзетке. Затем все дырки нужно аккуратно заделать, заштукатурить, выполнить чистовую отделку. Розетку делают непосредственно рядом с кондиционером, включать его будет очень удобно. Провода при скрытом способе совсем не заметны, подключение надежное, безопасное. Ни один внешний фактор не сможет вызвать проблем с проводкой.
3. Открытый способ включения. Если возможности делать скрытую проводку нет, остается один вариант — проводка открытая. Обычно ее выполняют, если ремонт в помещении уже закончен. От распределительной коробки кабель прокладывают по стене непосредственно до кондиционера. Его пускают по плинтусу с кабель-каналом, монтируют настенный кабель-канал (это нужно для придания более эстетичного вида помещению). При желании, кабель можно закрепить мелкими гвоздиками без кабель-канала.

У самого кондиционера есть 2 блока — внешний, внутренний. Внешний блок специалисты устанавливают за пределами дома, внутренний — в комнате. Блок, который находится вне помещения, питается от внутреннего, последний включается в сеть. Оба шнура всегда идут в комплекте с устройством, розетку нужно покупать самостоятельно. Для соединения обоих блоков делают следующее:

• снимают декоративные панели;
• удаляют защиту клемм;
• демонтируют фиксаторы кабелей;
• вводят кабели в предназначенные отверстия;
• кончики кабелей очищают от оплетки, фиксируют клеммами;
• возвращают на прежнее место декоративные панели.

После устройство можно включать в сеть, пользоваться им. Правильный монтаж, обеспечение нужных параметров сети — это гарантия комфортного использования сплит-системы.

Источник

О чем следует помнить при покупке канального кондиционера (канальника)

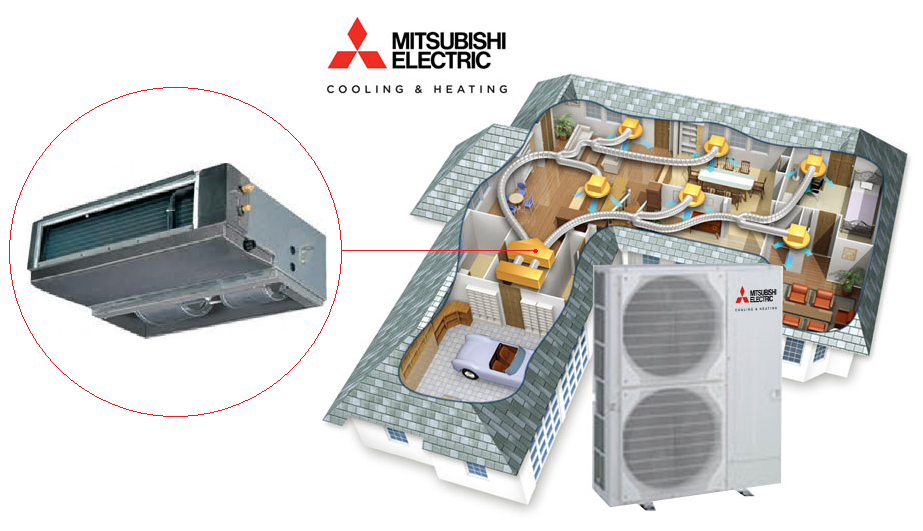

Канальные кондиционеры – весьма специфический вид оборудования, который, можно сказать, совмещает в себе элеметны кондиционирования и вентиляции. С одной стороны это внутренний блок кондиционера, который служит для охлаждения воздуха в помещении. С другой стороны, к канальнику подцепляют воздуховоды и делают разводку по помещениям, словно это система вентиляции.

Напор вентилятора и его регулирование

О параметрах воздушного напора уже было сказано раньше

Но этот параметр имеет большую важность при подборе кондиционера. Чрезмерный напор воздуха – это отрицательное явление, которое может привести к появлению постороннего шума и повышению расхода электроэнергии

Сопротивление воздуховодов для воздушного потока рассчитывается заранее для подбора модели с подходящим параметром давления воздуха. Если расчет произвести не удается, то целесообразным будет приобретение модели с возможностью регулировки напора воздухопотока. Такой опцией оснащаются модели всех ценовых сегментов.

Не забудьте про воздуховоды, клапана и решетки!

Следует понимать, что кондиционеры канального типа это не просто устройства с внешней панелью, а весомая часть инженерных коммуникаций. Поэтому выявление недочетов и их исправление после установки обойдется в большие финансовые затраты. Конструкция после установки будет иметь множество разветвлений, поэтому необходимо тщательно проработать схему монтажа. При неправильном или некачественном монтаже кондиционер нельзя будет вывести на рабочие параметры и режим работы.

Внутренний блок должен быть закреплен надежно, так как малейшая вибрация приведет к износу вентилятора и возникновению постороннего шума при работе

Также важно помнить, что канальный кондиционер нуждается в регулярном обслуживании, – для этого мероприятия должен быть обеспечен доступ к комнатному блоку устройства. Это может быть скрытый лючок или иное инженерное решение

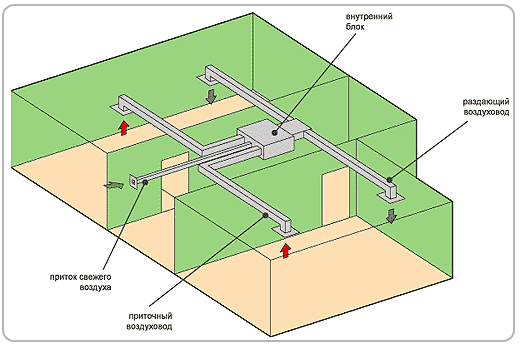

Нужны ли адаптеры для канального кондиционера

Часто возникает вопрос, надо ли ставить адаптеры на входе и выходе канального кондиционера. Ответ на этот вопрос зависит от количества обсулживаемых помещений.

Если помещений несколько и в каждое из них нужна разводка воздуховодов, то адаптеры обязательно нужны, как на стороне всасывания, так и на стороне нагнетания.

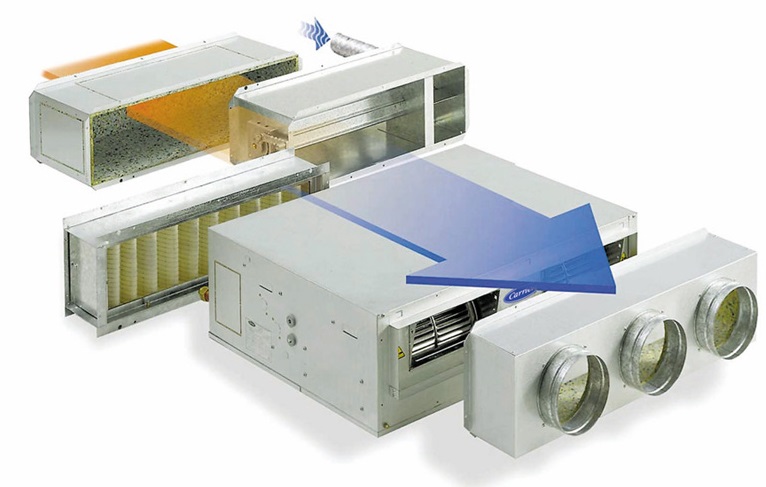

Обычно на входе (красный адаптер 1) и выходе (синий адаптер 2) из канального кондиционера предусматривают адаптеры (камеры статического давления, коллекторы) для лучшего распредления воздуха

Если помещение одно, и кондиционер установлен непосредственно в нем, то можно обойтись без адаптера на стороне всасывания.

Ну а если у кондиционера нет разводки, и он выдувает воздух напрямую в решетку, то не нужен и адаптер на стороне нагнетания.

Пример монтажа канального кондиционера, когда можно обойтись без адаптеров. Чаще всего так делают в номерах отелей: устанавливают кондиционер в подшивном потолке приходей. Но в помещении, скорее всего, будет слышен шум при работе кондиционера.

Почему адаптер на выходе из кондиционера лучше все-таки ставить

На выходе из канального кондиционера адаптер и воздуховоды лучше всё-таки предусматривать, так как они поглощают шум вентиялтора, и в помещениие этот шум уже не прокникнет. На шум канальника с адаптером и воздховодами жалуются в 3-4 раза меньше, чем на шум от канальника без адаптера.

Всякие мелочи

• Мне казалось, что моя вентиляционная система работает тихо, но соседи жаловались, что она мешает им спать. Я предположил, что проблема в резонансе бетонных блоков, закрепил вентиляторы и кондиционер с помощью виброизоляторов. С тех пор жалоб не было.Виброизолятор. Купил на авторынке — видимо, какая-то деталь ВАЗа.
• Установка вентиляционной системы на балконе подразумевает, что в стене между балконом и квартирой должно быть отверстие, но самостоятельно пробурить в капитальной стене дырку 130 мм диаметром практически невозможно. Обычно эту проблему решают, вызывая на дом специалиста с буровым аппаратом, но я просто вставил ЭППС плиту на место форточки, и прорезал отверстия в ней.
• Вытяжной воздух после рекуператора поступает на внешний радиатор кондиционера. Предполагалось, что температура этого воздуха будет лучше температуры окружающей среды, что повысит эффективность работы кондиционера. Но я недооценил эффективность рекуператора: температура выхлопа почти не отличается от наружной, и пытаться использовать его ещё раз бесполезно.
• С другой стороны, типичная производительность кондиционеров составляет порядка 500-700 м3/ч, то есть в 3-5 раз выше того, что есть в моей системе. Думаю, это может привести к недостаточно эффективной работе кондиционера; пока проблема не заметна, но, если она возникнет, придётся ввести в комнату втяжной рукав кондиционера, создав дополнительный контур обращения воздуха. К счастью, это не сложно.
• Оказалось, что при работе кондиционера на обогрев воздуховоды нагреваются почти до 70°С, ПВХ размягчается и провисает. Наиболее нагруженные сегменты воздуховодов пришлось поменять на оцинковку, а остальные укрепить.
• Увлажнитель — это банка с водой, подключённая к водопроводу через поплавковый клапан сомнительной надёжности. К тому же от ультразвукового увлажнителя на трубах собираются капли, которые временами начинает падать вниз. Поэтому под увлажнителем находится водосборная ванночка, трубка от которой выходит на улицу, а увлажнитель вместе с ванночкой прикреплены к потолку страховочным тросом.

Как установить кондиционер.

Очень часто покупатели задают нам вопрос: “А можем ли мы сами установить кондиционер?”. В таких случаях мы им отвечаем: “Да, конечно, можете. Но вот что будет дальше – это уже будет на вашей ответственности”. Дело в том, что теоретически установить кондиционер может даже школьник. Вопрос в том, как долго он проработает и кто будет оплачивать ремонт кондиционера или его переустановку, так как в этом случае речь о гарантии, естественно, не идет. Особенно сильно это ударит по вашему карману, если вы пытались установить дорогой японский кондиционер. Так что решайте сами, стоит ли вам устанавливать кондиционер самостоятельно или нет.

Мы же немного расскажем о том, что требуется для того, чтобы грамотно и профессионально установить кондиционер. Первым делом нужно выбрать место для установки внутреннего и внешнего блоков кондиционера. Внутренний блок нужно установить так, чтобы расстояние от него до ближайших предметов было не менее трех метров, иначе струя холодного воздуха будет отражаться от предметов и датчик кондиционера покажет, что требуемая температура воздуха достигнута и отключит кондиционер. Поэтому лучше установить кондиционер на свободной стене, где воздушный поток будет равномерно распределяться по всей комнате. Лучшее место для установки внешнего блока кондиционера – это, пожалуй, балкон, так как в этом случае всегда имеется свободный доступ для обслуживания кондиционера. В случае отсутствия балкона следует установить наружный блок кондиционера на внешней стене здания, для этого в стене сверлят специальные отверстия, и при помощи кронштейнов и болтов крепят кондиционер к стене. Желательно защитить внешний блок кондиционера от сосулек и дождя козырьком.

Следующий этап в процессе монтажа кондиционера – это штрабление стен и сверление отверстий для дальнейшей прокладки медных трубок, выполняющих роль коммуникаций между внутренним и внешним блоками кондиционера. Иногда, когда нет возможности спрятать коммуникации в стену, их помещают в специальный пластиковый короб и крепят к стене. Чтобы профессионально установить кондиционер, нужно в совершенстве владеть мастерством монтажа фреоновых трубок, так как в подавляющем большинстве случаев все поломки кондиционера происходят по вине неграмотных монтажников, не сумевших правильно установить кондиционер.

Для того чтобы установить кондиционер в полном соответствии со всеми правилами монтажа, в пользовании монтажника должен быть целый набор специальных инструментов – труборезки, вальцовки, шабровки, трубогибы и другие инструменты. Без использования такого инструментария бессмысленно пытаться установить кондиционер – это будут просто выброшенные на ветер деньги.

Последствия такой “работы” будут видны невооруженным глазом: это заломы в медных трубопроводах, плохая развальцовка трубок. А в самом скором времени появятся все признаки появления поломок в кондиционере – снижение мощности, обмерзание трубопроводов, и в конечном итоге – выход кондиционера из строя. Поэтому очень внимательно отнеситесь к тому, кому вы доверили установить кондиционер, как минимум это должна быть компания, берущая на себя гарантийную ответственность за установку кондиционера.

Но установить кондиционер и провести коммуникации – это еще не окончание процесса монтажа. Еще один важный момент в установке кондиционера – это устройство дренажа для отвода сконцентрировавшейся влаги. Как правило, дренажный шданг прокладывается вместе с другими коммуникациями в монтажном коробе и выводится на улицу. Иногда дренажный шланг выводят в систему канализации. И, наконец, для того чтобы окончательно установить кондиционер, для него необходимо провести независимое электроснабжение и выделить в электрощите отдельный автомат.

Вот теперь только можно сказать, что нам удалось окончательно установить кондиционер. Следующим шагом будет являться тестирование всей системы, для этого кондиционер включается и устанавливается режим тестовой программы. Если все установлено правильно, то кондиционер должен работать стабильно и без вибраций. В некоторых случаях может потребоваться дозаправка или стравливание фреона в холодильном контуре кондиционера. Как мы видим, установить кондиционер своими силами практически невозможно без того, чтобы не нарушить все существующие правила. Поэтому настоятельно рекомендуем вам в случае необходимости установить кондиционер обращаться только к специалистам.

Обработан

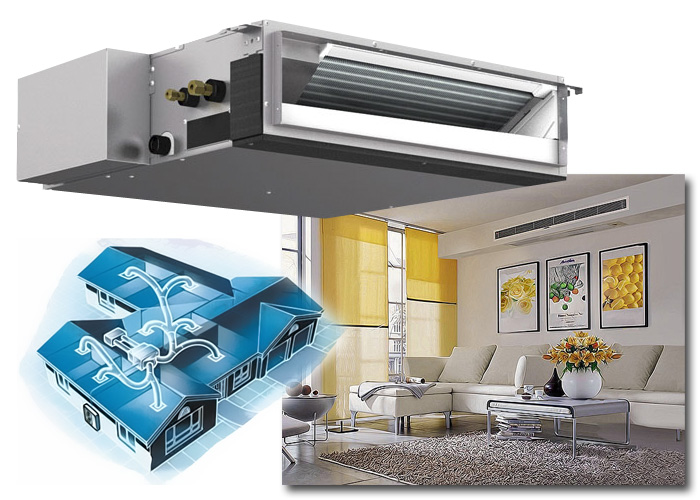

Внешний вид и конструктивные особенности

Техническое устройство определяет параметры канального кондиционера. Внешний блок, как и у всех моделей сплит-систем монтируется снаружи на фасаде стены, — он предназначен для отвода тепла за пределы помещения. Также в нем производится сжатие газообразного фреона в жидкое состояние посредством компрессорной установки. Фреон является основным хладагентом.

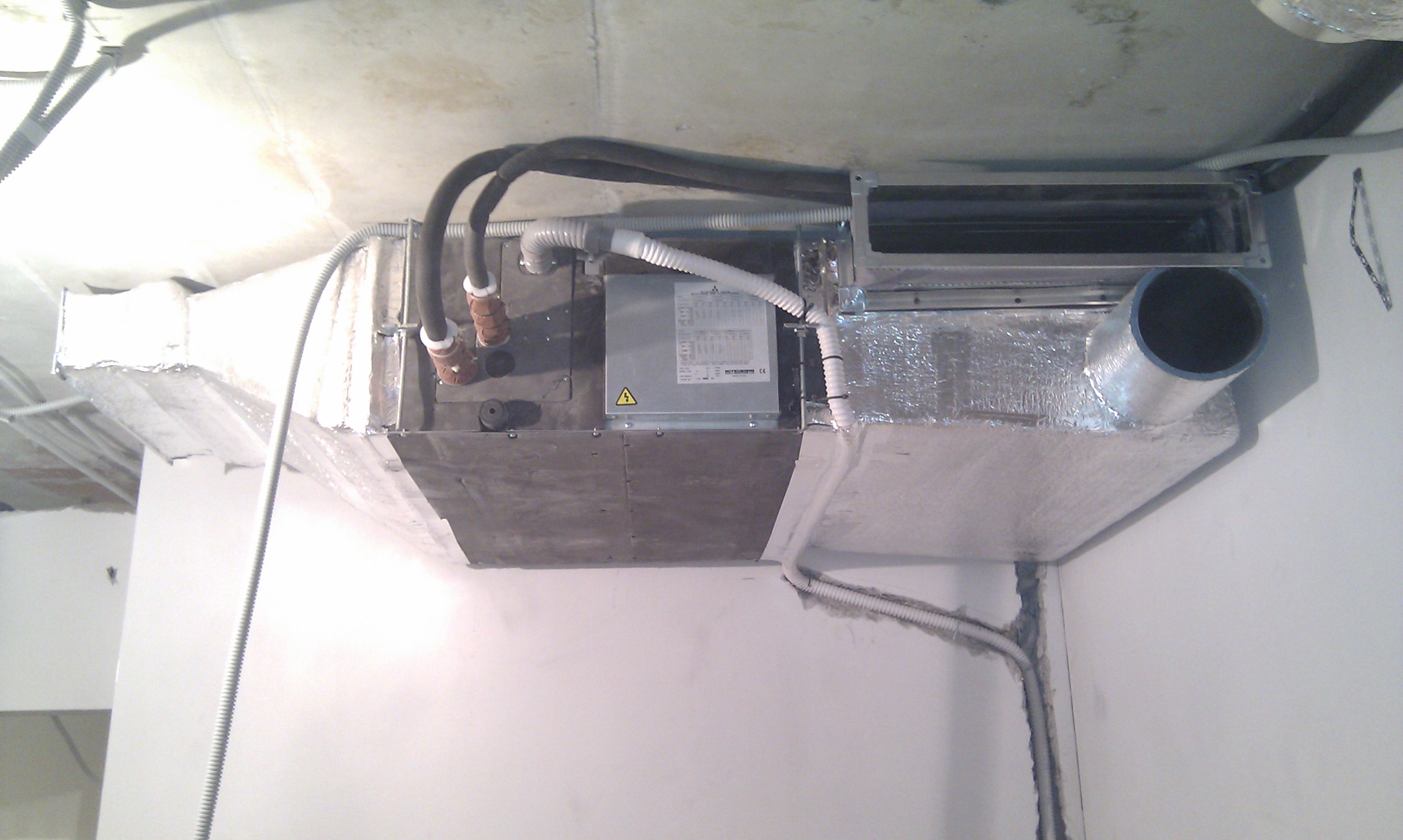

Для монтажа внутреннего блока используется пространство над подвесным потолком или специально оборудованная ниша. Этот блок отвечает за подачу охлажденного воздуха в помещения. Конструкция внутреннего блока позволяет одновременное обслуживание нескольких комнат, например, двух соседних спален или офисов. Для этого используются специальные отводные каналы.

Перед описанием технических характеристик канальных кондиционеров, необходимо определиться со способом применения данного устройства. Для этого необходимо определиться со следующими вопросами:

• Воздух будет только охлаждаться или еще необходим его нагрев?
• Кондиционер будет частью приточно-вытяжной вентиляции или самостоятельной установкой?

Данные вопросы определят не только параметры необходимой модели, но и методику монтажа.
