Эксплуатация
Дешевые конструкции домов имеют плохую звукоизоляцию стен, поэтому старайтесь приобретать щиты с хорошими звукоизолирующими материалами
Хорошо изучив опыт эксплуатации жильцами таких строений, можно выделить плюсы и минусы щитового дома, предложить методы устранения недостатков.
Каркасный одноэтажный дом своими руками
Раскачивание люстры на первом этаже при, скажем, активных детских играх на втором этаже. Обычно такой недостаток имеют дома со слабым каркасом. Методов решения такой проблемы несколько. Во-первых, можно использовать усиленный каркас из твердых пород дерева или стали. Правда стальной каркас дороже деревянного на 40-45%. Во-вторых, существует технология выполнения двойного каркаса. Она получила название «ДОМ» и представляет собой два независимых каркаса, смещенных относительно друг друга. Это также избавит вас от скрипа, появляющегося у слабых конструкций при смене погоды.
Плохая шумоизоляция. Дешевые конструкции домов имеют плохую звукоизоляцию стен. Поэтому старайтесь приобретать щиты с хорошими звукоизолирующими материалами или используйте двойной каркас с удвоенной толщиной утеплителя.
Часто части каркаса или стеновые панели становятся мостиками холода зимой и промерзают насквозь. Во избежание этого производители уплотняют соединения конструкции джутовым жгутом. Или, опять же, выполняется двойной каркас с двойным утеплением, защищающим части каркаса.
Хорошая теплоизоляция. Щиты, имеющие хорошую теплоизоляцию, позволят сэкономить на отоплении зимой
Очень важно, чтобы эти плиты изоляции были надежно закреплены внутри конструкций.
Пожароопасность строения. Бытует мнение, что это очень пожароопасные объекты
Однако по статистике, причиной пожаров становятся предметы, находящиеся внутри них: шторы, мебель и т.д.
«Плохая» экологичность. Гипсокартон и клей, используемый при изготовлении щитов, не опасней, с экологической точки зрения, чем мебельные древесно-стружечные плиты. Конечно, это относится к тем панелям, которые прошли государственную сертификацию.
Рекомендуется спилить деревья, располагающиеся близко к строению. Их корни разрушают фундамент, а ветви могут препятствовать вентиляции фасада дома.
Согласно слухам, такое здание разрушит первый же ураган. Здесь стоит заметить, что такие строения рассчитываются, исходя из ветровой нагрузки региона. Каркас дома крепок, его деформации исключены. Он сейсмоустойчив благодаря своему небольшому весу.
Еще одно отличие таких конструкций – простота внутренней перепланировки перегородок при необходимости.
Благодаря своим преимуществам, каркасно-щитовые дома распространены в Северной Америке. Такие строения можно встретить не только в южной части континента, но и там, где климат похож на российский. Нередко встречаются они в Европе и скандинавских странах.

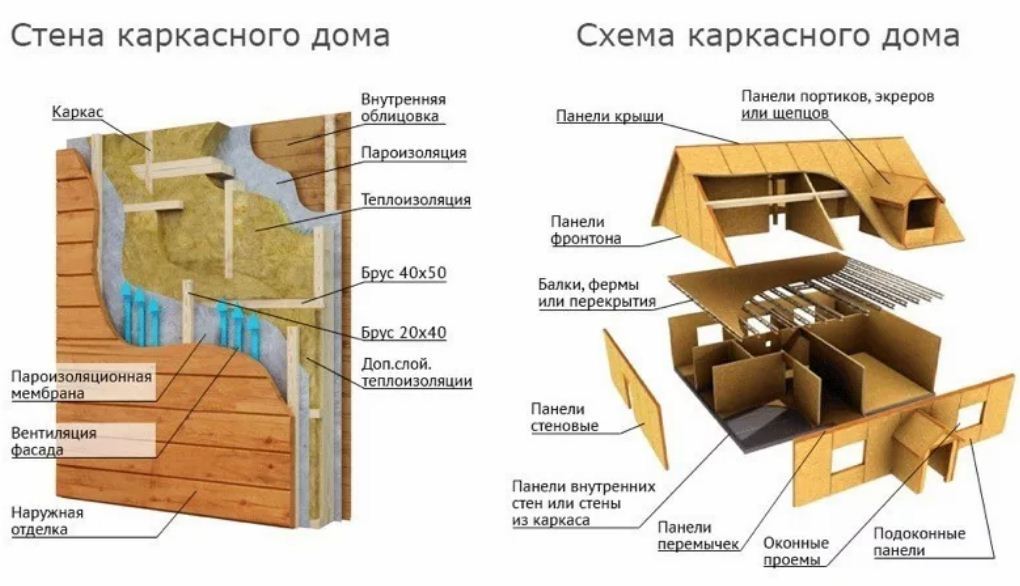

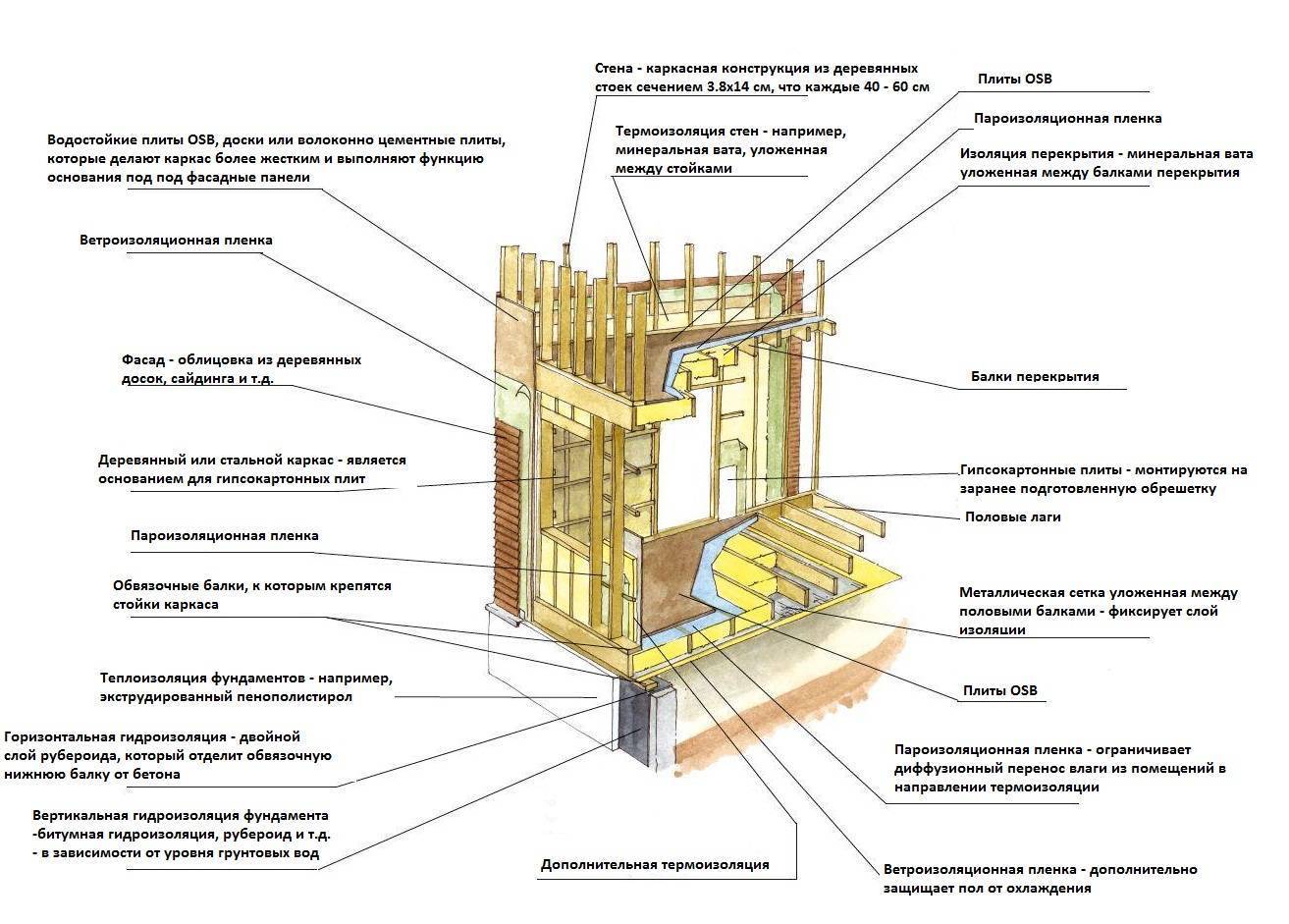

Наружная обшивка стен
Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.
Применение в каркасном строительстве плит OSB-3
Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.
Достоинства плит OSB-3:
- Оптимальное соотношение цены и качества.
- Легко поддаются обработке – резке, сверлению, шлифовке.
- Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
- Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
- Не деформируются при температурных перепадах и различных атмосферных явлениях.
Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».
Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол
Однако плиты, изготовленные по европейским стандартам, безопасны для человека.
Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1

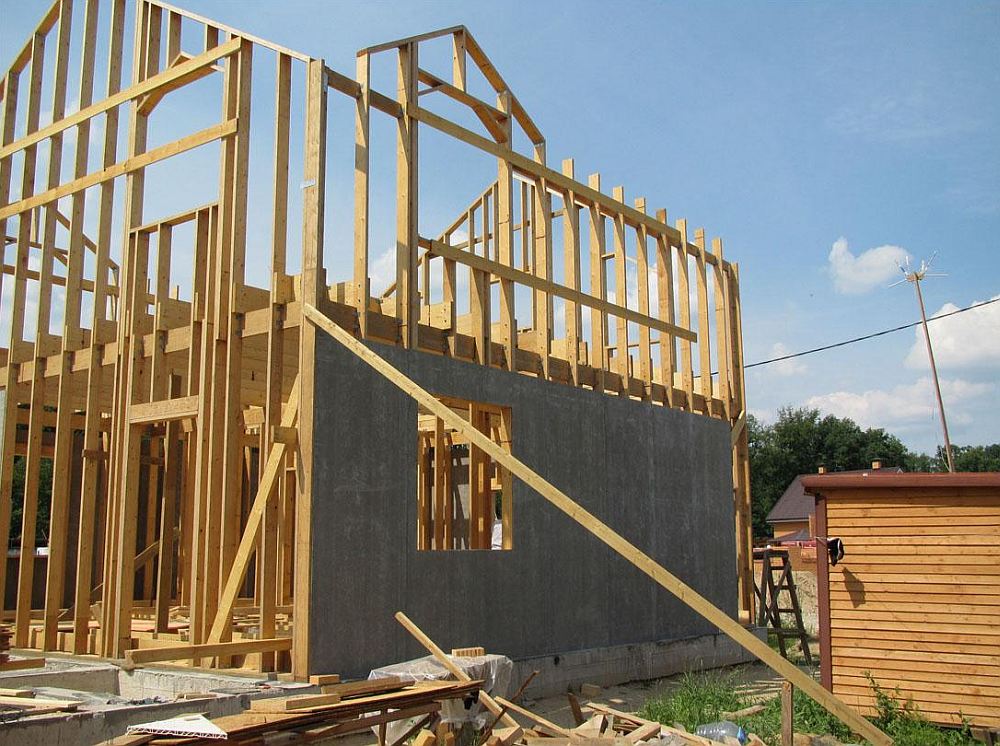

Цементно-стружечные плиты (ЦСП)
ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.
Цементно-стружечные плиты обладают следующими достоинствами:
- Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
- Не боятся грызунов.
- Экологически безопасны. Не выделяют в воздух вредные вещества.
- Пожаробезопасны, относятся к категории слабогорючих материалов.
- Хорошо сохраняют тепло.
- Имеют хорошую паропроницаемость, являются «дышащими».
- При обшивке каркаса образуют ровную поверхность.
В противовес достоинствам ЦСП имеют и недостатки:
- Большой вес.
- Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
- Высокая цена.
Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.
ДВП для наружной обшивки
ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.
Что характеризует этот материал с положительной стороны?
- Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
- Экологически безопасный.
- Плиты имеют малый вес.
- Хорошая паропроницаемость.
Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.
Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм

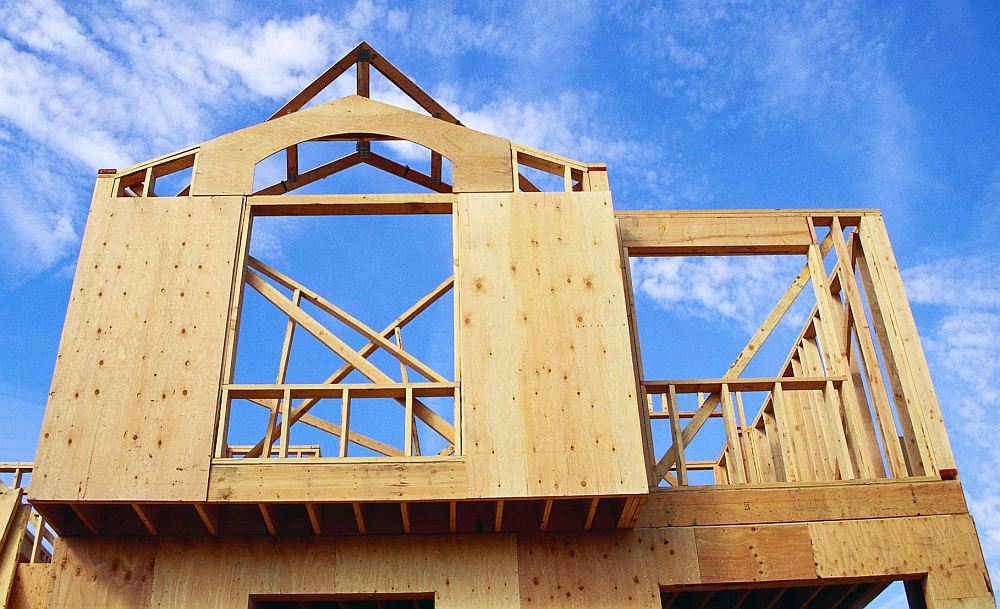

Обшивка каркаса фанерой
Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.
Плюсы фанеры:
- не боится низких температур;
- легко поддается обработке;
- высокая прочность на сжатие;
- доступная цена.
К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.
Крепление наружной обшивки к каркасу
Крепление наружной обшивки к каркасу делают по общим правилам.
- Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
- Их стыки должны приходиться на середину каркасного бруса.
- Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
- Саморезы вкручивают с отступом от края плиты не менее 10 мм.
- Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.
Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

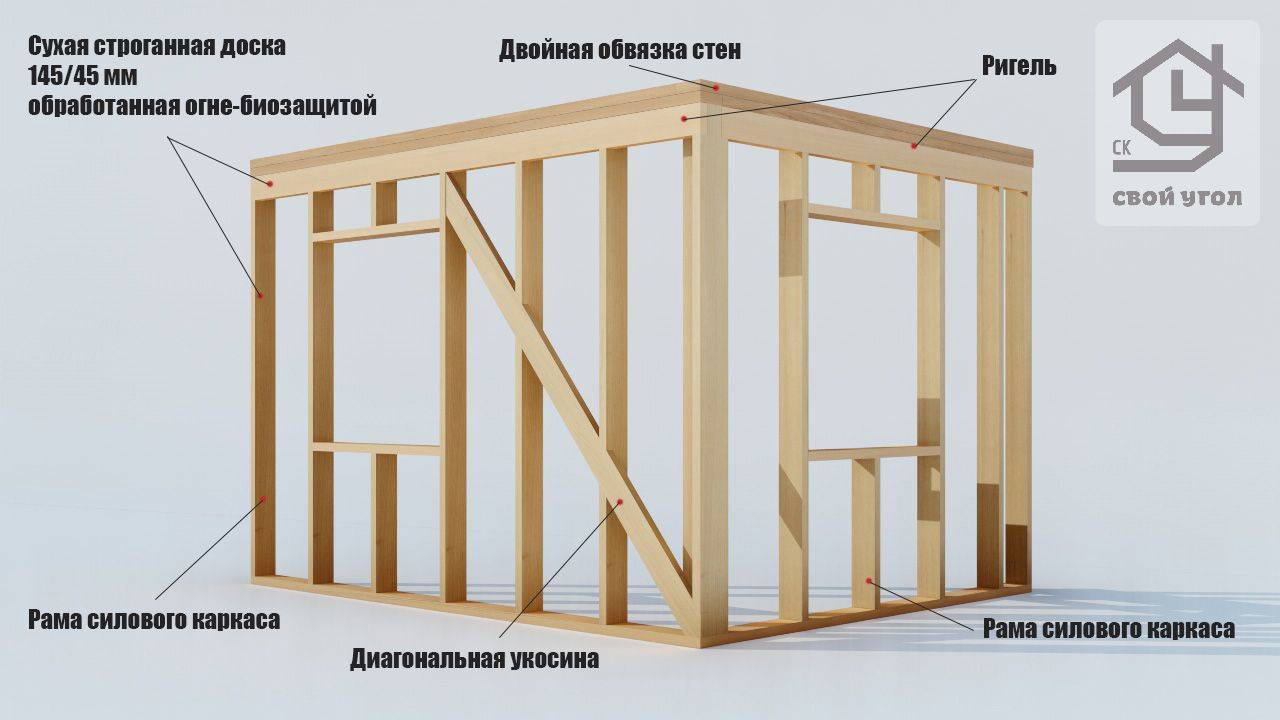

Создание стен каркасника
В зависимости от желаемой толщины и наличия утеплителя, берем доску 50 на 150 или 200 мм. Скреплять элементы будем с помощью гвоздей, металлических уголков или шпилек. Весь процесс будет происходить в несколько этапов.
Руководство по строительству каркасного дома от и до: окна и двери
Берем высоту чернового потолка и вычитаем 15 см (ушли на пол и на верхнюю обвязку). Стойки устанавливаются через каждые 58-60 см, в зависимости от ширины щитов для стен. Для увеличения жесткости можно монтировать перемычки по 1-2 на каждый промежуток. Они же в дальнейшем могут предназначаться для стыковки фанерных листов. На этом же этапе устанавливаются коробки для дверных и оконных проемов.

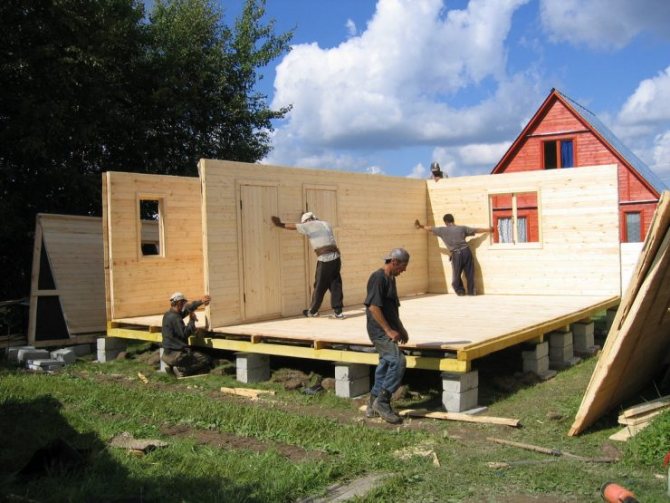

Крепление стен на места
Когда каркас собран, можно поставить каждый щит, соединить его с полом, а для большей устойчивости временно установить подпорки. Между собой коробку можно собирать шпильками (гвоздями). Все получившиеся углы имеют небольшие щели, их стоит забить утеплителем. По диагонали также на временной основе прибиваются укосины, которые предназначены для скрепления вертикальных досок. При каждом, даже не самом значительном, действии пользуйтесь нивелиром, отвесом или длинным уровнем. В дополнение натягивайте шнур вдоль каждой из стен, чтобы они тоже были ровными, а не только углы.

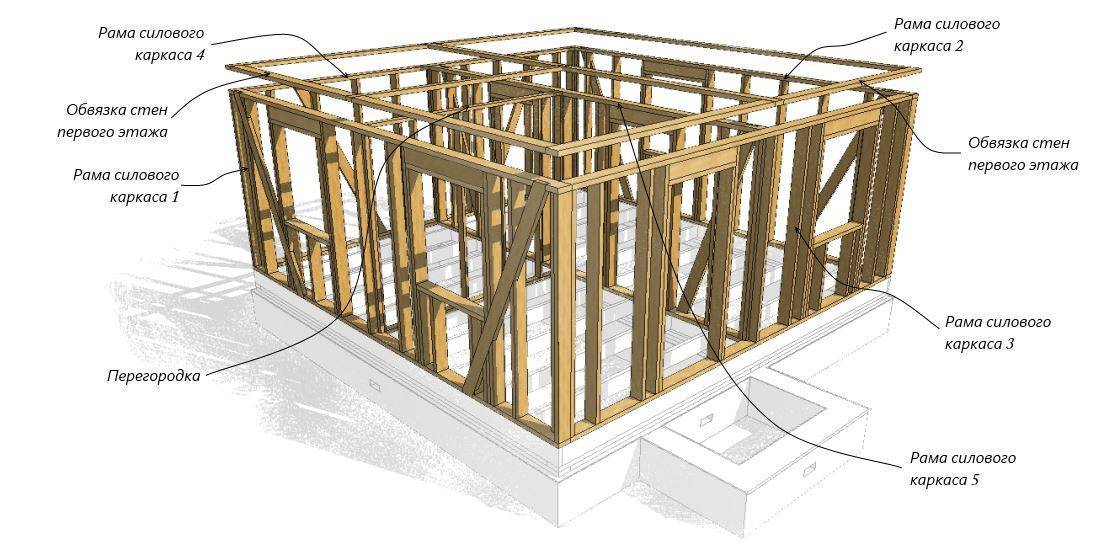

Верхняя обвязка при возведении каркасного дома
Этот элемент делается для того, чтобы:
- скрепить части между собой, придать им устойчивость;
- зафиксировать углы;
- распределить нагрузку крыши и кровли на всю конструкцию равномерно.
Для этого просто нужно прибить доски гвоздями по периметру так, чтобы образовался напуск на углах.
Теперь один из зрелищных моментов – превращение «клетки» в дом. Для этого нужно со всех сторон обшить постройку OSB-плитами или фанерными листами. После этого каркас уже очень жесткий, полностью перестает шататься.

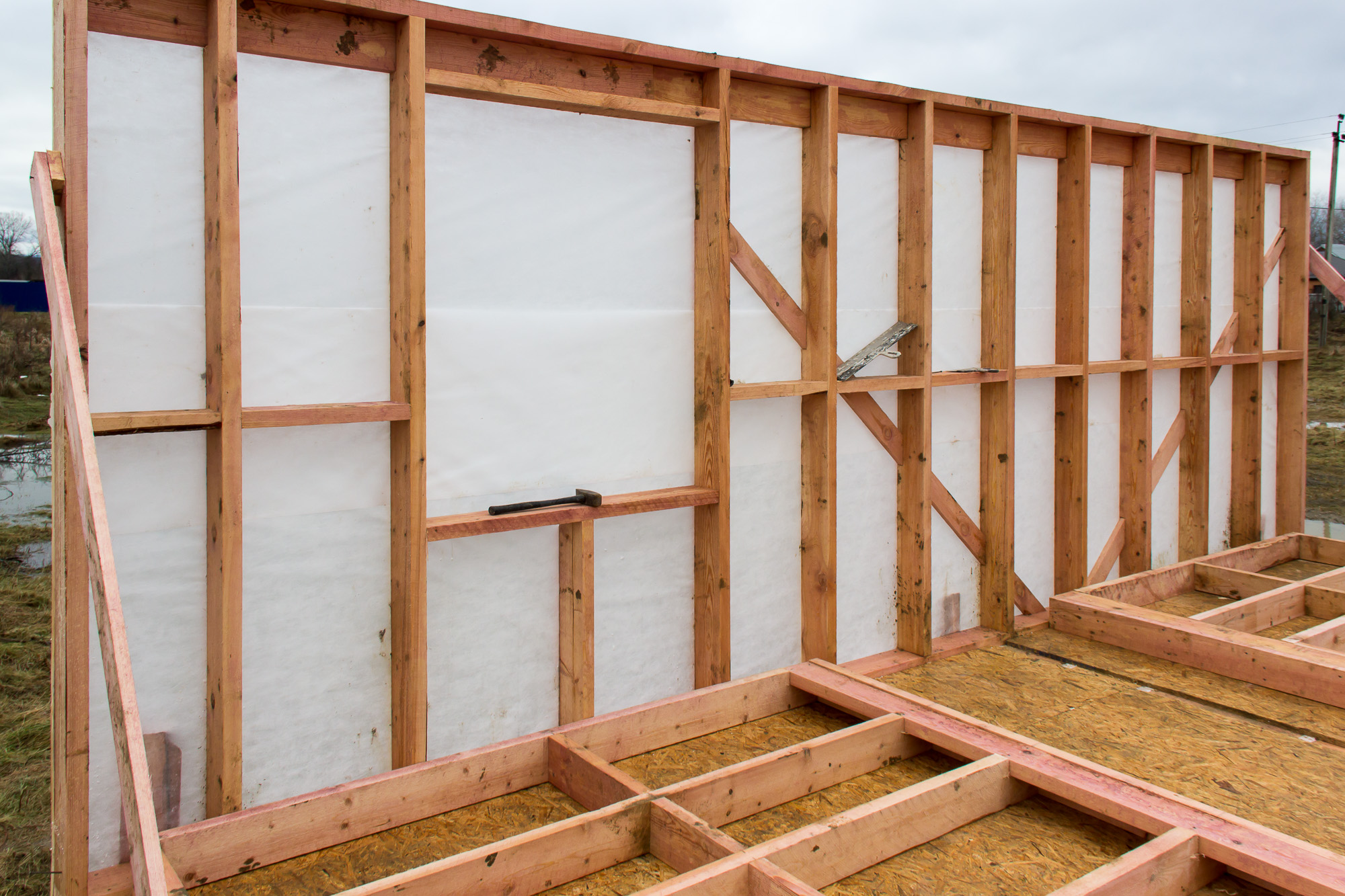

Внутренние перегородки
В целом алгоритм остается таким же, как и для внешних стен, только их толщина может быть тоньше, ровно как и утеплитель. Гидроизоляция тоже будет неуместна, возможно, кроме ванной комнаты, зато следует сделать упор на звукоизолирующие материалы.
Возведение фундамента под каркасный дом
Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.
Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.
Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.
Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.
Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.
Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.
Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.
Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.
А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.
Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.
Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.
Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.
Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.
Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.
Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.
Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.
Шаг третий. Стены

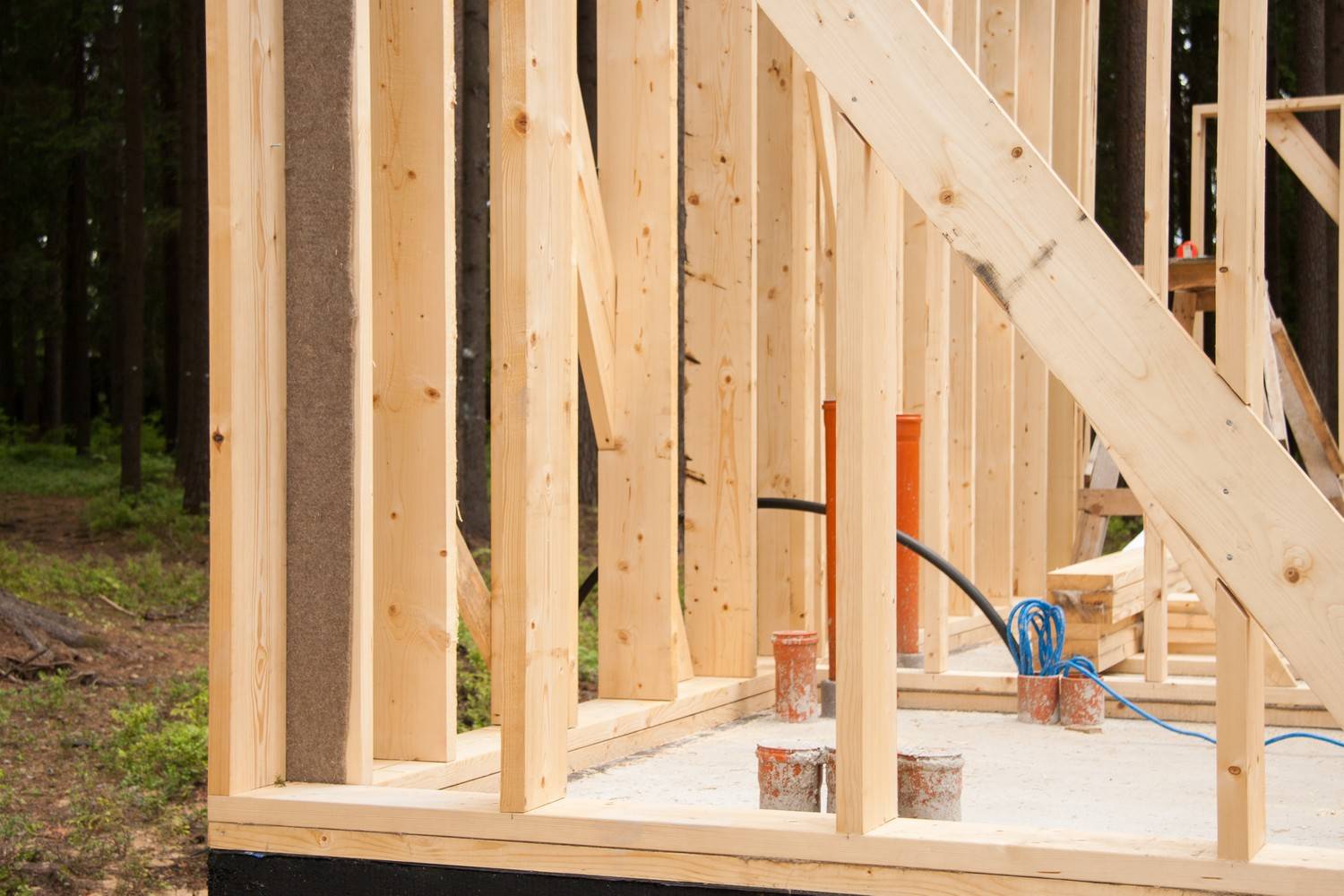

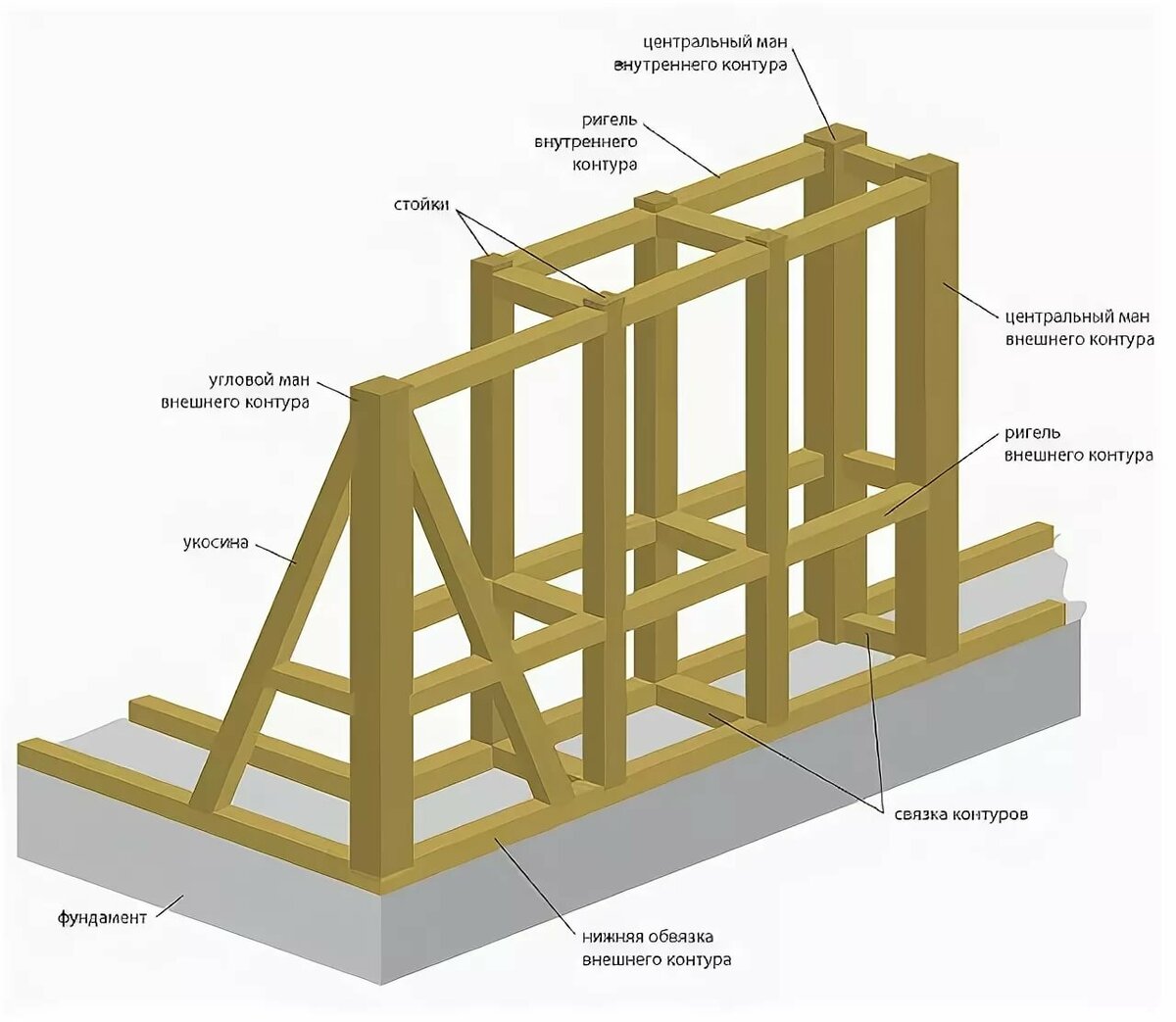

Когда основание готово, приступают к монтажу стенового каркаса. Сначала устанавливают четыре основные вертикальные балки в углах. Это наиболее толстые вертикальные элементы строения. Крепление производится любыми удобными способами.
Например, при помощи стальных уголков с отверстиями под гвозди или саморезы, при помощи деревянных откосин, располагаемых под углом (примерно 45 градусов)
Особенно важно при установке соблюдать перпендикулярность брусков плоскости пола, для этого используют строительный уровень
Между основными стойками располагают более тонкие стеновые брусья, с определенным шагом, в соответствии с разметкой. Стандартное промежуточное расстояние равно ширине утеплителя – 600 мм, или меньше.
При монтаже нужно учитывать расположение будущих окон, дверей, других технологических отверстий (например, для вентиляции, дымоходов). Их лучше сразу оформлять в виде рамок с поперечными усилителями.

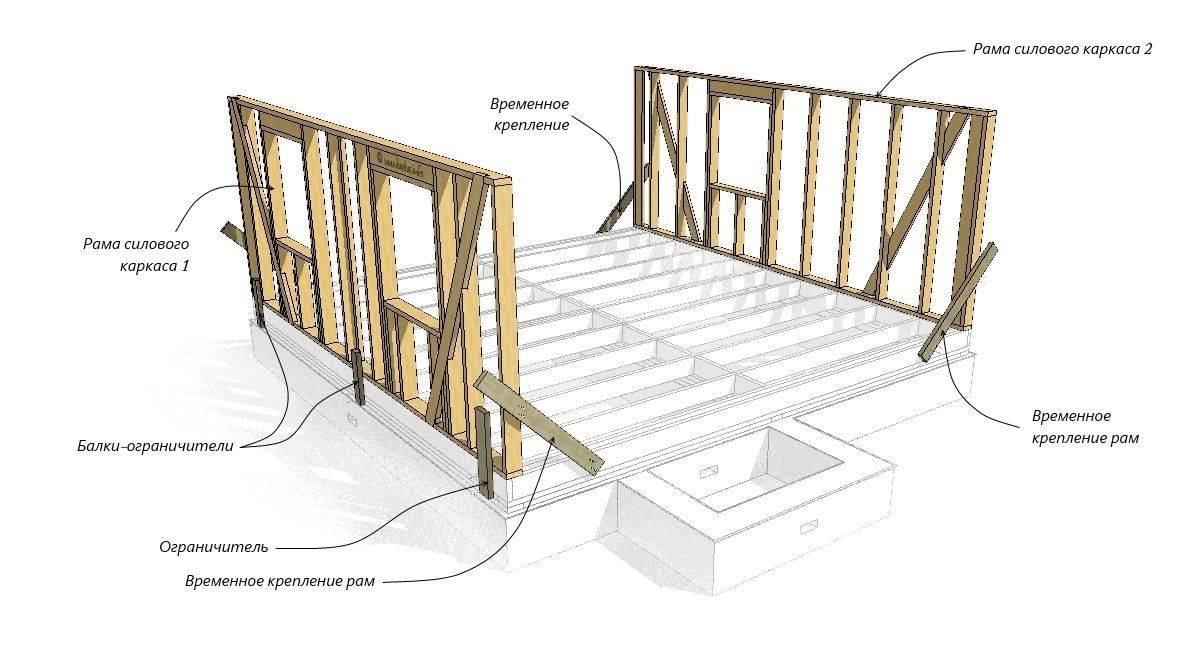

До финальной сборки вертикальные бруски можно связать между собой временными перемычками.
Теперь нужно собрать верхнюю обвязку дома. Ее крепят к верхним торцам вертикальных стоек при помощи гвоздей и саморезов, усиливают стальными уголками или откосинами (под углами в 45 градусов).
После создания верхней обвязки рекомендуется обшить стеновые поверхности снаружи, для лучшей жесткости. Для этого используют фанеру или аналогичные материалы, прикручивая их к вертикальным стойкам. Теперь конструкция будет иметь большую жесткость.
Теперь можно устанавливать балки чердака. Вместо брусьев можно применить толстые доски, монтируя их торцами вверх, сделав пропилы на треть ширины доски. Длина пропила должна соответствовать ширине бруса верхней обвязки.
Эксплуатационные преимущества
Теперь о том, какие плюсы получит владелец каркасно-щитового дома.
Здесь речь о таких пунктах:
Снижение расходов на отопление . Технология строительства с помощью многослойных панелей позволяет круглый год сохранять тепло. Зимой и летом внутри комфортная температура;
Скорость обогрева . Каркасная технология позволяет быстро прогреть весь дом при включении отопления
Но тут важно соблюдать технологию утепления и возведения стен. Иначе тепло будет так же быстро рассеиваться;
Нет усадки
Как только завершены монтажные работы, можно приступать к внутренней отделке. Здание не будет трескаться. Усадка отсутствует. Потому справить новоселье сможете совсем скоро;
Стойкость к возгораниям, грибку и плесени . Ведущие производители применяют специальные пропитки. За счет них строение не воспламеняется. Также конструкции не боятся плесени, грибка и влияния влаги.
Но подождите. Еще есть недостатки.
Взглянув на минусы, вы сможете объективно оценить строительство каркасных щитовых домов.
Садовые домики каркасно щитовые — выбор размера и планировки
Садовый домик по каркасно-щитовой технологии может решить сразу несколько функциональных задач: обеспечение комфортности, практичности и функциональности на небольшой площади. Стандартный садовый одноэтажный домик вмещает в себя несколько комнат, плюс санузел и душевая.
В него проведены основные инженерные коммуникации.Планировка садового домика зависит как от размеров, так и этажности. Отличным дополнением будет небольшой камин или печь.
Наиболее популярными среди застройщиков являются следующие варианты:
- Самый простой вариант – это однокомнатное строение с двумя или тремя окнами и широким фасадом. Размеры такого домика варьируются от 3×3 до 4x Планировка домика может включать в себя веранду, совмещенную с крыльцом.
- Другой вариант: садовый домик размером 4×5 с двумя комнатами плюс хозяйственное помещение (неотапливаемом). В первой комнате, которая к тому служит буферной зоной, могут располагаться кухня-столовая и прихожая. Вторая комната спальня-гостиная.
- И еще один интересный вариант – это домик размерами 4,5×5 или 6x В таком доме имеется все необходимое для жизни и отдыха. Перед входом находится крыльцо. Дверь открывается в прихожую, из которой имеется вход в две другие комнаты.
- Когда в семье есть дети, то оптимальный вариант – дачный двухэтажный домик. Желательно, чтобы жилая полезная площадь была больше остальной части, а дом был разделен на зоны: детскую и взрослую.
Самыми практичными садовыми домиками являются одноэтажные постройки с чердаком. Выбирая двухэтажный домик, рекомендуется сооружать второй этаж в мансардной части.
Фундамент – технологии и видеоинструкции
Для каркасного дома нет необходимости тратить деньги и время на мощный фундамент, так как он в два-три раза легче блочного, кирпичного или монолитно-бетонного. Выбор зависит типа грунта на участке, ландшафтных особенностей, наличия подвала, технологии каркасного строительства.
Как выбрать фундамент– видео от профессионала
Возможны варианты фундамента:
- столбчатый – для легких строений на ровном участке;
- свайный (свайно-винтовой) – не требует выравнивания участка;
- ленточный – возводится по периметру дома;
- монолитная плита – сплошное основание из армированного бетона.
Окончательно определиться можно только после утверждения проекта. Полезные советы в этом видео помогут выбрать фундамент для дома.
Видеоролик по сооружению ленточного фундамента
Чаще всего для каркасных домов выбирают мелкозаглубленный ленточный фундамент. В этом видеоролике вы познакомитесь с технологией его монтажа.
Свайный фундамент – за и против
Компании, ведущие строительство каркасных домов, как правило, включают в стоимость свайный фундамент. Его весомый плюс в скорости и простоте монтажа. Но стоит ли спешить и отказываться от привычного бетона? Внимательно изучите преимущества и недостатки этого современного метода, прежде чем подписывать договор.
Инструкция к фундаменту
Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.
Ленточный фундамент для каркасника.
Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.
На заметку
Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.
В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.
Ленточный фундамент
Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.
Опалубка ленточного фундамента с арматурной сеткой
На заметку
Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.
Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.
Плитный фундамент
Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.
Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.
Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.
Фундамент залит монолитной плитой
Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.
Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку
Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.
Свайно-винтовой фундамент
Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.
Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.
Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент
