Типы соединения каркаса купольных конструкций
Разделяют бесконнекторное и соединение элементов каркаса с помощью коннекторов.
Бесконнекторное соединение рёбер каркаса
Бесконнекторный способ можно условно поделить на три вида:
- в качестве элементов каркаса используются точно подогнанные бруски;
- каркас составляется из легких металлических либо пластиковых трубок;
- купол собирается из готовых панелей треугольной формы.
Если трубчатый каркас и готовые панели относятся скорее к заводским изделиям, то каркас из подогнанных элементов можно возвести своими руками. На изображении показан процесс соединения рёбер с помощью обычных шурупов.
безконнекторное соединение купольных конструкций
Это довольно трудоёмкое занятие, которое требует немалого опыта работы с древесиной и хорошего набора инструментов. Поэтому большой популярностью пользуется альтернативный вариант, а именно соединение бруса с помощью коннекторов.
Специфика строительства
Строительство круглых домов создаёт определённые сложности в работе. Отсутствие прямых углов усложняет привязку элементов здания, уменьшает количество унифицированных элементов конструкции, порождает значительное число индивидуальных решений строительных узлов. Подавляющее большинство изделий, применяемых в строительстве, имеют прямоугольную форму и подразумевают их применение традиционным образом. Поэтому для круглого дома, если он не деревянный, наиболее подходящей видится технология монолитного строительства. Круглые деревянные дома создают меньше строительных проблем, но также требуют нестандартного решения узлов сопряжения пластин или балок. В их производстве уместно применение гнутых клееных конструкций, идеально подходящих к идеологии проекта.
Особенности строений
Строительство круглого дома начинается с заливки фундамента. Он может быть на сваях в случае холмистой местности или в виде классического бетонного основания, расположенного на достаточной глубине под землей. Круглая конструкция оказывает меньшее давление на квадратный метр по сравнению с квадратными зданиями. Поэтому происходит экономия денег на покупке строительных материалов.
После окончания заливки фундамента и его застывания начинается возведение несущих конструкций. В зависимости от задуманного проекта рассчитывается угол наклона будущих стен. Из-за необычного способа сегментирования, строительство организовывается без дополнительных конструкций. Раскроенные материалы для внешних стен крепятся на каркас по принципу мозаики с учетом отверстий окон и дверей. Полученную конструкцию укрепляют по швам антикоррозионным и влагостойким составом, а внутри проводят коммуникации и внутреннюю отделку.
В качестве кровельного материала может применяться битумная, композитная, цементная или керамическая черепица. Причем расходы на покрытие будут ниже. Ведь на работу будет использовано до 95% купленного сырья, в то время как для квадратной крыши этот показатель не превышает 85%.
Заказать проект круглого дома возможно, однако это потребует дополнительных усилий и увеличения строительной сметы. Чтобы компенсировать их, можно построить круглый дом своими руками. Это снизит расходы на оплату труда рабочих, но потребует навыков в строительстве.
Вам будет интересно: Особенности проектов узких домов: варианты планировки, размещение на участке, современные решения
Строительные материалы и инструменты для работы
Каркас из металлических труб для купольного дома Материалы для возведения сферического дома зависят от типа проекта и выбранного материала. Своими руками проще всего возвести деревянную постройку. Для этого нужны:
- деревянный брус для каркаса с сечением не менее 50*50 мм;
- материалы для наружной отделки – кровельные, наподобие гибкой черепицы, рубероида;
- рулетка, уголки, лазерный нивелир или уровень;
- электродрель, лобзик, болгарка (лучше всего использовать деревообрабатывающий станок);
- молоток, отвертки, ножницы по металлу, кисти и прочее;
- крепеж – гвозди, саморезы, шурупы (используют крепеж из оцинкованной стали);
- защитные средства – очки, перчатки, фартук.
Проекты купольных домов: фото
Для того чтобы начать стройку, нужно иметь точные геометрические размеры каркаса и его узлов. Как правило, каждый проект индивидуален, потому что геодезический купол позволяет сочетать разнообразные конструктивные и дизайнерские варианты. К тому же, застройщик может использовать разные стройматериалы, средства для монтажа, технологии
Важное условие — соблюдение всех требований для создания силового каркаса
Сферические объекты, сооруженные из кирпича или камня, обладают такими же характеристиками, что и стандартная четырехугольная постройка. Интересными и практичными являются сооружения из пенополистирола и пенопласта по японской технологии. В большинстве случаев специалисты совершенствуют такие жилища для круглогодичного проживания в них людей.
Самой популярной технологией создания купольных домов считается каркасное строение. Каркас сооружают из любых материалов, его элементы соединяют с помощью специальных приспособлений — коннекторов.
Чтобы точно запланировать будущие действия и расходы, необходимо тщательно подготовиться. Кроме общих требований к жилищу, учитываем следующие факторы:
Проект разрабатывают с учетом действующих стандартов строительства, противопожарных правил. Для заливки фундамента следует учитывать состав почвы, уровень залегания подземных вод
При выборе комплектующих деталей обращайте внимание на современные изделия. Искусственные материалы по своим характеристикам и свойствам лучше натуральных аналогов
Чтобы объект недвижимости был энергетически эффективным, используйте современное и качественное оборудование для отопления, вентилирования и кондиционирования.
Проектированием конструкций занимаются специализированные организации. Там можно посмотреть стандартные проекты домов-полусфер. Дешевле будет использовать готовый проект, сделанный профессионалами, внося в него личные поправки.

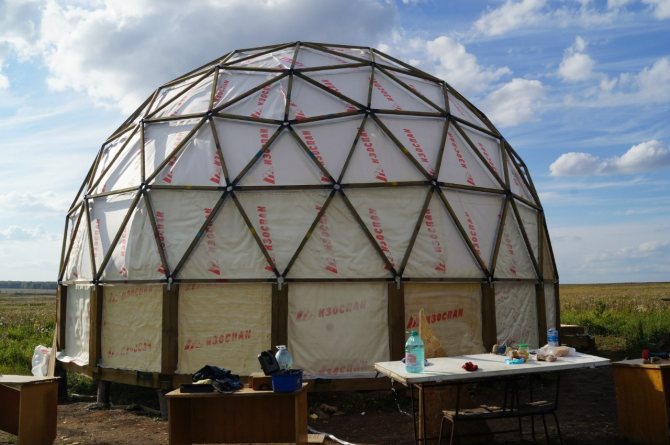

Сборка купольного дома
Каркас дома собирают подобно детскому конструктору, где для каждого соединения предусмотрены соответствующие элементы. Так, в стойках каркаса устроены отверстия под нагели, посредством которых фиксируются поперечные вставки.
В моделях Z10 и Z12 нагели – из ФСФ-фанеры, в остальных моделях – деревянные.
Сначала выставляют стойки, фиксируя их поперечинами, собирая таким образом первый ярус каркаса, после чего его обшивают ориентированно-стружечными плитами (ОСП). Благодаря этому ряд приобретает жёсткость, достаточную для продолжения монтажа выше. Аналогично собирают следующий ярус, обшивают его и так добираются до вершины купола.
Последний, верхний круг распорок вставляют между вертикальными балками только после того, как верхние вертикальные балки «сядут» на круг.
Ссылка по теме: Каркасный сарай на даче с навесом для инструмента своими руками

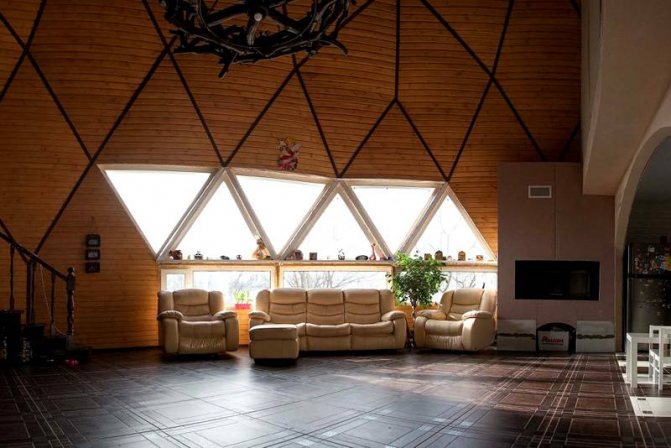

Остекление и облицовка
Куполообразная форма дома дает грандиозные возможности отвести большую площадь под остекление, что придаст постройке легкий воздушный вид
В таком случае важно правильно выбрать стеклопакеты, конструкция которых составлена из специального стекла с теплозащитным напылением. При этом окна могут быть стандартными прямоугольными или треугольными. Очень необычно и оригинально смотрятся пакеты из пяти- и шестиугольных оконных систем с двойным остеклением
Очень необычно и оригинально смотрятся пакеты из пяти- и шестиугольных оконных систем с двойным остеклением.

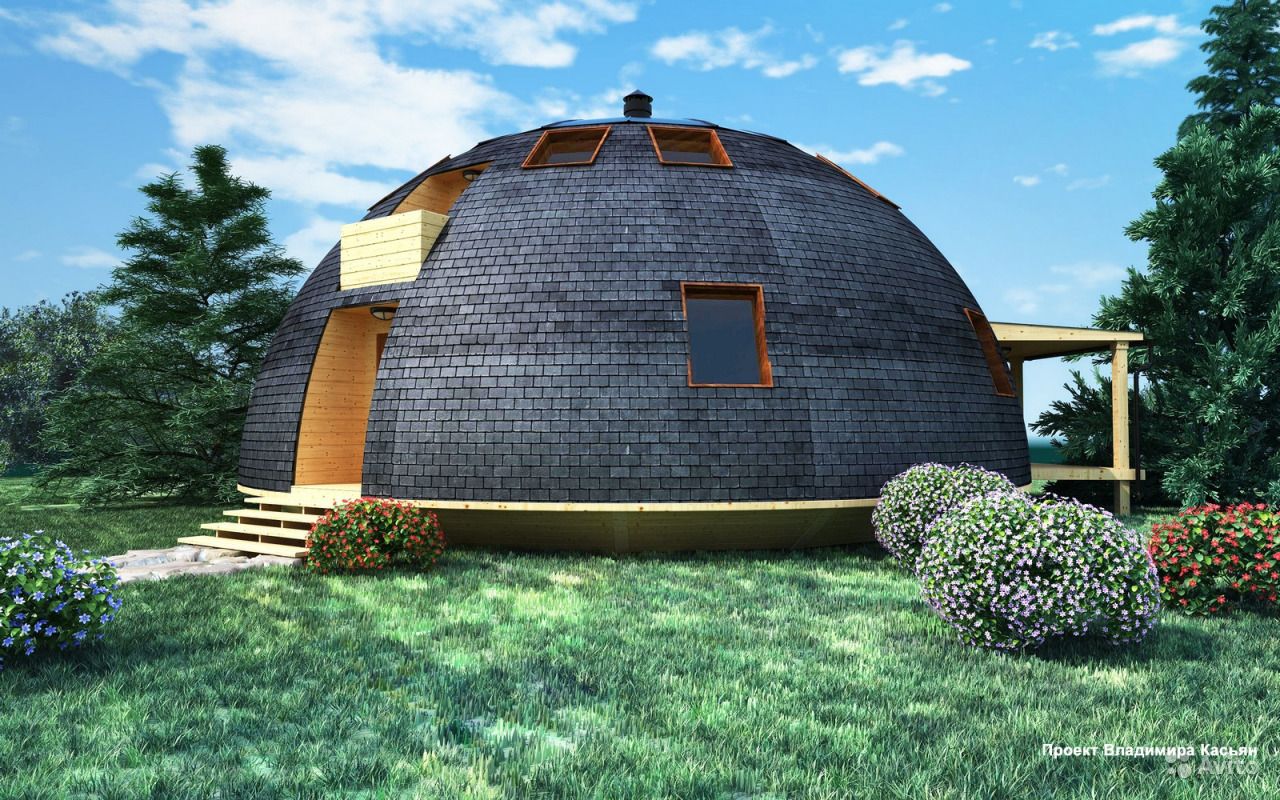

Что же касается облицовки дома, чаще всего для этих целей используют штукатурку, натуральный и декоративный камень, кирпич, пластиковые, металлические панели и другие современные материалы.
Подготовительные работы
На подготовительном этапе надлежит выполнить следующее:
1. Выбор проекта. В чертежах проекта должны быть отображены такие моменты: — форма здания; — площадь; — количество стропильных элементов; — параметры ячеек; — число коннекторов и т.п. 2. Выбор места. На выбранном месте для построения купола следует сделать разметку в соответствии с размерами будущего здания. 3. Изготовление необходимых изделий для постройки. Ориентируясь на чертежи, необходимо сделать своими руками коннекторы, стропильные и фанерные элементы. 4. Обработка материалов. Древесине естественно надлежит обработать антисептиком, если используются металлические коннекторы, их обрабатывают антикоррозийными веществами.
Инструктаж по строительству
Экономия
Первое и очевидное, что сразу обращает на себя внимание, – это экономия строительных материалов, предназначенных для возведения ограждающих конструкций. Она составляет примерно 30% по сравнению с домом такой же полезной площади
Как и у любого каркасного сооружения, вес здания небольшой, что даёт дополнительную экономию при изготовлении фундамента.
Причём у строителей нет ограничений на его конструкцию – это может быть свайный, ленточный или плитный фундамент.
Наконец, минимальная площадь поверхности ограждающих конструкций -это реальная экономия на отоплении, купольная постройка – ещё один шаг к созданию энергоэффективного дома.
Преимущества и недостатки купольного дома
Стены зимой меньше остывают из-за низкой ветровой нагрузки Сферические дома обладают несколькими преимуществами:
- Сфера – совершенная аэродинамическая форма. Благодаря ей такое здание обладает стойкостью к ветровым нагрузкам.
- Купол, особенно геодезический, отличается сейсмической устойчивостью. Каркас из треугольных элементов равномерно распределяет нагрузку. Даже при повреждении 30% от всех сегментов здание сохраняет целостность.
- Конструкция, если это не монолит, имеет минимальный вес. Даже для большого здания не нужен дорогой монолитный фундамент.
- Во внутренних помещениях отсутствуют перегородки, перемычки или колонны, что открывает широкие возможности для свободной планировки.
- Куполообразный дом имеет меньшую площадь теплоотдачи, чем здание обычной прямоугольной формы. Отапливать его дешевле. Кроме того, здесь эффективна естественная вентиляция и конвекция, так что сооружать кондиционеры и дополнительную вентиляцию тоже не придется.
- Форма обеспечивает защиту от внешнего шума.
- Строительство сферического здания обойдется дешевле, чем традиционного – требуется на 20–25% меньше материалов.
- Немаловажен и эстетический фактор: дом такой необычной формы при минимальных отделочных работах выглядит шикарно.
Форма комнат в купольном доме Минусы такого решения:
- Помещения в доме имеют неправильную конфигурацию, расширяются от входа.
- Не существует нормативной базы для сооружения таких домов, поэтому ошибки при строительстве весьма распространены.
- Не все отделочные материалы можно использовать. Например, керамическую плитку, большинство кровельных материалов, крупные панели установить не удастся.
- Отсутствуют подвалы или цокольные этажи.
- В одноэтажном доме освещение возможно только через крышу.
Проект купольного дома могут дополнять балконы, круговые террасы, внешние лестницы.

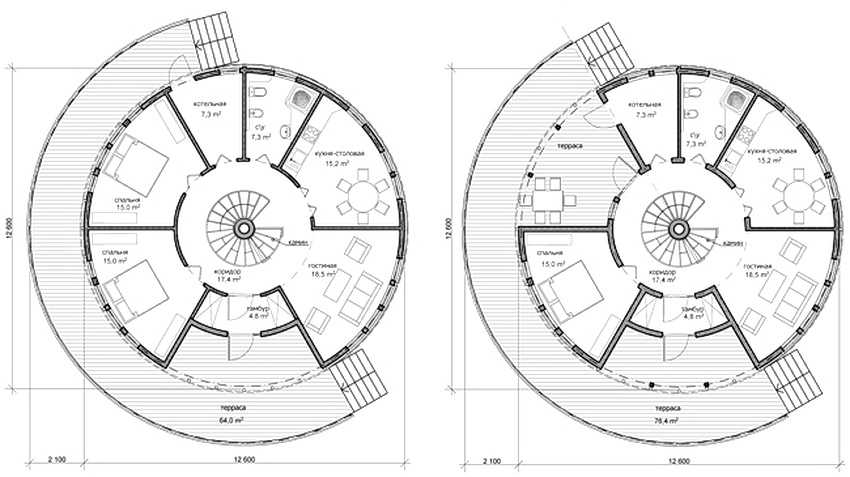

Проекты и особенности планировки
Круглое здание далеко нелегко распланировать так, чтобы было рационально, красиво, да еще и удобно. Есть несколько основных приемов, которых придерживаются большинство. Первое, что бросается в глаза, в таком доме просто не может быть коридоров. Им просто некуда вести. Это неплохо, но планировка дома становится от этого сложнее. Начнем с простого — как оформить вход в дом.

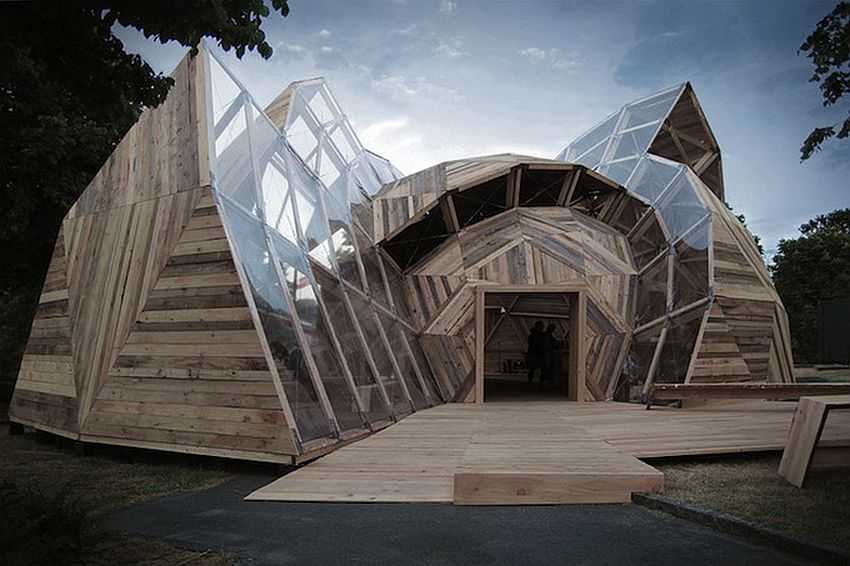

Это тоже дом, выполнены по купольной технологии
Входная группа
Для нашего климата желательно чтобы входные двери выходили в небольшое помещение, а не в большую комнату. Спасает в этом случае небольшой тамбур. О может быть выделенным из общей площади или пристроенным. Примерно те же задачи выполняет крытая веранда. Это более «цивильный» способ решить проблему.
Не всем подобный подход нравится. Сегодня в мире другие тенденции — из входной двери попадают в большой просторный холл/гостиную. Такая планировка тоже возможна, но необходимы дополнительные меры по отсечению холодного воздуха — тепловая завеса возле входа. Ее делают при помощи встраиваемых в пол конвекторов или установив возле двери несколько мощных радиаторов. Первый способ эффективнее, второй проще в исполнении. Все эти нюансы характерны и для купольных домов. С той лишь разницей, что придется поломать голову, как вписать встроенный тамбур. Два остальных способа решаются проще.
Планировка купольного дома: рассматриваем способы организации входной группы
Давайте рассмотрим варианты устройства входной группы на примерах. На картинке вверху, правый проект, входные двери выходят в гостиную/столовую. Такое решение характерно для Европы и Америки. У нас постепенно приобретает популярность, но в связи с более суровым климатом часто приносит неудобства — каждое открывание дверей в зимний период приносит значительную порцию холодного воздуха, что снижает комфорт.
Вариант слева — с пристроенным тамбуром. Из тамбура два выхода — один в зимний сад, другой — в кухню/столовую. Решение не менее современное, но решена проблема поступления холодного воздуха в жилые помещения. Так что подобную идею стоит взять на вооружение.
Если тамбур решено делать встроенным, очевидно, придется выделить какую-то площадь дома. Минимально — это три квадрата (на левом проекте). Логично, если дальше будет располагаться гостиная/столовая.
Два варианта встроенного тамбура/прихожей
Еще дин способ — выделить большую площадь и использовать ее как прихожую. Разместить тут гардероб, вешалку для вещей «на сейчас» (проект права). Если позволит площадь, можно будет установить небольшой диванчик. Для частого дома наличие прихожей — практически необходимость. Грязь и песок меньше таскаются в дом. И это — еще один довод в пользу выделенной входной группы. Пристроенной или отгороженной — это уже ваш выбор. Но помещение для входа — это удобно. Во всяком случае, в наших реалиях.
Организация пространства
Чаще всего центральная часть пространства купольного дома выделяется под помещение общего пользования. Из этой центральной зоны можно попасть во все другие комнаты, которые расположены по кругу. Вообще, центральное помещение получается неудобным, так как оно «очень проходное».
Центральная часть будет слишком активно использоваться, так что функциональной эту зону не сделаешь
В нем не удастся расслабиться, если это гостиная, в нем не очень удобно готовить, если придет идея использовать это помещение как кухню, как столовая оно тоже не самый лучший вариант. Проекты, которые именно так используют это пространство, представлены выше. На картинке выглядит замечательно, а вот в жизни рассчитывать на камерную обстановку тут не получится. Так что проходные комнаты — не самые обитаемые.
По центру можно поставить лестницу
Не самый плохой способ использования этой проходной зоны — установка лестницы. Ведь большая часть купольных домов имеет два этажа, а сюда просто просится винтовая лестница. Только надо учесть, что если ее просто закручивать вокруг столба, пользоваться будет неудобно — слишком крутые повороты получаются. Если же конструировать лестницу по типу «колодца», ее трудно построить самостоятельно. Так что эту часть придется кому-то передоверить.
В остальном купольные дома планируются также, как и обычные. Основное правило, которое надо запомнить: чтобы инженерные системы были не очень дорогими, все «мокрые» помещения размещаются недалеко друг от друга. Расположение спален, кабинетов и других «сухих» помещений — на ваш вкус.
Необходимые материалы
Перед постройкой надлежит подготовить абсолютно все материалы и приспособления, чтобы в дальнейшем не затягивать строительство на их поиски.
Комплект для возведения полусферы своими руками: 1. Деревянный брус. 2. Оцинкованный лист стали. 3. Отвёртки, шурупы и крепёжные элементы (саморезы, гвозди и т.п.). 4. Пена для монтажа. 5. Материал для кровли. 6. Кровельные ножницы. 7. Уголок и строительный уровень. 8. Молоток. 9. Рулетка. 10. Ножовка. 11. Электрический лобзик и дрель. 12. Болгарка. 13. Станок для обработки дерева. 14. Кисти. 15. Защитные перчатки.
Проект купольного здания
Проект купольного жилища можно найти в интернете или заказать. Наличие чертежей обязательное, без них практически невозможно соорудить своими руками конструкцию в форме сферы.
Подборка чертежей для дома из купола представлена на рисунках ниже.
Виды
Суть сферической конструкции в разделении пространства при помощи векторов. Положив в основу тип купола можно выделить следующие виды купольных домов:
- дома купольного типа, в основе элементов которых лежит четырехгранный многогранник;
- основа — икосаэдр. Конструкция считается наиболее оптимальной. Чем больше частота векторов используется для разбивки пространства, тем выше прочность всего сооружения.
По различию форм дома бывают:
- поясные;
- выпуклые;
- овальные;
- состоящие из нескольких многогранников;
- полукруглые.
Построить купольный дом можно из различных материалов. От этого зависит технология возведения конструкции Самой простой является каркасная, в которой основной материал для возведения — дерево. Существуют и другие варианты строительства.
Из пенопласта
Для изготовления купольных домов по японской технологии используют пенополистирол. Пенопластовые панели производятся таким образом, чтобы во время сборки они прочно скреплялись друг с другом. Во время производства на поверхность пенопласта наносят бетон, чем придают материалу повышенные прочностные свойства.
Купольные дома по японской технологии построить достаточно просто, понадобиться лишь заказать необходимое количество панелей, соорудить фундамент и собрать дом. Купольный дом из пенополистирола получается очень легким, потому не нуждается в прочном и массивном фундаменте. Цена на купольный дом из пенопласта установилась в пределах 300-400$ за 1 м2.
Из кирпича
Купольный дом из кирпича возводится без каркаса. Проводят укладку кирпичного материала в зависимости от выбранной формы геодезического купола.
Из бетона
Одной из современных технологий, используемых для строительства купольного дома, является «надувная» или с использованием пневмокаркаса. Материал для строительства – бетон. Благодаря такой технологии получают монолитные купольные дома.
Стены здания возводятся за счет специального надувного шара, который предварительно расстилают на фундаменте. Надувной шар представлен прочной мембраной. На его поверхность устанавливается деревянная, оснащенная армирующей арматурой из стали, опалубка. Поверх нее равномерно распределяется бетонная смесь.
Дождавшись момента, когда бетон «схватится», но еще не полностью затвердеет, мембрану надувают. Вместе с шаром происходит поднятие бетона, который приобретает нужную форму. После этого можно считать, что купольный дом из бетона готов. Когда произойдет полное затвердевание бетона, мембрану сдувают. Она в дальнейшем используется повторно.
Из соломы
Купольный дом из соломы построить также достаточно просто. Для здания потребуется ленточный или столбчатый фундамент, на который крепиться каркас. Форма купола допускается любая. В качестве материала для стен используют соломенные тюки, но во время укладки их разбивают пополам. Укладку снопов проводят в горизонтальной плоскости, после чего стягивают при помощи прочного шнура.
Купольный соломенный дом требует обязательного оштукатуривание. Для этого поверхность тюков обтягивается сеткой, на которую накладывают раствор штукатурки. Для внешней и внутренней отделки используют глиняные или известковые штукатурки.
Особенности купольных домов
Технология постройки купольных (сферических) домов давно известна западным странам и уже достаточно быстрыми темпами развивается на постсоветском пространстве. Подобные жилища со сферическими крышами были известны еще много веков назад. Так, первые постройки присутствовали еще в Византии и возводились из камня. Современные жилые постройки были разработаны архитектором из Америки Ричардом Фуллером в середине прошлого столетия и быстро завоевали популярность
Северные народы, обратив внимание на способность конструкций противостоять сильным ветрам и сейсмическим катаклизмам, стали строить свои жилища в условиях очень низких температур
Сегодня сферические дома можно встретить на любых континентах, вне зависимости на климатических условий. Их главной особенностью выступает строение купола, для которого используется одна из нескольких технологий: строение геодезической сферы, возведение каркаса или стационарной опалубки. При этом сами дома могут быть полностью круглыми или иметь первый этаж-юбку, на котором формируется купольная крыша. Явными преимуществами сферических домов являются следующие характеристики:
– Экономичность – затраты на строительные материалы значительно меньше (приблизительно на 1/5), чем при строительстве аналогичной площади обычных конструкций. При этом работы происходят в короткие сроки с задействованием небольшого количества рабочих, что также экономит расходы по оплате труда;
– Процесс сборки простого каркасного строения не требует особых навыков и техники, работы вполне можно производить самостоятельно;
– Комфорт – сферическая конструкция способствует хорошей вентиляции воздуха, а если она имеет небольшие размеры, значительно увеличивается показатель шумоизоляции;
– Универсальность – внешний вид строения подходит к любой концепции ландшафтного дизайна;
– Прочность – сферические постройки устойчивее стандартных: они не боятся даже самых мощных природных катаклизмов. Стоит отметить, что сферическая кровля может выдержать более полтонны снега;
– Привлекательность – безусловно, сферическая конструкция никого не оставит равнодушным. Такие дома поражают как внешним убранством, так и внутренним;
– Энергоэффективность – немаловажное качество, делающее дом максимально практичным. Конструкция качественно сохраняет тепло, снижая необходимость в энергии для дополнительного обогрева
Недостатки у конструкции, хоть и в небольшом количестве, также имеются, и их тоже нужно учесть. Наиболее глобальной проблемой при строительстве является установка окон, которые будут отличаться высокой стоимостью. Это касается и мебели, которую, как правило, изготавливают под заказ, чтобы ее округленные формы гармонично разместились в интерьере. Также отметим, что сферическая постройка займет большую площадь участка, нежели прямоугольная.
Особенности фундамента для купольного дома
В инструкции по сборке для каждой модели есть чертёж свайного поля, в соответствии с которым можно самостоятельно (или пригласив специалистов) накрутить винтовые сваи фундамента.
Если использовать ленточный фундамент, то на нём можно сложить из кирпича, блоков и т.п. цоколь, позволяющий увеличить высоту потолков в доме. Например, при цоколе высотой 1 м из конструктора Z6 можно собрать дом с полноценным вторым этажом и получить полезную площадь 50 м2.
Можно использовать монолитную плиту либо монтировать купол на перекрытии первого этажа дома и использовать его в качестве мансарды.
У заказчика есть возможность приобрести только часть комплекта и смонтировать у стены дома половину купола, собирая его обычным способом, оборудуя веранду, теплицу или зимний сад.
Крепят купол на фундаменте различными способами. Стойки каркаса к оголовкам свай можно прикрепить глухарями с предварительным засверливанием. На бетонном основании стойки и балки каркаса фиксируют посредством металлических соединителей и анкеров, замоноличенных в бетоне. К деревянному основанию каркас крепят саморезами типа «Спакс», то есть все соединения традиционные.
Основные достоинства и недостатки дома-купола
Сферический дом привлекает многих своей необычностью. И кроме этого значительными преимуществами:
- экономичность в использовании строительных материалов;
- энергоэкономичность и теплосбережение;
- короткие сроки строительства.
Более подробно об этих свойствах можно прочитать в статье про купольный дом.
Также надо отметить и про отрицательные стороны. К ним относятся:
- форма шара уменьшает внутренний объем дома;
- не все отделочные материалы можно использовать;
- значительные затраты на заказную мебель и нестандартные окна.
В связи с этими ограничениями массовый потребитель пока выбирает старый подход и предпочитает классические решения.
Для тех, кто все-таки решился самостоятельно построить дом-сферу, предстоит непростая, но интересная работа.
При этом, если планируется строительство небольшой конструкции, то такая работа может быть выполнена и своими руками.
Сферический дом строится из разных материалов и различными способами.
О том, какие они и на что решиться в выборе, сегодняшний рассказ на kamsaddeco.com.
Утепление сферического дома — «точка росы» и современные материалы
О правильном утеплении дома и о физике протекающих при этом процессах подробно изложено в ранее упомянутой статье про сырость и плесень в доме.
В этой статье приведен пример расчета нахождения «точки росы» в стене купола при толщине бетона в 10 см и толщине утеплителя из пенополиуретана (ППУ) 15 см.
В результате расчета «точка росы» находится примерно в середине утеплителя. На стыке ППУ и бетона всегда будет положительная температура. Это гарантирует долговечность конструкции и комфортные условия проживания при минимальных затратах.
Для защиты ППУ от внешних воздействий на него наносится тонкий слой из декоративного бетона.
Об утеплении других видов стен (в т.ч. и деревянных) написано очень много. И это отдельная тема.
Современные утеплители
Сегодня в качестве утеплителя все чаще используется 1-о и 2-х компонентный ППУ.
В жидких ППУ утеплителях для уменьшения толщины покрытия (без ухудшения теплоизоляционных свойств) вводятся пустотелые стеклянные сферы.
Их размер составляет 20…100 мкм. Такое покрытие можно наносить любым способом — кистью, валиком, распылителем.
Покрытие гибкое. При деформации имеет растяжение до 60%. Разводится водой. Наносится на любую поверхность. Имеет хорошую адгезию к утепляемой поверхности.

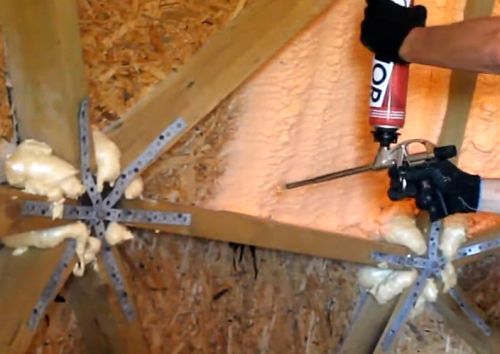

Для нанесения однокомпонентного ППУ утеплителя используется баллончик с пеной. Он навинчивается на монтажный пистолет.
На пистолет для лучшего распыления одевается специальная насадка. Обычно она идет в комплекте с баллоном.
Качество пены у разных производителей сильно отличается. Это касается таких показателей, как адгезия к утепляемой поверхности, прочность утеплителя и его плотность.
Для сравнения и лучшей наглядности на фотографии приведены три разных однокомпонентных утеплителя, нанесенных на стекло.
Для качественного отверждения такого утеплителя влажность воздуха должна быть около 50%. Если влажность в помещении ниже, то рекомендуется предварительно опрыскать водой утепляемую поверхность.
Кроме утепления жилищ таким способом утепляют и большие промышленные ангары.
ППУ могут быть с открытыми и закрытыми ячейками. Последние двухкомпонентные имеют наилучшие тепловые показатели.
Если по расчетам «точка росы» находится в таком утеплителе, то в него просочится не более 5% влаги. Она попадет только в промежутки между порами. Наносить такую пену можно при более низкой влажности воздуха.
Надо отметить, что чем тоньше слои и большее их количество, тем лучше тепловые показатели.
Обшивка каркаса купольного дома
Каркас обшивают обыкновенными ориентированно-стружечными плитами. В инструкции по сборке есть карта кроя обшивки, в соответствии с которой распиливают плиты. В инструкции указаны чистые размеры, поэтому при разметке необходимо учесть толщину пильного диска. Чтобы ровно напилить обшивку, потребуется ручная дисковая пила с направляющей.
Для ускорения процесса можно пилить сразу 2-3 листа, скреплённых струбцинами. Стопки однотипных элементов обшивки, сложенные на эталонный образец, позволяют легко контролировать размеры напиленных элементов.
Для обшивки рекомендуются именно ориентированно-стружечные плиты, традиционно используемые в каркасах. Можно использовать ОСП с классом эмиссии Е1 (большинство плит на рынке относятся к этому типу) или с классом ЕО (такие ОСП экологически чистые и равнозначны дереву, так как в качестве связующего при их изготовлении используется полиуретановая основа).
Все элементы обшивки необходимо подготовить до начала сборки.
Строительные материалы и инструменты для работы
Каркас из металлических труб для купольного дома Материалы для возведения сферического дома зависят от типа проекта и выбранного материала. Своими руками проще всего возвести деревянную постройку. Для этого нужны:
- деревянный брус для каркаса с сечением не менее 50*50 мм;
- материалы для наружной отделки – кровельные, наподобие гибкой черепицы, рубероида;
- рулетка, уголки, лазерный нивелир или уровень;
- электродрель, лобзик, болгарка (лучше всего использовать деревообрабатывающий станок);
- молоток, отвертки, ножницы по металлу, кисти и прочее;
- крепеж – гвозди, саморезы, шурупы (используют крепеж из оцинкованной стали);
- защитные средства – очки, перчатки, фартук.
Дом в Таганроге
Построен в первой трети двадцатого века по проекту архитектора М. Н. Кондратьева. В отличие от дома Мельникова, это был многоквартирный жилой дом традиционной концепции, но выполненный в виде буквы “с”, что являлось несомненным продолжением архитектурного экспериментаторства той эпохи. Здание имело традиционную кирпичную конструкцию. Архитектор стремился к снижению стоимости строительства, благодаря меньшему периметру ограждающих конструкций, более выразительному облику и организации внутреннего двора-атриума, характерного для южного жилища. Внутренний двор обрамлялся ярусами лоджий, имевших выходы из всех квартир. Для жаркого климата юга России с небольшим количеством осадков архитектурный замысел представляется удачным. Несмотря на новаторские идеи, здание практически не имело инженерного оборудования, водопровода и канализации, что сделало планировочные решения архитектора маловостребованными.
Проект геодезического купольного дома
Тело такого дома строится из треугольников по схеме, созданный известным математиком Бакминстером Фуллером.
В представленном проекте гостиная с камином совмещена с просторной столовой и кухней, предусмотрен выход к веранде. Длинный коридор ведет к одной из спален, имеется доступ так же в техническую комнату, где располагаются котельная и электрощитовая.
Если подняться по угловой лестнице, окажемся на 2 этаже. Здесь размещается кабинет и небольшой балкон. Слева от лестницы есть коридор ведущий на веранду. Под сводом купола расположены две спальни и один санузел.
Характеристики проекта
- Площадь — 297,3 кв. м
- 1 / 2 этаж: 195,1 / 102.2 кв. м
- Фундамент — морозозащищенный, мелкого заложения
- Наружные стены сферы и кровля из битумной черепицы.
- Перекрытия — дерево, гипсокартон.
- Отделка фасада — алюминиевый софит и фасадная лента.
Выбирайте готовый или заказывайте свой проект
Компания «Марисруб» готова воплотить мечту об идеальном жилище, в котором всегда царит гармония. Каждый клиент сможет выбрать один из двух путей строительства:
заказ готового проекта;
индивидуальное проектирование.
В каталоге готовых вариантов вы найдете множество решений, различающихся этажностью, площадью и планировкой. Если один из проектов вам приглянулся, но не все его части полностью соответствуют идее, – не проблема. Архитекторы компании дополнят план здания нужными элементами и внесут необходимые изменения.
Индивидуальное проектирование, в свою очередь, позволит избавиться от рамок и воплотить давно зреющие идеи на все 100%. При последующем строительстве с компанией «Марисруб» проектирование предоставляется бесплатно.
Дополнительные советы и выводы
Если купольный дом купить, можно исключить многие из перечисленных выше трудностей. Тем не менее, даже в этом случае пригодятся личные тематические знания. Они помогут правильно выбрать проект и материалы, уверенно контролировать действия исполнителей. При изучении альтернативного варианта надо учитывать не только прямые, но и косвенные затраты. В некоторых ситуациях будет выгодно приобрести готовый набор для создания надежного каркаса с гарантиями производителя.
Отделку и оснащение объекта недвижимости можно сделать самостоятельно, с применением стандартных строительных технологий
Watch this video on YouTube
