Как сделать кессон для скважины своими руками

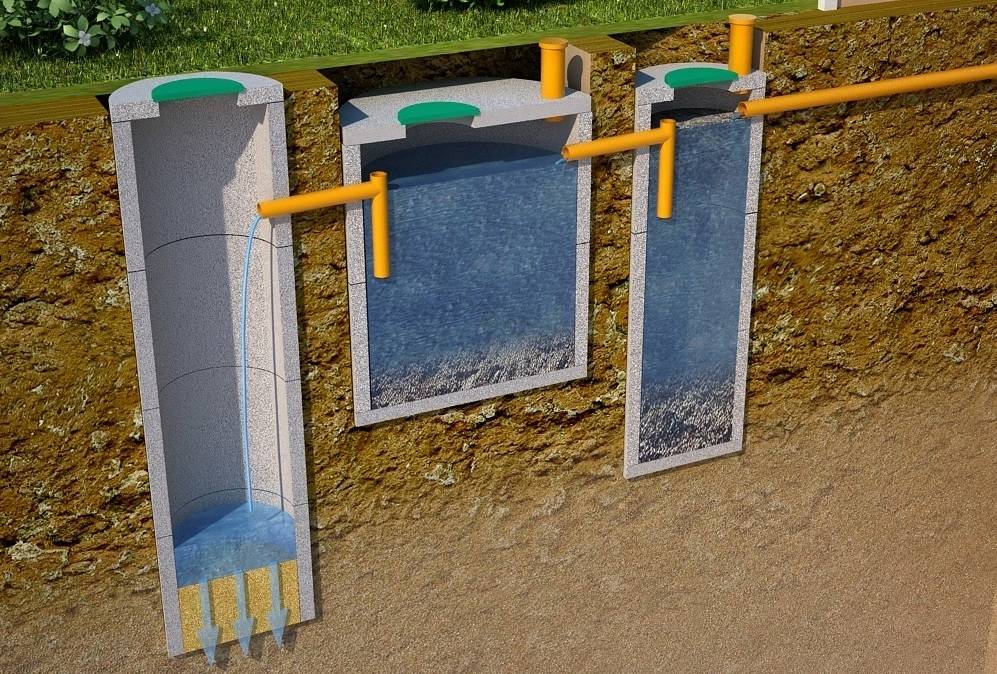

Конструкция для канализации из железобетонных колец

Кессон для канализации – это водонепроницаемая камера цилиндрической, округлой или квадратной формы, которая имеет следующие размеры: диаметр – около 100 см, высота – около 200 см.

Для канализации можно выбрать пластиковую, стальную камеру или из ЖБИ колец.

Кессон для колодца из железобетонных колец не может быть установлен без бетонных подушек. Они необходимы в качестве прочного основания.

Устанавливая кессон для скважины, обязательно нужно продумать установку железобетонных подушек

Вся работа состоит из нескольких этапов:

Первым делом выкапывают котлован;
После этого делают бетонные подушки, которые нужны в качестве днища;
На подушку поочередно опускают кольца;
Все имеющиеся стыки необходимо обработать гидроизолирующим веществом;
Далее обсадная труба выравнивается с дном;
Все имеющиеся зазоры заполняются цементом;
Завершающим этапом будет внешняя обсыпка и установка люка.

Железобетонная конструкция с каждым разом становится все менее популярной. Связанно это с некоторыми ее недостатками. При строительстве сооружения из тяжелых колец возможна деформация насоса и труб. Для него необходима улучшенная гидроизоляция. Он обладает низкой теплоизоляцией, из-за чего возможно замерзание труб и насоса. К тому же монтажные работы достаточно дорогие.

Материал для изготовления кессона своими руками

В настоящее время большой популярностью пользуются кессоны для скважин, изготовленные из пластика. Этому способствуют их своеобразные преимущества:

Дешевизна.
Небольшой вес.
Антикоррозийные свойства.
Хорошая герметичность.
Не нужна дополнительная гидроизоляция.

Но наряду со всеми перечисленными «плюсами», недостаток таких кессонных емкостей все же имеется – это низкая жесткость. В связи с этим может в процессе использования произойти деформация пластика. Избежать таких последствий можно путем заливки цементным раствором (вместо традиционной засыпки почвой), что придаст емкости дополнительную прочность.

Металлические (как и пластиковые) кессонные емкости продаются уже в готовом виде, но многие российские умельцы предпочитают их изготавливать своими руками.

Изготовление кирпичного кессона

Пример самодельного кессона из кирпича

Чтобы установить кирпичный кессон, необходимо на опорной бетонной подушке или ленточном фундаменте выложить стены сооружения. При этом стоит придерживаться следующих рекомендаций:

Для обеспечения хорошей гидроизоляции сооружения лучше использовать газобетон или силикатный кирпич.
Укладку кирпича лучше вести не на обычный раствор, а на специальную гидрофобную смесь.
После возведения стен с внешней стороны укладывается слой гидроизоляции. Она будет надёжно придавлена к стенам сооружения за счёт засыпки, которая выполняет функции утеплителя. Для этих целей используют цементно-песчаную смесь, замешанную в соотношении 5 к 1.
Поверх стен устанавливается перекрытие с отверстием для люка. Если делается монолитное перекрытие, то особенности его изготовления можно прочитать ниже.

Как провести монтаж опалубки и саму заливку бетоном

Можно собрать опалубку как из специально приобретенных для этого досок, так и из какого-нибудь старого пиломатериала. Профессиональные мастера рекомендуют дополнительно обтянуть опалубку полиэтиленом. Это позволит в дальнейшем быстрее и проще извлечь опалубку из застывшего бетона.
Когда опалубка по форме конструкции будет сооружена, можно приступать к заливке. Как уже говорилось, лучше, если весь процесс произойдет разово. Но при необходимости можно проводить этот процесс и пошагово. В этом случае после того, как «схватился» каждый предыдущий слой, нужно будет проводить повторный монтаж каркаса из арматуры и опалубки. Работы проводятся до тех пор, пока не будет сооружен кессон необходимой высоты.

Опалубка — это вспомогательная конструкция из дерева, металла либо других материалов, служащая для придания монолитным конструкциям из бетона, железобетона, грунтовой смеси, других строительных растворов.

Как только вся конструкция застынет, нужно будет при помощи перфоратора проделать отверстия для водопроводных труб. В отверстия вставляются гильзы, внутрь которых и будут помещены трубы. Образовавшиеся зазоры между стеной отверстия и гильзой для трубы необходимо будет заделать бетоном, а между стенками гильзы и трубой – монтажной пеной.

Самодельная конструкция из пластиковой бочки

Хороший вариант – это самодельный кессон из пластиковой бочки.

Процесс изготовления состоит из следующих этапов:

Первым делом понадобится чертеж или схема.
Далее можно приступать к выкапыванию приямка. Размеры его напрямую зависят от вида насоса.
Установка бочки происходит параллельно с монтажом скважинного оголовка. Предварительно в бочке необходимо сделать отверстие для оголовка, затем она опускается в приямок.
Чтобы бочка стояла ровно, нужен слой песка и гравия, который по ходу монтажа будет утрамбовываться.
Так как внутри мало места, монтаж оголовка нужно делать снаружи.
Монтаж скважинного оголовка на обсадную трубу будет происходить вместе с кессоном.
В конце идет соединение кессона и патрубка с отводной трубой.

Преимущество такого сооружения из пластиковой бочки в том, что оно обладает хорошей плавучестью. По завершению работы его нужно забетонировать. И сделать это нужно вместе с армированными металлическими прутьями.

Вместо заключения

Кессон для скважины является отличным способом защиты источника питьевой воды от непогоды и низких температур. Внутри него насосной технике не страшны морозы и паводки. Его также можно использовать в качестве распределительного колодца для подключения к водозабору нескольких потребителей (второго дома, бани или автополива огорода).

Если в планах все делать самому, то лучше приобрести пластиковую конструкцию. Она легка по весу и проще в монтаже. Если более важна долговечность, то стоит остановить свой выбор на железобетонных кольцах. Для их сборки потребуется кран и профессиональные монтажники. Зато при хорошей гидроизоляции такое сооружение без проблем прослужит несколько десятилетий. Ему не страшны пучения и влага. Металлический аналог подвержен коррозии, однако не столь непрочен, как пластик.

Обслуживание и ремонт

Монтаж кессона – это одно, совсем другое дело – поддерживать его в хорошем состоянии для увеличения срока эксплуатации. Существует несколько советов и рекомендаций:

Время от времени проверять сооружение на предмет герметичности. Особенно если камера сделана из металла. Швы и сам материал могут подвергаться коррозии. Если это так, то устраняются проблемные участки.
Проверять качество верхней забетонированной крышки. Из-за влияния высоких температур она подвержена разрушению.
Проверять места вывода трубопровода и электроснабжения на герметичность.
Проверять место вывода обсадной трубы.

Этапы монтажа кессонов своими руками

Монтаж монолитного бетонного кессона

Монолитный бетонный резервуар заливают таким образом:

На подготовленное основание устанавливают опалубку, отступив от стенок ямы оставленные 20-30 см. Можно выгонять каркас из досок постепенно (по 30 см) или сразу на всю высоту.
В опалубку устанавливают арматурную сетку.
Готовят раствор из цемента, песка и щебня в соотношении 1:3:5 соответственно. Сыпучие разводят водой до получения смеси сметаноподобной густой консистенции.
Готовый раствор порциями заливают в опалубку и аккуратно трамбуют металлическим прутом, чтобы выгнать остатки воздуха.
Как только резервуар полностью застынет, опалубку снимают и при помощи перфоратора делают в стенах отверстия под вывод кабелей, водопроводной магистрали. Все технические бреши заделывают цеметно-песчаным раствором.
Наружные стенки готового кессона обмазывают битумной мастикой.

Верх камеры можно обустроить при помощи деревянного щита, укрытого рубероидом либо залить монолитную плиту, установив сначала деревянную опалубку из прочных досок

В плите важно оставить отверстие под люк

Кессон из ЖБ колец

Поскольку сделать кессон для скважины из бетонных колец своими руками сложно, здесь понадобится помощь спецтехники. Элементы перед монтажом нужно обработать с обеих сторон битумной мастикой. После её высыхания кольца поочередно опускают в котлован на заранее подготовленное основание. Все стыки желательно промазать монтажной пеной и после её высыхания еще раз пройтись мастикой.

С помощью перфоратора делают технические боковые отверстия, а зазоры герметизируют.

Верх кессона из колец может быть из бетонной плиты с люком или просто металлического приваренного щита.

Кирпичный кессон

С учетом того что дно котлована уже подготовлено (имеется бетонная площадка) по периметру будущей кладки следует уложить полосы рубероида. Только после этого приступают к кладке. Класть кирпич нужно с угла, продвигаясь к противоположному с одной и другой стороны. Толщина раствора между блоками — 1-1,5 см

Важно установить металлические гильзы там, где предположительно будут находиться выводы труб водопровода и кабели. Потом выгоняют стенки кессона до нужного уровня

Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри

После высыхания гидроизоляции проводят обратную засыпку камеры

Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри. После высыхания гидроизоляции проводят обратную засыпку камеры.

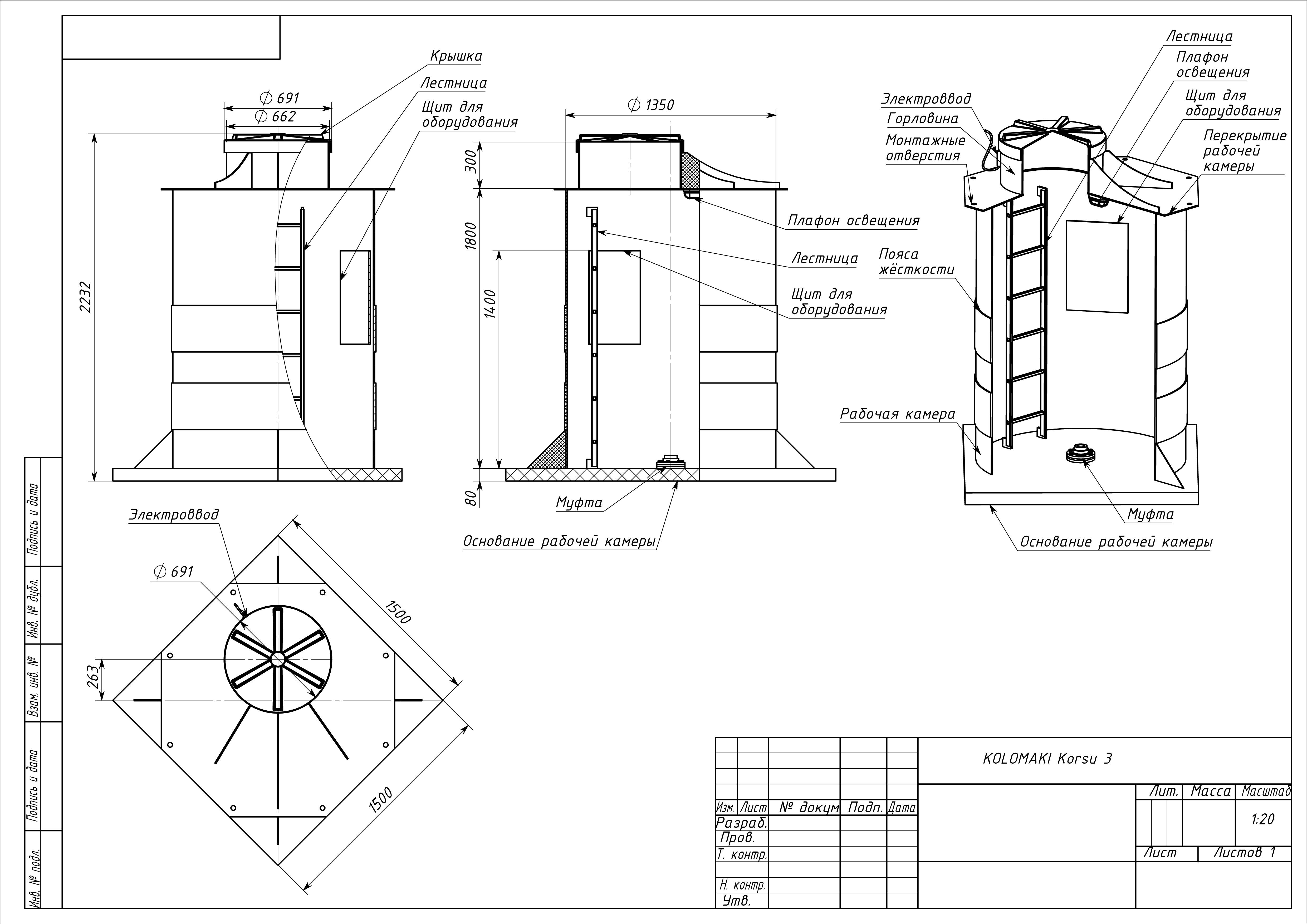

Полимерный кессон

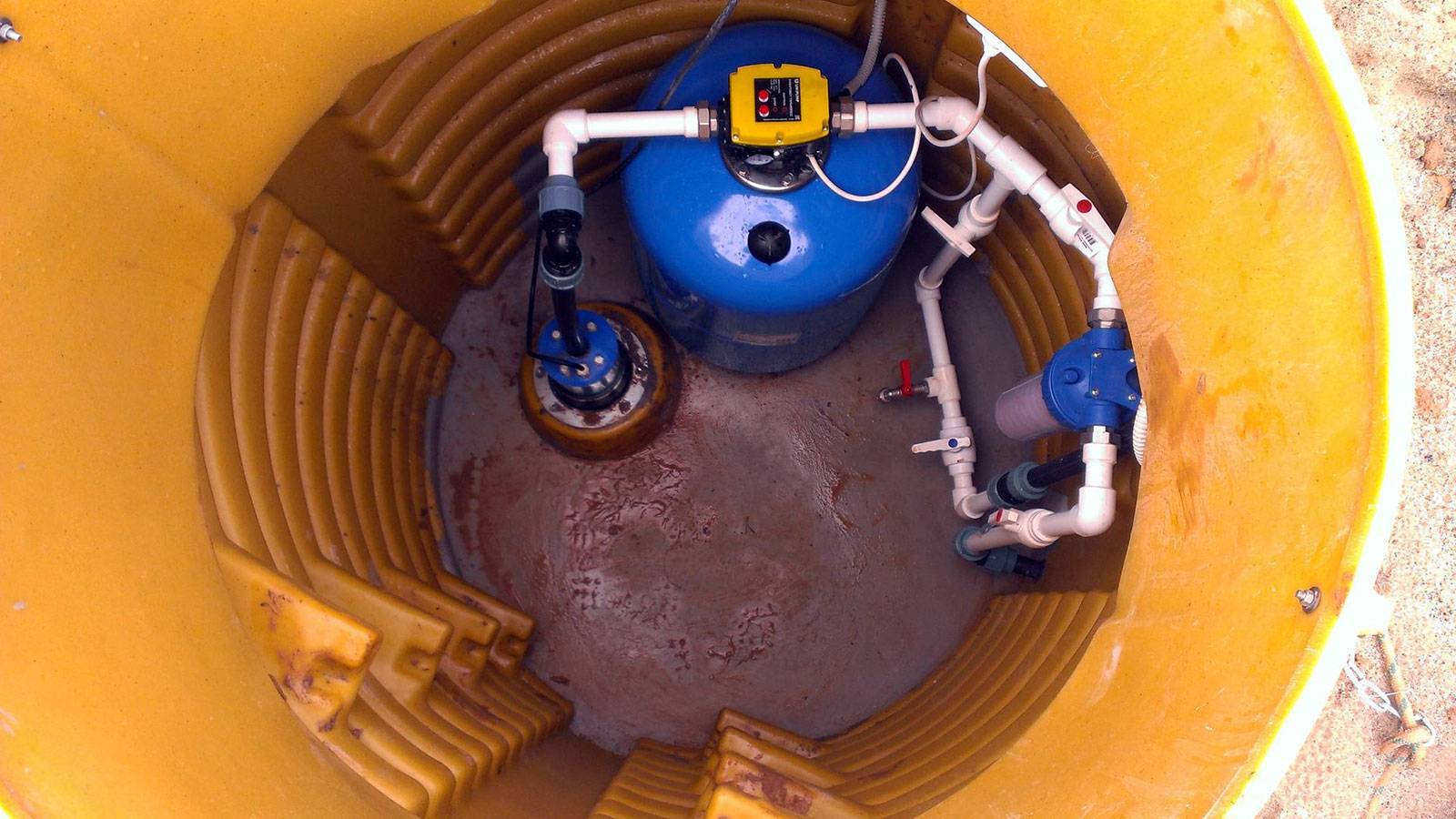

Пластиковый кессон с ребрами жесткости

Можно сделать кессон для скважины из пластиковой бочки или купить готовую прочную конструкцию с ребрами жесткости. Второй вариант предпочтительнее, так как резервуар сможет выдерживать давления пучинистого грунта.

Часто под монтаж полимерного резервуара допустимо не делать мощного бетонного основания. Достаточно песчаной подсыпки толщиной 10-15 см.

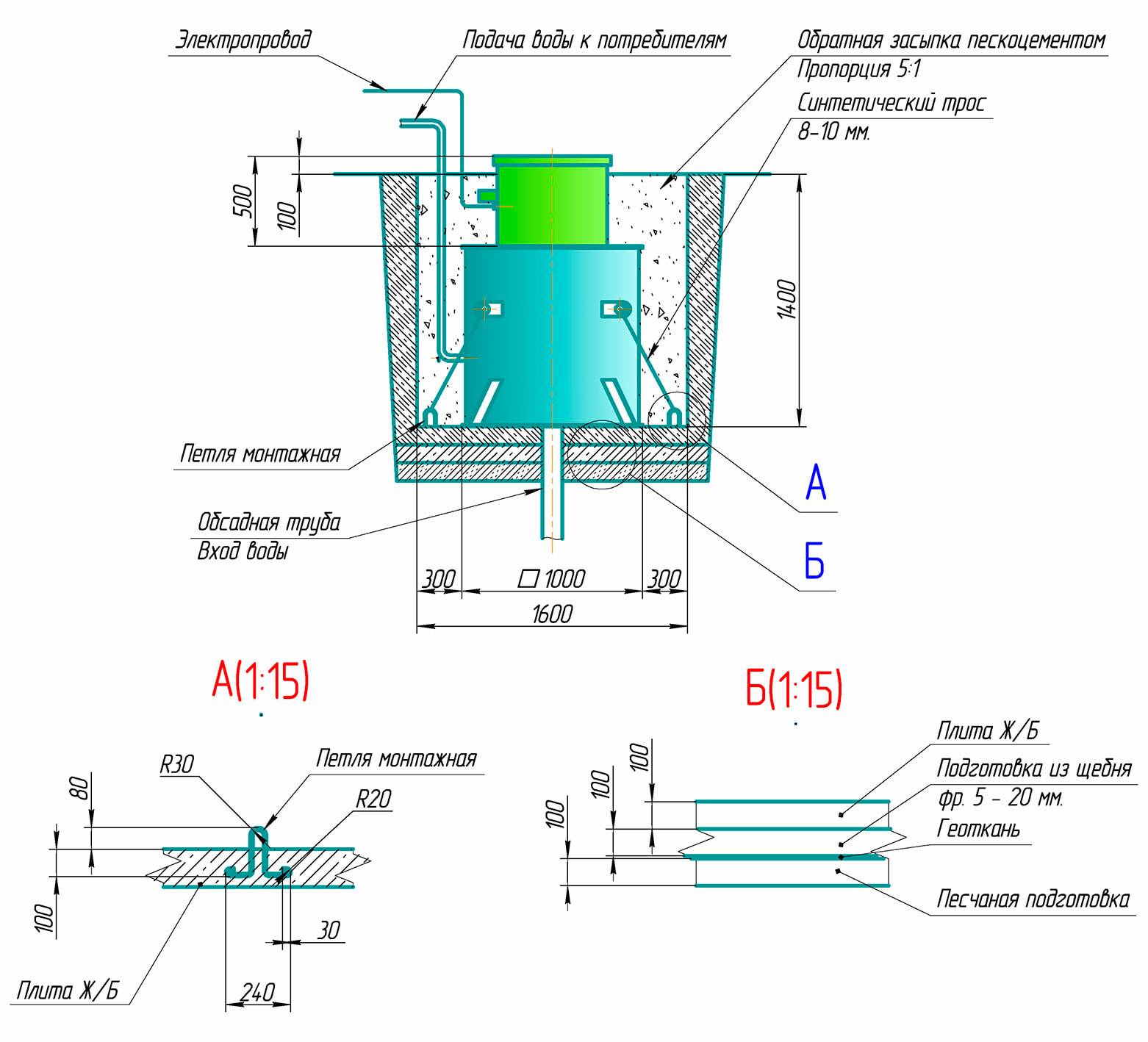

Технология установки полимерного кессона:

Камеру устанавливают на деревянные балки, предварительно сформировав в дне техническое отверстие под обсадную колонну.
Аккуратно надевают кессон на трубу и опускают вниз.
Под вывод труб и кабеля желательно сразу на поверхности сделать дополнительные отверстия.
Обратную засыпку полимерной камеры делают из песчано-цементной смеси. Ее немного смачивают и хорошо послойно уплотняют.
Оборудование в пластиковом кессоне лучше располагать в 10 см от стенок резервуара.

Тонкости устройства автономного водоснабжения

Процесс обустройства системы водоснабжения частного дома из скважины можно условно разделить на этапы. Ознакомимся с каждым из них более подробно.

Выбор места

При устройстве водопровода необходимо правильно подобрать место для скважины. Раньше их бурили возле кухни или дома и даже устраивали в подвальном помещении.

Такие способы размещения хороши, но в них есть один существенный минус – пользователь не сможет промыть скважину после её залоения. Если колодец выйдет из строя придётся бурить новый, иногда это невозможно.

Лучше всего выбирать место для скважины в непосредственной близости к дому, но при этом необходимо учитывать определённые санитарные нормы. Точку водозабора размещают не ближе, чем в 20 метрах от септика или сточной ямы.

Это требование справедливо для супесей и суглинистых почв. На песчаных грунтах расстояние увеличивают до 50 метров

Неглубокие скважины, а также абиссинский колодец располагают не ближе, чем в 5 метрах к фундаменту здания.

Во время перекачки воды с рыхлой почвы будет вымываться порода. При непосредственной близости скважины к жилому дому через некоторое время это приведёт к просадке и деформации основания.

Что учесть при разработке схемы, существующие варианты

Устройство скважины для воды в частном доме начинается с разработки схемы.

Предварительное проектирование позволяет разделить процесс на этапы, изучить все нюансы, которые могут возникнуть во время проведения монтажных работ. Для улучшения качества воды, поступающей к потребителю необходимо установить специальные фильтры.

При самостоятельной разработке схемы необходимо учесть:

глубину залегания водоносного горизонта;
состав почвы;
габаритные размеры оборудования для подбора параметров кессона;
характеристики источника жидкости;
потребность в воде;
эксплуатационные условия.

Глубокие артезианские скважины рассчитаны на 50 лет. Вода из таких источников не содержит вредных примесей, которые могли бы привести к преждевременному выходу из строя насоса и другого оборудования.

Видео-обзор оборудования для обустройства водоснабжения из скважины:

Схему подбирают с учётом суточного потребления жидкости. Во время пиковой нагрузки пользователи должны без проблем получать воду. Далее ознакомимся с самыми распространёнными схемами.

Стандартная схема

Классический вариант подразумевает использование насосной станции. В данном случае водоснабжение загородного дома зависит от электричества.

При значительной потребности в жидкости такое оборудование быстро изнашивается, поэтому агрегат должен быть качественным и мощным. Кроме этого придётся выделить дополнительное место для установки прибора.

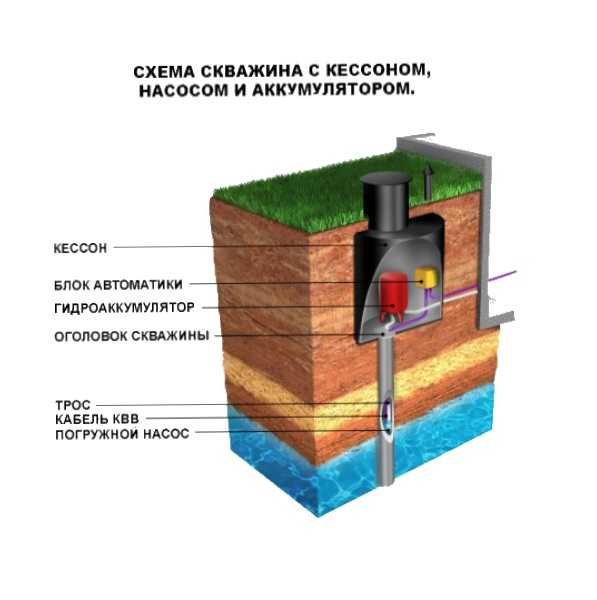

Классическая схема водоснабжения от скважины состоит из следующих элементов:

источник водоснабжения;
насосная станция или глубинный агрегат центробежного типа;
металлический или пластиковый кессон;
обратный клапан (устройство предотвращеет обратный поток жидкости во время отключения насоса);
фильтры для очистки воды;
гидроаккумулятор;
система контроля.

Башенная схема

В данном случае используется глубинный насос, который накачивает воду в специальную ёмкость на чердаке. Это позволяет обеспечить потребность в жидкости в пиковые часы, а также при выключении электричества.

При таком подключении воды она поступает к потребителям самотёком. В накопительной ёмкости устанавливают поплавок, который отвечает за работу насоса.

Выключатель действует по следующему принципу:

агрегат отключается после заполнения ёмкости;
по мере потребности жильцы расходуют воду, что приводит к снижению её уровня;
при опускании поплавка до определённой отметки включается насос.

Такая схема считается самой простой и надёжной, риск возникновения гидроударов минимальный.

Здесь есть и некоторые недостатки – необходимость в определённом полезном пространстве для установки бака, нестабильное давление в системе, дополнительные нагрузки на несущие конструкции. Кроме этого накопительную ёмкость нужно утеплять.

Полезное видео, схема на бумаге водопровода из колодца:

Какие кессоны используются для скважин, их специфика

Создать заглубленное сооружение представляющее собой скважинный погреб для кессона можно в принципе из любого конструкционного материала, используемого в строительстве, однако наиболее распространены следующие варианты:

металлический;
бетонный;
из железобетонных колец;
кирпичный;
пластиковый.

Металлический кессон

Пластиковый кессон

Пластиковые кессоны являются новинкой оборудования для обустройства скважины, и являются жесткими, водонепроницаемыми, легкими, цельными изделиями, обладающими низкой теплопроводностью и не требующими утепления или антикоррозионной защиты.

Инструменты и материалы

Здесь стоит рассмотреть три способа работы. Это полное обустройство скважины своими руками без кессона (2 варианта) и работа с привлечением спецтехники. Все варианты предполагают углубление в землю на величину промерзания.

Значит, потребуется штыковая и совковая лопата. Захватите с собой рулетку для измерения глубины. Копать яму в земле придётся в форме прямоугольника или квадрата, что в дальнейшем облегчит работу с кладкой, заливку бетона или монтаж колодезных колец.

В зависимости от выбранного способа монтажа, в качестве материала и инструмента нам понадобятся:

Старые доски, возможно от поддонов, молоток, гвозди, рулетка, шуруповерт и шурупы.
Цемент подойдет марки м500, щебень (гранит или кварцит), речной песок.
Рядовой кирпич или колодезные кольца выбранного диаметра.
Мастерок, молоток каменщика, уровень, емкость для цементного раствора, шнурок.

Установка пластикового кессона для скважины

Кессон – это такое герметичное устройство в форме цилиндра, которое устанавливается в скважинном устье. Его основная задача защищать скважину и оборудование от неблагоприятных условий.

Устанавливать кессон для скважины нужно в несколько этапов

Для того чтобы его установить, необходимо по кругу скважины выкопать котлован, который будет чуть больше самого кессона

Также очень важно не забыть сделать для него неглубокую яму. Когда работа с котлованом будет завершена, можно приступать непосредственно к организационной работе. Она немного похожа на работу по закладке фундамента и состоит из следующих этапов:

Она немного похожа на работу по закладке фундамента и состоит из следующих этапов:

На выроненную землю засыпается песок; Сверху песка засыпается мелкий гравий; После этого идет закладка каркаса из армированного металла, который увеличит жесткость и стойкость конструкции; После этого идет заливка бетона и ожидание его полного высыхания. Далее идет насадка кессона на обсадную трубу. Для удобства она должна выступать из земли на 80-100 см. После насадки можно приступать к установке оголовка

Очень важно все сделать аккуратно. Основа и труба должны быть перпендикулярны друг другу

Когда установка будет завершена, необходимо приступить к закреплению сооружения. Сделать это можно по-разному. Некоторые конструкции оснащены специальными полостями для бетонной заливки. Другие — гидроаккумулятором, который дает возможность просто привязать кессон к опоре.

Когда монтажные работы останутся позади, а почва просохнет, можно засыпать и утрамбовать все промежутки землей. А для того чтобы кессон не деформировался или не всплыл со временем, необходима бетонная заливка. Но делать это можно только после того, как будут выведены труба и электрические кабели. Когда бетон полностью застынет, можно произвести установку насосной системы.

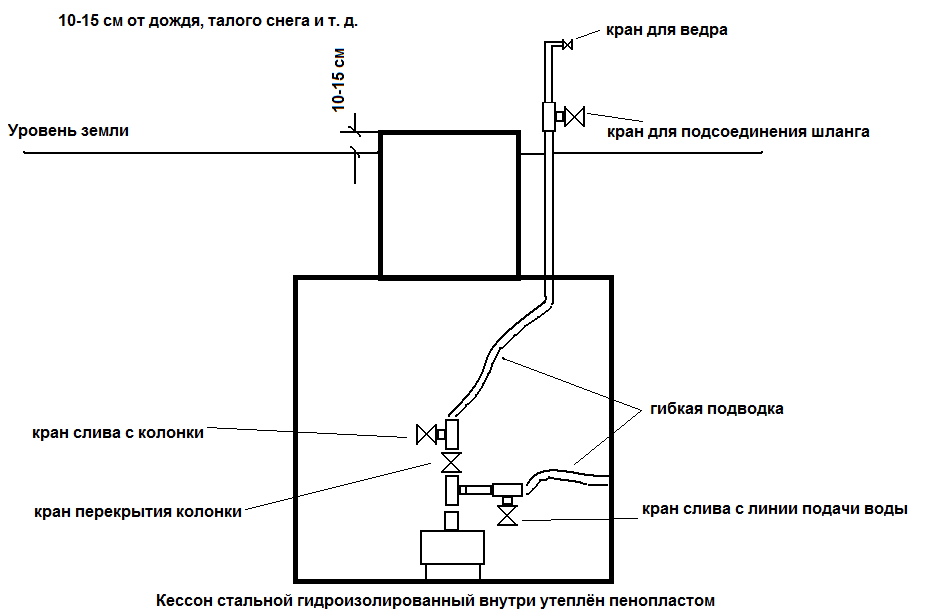

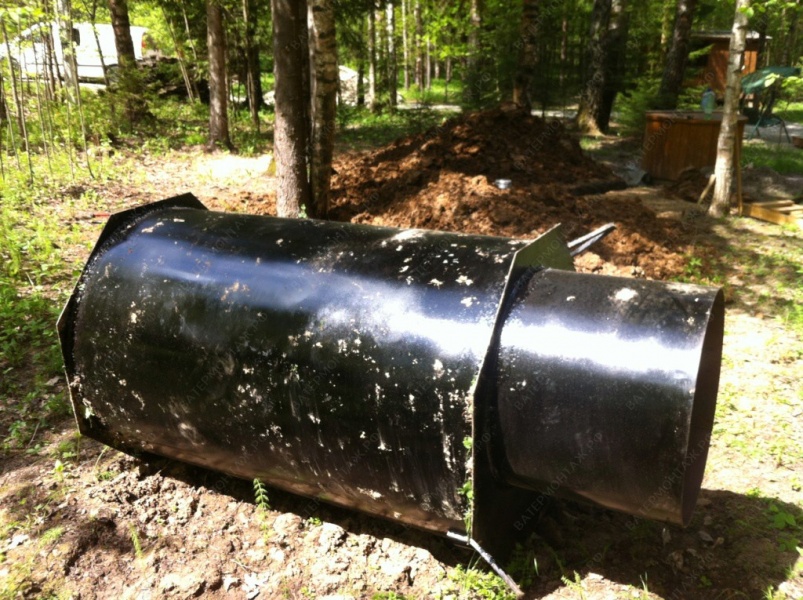

Стальные кессоны

Металлические кессоны можно собрать только на сварке, для обеспечения герметичности. В качестве материалов используют листовую углеродистую, покрытую кузбасским лаком, или нержавеющую сталь толщиной 3–10 мм. Перед работой нужно определиться с размерами, прорисовать будущую конструкцию (с отверстиями, рёбрами жёсткости, ступнями, строповочными петлями и при возможности её детализировать для удобства изготовления. В качестве рёбер жёсткости можно использовать уголок, швеллер или косынки.

Если вы сможете недорого приобрести трубу диаметром 1–1,5 м нужной длины, она послужит отличной основой создания цилиндрического кессона. Самостоятельно из листов проще сварить резервуар с квадратным основанием.

На первом этапе изготовления производится раскрой листов для днища стен и верхней части кессона, включая откидывающуюся крышку. Так как лист достаточно толстый, ручным инструментом его резать очень сложно, резать сваркой или ножовкой по металлу долго. Хороший вариант: попросить порезать металл при покупке согласно размерам вашей конструкции.

При сварочных работах старайтесь выполнять швы максимально качественно, а затем обработайте всю поверхность средством против ржавчины и вскройте изнутри подходящим лаком, а снаружи битумной мастикой.

Земляные работы ничем не отличаются от предыдущих вариантов. Самостоятельно опустить тяжёлую конструкцию в котлован невозможно, вам потребуется аренда спецтехники или устройство блока, тяга от автомобиля и помощник, направляющий кессон на предназначенное ему место.

После установки металлоконструкции на опорную плиту, сквозь отверстия в стенах подсоединяется водопровод, все стыки завариваются, крышка утепляется. Полость между кессоном и земляными стенами нужно засыпать песком, а сверху уложить плодородную почву.

Инструменты и материалы

Здесь стоит рассмотреть три способа работы. Это полное обустройство скважины своими руками без кессона (2 варианта) и работа с привлечением спецтехники. Все варианты предполагают углубление в землю на величину промерзания.

Значит, потребуется штыковая и совковая лопата. Захватите с собой рулетку для измерения глубины. Копать яму в земле придётся в форме прямоугольника или квадрата, что в дальнейшем облегчит работу с кладкой, заливку бетона или монтаж колодезных колец.

В зависимости от выбранного способа монтажа, в качестве материала и инструмента нам понадобятся:

Старые доски, возможно от поддонов, молоток, гвозди, рулетка, шуруповерт и шурупы.
Цемент подойдет марки м500, щебень (гранит или кварцит), речной песок.
Рядовой кирпич или колодезные кольца выбранного диаметра.
Мастерок, молоток каменщика, уровень, емкость для цементного раствора, шнурок.

Для чего нужен кессон. Особенности его конструкции

Изначально такой элемент как приямок использовался только для проведения обслуживающих и ремонтных работ. Со временем его функционал расширился, теперь кессон решает и другие важные задачи:

защищает оборудование от перемерзания;
плотно закрывает устье скважины, предотвращая попадание внутрь осадков и грунтовых вод;
хранит всё необходимое оборудование – насос, запорную арматуру, фильтры, автоматику и др.;
позволяет подключить напорную магистраль к водопроводу.

Чтобы кессон был надежным, нужно обратить внимание на следующие моменты:

Стену и крыши необходимо делать прочными. Они должны выдерживать наружное воздействие.
Желательно позаботиться о теплоизоляции приямка, например, с помощью пенопласта или вспененного полимера. Материалами утепляют крышу, а иногда и стены кессона.
Конструкция обязательно должна быть герметичной. Это защитит оборудование, которое находится внутри, а также позволит сохранять тепло.
Приямок оборудуют дверцей или люком, чтобы иметь доступ к скважине и технике для проведения профилактических и ремонтных работ.

Кессон

Кессон из железобетонных колец

Кессон из готовых железобетонных цилиндров возводится быстро. Поскольку каждое кольцо имеет значительный удельный вес, потребуется арендовать грузоподъемную технику и пригласить помощников.

Количество колец рассчитывается по глубине котлована. Их устанавливают друг на друга, скрепляя соединение раствором из песка и цемента. В этот состав необходимо добавить элементы для повышения его влагостойкости.

Днище и стенки котлована необходимо покрыть рулонным гидроизолятором, который крепится к верхнему краю кольцевого сооружения. В окружающем свободном пространстве производится отсыпка из песка или другого подходящего материала. Далее укладывается слой грунта. Последний этап — монтаж крышки люка. Ее необходимо обязательно утеплить вышеописанным способом.

Этапы монтажа кессонов своими руками

Монтаж монолитного бетонного кессона

Монолитный бетонный резервуар заливают таким образом:

На подготовленное основание устанавливают опалубку, отступив от стенок ямы оставленные 20-30 см. Можно выгонять каркас из досок постепенно (по 30 см) или сразу на всю высоту.
В опалубку устанавливают арматурную сетку.
Готовят раствор из цемента, песка и щебня в соотношении 1:3:5 соответственно. Сыпучие разводят водой до получения смеси сметаноподобной густой консистенции.
Готовый раствор порциями заливают в опалубку и аккуратно трамбуют металлическим прутом, чтобы выгнать остатки воздуха.
Как только резервуар полностью застынет, опалубку снимают и при помощи перфоратора делают в стенах отверстия под вывод кабелей, водопроводной магистрали. Все технические бреши заделывают цеметно-песчаным раствором.
Наружные стенки готового кессона обмазывают битумной мастикой.

Верх камеры можно обустроить при помощи деревянного щита, укрытого рубероидом либо залить монолитную плиту, установив сначала деревянную опалубку из прочных досок

В плите важно оставить отверстие под люк
