Кладка печи с водяным контуром для отопления

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

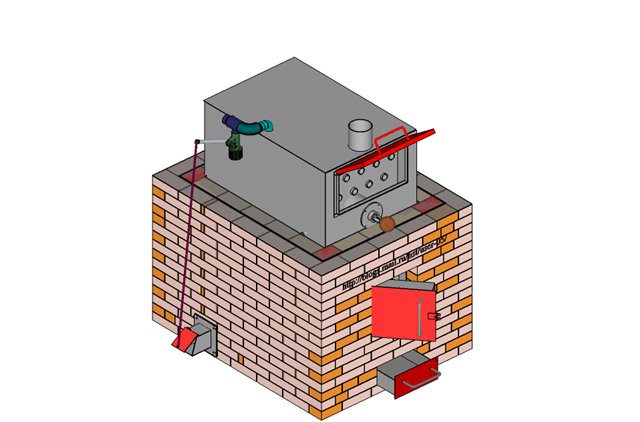

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.. Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

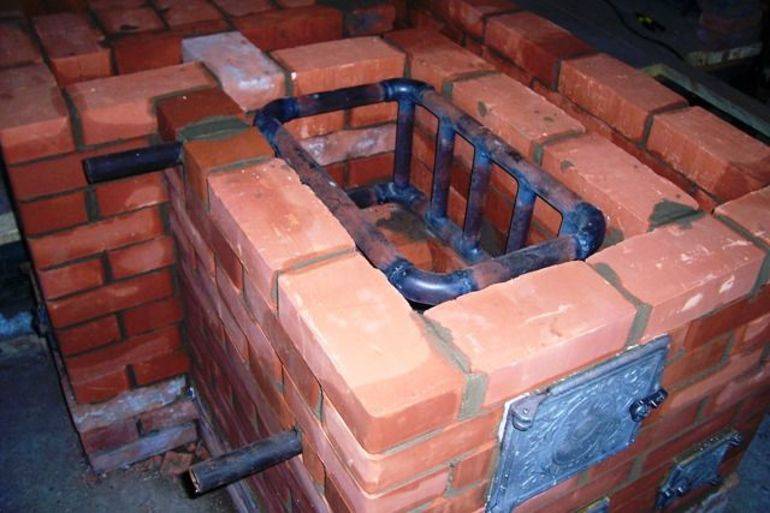

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

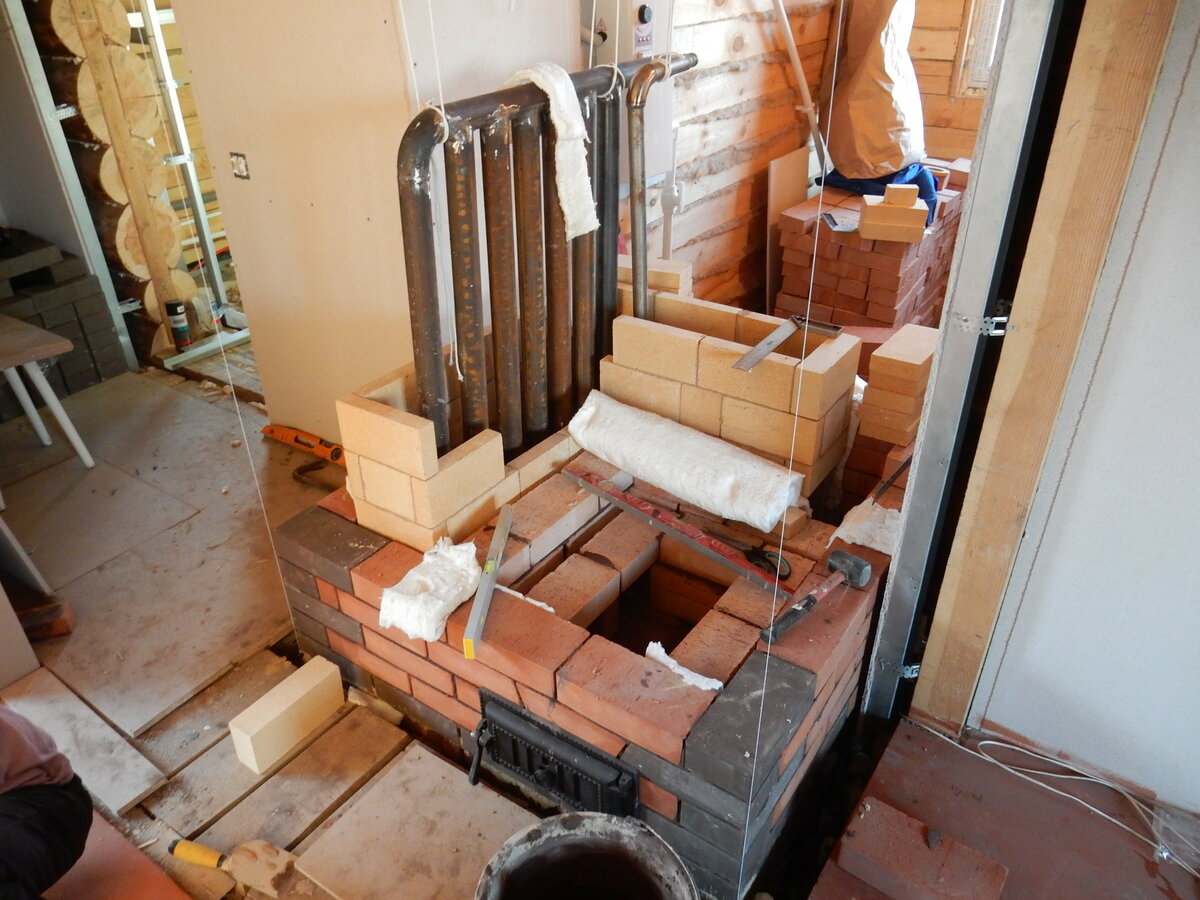

Самодельный водяной котел из чугунных радиаторов

Превосходный по своим качествам и эффективности котел может получиться из обычных чугунных радиаторов отопления. В качестве основы можно взять радиатор М-140. Его легко найти, ведь в больших количествах их вывозят в утиль при демонтаже и сносе большинства старых пятиэтажных зданий. Емкость каждой секции из таких радиаторов составляет 1,5 л воды, при этом площадь поверхности достигает 0,254 метра квадратных. В сборе, когда объединены 12 таких секций, получается уже объем жидкости в 18 литров и общая площадь поверхности – 3 кв. м. Далеко не каждый готовый котел, собранный из листового металла, может похвастаться такими параметрами при аналогичных габаритах. Производительности такого котла из радиатора может вполне хватить для отопления помещения площадью до 100 кв. м. Так что для обычной бани подойдет, еще и запас будет достаточно большой.

Перед использованием радиатора требуется некоторая его переделка. Сперва следует избавиться от картонных прокладок между секциями. Их лучше всего заменить на асбестовый шнур, пропитанный натуральной олифой с примесью графита. Так можно уберечь прокладки от прогорания при больших температурах.

Пока секции разобраны, их стоит промыть изнутри раствором соляной кислоты 6% концентрации, а после большим количеством воды. Так их можно очистить от большого слоя ржавчины и грязи скопившейся за долгие годы эксплуатации.

Порядок сборки радиатора повторяет процесс разборки, только уже в обратном направлении. Для соединения секций используются ниппели, снабженные правой и левой резьбой каждой из сторон. Таким образом, секции как снизу, так и сверху, одновременно притягиваются прокручиванием ниппеля. Как только остается зазор в 2 см между секциями, наматывается асбестовый шнур с пропиткой и окончательно затягиваются ниппели.

Закончив сборку всего радиатора и дождавшись высыхания олифы, следует проверить герметичность стыков, подав в радиатор жидкость под давлением. Только так можно обезопасить себя от возможных протечек в процессе эксплуатации при немалых температурах печи.

Присоединение труб для подачи и обратки лучше всего выполнить по диагонали радиатора. Таким образом, вода будет равномерно проходить по всему новому котлу. Два оставшихся отверстия следует закрыть заглушками. Трубы лучше взять дюймовые. С одной стороны радиатора будет правая резьба и проблем с подключением не возникнет. С другой, где резьба левая лучше использовать ниппель и муфту со сгоном.

Располагать такой самодельный котел следует не в топку, где горят дрова, а в камеры дымохода, которые находятся непосредственно за камерой топки. Так как радиаторы используются чугунные, следует их нагревать не пламенем, а горячими газами, которые отводятся от топки.

Радиатор лучше расположить так, чтобы трубы выходили из него перпендикулярно полу, также подвод обратки опускается ниже пола в подпольное пространство. Так можно достигнуть лучшей естественной циркуляции воды при нагреве.

При сборке секций можно поэкспериментировать, чтобы улучшить конструкцию полученного котла. В результате должно получиться нечто похожее на изображение показанное ниже. Так там показаны примеры расположения котла и способы его подключения. Опять-таки не стоит забывать, что в случае с чугуном располагать котел следует в дымоходе.

Установка котла для кирпичной печи

Полезные советы и общие рекомендации экспертов

В некоторых помещениях приходится встраивать печи в нишу или устанавливать на прямоугольные / квадратные основания. Для этого потребуется выполнить разметку и залить фундамент. После сборки корпуса с учетом порядовки закрепить дверцы, топочную камеру, варочную поверхность и прочие элементы.

Во время первого протапливания нужно накалить печь до максимума. Это позволит оценить ее работоспособность и эффективность.

Чертежи будущей печки можно создать своими руками либо заказать у профессионалов. Если у вас отсутствует опыт в проектировании, лучше доверить работу специалистам. Они предложат готовые схемы с учетом ваших требований.

Принципы функционирования отопления

Отопление на основе печи с водяным контуром работает по принципу теплообмена. В топке печи от горячего воздуха нагревается вода, находящаяся в контуре. Она поднимается вверх по трубе и направляется в отопительную систему. Попадая в радиаторы (батареи), теплоноситель отдает свою тепловую энергию, а охлажденная жидкость обратно поступает в печной контур. Так обеспечивается замкнутый цикл системы.

Выделяется 2 основных типа данного отопления:

1. Самотечная система. В соответствии с физическими законами, нагретая вода поднимается вверх и самостоятельно устремляется в отопительную разводку, освобождая место для уже охлажденной жидкости. Такая система способна хорошо функционировать при небольшом количестве радиаторов и малой общей длине трубопровода.
2. Принудительная система. В радиаторах и по мере продвижения по трубам водный поток испытывает значительное сопротивление, что тормозит его. В разветвленных и достаточно длинных системах собственного давления часто оказывается недостаточно, а потому приходится к обеспечению принудительного движения теплоносителя. Для этого устанавливается электрический насос (чаще всего в обратной трубе).

Конструктивные особенности печи

Печь для водяного отопления отличается от обычной тем, что в нее встраивается водяной контур (теплообменник). Он содержит 2 патрубка: сверху — для подачи горячей воды в систему, снизу — для подключения обратной трубы с охлажденной жидкостью. Печь своим устройством должна обеспечить разогрев теплоносителя, проходящего по трубам.

Эффективность работы печи обеспечивается правильным выбором конструкции контура и места его расположения, с учетом следующих особенностей:

1. Конструкция. Печной теплообменник может изготавливаться из листового металла в форме емкостей (котлов), круглых или профильных металлических труб, сложных металлических конструкций (например, отопительная батарея).
2. Материал. Водяной контур изготавливается только из металла. По прочности и коррозионной стойкости идеально подходит чугун, но он сложен в обработке. Чаще всего используются стальные трубы или листы. Нельзя использовать в топке печи медь, т.к. ее температура плавления менее 1100ºС, а кратковременный разогрев в печи на дровах возможен до 1200ºС.
3. Размеры. Объем и протяженность контура должны обеспечивать горячей водой всю отопительную систему, с учетом постепенного ее охлаждения в каждом радиаторе. Точный расчет размеров теплообменника провести достаточно сложно, а потому этот процесс доверяется специалистам. Оценить размеры можно по необходимой мощности системы отопления. Практика показывает, что достаточная мощность обогрева составляет 1,1-1,3 кВт на каждые 10 м² площади помещения при стандартных потолках (высота 2,7-2,8 м). Теплообменник же в среднем отдает 6-8 кВт энергии с каждого своего 1 м² площади.

Также важно расположение контура в печи:

1. Самый эффективный разогрев теплоносителя обеспечивается при размещении контура непосредственно в топочной камере. Такой вариант монтируется при возведении новой печи или капитальной реконструкции с полной разборкой.
2. Для повышения долговечности теплообменника его можно отделить от топки тонкой перегородкой с хорошей теплопроводностью. В этом случае устраняется прямой контакт с открытым пламенем, и снижаются требования к материалу обменника. В таком случае для разогрева потребуется больше тепловой энергии.
3. Можно использовать значительную тепловую энергию отводящегося дыма. Установка контура в системе дымохода позволяет устранить необходимость уменьшения полезного объема топочной камеры.

Для обустройства водяного отопления используются печи разного типа. В частных домахпопулярны кирпичные печи с встроенным водяным контуром. В небольших домах можно использовать пиролизные печи длительного горения. В наше время можно просто установить покупную, готовую печь с водяным контуром.

Особенности дровяного котла отопления с водяным контуром

Правильный котёл обладает следующими характеристиками:

1. Безопасность. Стенки и дверца котла не должны нагреваться выше 150 °C.
2. Лёгкость эксплуатации. В конструкции котла не допускается «заумных» систем, большого количества задвижек.
3. Долговечность. Печь должна служить без ремонтов длительное время.
4. Управляемость. Интенсивность пламени регулируется не только количеством дров.
5. Эффективность. По максимуму использовать тепло от сгорания топлива.

Для того, чтобы построить котёл есть два пути — постройка нового или встраивание теплообменника в уже имеющуюся печь.

Кирпичная печь-котёл состоит из:

• Топливника — в нём сжигаются дрова, которые греют теплоноситель.
• Теплообменника — где циркулирует теплоноситель, который отдаёт жар из камеры сгорания к батареям.
• Дымовых каналов — они служат для удаления продуктов горения.
• Фурнитуры — дверцы, поддувало, колосниковая решётка, шиберы или вьюшки.

В практике встречаются различные виды организации твердотопливных печей-котлов.

1. Топливник, вокруг которого смонтирован теплообменник. Продукты горения уходят прямо в трубу. Преимущества этой схемы — простота и дешевизна. Сложить такой котёл сможет человек, не обладающий навыками каменщика. Температура теплоносителя быстро набирается и падает в зависимости от интенсивности пламени, поэтому возле котла приходится постоянно дежурить.
2. Теплообменник также смонтирован в топку котла, но продукты горения двигаются дальше по дымовым каналам. Этот прибор работает не только как котёл, но и как обычная отопительная дровяная печь. Это повышает КПД.
3. Топливник и теплообменник в печи разделены. Теплообменник находится на пути движения горячих газов, и эффективно забирает у них температуру. Эта схема воплощена в колпаковых печах. И.В. Кузнецов развил теорию «горячего ядра», размещение теплообменника в этой точке повышает КПД котла.

Помещение котла в печь

Самым лучшим вариантом печи станет тот, который предусматривает кладку и при этом встраивается уже заранее подготовленный котел. Тогда печь с котлом водяного отопления будет иметь некоторые особенности в своей конструкции, обеспечивающие более высокую степень эффективности и небольшие размеры.

Кладка кирпича для печки с котлом своими руками включает в себя такие этапы:

• Закладка бетонного фундамента с армированием.
• Кладка производится с использованием песчано-глиняного раствора. Хорошо будет если песок с глиной замочить в воде на ночь. Таким образом, растерев глину с песком и оставив их на ночь, они лучше перемешаются, а смешивать необходимо две порции песка к одной порции глины.
• На фундамент необходимо выложить гидроизоляцию, самым практичным вариантом будет рубероид .
• Слой раствора необходимо распределить равномерно своими руками на гидроизоляцию и при этом использовать уровень. Только после этого начинается кладка первого ряда кирпичей.
• Первым следует сформировать контур самого поддувала и установить дверцы для него. Потом сверху на несколько рядов кладки кирпичей поместить решетку, которая разделяет поддувало и топку.
• Во время формирования топки своими руками необходимо учесть размеры котла и подготовить зазоры, которые должны быть между внешними стенками самого котла и кладкой по всему периметру топки. В первом ряду кирпичей по периметру топки необходимо сделать бортик для того, чтобы установить уголок. На этих уголках будет закрепляться котел. Стоит помнить и про проемы по бокам топки для того, чтобы вывести трубы для подачи и обратки.
• Кладка стенок дымохода своими руками должна предусматривать формирование каналов для того, чтобы рассеивалось лишнее тепло, и можно было сбрасывать золу и гарь.
• В конце всей работы, которую вы выполняете своими руками, следует выкладывать дымоход. После окончания всех работ вы можете подключить систему отопления к котлу и проверить ее работоспособность.

Изготовление котла для водяного отопления Система отопления с двухконтурным котлом Отопление дома воздухогрейным котлом Схема и этапы подключения газового котла отопления к системе отопления

Как вам статья?

Мне нравитсяНе нравится

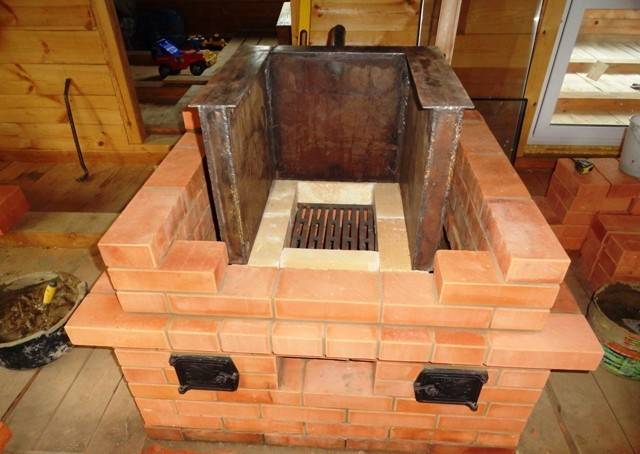

Кладка топки и монтаж вертикального теплообменника

Змеевик котла монтируется на надежном основании из бетона. Но сначала на фундаменте нужно своими руками выложить зольник (поддувало), на котором будет стоять колосник. Установив теплообменник, приступают к кладке стенок топки из шамотного или печного камня. Толщина стенок равняется половине кирпича. Устанавливаются дверки:

1. Внизу у решетки колосника. Через нее чистят топливник от золы, а также используют для розжига.
2. Через верхнюю загружают топливо и тоже используют для удаления золы.

Твердое топливо допускается закладывать в котел в любом положении. Конструкция котла увеличивает время сгорания и уменьшает теплопотери. Высота дымохода от основания печи должна быть не менее 5 м.

Рекомендации к проведению строительных мероприятий

При сооружении печи с варочной поверхностью и водяным контуром необходимо придерживаться следующих нормативов:

• Печку и ближайшие поверхности нужно отделить безопасным расстоянием. Перед топкой в этих целях дополнительно устанавливается металлический лист, защищающий пол и перегородки.
• Чтобы кладка была максимально прочной, проводят армирование каждого 4-го кирпичного ряда металлическими штырями.
• В качестве монтажной смеси применяют глиняный раствор средней пластичности. Скатанный из него небольшой шарик при ударе о пол не должен трескаться и рассыпаться.
• Дымовая труба должна иметь высоту не менее 5 м: наличие оголовника является обязательным условием. Этот элемент призван защищать дымоход от климатических осадков и засорений. Кроме того, он способствует усилению тяги и украшению постройки.

Возведение своими руками печи для дома с котлом обычно не вызывает особенных сложностей. Довольно часто можно встретить металлические конструкции, не уступающие кирпичным с точки зрения внешней эстетичности. Такое изделие способно в значительной мере украсить жилищный интерьер. Для сооружения кирпичных печей подбирается особый строительный материал. Лучший вариант – керамические красные кирпичи обожженного типа. Их отличает равномерный цвет и металлический звук при простукивании.

Этапы устройства печи

Кладка печи своими руками, как правило, начинается с устройства фундамента. Его отличие от фундамента под стены кардинальное. Отделяются они зазором в 50 мм (ширина), который засыпается песком.

Работы проходят в следующем порядке:

Схема кирпичной печи для бани.

• вначале готовят своими руками котлован. Бут, щебенка и битый кирпич закладываются слоями в яму. Ширина каждого слоя варьируется от 0,15 до 0,20 м. Затем материал трамбуют и послойно проливают цементным раствором;
• затем укладывают кирпич в 2 ряда, не забывая использовать раствор цемента. Сверху застилают гидроизоляционный слой из пергамина, толи или рубероида;
• в итоге делают несколько рядов кирпича на растворе из глины. Готовый правильно выполненный фундамент поднимается над полом на несколько сантиметров.

Как сделать своими руками

Печь в частном доме должна быть соединена с дымоходом

Чтобы обогреть дом в зимние холода, систему отопления можно соорудить самостоятельно. Для изготовления печи с теплообменником для отопления нужно соблюдать порядок:

1. Изготовление печи из листового материала. Подготовленные элементы свариваются между собой под углом в 90 градусов. Исключение составляет передняя стенка. Низ аппарата должен располагаться на расстоянии минимум 20 см от пола.
2. Пространство между топкой и поддувалом отделяется колосниковой решеткой.
3. Подготовка навесов и установка дверцы.
4. Монтаж дымохода. Он устанавливается в верхней части конструкции.
5. Подготовка емкости для жидкости и ее фиксация.

После подключения устройства к системе его следует проверить на наличие дефектов. Конструировать и эксплуатировать печь нужно, соблюдая правила безопасности.

Чугунные радиаторы в роли котла

Можно встроить в кирпичную печь старые радиаторы, и они будут выполнять функцию котла. Чугунные встроенные водогрейные элементы имеют свои особенности, например, чугун не очень хорошо реагирует на открытый огонь. Тем не менее, такой метод используется, причем довольно широко. Можно использовать радиатор М-140, который легко можно найти на местах сноса пятиэтажных домов. Если сварить дюжину секций, получите нагреватель, площадь которого 3 кв.м и 18 л емкости. Плоский котел с такими же характеристиками потребовал бы очень много места. Такие котлы могут обогревать большие площади.

Перед тем как радиаторы будут свариваться вместе, их необходимо разобрать, очистить от грязи и тщательно промыть горячим 6 %-м раствором соляной кислоты. Затем вновь ополоснуть водой. Потом сменить картонные прокладки, находящиеся между секциями, поскольку они попросту сгорят. Используйте вместо них асбестовый шнур с пропиткой из порошка графита и натуральной олифы.

Собирать элементы радиатора следует в определенной последовательности. В соединяемые секции ввернуть ниппели со своей правой и левой резьбой, затем намотать на них пропитанный шнур из асбеста и затянуть оба ниппеля ключом, следить, чтобы не было перекоса секций. После соединения двух секций можно присоединить третью, затем спрессовать радиатор ради проверки качества сборки. Теперь можно монтировать стояки.

По диагонали можно расположить вход холодной и выход горячей воды. Другие два отверстия могут заглушаться пробками, чтобы обеспечить циркуляцию воды через полный объем. Радиатор необходимо вмонтировать в дымовой канал, расположенный позади топки. Это поможет избежать контакта чугуна с открытым огнем: котел будет нагреваться горячими газами.

Добиться повышения естественной циркуляции воды в таких печах можно, если провести трубу обратной линии через ее фундамент и пространство под полом, благодаря чему будет увеличена разница температур между обратной и горячей линией. Батарея в печи устанавливается с незначительным уклоном для выхода воздуха и попадания его в систему. Для чистки можно в самом дымовом канале встроить дополнительную дверцу.

5 Возведение своими руками

Для начала подготавливается проект, после чего делается согласно чертежам теплообменник, который должен в последующем монтироваться в печку. Собственно и печка возводится по его габаритам.

При проектировании нужно подумать, каким образом устройство будет располагаться в комнате. Место должно быть удобным для пользования и общедоступным.

После того как фундамент установлен, готовится кирпич для кладки. Он должен быть огнеупорным, без каких-либо сколов, повреждений и трещин. Также нужно предусмотреть в проекте месторасположение поддувала и камеры сгорания, дымоотвода, варочной поверхности. Последнюю можно и не монтировать, всё зависит от предпочтений хозяев дома.

Постройка происходит в определённой очерёдности:

1. 1. Для начала подготавливается раствор. Он состоит из воды, глины и песка. Такую смесь можно уже в готовом виде приобрести в специализированных магазинах, но опытные мастера делают её самостоятельно.
2. 2. Фундамент изолируется слоем плёнки или рубероида.
3. 3. Поверх укладывается равномерный слой раствора и кладутся первые ряды кирпича.
4. 4. Обустраивается топка и зольник. Точность кладки нужно проверить с помощью строительного уровня.
5. 5. Дальше фиксируется дверка и делается свод. Также монтируется дымоход. Для стен дымохода нужно использовать полукруглые кирпичи.
6. 6. На завершающем этапе происходит монтаж водяного контура. Подсоединяются трубы и батареи, ёмкость для теплового обмена. После этого заливается жидкость. Можно использовать обычную воду или подготовленные растворы.

Также при желании можно сделать декоративную отделку печи. Экономичное устройство печки можно сделать и самостоятельно. Такое устройство долговечное, имеет высокий коэффициент полезного действия, поэтому дом получит установку, независимую от централизованного отопления.

Принцип работы печки с водяными контурами

Теплоноситель нагревается в теплообменнике и расходится по радиаторам с помощью циркуляционного насоса

Принцип работы печи для дома с водяным отоплением заключается в нагреве теплоносителя в процессе сгорания топлива. После этого он распространяется по трубопроводу, от которого тепло отдается в окружающее пространство.

Теплообменник находится внутри печки. Использовать устройство можно в качестве главного источника тепла или дополнительного. Причем аппарат обеспечивает не только отопление, но и горячее водоснабжение. Такая печь более рационально использует и распределяет тепло.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

• строительный уровень;
• рулетка;
• мастерок;
• ведро;
• пассатижи;
• электродрель;
• сварочный инвертор;
• гаечный ключ;
• отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы

Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.
