Защита от возгорания
К этой формулировке относятся все поверхности, на которые устанавливаются светильники. Имеют следующие классификацию защиты:
Характеристика строительных материалов
Маркировки не имеют
Фиксация на невоспламеняющиеся поверхности
Фиксация на слабо воспламеняющиеся поверхности
Возгорание при температуре более 200°С, с небольшим опозданием
Фиксация на легко воспламеняющиеся поверхности
Мгновенное возгорание при температуре менее 200°С
Вся продукция, реализуемая в торговых точках, должна содержать полную информацию на упаковке. Степени защиты определяются самими производителями, согласно европейскому стандарту MEK-529.

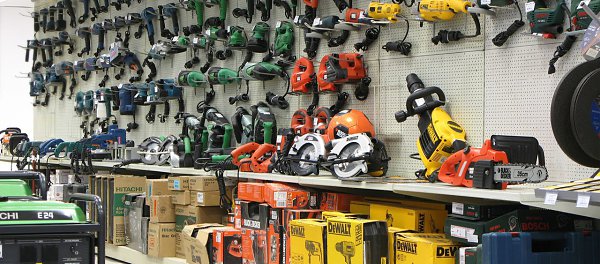

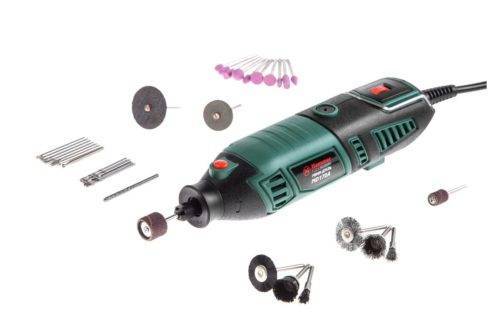

Наиболее востребованные разновидности
Рассмотрим востребованные виды инструмента в быту и на производстве. Каждый из них предназначен для определенного вида работ.
Есть много других видов электрооборудования: шлифмашины вибрационные, фрезеры, электрорубанки, отбойные молотки. У каждого – своя область применения, в которой инструмент будет наиболее эффективен.
Электроинструменты выпускается следующих классов:
0 — электроинструмент, у которого все детали, находящиеся под напряжением, имеют по крайней мере рабочую изоляцию и не имеют элементов для заземления, если эти изделия не отнесены к классу II или III.
0I — электроинструмент, у которого все детали, находящиеся под напряжением, имеют по крайней мере рабочую изоляцию, элемент для заземления и провод без заземляющей жилы для присоединения к источнику питания.
I — электроинструмент, у которого все детали, находящиеся под напряжением, имеет изоляцию и штепсельная вилка имеет заземляющий контакт. У электроинструмента класса I все находящиеся пол напряжением детали могут быть с основной, а отдельные детали — с двойной или усиленной изоляцией;
II — электроинструмент, у которого все детали, находящиеся под напряжением, имеет двойную или усиленную изоляцию. Этот инструмент не имеет устройств для заземления.
Номинальное напряжение — электроинструмента классов I и II должно быть не более: 220В — для инструмента постоянного тока, 380В — для инструмента переменного тока;
III — электроинструмент на номинальное напряжение не выше 50В, у которого ни внутренние, ни внешние цепи не находятся под другим напряжением. Электроинструмент класса III предназначен для питания от безопасного сверхнизкого напряжения.
Примечание. Если безопасное сверхнизкое напряжение получают путем преобразования более высокого напряжения, то это следует осуществлять посредством безопасного изолирующего трансформатора (разделительного трансформатора) или преобразователя с раздельными обмотками.
Как отличить профессиональный инструмент от обычного бытового инструментария? Этот вопрос порой ставит в тупик отечественного потребителя. Существует большое количество критериев, как отличить одно от другого.
Профессиональный электроинструмент
Обсуждать ручной инструмент не стоит. Как правило, каждый из них может оказаться в руках, как профессионала, так и любителя. В основном вышеуказанная проблема касается классификации электро-устройств.

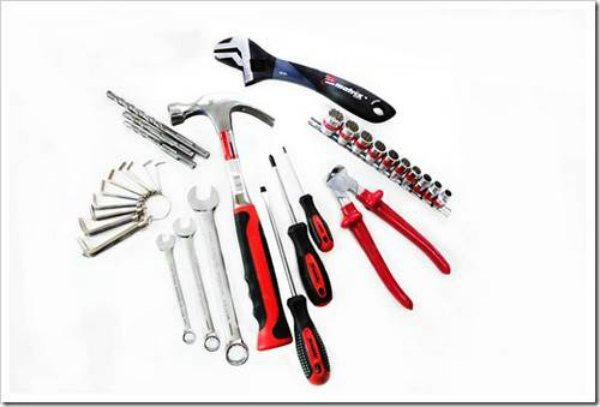

Ручной инструмент
Для выявления профессиональности дрели, электролобзика и прочих агрегатов разработаны методики определения принадлежности к той или иной группе инструментария. Основные отличия соразмеряются с классификацией по определённому признаку.
Группа 0
Что определяет этот класс электробезопасности оборудования? В таких устройствах есть только рабочая изоляция от переменного или постоянного тока. На случае его (тока) утечки заземляющего контакта не предусмотрено.
Тут открытые нетоковедущие проводящие элементы не соединяются ни с заземлением, ни с защитным проводником электропроводки. В случае когда таковую изоляцию пробьет, защиту человеку может обеспечить только окружающая среда — воздух, покрытие полов и проч. На корпусах устройств данного класса нет индикаторов опасного напряжения.
Таковые приборы допустимо использовать только в пространствах, где отсутствуют проводящие заземленные элементы в зоне нахождения людей, где нет условий повышенной опасности, куда запрещен доступ посторонних лиц.
Поэтому подобное оборудование необходимо устанавливать только в сухих пространствах и помещениях. Если опираться на рекомендации Международной электрической комиссии, то от использования электрооборудования класса 0 и вовсе следует отказаться. Почему?
При повреждении изоляции на нетокопроводящих элементах устройств может возникнуть напряжение, опасное для здоровья и жизни человека. Соответственно, такая угроза возрастает при эксплуатации оборудования класса 0 в сырых, влажных помещениях.
Примером может служить любой электроприбор в металлическом корпусе, не подключенным производителем к заземлению, — та же самая электроплита с открытыми нагревательными элементами. Еще один яркий пример — советские обогреватели, снабженные открытыми спиралями.

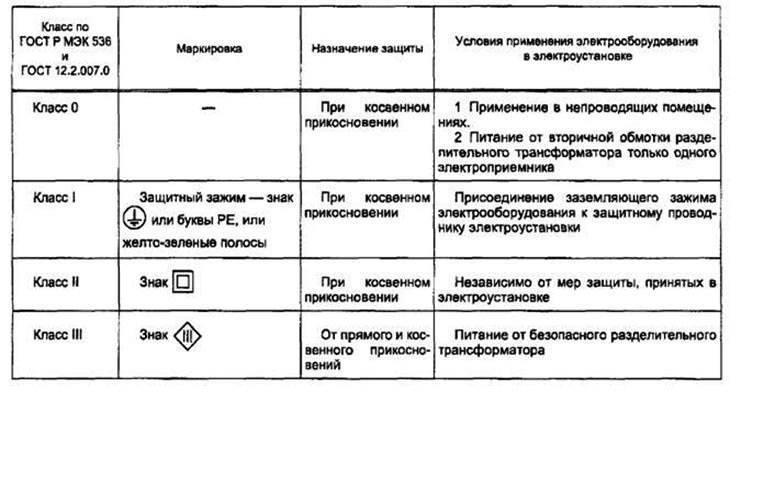

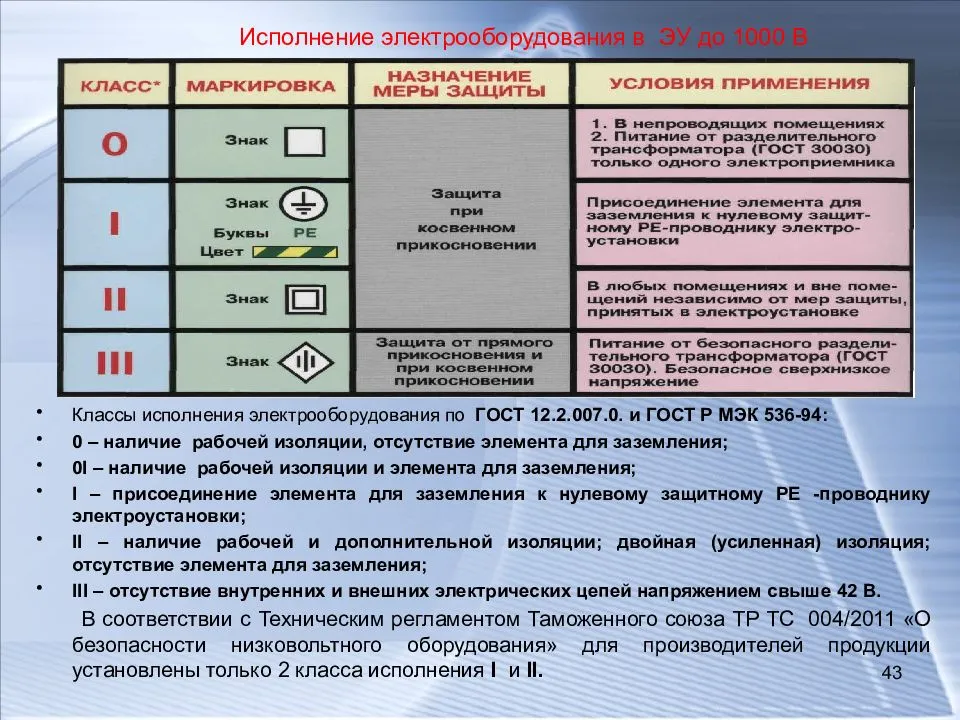

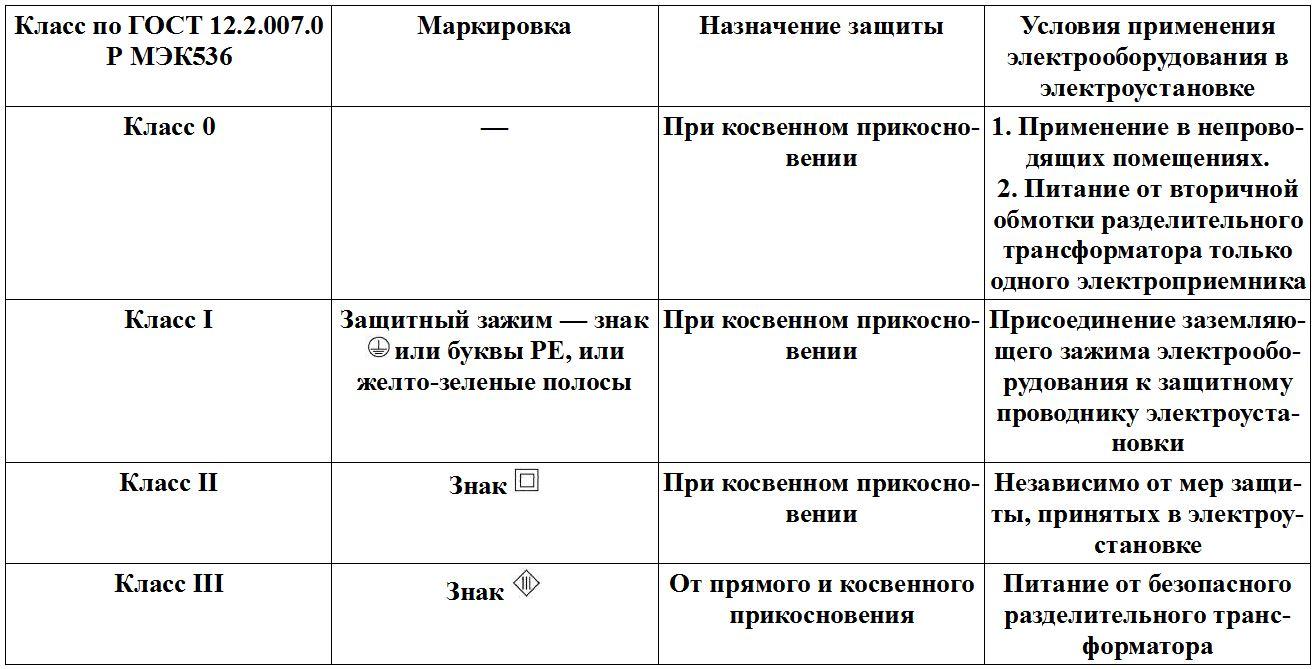

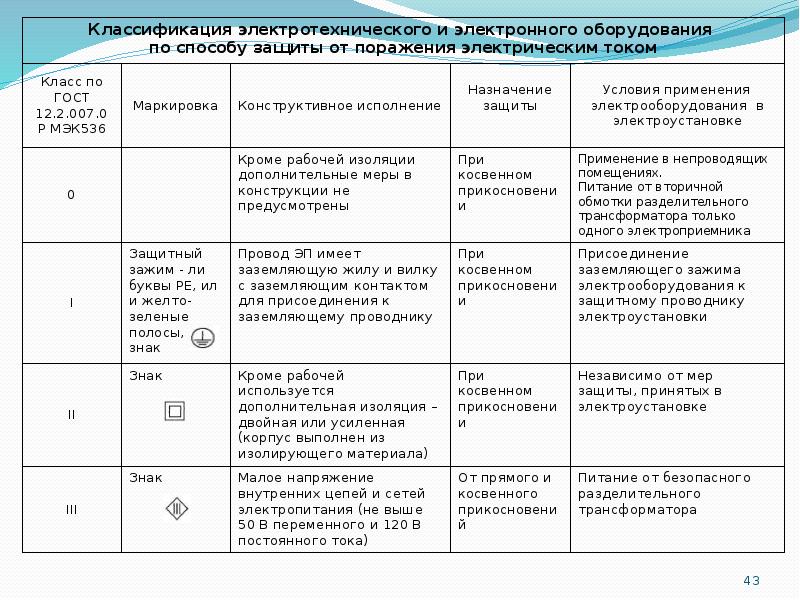

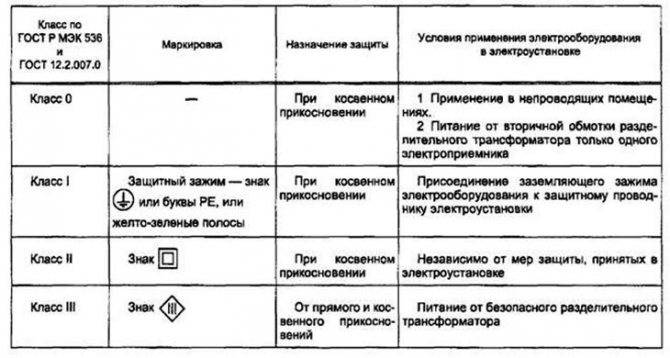

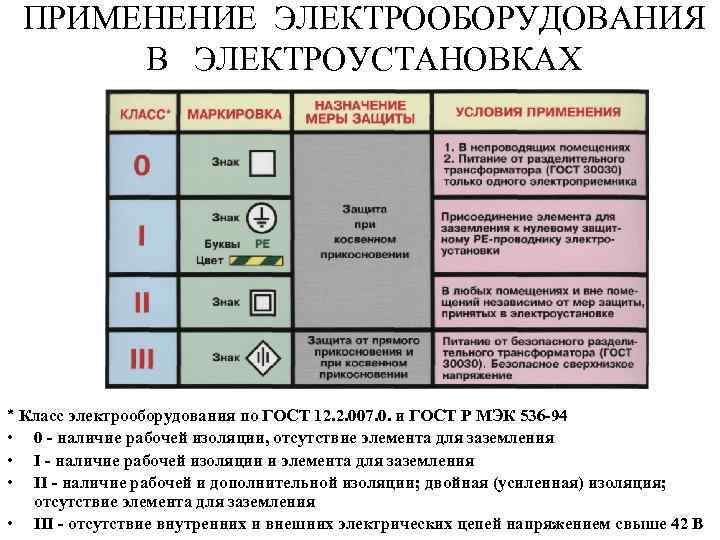

Классификация электроинструмента по классам электробезопасности
Электроинструменты выпускается следующих классов:
0 — электроинструмент, у которого все детали, находящиеся под напряжением, имеют по крайней мере рабочую изоляцию и не имеют элементов для заземления, если эти изделия не отнесены к классу II или III.
0I — электроинструмент, у которого все детали, находящиеся под напряжением, имеют по крайней мере рабочую изоляцию, элемент для заземления и провод без заземляющей жилы для присоединения к источнику питания.
I — электроинструмент, у которого все детали, находящиеся под напряжением, имеет изоляцию и штепсельная вилка имеет заземляющий контакт. У электроинструмента класса I все находящиеся пол напряжением детали могут быть с основной, а отдельные детали — с двойной или усиленной изоляцией;
II — электроинструмент, у которого все детали, находящиеся под напряжением, имеет двойную или усиленную изоляцию. Этот инструмент не имеет устройств для заземления.
Номинальное напряжение — электроинструмента классов I и II должно быть не более: 220В — для инструмента постоянного тока, 380В — для инструмента переменного тока;
III — электроинструмент на номинальное напряжение не выше 50В, у которого ни внутренние, ни внешние цепи не находятся под другим напряжением. Электроинструмент класса III предназначен для питания от безопасного сверхнизкого напряжения.
Примечание. Если безопасное сверхнизкое напряжение получают путем преобразования более высокого напряжения, то это следует осуществлять посредством безопасного изолирующего трансформатора (разделительного трансформатора) или преобразователя с раздельными обмотками.
Не нашли то, что искали? Воспользуйтесь поиском:
Лучшие изречения:Студент — человек, постоянно откладывающий неизбежность. 10617 —
91.146.8.87 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.
Отключите adBlock! и обновите страницу (F5)
очень нужно
Как принято классифицировать электротехнические инструменты с точки зрения безопасности? Как выглядит международная маркировка?
Для защиты человека от поражений электрическим током существуют специальные нормативы, а электротехнические изделия принято классифицировать следующим образом:
1. «Класс 0». Большинство бытовых приборов изготавливаются по этому классу, так как эти устройства предназначены для функционирования в помещениях, в которых нет повышенной опасности. К этой группе относят изделия, у которых есть рабочая изоляция и у которых не предусмотрено заземление. Их напряжение больше 42 В.
2. «Класс 01». У этих изделий есть заземляющий элемент и рабочая изоляция. При этом провод, который предназначен для подсоединения к источнику электропитания, не снабжен зануляющей жилой. Для заземления не рекомендуется применять различные болты и винты, которые используются для крепления самого изделия и его деталей.
3. «Класс I». Подобные изделия снабжены не только изоляцией и элементом для зануления, но и проводом электропитания, имеющим штепсельную вилку с контактом «земля» и заземляющую жилу.
4. «Класс II». В этом случае нет элементов заземления. Но для безопасности предусмотрена двойная или усиленная электроизоляция тех компонентов инструмента, которые доступны для прикосновений.
5. «Класс III». Такие изделия не подлежат заземлению. Они получают питание от источников, напряжение которых не превышает 42 В.

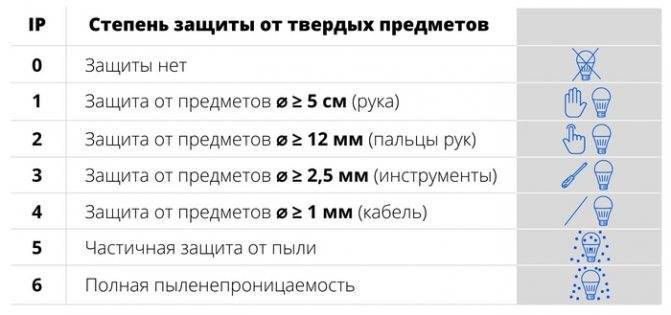

Существует и иная, международная маркировка, по которой можно также судить о степени защищенности электротехнических изделий от прикосновений к элементам, находящимся под напряжением. Такая классификация обозначается, как IP-XY, где под «х» подразумевают уровень защиты от проникновения извне чужеродных частиц, а под «у» — от попадания влаги. Но вместо самих X и Y указывают цифры:
— «0» — защита полностью отсутствует;
— «1» — предохранение от контакта с частицами, диаметр которых превышает 50 мм, и от случайного проникновения руки;
— «2» — защита от попадания инородных тел, диаметр которых свыше 12 мм, и от контакта с пальцами;
— «3» — изоляция от попадания частиц, диаметр которых превышает 2.5 мм (например, отвертка);
— «4» — предохранение от попадания инородных тел, диаметр которых больше 1 мм (например, проволоки);
— «5» и «6» — полная защита от проникновения пыли и инородных тел.
Любой электрический инструмент, который работает от тока, представляет риск для человека в процессе эксплуатации. Чтобы свести его к минимуму, была разработана классификация по ГОСТу. Она помогает мастерам точно определить, какой инструмент требуется для тех или иных работ. Благодаря этому обеспечивается дополнительная безопасность.

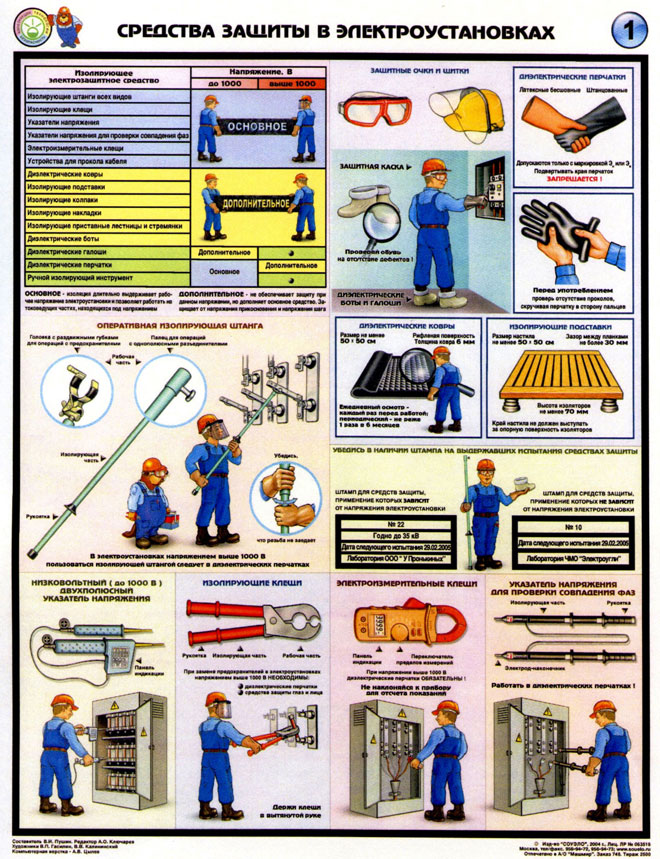

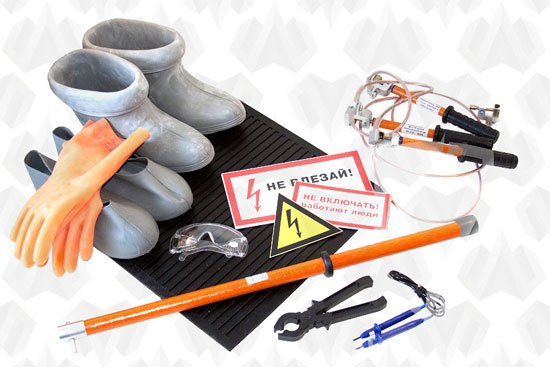

Электрозащитные средства: виды и требования к ним
По способу применения все известные защитные средства (ЗС) условно делятся на используемые одним человеком – средство индивидуальной защиты (СИЗ) и коллективные – конструктивно связанные с производственным процессом, оборудованием, помещением. По своему функциональному назначению и оказываемому ими эффекту они бывают:
- изолирующими или ограждающими;
- используемыми для высотных операций;
- экранирующими.
Изолирующие электрозащитные средства принято подразделять на два вида:
- Основные – изоляция которого длительно выдерживает рабочее напряжение электроустановки и позволяет работать на токоведущих частях, находящихся под напряжением.
- Дополнительные – дополняют основные, служат для защиты от напряжения шага и напряжения прикосновения, но сами по себе они не обеспечивают защиту от поражения электрическим током.
Предъявляемые к ним требования, как правило, определяются их прямым назначением (способностью выдерживать напряжение электроустановки). Помимо этого, они должны быть исправны и иметь отметку о последнем сроке испытаний. На резиновых изделиях не должно быть следов залежалости, а также видимых простым глазом порезов и проколов.
Изолирующие защитные средства для электроустановок с напряжением выше 1000 В
Этот тип защитного снаряжения и рабочего инструмента представлен следующими основными позициями:
- изолирующие штанги;
- изолирующие клещи;
- указатели напряжения;
- устройства и приспособления для обеспечения безопасности работ при измерениях и испытаниях в электроустановках;
- специальные средства защиты, устройства и приспособления изолирующие для работ под напряжением в электроустановках напряжением 110 кВ и выше.

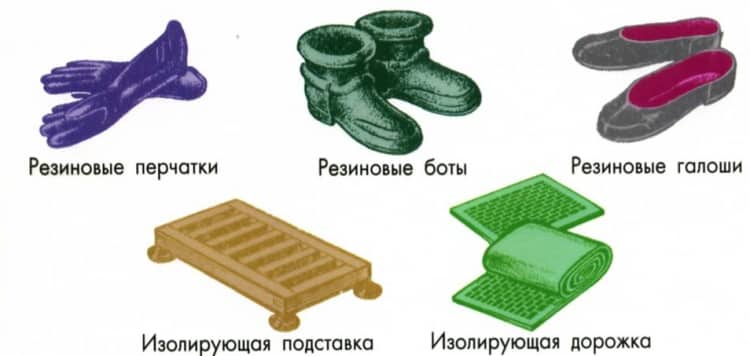

К разряду дополнительных относят:
- диэлектрические перчатки и боты, ковры и изолирующие подставки;
- изолирующие колпаки и накладки;
- штанги для переноса и выравнивания потенциала
- лестницы приставные, изолирующие стеклопластиковые стремянки.
Изолирующие защитные средства для электроустановок с напряжением до 1000 В
Для электроустановок с напряжением до 1000 В, можно выделить следующие основные наименования изолирующих ЗС:
- изолирующие штанги и клещи;
- указатели напряжения и электроизмерительные клещи;
- перчатки, изготовленные на основе диэлектрических материалов;
- специальные измерительные клещи (токовые);
- ручной изолирующий инструмент.
К дополнительным изолирующим защитным изделиям относят:
- изолирующие подставки и диэлектрические ковры;
- диэлектрические галоши;
- изолирующие колпаки, покрытия и накладки;
- приставные лестницы, изолирующие стеклопластиковые стремянки.
Классы электроинструмента по типу защиты: куда пропал 0 класс?
В процессе подготовки к очередной проверке знания норм и правил в области энергетического надзора многие специалисты стали обращать внимание на то, что в утвержденных тестовых заданиях фигурирует вопрос о классах электроинструмента по типу защиты и в качестве правильного ответа указываются всего три класса – I, II и III. При этом в вопросе есть отсылка к «Правилам по охране труда при эксплуатации электроустановок», утв
Приказом Минтруда России от 15.12.2020 № 903н (далее – Правила), где действительно упоминаются три класса электроинструмента. В Правилах отмечается, что класс переносного электроинструмента и ручных электрических машин должен соответствовать категории помещения и условиям производства работ с применением в отдельных случаях электрозащитных средств согласно требованиям, приведенным в таблице № 7.

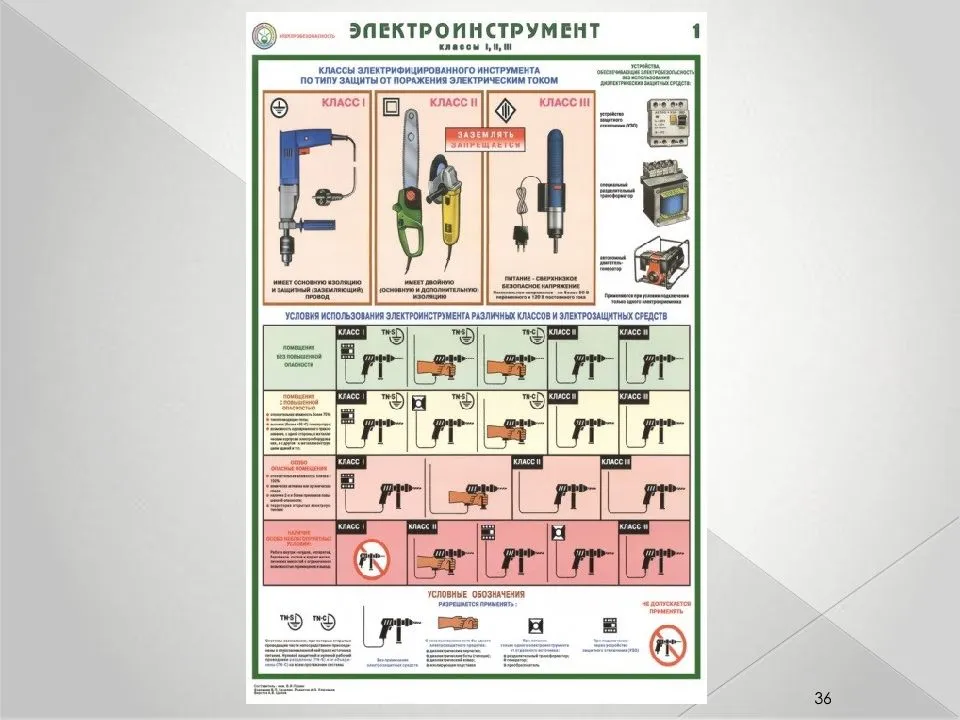

Условия использования в работе электроинструмента и ручных электрических машин различных классов
Место проведения работ
Класс электроинструмента
Условия применения электрозащитных средств
Помещения без повышенной опасности
При системе TN-S – без применения электрозащитных средств при подключении через устройство защитного отключения или с применением хотя бы одного электрозащитного средства. При системе TN-C – с применением хотя бы одного электрозащитного средства
Без применения электрозащитных средств
Без применения электрозащитных средств
Помещения с повышенной опасностью
При системе TN-S – без применения электрозащитных средств при подключении через устройство защитного отключения или при питании только одного электроприемника (машина, инструмент) от отдельного источника (разделительный трансформатор, генератор, преобразователь).
При системе TN-C – с применением хотя бы одного электрозащитного средства
Без применения электрозащитных средств
Без применения электрозащитных средств
Особо опасные помещения
С защитой устройством защитного отключения или с применением хотя бы одного электрозащитного средства
Без применения электрозащитных средств
Без применения электрозащитных средств
При наличии особо неблагоприятных условий (в сосудах, аппаратах и других металлических емкостях с ограниченной возможностью перемещения и выхода)
Не допускается применять
С применением хотя бы одного электрозащитного средства. Без применения электрозащитных средств при подключении через устройство защитного отключения или при питании только одного электроприемника от отдельного источника
Без применения электрозащитных средств

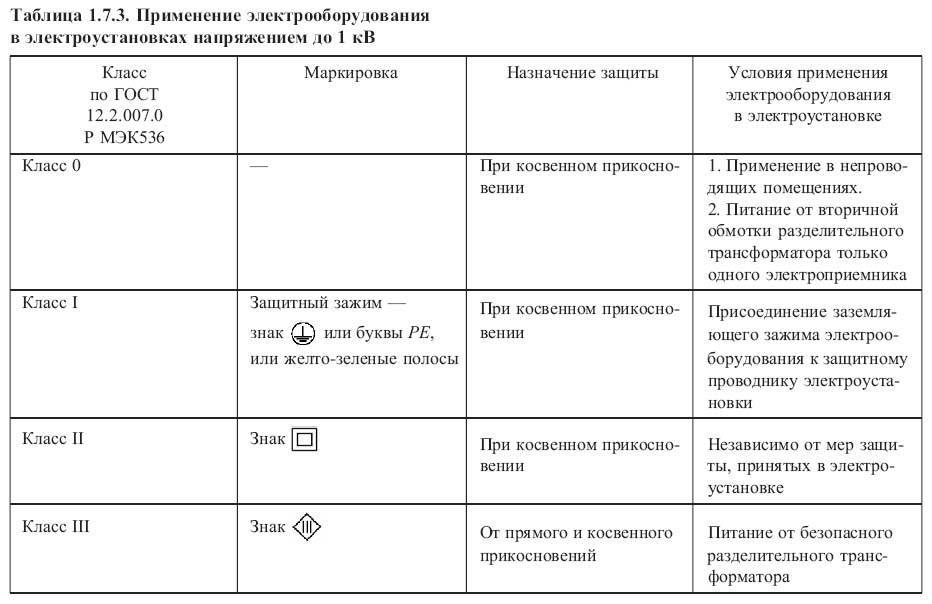

Однако в данной таблице речь идет не о классификации электроинструмента по типу защиты, а об условиях применения электроинструмента того или иного класса в различных помещениях и местах проведения работ. Классификация же электроинструмента в зависимости от способа осуществления защиты от поражения электрическим током приводится в «Правилах по охране труда при работе с инструментом и приспособлениями» (утв. Приказом Минтруда России от 27.11.2020 № 835н):
«0 класс – электроинструмент, в котором защита от поражения электрическим током обеспечивается основной изоляцией; при этом отсутствует электрическое соединение открытых проводящих частей (если они имеются) с защитным проводником стационарной проводки;
I класс – электроинструмент, в котором защита от поражения электрическим током обеспечивается основной изоляцией и соединением открытых проводящих частей, доступных для прикосновения, с защитным проводником стационарной проводки;
II класс – электроинструмент, у которого защита от поражения электрическим током обеспечивается применением двойной или усиленной изоляции;
III класс – электроинструмент, в котором защита от поражения электрическим током основана на питании от источника безопасного сверхнизкого напряжения не выше 50 В и в котором не возникают напряжения выше безопасного сверхнизкого напряжения».
Очевидно, что в соответствии с указанным документом электроинструмент подразделяется на четыре класса, а не на три, как можно подумать исходя из текста «Правил по охране труда при эксплуатации электроустановок». Все дело в том, что в данных Правилах не предусматривается производство работ в действующих электроустановках с применением электроинструмента 0 класса и данный класс в тексте Правил просто не упоминается. Заложниками этого нюанса и стали разработчики тестовых заданий.
Также можно вспомнить, что в утративших силу «Правилах по охране труда при эксплуатации электроустановок» (утв. Приказом Минтруда России от 24.07.2013 № 328н) в разделе 44 оговаривались условия применения электроинструмента классов 0, I, II, III.
Источник

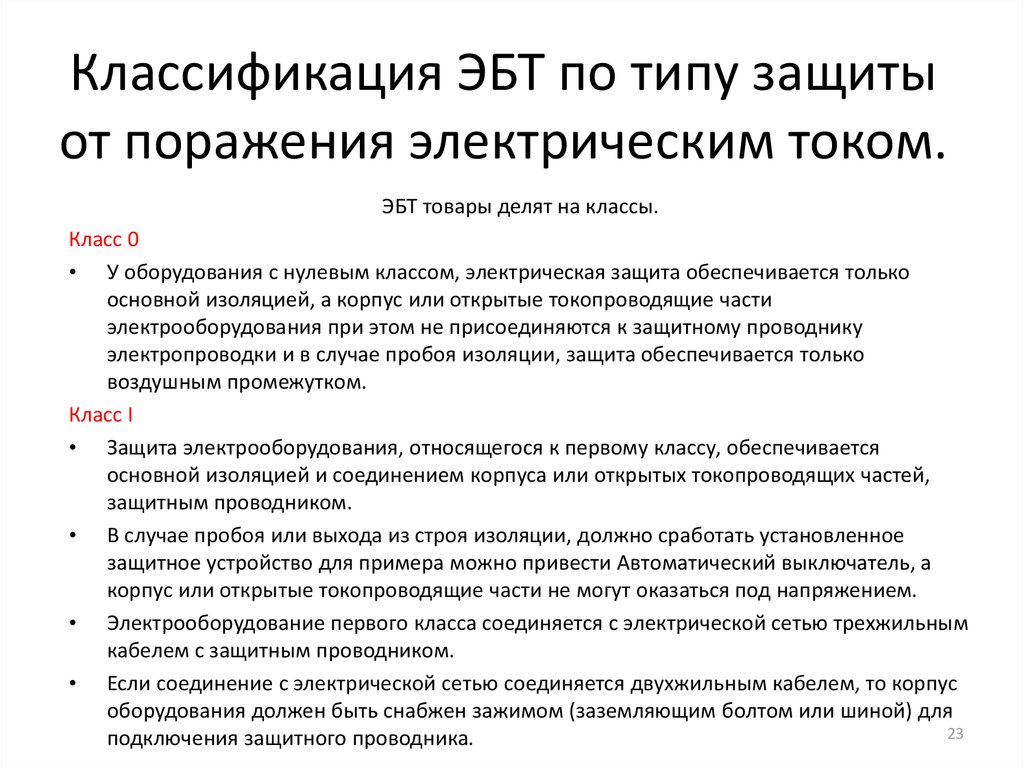

Классификация по степени безопасности
Разделение на классы электроинструмента и ручных электрических машин выполняется в зависимости от их уровня безопасности:
- «0». Для данного класса характерно наличие номинального напряжения. Заземление отсутствует. Имеется только рабочая изоляция. Предназначаются для помещений без повышенной опасности.
- «01». В наличии рабочая изоляция и заземляющее приспособление при отсутствии заземляющей жилы к источнику электропитания.
- «1». Электроинструмент 1 класса содержит рабочую изоляцию, заземляющее устройство, жилу в проводе и вилку «земля – контакт». Это компьютеры, стиральные машины, микроволновые печи. В руководстве по эксплуатации обозначено, что при соединении вилки со специальной розеткой, содержащей заземляющий контакт, применение такого электрооборудование не ограничено. При отсутствии заземления эти приборы приравниваются к нулевому классу.
- «2». Не содержит заземляющих элементов. Характерно двойное изолирование всех деталей, с которыми возможен контакт.
- «3». Электроинструмент питается при напряжении, не превышающем 42 В, и не нуждается в заземлении.
Чем руководствоваться при выборе
Выбирая электрооборудование того или иного класса защиты, необходимо принимать во внимание условия, при которых будет производиться эксплуатация. Например, для приборов, расположенных в сухом помещении комплексной трансформаторной подстанции будет вполне достаточно класса «0»
Соответственно, выбирая электроинструмент, следует отдать предпочтение, как минимум, классу «II»
Вместо заключения.
В завершении статьи приведем несколько интересных моментов, касательно класса защиты электрооборудования недалекого советского прошлого:
Отсутствие контура заземления в большинстве многоквартирных домов и промышленных помещений привело к тому, что электрооборудование первой группы почти не производилось. В качестве альтернативы широко применялось оборудование второй категории безопасности. Также были распространены изделия категории 01 с электрическим или механическим контактом под защитное заземление.
Практические все бытовое холодильное оборудование времен СССР относилось к категории «0», при этом условия эксплуатации относились к повышенной опасности. Через кухонные помещения проходят трубы газо-, водо- и теплоснабжения.
Электрооборудование, классифицируемое в качестве 1-й группы, обладает слабой рабочей изоляцией, это связано с тем, что оно предназначено для подключения к контуру заземления. Эксплуатация таких устройств без электрического соединения с шиной РЕ значительно опасней, за счет высокой разности номинальных токов, чем использование приборов категории «0».
Телевизионные приемники продолжают позиционироваться в качестве электроприборов II-й категории защиты. Но при этом у них имеются незащищенные токоведущие элементы конструкции, в частности различные виды разъемов
Правда, необходимо заметить, что в современных моделях изоляции высоковольтных цепей уделяется серьезное внимание, что практически исключает электрическую опасность при касании заземленных конструкций и ТВ-антенны. Попытка такого действия с телевизионным приемником эпохи СССР могла закончиться трагически

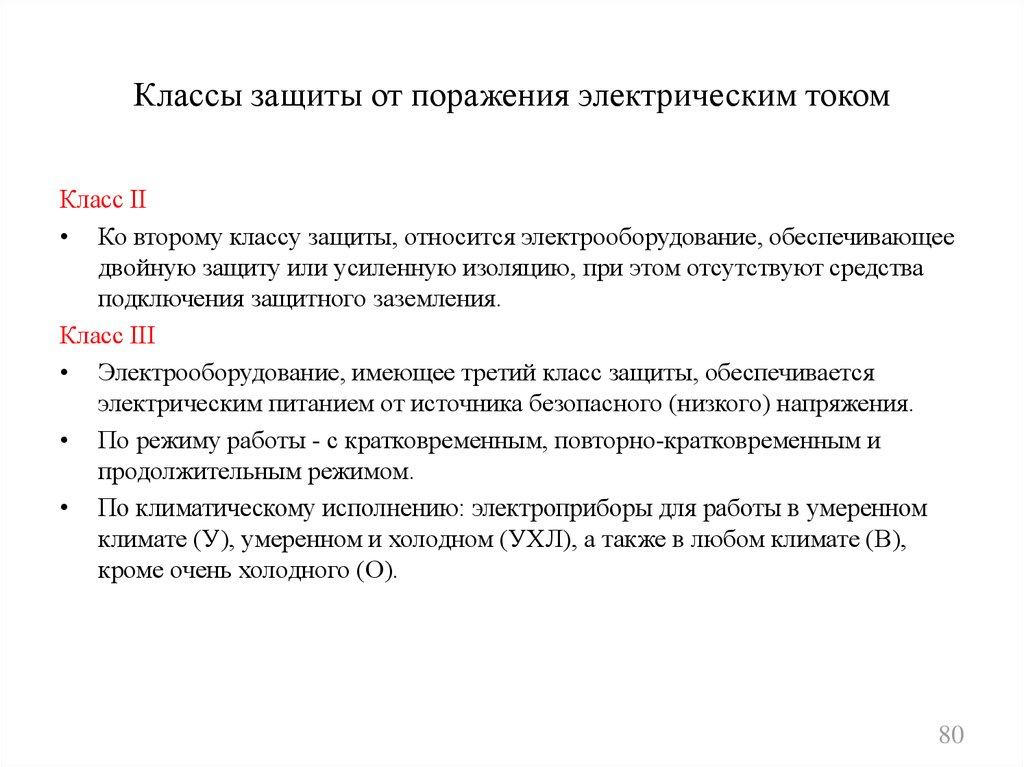

Классы защиты
Группы сделаны с зависимостью от характеристик определенного устройства и зоны использования.

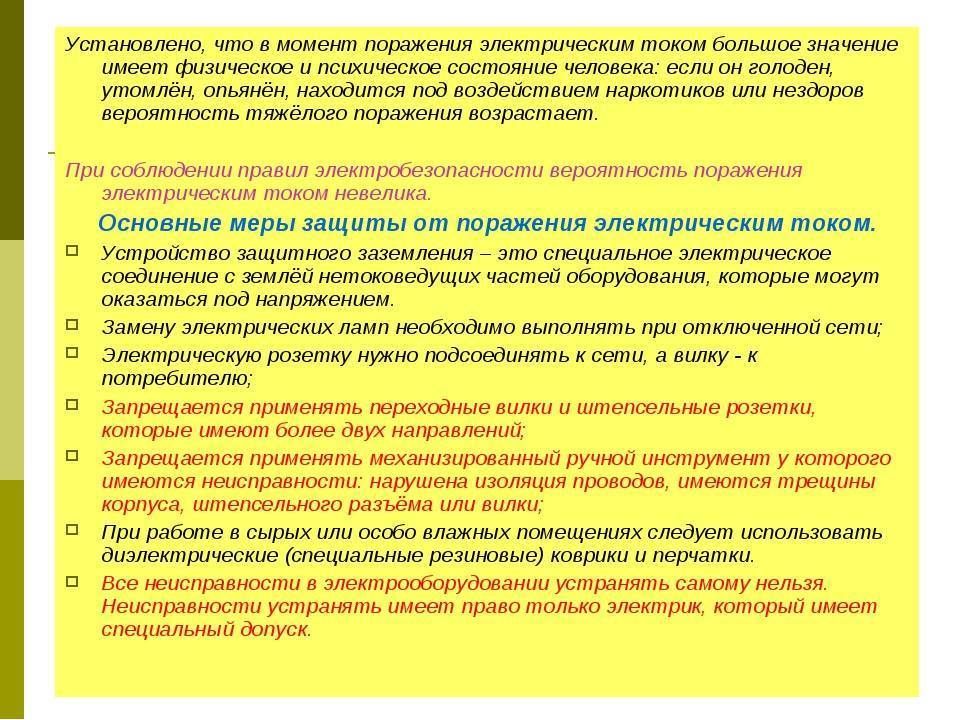

Электробезопасность
Для работы должны быть организованы особые условия.
Читайте: предназначение и разновидности, можно ли употреблять моторное
Как классифицируются электроинструменты по способу защиты от поражения электронным током — нормы помещений:
- Низкая степень угрозы — зона, где температура воздуха не поднимается выше 30 градусов. При всем этом нет частиц химэлементов.
- Помещения, где нет воплощения 1-го из критерий.
- Объекты, где завышенная влажность и температура воздуха поднимается выше 35 градусов.
Систематизация по мощности
Черта показывает на то, сколько по времени может без перерыва работать инструмент:
- Industrial. Это переносной инструмент, который работает 15 часов. Данные по электробезопасности весьма низкие.
- Heavy Duty. Аналогично, но вовнутрь не попадет вода и пыль.
- Profesional — самые высочайшие требования по сохранности.
Домашний электроинструмент Для бытового использования нужно получать инструменты из разновидности «Хобби» (от лат. Hobby). Они работают без подзарядки приблизительно 30 минут, и владеют высочайшим уровнем сохранности.
Как систематизируют по применению
Существует три группы:
- Инструмент для сотворения отверстий.
- Полировка.
- Распил материалов.
Отдельный тип — для вспомогательного инструмента.
По способу работы
В данной группы лишь два вида:
- Аккумуляторные изделия, также именуемые ручным инвентарем.
- Стационарные инструменты, которые работают от сети.

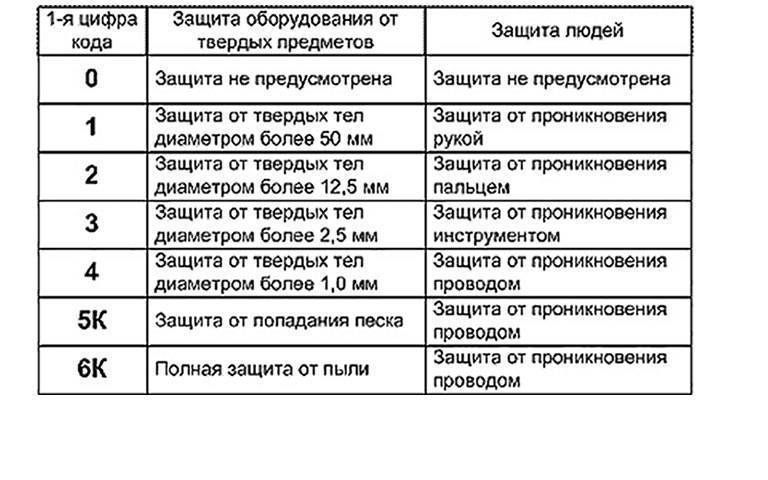

Проникновение вовнутрь корпуса разных предметов
Систематизация электроинструмента учитывает также прикосновения мастера во время работы:
- 0 — защита не требуется.
- 1 — защита от жестких предметов поперечником выше 50 мм и нет способности просочиться вовнутрь руками.
- 2 — поперечник 12,5 мм и защита от проникания пальцами.
- 3 — поперечник 2,5 мм и защита от проникания различных инструментов.
- 4 — поперечник 1,0 мм и защита от попадания вовнутрь проводов.
- 5К — полная изоляция от песка и проводов.
- 6К — изоляция от пыли и проводов.
Пункты важны для исследования, так как демонстрируют, где конкретно можно употреблять определенный устройство.
Систематизация по степени сохранности
Есть 3 типа сохранности:
- «0» — номинальное напряжение, непременно находится изоляция.
- «01» — в наличии высококачественная изоляция и заземление.
- «02» — доборная изоляция (двойная) в тех местах, где может быть соприкосновение.
- «03» — инструменты с красной мощностью (45 В).
Как систематизируют устойчивость к нагреву
Обозначения ведут латинскими знаками:
- Y — весьма маленький показатель (обмотка из шелка либо целлюлозы).
- А — предел 105 °С (та же обмотка, но с обработкой).
- Е — 120 °С (обмотка из смолы).
- C — 180 °С (обмотка выполнена из крепких материалов, посреди которых керамика, слюда, стекло).
Группы используют ко всем инструментам.

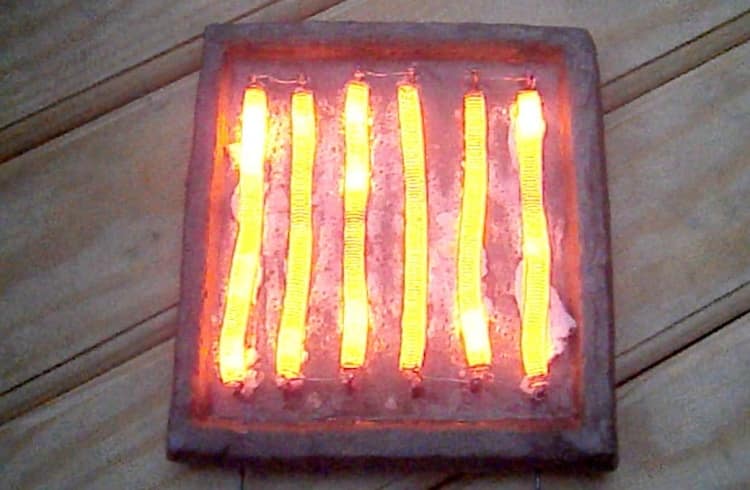

Стойкость изоляции при перегреве
Перегревание инструмента приводит к порче внутренних деталей Весьма принципиальный и суровый параметр, потому что конкретно он охарактеризовывает температуру, которую выдерживает электродвигатель при работе. К нагреву ужаснее всего устойчива целлюлоза и шёлк.
Читайте: Не торопитесь выкидывать коробку от тортика, с ее помощью можно создать хорошую вещь для сада
Переносные устройства
В данной группы имеются последующие виды:
- Нулевая — без заземления.
- 1-ая — с заземлением.
- 2-ая — имеет высочайший уровень изоляции.
К крайней группы относятся инструменты с маленьким напряжением.

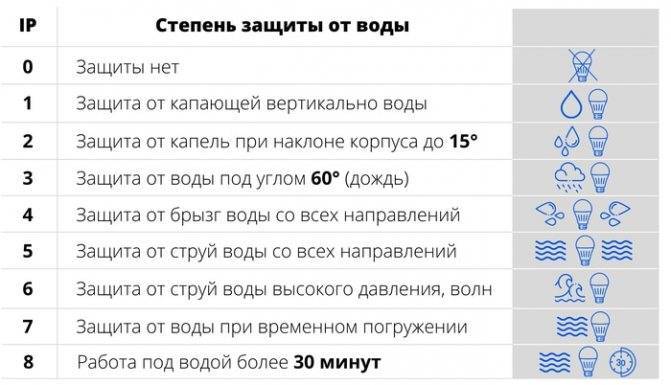

Как определяют степень защиты IP для светодиодных светильников
Уровень безопасности светодиодного светильника определяется в процессе испытаний, в которых тестируется, насколько его корпус защищает внутренние компоненты от проникновения каких-либо посторонних предметов или воды. К примеру, проверка прибора на влагостойкость.

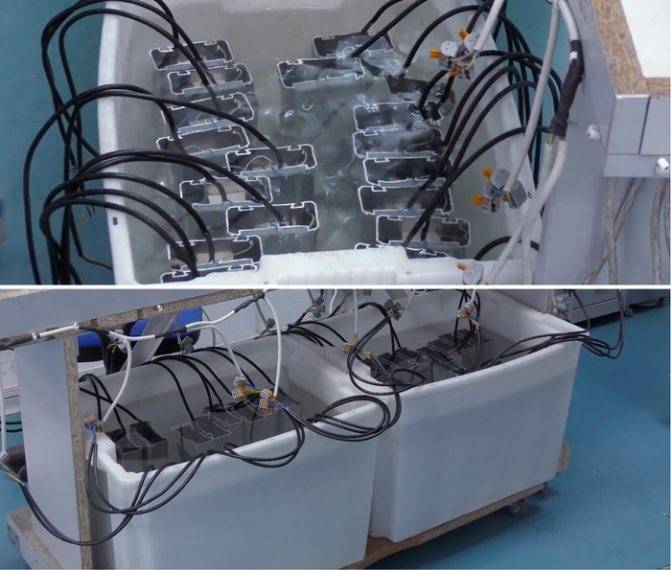

Проверка LED-светильников на влагостойкость IP68
Важный момент: как правило, класс защиты всего устройства определяется по наименее защищенному элементу. Но здесь возможны два варианта:
- Если блок питания не изолирован и имеет защищенность IP40, то оборудование никак не может иметь IP выше 40, допустим IP54.
- Однако, если блок питания IP20 изолирован и находится внутри устройства, как например в светильниках Армстронг, то прибор в целом может иметь защиту IP40.
Теперь более подробно рассмотрим, что значит каждая цифра в маркировке IPXX. Итак, первая цифра:
0-6: пылеустойчивость.
Эта цифра характеризуют уровень защищенности прибора освещения от проникновения внутрь твердых частиц. Например, таких, как: отвертка, проволока, кабель или пыль. Могут быть в интервале от 0 до 6, где 0 — минимальный уровень безопасности, а 6 — максимальный.
- 0 — LED-прибор не имеет защиты.
- 1 — защищен от предметов ⌀ ≥50 мм.
- 2 — ⌀ ≥12,5 мм.
- 3 — ⌀ ≥2,5 мм.
- 4 — ⌀ ≥1 мм.
- 5 — частичная пылезащита.
- 6 — полная пылезащита.
0-6: степени защищенности от твердых частиц Далее обозначение второй цифры в маркировке:
0-8: влагостойкость
Эта цифра говорит о влагоустойчивости LED-оборудования. Может быть в диапазоне от 0 до 8. Соответственно, 0 — это отсутствие защиты, а 8 — полная работоспособность оборудования под водой.
- 0 — светильник не защищен.
- 1 — защищен от капель, попадающих вертикально.
- 2 — капли при наклоне прибора до 15° не нанесут вреда.
- 3 — устойчивость к дождю.
- 4 — от брызг воды с любого направления.
- 5 — корпус такого устройства спокойно моется потоком воды.
- 6 — защита от воды высокого давления.
- 7 — допускается недолгое погружение устройства под воду на 0,15 — 1.00 м, но без его использования.
- 8 — эксплуатация оборудования в воде более 30 минут.
0-8: уровни влагонепроницаемости устройства Ещё один важный момент. Бывает такое, что в паспорте изделия или на коробке указан класс защищенности, например, IРХ7. Что это значит? Вообще, согласно ГОСТу буквой X обозначается отсутствие необходимости в нормировании этого параметра. Если проще, то производитель говорит, что устройство по определенным причинам не будет подвергаться такому воздействию. В то же время IРХ7 обеспечивает нам абсолютную влагостойкость, что также дает гарантию непроницаемости пыли.
Список классов защиты
Классификация производится с учетом подгрупп, поэтому список классов будет несколько длиннее.
Как уже упоминалось, для данного класса характерно наличие только рабочей изоляции от переменного или постоянного тока. Заземляющего контакта на случай утечки токов не предусмотрено. Оборудование данного класса допускается устанавливать только в сухих помещениях. Согласно рекомендации IEC (международной электрической комиссии), от использования оборудования класса 0, следует отказаться.
Это связано с тем, что при повреждениях изоляции на нетоковедущих частях оборудования может образоваться опасное для жизни высокое напряжение. Соответственно, угроза поражения электротоком увеличивается в сырых помещениях.
В качестве примера такого оборудования можно привести любой электроприбор, изготовленный в металлическом корпусе, неподключенном к заземлению.
Характерный пример оборудования класса 0 – электроплита с открытым нагревательным элементом
От предыдущего вида данная классификация отличается наличием предупреждающего знака на токопроводящем корпусе. Электрооборудование класса 00 допускается использовать в опасных помещениях, например, с повышенной влажностью. При этом технический персонал должен быть обеспечен резиновыми перчатками, ботами и ковриками и пройти инструктаж по применению средств индивидуальной защиты (далее СИЗ).
СИЗ от электротравматизма
В качестве примера оборудования класса «00» можно привести переносной бензиновый электрогенератор.
Отличие от двух предыдущих классов заключается в подключении линии через УЗО. При этом величина дифференциального тока должна быть не более 30,0 мА, а скорость срабатывания, не превышать 80,0 мс. При наличии СИЗ электрооборудование данного класса может эксплуатироваться в помещениях, относящихся к категории повышенной электроопасности.
Токоведущие части изолированы, но при этом на металлических элементах конструкции изоляция отсутствует. Защита реализована путем электрического или механического контакта с шиной PE, что обеспечивает выравнивание потенциалов и не допускает образование электрического заряда на металлических элементах при пробое изоляции.
Контакт с контуром заземления отображается специальным графическим символом (см. а на рис.1)
Обратите внимание, согласно принятым стандартам, заземляющий провод всегда имеет желто-зеленую расцветку изоляции

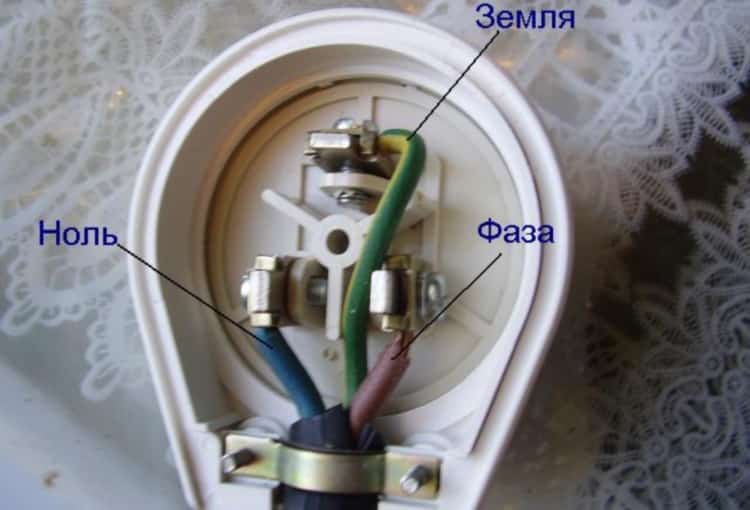

Обязательные условия для данного класса – наличие рабочей изоляции и защитного заземления. Как правило, последнее реализуется путем установки специальной вилки, где имеется механический контакт, обеспечивающий подключение к шине РЕ. Ниже представлен пример вилки прибора класса «I», используемой для подключения к источнику питания.
Подключение евровилки
Металлическая оболочка прибора, например, корпус электроинструмента и другие металлические элементы конструкции, подключаются к общему контуру заземления. В качестве примера такого оборудования можно привести практически всю бытовую электротехнику.
Основным отличием от предыдущего класса является обязательное наличие УЗО, с теми же условиями срабатывания, что приводились для класса 000. Оборудование категории «I+» допускается эксплуатировать в помещениях повышенной опасности. В качестве характерного примера можно привести накопительный водонагреватель (бойлер) или стиральную машину, установленные в ванной комнате.
Отличительная особенность электроустройств, относящихся ко второй категории защиты, заключается в двойном изоляционном покрытии токопроводящих элементов. При этом металлические детали, в частности, кожух, не подключаются к контуру заземления. Соответственно, на электровилке нет специального контакта для защитного заземления. Такой вид электрооборудования допускается использовать в помещениях, где влажность может достигать 85,0 %.
В цепи питания электрооборудования данного класса обязательно необходимо устанавливать УЗО. Подключение металлических элементов к контуру заземления не производится, соответственно, в вилке не предусмотрено наличие контакта РЕ. Имеется небольшое отличие в графическом обозначении группы «II+», оно проявляется в виде значка «+», расположенного в двойном квадрате.
Графическое обозначение класса защиты II+
Указанная классификация принята для электрооборудования, запитанного через понижающий трансформатор. Приборы класса III работают от 36 или 42 вольт (переменного или постоянного напряжения, соответственно). Отказ от опасных напряжений можно назвать стандартом электробезопасности.

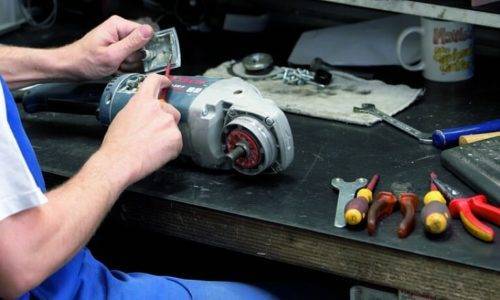

Классы ручного электроинструмента
Такие приборы отличаются наличием кабеля питания. Такой кабель защищен от перегиба жил и изолирован от контакта с прибором. В данной категории выделяют три разновидности защиты от удара током устройствами для ручного применения.
- Кабель у первого класса безопасности имеет нулевую жилу, соединяющую вилку с корпусом предмета. Такое оборудование не разрешено для домашнего применения и подразумевает осторожные действия с соблюдением техники безопасности. Обязательны резиновые перчатки или обувь, можно коврик;
- Второй класс уже подходит для мест с повышенным уровнем опасности, но всё ещё предполагает использование перчаток;
- Электрооборудование третьего класса не обязывает пользователя применять специальные средства и пригодно для домашнего пользования, к таким приборам можно отнести обычный бытовой паяльник.
Категории помещений
Также можно выделить и классы помещений по электробезопасности:
- Без повышенной опасности. Это пространства с пониженной влажностью воздуха (до 45 %). Тут есть система вентиляции и отопления. Полы нетокопроводящие (токопроводящими считаются земляные, железобетонные, земляные и проч.). Если это производственный цех, то его полы покрыты диэлектриком. В таких помещениях отсутствуют высокие температуры, сырость, химические среды, токопроводящие полы и пыль.
- С повышенной опасностью. Что можно сказать про этот класс опасности помещений по электробезопасности? Пространство будет входить в категорию, если соответствует хотя бы одному из этих условий: сырое (влажность воздуха более 75 %), постоянно присутствует токопроводящая пыль, имеется токопроводящее напольное покрытие (железобетонное, кирпичное, металлическое, земляное), постоянно высокие температуры (более 35°С). Также это те помещения, где люди могут одновременно прикоснуться к металлическим оболочкам оборудования и к заземленной металлоконструкции здания.
- Особо опасные. Это помещения с «особой сыростью» (она в некоторых случаях может достигать 100 %), пространства, в которых имеется активная химическая или органическая среда (что может разрушить оборудование). Также особо опасными считаются помещения, попадающие под любые два условия из категории «с повышенной опасностью».
