Колено водосточной трубы: назначение, виды и размеры

Монтаж водостока из ПВХ

Теоретически справиться с установкой водостока несложно. Но монтаж трубы и других элементов системы требует знания определенных нюансов. Для начала нужно:

Произвести расчеты глубины водосточной системы, которая определяется размерами кровли. Если площадь кровли менее 35 кв.м., глубина установки составляет 16 см, для этого используют трубу диаметром 50 или 60 мм. При площади 35-80 кв.м. глубина установки – 25 см, диаметр трубы – 80 мм. При площади более 80 кв.м. глубина установки составляет 33 см.
Выбрать способ монтажа.
Разметить точки расположения основных элементов системы. Это нужно для того, чтобы в нее попал весь объем воды, который может оказаться на кровле.
Определить точки расположения воронок и угловых элементов.
Установить первый кронштейн. Для этого находят наиболее высокую по отношению к воронке точку. Для работ используют строительный уровень и шпагат. С их помощью определяют проходящую через место установки кронштейна горизонтальную линию. Зная эту точку, можно задавать уклон системы.
Установить последнюю опорную деталь. Проверить ее установку по сравнению с первым кронштейном с помощью шпагата. Лучше сразу скорректировать положение, если в этом есть такая необходимость.
Выполнять монтаж остальных кронштейнов. Величина шага между ними составляет 40 см.
Иногда для фиксации труб дополнительно используются скобы. Их количество зависит от высоты дома, параметров самой трубы, других факторов.

Многое определяется материалом, из которого возведены стены дома. В деревянном коттедже кронштейны устанавливают с помощью саморезов. В более твердых кирпичных и бетонных стенах придется задействовать дрель для того, чтобы установить опорные детали.

На финальном этапе нужно соединить водосточную трубу с другими элементами, включая колено слива. Для этого используют соединительную трубу. Ее можно получить из обычной, если нужны какие-то определенные параметры. Но придется для этого срезать верхний обжим. Это позволяет получать куски изделия нестандартной длины.

Установка водосточных труб на этом окончена. Но нужно позаботиться о монтаже желоба. Следует сделать узкий канал, для этого от него отрезают куски определенной длины. Затем комплектующие водостока соединяют, для этого используют либо специальные элементы, или клей, подходящий для такого материала. Желоб устанавливают на кронштейны, используют при необходимости защелки. Нужно устанавливать деталь аккуратно, чтобы ни сами водосточные трубы, ни вороники не попадали на опорные элементы стыков. На финальном этапе устанавливают заглушки.

Финальный этап проведения работ выглядит так:

Для установки водосточной системы трубу подсоединяют к желобу.
Проверяется вертикаль установки. Для этого используют отвес и угольник. При необходимости все еще можно подкорректировать.
Для фиксации вертикальных конструкций применяют хомуты. Длина отрезка между ними должна составлять 1 м. Но при этом верхний хомут должен быть зафиксирован на линии первого стыка.

Водосточная труба после установки все равно будет отставать от стены. Это нормально. Но нужно проверить, чтобы расстояние составляло не менее 2 см. Обязательно нужно предусмотреть компоненты, которые помогут контролировать слив.

Хотя технически все эти работы кажутся не слишком сложными, на самом деле они связаны со множеством нюансов. И, если нет уверенности в своих силах и навыках, лучше позвать профессионалов.

Размеры изделий

Для того чтобы подобрать нужное изделие для конкретного случая, рекомендуется ознакомиться с основными техническими характеристиками колен труб.

Важно правильно подобрать размер колена и угол его сгиба, чтобы водосток не забивался мусором

Длина этого соединительного элемента, как правило, составляет не более 35 см (с двух сторон). В случае если дистанция от стены до карниза больше — используют дополнительный элемент трубопровода, который позволяет с лёгкость выполнить нужное соединение под определённым углом. Такой монтаж напоминает сборку конструктора и является очень удобным. Посредством такого монтажа можно огибать разнообразные, даже сложные, препятствия без особого труда.

Для пластмассовых водосточных труб производятся детали, обладающие всеми стандартными показателями сечения: 100, 150 и т. д. То же самое касается и элементов водосточных систем, выполняемых из оцинкованной или нержавеющей стали. Кроме этого, элементы водосточной системы могут быть нестандартных размеров и изготавливаться на заказ.

Угол изгиба колена подбирается, руководствуясь двумя основными факторами:

Индивидуальные особенности водосточной конструкции.
Минимизация угла, для того чтобы не создавать препятствий потоку воды.

Кроме этого, чем меньше угол, тем меньше вероятность того, что мусор забьёт просвет водосточной трубы. Специалисты категорически не рекомендуют использовать одно колено с углом 90°. Даже если помеха на пути конструкции огибается с помощью одного такого прямого колена, лучше произвести огибание препятствия несколькими такими элементами с самыми маленькими углами.

Способ монтажа колена зависит от материала, из которого оно изготовлено

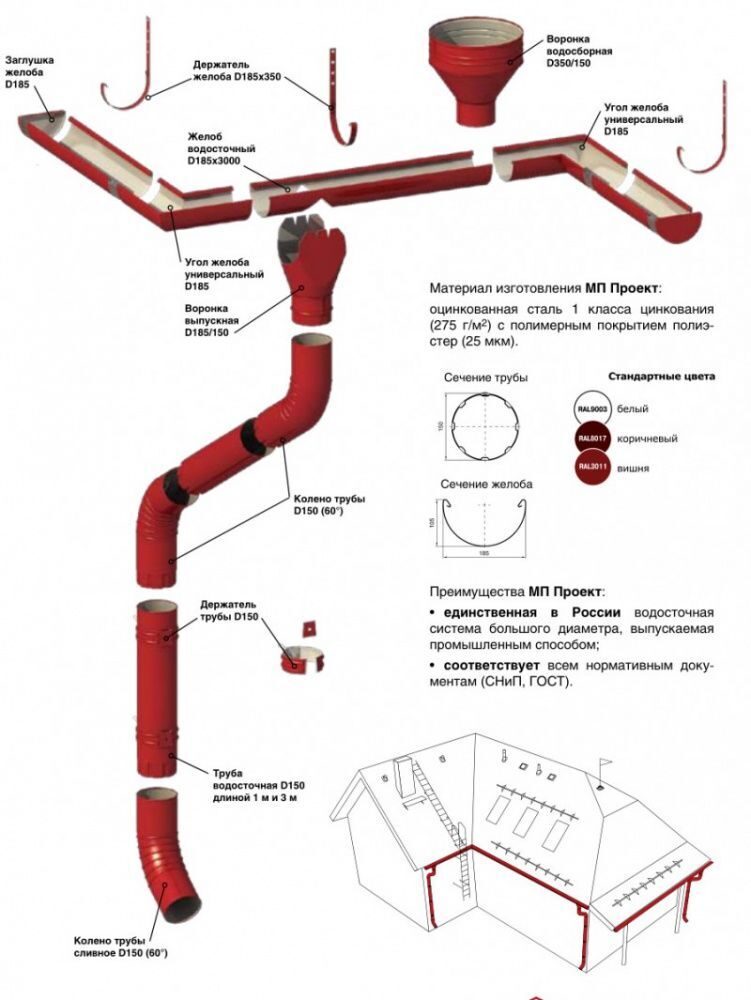

Из каких элементов состоит водосточная система

Любой внешний водосток состоит из двух основных частей:

горизонтальная (водосбор): желоба, установленные под кровельным свесом по всему периметру дома с небольшим уклоном. Вода стекает в них с крыши и самотеком уходит к водосборным воронкам;
вертикальная (водослив). Это водосточные трубы, подсоединенные к воронкам снизу. По ним вода сливается на землю или в ливневую канализацию.

Сама ливневая канализация к элементам водостока не относится (это часть системы водоотведения, или водоотлива), но ее наличие крайне желательно. Если не сделать дренаж, вода будет уходить в землю и подтапливать фундамент. Кроме того, после сильного дождя перед домом будет сыро и грязно.

Все остальные элементы водосточной системы являются вспомогательными и служат для соединения, крепления или изменения конфигурации вертикальной и горизонтальной трасс.

Воронка

Это связующий элемент между вертикальной и горизонтальной подсистемами. Устанавливается между двумя желобами, снизу вставляется водосточная труба. Отверстие воронки закрывается защитной сеткой.

Угловой элемент

Позволяет изменить направление установки желобов, например, при огибании каких-либо архитектурных фрагментов здания или на стыке водостоков разных скатов (обычно на сложных кровлях с числом скатов больше четырех). Большинство производителей комплектуют свои системы углами с фиксированным раскрытием. В основном встречаются два типоразмера:

90° — внешние, внутренние или универсальные;
135° — внешние, внутренние или универсальные.

В некоторых сериях (например, Docke Lux) есть регулируемые углы, которые можно настраивать в довольно широком диапазоне (60–160°).

Соединитель желобов

Деталь, обеспечивающая герметичное соединение желобов. Устанавливается в каждом месте их стыка. Иногда металлические желоба крепятся внахлест, тогда стыки нужно герметизировать. Альтернатива — соединители с резиновыми уплотнителями. Такая конструкция позволяет обойтись без герметика, желоба фиксируются на защелках.

Заглушка

Заглушки устанавливаются на открытые торцы крайних желобов (как в верхней части, трассы, так и в зоне воронки) и не позволяют воде выливаться за пределы системы.

Кронштейны

Держатели, на которые укладываются желоба. Существуют разные виды кронштейнов, предназначенные для крепления на разные части крыши:

на обрешетку под кровельное покрытие;
на лобовую доску;
к стропилам.

В ассортименте водосточных систем Docke присутствует также регулируемое крепление, которое предназначено для монтажа пластиковых водостоков на кровлях без лобовой доски.

Колено

Меняет траекторию вертикальных частей водостока, например, для обхода карнизного свеса. Фактически это трубный элемент, изогнутый под определенным углом. Наиболее распространены колена на 45° и 72°.

Коллектор и тройник

С помощью коллектора можно соединить две трубы, одна из которых идет вертикально, а другая — под произвольным углом. Кроме того, существуют тройники с фиксированным углом захода трубы в 45°.

Хомут

С помощью хомутов крепятся вертикальные элементы водостока для кровли:

трубы;
колена;
наконечники;
соединительные муфты.

Обычно хомут выполнен в виде кольца с опорой для крепления. Иногда шпилькой для фиксации на стене.

Сфера использования колена водосточной трубы

Колено водостока может иметь разный угол изгиба, но наиболее распространёнными являются модели с углами в 45, 60, 90°. Этот элемент используется для стыковки воронки, которая осуществляет сбор осадков, с водосточной трубой, расположенной в вертикальной плоскости.

Однако чаще всего жёлоб фиксируется к стропилам. Водосточная труба в таком случае располагается очень близко к стене, а именно на расстоянии от 3 до 5 см. При таком расположении водостока, для его стыковки с водосборной воронкой в любом случае потребуется использовать два водосточных колена.

А также это изделие используют для обхода всяческих препятствий при монтаже (выступов, карнизов и т. д.). В зависимости от того, насколько сложное архитектурное препятствие потребуется огибать, может быть использовано от 2 до 6 колен.

Водосточное колено практически во всех случаях используется при монтаже слива

Если вода вытекает прямо из слива, то тогда она оказывается в непосредственной близости от стен и, что более важно — фундамента здания. Для увеличения расстояния на нижнюю часть водостока устанавливают деталь нужной длины

Исходя из этого, на один стояк водостока необходимо устанавливать не меньше 3 колен.

Колена изготавливаются для водостоков из разных материалов, в том числе для полимерных систем

Как монтировать

Установить металлические водосточные системы своими руками – это вполне решаемая задача. Главное – это не спешить и делать все правильно и аккуратно. Сам монтаж проводится в следующей последовательности:

Прежде чем приступить к установке желобов и труб металлического водостока крыши, следует закрепить кронштейны. Это делается еще до монтажа кровельного материала, делается это во время монтажа обрешетки. Как правило, кронштейны крепятся непосредственно к стропилам

При монтаже очень важно соблюдать уклон в сторону ближайшей воронки. В этом случае вода не будет скапливаться в желобах

Уклон делается из расчета пять миллиметров на каждый метр металлического водостока, подробнее читайте: уклон водосточного желоба на 1 метр.
Далее производится монтаж желобов. Начинать нужно с верхней точки. Места стыков следует обработать герметиком. Если железный желоб слишком длинный, то его можно отпилить ножовкой по металлу. Стоит помнить один нюанс. Если вы используете металлический водосток с полимерным покрытием, то применять при распиливании болгарку или другой инструмент с абразивной режущей поверхностью нельзя. Такой способ повредит защитный слой, и вся система скоро начнет подвергаться коррозии.
Далее устанавливается воронка и соединяется с водосточной трубой. Места стыков также обрабатывается герметиком. Водосточная труба крепится на специальных кольцах или хомутах непосредственно к стене дома. Расстояние между точками крепежа должно быть не более одного метра.

На этом всю систему отвода стоков с крыши можно считать завершенным. Как видно монтаж не вызывает особых сложностей и вполне может быть выполнен своими руками даже без наличия особых строительных навыков.

Видео по теме:

Разновидности водосточных труб

Эти элемент водосточной системы делают из разных материалов. Они различаются не только внешним видом, но и сроком службы и эксплуатационными характеристиками.

Водосточные трубы из металлических сплавов

Наиболее бюджетный вариант – простые металлические водосточные трубы. Главное их преимущество – цена. Однако служат они сравнительно недолго, поскольку не обладают достаточно защитой от коррозии. В частных домах их редко ставят еще и потому, что весят такие конструкции много, но при этом особо прочными их не назовешь. Они очень чувствительны к механическим повреждениям.

Раньше существовало не так много вариантов типоразмеров. Это труба водосточная 100 мм, а также 150 мм и 216 мм. Сегодня производители предлагают больше вариантов. Соотношение между диаметром трубы и желоба отражено в таблице.

Диаметр трубы, мм	Соответствующий диаметр желоба, мм
75	100
80	125
100	125
120	150
150	200

На крыши частных домов с дорогим покрытием устанавливают и водосточные системы из цветных металлов. Причем материал подбирают так, чтобы он соответствовал кровельному покрытию, иначе это приведет к электролитической коррозии

Это важно, если кровля сделана из металла. Черепичная кровля сочетается с любыми трубами

Это могут быть цинк-титановые или медные ищделия, они стоят дорого и поэтому применяются довольно редко.

Оцинкованный водосток

Из оцинкованной стали

Популярный вариант – оцинкованная водосточная труба. В загородных домах эти конструкции в чистом виде не используют. Современные трубы изготавливают из прочной оцинкованной стали (ее толщина составляет 0,6 мм). Но сверху наносится декоративное полимерное покрытие, которое обеспечивает дополнительную защиту от атмосферных воздействий и коррозии. Самым прочным вариантом считается пластизол. Он отличается также устойчивостью к низким температурам, хотя его светостойкость оставляет желать лучшего. Со временем покрытие из пластизола может выгорать на солнце и терять цвет.

Поэтому многие производители трубы водосточные из оцинкованной стали делают с покрытием из пурала. Толщина полимерного слоя составляет всего 50 мкм. Но при этом пурал обеспечивает прекрасную защиту от атмосферных воздействий и от прямых солнечных лучей. Пурал – это достаточно прочное покрытие. По эксплуатационным характеристикам его превосходит полидифторит. Но цена такого покрытия высока, и трубы с этим защитным слоем относятся к премиум-сегменту.

Важно!

Из оцинкованной стали с полимерным покрытием выпускают не только водосточные трубы, но и другие элементы системы – желоба, воронки, различные соединители и комплектующие.

Такие материалы обладают целым рядом преимуществ:

высокая степень защиты от коррозии;
сравнительно небольшой вес;
способность выдерживать морозы и перепады температур;
устойчивость к воздействию ультрафиолета;
ремонтопригодность.

Однако показатели устойчивости к механическим воздействиям у таких труб недостаточно высоки. Поэтому их не устанавливают на высотных домах.

Распространенные размеры оцинкованных труб указаны в таблице. В настоящее время диаметр 90 мм на рынке не встречается.

Диаметр, мм	Толщина оцинкованного металла, мм
100	0,35	0,40
110	0,35	0,40
120	0,35	0,40
130	0,35	0,40
150	0,35	0,40

Водосточные трубы ПВХ: особенности

Качественная и прочная пластиковая труба составляет конкуренцию всем остальным типам материалов. Все производители выпускают водосточные трубы из долговечного пластика, который отличается высокими показателями атмосферостойкости. Кроме того, современные технологии позволяют выпускать их с ребрами жесткости, которые повышают деформационную устойчивость изделия.

Труба ПВХ для слива дождевой воды

Труба ПВХ водосточная обладает такими преимуществами:

прочность;
удобство в эксплуатации;
длительный срок службы;
устойчивость к коррозии и агрессивному воздействию внешней среды;
привлекательный внешний вид;
способность длительное время сохранять первоначальный цвет.

При покупке пластиковых труб тоже нужно правильно подбирать диаметр. Чем больше этот показатель и площадь поперечного среза, тем больше пропускная способность.

Диаметр, мм	Поперечный срез, кв.см
60	28
70	38
80	50
100	79
120	113
125	122
150	177

Площадь водосточных труб можно и не учитывать, диаметр важнее. Но лучше все-таки эти цифры знать.

Возможно это будет интересно: Трубы ПНД и их особенности

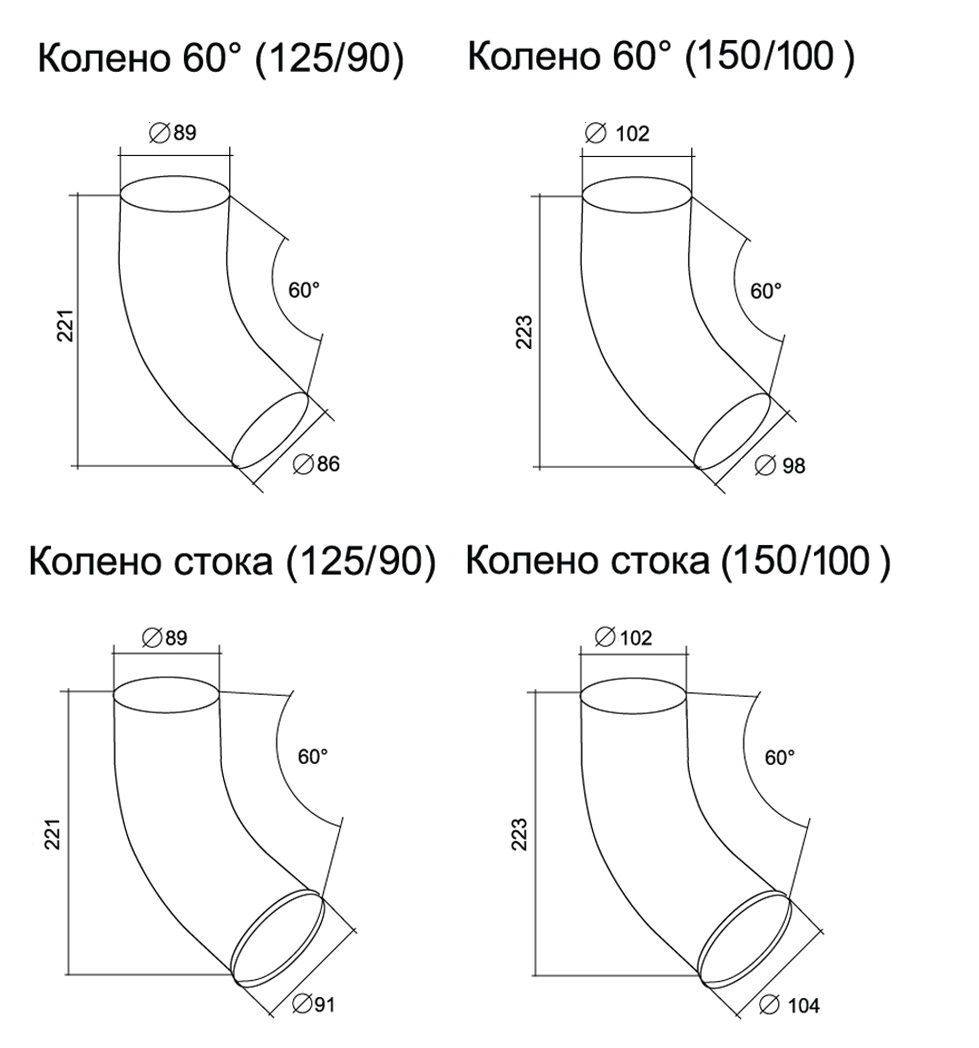

Размеры изделий

Размерная таблица

Длина отмета обычно не превышает 35 см с каждой стороны. Если расстояние между карнизом и стеной больше, обводные детали подходящего сгиба присоединяются при помощи дополнительного трубного отрезка. Так добиваются состыковки элементов даже в самых неудобных местах.

Чем меньше угол отмета, тем вода свободнее проходит через водосток. На крутых изгибах чаще скапливается мусор. Поэтому прямоугольные изделия стараются применять как можно реже.

Размер нужного отрезка равен дистанции между карнизом и стеной под нужным углом с учетом габаритов желоба и водоотвода.

Монтаж водостока

В первую очередь необходимо состыковать колено с воронкой. Стоит отметить, что колено пластиковое трубы водосточной монтируется несколько иначе. При установке пластиковой модели необходимым мероприятием является монтаж уплотнительного кольца из резины. Посредством этого элемента достигаются необходимые герметизационные показатели. Фиксируется уплотнительное кольцо с помощью специального клея.
Изделие из оцинкованной стали надевается на водозаборную воронку и фиксируется с помощью специального хомута. Метод его соединения с отрезком водоотвода зависит от использованной разновидности.
Водосток, расположенный в вертикальной плоскости, соединяется со вторым коленом и закрепляется хомутами. Последующая установка водостока производится с использованием специальных фитингов — муфт.

Без такого элемента, как колено, при монтаже водостока не обойтись. Его выбор зависит от многих факторов, одним из главных параметров является диаметр.

Общие положения

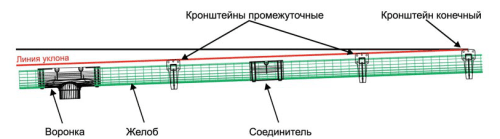

1. Обеспечение уклона желоба

Вариант с лобовой доской, крепление на пластиковый кронштейн

Кронштейны располагаются по уровню шнура, который натянут между конечным кронштейном и воронкой. Разница в высоте между конечными точками шнура должна обеспечить уклон до трех миллиметров на погонный метр.

Вариант без лобовой доски, крепление на металлический кронштейн

Вариант применят для кровли с небольшим шагом обрешетки. Разницу в высоте обеспечивает выгибание кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба уменьшается по мере удаления промежуточного кронштейна от конечного.

Вариант без лобовой доски, крепление с помощью удлинителя и пластикового кронштейна

Вариант применяют для кровли с большим шагом обрешетки. Линии сгибов всех удлинителей расположены на одинаковом расстоянии. Перемещение пластикового кронштейна по удлинителю, обеспечивает уклон. Место сгиба должно располагаться не ближе десяти миллиметров от точки крепления зажимной пластины кронштейна или не ближе десяти миллиметров от окончания прорези в удлинителе.

2. Обеспечение оптимального положения элементов относительно крыши

3. Обеспечение устойчивости от деформаций при вертикальной нагрузке

Расстояние между кронштейнами желоба не должно быть более чем 600 мм.
Воронка закрепляется в двух точках, или на двух кронштейнах/удлинителях
Соединитель желоба закрепляется в одной точке или на одном кронштейне/удлинителе.
Торец углового элемента располагается не более чем в 150 мм от ближайшего кронштейна.
Расстояние от заглушки до ближайшего кронштейна не должно больше 250 мм.

4. Обеспечение компенсации температурных линейных расширений

Желоб монтируется в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства монтажа, по краям линии сформированы точечные микроупоры, до контакта с которыми нужно вставить желоб.
Расстояние от торцевой поверхности заглушки до элементов конструкции дома не должно быть менее чем 30 мм.

5. Обеспечение герметизации системы

До того как начать установку следует очистить сопрягаемые поверхности от загрязнений, а также убедиться в наличии резиновых герметизирующих прокладок и в том, надежно ли они установлены в гнезда. Прокладки должны доходить до концов гнезд.
Должны быть установлены все заглушки. Концы желобов выступают за боковой срез кровли на 50 мм -100 мм.

Сравнение характеристик желобов под нагрузкой

Виды элементов

Детали подразделяют в зависимости от конфигурации и материала. Для изготовления обводных элементов в основном используют:

стальные сплавы, которые предварительно оцинковывают;
нержавеющую сталь;
полимерные материалы, чаще всего ПВХ.

Последний вариант отличает бюджетная стоимость и невосприимчивость к влаге. Однако поливинилхлорид не может похвастаться повышенной прочностью и при грубом монтаже или прямом ударе способен лопнуть.

Отметы из оцинкованной стали более прочны. Они тоже мало весят и просты в установке, но сильно шумят во время непогоды и со временем могут проржаветь, если слой оцинковки повредится.

Существуют комбинированные варианты водоотводных комплексов. К примеру, если основной корпус водостока изготавливается из оцинкованной стали и покрывается полимером. Также комбинируют детали из металла и ПВХ в одной системе. К примеру, воронка из оцинковки может присоединяться с помощью колена к сливной пластиковой трубе.

Обводные детали могут гофрировать. Это придает изделию гибкость – его можно приспособить под любые архитектурные особенности здания. У жестких моделей угол всегда неизменен. Они более прочные и меньше засоряются.

Требования к качеству любого вида колен очень высоки. Соединительные детали наиболее уязвимы из-за наличия швов примыкания. В этих местах система начинает разрушаться.

Монтаж колена, водосточной трубы, хомутов и слива

Колено необходимо для того, чтобы обогнуть свес кровли. Этот элемент стыкуется сверху с воронкой, а снизу с водосточной трубой. Специалисты рекомендуют монтировать колено непосредственно снизу воронки, так как такое расположение позволяет смонтировать водосточную конструкцию на минимальной дистанции от стены дома. Чем ближе будет установлен водосток к стене постройки, тем проще и удобнее будет закрепить его хомутами. Во время организации водослива, идущего от водоприёмной воронки, используется дополнительное колено, которое направлено вниз.

После того как колена будут установлены, под кровлей монтируется непосредственно водосточная труба. Устройства водостока выполняется следующим образом: труба вставляется в колено и по всей длине фиксируется хомутами. Рекомендуется выполнить заранее расчёт водостока, который крепится к крыше, так как в некоторых случаях одной водосточной трубы недостаточно и приходится использовать две.

Во время фиксации водосточной трубы с помощью хомутов необходимо запомнить, что эти изделия могут иметь отличия. Конструктивные отличия хомутов зависят от материала, к которому они крепятся. Таким образом, хомуты для кирпичных построек будут отличаться от изделий, используемых для дерева. В состав этих фиксаторных изделий входят следующие конструктивные элементы:

две ноги;
болты.

Ноги хомутов надеваются на трубу и затягиваются болтами. После монтажа хомутов производится установка слива. Слив — это труба, расположенная под определённым углом (как колено). Использование слива позволяет отвести сточную воду на необходимое расстояние, чтобы она не попадала на стены и фундамент постройки. Расстояние от отмостки до края слива должно быть в пределах 30–40 см. После монтажа водосточной коммуникации желательно промыть её от мусора, который образовался в процессе установки.

Сливные трубы устанавливаются в последнюю очередь и надежно фиксируются к стене

Виды элементов

стальные сплавы, которые предварительно оцинковывают,
нержавеющую сталь,
полимерные материалы, чаще всего ПВХ.

Полимер

Оцинкованная сталь

Нержавеющая сталь
