Коллектор отопления: принцип работы, типы, модификации гребёнок, схема монтажа

Как сделать распределительный коллектор отопления своими руками?

В основу проекта изделия закладывается количество используемых отопительных контуров

Нужно принять во внимание место расположения нагревательного котла, специфику патрубков, особенности отопительных и косвенных контуров, планы по возможному увеличению их количества в будущем, точки распределения тепла

Пример распределительного коллектора отопления своими руками

При составлении проекта также необходимо учитывать, что каждый контур имеет две трубы – для подачи и обратки. Нужно будет отметить и дополнительное оборудование – сливной кран, расширительный бачок, группу термостатов, заполняющий кран, клапан подпитки.

Следующий этап – пространственное моделирование. Придется прикинуть специфику подключения труб к коллектору, обычно на торцах формируются отводы для косвенного нагрева и соединения с твердотопливным котлом, для электрических и газовых настенных котлов патрубок врезается сверху. Вся собранная информация учитывается при составлении чертежа коллектора (здесь пригодится миллиметровая бумага). Между соседними патрубками нужно выдержать расстояние от 10 см, как показывает практика, максимум – 20 см.

Самый удобный материал для самостоятельной сборки гребенки – трубный профиль квадратного или обычного сечения. Для выполнения разметки желательно подготовить линейку, штангенциркуль, керн. С помощью газового резака выполняются отверстия, в которые в дальнейшем будут врезаны патрубки. В данные посадочные места нужно вставить обрезки труб, оснащенные резьбой.

Заготовки фиксируются сваркой – сперва черновой, вторым приемом обрабатывается весь периметр. Далее нужно оснастить получившийся корпус кронштейнами для навешивания гребенки на стену. Стыки необходимо зачистить от ржавчины и окалины. Конструкцию покрывают обезжиривающим составом, последовательно наносят краску и лак.

Через 2-3 дня, когда слои краски полностью высохнут, коллектор можно вмонтировать на подготовленное место и соединить с входящими, исходящими контурами. В результате образуется эффективный инструмент, способный полноценно координировать сложную отопительную систему частного домовладения.

https://youtube.com/watch?v=rGwgnHHM4oU

Устройство и функции коллектора

Прежде чем установить коллектор для отопления, важно разобраться с принципом работы и устройством этого элемента отопительной системы. По конструкции коллектор для котла отопления представляет собой гребенку из металла, которая оборудована несколькими выходами для подключения различных типов отопительных приборов, установленных в доме

Конфигурация гребенки может модифицироваться. Она подбирается монтажниками в индивидуальном порядке в соответствии со схемой разводки отопления в доме.

Функции, которые выполняет коллектор распределительный отопления, представлены следующим перечнем:

регулирование объема теплоносителя;
контроль давления в контуре;
объем подачи теплоносителя;
мониторинг температуры нагрева воды в системе.

Установленный корректным образом в системе отопления коллектор даст возможность вести централизованное управление обогревом в каждой отдельной комнате дома. Он может работать не только в паре с радиаторами водяного контура. Особенность конфигурации коллектора позволяет интегрировать прибор в систему отопления с теплым полом, панельным и конвекторным обогревом и даже солнечными батареями .

Устройство прибора характеризуется наличием подающего и возвратного коллектора. Эти элементы взаимосвязаны и представляют собой единый блок с компактными габаритами. Как можно понять из названия, подающий коллектор участвует в процессе подачи подогретого в котле теплоносителя ко всем подключенным к нему контурам системы обогрева. При этом задача возвратного коллектора имеет противоположный характер – этот компонент балансирует давление в системе и способствует обеспечению плавного и равномерного прогревания каждого отопительного прибора в системе.

При необходимости собственник может перекрыть клапан на коллекторе и тем самым отключить отопление на одном из контуров.

Помимо клапанов коллектор отопления для котельной оборудуют разными типами запорно-регулирующей арматуры. Это могут быть отсекающие краны, которые препятствуют циркуляции теплоносителя и регулировочная арматура, которая контролирует потоки теплоносителя и помогает контролировать давление в системе.

Функциональное предназначение

Начнем с того, что существует одно очень важное правило, и если его строго не придерживаться, то отопительная система дома будет работать плохо. Это правило гласит, что диаметр выходного патрубка отопительного котла должен быть всегда равен или быть чуть меньше, чем суммарный показатель диаметров всех потребляющих теплоноситель контуров

Оптимальный вариант, если он будет больше

Оптимальный вариант, если он будет больше.

Для сравнения приведем пример настенного агрегата, в котором диаметр выходного патрубка равен ¾ дюйма. Представьте себе, что за счет этого котла будут нагреваться три отдельных контура:

Основное отопление – радиаторная система.
Теплые полы.
Бойлер косвенного нагрева, в котором будет использоваться вода, предназначенная для хозяйственных нужд.

Теперь представьте, что диаметр каждого контура минимум ¾ дюйма, как и у котла. Но суммарный показатель будет в три раза больше. То есть, как бы вы ни хотели, а выдавать необходимое количество теплоносителя через диаметр патрубка отопительного котла, чтобы его хватало на все три контура, будет просто невозможно. Вот вам и снижение теплоотдачи по всей площади дома.

Конечно, по отдельности все контуры будут работать нормально. К примеру, основной контур (радиаторный) без включения теплых полов полностью осилит обогреваемое пространство. Но как только вы включите систему теплых полов, все, ни там, ни здесь теплоносителя хватать не будет. Температуры у теплоносителя хватает, не хватает его объема.

Эта достаточно серьезная проблема решается установкой в систему отопления распределительного коллектора. По сути, это конструкция из нержавеющих металлических труб, в устройстве которой установлены приборы ввода и вывода теплоносителя, распределяемого по контурам. Для регулирования температуры, давления, объема потока и его скорости по выводам устанавливается запорная арматура, которая и выполняет все необходимые функции.

Самое главное, что с помощью распределительного коллектора можно контролировать температурный режим в отдельно взятом помещении. И это не будет влиять на соседние комнаты и на температуру дома в целом.

Устройство коллектора

Состоит коллектор из двух труб:

Соединяет подающий трубопровод от котла с подающими контурами систем отопления. Этот отсек помогает распределению горячей воды. Его устройство особенно помогает в том случае, когда встает вопрос ремонта того или иного отвода. При этом на определенном контуре, где необходимо провести ремонтные работы, закрывается отсекающий вентиль. Он просто перекрывает подачу теплоносителя.
Обратный отсек регулирует давление внутри каждого контура, чем и достигается качество движения теплоносителя. А, значит, и качество теплоотдачи отопительных систем.

Тот, кто не понимает, в чем суть установки распределительного коллектора, начинает встраивать в систему отопления различные дополнительные установки: циркуляционный насос, клапана разного назначения и так далее. Скажем прямо, это не поможет, с их помощью увеличить объем теплоносителя нельзя. Вы просто сделаете лишние расходы, которые окажутся напрасными.

Внимание! Если вы являетесь обладателем большого многоэтажного дома, то рекомендуется на каждый этаж устанавливать отдельный распределительный коллектор

Принцип работы коллектора и как его выбрать

Коллектор, или «гребёнка», как его часто называют в народе, имеет в своём основании две главные трубы (подающую и обратную), к которым подведены патрубки. Каждый такой патрубок имеет в своём продолжении подающий либо обратный трубопровод, соответственно. На подающий коллектор устанавливают насос для циркуляции горячей воды.

На подающем коллекторе монтируют сервопривод, для перекрытия клапана. При достижении температуры воды заданным параметрам термодатчик, срабатывая, приводит в действие сервопривод, который передавливает клапан. Клапан, в свою очередь, блокирует дальнейшую подачу воды до очередного момента её охлаждения на определённое количество градусов.

После отдачи тепла через радиатор в помещение, вода по обратному кругу системы возвращается в котёл, где она снова подогревается и подается в коллектор для дальнейшей циркуляции.

Поддержание необходимого давления воды на подающем коллекторе достигается установкой специальных регуляторов. Они так же регулируют необходимое количество воды.

На выбор необходимого коллектора влияют такие факторы:

площадь помещений;
количество радиаторов;

Подключение и регулировка коллектора

После того как коллектор будет установлен, его необходимо правильно подключить. Если в качестве основного элемента обогрева системы используется металлопластиковая труба, то для её соединения с распределителем необходимо использовать специальные фитинги.

Эти соединительные звенья необходимо очень хорошо затянуть как на самой трубе, так и на коллекторе. Для уплотнения таких соединений используются резиновые кольца, которые при осуществлении монтажных работ можно повредить, что станет причиной разгерметизации контура, поэтому соединение металлопластиковой трубы с фитингом необходимо производить очень аккуратно, слегка раскачивая трубу при монтаже фитинга.

Для правильной регулировки распределителя необходимо произвести следующие действия:

С вентиля снимается защитный колпачок.
Специальным шестигранным ключом полностью закрывают вентиль до отказа.
Устанавливают для данного контура отопления минимальное количество оборотов.
Отворачивают вентиль на данное количество оборотов.
Защитный колпачок устанавливается на место.

Такую операцию необходимо сделать для каждого контура отопительной системы.

Напоследок о самодельных коллекторах

Выше по тексту мы упоминали о бюджетных вариантах гребенок – водопроводных, полипропиленовых и самодельных. Подобные распределители без проблем используются в радиаторных лучевых схемах. Для балансировки и регулирования протока на каждую батарею ставится балансовый вентиль и кран с термоголовкой. Коллектор снабжаем «воздушниками» + сливными кранами.

Если же вы поставите указанные гребенки на ТП, то столкнетесь с такими нюансами:

распределитель невозможно оснастить ротаметрами;
без расходомеров сложно сбалансировать контуры разной длины;
на заводских пластиковых коллекторах стоят запорные краны, значит, регулировать расход нечем;
гребенки, собранные из полипропиленовых или латунных тройников, имеют множество стыков;
стоит отметить, что самодельные распределители не слишком хорошо выглядят.

Сделанный своими руками коллектор напольного отопления все-таки можно довести до ума. Собираем распределитель из тройников, а на обратных подводках монтируем радиаторные термостатические вентили с термоголовками типа RTL, как сделано на фото.

Мастеровитый хозяин спокойно изготовит и компланарный общедомовой коллектор – сварит из круглой или профильной трубы. Но здесь загвоздка в расчетах: нужно знать сечение камер и патрубков для конкретной системы отопления. Если специалист рассчитает эти параметры, воспользуйтесь опытом мастера из видео:

Watch this video on YouTube

Материалы для изготовления

Для изготовления коллекторного узла можно использовать трубы: металлические (круглого и прямоугольного сечения) или полипропиленовые. Соединение отводящих контуров с коллекторной трубой производится через шаровые или вентильные краны, с помощью которых регулируется подача теплоносителя на каждый участок отопительной системы.

Узел из полипропилена

Для этого используются куски полипропиленовой трубы, к примеру, диаметром 32 мм (можно остатки от сооружения отопительной системы дома) и несколько фитингов в виде тройников размерами 32/32/32 — его устанавливают на конце коллекторного узла, и 32/32/16 — промежуточные элементы для соединения с отводящими каналами по участкам.

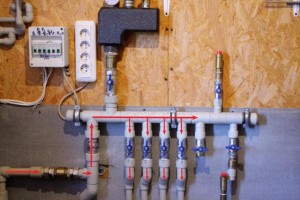

Фото 1. Коллектор для системы отопления, изготовленный из полипропилена. Красными линиями обозначен поток теплоносителя.

Первый тройник монтируют перпендикулярно основной трубе. Два внешних его патрубка, расположенные вертикально, соединяют так: к верхнему соединяется воздухоотводчик, к нижнему сливной кран. К противоположному концу коллекторной установки монтируется вентиль или шаровой кран. От него будет идти труба в сторону котла.

Промежуточные тройники соединяются в одну конструкцию, которая и будет называться коллектором. Поэтому сначала собирается коллекторная установка путём сваривания тройников 32/32/16 с кусками труб 32 мм, после чего устанавливается тройник 32/32/32 и с противоположной стороны кран. Далее присоединяются к промежуточным фитингам краны или вентили на патрубки 16 мм. Именно с их помощью и будет проводиться настройка подачи теплоносителя в каждый контур.

Преимущества устройства из полипропилена

В первую очередь надо отметить дешевизну конструкции, потому что для этого придётся лишь приобрести небольшое количество тройников и кранов. Другие достоинства:

если грамотно провести сварку, то такая конструкция не будет подтекать;
полипропилен не подвержен коррозии, не гниёт и не изменяет своих характеристик под действием воды и высоких температур;
небольшой вес прибора;
простота монтажа.

Из латунных фитингов

Для сборки такой установки используют фитинги и вентили из латуни.

Для этого надо те же тройники соединить двусторонними муфтами посредством резьбового соединения с обязательной намоткой на резьбу герметизирующего материала.

При этом, если резьба на тройниках внутренняя (что чаще всего и встречается), то муфты должны быть с внешней резьбой и поджимающими гайками.

Количество тройников — количество контуров, плюс один. Последний устанавливается на конец коллектора и соединяется двумя патрубками со сливным краном и воздухоотводчиком.

Из профильной трубы

Это самый сложный процесс, связанный со сварочными работами по металлу. Здесь требуются навыки и опыт, потому что сварка двух труб требует полного проваривания стыка во всю толщину соединяемых изделий.

Предварительно на бумаге рекомендуется набросать эскиз с точным определением мест расположения патрубков. В качестве патрубков берутся сгоны диаметром, соответствующим размерам труб отводящих контуров. Параметры на бумаге переносятся на профилированные трубы, используемые в качестве коллектора. Их сечение или 80х80, или 100х100 мм.

Фото 2. Коллектор для отопления, изготовленный из профильных труб. Красным цветом обозначен горячий теплоноситель, синим — холодный.

На них с одной стороны наносятся места расположения патрубков с точным обозначением внешнего диаметра. После чего газовым резаком или плазморезом вырезаются отверстия. К ним строго перпендикулярно привариваются сгоны. С одного торца большая труба закрывается металлической заглушкой (крепление производится электросваркой).

С другой стороны устанавливается такая же заглушка, в которой предварительно вырезается отверстие под соединение с вентилем или краном. То есть, в отверстие врезается сгон. Места сварки обязательно зачищаются металлической щёткой от окалин.

Два таких элемента соединяются в одну конструкцию путём установки между ними металлических профилей. Один соединяется с контуром подачи теплоносителя, второй с контуром обратки. Лучше, если обозначить разные группы разным цветом: красный используется для подачи, синий для обратки.

Виды и типы коллекторов водоснабжения

Коллекторы могут отличаться между собой как своей конструкцией, так и материалами, из которых они произведены. Именно поэтому при выборе данных устройств необходимо быть максимально внимательным и осторожным.

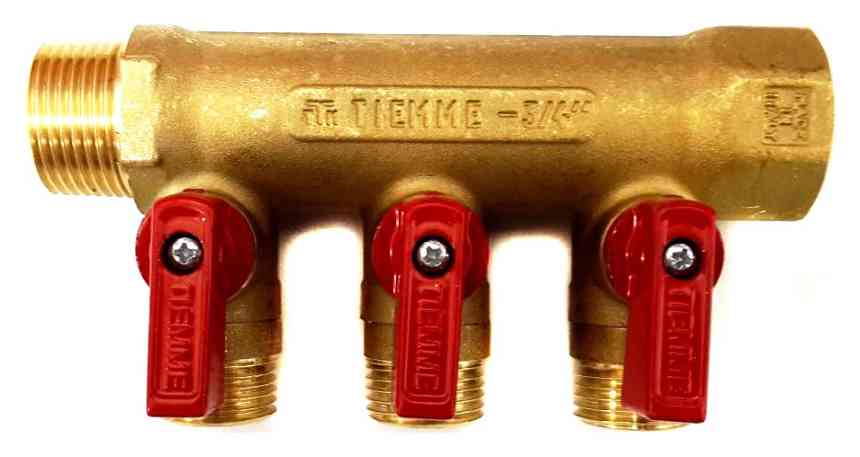

Коллектор латунный

При производстве коллектора водоснабжения могут использоваться следующие материалы:

Нержавеющая сталь. К ее основным преимуществам можно отнести устойчивость к коррозии. К тому же такой металл выдерживает высокие температуры и контакт с огнем. По своим габаритным размерам гребенки, выполненные из нержавеющей стали, довольно небольшие. Именно поэтому их легко и без каких-либо проблем можно незаметно установить в нужном месте дома

Также стоит обратить внимание, что данный материал экологически безопасен. Изделия из него имеют весьма привлекательный внешний вид.
Латунь. Данный материал отличается своей высокой прочностью, которая превышает аналогичный показатель нержавеющей стали

К преимуществам латуни также можно отнести ее устойчивость к коррозии и высоким температурным режимам. Гребенки, выполненные из данного сплава, характеризуются высокой стоимость. Именно поэтому они доступны далеко не всем покупателям.
Полипропилен. К преимуществам таких коллекторов относится низкий вес и устойчивость к коррозийным явлениям. Недостатком данного материала можно считать прежде всего низкую прочность. Также стоит обратить внимание на плохую устойчивость полипропилена к высоким температурам.

Данный материал отличается своей высокой прочностью, которая превышает аналогичный показатель нержавеющей стали. К преимуществам латуни также можно отнести ее устойчивость к коррозии и высоким температурным режимам. Гребенки, выполненные из данного сплава, характеризуются высокой стоимость. Именно поэтому они доступны далеко не всем покупателям.
Полипропилен. К преимуществам таких коллекторов относится низкий вес и устойчивость к коррозийным явлениям. Недостатком данного материала можно считать прежде всего низкую прочность

Также стоит обратить внимание на плохую устойчивость полипропилена к высоким температурам.

Также коллекторы водоснабжения отличаются между собой способом крепления. Модель гребенки нужно выбирать на основании того, из какого материала выполнены трубопроводы. В этом плане стоит выделить такие виды коллекторов:

гребенки для монтажа кранов и других сантехнических приборов;
гребенки с компрессионными фитингами, позволяющие подсоединить трубы из металлопласта и полиэтилена;
гребенки для монтажа трубопроводов из полипропилена;
гребенки под евроконус, позволяющие подсоединить трубы практически из любого материала.

Коллекторы для водоснабжения могут отличаться также и конструкций, подразумевающей то или иное количество выходов. Их может быть от 2 до 6. Если некоторые из них не требуются, такие выходы можно закрыть при помощи заглушек.

Принцип работы распределительного коллектора отопления

Механизм работы гидроколлектора прост. Распределительная гребенка отопления получает нагретую воду из котла и подает ее в систему отопления дома через отдельные трубопроводы. Частично остывшая жидкость в радиаторе через специальную трубу возвращается в гребенку. Это позволяет равномерно нагревать все радиаторы, вследствие чего температура в доме поддерживается на одинаковом уровне.

Обладателям двухэтажного дома придется устанавливать гидроколлектор на каждом этаже. Это позволит управлять температурным режимом в каждой зоне отдельно. Кроме того, если произойдет какая-то поломка в системе, у вас будет возможность отключить один коллектор и временно греться на оставшемся с теплом этаже дома.

Как совмещается коллектор с гидрострелкой

Для устройства системы отопления небольшого частного дома используется нагревательное оборудование со встроенным насосом. Если к котельному агрегату подсоединяются вторичные контуры, то требуется провести установку гидрострелки в системе отопления. Для подключения отопительных контуров построек с площадью, превышающей 150 м², используют специальные гребенки, а не обычный гидроразделитель, который в таком случае получится очень громоздким.

При устройстве отопительной магистрали сначала подключают гидрострелку, а потом распределительный коллектор. Это приспособление состоит из двух отдельных частей, соединенных перемычками. Количество парных патрубков будет таким же, как и число контуров, то есть для каждого контура понадобится по паре патрубков.

Гидравлический модуль состоит из коллектора и гидроразделителя

Такая компактная конструкция не занимает много места, что очень важно в небольшой котельной

Для устройства обвязки используется несколько монтажных выпусков:

в самом верху расположены выпуски для радиаторного высоконапорного контура;
в нижней части установлены патрубки для подключения низконапорного контура обогрева полов;
с одной боковой стороны (напротив гидрострелки) установлен теплообменник.

Между подающим и обратным коллектором вмонтирован балансировочный клапан. За счет наличия регулирующей арматуры можно настроить нужное давление теплоносителя на самом дальнем контуре и отрегулировать поток. Балансировочные клапаны позволяют более равномерно распределять потоки теплоносителя для удовлетворения спроса каждого контура.

Прежде чем самостоятельно сконструировать гидроразделитель, проводят необходимые расчеты, делают чертежи и схемы. Подобная работа под силу только мастеру, разбирающемуся в теплотехнике и имеющему необходимые навыки монтажных работ.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Как самому соорудить коллектор?

Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.

Этап планирования

Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.

Число контуров, по которым будет проходить нагретая вода.
Количество и технические характеристики входящего в схему нагревательного оборудования.
Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.

Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.

Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему

Определяем конструкцию блока

Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.

Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
Циркуляционный насос следует подключать с торца конструкции.
Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
Подающие контуры отопительной системы подключают снизу или сверху.

Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.

На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры

Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.

Последовательность работ

Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:

В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
Теперь коллектор можно покрасить и хорошенько посушить.
Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.

После этого устройство готово к эксплуатации

От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом

Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:

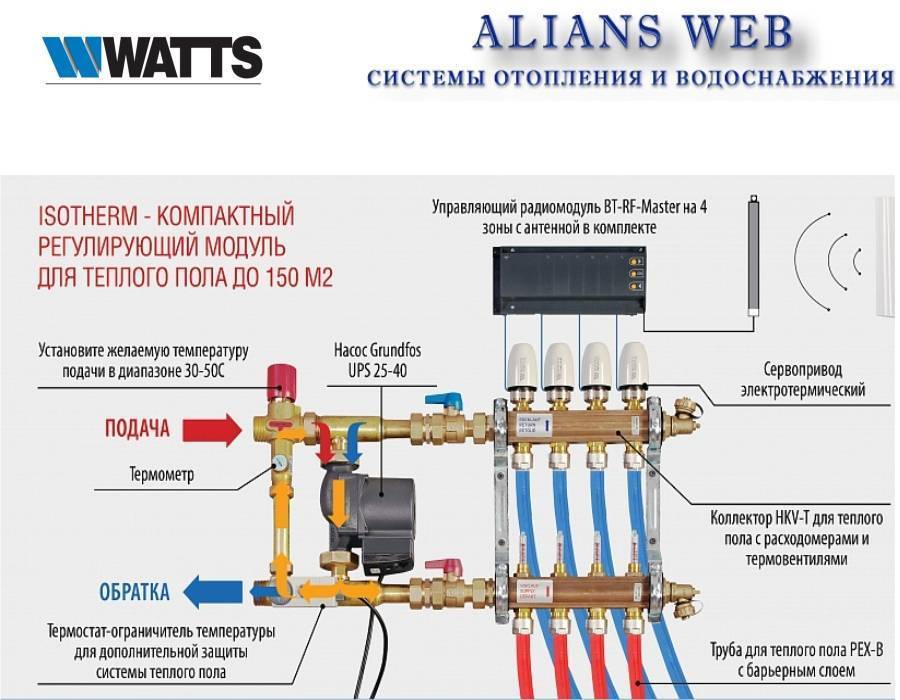

Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.

Как выбрать гребенку

Модель определяется при проектировании. Количество выводов распределительного коллектора должно совпадать с количеством контуров. Длина маршрутов и давление в коммунальной сети позволяют не применять насос для принудительной подачи жидкости. Обогрев автономным котлом в частном доме, где прокладывается более 100 метров труб, требует дополнительной тяги в системе. Значительные перепады давления возможны при монтаже теплого пола. Оптимально подойдет в этом случае гребенка отопления, которая сбалансирует эксплуатационные характеристики.

Важным показателем представляются заявленные производителем технические параметры:

давление;
температура.

Полипропиленовые изделия не рекомендуется монтировать в систему, если пиковые значения превышают указанные данные в документах. Критической температурой для полимерных конструкций является 70 °C при давлении, не превышающем 6 бар. Распределительная гребенка из нержавейки легко выдерживает 100 °C при 10 барах.

При необходимости приобретают изделия с дополнительными функциями, помогающими регулировать, контролировать температуру и другие показатели. Небольшие расходы на доплату более сложной модели позволят иметь эффективный инструмент для определения, где можно сэкономить на отоплении, что в итоге окупает расходы. Если гребенка отопления имеет термодатчики, то легко вычислить в каких помещениях происходит интенсивный теплообмен, а где вода мало отдает энергии. Правильная регулировка не даст вхолостую подавать избыток жидкости туда, где она не нужна.

Принцип работы коллекторной системы

Коллектор, это металлическая гребенка с выводами для подключения труб и приборов. Коллекторная система отопления является двухтрубной. Через одну гребенку подается горячая вода, а к другой — подключаются трубы, собирающие остывшую воду (обратку).

В коллекторной системе отопления имеется закрытый расширительный бак и циркуляционный насос, который движет теплоноситель. Минимальный объем расширительного бака равен не менее 10% суммарного объема всех отопительных приборов. Насос устанавливается на любом из трубопроводов, идущих к коллекторам.

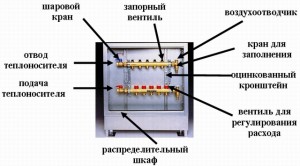

Коллекторы устанавливаются в специальные шкафы, которые монтируют в нишах стен или в отдельном помещении. Шкафы коллекторов должны располагаться примерно на одинаковом расстоянии от каждого отопительного прибора. Трубы могут подводиться к радиаторам сверху, с боку и снизу. Наибольшее распространение получила нижняя подводка труб к радиаторам. Этот вариант дает наилучшую возможность скрыть трубы в полу. На каждую гидравлическую цепь, идущую от коллектора, устанавливается запорная арматура, что дает возможность отключать любой радиатор, не нарушая работу отопительной системы. На каждый радиатор устанавливают кран для выпуска накопившегося воздуха — кран Маевского, или же на коллектор — воздуховыпускные клапаны. Также на коллектор могут быть установлены счетчики тепла и водосливные краны.

Каждая гидравлическая цепь, размещенная после коллекторов, является самостоятельной системой. Это дало возможность создания теплых полов. Это полы, в конструкции которых укладываются трубы параллельно или в виде спиралей, которые обогревают поверхность пола. Трубы укладывают на теплоизоляционную прокладку, подключают к коллектору и после проверки герметичности трубопроводов заливают их бетоном. Высота стяжки не должна превышать 7 см. Шаг укладки и диаметр труб определяется расчетом. Длина одного отопительной спирали не должна превышать 90 м. В основном для теплого пола применяются металлопластиковые трубы, которые легко принимают любую кривизну.

При работе отопления теплого пола понижение температуры происходит по высоте помещения, а при установке радиаторов — наоборот, чем выше, тем теплее.

Принцип работы отопительного коллектора

Коллектор для отопления работает по следующему принципу – жидкость, попадая в устройство, более рационально распределяется по трубопроводу, но для полноты картины, давайте более детально разберем весь этот процесс.

Разогретая жидкость направляется от котла к коллектору, попадая в резервуар для горячей жидкости.
Посредством насоса теплоноситель равномерно распределяется в каждое трубное ответвление.

Важно! Коллектор отопления не будет работать без насоса, поэтому установка первого автоматически подразумевает монтаж второго элемента

Пройдя весь цикл, жидкость возвращается в резервуар, но уже для холодной воды и потом выводиться обратно к котлу.

При этом не имеет значения, что в качестве теплоносителя вы используете: воду или антифриз — коллектор отопления и то и другое будет прогонять одинаково эффективно по трубопроводу и элементам всей системы.

Для двухэтажных частных домов рекомендуется использовать не один коллектор отопления, при этом применение нескольких установок не мешает друг другу, и не сказывается на распределении теплоносителя. Таким образом, если вам не нужно использовать душевую, или вы решили не обогревать одну из комнат, достаточно повернуть клапан затворки и лишить возможности жидкости циркулировать по трубам, ведущим к ним.

Сферы применения отопительных гребенок

Главным предназначением отопительной гребенки является оптимизация и рациональное распределение теплоносителя. Без правильно рассчитанного и смонтированного распределительного коллектора отопление может работать неправильно. Гребенка позволяет использовать всю полезную мощность котла, при этом получать максимальный КПД всей системы.

Также коллекторы позволяют включать в систему несколько точек потребителей и быть уверенными, что температура теплоносителя на всех участках магистрали будет одинаковой. Если не использовать распределительную гребенку, то часто получается, что радиатор возле котла очень горячий, а радиатор, к примеру, на втором этаже, чуть теплый.

Это происходит из-за того, что теплоноситель остывает пока доходит до последней батареи. Такого эффекта можно избежать и уменьшить путь теплоносителя до конечного потребителя путем разбивки на определенные контуры.
