Советы по организации коллекторной системы отопления: выбор схемы, комплектация и самостоятельное изготовление гребенки

Необходимые материалы и оборудование

Итак, для подключения теплого водяного пола Вам понадобятся:

• специальные трубы;
• коллектор;
• теплоизоляция.

Все эти материалы и оборудование имеют одинаково важное значение в структуре теплого водяного пола. Давайте поговорим о каждом пункте подробно

Трубы

Для того чтобы осуществить монтаж теплого водяного пола, Вам понадобятся трубы, достигающие двух сантиметров в диаметре. Что касается материала труб, то подойдут усиленный полиэтилен или же многослойные (или по-другому металлизированные) трубы. В идеале трубы должны иметь антикислородное покрытие.

Почему лучше выбирать трубы, произведенные из синтетических материалов? Во-первых, Вам будет проще устанавливать своими руками именно такие трубы, во-вторых, внутренняя поверхность труб из таких материалов гладкая, они не вызывают электрохимическую коррозию.

Как высчитать, сколько труб уйдет на установку теплого водяного пола? Это совсем несложно! Если расстояние между трубами будет составлять 20 сантиметров, то на каждый квадратный метр жилого помещения необходимо взять пять метров погонных труб

Обратите внимание, что наибольшая непрерывная длина так называемой «петли» в системе составляет 80-120 метров

В то время как будете осуществлять монтаж труб своими руками, обратите внимание на то, что рядом со стенами и окнами трубы необходимо укладывать плотнее, на расстоянии не 20, а 10-15 сантиметров друг от друга. В идеале можно также спланировать, как будет расставлена мебель в жилом помещении после окончания ремонтных работ. Например, если Вы хотите установить в комнате стационарный шкаф, то под ним трубы можно не прокладывать

Например, если Вы хотите установить в комнате стационарный шкаф, то под ним трубы можно не прокладывать

В идеале можно также спланировать, как будет расставлена мебель в жилом помещении после окончания ремонтных работ. Например, если Вы хотите установить в комнате стационарный шкаф, то под ним трубы можно не прокладывать.

Правила подключения теплого водяного пола требуют также соблюдения следующих параметров:

• рабочее давление должно составлять примерно 10 бар (допустима погрешность в 1 бар);
• наибольшая температура теплоносителя должна составлять +100 °С.

Коллектор

Коллектор является самой сложной частью пола с подогревом. Сложность этого объекта отражается и на его цене, поэтому разумное решение сделать коллектор своими руками. Вид коллектора зависит от числа входов и выходов труб.

Теплоизоляция

Теплый водяной пол обязательно должен быть оснащен теплоизоляцией. Что подразумевает под собой теплоизоляция? Под теплоизоляцией подразумевают плотный пенопласт, теплоизоляционную пленку или же различные теплоизоляционные плиты с гидроизоляционным покрытием, которые размещают под трубами встык.

Что касается теплоизоляционных плит, то они могут быть оснащены фиксаторами труб или иметь разметку. При использовании пенопласта во время монтажа его в обязательном порядке нужно покрыть гидроизоляцией, то есть пленкой из полиэтилена.

Зачем нужна теплоизоляция? Она необходима для того, чтобы тепло не уходило вниз, в противном случае Вы будете отапливать перекрытия между этажами. Теплоизоляция должна полностью покрывать весь пол жилого помещения.

Кроме указанных выше материалов и оборудования, монтаж теплого пола потребует также:

• фитингов, чтобы соединить трубы и коллектор;
• армирующую сетку из металла с ячейками размером примерно три-пять сантиметров (сетка необходима для того, чтобы залить стяжку);
• крепежей для труб;
• демпферной ленты (необходимая длина ленты равна периметру комнаты).

Как сделать распределительный коллектор отопления своими руками?

В основу проекта изделия закладывается количество используемых отопительных контуров

Нужно принять во внимание место расположения нагревательного котла, специфику патрубков, особенности отопительных и косвенных контуров, планы по возможному увеличению их количества в будущем, точки распределения тепла

Пример распределительного коллектора отопления своими руками

При составлении проекта также необходимо учитывать, что каждый контур имеет две трубы – для подачи и обратки. Нужно будет отметить и дополнительное оборудование – сливной кран, расширительный бачок, группу термостатов, заполняющий кран, клапан подпитки.

Следующий этап – пространственное моделирование. Придется прикинуть специфику подключения труб к коллектору, обычно на торцах формируются отводы для косвенного нагрева и соединения с твердотопливным котлом, для электрических и газовых настенных котлов патрубок врезается сверху. Вся собранная информация учитывается при составлении чертежа коллектора (здесь пригодится миллиметровая бумага). Между соседними патрубками нужно выдержать расстояние от 10 см, как показывает практика, максимум – 20 см.

Самый удобный материал для самостоятельной сборки гребенки – трубный профиль квадратного или обычного сечения. Для выполнения разметки желательно подготовить линейку, штангенциркуль, керн. С помощью газового резака выполняются отверстия, в которые в дальнейшем будут врезаны патрубки. В данные посадочные места нужно вставить обрезки труб, оснащенные резьбой.

Заготовки фиксируются сваркой – сперва черновой, вторым приемом обрабатывается весь периметр. Далее нужно оснастить получившийся корпус кронштейнами для навешивания гребенки на стену. Стыки необходимо зачистить от ржавчины и окалины. Конструкцию покрывают обезжиривающим составом, последовательно наносят краску и лак.

Через 2-3 дня, когда слои краски полностью высохнут, коллектор можно вмонтировать на подготовленное место и соединить с входящими, исходящими контурами. В результате образуется эффективный инструмент, способный полноценно координировать сложную отопительную систему частного домовладения.

https://youtube.com/watch?v=rGwgnHHM4oU

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Основы проекта коллекторной разводки

При проектировании коллекторной схемы отопительного контура тепловое оборудование необходимо выбирать, исходя из конкретного применения приборов и некоторых общепринятых правил:

1. Коллекторную разводку не рекомендуется реализовывать в городской квартире, подключенной к центральному отоплению, из-за практической сложности проекта. Дело в том, что при отключении радиаторов отопления от центральных стояков и подключении их к своей гребенке теплообмен в соседних по стояку квартирах уменьшится за счет появления дисбаланса в общей схеме. При этом отопление вашей квартиры не пострадает;
2. Чтобы не возникло проблем с соседями при монтаже коллекторной системы отопления в квартире, нужно сразу согласовывать будущие переделки с ЖКУ, домоуправлением и другими организациями, а также утверждать новый план отопления квартиры в обход централизованной системы;

Коллекторная схема трубной разводки для квартиры

Не такие важные, но играющие свою роль при реализации коллекторной схемы особенности, которые могут возникнуть при комбинировании нескольких схем отопления, например, теплого пола и двухтрубной системы трубной разводки:

1. Отопительный контур обвязывается расширительным бачком с объемом резервуара ≥ 10% от общего литража теплоносителя, но не менее 5 литров;
2. Расширительный резервуар врезается в трубу обратного хода теплоносителя по ходу его движения и перед насосом. При монтаже гидравлической стрелки расширительный басок необходимо врезать перед насосом внутреннего контура. Врезка необходима для нивелирования отрицательного воздействия перепадов давления в отопительном контуре на мембранные баки расширительного бачка, а значит, турбулентность потока теплоносителя должна быть предельно минимальной;
3. При монтаже циркуляционного насоса в отдельном автономном контуре его можно врезать в любом месте разводки, но нужно помнить, что установка насоса на трубе обратной подачи теплоносителя увеличит срок эксплуатации насоса, так как в обратке температура жидкости ниже, чем в трубе подачи. Вал насоса при его установке должен быть горизонтально в любом случае.

Размещение насоса в отопительной схеме с коллекторной разводкой труб

Популярные производители коллекторов системы отопления

Популярными производителями высококачественных коллекторов считаются компании Rehau и Oventrop, которые дают максимальный гарантийный срок на свою продукцию. Потребители отмечают высокое качество изделий, надежность, простоту в монтаже и длительный срок эксплуатации.

Компания Oventrop специализируется на производстве универсальных моделей коллекторов, которые идеально подходят для радиального отопления, системы теплых полов и водоснабжения. Для изготовления изделий используется высококачественная нержавеющая сталь. Коллекторы способны выдерживать температуру до 120 °С. Стоимость изделий варьируется от 2,5 до 28 тыс. руб.

Наиболее востребованы среди потребителей гребенки для радиального отопления, выполненные из нержавеющей стали. Такие коллекторы рассчитаны на давление 10 бар и температуру в системе до 100 °С. Купить изделие можно за 1,7 тыс. руб. Распределительные коллекторы для теплого пола из инструментальной стали выпускаются с вентильными дополнениями, с помощью которых регулируется работа системы. Коллекторы рассчитаны на давление в 6 бар и температуру до 70 °С. Купить двухконтурное изделие можно за 3,5 тыс. руб.

Распределительные коллекторы Rehau отличаются более привлекательным внешним видом, что дает возможность монтировать их на стене открытым способом. Изделия изготавливаются из нержавеющей стали и латуни. Компания выпускает усовершенствованные модели, укомплектованные расходомерами, кранами, клапанами и насосом. Приобрести устройство можно за 1,5-32 тыс. руб., что зависит от количества контуров изделия.

Распределительные коллекторы Rehau не только очень надежны, но и имеют привлекательный внешний вид

Большой популярностью пользуется гребенка HKV для напольной системы отопления, выполненная из латуни. Коллектор рассчитан на температуру до 80 °С и рабочее давление до 6 бар. Стоимость двухконтурного изделия составляет 6,5 тыс. руб.

Распределительный коллектор Rehau HLV может использоваться для радиального отопления. Латунное изделие выдерживает температуру 80 °С и давление 8 бар. Цена модели – 4 тыс. руб.

Заслуживает внимания отечественный производитель Север, предлагающий качественные гидравлические коллекторы по доступной стоимости, которая варьируется в пределах 2,5-20 тыс. руб. Изделия изготавливаются преимущественно из стали. Характеризуются идеальным соотношением цены и качества коллекторы для отопления Pexay, цена которых составляет в среднем 5-12 тыс. руб.

Выбираем место для установки коллектора ТП

Очень важно определить оптимальное место, где будет осуществляться монтаж коллектора теплого пола. Желательно, чтобы он находился в геометрическом центре постройки на равной удалённости от основных потребляющих контуров и котла отопления. Конечно, на практике точного расстояния от гребенки до нагревающих петель выдержать не получится

Да и сами петли редко имеют одинаковую протяженность, что приводит к дисбалансу в их гидросопротивлениях. В результате теплоноситель будет стремиться циркулировать в короткой ветке, а длинные могут оказать в режиме нехватки его расхода. И хотя данная проблема устраняется установкой ротаметров либо регулируемых вентилей, все же следует стремиться к достижению симметричности в прокладке трубопроводов

Конечно, на практике точного расстояния от гребенки до нагревающих петель выдержать не получится. Да и сами петли редко имеют одинаковую протяженность, что приводит к дисбалансу в их гидросопротивлениях. В результате теплоноситель будет стремиться циркулировать в короткой ветке, а длинные могут оказать в режиме нехватки его расхода. И хотя данная проблема устраняется установкой ротаметров либо регулируемых вентилей, все же следует стремиться к достижению симметричности в прокладке трубопроводов.

При выборе места для размещения коллектора для тёплого пола в типовых квартирах или небольших коттеджах приходится учитывать особенности их планировки. Так как коллекторный шкаф отличается не самыми маленькими габаритами, то в условиях ограниченной жилой площади его обычно располагают в кладовке или в стенной технологической нише. Однако, если дом побольше и в нем уже имеется обособленная бойлерная, то распределительные гребенки со всей обвязкой помещают непосредственно возле котла отопления. В больших домах на два-три этажа еще проще выдержать геометрический монтажный центр. В них установка коллектора может осуществляться в подлестничном пространстве.

Коллекторный шкаф

Его наличие в комплекте оборудования совсем не отражается на функционировании системы водяного теплого пола. Однако коллекторный (монтажный) шкаф отвечает за эстетическую составляющую восприятия тепловой установки, а также за сохранность её узлов и их настроек. Он защищает элементы управления системы, некоторые из которых являются довольно чувствительными к внешним механическим воздействиям. Порой и сам материал, к примеру, полипропиленовый коллектор, несмотря на всю его надежность, может быть повреждён. Учитывая эти факторы, рекомендуется выбирать ящики с закрывающимися дверками.

Высота крепления монтажного шкафа подбирается исходя из местных условий и пожеланий хозяина объекта. Строго она не регламентируется нормативными документами

При этом следует принять во внимание, что размещение гребенок ниже, чем в 50 см от уровня пола нежелательно. Рекомендация обусловлена практическим удобством подвода труб для присоединения и закрепления на коллекторе. Оптимальная же высота крепления шкаф составляет порядка 1 м

Оптимальная же высота крепления шкаф составляет порядка 1 м.

Достоинства и недостатки коллекторного отопления

Коллекторное отопление в квартире или частном доме имеет плюсы и минусы. Среди преимуществ этой системы необходимо отметить:

1. Ремонтопригодность. При обнаружении поломки можно с легкостью отключить отдельно взятый участок трубопровода, не прерывая полностью работу системы.
2. Можно применять трубы небольшого сечения. Поскольку каждая выходящая из распределителя ветка питает только один радиатор, то для ее прокладки есть возможность выбрать трубы небольшого сечения, при этом их можно с легкостью расположить в стяжке.
3. Простота эксплуатации. За счет того, что у каждого прибора автономное управление, у владельца дома появляется возможность устанавливать температуру в любой конкретной комнате. А если необходимо, то отключать в помещении приборы отопления. Причем температура в остальных комнатах останется прежней.
4. Можно установить коллекторную систему отопления частного дома своими руками.

Затраты экономического плана – один из минусов данного отопления

Для того чтобы создать несколько веток, которые имеют различные характеристики, например разное давление теплоносителя, используют распределительную разводку с гидравлическим компенсатором. Гидрострелка — это вместительная труба, где к выходам подсоединено несколько независимых веток.

За счет того, что подогретая вода с минимальными потерями доходит к радиаторам, увеличивается КПД системы. Это позволяет уменьшать мощность котла, экономя затраты на топливо.

Отопительная система имеет и недостатки. Главные из них:

1. Расход труб. В отличие от классического подсоединения расход труб во время обустройства коллекторной схемы повышается в 2−3 раза. Отличие в затратах обусловлено количеством задействованных помещений.
2. Требуется наличие циркуляционных насосов, что повлечет дополнительные материальные вложения.

Если что-то случится с трубами, придется вскрывать пол

Также недостатком является зависимость от электроэнергии: даже при работающем котле во время отключения электричества радиаторы останутся холодными. Поэтому эти системы не советуют использовать в тех районах, в которых отключение электричества — частое явление.

Особенности монтажа изделия

При установке этой конструкции необходимо учитывать ряд правил и особенностей. Обычно коллектор устанавливают на стену, посередине или ближе к полу. Для этого лучше всего использовать специальный коллекторный шкаф, придающий более эстетичный вид конструктивному узлу.

В нем должны быть просверлены отверстия для подходящих трубопроводов. Гребенка крепится с таким условием, чтобы была возможность стравить воздух из отопительных контуров. Это позволит без проблем проводить ремонт в случае аварии.

Длина контуров должна быть примерно одинаковой, чтобы легче было проводить регулировку. Это делается по двум показателям: расходу теплоносителя и его температуре. Для этого в схеме встроены расходомер и температурные датчики.

Важное условие при монтаже теплых полов — общая длина каждого контура не должна превышать 60 м. В противном случае теплоносителю сложно будет преодолевать гидравлическое сопротивление в трубопроводах

Как регулировать коллекторную систему отопления двухэтажного дома

Теоретически предполагается, что для каждого отдельно взятого случая будет производиться регулировка.

Практика показывает, что обычного потребителя волнует только температура в помещениях.

К самостоятельной балансировке системы се же потребуется прибегнуть:

• если обнаружили, что расположенные ближе к котлу радиаторы нагреваются сильнее;
• какая-то из батарей издает шум притекающей воды;
• трубы, расположенные в стяжке пола прогревают его поверхность неравномерно.

Для самостоятельной диагностики неполадок особых приспособлений не потребуется.

Желательно подготовить:

• ключ, он понадобится для поворота штока балансировочного клапана, обычно шестигранный; отвертку;
• контактный электронный термометр;
• лист бумаги и карандаш.

Профессионалы обычно используют тепловизор, поскольку стоит он недешево, попытаемся обойтись подручными средствами.

При отсутствии схемы разводки труб, потребуется начертить ее самостоятельно. На эскизе проще будет определить очередность подключения отопительных элементов и вычислить расстояние от них до котла.

Специалисты также рекомендуют промыть грязевик, расположенный перед входом в котел и прогреть систему до температуры порядка 70 С +80 С.

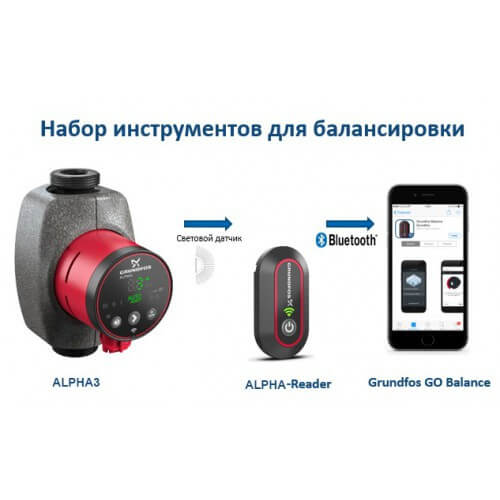

Очень полезным устройством для диагностики окажется насос Grundfos Alpha 3, при помощи смартфона этот циркуляционный агрегат поможет узнать точную глубину регулировок. Конечно, стоимость этого умного изделия немаленькая.

Лучевая схема подключения радиаторов и контуров напольного обогрева предполагает подключение каждого элемента к распределительной гребенке, поэтому выполняют балансировку на коллекторе. В зависимости от наличия ротаметров выбирают метод настройки.

Для правильной настройки рекомендуется определить расход воды, протекающей по каждому из контуров, и количество выделяемого этим контуром тепла. В качестве расчетного значения используется разница температуры воды на входе и на выходе — 10 градусов.

Предлагаем посмотреть полезное видео:

В результате расчетов можно узнать расход теплоносителя, т.е. количество литров воды, которое должно проходить через контур за единицу времени.

Сама балансировка выполняется следующим образом:

• При заполненной системе включается циркуляционный насос напольного отопления.
• Используя ручную регулировку, требуется закрыть каждый из термостатических вентилей на 2-й части гребенки.
• После полного открытия первого вентиля настраивается соответствующий ротаметр.
• Для получения необходимого объема протока потребуется повернуть нижнее кольцо расходометра в определенное положение.
• Выполнив настройку, вентиль закрывают, переходят к настройке следующего контура.

Примерно так выполняется балансировка

Завершив работу, рекомендуется открыть все регуляторы и перепроверить расход воды по каждому ротаметру.

Для балансировки радиаторов лучевой разводки применяют аналогичные методы. Можно совместить вариант расчетного расхода с методом измерения температуры на поверхности радиаторов. Если коллектор не оснащен ротаметрами, то процесс настройки растянется на несколько суток.

Изначально установку делают приблизительно, с учетом мощности и длины контура, далее производятся замеры температуры на обратке, в зависимости от результатов выполняется корректировка величины протока.

Как выбрать гребенку

Модель определяется при проектировании. Количество выводов распределительного коллектора должно совпадать с количеством контуров. Длина маршрутов и давление в коммунальной сети позволяют не применять насос для принудительной подачи жидкости. Обогрев автономным котлом в частном доме, где прокладывается более 100 метров труб, требует дополнительной тяги в системе. Значительные перепады давления возможны при монтаже теплого пола. Оптимально подойдет в этом случае гребенка отопления, которая сбалансирует эксплуатационные характеристики.

Важным показателем представляются заявленные производителем технические параметры:

• давление;
• температура.

Полипропиленовые изделия не рекомендуется монтировать в систему, если пиковые значения превышают указанные данные в документах. Критической температурой для полимерных конструкций является 70 °C при давлении, не превышающем 6 бар. Распределительная гребенка из нержавейки легко выдерживает 100 °C при 10 барах.

При необходимости приобретают изделия с дополнительными функциями, помогающими регулировать, контролировать температуру и другие показатели. Небольшие расходы на доплату более сложной модели позволят иметь эффективный инструмент для определения, где можно сэкономить на отоплении, что в итоге окупает расходы. Если гребенка отопления имеет термодатчики, то легко вычислить в каких помещениях происходит интенсивный теплообмен, а где вода мало отдает энергии. Правильная регулировка не даст вхолостую подавать избыток жидкости туда, где она не нужна.

Сборка готового комплекта

Самый простой и надежный способ, но более дорогой — это купить готовый комплект насосно-смесительного узла и коллекторной группы. Руководство по сборке заводского комплекта содержит пошаговые инструкции, что позволяет собрать его своими руками даже неопытному мастеру.

Сборка готового комлекта насосно- смесительного узла и коллекторной группы

Подключение труб теплого пола к коллектору производится с учетом пропускной способности распределительных гребенок и составленной схемы с обозначением размеров труб, точек их соединения с элементами отопительной системы и местами укладки. Работы по подключению водяного контура проводят после установки коллектора и системы защиты (байпас, воздушный клапан).

По окончании работ, соединения проверяют на герметичность. Для этого коллектор для теплого пола с расходомером подключают к главному насосу, который нагнетает требуемое давление, и оставляют систему на 24 часа. Если за сутки не произошло изменение установленных параметров – смесительный узел можно смело эксплуатировать. Все проверки должны проводиться до укладки финишного напольного покрытия.

Если вы задались целью собрать систему распределения водяного теплого пола самостоятельно, а не покупать готовый комплект, то рассмотрим более дешевые варианты конструкций своими руками.

Из профильной металлической трубы

Коллекторная група из профильной трубы

Перед изготовлением коллектора необходимо составить схему с расположением всех элементов узла. В качестве материала изготовления лучше выбрать стальные трубы с квадратным типом сечения. Такой вид несложен в обработке, что существенно снижает трудозатраты на установку патрубков.

Коллекторы из профильной трубы применяются в отопительной схеме объектов с большим количеством контуров и гидравлическим разделителем. Параметры трубы квадратного сечения – 80*80 или 100*100 мм

Поэтапный процесс производства сборной конструкции распределительного узла выглядит следующим образом:

Сборка коллектора из металлической профильной трубы

Для чего нужен

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы, отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

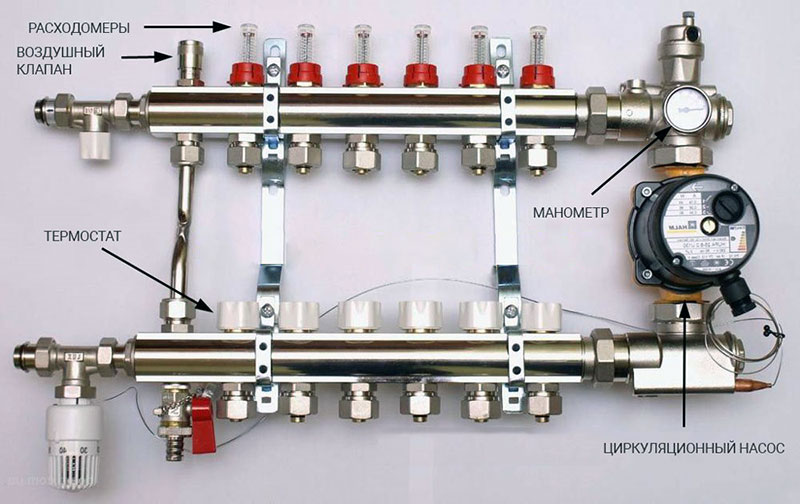

Коллекторная группа для системы отопления в сборе

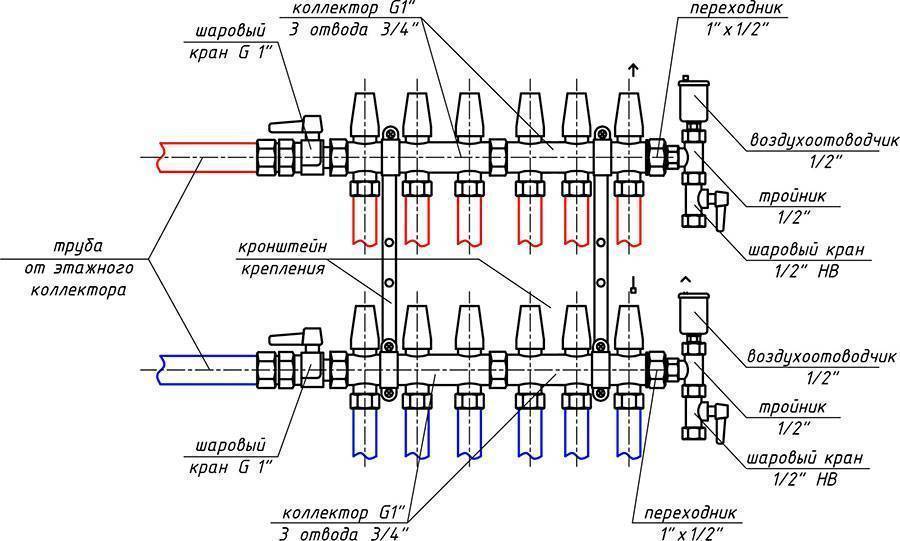

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей, и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Для чего нужна распределительная гребенка системы отопления?

Гребенка позволяет реализовать так называемую лучевую схему системы отопления. Второе название гребенки для отопления — распределительный коллектор, поэтому и упомянутую схему часто называют коллекторной.

Идея проста: к каждому прибору прокладываем отдельный трубопровод подачи теплоносителя и точно так же — обратку. Разумеется, все эти трубопроводы должны подключаться к единому распределителю. Вот им-то и является гребенка-коллектор. Это просто отрезок трубы сравнительно большого диаметра, к которому приварено несколько отводов.

Распределительная гребенка

Очевидно, что в системе должно быть как минимум две гребенки: одна будет служить для подачи теплоносителя, вторая — для сбора обратки.

Чем удобен такой способ организации системы отопления? Если отводы на гребенках оборудовать арматурой (на подаче — регулирующей, на обратке — отсечной), то у эксплуатационщика появятся следующие возможности:

1. Регулировать объем подачи теплоносителя к тому или иному прибору можно будет из одной точки. Таким образом, сбалансировать (добиться равномерного распределения рабочей среды) коллекторную систему гораздо проще, чем «ленинградку» или двухтрубную. Также появляется возможность не сходя с места установить для каждой комнаты свой температурный режим.
2. Отпадает необходимость отключать всю систему для проведения работ по ремонту или обслуживанию на том или ином участке — нужно отключить только «луч», которому этот участок принадлежит.
3. Каждый сегмент можно оборудовать собственным циркуляционным насосом. Таким образом, к коллекторной системе можно подключать приборы, рассчитанные на различное давление рабочей среды.
4. А если оборудовать каждый отвод счетчиком тепла, можно вести учет потребляемой тепловой энергии для каждого прибора в отдельности.

Также гребенка позволяет одновременно подключить к системе приборы, работающие в высокотемпературном (радиаторы) и в низкотемпературном (теплый пол, подогрев бассейна) режимах. В низкотемпературном контуре устраивается перемычка между подачей и обраткой, а также устанавливается трехходовой клапан с автоматическим управлением.

Основную часть времени среда циркулирует по этому контуру (для этого и нужна перемычка), а когда она слишком остынет, система откроет клапаны и из гребенки в контур поступит небольшое количество горячего теплоносителя.

Выбор труб

Главным моментом монтажа коллекторной разводки – правильный выбор труб. В монтаже данной системы используют большое количество соединений, что влечёт за собой применение большого количества зажимов, фитинга. Для этой цели наиболее подходящим будут мягкие, гибкие шовные металлопластиковые или полиэтиленовые трубы. Для выхода патрубков из коллектора используются медные трубы.

Данные трубы обладают свойствами предотвращения попадания воздуха благодаря специальному покрытию внешней стороны поверхности.

Наиболее оптимальный диаметр труб – 16 мм. Однако по данному вопросу следует проконсультироваться со специалистом.
