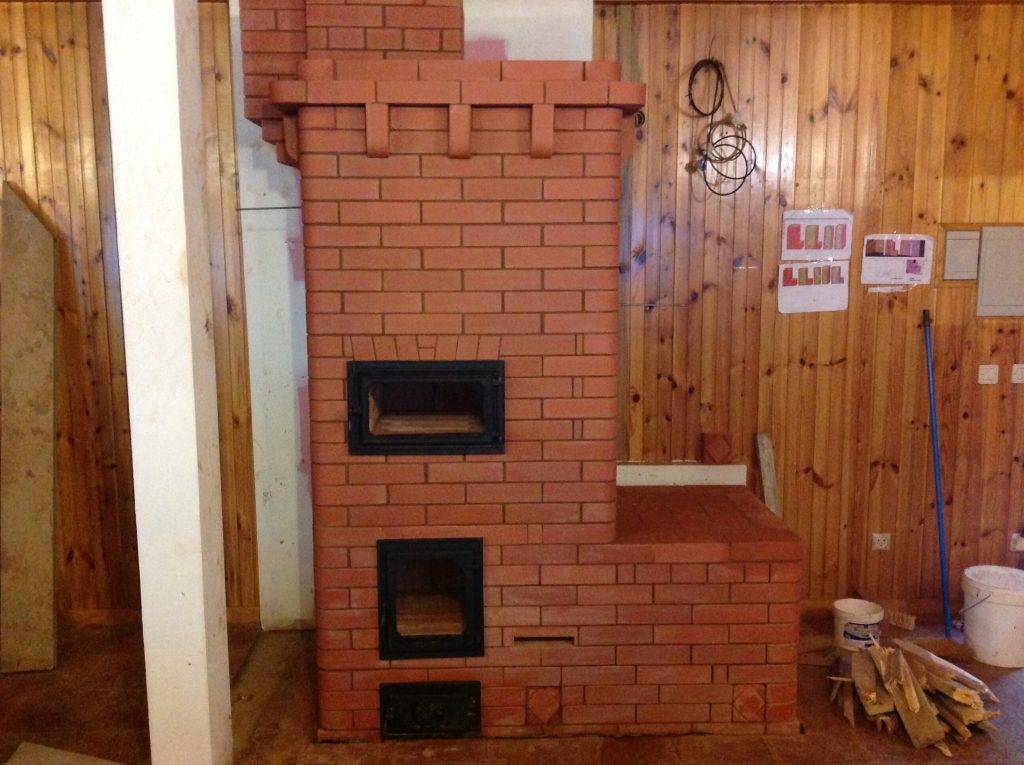

Обзор и возведение колпаковых печей Кузнецова

Преимущества и недостатки печи

Преимущества:

• • высокий показатель коэффициента полезного действия 75-85% (КПД);
  • топливо сгорает при высоких температурах;
  • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
  • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
  • долговечность эксплуатации печи;
  • эстетичный, оригинальный внешний вид;
  • высокая эффективность, многофункциональность;
  • экономичность;
  • длительное сохранение тепла;
  • форма и дизайн печей могут варьироваться в зависимости от назначения;

  • при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

    Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

• совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

  Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

• конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;

• особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

  И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

• самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.

  Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Чем объясняется высокая эффективность печей

Причины, по которым колпаковые печи являются настолько эффективными по сравнению с традиционными устройствами, следующие:

• Правильное распределение дымных газов по температуре нагрева за пределами топочного отделения.
• Большое количество колпаков способствует задержанию горячего газа и более эффективной аккумуляции тепла внутри устройства.
• Правильное расположение колпака способствует сдерживанию нагретых газов и поддержанию высокого температурного режима. Это приводит к сбору продуктов сгорания топлива в одном месте и снижению уровня образования сажи в дымоотводной трубе. По этой причине «кузнецовки» не требуют частой чистки от сажи.
• Теплообменник располагается в колпаке, поэтому не удерживает производимое печью тепло и не снижает уровень КПД.

Построить печь Кузнецова своими руками не так и просто, но все, что потребуется от мастера, – это следовать четкой пошаговой инструкции.

Материалы для строительства кирпичной печи

1. Шамотный кирпич для внутренней кладки. Посчитать его количество можно согласно порядовке. Для простой конструкции его потребуется немного.
2. Глиняный кирпич для наружной кладки, когда создаются, в том числе колпаковые печи Кузнецова – порядовка поможет узнать его количество. Желательно приобрести изделия марки М150.
3. Глина в количестве 100-150 килограммов. Необходимо, чтобы она была хорошего качества. В противном случае при первом же обжиге готовой конструкции раствор растрескается.
4. Очищенный песок. Его потребуется в 2 раза больше, чем глины. В продаже имеются готовые глинопесчаные смеси. Их нужно на 500 кирпичей примерно 0,2 м³.
5. Металлическая фурнитура – колосник, топочная и поддувальная дверки, 2 стальных уголка, 5 метров проволоки.

История создания колпаковой печи

И. В. Кузнецов – самый талантливый печной конструктор в России. В 60-е годы мастер занялся решением актуальной проблемы: как при наименьшем потребление топлива добиться максимальной теплоотдачи в отопительном устройстве. И вот спустя более пятидесяти лет печи Кузнецова остаются самыми эффективными.

На сегодняшний день насчитывается более 150 моделей печей, изобретенных великим конструктором. Коэффициент КПД у большинства устройств не менее 90%. И. В. Кузнецов продолжает создавать новые и усовершенствует старые варианты печей, работая уже с большой командой и открыв свой сайт.

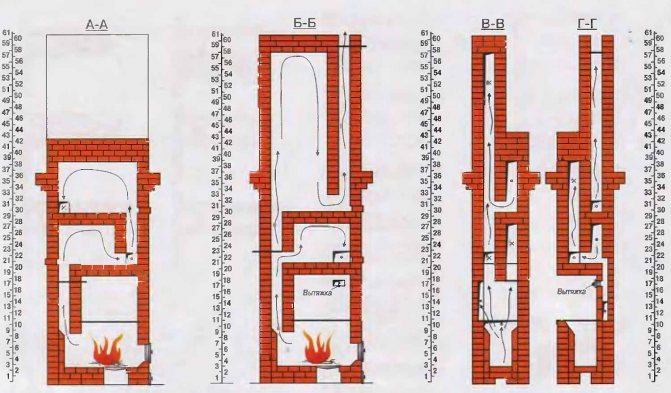

Схема работы и устройство

Основой двухколпаковых печей являются следующие элементы:

• зольная камера;
• топка;
• вертикальные колпаки;
• прочистные дверцы;
• задвижки;
• варочная, сушильная камеры и/или духовой шкаф.

В самом низу располагается зольная камера, а над ней топка. Над топливной камерой устанавливается варочная панель. Во втором колпаке устраивают сушильную.

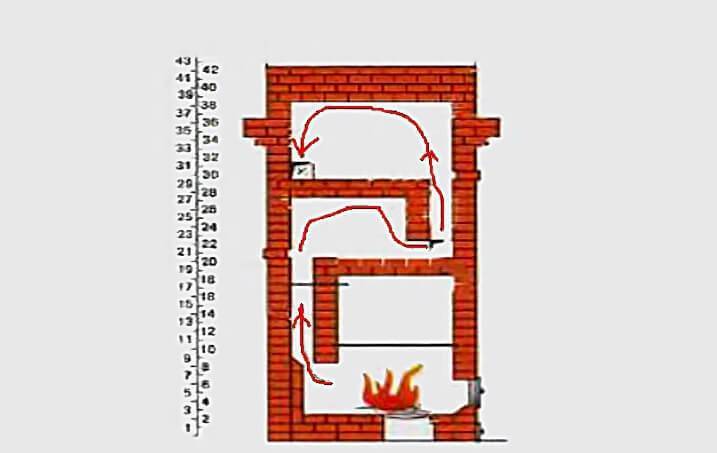

Принцип действия двухколпаковых печей:

1. Горячие газы из топливника поступают через вход в нижний колпак.
2. Нагретые газы легче воздуха, поэтому они поднимаются к самому верху колпака, отдавая его стенкам часть тепла.
3. Остывая, они начинают опускаться по боковым стенкам колпака к его основанию.
4. Так как внутрь постоянно поступают новые порции горячего газа, охлаждённый вытесняется в вертикальный канал, ведущий во второй колпак.
5. Попадая в него, они поднимаются к верхнему перекрытию и отдают часть своего тепла. Остывая, газы опускаются по стенкам к основанию колпака и выходят наружу через трубу.

Обратите внимание! Двухколпаковые печи работают по принципу свободного движения газов, без принудительной тяги.

Одно из преимуществ двухколпаковых печей состоит в том, что даже если не закрыть задвижку на трубе после того как печь протопилась, поступающий холодный воздух из топки, не будет охлаждать её. Сверху в колпаке находится разогретый воздух, из-за этого холодный не может подняться. Он сразу же выводится через боковой вертикальный канал из нижнего колпака во второй. В нём холодный воздух так же не поднимается, а проходит по его основанию и удаляется наружу через трубу.

Если установить задвижку в перекрытии первого колпака под дымоходной трубой, то можно регулировать нагрев печи. При открытом положении, попадая из топки, горячий воздух поднимается к верху нижнего колпака, а из него вытягивается наружу в трубу. Сама печь нагреваться при этом не будет, только варочная плита. Этот режим топки особенно удобен в летнее время.

Если задвижку закрыть не полностью, то часть газов сразу же выведется наружу, а остальное, отдав тепло стенам нижнего колпака, через вертикальный канал перейдёт в верхний. Так же передав часть нагрева стенам второго колпака, газ выйдет через дымоходную трубу наружу. Эта возможность регулирования удобна в весенне-осенние периоды.

Двухколпаковые отопительно-варочные печи хорошо прогреваются снизу, каждый горизонтальный ряд имеет одинаковую температуру со всех сторон, увеличивающуюся на следующих выше лежащих рядах.

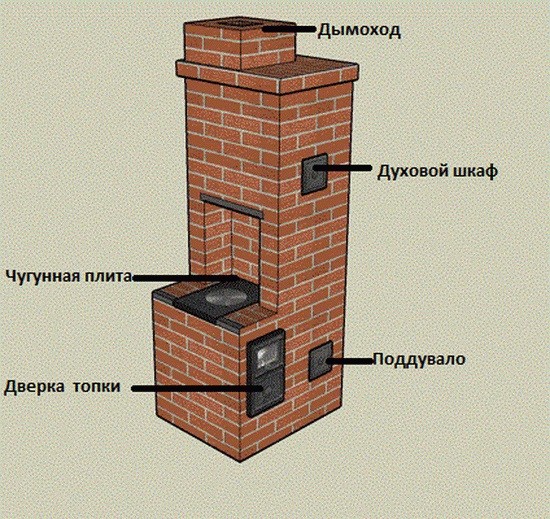

С духовым шкафом

Конструкция двухколпаковых печей позволяет встраивать не только варочную плиту, но и духовой шкаф. Металлическая духовка поможет приготовить еду, и при этом будет являться дополнительным источником обогрева. Чаще всего её располагают рядом с топкой. В итоге нагретый газ, поступающий из топливной камеры, обогревает духовку по бокам и сверху. Остывший газ выводится через вертикальный канал.

Преимущества двухколпаковых ОВП с духовкой состоит ещё в том, что как только печь была растоплена можно приоткрыть дверцу шкафа, и помещение будет быстрее обогреваться. Так как духовка нагревается в первую очередь.

Особенности печи Кузнецова

Печи инженера Кузнецова известны не только на родине, но и во всем мире с 60-х годов прошлого века.

Причем актуальность разработок полувековой давности нисколько не стала меньше, а наоборот — печи Кузнецова все более популярны.

Целью модернизации старинной конструкции русской печи при не столь значительном изменении ее внутреннего устройства было создание отопительного агрегата с более высоким КПД при экономии топлива.

Колпаковые печи — одни из самых распространённых и по характеристикам ничуть не уступают канальным печам.

Данная печка — новейшая разработка в консервативной сфере: монтаже и проектировании печей. Эту печку отличает принципиально новый метод использования горячего газа.

В конструкции стандартного типа движение холодного и горячего газа происходит за счёт тяги воздуха, поступление которого происходит через зольник.

Колпаковая печь по своему принципу очень похожа на работу ракетных печей, где горячие газы движутся не под воздействием тяги дымовой трубы, а благодаря силе тяжести самих газов.

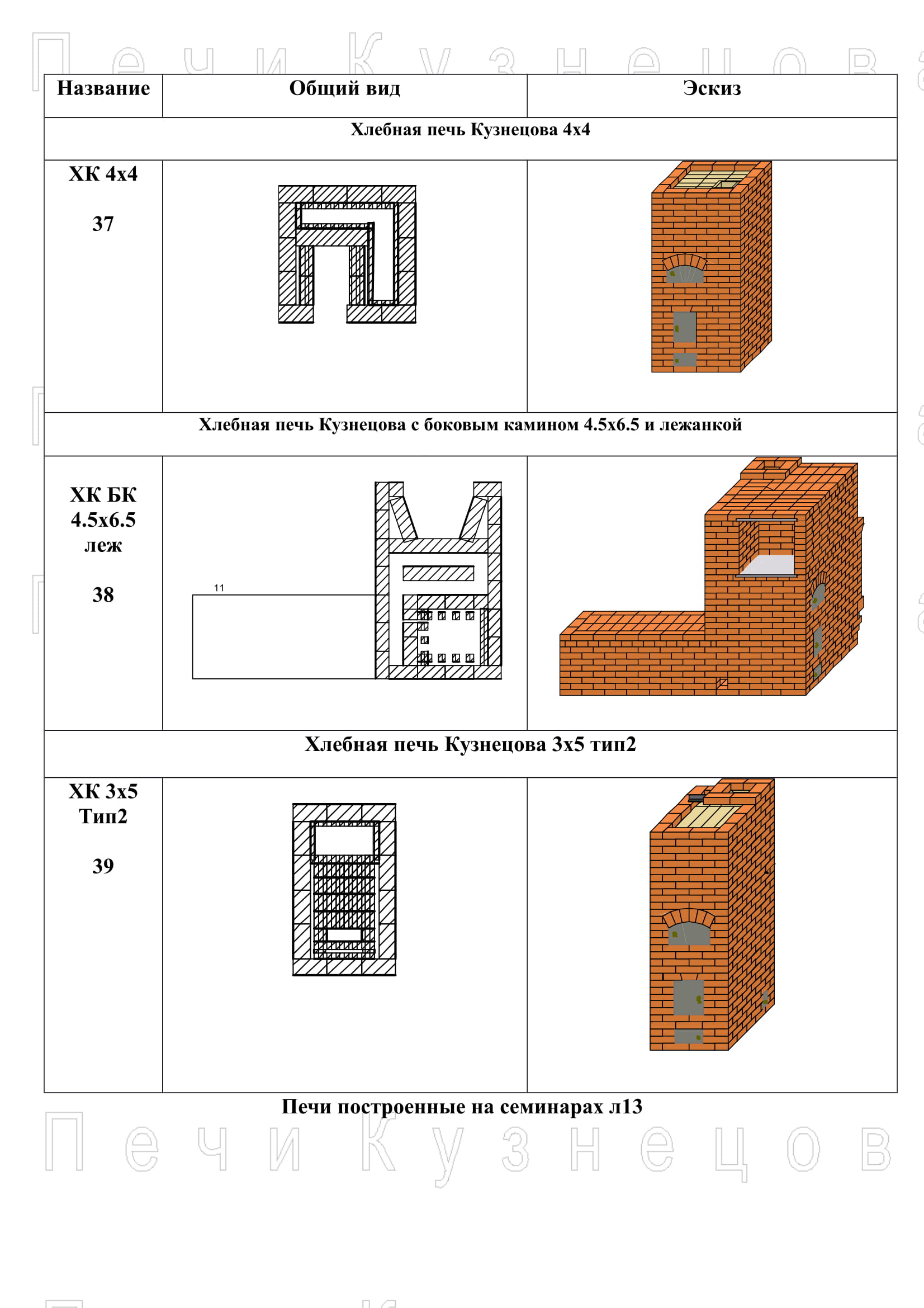

Проекты печей Кузнецова: виды и назначение конструкций

Бытовые печи Кузнецова бывают разными по своему назначению. Если её назначение – приготовление пищи, то это варочная печь. Для отопления помещения используют отопительные печи. В бани устанавливают печи для бань. Для улучшения эстетического вида помещения устанавливают камин (каминную печь).

Основным показателем, к которому стремился в своих разработках И.В. Кузнецов, он считал повышение эффективности действия печи. Свои печи он дополнял улучшенными свойствами. Одним он устанавливал дополнительное оборудование, другим вносил изменения в топку, третьи обладали повышенным теплосбережением.

Подразделение печей в зависимости от их назначения:

• Варочные печи;
• Печи для отопления;
• Банная печка из кирпича;
• Просто барбекю или комплексы для улицы;
• Хлебная печь;
• Отопительно-варочные комплексы;
• Каминопечь.

Все эти конструкции доказали своё высокое качество широкой известностью и многолетней эксплуатацией. За всё время деятельности Кузнецовым разработано большое количество проектов печей. Сами проекты и их чертежи предоставлены на сайте В.И. Кузнецова. Отопительные печи Игоря Кузнецова маркируются – ОИК. Порядовки на печи различаются по присутствию букв в аббревиатуре. Если это будет отопительно-варочная печь, то ОВИК, если есть лежанка то, в названии будет буква «Л» и т. д.

Как нужно складывать печи колпаковые

Своими руками сложить печь Кузнецова нетрудно. Следующие сведения будут необходимы для правильной постройки:

• Газ способен заполнить любой объём, который будет предоставлен. Соответственно форма колпака не имеет значения, она может быть любого размера.
• Стенки колпака одинаково нагреваются в каждом горизонтальном сечении. Верхняя часть резервуара является самой горячей.
• Источник тепла может быть размещён произвольно, однако он должен находиться в нижнем ярусе колпака.
• Возможно использование нескольких тепловых источников.

Не рекомендуется делать собственный объект, если это первый опыт кладки. Во-первых, это сложно, а во-вторых, существует большая вероятность ошибиться. Лучше воспользоваться готовыми планировками, они есть в интернете. Не стоит выбирать сразу сложные конструкции, лучше начать с чего-то простого.

Для того чтобы сложить печь Кузнецова, необходимы:

• Болгарка;
• Проволока металлическая;
• Уголок стальной;
• Печное литьё: дверки, задвижка и решётка колосниковая. Поддувальная, очажная и топочная плита;
• Песок. Он должен быть очищенным, его должно быть больше глины в два раза.
• Раствор, предназначенный для кладки (вода, глина и конский навоз). Глина должна быть огнеупорной;
• Дрель с насадкой миксер или перфоратор;
• Колосник;
• Стальная пластина;
• Кирпич полнотелый, предназначенный именно для этих работ. Кирпич должен быть огнеупорным. А также необходим кирпич для кладки снаружи.

Готовый печной раствор может заменить глину и песок, его можно купить в строительном магазине. В данной смеси все пропорции уже соблюдены. Чтобы печь служила долго, все материалы должны быть высокого качества.

О последователях

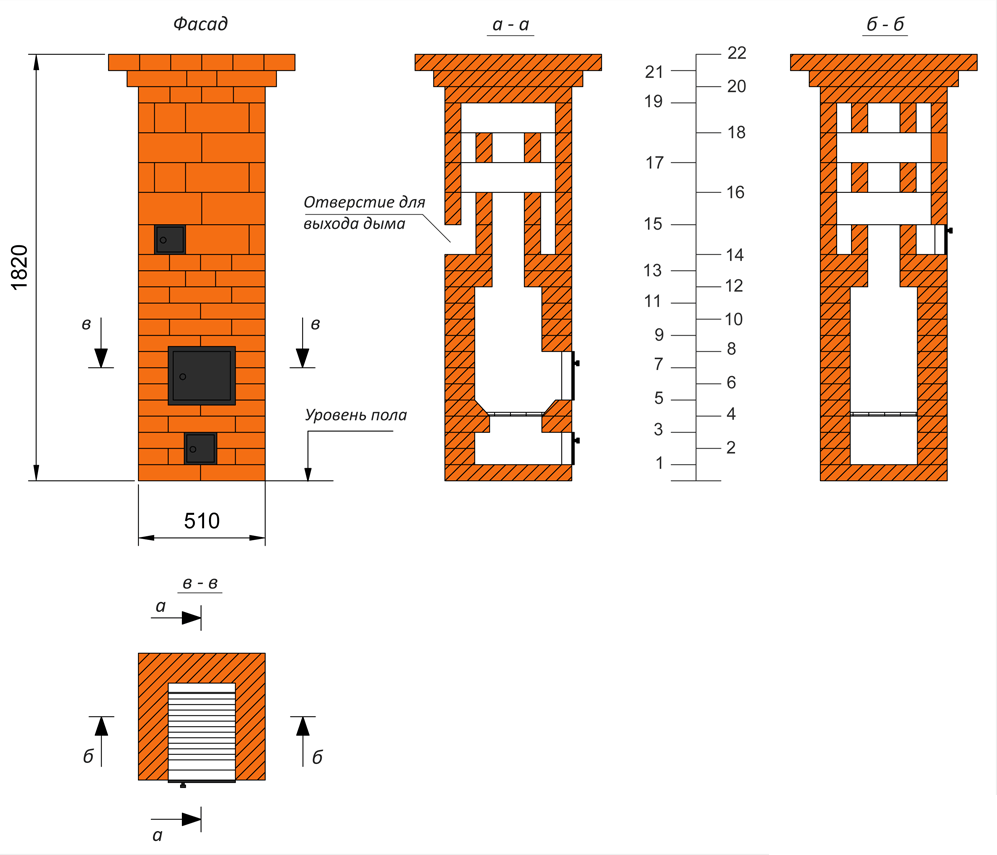

Чертеж самодельной печи Кузнецова

Тем не менее, «кузнецовки» не есть некое чудо несказанное. Уже нашлось немало любителей и мастеров-профи, не только повторяющих оригинальные конструкции Игоря Викторовича, но и создающие свои самостоятельно. На рис. справа – чертеж, а на рис. в разделе – порядовка одной из них.

У нее две особенности. Первая – растопочные ходы на 21-м ряду. Они вполне аналогичны холостым воздушным ходам Кузнецова, но включаются в работу при растопке, ускоряя и облегчая ее. На пламени или тлении их пропускная способность не позволяет обеспечить выход газов, и канальчики эти заглушаются газовыми пробками.

Вторая – пиленые вдоль, да еще и на угол, кирпичи в 17-м, 28-м и некоторых других рядах. Вообще-то и печники, и просто строители знают, что кирпичи вдоль не пилят. Но это убеждение сложилось во времена, когда и понятия «угловая дрель», она же болгарка, не было. Об алмазном инструменте тогда только слыхали, что, мол, применяется такой где-то в секретных цехах военных заводов.

Но пилить кирпич вдоль болгаркой на весу все равно нельзя, его прочность упадет ниже предельно малой из-за биений инструмента в руках. Тут два варианта, первый: установить инструмент в станину с ходящим в вертикальной плоскости рычагом, чтобы получится отрезной станок. Такую можно сделать самому, есть и готовые в продаже.

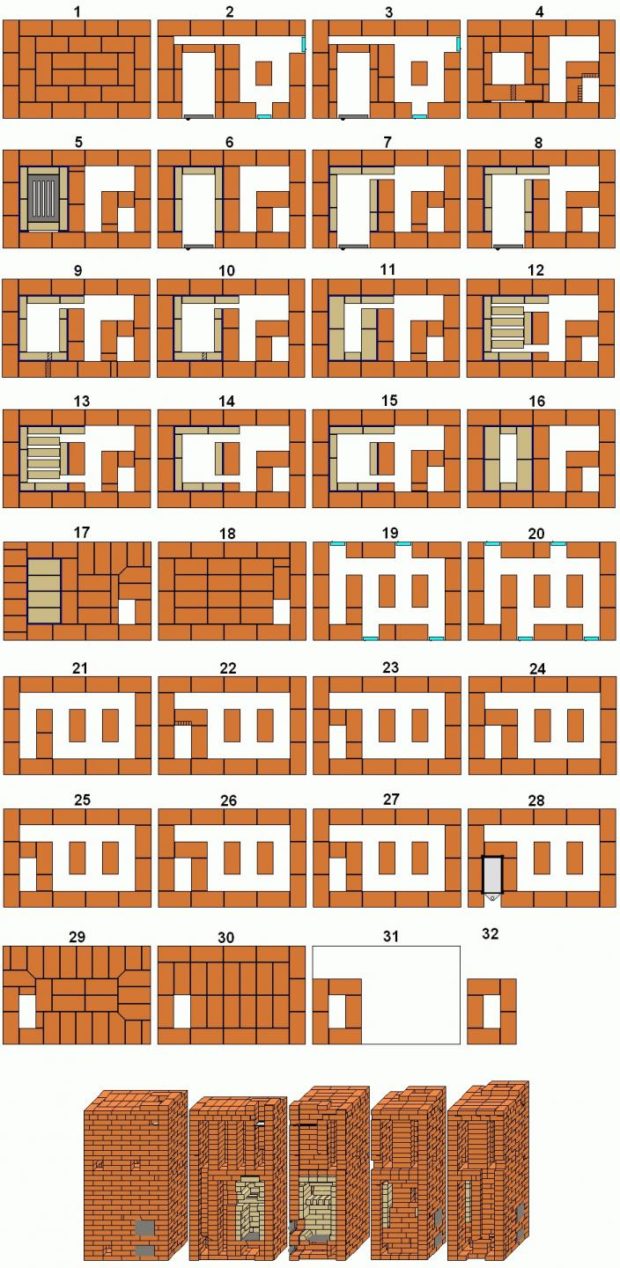

Порядовка самодельной печи Кузнецова

Другой способ годится, если на хозяйстве имеется циркулярка хотя бы на 1500 обмин, а лучше – на 2500-3000. Тогда алмазный круг по камню заправляют в нее вместо штатного пильного зубчатого. Этот вариант предпочтительнее: опорная доска с уголковым упором обеспечивают рез гораздо более чистый и точный. И при необходимости можно допилить с другой стороны, не рискуя получить на спиле высокую ступеньку.

Возведение колпаковой печи

Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:

1. Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
2. Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
3. Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
4. Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
5. Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
6. До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
7. Основание печи делается отдельно от фундамента здания.
8. При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.

Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.

Пошаговое строительство колпаковой печи:

Шаг 1 — фундамент

После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.

Шаг 2 — кладка печи

После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.

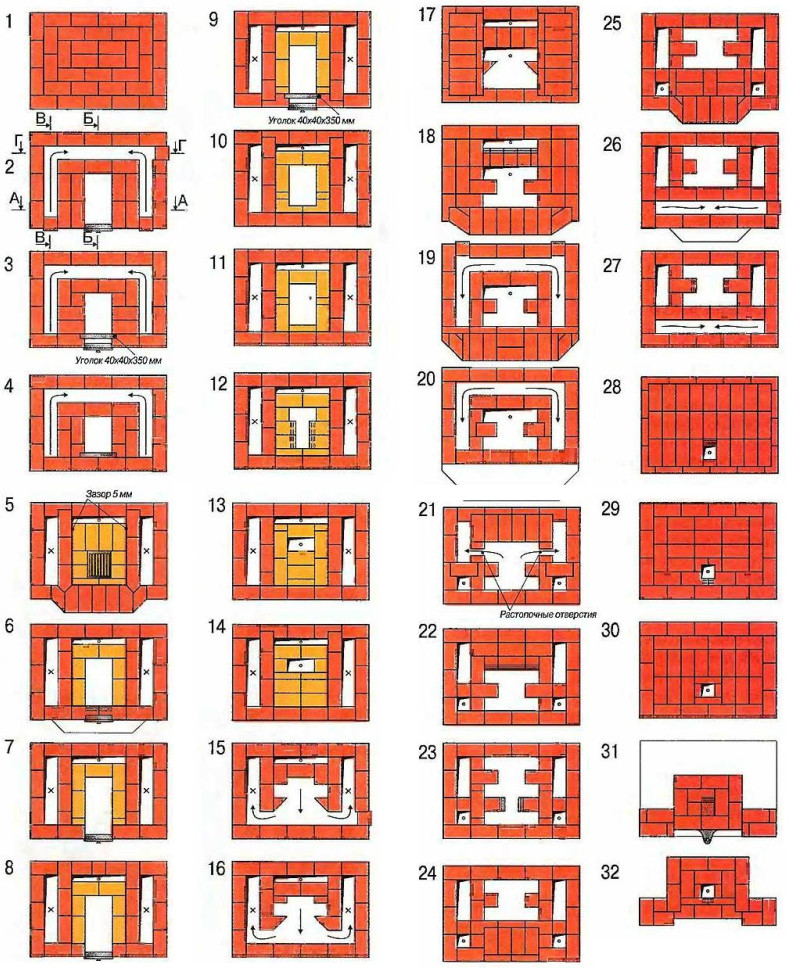

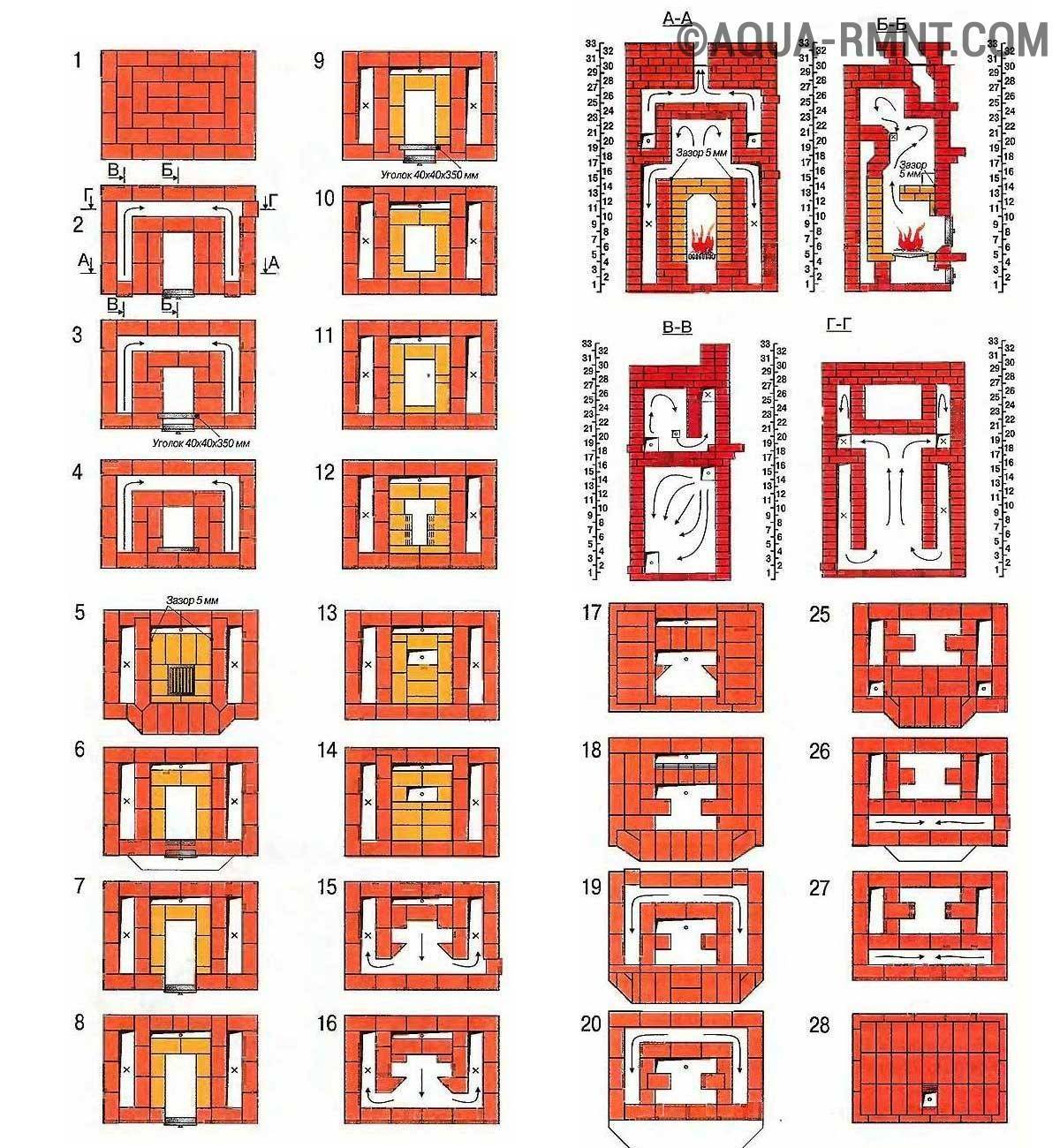

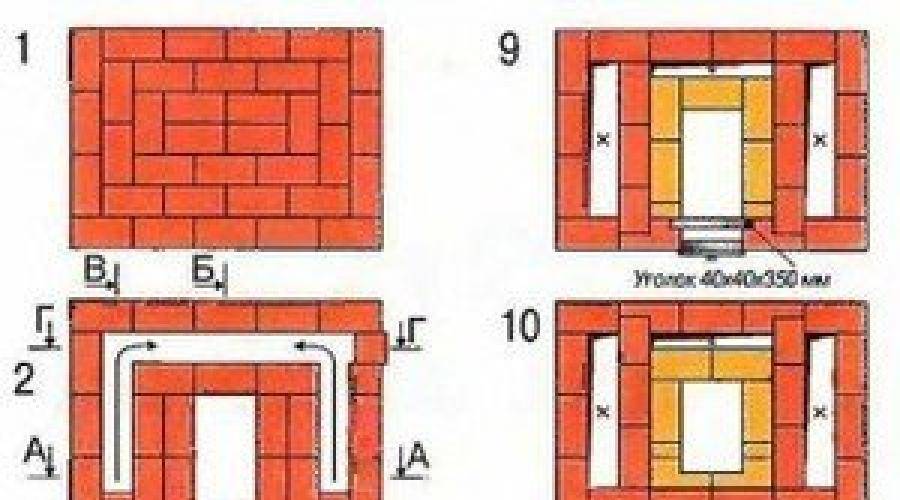

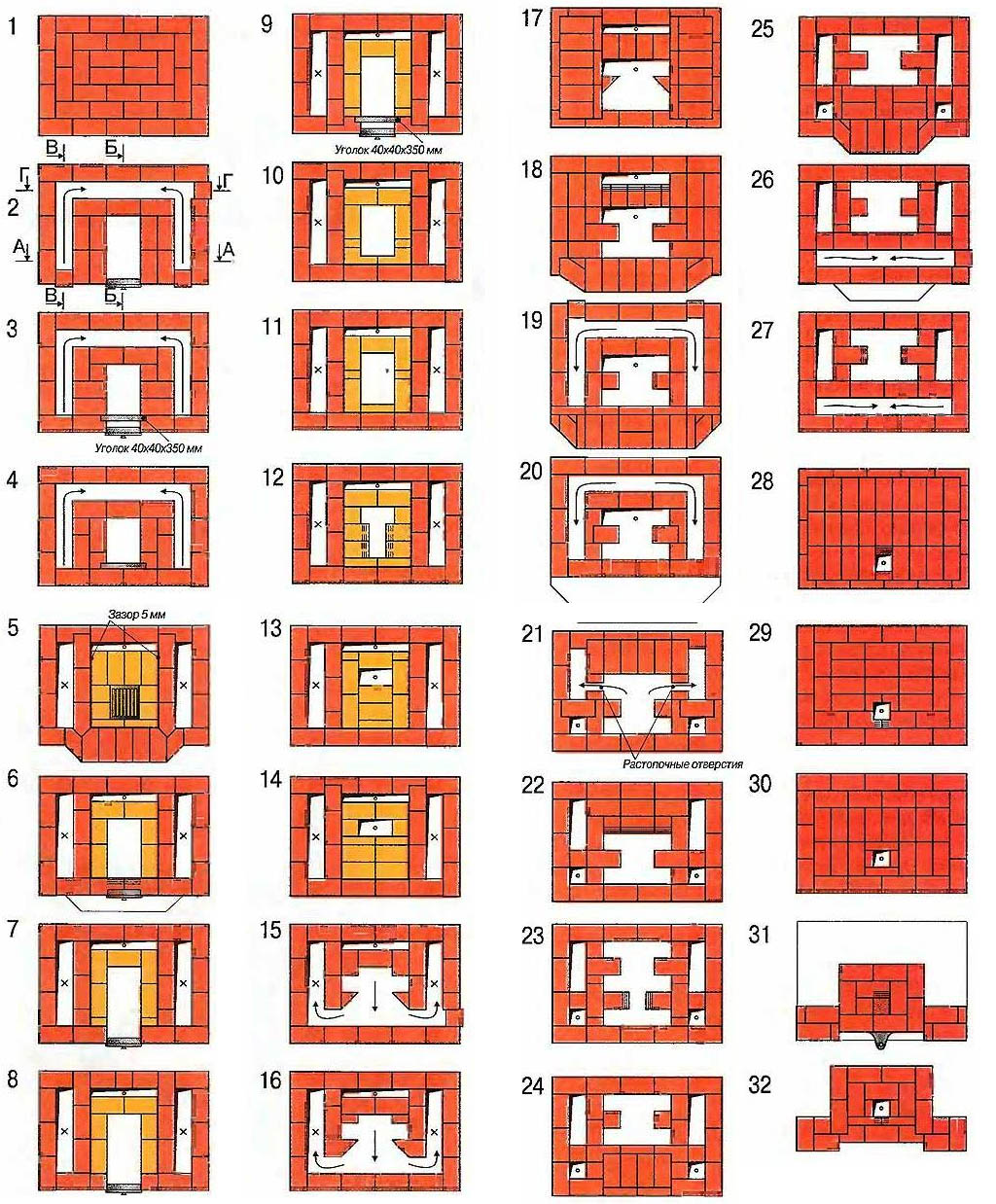

Порядовки колпаковой печи:

Красным обозначен керамический кирпич, жёлтым – огнеупорный.

Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.

Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.

Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.

Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.

Шаг 3 — проверка

После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.

Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.

При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.

Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.

Для такого типа топки используется сухой шов.

Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.

При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.

При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.

Подводя итоги можно сказать, что  печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.

При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.

Кладка и проверка

Если вы уже имели опыт кладки печей, то проблем у вас не возникнет

Единственное, на что стоит обратить внимание, так это на качество связки. Для улучшения этой характеристики на каждый 2-й ряд кирпича необходимо прокладывать проволоку

Для прокладки канала из первого яруса лучше класть по ¼ кирпича. Это позволит несколько увеличить длину топки. При этом верхнее перекрытие между ярусами организовывается на 17-18 ярусе.

По окончании кладки необходимо выждать некоторое время, пока раствор не застынет. Затем можно монтировать дверки и другие металлические изделия. Только после этого приступают к первой растопке. На этом этапе проверяется, насколько хорошо работает печь. Смотрят на тягу, герметичность задвижек, дверок и т. п. В принципе, это все, что можно рассказать о том, как выкладываются печи Кузнецова. Порядовки, изготовленные своими руками, могут иметь разную мощность.

Конструкционные особенности

В настоящее время существует более 100 различных видов конструкций. Однако несмотря на разнообразие форм и дизайнерских решений, строение у всех печей одинаковое. Кузнецов, изобретая свою печку, первоочередными задачи для себя ставил: эффективность и высокая производительность. Для того, чтобы достичь этих показателей, особую роль создатель уделил расположению внутренних каналов колпаковой печи.

Колпак — это отдельная камера, где задерживается нагретый газ, за счет этого, достигается высокий КПД, а топлива расходуется намного меньше.

В стандартном варианте “колпаковки” — два колпака. Нижний находится в непосредственном контакте с топочной камерой, а другой колпак расположен в верхней части печки. Основная функция первого заключается в разделении газов на горячие и холодные потоки. В этом состоит главное отличие “кузнецовки” от канальной печи, где теплый воздух, под действием тяги выходит наружу.

В колпаковой печи, поток нагретого воздуха, который выходит из топки, направляется вверх конструкции, под первым колпаком он задерживается и долго накапливает тепло.

Печь для бани Кузнецова

Затем поток движется через проход во вторую камеру, где он также задерживается под вторым колпаком, поскольку проход находится у основания. В результате, перед тем как выйти по дымоходу, горячий воздух долго накапливает тепло внутри печи. Благодаря этому КПД очень высокий — 90-95 %, что практически вдвое превышает производительность канальной печки.

Еще одна важная составляющая устройства, придуманного Кузнецовым, — это механическое управление потоками. Для этого в агрегате устанавливаются задвижки, которые при необходимости могут задерживать и менять направление горячего воздуха.

https://youtube.com/watch?v=Ffp6_DdSdH0

Преимущества и недостатки печи

Преимущества:

• • высокий показатель коэффициента полезного действия 75-85% (КПД);
  • топливо сгорает при высоких температурах;
  • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
  • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
  • долговечность эксплуатации печи;
  • эстетичный, оригинальный внешний вид;
  • высокая эффективность, многофункциональность;
  • экономичность;
  • длительное сохранение тепла;
  • форма и дизайн печей могут варьироваться в зависимости от назначения;

  • при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

    Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

• совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

  Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

• конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;

• особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

  И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

• самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.

  Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

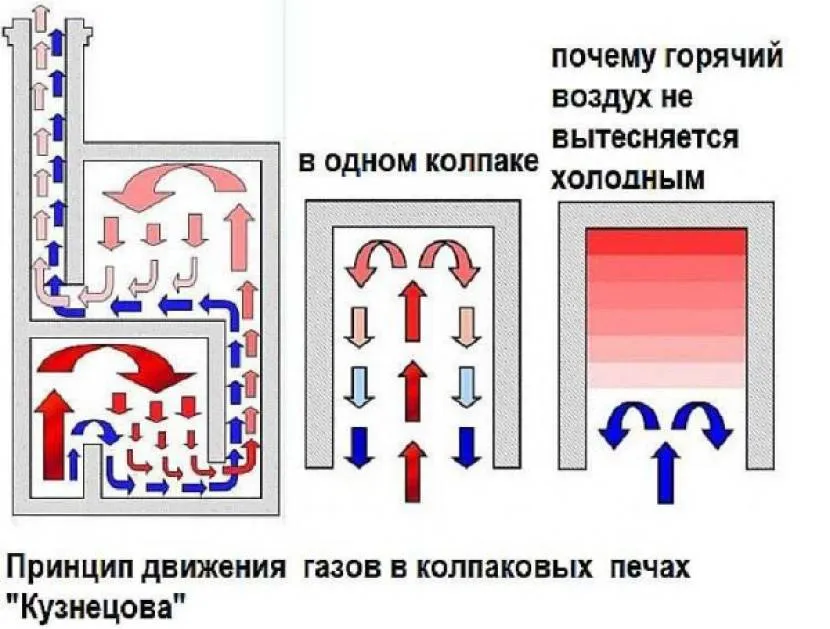

Особенности конструкции и принцип работы

Печи Кузнецова более эффективны для отопления, чем обычные канальные модели

В канальной печи горячий воздух движется по направлению от топки в сторону дымохода. При этом нагреваются стенки конструкции, от которых тепло излучается в помещения. В таких нагревательных дровяных конструкциях продукты сгорания удаляются естественным образом. Чем лучше тяга, тем быстрее горячий воздух отводится на улицу. КПД устройства достигает не более 60%. До 40% тепла «отапливает» окружающее пространство.

Канальные модели громоздки, прогрев неравномерен — на начальном участке (пока воздух горячий) стенки прогреваются сильнее, в конце дымохода меньше. Разность температур часто приводит к появлению трещин в структуре стен.

В кузнецовских печках используется иной способ удаления горячих продуктов сгорания. На его пути устраивают один ли несколько колпаков, в которых происходит воздухообмен.

Сообщаются камеры через узкие щели, называемые «сухими швами».

Нижний колпак объединён с топкой. Под «куполом» за счёт законов физики скапливается горячий воздух, который прогревает стенки печи, сам при этом охлаждается. По мере горения топлива в колпак поступает новая порция тепла, вытесняя остывшие массы вниз. Охлаждённый воздух перетекает во второй купол, где процесс повторяется.

Подготовительные работы перед сборкой печи

Перед тем как начать возводить печь необходимо подробно изучить план помещения, где будет стоять печь. Так как она весит достаточно много, фундамент должен быть хорошо укреплён.

Следующая информация поможет правильно и качественно построить печь, чтобы избежать проблем при её дальнейшей эксплуатации.

• Колпак и очаг должны совмещаться сухим швом — размер 2–3 сантиметра. Он необходим для правильного перемещения потоков воздуха. Насыщенные парами воды тяжёлые газы будут перемещаться в очаге, и создавать определённую вибрацию, повышая качество сгорания дров.
• Нельзя объединять топочную с колпаком, так как дрова должны сгорать в определённом объёме. Только так сможет создаваться максимально высокая температура.
• Над топочной камерой должен быть устроен катализатор из огнеупорных кирпичей в виде решётки. Здесь они раскаляются до максимума и дожигают то, что сгорело в очаге.

Если печь будет строиться в деревянном доме, то очень важно оградить стены от сильного перегревания. Для этого на стыках стен и самой печи рекомендуют установить прокладки из огнеупорного материала

Также на стыках печи зазоры, которые будут заполнены огнеупорным материалом, нужны для свободного хода расширения кладки во время её нагревания. Иначе раствор на швах будет давать трещины, и печь будет деформироваться.

Полезные советы мастерам перед началом работы

• Огнеупорная защита внутри печи должна располагаться таким образом, как — будто она зависла в воздухе. То есть она не должна соприкасаться со стенками печи.
• Внутреннюю кладку необходимо устанавливать на ребро. Внешняя кладка делается на усмотрение мастера.
• Проволока нужна для усиления кирпичной связки. Поэтому через каждые 2–3 ряда необходимо её прокладывать, чтобы печь была более прочной и устойчивой.
• После полного высыхания раствора стенки печи надо обработать специальным огнеупорным веществом.
• Пробная растопка должна осуществляться с минимальной возможной температуры, с поэтапным прибавлением жара.

Достоинства и недостатки

Тяга в печи осуществляется за счет пустот внутри Коэффициент эффективности превышает показатель традиционных печек, у которых он составляет значение в диапазоне 70 – 85%. В конструкциях Кузнецова полностью выгорает сажа, поэтому срок между двумя соседними чистками исчисляется 3 – 4 годами.

Достоинства моделей изобретателя:

• тяга осуществляется за счет пустот внутри (колпаков), а не каналов, поэтому уходит меньше кирпича;
• печи работают на любом топливе, не только на дровах;
• использование короткого дымового канала также экономит средства на обустройство;
• происходит равномерная теплоотдача в течение суток;
• есть возможность обогрева нескольких уровней дома от одного устройства;
• в конструкцию вставляют контуры ГВС и пароводяного отопления, ее совмещают с варочной плитой, лежанкой, духовкой, камином.

Расчёт основных параметров

Для того чтобы правильно построить печь Кузнецова необходимо точно соблюдать разработанную специалистами схему. Мастера, которые имеют большой опыт работы в строительстве таких печей, рекомендуют перед тем, как начать капитальную кладку потренироваться положить её «насухо», если вы делаете это в первый раз.

Если печь будет возводиться на стадии строительства самого дома, то необходимо составлять проект таким образом, чтобы она смогла отапливать сразу несколько помещений.

Фундамент для печи должен быть качественным и иметь обязательно гидроизоляционный слой. Также необходимо учесть, что фундамент дома не должен переходить в основу для печи. Эта конструкция должна иметь собственный фундамент, дающий свою усадку.

Бетонное основание должно быть больше размеров печи примерно на 10 сантиметров со всех сторон. Степень его заглубления будет зависеть от высоты конструкции и грунтового состава, где будет строиться печь. Обычно глубина котлована составляет от 40 до 60 сантиметров. На дно укладывается подушка из песка для гидроизоляции и слой щебня для упрочения постройки. Для формирования боковых стенок устанавливают опалубку из досок.

Схема порядовки колпаковой печи ОВИК-9

• Печь (ОВИК-9) имеет варочную камеру с 2 конфорочной плитой и стальными закрывающимися дверцами.
• Оборудована отдельным вытяжным каналом, который позволяет регулировать температурный режим внутри запертой ниши.
• Может использоваться в качестве духовки, поэтому в стенки встраиваются металлические полозья для противней.

• Двухколпаковая печь может использоваться в «летнем» и «зимнем» режиме. Поэтому летом на ней можно только готовить.

Глубина топки 450х470 мм с сухим швом для расширения кирпича в 2–3 см. Если топочная необходима больших размеров 510х530 мм, то задняя стенка выкладывается не в ½ кирпича, как показано в порядовке, а в ¼ кирпича.

Плюсы и минусы колпаковых печей

Перед установкой таких печей, вам нужно изучить перечень преимуществ и недостатков.

Среди преимуществ выделяются:

• Экономичность материалов.
• Простой процесс монтажа, ведь конструкция не предполагает наличие сложного механизма, а процесс кладки не требует дополнительных навыков.
• Простая эксплуатация. Данным печам почти не нужен уход, а также нет никаких специальных требований к топливным материалам.
• Быстрое и эффективное отопление за счет своей конструкции.
• Возможность выполнить печь в любом дизайне.

• Неравномерный прогрев печи.
• Ограниченные конструкционные возможности.
• Высокий показатель расхода топливных материалов.
