Подключение комнатного термостата к газовому котлу

Принцип работы термостата

Термостат – это полностью автоматический прибор, позволяющий свести к минимуму вмешательство человека в работу отопительной системы. На таких автоматических программаторах выставляется определенное значение температуры, которое должно поддерживаться в помещении. При отклонениях от заданного значения термостат дает котлу соответствующие команды.

Котел, получив команду на запуск, начинает работать и прогревать теплоноситель, в результате чего помещение нагревается. Как только температура достигает верхнего установленного значения, газовый котел отключается – и такой цикл повторяется все время. Особенностью этого рабочего цикла при подключенном термостате является тот факт, что вместе с котлом отключается и циркуляционный насос – а это в конечном итоге положительно отражается на стоимости отопления.

В отличие от ручной настройки котла, программатор оценивает не температуру теплоносителя, а температуру в помещении. Эта особенность позволяет на порядок снизить количество включений котла для очередного подогрева – даже если батареи полностью остыли, но температура воздуха все еще достаточно высока, отопительное оборудование будет находиться в режиме ожидания.

Регулярность включения котла в наибольшей степени снижается из-за следующих факторов:

• Обогрев помещения солнечными лучами;
• Повышение температуры воздуха на улице и, как следствие, снижение разницы температур;
• Увеличение количества людей в помещении;
• Получение тепла через ограждающие конструкции.

Как показывает статистика, экономия при использовании термостата может достичь 30% — а это довольно высокий показатель, который позволяет такой системе называться энергоэффективной. Именно поэтому стоит подумать о том, как подключить комнатный термостат к газовому котлу, и воспользоваться возможностью сэкономить.

Установка и подключение

И вот, когда оборудование выбрано и приобретено, можно приступать к его установке. Вначале рассмотрим рекомендации по размещению датчика.

Выбираем место для датчика

От того, где будет размещен датчик, зависит правильность и эффективность работы всей отопительной системы, поэтому нужно учесть следующие правила:

• Рекомендуемая установка датчиком над полом – 1,5 м. Все мы знаем, что помещение нагревается неравномерно при любой отопительной системе, будь то классическая система или теплый пол. Если пренебречь этим правилом, то датчик будет управлять котлом в другом температурном режиме.
• Не рекомендуется прикреплять датчик к внешней стене, так как она всегда более холодная, нежели стены внутри помещения.
• Датчик не нужно устанавливать в глухом месте или прятать за какими-либо предметами – возле него должен свободно циркулировать воздух. Но нужно остерегаться и другой крайности – прибор не должен находиться в зоне действия сквозняков.
• Место для установки прибора не должно быть возле нагревательных приборов или возле кондиционера, окон и входных дверей. На него не должны попадать прямые солнечные лучи.

Такое обилие ограничений и предписаний может показаться чересчур уж большим, на самом же деле здесь ничего сложного нет, просто об этом нужно помнить, выбирая место для датчика термостата.

Приступаем к подключению

Если блок управления будет установлен внутри котла, то нужно найти для него подходящее место. Если есть такая необходимость, то можно воспользоваться для монтажа блока установочной коробкой.

Для того чтобы подключить блок управления к котлу, не нужны особые знания, но придется разобраться в схеме.

Красной стрелкой показан путь тока по цепи. Входя в контакт L, он проходит по плате и выходит из нее через контакт Tb2, в котором установлена перемычка, соединяющая его с контактом Tb1. Через этот контакт ток возвращается в плату и управляет работой котла, включая или выключая его.

Теперь нужно скачать с интернета схему вашего котла и проверить, есть ли в нем возможность подключения термостата. Если вы нашли на ней надпись «Комнатный термостат» (в разных моделях котлов название может несколько отличаться), значит, есть возможность подключения термостата.

Вернемся к перемычке, установленной между контактами Tb1 и Tb2. Во многих котлах она находится на отдельно выведенной колодке (фото выше), но в некоторых моделях ее придется искать на плате.

Открутив винты, держащие перемычку, ее нужно вытянуть, а вместо нее прикрутить провод 0,75 м2, который будет соединять плату котла с блоком управления термостата (или с проводным термостатом). Как видим, на схеме контакты термостата разомкнуты.

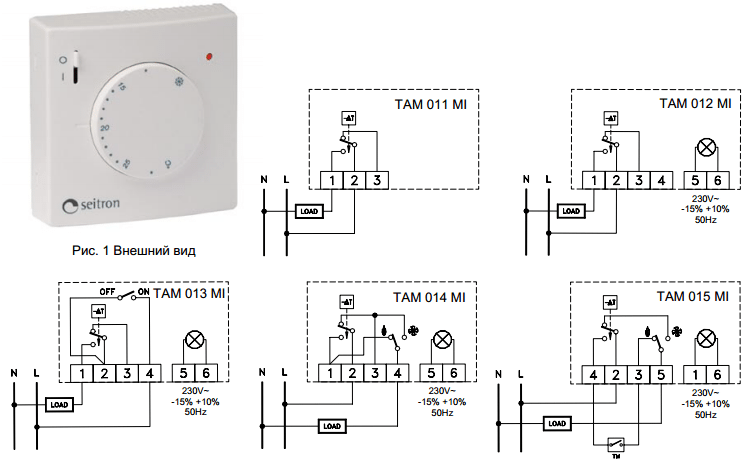

Согласно схеме термостата, нам понадобится пара нормально разомкнутых контактов – это COM и NO. Обычно именно такая маркировка присутствует на подключаемом блоке.

В зависимости от конструкции, блок подключается к сети или в него вставляются батарейки.

Как подключить комнатный термостат к газовому котлу?

Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.

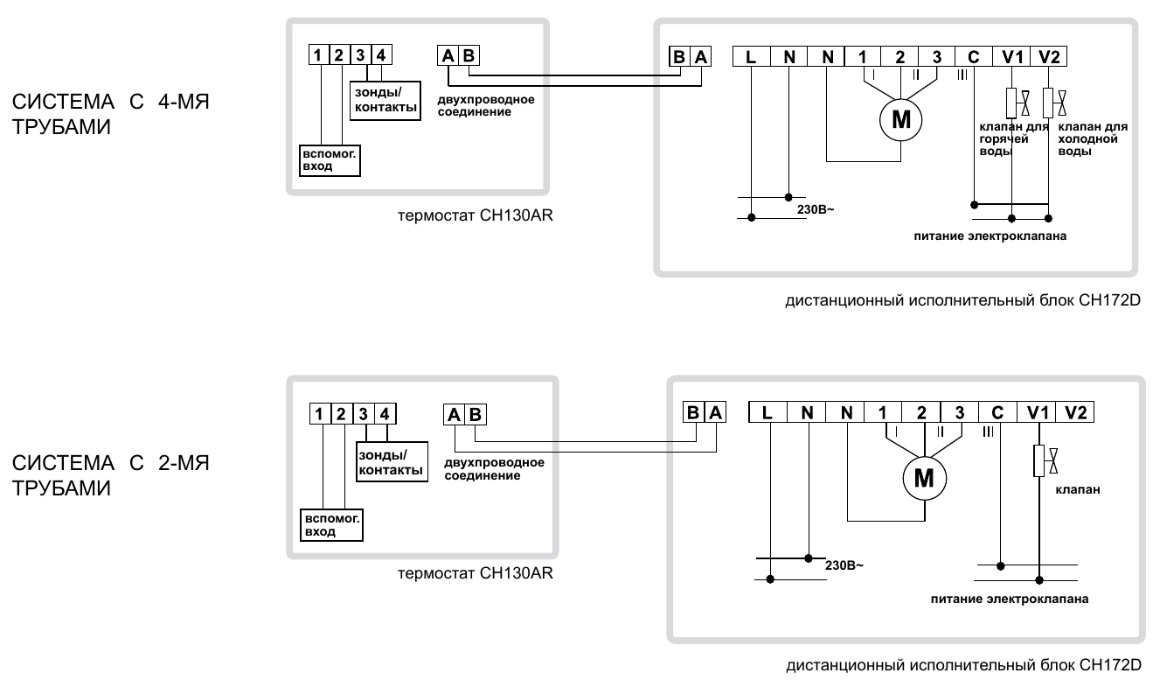

Схема подключения

В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата

Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе

Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.

В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.

Важно! При подключении термостата выполнение требований производителя котла строго обязательно!

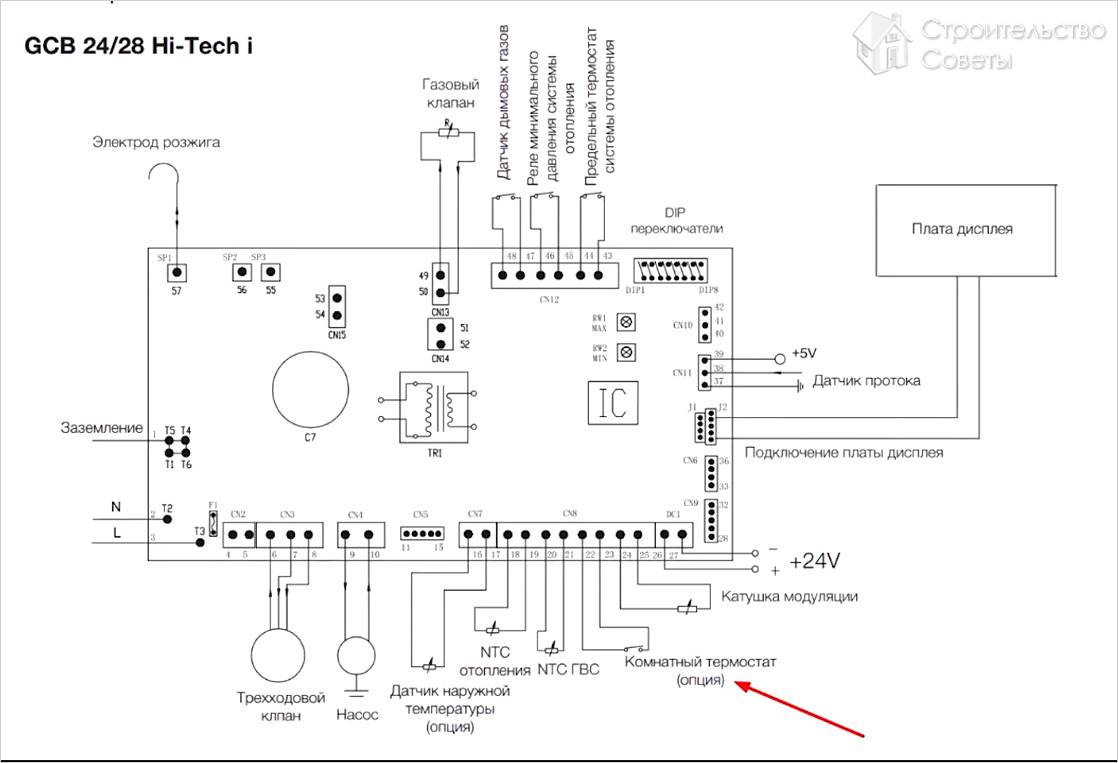

Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в неё, контролируя включение и отключение отопительного котла. Во многих современных моделях эта перемычка для удобства монтажа находится на отдельно выведенной колодке, куда просто подключается термостат.

Фото 1. Распечатанная схема платы газового котла. Красным обведена часть, показывающая возможность подключения различных термостатов.

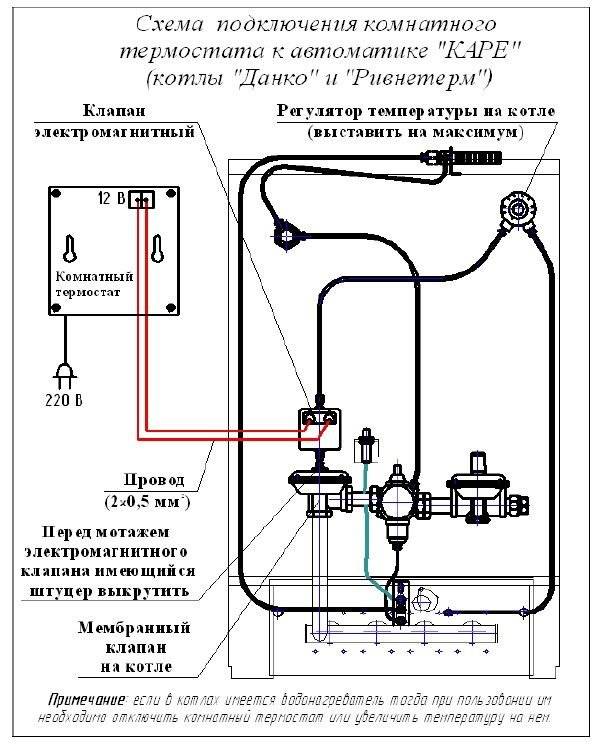

Но на некоторых разновидностях отопительного оборудования место установки придётся искать прямо на плате. В этом случае откручивают винты, которые держат перемычку, вынимают её, а на это место монтируют провода, идущие к термостату.

Правильно подключённый термостат пропускает через себя электрический ток, идущий к котлу из сети, контролируя, таким образом, включение и выключение всей системы отопления. Если воздух в помещении нагрет сильнее, чем выставлено на регуляторе во время его настройки, то прибор отключает газовый котёл, а когда температура падает ниже указанного предела, то отопление снова включается и происходит нагрев воздуха в доме.

Материалы и инструменты

Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для установки прибора в систему отопления, идёт в поставочном комплекте.

Для установки регулятора понадобятся технические паспорта термостата и отопительного котла для сверки электрических схем подключения, бытовая отвёртка, тестер для проверки наличия напряжения в сети, набор инструментов для крепления прибора на стену в жилом помещении.

Выбор места для установки термостата

Перед началом монтажных работ выбирают место установки терморегулятора

Правильно подобрать помещение для прибора крайне важно, потому что именно по температуре и влажности воздуха в этой комнате будет происходить регулировка всей системы отопления в доме

Термостат обязательно устанавливают в жилом помещении, а не в техническом. Обычно выбирают самую холодную комнату во всём доме, например, угловую. Установка прибора в котельной или в кладовой приведёт к некорректной работе отопления. Нельзя вешать регулятор вблизи отопительных батарей, бытовой техники, излучающей тепловые помехи: кухонных плит, обогревателей. Не рекомендуется размещать регулятор и на сквозняке, возле окон, или там, где на него будут попадать прямые солнечные лучи.

Термостат должен быть легко доступен, находиться на виду, чтобы в любой момент изменить настройки температуры или произвести замену батарей питания.

Правила установки:

• Высота монтажа не более полутора метров над уровнем пола.
• Не устанавливать на внешнюю, холодную стену дома.
• К прибору должен быть свободный доступ.
• Не вешать вблизи плит, кондиционеров, окон.
• Не допускать попадания прямых солнечных лучей на прибор.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.

Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус.
Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус.
Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней.
Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

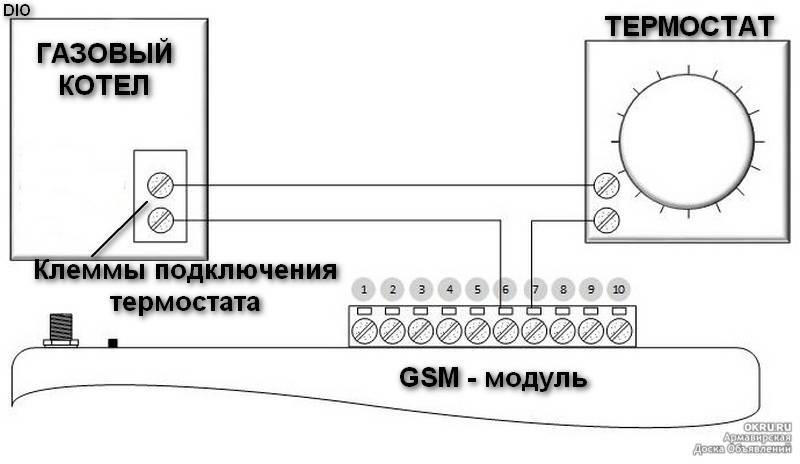

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении.
Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др

Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Центральный терморегулятор

Такой терморегулятор расположен далеко от вашего котла и обычно позволяет включать или выключать отопление во всём доме. Старые версии соединены проводами с котлом, более новые системы, как правило, посылают сигналы в командный пункт устройства. Именно приспособлениями нового типа оснащены довольно дорогие, но эффективные приборы: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Наиболее известны комнатные терморегуляторы для двухконтурного котла торговой марки Gsm и Protherm. У них встроенный дилатометрический терморегулятор для котла, который в зависимости от модели, может работать дистанционно, часто эта технология используется для электрического котла либо твердотопливных агрегатов.

Комнатный термостат отключает нагрев системы по мере необходимости. Он работает путём измерения температуры воздуха, и включения отопления, когда температура воздуха падает ниже установки термостата, и его выключения, когда установленная температура будет достигнута.

Советы:

1. Рекомендуется установка термостата на 20 ° С;
2. В ночное время устанавливаемая температура должна быть в пределах 19-21° С.
3. Желательно, чтобы в детской комнате было около 22 ° С.
4. Температура не должна опускаться ниже 22 ° C в помещении для пожилых людей и людей с ограниченными возможностями.

Как правило, только на одном микроконтроллере климата в системе отопления основана температура всего дома, либо отдельных помещений. Лучший вариант его расположения в гостиной или спальной комнате, которые, вероятно, должны быть самым посещаемым местом в доме.

Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства. К ним относятся лампы, телевизоры, соседские котлы через стену, сенсорные выключатели.

Основные виды котлов и регулирование температуры

Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.

Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.

Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:

Фото: образец терморегулятора

Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):

Котел с контроллером температуры

Газовые котлы – самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:

Схема включения одноконтурного котла

Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:

Схема включения двухконтурного котла

Некоторые котлы имеют отдельные регуляторы для температуры отопления и горячей воды.

Как выбрать?

Там, где централизованного снабжения газом нет, для отопления построек применяются котлы, работающие на электричестве. Среди их преимуществ можно назвать отсутствие необходимости создания дымохода, экологичность, простоту монтажа, хорошую производительность, наличие панели управления для работы в авто режиме. Если говорить о недостатках, то он по сути один – высокое потребление электрической энергии, что и становится причиной большой стоимости таких систем. Но если установить комнатный терморегулятор, то это даст возможность снизить энергетические затраты на 25 – 30 процентов и осуществить настройку индивидуального обогревательного режима.

Перед приобретением следует помнить, что лучше всего, если котел и термостат будут выпущены одной компанией. Популярностью пользуются решения, которые произведены такими компаниями, как Baxi, Ariston, Bosch и другие.

Кроме того, следует брать в расчет следующие факторы:

учитывать целевую аудиторию (если вы покупаете прибор для дома, где живет пожилой человек, то поинтересуйтесь, сможет ли он разобраться с каким-нибудь программируемым беспроводным регулятором с датчиком воздуха);
при выборе модели обратить внимание на простоту управления (знать его предельный и аварийный режимы);
лучше приобретать терморегулятор, оснащенный дисплеем (такие модели удобнее тем, что кроме какого-то заданного параметра, дают возможность увидеть температуру воздуха в интересующий момент времени);

• для работы термостата нужно электричество, а в сельской местности часто с ним бывают проблемы (по этой причине лучше покупать модели, которые не слишком чувствительны к отсутствию электричества, например, механические;
• если вы отдаете предпочтение электронному варианту, то следует брать модель, которая будет хотя бы работать от батареек или же устанавливать в доме источник бесперебойного питания;
• все приборы отличаются друг от друга по мощности, поэтому для правильной работы регулятора, следует точно знать технические характеристики прогреваемого помещения;
• следует брать в расчет и материал, из которого изготовлена постройка (в домах, сделанных из дерева, проводные термодатчики лучше не устанавливать по причине того, что проштробить под них каналы в дереве будет нельзя).

Сложно ли установить датчик?

Максимальная эффективность работы терморегуляторов для газовых котлов возможна только после правильной установки. Что же тут сложного? А давайте пробежимся по инструкции.

Шаг 1: Выбор терморегулятора

Желательно, чтобы терморегулятор был той же фирмы, что и котел. Так получится значительно упростить процесс монтажа. Если решили использовать проводные датчики, то их нужно установить еще до начала ремонтных работ, иначе придется повредить отделку, чтобы проложить кабель. Еще обязательно перед покупкой устройства просчитать отапливаемую площадь, это поможет избежать простоя оборудования.

Шаг 2: Выбор места

Если речь идет о дистанционных приборах, которые устанавливаются в любом месте, то важно правильно подобрать помещение. Желательно выбрать наиболее посещаемое, например, гостиную. Иногда его ставят в самой холодной комнате, все зависит от потребностей

Датчик должен располагаться на открытом пространстве. Следует исключить загромождение его мебелью, шторами и иными предметами быта. Также не допускается размещение в близости от электрических и отопительных приборов. Нежелательно и попадание на устройство солнечных лучей или сквозняков. Если на радиаторах отопления в комнате, где монтируется контролирующий датчик терморегулятора, установлены вентили с термоголовками, то их необходимо заменить на обыкновенные, с ручной регулировкой. Иначе они могут исказить показания прибора, и система будет работать некорректно

Иногда его ставят в самой холодной комнате, все зависит от потребностей. Датчик должен располагаться на открытом пространстве. Следует исключить загромождение его мебелью, шторами и иными предметами быта. Также не допускается размещение в близости от электрических и отопительных приборов. Нежелательно и попадание на устройство солнечных лучей или сквозняков. Если на радиаторах отопления в комнате, где монтируется контролирующий датчик терморегулятора, установлены вентили с термоголовками, то их необходимо заменить на обыкновенные, с ручной регулировкой. Иначе они могут исказить показания прибора, и система будет работать некорректно.

Монтаж контролирующего датчика терморегулятора котла

Шаг 3: Подключение

Для начала необходимо внимательно ознакомиться с прилагаемой инструкцией, схемой и действовать только согласно рекомендациям производителя. Подключить прибор можно или с помощью клеммы на газовом оборудовании или подсоединив кабель. Все зависит от выбранной модели. Контролирующий элемент необходимо располагать на высоте 1,5 метра от пола и на внутренней стене. Это связано с тем, что теплый воздух находится наверху, холодный, наоборот, концентрируется снизу, а наружные стены более холодные. Перед подключением обязательно обесточьте объект, а затем соедините ноль, фазу и землю.

Шаг 4: Настройка

Теперь следует задать необходимые параметры. Обычно на лицевой панели прибора находятся кнопки, с их помощью и производятся необходимые настройки. В этом случае опять пригодится техническая документация устройства, в которой подробно описан процесс программирования. Устанавливается шаг и температура нагрева. Есть еще функция задержки срабатывания терморегулятора. Например, при кратковременных сквозняках устройство определяет их и не включается. Более дорогостоящие модели могут иметь еще ряд опций.

Программирование терморегулятора котла

Шаг 5: Рекомендации по эксплуатации

Рекомендуется выставлять температуру 20 градусов. В домах с маленькими детьми, пожилыми и людьми с ограниченными возможностями ее повышают до 22 °C. А вот с целью экономии в ночное время можно выставить на несколько градусов ниже. Чтобы повысить эффективность, обязательно позаботьтесь о надежной теплоизоляции дома.

Если вы сомневаетесь, нужно ли приобретать дорогостоящее оборудование, то всегда можно испытать эффект на более дешевых и простых механических моделях. Не допускайте простоев прибора и своевременно меняйте батарейки.

Разновидности домашних датчиков температуры для котла отопления

Терморегуляторы для котла отопления (регуляторы температуры) бывают нескольких разновидностей:

Проводной. Залогом корректной работы является правильный монтаж проводников. Это необходимо для бесперебойной связи оборудования с котлом.

Механическая модель

Беспроводной. С помощью радиосигнала подается информация об изменении температурного режима в квартире. Устройство состоит из двух блоков, один из которых монтируется в комнате, другой на сам котел. На блоке контроллере есть жидкокристаллический дисплей и клавиатура.

Дистанционная разновидность датчика

Разберем каждый вариант более подробно, с примерной стоимостью и обзором нескольких моделей.

Механический (проводной) терморегулятор

В терморегуляторе для котла отопления механическом есть свои особенности, цена на модели различна также как и характеристики. Такое устройство необходимо предварительно настраивать, чтобы добиться оптимальной температуры помещения. Это сложный процесс, потому лучше обратиться к специалисту.

Небольшая механическая модель

В комплектацию любой модели входит две части: термическая головка и клапан. На работу прибора оказывают влияние:

• частое проветривание;
• яркие солнечные лучи, которые поступают через окна;
• резкая смена погоды.

Монтаж необходимо производить только в горизонтальном положении, при этом выбрать надо такое место, где нет предметов, загораживающих устройство, и прямых солнечных лучей. Современные модели предусматривают небольшие габариты, которые можно установить в маленькой нише.

Вариант установки недалеко от газового оборудования

Сама установка не займет много времени. Если отключаете отопление, то следом необходимо повернуть ручку терморегулятора. Это защитит прибор от образования осадка.

Вот пример двух популярных моделей механического термостата:

Название модели	Технические характеристики	Цена в руб.
BALLU BMT-2	Mощность	2 200 Вт	840
Управление	Механическое
	Температурный режим	+5 до +30 ⁰С
Тип монтажа	Открытая установка

Название модели	Технические характеристики	Цена в руб.
ELECTROLUX Thermotronic Basic ETB-16	Mощность	4 Вт	2500
Управление	Механическое
	Температурный режим	+5 до +40 ⁰С
Тип монтажа	Cкрытая установка

Механические комнатные терморегуляторы для газового котла пользуются популярностью, имеют невысокую стоимость и можно проводить самостоятельный монтаж.

Дистанционные варианты оборудования

Терморегулятор для котла отопления (регулятор температуры) может работать дистанционно.

Комфортное поддержание температуры во всем помещении

Выделяют несколько видов такого прибора:

• простые;
• программные комнатные.

Первый вариант создан для поддержания заданной температуры в помещении. А при монтаже второго варианта владелец помещения получает следующие преимущества:

• удаленное управление;
• можно выставить режим в зависимости от времени суток;
• быстрота смены режима;
• можно запланировать изменения на неделю;
• быстрое реагирование котла на изменения;
• малый расход топлива;
• используется аккумулятор.

Дистанционные программные датчики температуры (комнатные) для газовых котлов созданы для людей, которые любят максимальный уровень комфорта и новую технику. Вот несколько популярных вариантов такого устройства:

Название модели	Технические характеристики	Цена в руб.
Bosch TRZ 12-2	Тип устройства	Электронное	9800
Тип монтажа	Накладной
	Температурный режим	+5 до +39 ⁰С
Размеры блока	91*113*33 мм
Таймер	Недельный

Название модели	Технические характеристики	Цена в руб.
Siemens REV13	Тип устройства	Программное	6900
Тип монтажа	Накладной
	Температурный режим	+3 до +35 ⁰С
Размеры блока	130*94*30 мм
Таймер	есть

Программные термодатчики для котла отопления бывают различными по стоимости и функциям. При этом все модели прекрасно справляются с контролем температуры в помещении, а удобство регулировки позволяет прибавить тепло в доме, не вставая с кровати.

Terneo SX.

Стоит 4670р.

Этот терморегулятор я установил себе

Здесь не буду заострять на нем внимание, поскольку подробно описал его в статье тестирование Terneo SX

Мобильное приложение: Terneo.

WEB-интерфейс: my.terneo.

Добавлю несколько моментов, которые дополнительно выяснил в течении его эксплуатации.

1. С мобильного приложения при нахождении в локальной сети управление терморегулятором возможно без использования облака.

2. Производитель обещает скоро опубликовать API.

3. В планах на реализацию двухфакторная авторизация.

4. Связь с облаком очень устойчивая.

5. Управляет температурой только по одному выносному датчику и ориентирован на управление температурой пола, хотя датчик можно установить где угодно.
