Схемы подключения радиаторов отопления – какая лучше
Поговорим сегодня о комфорте и тепле в доме, будь то частный дом, квартира или дача.
Правильно сделанное отопление это — тепло, комфортно и экономно. Схем подключения радиаторов, в практике достаточно много:
- параллельное подключение (односторонняя схема);
- диагональное (перекрестное);
- однотрубная (квартирный вариант);
- однотрубная с перемычкой (квартирный вариант);
- двухтрубная схема (квартирный вариант);
- однотрубная нижняя (автономное отопление);
- однотрубная нижняя с перемычкой или краном (автономное отопление);
- двухтрубная нижняя (седельная);
- двухтрубная диагональная (автономное отопление, с насосом и без).
В статье рассмотрим перечисленные выше схемы подключения радиаторов отопления.
Если в квартире со способами подключения радиаторов к централизованной системе отопления у нас выбор не большой, то есть при замене радиатора повторить существующую схему подключения. То для автономного отопления (дома, дачи, коттеджа и т.д.), мы постараемся определиться с самой эффективной и экономной.
Критерии выбора радиаторов
Чтобы определиться с тем, какой радиатор отопления выбрать для квартиры, необходимо учесть целый ряд факторов, имеющих непосредственное влияние на эффективность работы этих приборов в будущем. Это:
- Функциональное давление. заявленное изготовителем. Этот показатель обязательно должен превышать рабочее и испытательное давление в системе. Пример: В домах старой планировки, состоящих из пяти этажей, среднее рабочее давление в системе отопления составляет порядка 5-8 атм. Однако новые высотки отапливаются под давлением в 10-12 атм.
- Способность радиаторов выдерживать гидроудары. О проблемах, возникших в системе отопления, могут свидетельствовать щелчки и гудение в батареях. В этом случае лучше обратиться в коммунальную службу для проверки уровня давления в системе.
- Стойкость к низкому качеству теплоносителя. Для домов многоквартирного типа лучше использовать батареи со специальным защитным слоем в их внутренней части. Кроме того, их стенки должны быть достаточной толщины, чтобы присутствующие в теплоносители частички песка и камешки не протерли их в процессе использования.
- Уровень теплоотдачи. От этого показателя будет зависеть, насколько быстро и эффективно используемые радиаторы обогреют комнаты.
- Дизайнерское решение. Времена страшненьких чугунных «монстров» остались в советском прошлом. Современные радиаторы отопления отличаются внешней привлекательностью и эргономичностью. Так что, решая, какие радиаторы отопления установить дома, подобрать вариант, который наилучшим образом впишется в архитектуру любого помещения, совсем несложно.
- Срок службы. Один из основных критериев при выборе радиаторов.
https://youtube.com/watch?v=cWR96Fnc1mA
На какой площади лучше устанавливать? Таблица для расчета теплоотдачи
Для нормальной работы панельной системе требуется циркуляционный насос, который не везде можно установить. В трубах квартир и так присутствует гидравлическое давление, а для частного дома можно приобрести насос, поэтому основная область применения панельных радиаторов — квартиры и дома не самой большой площади и без повышенной влажности.
Панельные радиаторы — отличное отопительное решение для офисных помещений, поскольку их легко приспособить под любую дизайнерскую задумку, а энергоэффективность и низкая стоимость — залог быстрой окупаемости.
Фото 2. Таблица для расчета теплоотдачи панельных радиаторов типов 11, 22 и 33 в зависимости от длины и высоты приборов.
Процесс сборки радиатора
- Очистить резьбу в отверстиях радиатора. Проверить на свинчиваемость футорки, заглушку, кран Маевского.
- У каждой футорки, заглушки, крана Маевского удалить имеющиеся в составе резиновые прокладки. Вместо них целесообразно использовать паковку льном (прокладки при перекосе, перетяжке могут привести к протечкам).
- Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 1 мм.
- Намотать косичку из льна на то место футорки, где находилась прокладка (сформовать подобие прокладки из льна). Косичку наматывать по часовой стрелке для футорки с правой резьбой и против часовой – для левой резьбы. Направление намотки – от торца футорки по направлению к резьбе. Лен должен полностью заполнить все пространство от торца футорки до резьбы (резьбовую проточку).
- Пальцами уплотнить намотанную косичку (сформовать аккуратное кольцо), смазать Унипаком.
- Завинтить от руки детали в соответствующие отверстия радиатора, затем докрутить накидным ключом до упора. Прокладка из льна должна уплотниться и полностью заполнить все пространство между торцами детали и радиатора.
- Очистить салфеткой место установки от излишков пасты.
Важно! На саму резьбу футорок лен не наматывать! Лен выполняет функцию прокладки между футоркой и торцом батареи. Не использовать силикон для смазки льна
Силикон не дает льну разбухать в воде и герметизировать соединение.
2 Разновидности схем монтажа батарей
Чтобы не столкнуться с дополнительными финансовыми расходами, очень важно накануне старта работ учесть все особенности подключения отопительных радиаторов. Для этого требуется произвести правильную разводку батарей
От выбора метода подключения обогревательных устройств к центральной сети теплоснабжения зависит комфортная температура в квартире.
К самому распространенному способу подключения радиаторов отопления относится боковой метод. Такой вариант позволит получить самую высокую теплоотдачу. Подключение подводящей трубы осуществляется к патрубку в верхней части батареи. Отвод теплоносителя происходит благодаря присоединенной к нижней части батареи отводящей трубы. Вход и выход теплоносителя осуществляется с одной стороны радиатора
Очень важно не перепутать местами подачу воды, поскольку из-за этого уменьшится мощность всей системы обогрева. Если радиаторы при таком варианте подключения не полностью прогреваются, то помочь может удлинитель протока воды
В таком случае последние секции батарей смогут нагреваться должным образом.
Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Расчет количества секций радиатора . Вы легко сможете рассчитать нужное количество секций.
В случае применения радиаторов с более чем 12 секциями наилучшим образом подходят батареи с диагональным подключением. Благодаря такому способу прогрев батарей будет осуществляться равномерно. Подводящая труба подсоединяется к верхнему патрубку радиатора. Отвод происходит через нижнюю трубу. С таким подсоединением вход и выход размещаются с противоположных сторон батареи. Если обратка будет расположена в верхней части, то мощность радиатора уменьшиться на 10 %
Поэтому очень важно все присоединить правильно
У радиаторов с последовательным подключением движение горячей воды осуществляется за счет давления внутри системы отопления. Для правильного функционирования требуется установить кран Маевского. За счет этого можно спускать лишний воздух из системы. При выборе такого варианта подключения следует знать о сложности замены батарей. Поскольку в такой ситуации придется полностью отключить всю обогревательную систему, что в холодный период года не очень удобно.
При скрытой в полу системы отопления наилучшим образом подходит нижнее подключение радиаторов. В таком случае из пола вертикально располагаются трубы подачи и обратки, которые подключаются к нижней части батареи.
Выбор размера радиаторов отопления
Размеры такого отопительного элемента устанавливаются исходя из той тепловой мощности, которую они выделяют. Если радиаторы отопления монтируются в проем под окном, то потребуется высчитать такие размеры, как:
- Расстояние от подоконника до верхней части радиатора должно быть не больше, чем 100 см.
- Расстояние от пола до нижнего ребра отопительного радиатора должно составлять минимум 60 см.
- Ширину радиаторов необходимо выбирать такую, чтобы она перекрывала ширину окна примерно на 60-70%.
Требования при установке отопительной батареи
Существует несколько правил:
- Если под окном установить более узкие маленькие батареи отопления, то они могут не создать тепловую завесу. Это повлияет на то, что маленькие радиаторы отопления не смогут предотвратить поступление холодного воздуха, который проникает через блоки радиатора.
- Если известны такие цифры, как тепловая мощность радиатора отопления и его высота, то можно выбрать определенную модель отопительного элемента с определенным количеством секций.
- Если нужной модели нет в продаже, то можно выбрать радиаторы отопления 200мм, которые будеут обладать большей мощностью. Главное не понижать эту цифру.
- Если в доме или квартире нет места, куда можно монтировать радиаторы отопления высота 250 мм, или необходимо нагреть довольно большой объем воздуха, то потребуется приобрести высокие радиаторы отопления. Чаще всего такие радиаторы отопления монтируют в помещениях или в больших спортивных залах.
Батареи отопления высокие бывают двух типов:
- Тип RD – характеризуется нижним подключением;
- Тип R – характеризуется боковым подключением.
Радиаторы, у которых большая высота радиатора отопления, характеризуются высокой конвекцией и высокой тепловой отдачей. Такой тип радиаторов может достигать в высоту 760, 940 и 1120 мм, а в ширину могут иметь от 400 до 1400 мм. В глубину все высокие радиаторы имеют стандартные размеры батарей отопления – 90 мм.
Высокая батарея
Низкие батареи – это радиаторы отопления 300 мм-450 мм. Как правило, низкие модели ставят под подоконниками, когда окно занимает почти все пространство стены. Такие низкие радиаторы отопления, конечно, будут уступать в эффективности моделям больше, поэтому, если вы используете такие радиаторы, придется увеличить их количество. Стоит отметить, что низкие батареи отопления более равномерно греют помещения. Ведь в таком случае длинные радиаторы отопления будут создавать более эффективную тепловую завесу, а вследствие этого теплый воздух будет распределяться по комнате, не оставляя холодных мест.
Низкие радиаторы отопления
Но все же стоит отметить, что радиаторы отопления высокие и узкие являются более распространенными. Такие радиаторы отопления высота 2000 мм можно установить везде, где это позволят габариты помещения. Однако такие радиаторы, в отличие от таких, как длинные батареи отопления, будут распределять тепло не таким эффективным образом.
Характеристика алюминиевых радиаторов
Алюминиевый радиатор отопления в разрезе
Отопительные приборы, выполненные из алюминия, считаются одним из самых популярных типов радиаторов. Алюминий – это легкий и пластичный металл, следовательно, батареи, изготовленные из него, немного весят и отличаются повышенной теплоотдачей.
Приборы состоят из секций, каждая из которых представляет собой множество соединенных между собой пластин. Благодаря этому теплосбережение здесь также на достаточно высоком уровне.
Секция алюминиевого радиатора, изготовленного методом литьяРадиатор, изготовленный методом экструзии
Преимущества подобных агрегатов следующие:
- быстрый нагрев;
- высокие показатели теплоемкости;
- незначительный вес;
- доступная стоимость (особенно если сравнивать с биметаллическими агрегатами);
широкий модельный ряд.
Вместе с тем, после отключения обогрева такие радиаторы достаточно быстро остывают. Среди других недостатков стоит выделить:
- неустойчивость к химическим воздействиям (проблема может решаться полимерным напылением на внутренней поверхности);
- низкую прочность;
- плохое качество резьбового соединения в верхнем клапане для выпускания воздуха из системы.
Ввиду этого, перед покупкой необходимо обязательно осведомиться о рабочем давлении отопительной системы. Предельное давление конкретного изделия нужно посмотреть в техпаспорте, т. к. для разных моделей оно разное.
Но все же по своим характеристикам алюминий отлично подходит для изготовления радиаторов, а его легкоплавкость позволила значительным образом расширить модельный ряд. Сегодня можно выбрать именно ту батарею, которая идеально впишется в интерьер жилья.
Сборка алюминиевого радиатора
Таблица 1. Сравнение алюминиевых батарей от известных брендов
Производитель | Модель | Вес, кг | Мощность, кВт | Объем, л | Давление, бар. | Размеры, см | Дистанция между осями, см |
---|---|---|---|---|---|---|---|
1. Rifar, РФ | Alum 500 | 1,45 | 0,183 | 0,27 | 20 | 9х8х56,5 | 50 |
2. Fondital, Италия | Calidor Super-500 | 1,32 | 0,193 | 0,3 | 16 | 9,7х8х55,7 | 50 |
2. Rovall, (Италия) | Alux-500 | 1,31 | 0,179 | 0,23 | 20 | 10х8х54,5 | 50 |
3. Radiatori 20000 S.p.A. | 500R | 1,6 | 0,199 | 0,58 | 16 | 9,5х8х57,7 | 50 |
4. Faral | Green НР-350 | 1,12 | 0,136 | 0,26 | 16 | 8х8х43 | 35 |
5. Faral | TrioНР-500 | 1,58 | 0,212 | 0,5 | 16 | 9,5х8х58 | 50 |
Алюминиевые радиаторы от STOUT Bravo идеально подходят для монтажа в квартирах и домах с индивидуальным отоплением. Эти отопительные приборы производятся на мощностях завода «GLOBAL», Италия. Каждый этап производства контролируется европейскими специалистами. Каждая секция изготавливается методом литья под давлением и представляет собой монолит из двух коллекторов и связывающего секции оребрения. Доступное межосевое расстояние – 350 или 500 мм. Гарантия от производителя – 10 лет.
Алюминиевые радиаторы от STOUT BravoНа алюминиевые радиаторы от STOUT распространяется десятилетняя гарантия от производителя
Характеристика чугунных радиаторов
Чугунные радиаторы отопленияТехнические характеристики чугунных радиаторов РЕТРО
Такие батареи являются самым распространенным и известным каждому вариантом, т. к. именно они устанавливаются в большей части типовых квартир. Согласитесь, старые приборы из чугуна едва ли можно считать стильными и привлекательными. Новые модели смотрятся лучше, но по эстетическим показателям все же существенно уступают приборам из других материалов.
Радиаторы ЧМ2
Как известно, чугун очень тяжелый. Батареи, выполненные из него, много весят, что не может не сказаться на сложности транспортировки и монтажа.
Рассмотрим их основные преимущества.
- Чугунные радиаторы надежны и долговечны. Они могут прослужить до 40 лет без ремонта, чего нельзя сказать о батареях, изготовленных из других материалов.
- Чугун медленно остывает, хотя так же медленно прогревается, а также устойчив к образованию коррозии.
- У этого металла высокий показатель теплоемкости. Нагрев происходит посредством конвекции.
- Подобные батареи могут эксплуатироваться даже с теплоносителем низкого качества, содержащим посторонние примеси и взвеси.
Чугунные батареи стоят относительно дешево (исключение составляют лишь дизайнерские модели от иностранных производителей).
Но есть у чугуна и недостатки, среди которых:
- значительный вес;
- медленный нагрев;
- неэстетичность.
Крепление чугунных радиаторов к стенам из различных материалов
Таблица 3. Сравнение чугунных батарей от наиболее известных производителей
Производитель/модель | Вес, кг | Объем, л | Площадь нагрева одной секцией, м² | Мощность, Вт | Давление, атм. | Размеры, мм |
---|---|---|---|---|---|---|
1. Konner, Модерн | До 4,75 | До 0,96 | – | До 150 | 12 | 80х60х565 |
2. ЧМ-3 | До 7 | 1,38 | 0,25 | 156 | 9 | 120х90х570 |
2. ЧМ-2 | До 6,3 | 0,8-0,95 | 0,2 | 100-142 | 9 | 100х80х570 |
2. ЧМ-1 | До 4,8 | 0,9 | 0,1-0,16 | 110 | 9 | 70х80х570 |
5. МС-140 | До 7,1 | 1,45 | 0,24 | 160 | 9 | 140х93х588 |

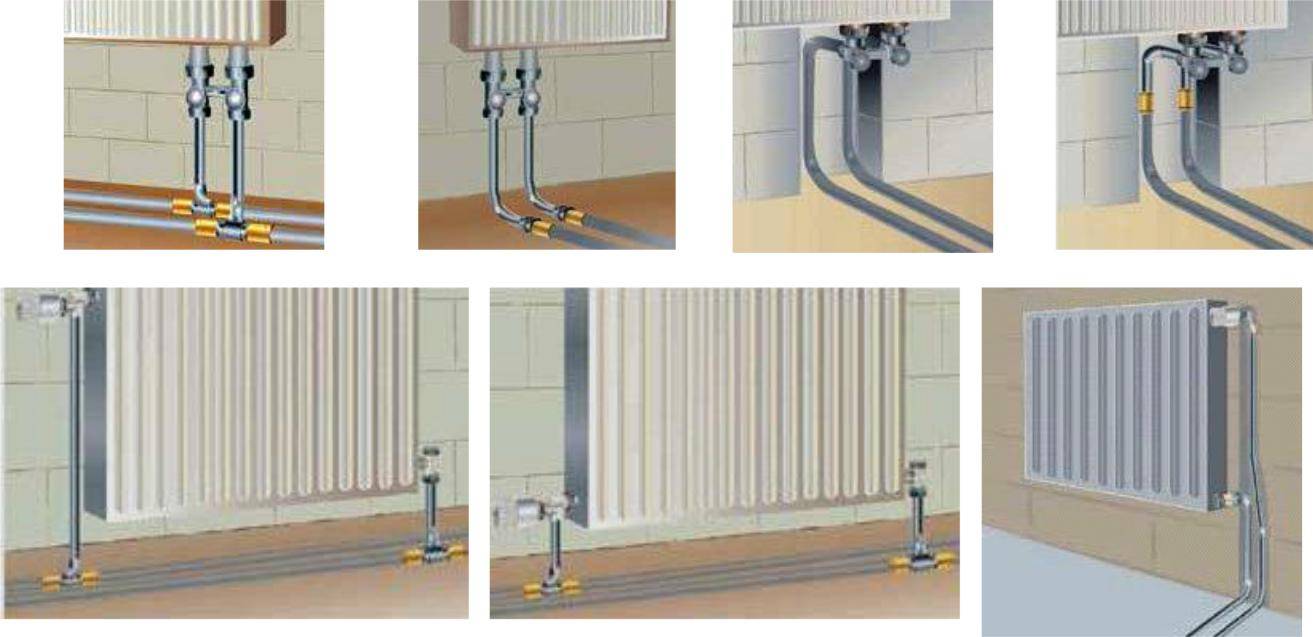

Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

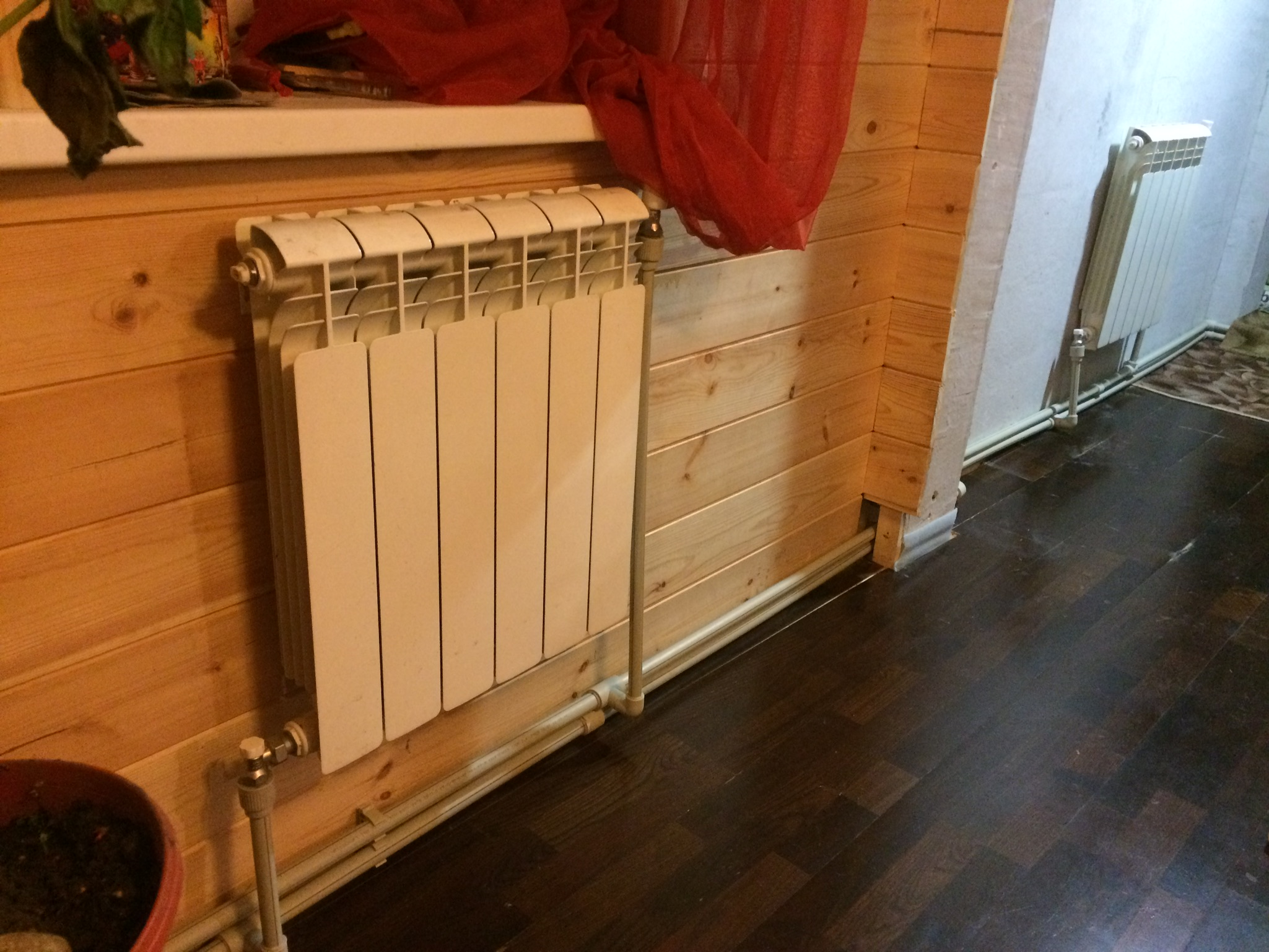

На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.

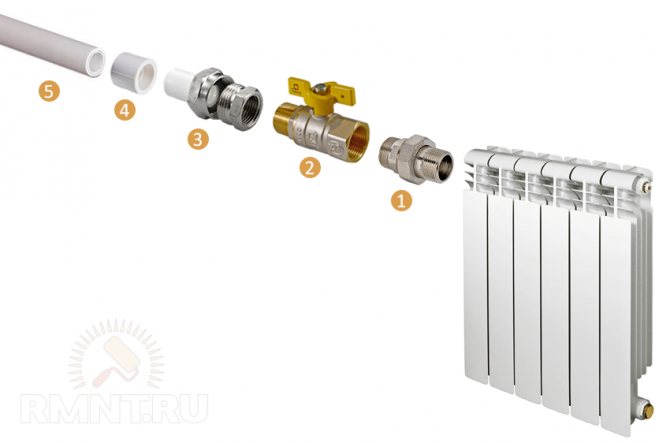

- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Главные показатели батарей для водяного отопления
- Тепловая мощность измеряется в киловаттах.
- Размеры.
- Внешний вид.
- Срок эксплуатации.
Определите самостоятельно потребность в количестве радиаторов исходя из тепловой мощности каждой единицы. Рассчитайте её по формуле: количество квадратных метров умножьте на 100 Ватт = 1 Квт.
Для комнаты средних размеров в 20 квадратов вам необходимо запастись 2 кВт. В угловой комнате к этому показателю добавьте 20%.
Показатели тепловой мощности ищите в техническом паспорте изделия, которая указана в киловаттах. В европейских моделях часто обозначен расход теплоносителя: литр в минуту. В приблизительных значениях 1 л/мин соответствует 1 Квт.
Модель первая
В однотрубной системе отопления нагретый в котле теплоноситель поднимается вверх, и, вытесняя столб холодной воды, поступает поочередно во все нагревательные приборы. А затем опускается, поступая в котел для последующего нагрева. Способ экономичный, зачастую применяется при отоплении многоэтажных домов.
Плюсы и минусы
Достоинствами такой схемы являются простота монтажа и небольшой расход труб. Однако имеются существенные недостатки:
- при последовательном подключении нескольких радиаторов разница в температуре между первым и последним будет значительной;
- подача тепла не регулируется. Теплоотдача однотрубной системы определяется расчетной нормой, заложенной в проекте;
- возможно только нижнее подключение батарей.
Методы преодоления недостатков
- каждый последующий агрегат должен состоять из большего числа секций, чем предыдущий;
- можно увеличить количество батарей в комнате;
- первыми подключить помещения с наибольшими теплопотерями;
- установить вентили при диагональном подключении радиаторов;
- оснастить систему циркуляционным насосом.
Процесс подключения радиатора отопления по диагональной схеме
Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.
Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.
Необходимые инструменты
Набор необходимых элементов для диагонального монтажа радиаторов:
- несколько кронштейнов для установки устройства;
- переходные гайки;
- нужное количество заглушек;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения по типу «американок»;
- запорные краны.
Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:
- труборезы;
- калибровка;
- пресс-клещи;
- накидные и разводные гаечные ключи;
- трубогибы.
В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.
Нанесение разметки
Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.
Далеко не всегда удается в процессе работы о них вспомнить.
Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.
В этом плане специалисты выделяют следующие три важных пункта:
- Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
- Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
- Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.
Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок
Кран Маевского
Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.
Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.
Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.
Установка «американок»
В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».
Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.
Привинчивание вентилей
В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.
Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.
Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.
Монтаж радиатора
Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.
Правильная установка батареи
Монтаж отопительного радиатора выполняется в несколько этапов.
Паковка втулки американки
- Проверить на свинчиваемость втулку американки с футоркой.
- Если на резьбе втулки нет насечек, нанести их острым краем напильника. Насечки нужны для того, чтобы лен не смещался при завинчивании.
- Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 2 мм.
- Намотать лен на резьбу, прокладывая жгут по виткам. Намотку начинать с третьего витка резьбы от края втулки, по направлению к сбегу резьбы.
- Дойдя до сбега резьбы, выполнить намотку в обратном направлении поверх витков резьбы с перехлестом, с шагом 1-2 мм.
- Обжать лен пальцами, смазать Унипаком.
Монтаж
- Установить американку в отверстие футорки, затянуть рукой до упора, не допуская перекоса.
- Вставить ключ для американки и начать аккуратно закручивать втулку. Втулка должна затягиваться с ощущаемым усилием, но без заеданий.
- После полной затяжки втулки на всю длину резьбы очистить салфеткой место установки от излишков пасты.
Как установить прибор на кронштейны?
- Навестить радиатор на установленные кронштейны.
- Отрегулировать положение кронштейнов, подгибая их в вертикали, добиваясь плотной посадки радиатора на верхних и нижних кронштейнах без люфта.
Обвязка
- Приставить строго по оси к втулке американки ее ответную часть на кране или вентиле.
- Затянуть накидную гайку рукой до упора.
- Выполнить монтаж обвязки отводов труб и запорно-регулирующей арматуры по месту расположения радиатора.
Важно! Лен под накидную гайку не ставить! Герметизация соединения американки происходит за счет резинового кольца на торце втулки. Не перетягивать накидную гайку! Будет правильным сделать запас хода, чтобы имелась возможность подтяжки гайки
Как выбрать радиатор отопления для квартиры
Когда основные характеристики устройств обозначены, определиться проще
Независимо от того, какие батареи для отопления квартиры вам понравились, совершая покупку, во внимание нужно брать все, начиная от метража комнат и заканчивая местом установки. Не стоит забывать и о сомнительном качестве теплоносителя: лучше лишний раз перестраховаться
Ознакомьтесь с практическими советами, которые помогут понять какие радиаторы лучше ставить в квартиру:
- Необходимо провести расчет мощности установки для вашего помещения. Нужная величина равна произведению объема и требуемого теплового потока для стандартных построек (0,41 кВт).
- Выясните количество теплоносителя в системе. Если воды мало, то лучше отдать предпочтение стальным, алюминиевым или биметаллическим моделям. В тех случаях, когда планируется отопление с естественной циркуляцией, выбирайте чугунные.
- Определите место установки. От этого во многом будет зависеть размер систем и необходимая теплоотдача.
- Для комнаты с 1 окном и наружными стенами мощность прибора нужно увеличивать на 20-30%.
Особенности выбора отопительных приборов
Теперь людям уже не нужно прятать или украшать радиаторы, т. к. современные приборы могут стать достойным украшением любого интерьера. Радиаторы, которые продаются сегодня, могут отличаться по цвету, размеру, материалу изготовления и общему стилю выполнения, поэтому не составит труда выбрать самый подходящий вариант.
Радиаторы отопленияРадиаторы отопления
Касаемо формы, то она обязательно должна быть обтекаемой. В целях безопасности, от острых углов желательно отказаться вовсе, особенно, если в доме живут дети. Перед покупкой ознакомьтесь с сильными и слабыми сторонами каждого из существующих видов радиаторов, чтобы определить, какой больше подходит для конкретного помещения
Первое, на что стоит обратить внимание, – это рабочее давление приборов
Какие выбрать радиаторы отопления
В зависимости от материала радиаторы делятся на:
- алюминиевые;
- биметаллические (из сплавов двух металлов);
- чугунные;
стальные.
Именно от материала зависит упомянутое выше давление, коэффициент отдачи тепла, теплоемкость, устойчивость к механическим и химическим повреждениям, а также эксплуатационный срок.
Радиаторы в интерьере
Также обращайте внимание на способ подсоединения к отопительной магистрали. Соединение может быть боковым, нижним и универсальным
Характерно, что в современных радиаторах предусмотрены все эти способы подключения.
Варианты присоединения радиаторов
Теперь более детально о каждом материале.
Схемы подключения радиаторов отопления в частном доме — нормы и правила монтажа
Для того чтобы отопительная система автономного типа работала максимально эффективно и качественно, важно не только правильно подобрать отопительные приборы, входящие в ее конструкцию, но и подключить их соответствующим образом, используя оптимальные схемы подключения радиаторов отопления в частном доме
От того, насколько грамотно и профессионально это будет сделано, напрямую зависит комфорт проживания в доме, поэтому лучше всего доверить выполнение расчетов и монтаж системы специалистам
Но, при необходимости, выполнить работы по установке можно и самостоятельно, обратив внимание на следующие моменты:
- Правильность монтажа разводки.
- Последовательность подключения всех элементов системы, включая трубопроводы, запирающую и регулирующую арматуру, котел и насосное оборудование.
- Выбор оптимального отопительного оборудования и комплектующих.
