Кондиционер для серверных шкафов, стоек и помещений

Характеристики кондиционера для помещения с серверным оборудованием

Очень часто подбор климатического оборудования в серверную комнату ложится на IT специалистов, поэтому выбор нужного типа сплит-системы ограничивается их личными предпочтениями

Но, на самом деле совершенно неважно какого типа кондиционер для серверной комнаты будет охлаждать в ней воздух, важно то, что он должен бесперебойно работать в течение продолжительного времени, 365 дней в году, «без перерывов и выходных», в стужу при -30С° и в жару +45С°. Для того чтобы кондиционер мог функционировать в таком температурном режиме нужно изначально приобретать его с «зимним комплектом»

Обозначим необходимые требования климатической системы для серверного помещения:

Зимний комплект. Такие известные производители как: DAIKIN, MITSUBISHI ELECTRIC, и еще некоторые компании, по заказу могут сразу установить «зимний комплект» на свою климатическую технику. Можно поступить и по-другому: сначала приобрести кондиционер, а уж потом, в условиях авторизованного сервисного центра установить его на оборудование, но перед этим, следует прояснить вопрос о гарантийном обслуживании. Некоторые компании-производители отказывают потребителям в гарантийном обслуживании после установки «зимнего комплекта», а некоторые его уменьшают вполовину. Правда, основные игроки на рынке климатической техники, все же оставляют гарантию неизменной.

Ротация и резервирование. На сегодняшний день деятельность практически каждого предприятия зависит от компьютеров, поэтому невозможно себе представить, что будет при выходе из строя серверов и локальной сети. Именно в целях повышения надежности системы кондиционирования, многие хорошие руководители устанавливают в серверное помещение несколько установок, которые объединяются в единую сеть специальным ротационным устройством. Во время выхода из строя одной сплит-системы, устройство автоматически введет в строй резервный кондиционер. В рабочем режиме, одна техника будет останавливаться на отдых и обслуживание, а другая, автоматически вводится в эксплуатацию.

Автоматика для дистанционного наблюдения и управления климатическими показателями в комнате в серверами. Это не самое обязательное условие, и поэтому многие руководители предприятий не придают автоматике должного значения. Но намного удобнее следить за всеми температурными показателями через монитор компьютера, где данные будут отображаться в виде таблиц и графиков, а каждая неисправность, ее характер и степень опасности будет выводиться на экран в виде всплывающих сообщений, сопровождающихся звуковым сигналом. Длина фреоновой магистрали. Это очень важный показатель при выборе конкретной модели сплит-системы для кондиционирования серверной, ведь ее наружный блок должен находиться на уличной стене или на крыше

Важно! Далеко не все производители климатической техники имеют возможность предложить модели кондиционеров с длиной фреоновой магистрали более 15 метров

При выборе на это следует обратить особое внимание

Основные требования к конструкции

Корпус серверных шкафов с кондиционером должен иметь максимальные прочностные характеристики, поскольку в них хранится дорогостоящее оборудование.
Желательно оснащение шкафов регулируемыми опорами для большей устойчивости при выдвижении тяжелого оборудования.
Благодаря надежным дверям с замком обеспечивается сохранность содержимого шкафа.
Пол шкафа, его задняя и боковая стенки должны быть перфорированными – для создания естественной вентиляции и исключения перегрева оборудования.

Если шкаф не обеспечивает необходимый уровень вентиляции, следует выбирать серверный шкаф с кондиционером.

Разновидности кондиционеров для серверных

Сплит-системы

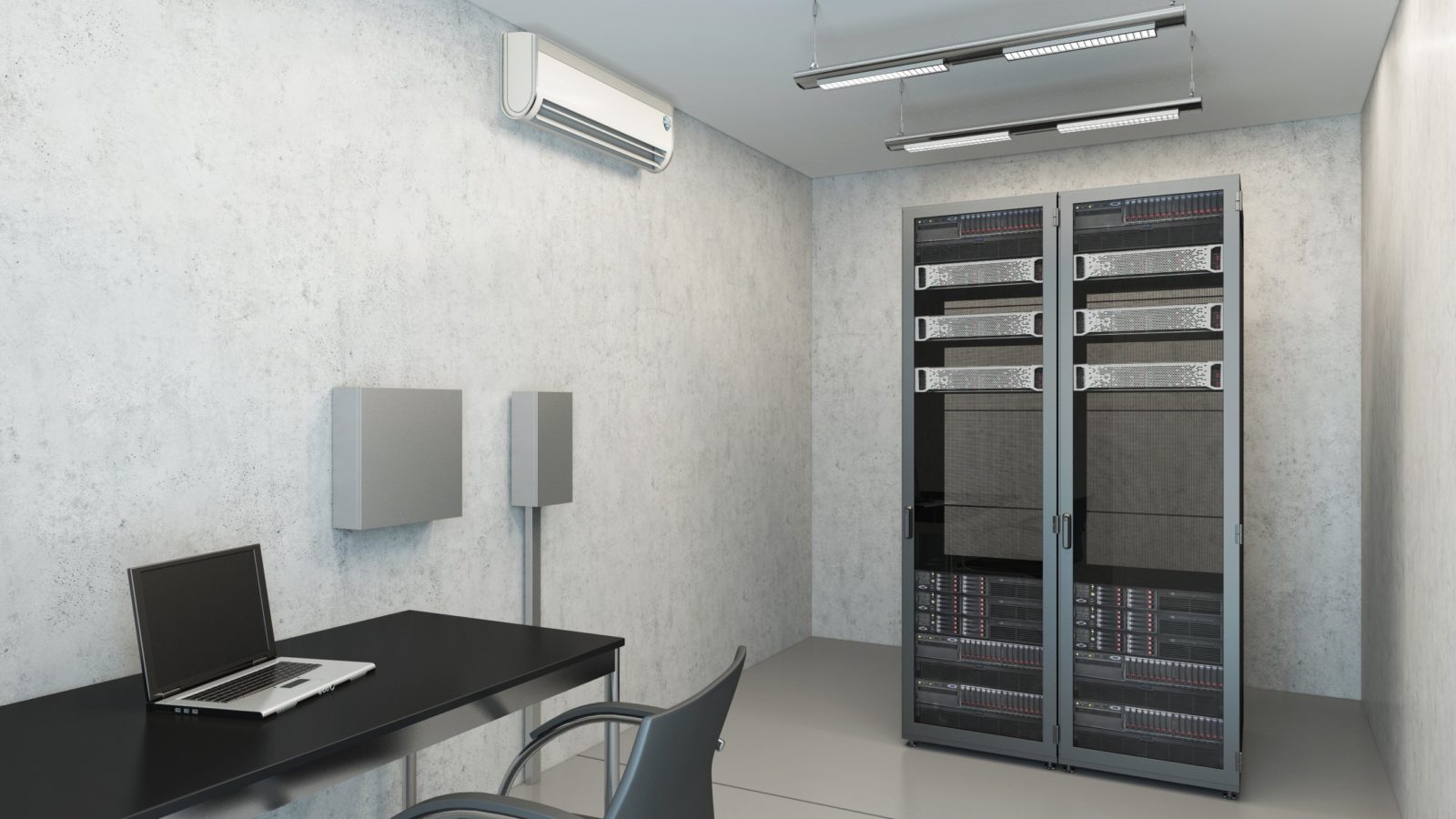

Для серверных помещений небольшой площади можно приобрести сплит-систему, состоящую из наружного и внутреннего блока. При необходимости внутренних блоков может быть несколько, все они подключаются к одному наружному блоку.

Сплит-системы удобны в применении и обслуживании, но установка кондиционеров сложная и трудоемкая. Между наружным и внутренним(-и) блоком необходимо проложить коммуникации: трубы, по которым будет циркулировать холодильный агент, кабели и пр.

Часто серверные комнаты являются частью какого-либо здания, и за стенами серверной находится не улица, а другие помещения. В таком случае протяженность коммуникаций может быть слишком большой. Придется прокладывать их на большом расстоянии. К тому же, при прокладке труб необходимо сверлить стены. Сплит-система рассчитана на укладку труб длинной не более 15 метров, и порой того недостаточно.

Однако, у сплит систем для серверных помещений есть и свои преимущества:

Такой кондиционер стабильно работает при температуре от -30 до +45 градусов по Цельсию на улице;
Сплит-система долговечна и не нуждается в частом техническом обслуживании;
Аппараты того типа удобно обслуживать.

Если вы решили остановить свой выбор на сплит-системе, мы рекомендуем приобрести кондиционер с настенным внутренним блоком. Так вы освободите место для установки другого оборудования, а нагрев и охлаждение будет более эффективным за счет расположения аппарата под потолком.

Но учтите, что у настенных сплит-систем есть один существенный недостаток — низкая производительность в серверных большой площади. Эту проблему можно частично решить, установив вместо настенного блока кассетный или потолочный.

Однако, специалисты считают, что это полумера

Если вам нужно поддержать микроклимат в большой серверной комнате, лучше обратите внимание на прецизионные кондиционеры

Прецизионные кондиционеры

Прецизионный кондиционер предназначен для круглогодичного охлаждения, нагрева и вентиляции воздуха в больших серверных комнатах.

При этом не важно, какой мощности оборудование установлено в серверной комнате — прецизионный кондиционер справится со своей задачей. А еще он исправно служит до 15-20 лет! И это при ежедневном бесперебойном использовании

Достоинства прецизионных кондиционеров:

Обеспечение правильного микроклимата в больших серверных комнатах;
Длительное бесперебойное использование;
Стабильная работа при любой температуре и влажности на улице;
Наличие ДУ с визуальным контролем параметров;
Несложная установка в центральную систему вентиляции, если она имеется;
Низкий уровень шума.

Минимально рекомендованная мощность прецизионных кондиционеров в помещении площадью 40 м2 составляет ≈20 кВт. Дублирующее климатическое оборудование подбирается исходя из этих параметров. Это лишь примерные рекомендации, точную мощность кондиционера сможет рассчитать только специалист.

Особенности

Концепция охлаждения с высоким рассеиванием тепла для блейд- и стоечных серверов, использующихся в сфере ИТ.

высокопроизводительный воздушно-водяной теплообменник V35;
направленная подача потока воздуха по всей стойке;
отвод тепла при помощи охлаждающей воды;
вентиляторы с подстройкой частоты вращения в зависимости от температуры;
трехходовой клапан регулировки расхода охлаждающей воды (поставляется отдельно);
вентиляторы, резервирование n+1;
управление аварийной сигнализацией;
резервный высокопроизводительный блок распределения питания для электроснабжения серверов (поставляется отдельно);
удобство в использовании и оптимизация для обслуживания.

Система чиллер и фанкойл

Предполагает использование в качестве хладагента жидкость, воду центрального отопления. Обладает преимуществами перед фреоновой системой:

большая производительность;
универсальность;
возможно использование как дополнительное охлаждение фреонового оборудования;
более дешевая эксплуатация.

Принцип работы такой же, как и у фреоновых установок: охлажденный воздух подается в стоечный ряд, отработанный горячий – забирается принудительной системой вентилирования.

Эффективность снижется за счет сложного устройства охладительного оборудования: теплый хладагент снижает температуру внутри фанкойла, затем попадает в теплообменник чиллера, где непосредственно происходит охлаждение воздуха.

Фанкойлы могут быть двух видов:

используют принцип обдува теплообменника воздухом;
охлаждают хладагент мелкодисперсным разбрызгиванием воды и воздушным обдувом одновременно.

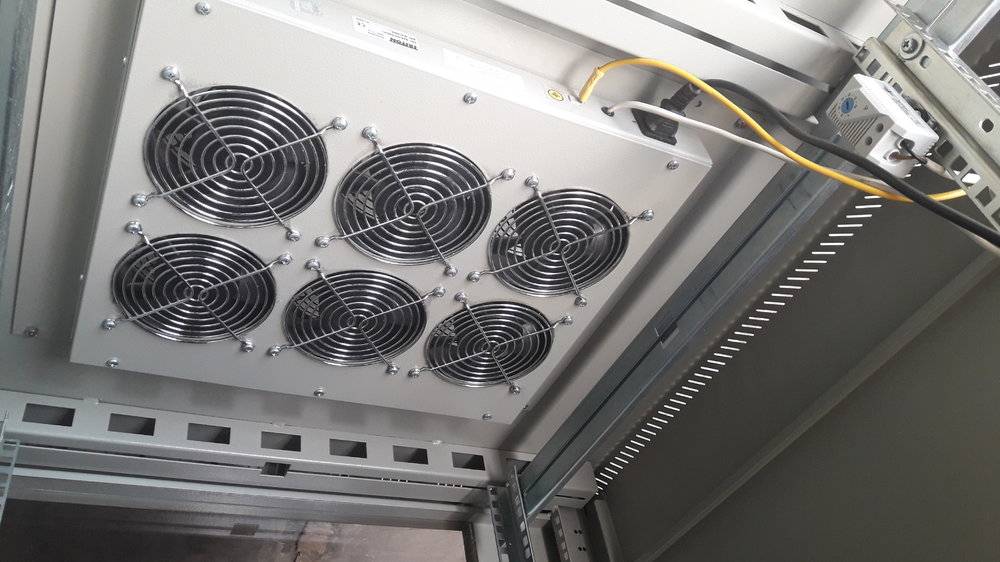

Серверные шкафы с охлаждением

Кондиционеры для шкафа удобны в установке и демонтаже (в случае ремонтных работ). В комплект поставки входят крепежные элементы, которые крепятся в выполненные по прилагаемому шаблону отверстия. Подключение электропитания осуществляется через готовый клеммный блок. Установленные со шкафом кондиционеры смотрятся гармонично благодаря сходному материалу корпусов и цвету покрытий в соответствии со стандартом RAL 7035.

Эффективные и надежные кондиционеры Rittal вы сможете выбрать из предоставленного каталога и сразу сделать заказ в онлайн-режиме.

Мы бесплатно проконсультируем по всем вопросам касающимся оборудования Rittal.

Отправляем продукцию во все регионы РФ. О способах доставки читайте здесь

Звоните: 8 (812) 927-27-21

Мы бесплатно проконсультируем по всем вопросам касающимся оборудования Rittal.

Доставка по всей России

Отправляем продукцию во все регионы РФ. О способах доставки читайте здесь

Источник

Принцип работы прецизионного кондиционера

По принципу работы прецизионные кондиционеры похожи на любое климатическое оборудование. В системе для переноса тепловой энергии используется хладагент. Обычно это Хладагент (он же фреон, хладон) марок R410a и R407c. Рабочий цикл прецизионного кондиционера:

Нагретый хладагент попадает в конденсатор (теплообменник), где охлаждается. Из состояния газа он переходит в жидкость;
Фреон попадает в испаритель, где нагревается от окружающей среды и испаряется;
В компрессоре он сжимается, его температура повышается еще сильнее;
Хладагент переходит в конденсатор. Цикл повторяется.

В двухконтурных системах один контур забирает тепло из помещения и отдает его второму. Тот в свою очередь сбрасывает его в окружающую среду. За счет этого можно добиться более эффективного охлаждения. Такая система также называется каскадной.

Варианты подключения прецизионных кондиционеров

Чаще всего используются стандартные варианты подключения. Выносной наружный блок с конденсатором устанавливается на крыше здания, внутренний шкафный – в помещении (см. рис.).

Схема подключения прецизионных кондиционеров с наружными блоками на крыше.

При использовании систем с притоком воздуха (Free Cooling), оборудуется вытяжная вентиляция. Такой способ охлаждения позволяет снизить энергозатраты, если температура на улице меньше той, которую выдает нагретое оборудование. На иллюстрации показан пример со шкафными кондиционерами с внешними блоками.

Схема подключения прецизионных кондиционеров с притоком воздуха и вытяжной вентиляцией.

Прецизионные кондиционеры можно использовать вместе с чиллером и/или градирней (см. рис.). В таком случае их эффективность повышается. Но суммарная стоимость оборудования вырастает.

Схема подключения прецизионных кондиционеров к чиллеру и градирне.

Если необходимо обеспечить охлаждение нескольких небольших помещений, прецизионный кондиционер может быть подключен к системе вентиляции. При этом ему необходимо обеспечить приток нагретого воздуха. Либо использовать систему забора воздуха снаружи. А в охлаждаемых помещения сделать вытяжную вентиляцию.

Прецизионный кондиционер, подключенный к системе вентиляции.

Как вариант, в качестве внешней среды можно использовать не воздух, а воду. такой способ охлаждения или отопления более эффективен. Но для этого необходимо обустраивать специальный теплообменник.

Проблемы кондиционера зимой

Когда требуется выбрать сплит-систему для обустройства помещения с электроникой, необходимо учесть целый ряд параметров. Многие организации доверяют подбор техники IT-специалистам. В этом есть как плюсы, так и минусы, поскольку сотрудники, которые занимаются обслуживанием серверного оборудования, выбирают сплит-системы исходя из личных предпочтений без учета нюансов работы климатических установок.

При выборе кондиционера необходимо помнить, что в серверной комнате он будет работать постоянно и непрерывно независимо от погодных условий. В Москве и других регионах страны разбежка между зимними и летними температурами довольно существенна, поэтому сплит-системе придется функционировать и в зной, и в заморозки.

По этой причине стоит приобретать кондиционер в серверную, который рассчитан на установку «зимнего комплекта» оборудования.

Следует знать, что возможность подобной модернизации предусмотрена не у всех производителей

Прежде чем купить, ту или иную сплит-систему, на этот пункт стоит обратить внимание. Некоторые модели кондиционеров могут работать только в температурном диапазоне -10С°…-15С°, поэтому их нельзя использовать для охлаждения серверной

Общее описание: что такое шкафный кондиционер?

Это кондиционер прецизионного типа, корпус которого сделан в виде шкафа. Кроме охлаждения воздуха может его нагревать, фильтровать и увлажнять.

Устройство

Аппарат состоит из 1 блока, который устанавливается внутри помещения. Вес блока — от 100 кг и выше.

Устройство шкафного кондиционера

Внешне корпус «глухой», воздух в прибор может попадать и выходить 2 способами (зависит от модели):

Через воздуховоды (попадать через воздуховод через стену с улицы, или из общей вентсистемы здания, выводиться через воздуховод либо в помещение, либо разводиться по зданию). Такие модели могут стоять в отдельном помещении.
Через отверстия в потолке и низе корпуса. Через потолочные отверстия воздух засасывается, через отверстия в дне или нижней части передней стенки — подается в помещение. Такие модели ставятся в том же помещении, которое нужно охлаждать.

Охлаждение теплообменника может быть устроено 2 способами:

Воздушным потоком. Дороже стоят, но проще и обслуживании.
Водой. Сами приборы стоят дешевле, но их сложнее устанавливать и обслуживать: надо обеспечить приток и циркуляцию холодной воды к кондиционеру.

Установки такого типа рассчитаны на круглосуточную работу, имеют более серьезную (чем у бытовых моделей) систему фильтрации.

Управление может осуществляться с ПДУ, выносного настенного пульта, или пульта на корпусе кондиционера.

Назначение и область применения (+видео с работающим оборудованием в серверной)

Функции шкафного кондиционера:

охлаждение воздуха;
обогрев;
увлажнение;
фильтрация.

Кондиционеры шкафного типа устанавливаются в:

производственных помещениях любого назначения;
серверных, ЦОДах, телекоммуникационных центрах, помещениях систем мобильной связи;
складах;
торговых центрах;
офисных зданиях;
общественных заведениях: концертных залах, клубах, театрах;
учебных и государственных учреждениях;
спорткомплексах;
медицинских учреждениях (в помещениях операционных, отделениях интенсивной терапии, помещениях с медицинским и фармацевтическим оборудованием);
морских судах.

Основные места, где используют такие установки — помещения с большим количеством электрооборудования (серверные). В остальных помещениях — их применять тоже возможно, но в большинстве случаев проще обойтись другой климатической техникой.

Стоять кондиционер может как в помещении, где находятся люди, так и в помещении с оборудованием, которое надо охлаждать. Также его можно устанавливать в отдельной комнате, а воздух из него — подавать в нужные помещения через воздуховод.

Обычно такое оборудование применяют только для крупных комнат или зданий, площадью от 50-100 м² минимум. Большинство моделей могут обслуживать площадь в 150-250 «квадратов».

П реимущества применения

К плюсам применения такой техники (по сравнению с другой климатической техникой, выполняющей эти же функции в промышленных и общественных зданиях) можно отнести:

Компактный размер и вытянутый вверх корпус (внутренний блок может занять до 1-3 м² площади).
Все работы (чистка, диагностика, замена деталей) выполняются через переднюю стенку — то есть корпус можно придвинуть вплотную к стене.
Широкий диапазон мощностей (от 5 до 200 кВт).
Возможность работы в температурном диапазоне от -30º до +40º (а при дополнительном зимнем комплекте — до -40º) на улице.
Возможность подключения кондиционера к «общей» системе управления. Это позволит контролировать работу прибора удаленно, из диспетчерской.

Из явных минусов:

Сложность в обслуживании. Необходимо либо брать в штат специалиста по такому оборудованию, либо обучить кого-то из сотрудников. Как вариант — можно вызывать специалистов из профильных компаний на аутсорс. Но это возможно, если поблизости есть такая компания — а в РФ они есть далеко не в каждом городе.
Узкая область применения. В первую очередь их актуально применять для серверных. Для остальных помещений — не факт, что такое оборудование будет более удобным и выгодным, чем кондиционеры других видов, воздухоохладители или фанкойлы.

Ну и стоимость такой техники тоже немаленькая: самый дешевый вариант будет стоить не менее 100 тысяч рублей. При этом продают их в большом ассортименте разве что в Москве. В остальных городах России — даже крупных — такую технику найти проблематично. А значит — за доставку придется доплачивать.

Надежность оборудования – ротация и резервирование

Беспрерывное использование практически любого вида климатической техники без остановки является одной из ключевых причин ее выхода из строя. IT-оборудование изначально создавалось из расчёта возможности его беспрерывного использования в режиме «онлайн».

Подобное использование кондиционера для серверной, бывает, приводит к ускоренному износу климатического оборудования. Это довольно актуально для сплит-систем и, напротив, сведено к минимуму при использовании «шкафов» – прецизионных климатических систем. Но в этом и подобных случаях можно значительно увеличить срок службы климатической техники при помощи ротации и резервирования.

Для повышения уровня безопасности серверным IT-устройствам можно установить резервный кондиционер. Их суммарная стоимость на порядок выше, чем у климатической системы, да и отключение питания на время ремонта – не всегда лучшее решение. Резервное климат-оборудование на случай форс-мажора и планового обслуживания основной системы – способ избежать упомянутых неприятных ситуаций.

Тип установки

Зная, что такое прецизионный кондиционер и как он работает, компании отраслей потребления предпочитают обращаться к сервисным службам. Перед установкой должны проводиться расчеты, определяться необходимый для помещения и подходящий по интенсивности тип установки.

Агрегаты постоянной активности называются инверторными. Регулирование параметров микроклимата такими установками происходит постоянно, за счет плавного изменения частоты оборотов электродвигателя. Основным преимуществом более дорогих инверторных кондиционеров является увеличенный ресурс работы. Отсутствие циклов выключений способствует меньшему износу деталей.

Более доступные по стоимости на рынке – периодические агрегаты. При достижении нужных характеристик среды датчики передают сигнал на отключение. Преимуществом таких установок остается экономия энергии, затрат на приобретение и установку. Как минус нужно частое сервисное обслуживание.

Преимущества прецизионных кондиционеров для серверных комнат

Более дорогим, но в то же время более надежным вариантом считается установка в серверных комнатах прецизионных кондиционеров, относящихся к профессиональному климатическому оборудованию

Они являются одним из видов шкафных блоков и идеально подходят для помещений, где важно не только держать заданную температуру с максимальной точностью, но и придавать воздуху определенный процент влажности

Основная часть прецизионных кондиционеров для серверных отличается такими преимуществами по сравнению со сплитами полупромышленного назначения, как:

точный температурный контроль (+1°C) и контроль увлажненности (+2°C);
круглогодичная бесперебойная работа;
эксплуатация при предельных жаре и морозе;
совмещение с системами диспетчерского контроля и управления.

Классификация прецизионников очень разнообразна и зависит от многих аспектов. Существуют модели с моноблочной конструкцией и по типу сплит-системы

Если брать во внимание способ охлаждения, то выделяют системы с испарением фреона и системы с водяным и воздушным охлаждением конденсатора, с воздушным охлаждением и гликолевым контуром, с двойной системой охлаждения и другие

У известной компании UNIFLAIR есть прецизионный шкаф с энергосберегающим режимом работы, который может потреблять электричества в половину меньше других за счет использования естественного охлаждения без холодильного цикла и включения компрессоров.

Стандартный прецизионник состоит из каркаса с автоматикой, теплообменниками, фильтрами, вентиляторами, элементами холодильного контура и силовой электрикой. Сверху он закрыт панелями, которые защищают его от внешних воздействий. Если наличие наружного блока предусмотрено, то он может быть исполнен в виде компрессорно-конденсаторного блока или выносного конденсатора с воздушным охлаждением.

Принцип работы установок подобного типа не очень сложный:

воздух забирается прибором либо из помещения, либо снаружи;
внутри охлаждается;
ему придается требуемый процент увлажненности;
затем он выпускается наружу в помещение.

Забор воздуха может идти снизу или сверху.

Кондиционирование серверной комнаты

Серверное помещение на предприятиях и в офисах предназначено для изолированной установки электронного оборудования. Большую его часть составляют ЭВМ и телекоммуникационная техника.

Для правильной и безопасной работы устройств, в этой комнате необходимо поддерживать установленный микроклимат. Он включает в себя различные параметры — начиная от температуры воздуха и заканчивая количеством пыли в нём.

Правильная вентиляция серверной позволяет:

Улучшить эффективность работы вычислительной техники.
Снизить число поломок ЭВМ в результате перегрева.
Обезопасить комнату и прилегающие помещения от коротких замыканий и пожаров.
