Как сделать навес из профильной трубы своими руками

Особенности опорной конструкции

Опоры автомобильного навеса на даче или частном участке испытывают основную нагрузку – стропильную систему, кровлю и собирающиеся на крыше осадки

Важно строить стойки из надежных и прочных материалов, чтобы обеспечить устойчивость и долговечность конструкции

Для строительства навеса для транспортного средства опоры могут быть:

• из кирпича;
• из дерева;
• из металла.

К бюджетным вариантам относят стойки из дерева. Они имеют небольшой вес, не требуют мощного фундамента, легко устанавливаются.

Для автонавеса необходимо не менее 4 опор или 2 стоек, если возводите пристраиваемую конструкцию. Для достижения наилучшей устойчивости и равномерного распределения нагрузки запланируйте постановку опорных столбов с шагом 1,5 м вдоль продольных сторон.

Каменная, бетонная, кирпичная

Опорная система из бетона, камня или кирпича может потребовать привлечения специальной строительной техники для поднятия тяжелых элементов на высоту. Каменные или железобетонные столбы требуют установки на устойчивое основание.

Преимуществами постановки столбов из каменных или железобетонных материалов являются:

• долговечность;
• нетребовательность в ремонте и уходе;
• устойчивость к нагрузкам и природному воздействию.

Вариант с массивными стойками невозможно построить на заболоченных почвах или землях с высоким уровнем грунтовых вод. Подвижка почвогрунта во время сезонного таяния снега может спровоцировать проседание стоек.

Металлическая

Опорные столбы из металла нуждаются в продуманном подборе материалов. Для возведения навеса используйте трубопрокатные элементы или металлопрофиль прямоугольного сечения с диаметром не менее 8 см.

При строительстве автомобильного навеса на металлических стойках обеспечьте;

• надежное крепление к грунту;
• обработку металла от ржавчины;
• нанесение защитных антикоррозийных составов.

Металлические столбы при своевременной обработке от коррозии прослужат не менее 30 лет, устойчивы к перепадам температур, механическим воздействиям, способны выдержать высокие нагрузки. Для каркасных конструкций из металла необходим сварочный аппарат и навыки сварщика.

Деревянная

Опорную систему из дерева построить быстрее и проще, чем стойки из металлических материалов, кирпича, бетона. В качестве столбов, удерживающих кровлю можно использовать:

• бревно диаметром не менее 20 см;
• деревянный брусок минимальным сечением 20х20 см.

Для устойчивости конструкции деревянные опоры требуется укрепить в земле. Для возведения навеса высотой 2-2,5 м понадобится пиломатериал длиной не менее 3 м. Дерево под воздействием природных явлений, перепадов температуры и влажности может растрескиваться, деформироваться, гнить, быть атакованным вредителями. Обработайте опорные элементы специальными пропитками, защищающими систему от жучков, точильщиков, образования плесневых грибков.

Полезные советы

Изготовить хороший навес своими руками не так трудно. Главное – грамотно его спроектировать и подобрать качественные материалы. Также можно взять на вооружение несколько полезных советов и рекомендаций по проведению подобных работ.

1. Заниматься проектированием будущего навеса самостоятельно рекомендуется в том случае, если вы знаете, как это нужно делать правильно. Если должного опыта у вас нет и вы боитесь допустить серьезные ошибки, лучше поискать уже готовый проект/чертеж постройки или обратиться к специалистам.
2. Опорные составляющие можно сделать не только из дерева или металла. Хорошие прочностные характеристики демонстрируют опоры из кирпича или камня. Особенно дорого и презентабельно выглядят столбы из натурального камня. Если хочется преобразить участок – это станет лучшим решением. Но надо помнить о том, что каменные сооружения обойдутся дороже и для них надо будет построить очень крепкие фундаментные основы.
3. Если навес изготавливается из досок, бревен, деревянных поддонов или древесины в любом другом виде, то его необходимо обработать защитным составом – антисептиком. Подобная смесь убережет природный материал от дождя и прочих осадков, предупредит его порчу и гниение. Если этого не сделать, деревянная конструкция быстро перестанет быть такой же красивой, начнет рассыхаться, гнить.
4. Из профильных труб можно построить неплохой переносной навес. Это современная интересная идея, которая пришлась по вкусу многим домовладельцам.
5. Если опоры запланировано сделать не из металла, а из дерева, рекомендуется отдавать предпочтение исключительно твердым, высокопрочным породам, которые смогут выдержать большие нагрузки. Так, самыми доступными по стоимости оказываются простые сосновые балки.

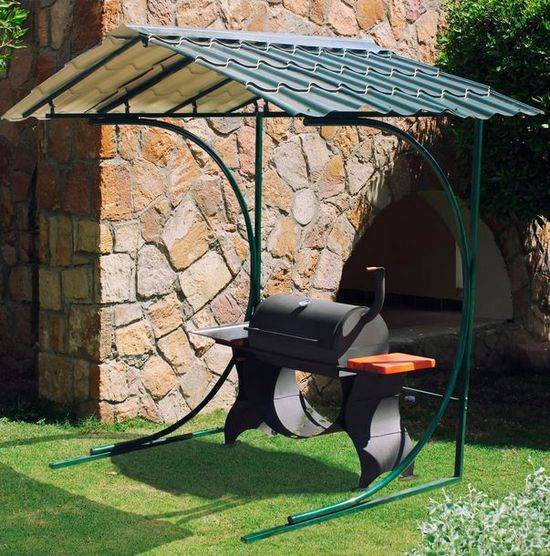

6. Если пол под навесом сделан из древесины, то на нем нельзя ставить мангал, не позаботившись об установке дополнительного защитного покрытия. В том месте, где находится непосредственный источник огня, можно постелить плитку либо установить металлический лист, закрепив его посредством саморезов.
7. Если вы хотите, чтобы площадка под навесом получилась довольно светлой, целесообразно в качестве кровли использовать бесцветный поликарбонат. Если же эту зону, наоборот, надо затемнить, то и кровельный материал стоит подобрать темный.
8. Своими руками можно сделать навесы даже из подручных материалов. Интересные постройки получаются из круглых пластиковых (ПВХ) или полипропиленовых труб. Прежде чем делать конструкцию из таких необычных материалов, стоит убедиться в том, что они выдержат нагрузки, которые будут на них подаваться. Если в регионе вашего проживания частые и мощные осадки являются обычным делом, то есть смысл рассмотреть другие, более прочные и надежные варианты.
9. Если самостоятельно строить навес на своем участке вы боитесь или не хотите потратить на это много времени, есть смысл обратиться к специалистам. Конечно, это приведет к дополнительным тратам, зато вы получите хорошие результаты, не допустите серьезных ошибок и не переведете зря закупленный материал.

Процесс изготовления навеса из профильной трубы

После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.

Инструмент

Из комплекта для строения своими руками нужно подготовить:

• Лопата.
• Сварочный аппарат.
• Нож, ножовка по металлу (болгарка).
• Измерительные принадлежности (метр, отвес, рулетка).
• Шуруповерт.
• Набор ключей.
• Молоток.

Подготовка площадки и установка стоек навеса из профильной трубы

В первую очередь, нужно обратить внимание, чтобы на отведенной территории не проходили трубы, служебные коммуникации и кабельные системы. Поскольку в момент поломки этих магистралей, навес придется демонтировать, убирать покрытие, а потом всю работу делать своими руками заново

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.

Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).

Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.

Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.

Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).

Установка опор

Пошаговая инструкция по изготовлению навеса своими руками

Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.

Поэтапная сборка конструкции из проф трубы:

• Нарезать заготовки в размер соответственно чертежа.
• Соединить сваркой в каркас боковые фермы.
• Приварить фронтальные профили навеса.
• Затем монтируются раскосы.

Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.

В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.

Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.

Основной минус у таких хомутов – они не дают возможности составлять фигурные решетки для ферм и кровельного покрытия: все детали должны сходиться под 90 градусов. Применяются такие крепления еще и для каркаса из пластиковых  труб.

Если нет крана, то можно изготовить конструкцию и наверху:

1. На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
2. Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
3. Соединить перемычки с несущими балками навеса сваркой или саморезами.
4. Покрыть настилом из кровельного материала.

При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.

Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше.  Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.

Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.

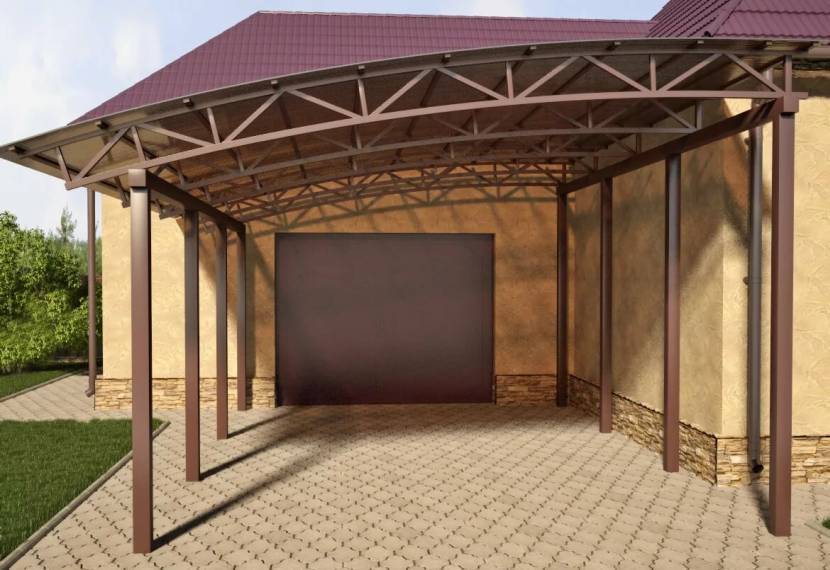

Навес для гаража

Какой бывает навес из профнастила, примыкающий к дому: фото основных конструкций

Навес из профлиста, пристроенный к дому, может быть очень разным как по конструкции, так и по материалам. Чаще всего его делают односкатным, арочным или с плоской кровлей, а каркас собирают из деревянного бруса, профильной или круглой трубы. Навесы на опорах из кирпича или камня тоже встречаются, но редко из-за высокой цены и сложности монтажа, поэтому их мы рассматривать не будем.

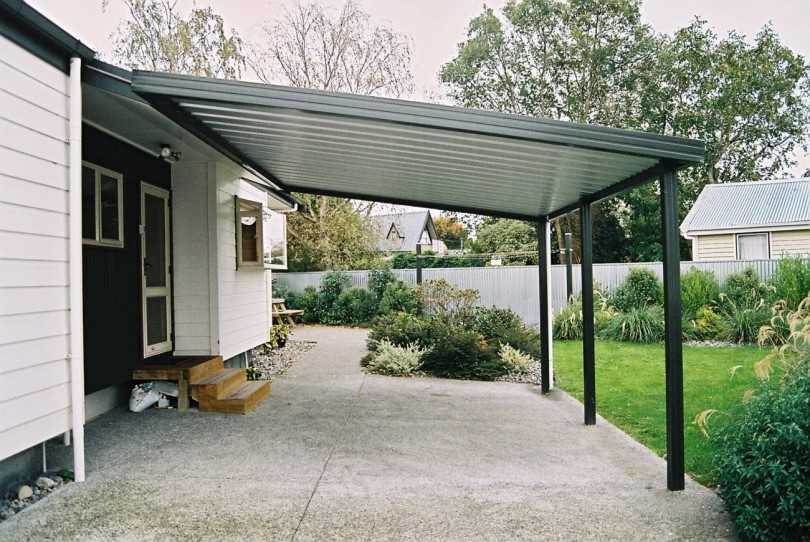

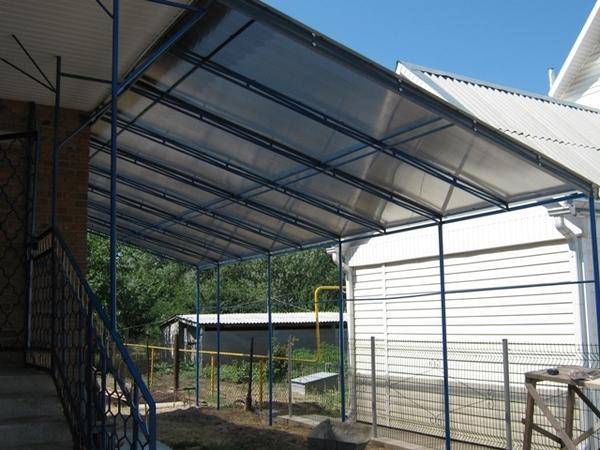

Односкатные навесы из профнастила с примыканием к дому самые распространенные. Они надежны и недороги, а еще их очень легко построить — монтаж такой конструкции займет 1–2 дня, и для него не нужно нанимать специалистов. При этом односкатные навесы — это классика, которая хорошо вписывается в любой архитектурный ансамбль, будь то подчеркнуто грубый сруб или дом в современном стиле.

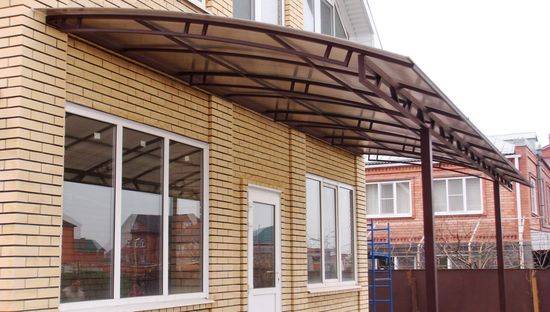

Арочный навес к дому из металлопрофиля также ставят часто, несмотря на очевидные сложности в его монтаже: одинаково согнуть профильные трубы для ферм самостоятельно практически невозможно, для этого нужно специальное оборудование. Это сразу же повышает цену такого навеса. Кроме того, расчет нагрузки на арочную кровлю, ее проектирование и крепление — тоже далеко не элементарные задачи, и справиться с ними может не каждый. Впрочем, эти сложности с лихвой окупаются эстетичностью — изящный арочный навес у дома из профлиста облагораживает и оживляет все здание. Даже если сделан без особых изысков из обычной профильной трубы. Конечно, за исключением случаев, когда такие обтекаемые конструкции просто не подходят по стилю.

А вот навес с плоской кровлей — это атрибут южных регионов. В средней полосе и, тем более, на севере страны такие навесы из профнастила перед домом встречаются редко: чтобы такая кровля держала сколько-нибудь большую снеговую нагрузку, ее нужно делать из марок профлиста с большой высотой волны. В результате визуально жилой дом превращается в филиал промышленно предприятия. Хотя, конечно, плоской такую крышу можно назвать только условно — у нее все равно есть уклон, пусть и небольшой, до 6–8°. Это нужно, чтобы осадки с навеса все-таки стекали, а не лежали на нем мертвым грузом.

Теперь о материалах. В нашей инструкции мы расскажем, как построить навес к дому из металлопрофиля — ставить опоры из металла проще, да и прослужат стальные трубы дольше деревянного бруса. Кроме того, если брать круглые, а не профильные трубы для колонн и не забыть их покрасить качественной краской, конструкция с каркасом из металла будет хорошо смотреться. Если позволяет стиль дома, стальной каркас можно украсить коваными элементами, которые в избытке продаются в любом строительном гипермаркете.

Деревянный навес из профнастила, примыкающий к дому, — лучший вариант для коттеджей из бруса или срубов. Такая конструкция станет органичным продолжением дома, дополнит и расширит его. Кроме того, крепить дерево к дереву банально проще. Еще навесы из деревянного бруса отлично смотрятся с кирпичными и каменными домами — это вообще традиционное сочетание, проверенное поколениями строителей.

В зависимости от стиля дома, деревянные опоры можно сделать из грубого необработанного дерева, а можно украсить их резьбой и отполировать — из-за мягкости древесины и легкости ее обработки воплотить в жизнь можно практически любые дизайнерские изыски. Но не стоит забывать и об обратной стороне натурального дерева: гниении, возможности повреждения насекомыми, чувствительности к влаге, пожароопасности и необходимости постоянного ухода. Поэтому, если деревянный навес для вас — это не must have из-за деревянного же дома, советуем тщательно обдумать, стоит ли связываться именно с деревом и не лучше ли выбрать более практичную сталь.

Этапы изготовления своими руками

Чтобы изготовить односкатный навес самостоятельно, потребуется сделать расчет конструкции для определения подходящих размеров рассматриваемых элементов. Рассчитать каркас навеса рекомендуется на нагрузки от веса снега и монтажную нагрузку, стойки рассчитываются на ветер.

Фундамент

Перед тем как приступать к сооружению конструкции, необходимо подготовить основание для ее установки. В этом случае в заранее определенных местах, где планируется установка опор, вынимают грунт. На дно образовавшейся ямы насыпают слой щебня, который впоследствии трамбуют для достижения требуемой прочности.

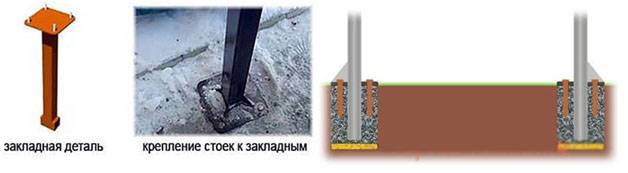

Следующий этап подготовки фундамента – монтаж закладной с приваренными болтами. Также можно задействовать арматуру, если хочется добиться максимальной прочности конструкции. Когда все элементы будут выставлены, в оставшееся пространство заливают подготовленный цементный раствор. Боковые стенки будущего навеса собирают посредством соединения ферм и столбов, которые будут служить опорой

При проведении фундаментных работ необходимо обращать внимание на размеры конструкции, указанные на чертеже

Монтаж каркаса

Сбор конструкции выполняется по схеме одним из следующих способов.

Сварочным. Такой вариант подходит владельцам сварочных аппаратов и тем, кто привык работать с металлом

Важно знать, как правильно варить навес из металлопрофиля. Если навыков в проведении подобных работ нет, рекомендуется выбрать другой способ.

С использованием резьбовых соединений

В этом случае потребуется запастись металлическими уголками и крепежными элементами в виде болтов.

С применением хомутов. Простой и удобный способ, который не отнимет много времени.

Сборка каркаса – процесс несложный и довольно экономичный. Навес, сделанный своими руками, обойдется дешевле заказной или покупной конструкции.

Обшивка крыши

Следующий этап после установки каркаса подразумевает укладку кровли из профлиста. Он выполняется в несколько шагов.

1. Сначала производят монтаж кровельной обрешетки, на которую затем будет выложен профнастил. Процедура стандартная. Достаточно нашить поверх металлического каркаса несколько деревянных брусьев, расположенных поперек балок. Крепление бруса с балками осуществляется посредством использования саморезов. Конечно, профнастил можно сразу привинтить к металлическому каркасу, но в этом случае потребуется предварительно рассчитать конструкцию, определив шаг кровельного материала. Так, например, это может быть конструкция 4х6 или 5 на 6.
2. Второй шаг подразумевает крепление профнастила к обрешетке. Процесс выполняют с помощью саморезов с пресс-шайбами, у которых предусмотрены резиновые прокладки. Саморезы устанавливают через волну в нижнюю часть для предотвращения деформации.
3. Подшивка кровли – заключительный этап. С его помощью удастся сделать внешний вид потолка навеса более привлекательным, а также спрятать за обшивку провода, которые ведут к осветительным приборам.

Класть профнастил рекомендуется с нахлестом, чтобы предотвратить протекание кровли. Односкатный навес из металлопрофиля – универсальное решение, которое не только обеспечит защиту выделенной зоны от внешних воздействий в виде осадков, но также будет привлекательно смотреться на участке.

О том, как сделать односкатный навес из металлопрофиля своими руками, смотрите в следующем видео.

Расчет значений для стоек навеса

Делая подбор параметров стоек, предварительно выполняют расчет оказываемых нагрузок и рисуют подробный чертеж. На жесткость изделия влияют ширина и толщина его стенок, которые в свою очередь зависят от длины продукции.

Например, при выборе, какую профильную трубу использовать для навеса, задействовать можно как толстостенное изделие с небольшой величиной сечения, так и с тонкими стенками, но с большой шириной полки.

Для постройки со средними параметрами оптимальным вариантом будут изделия, имеющие сечение в пределе от 50 до 100 миллиметров. Если стойки расположены часто, допустимо уменьшение размера используемых труб. В том случае, когда у односкатного навеса будет четыре опоры, тогда задействуют трубную продукцию большого сечения.

Проектирование навеса из профильной трубы

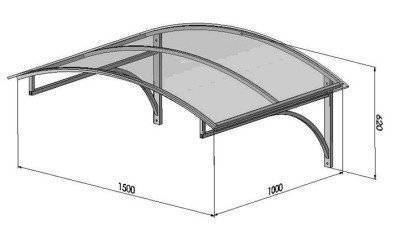

Прежде всего нужно определиться с назначением навеса, будет это просто козырёк над крыльцом или же навес над парковкой авто. При составлении проекта необходимо учесть:

1. Размер. Это зависит от цели строительства навеса и той площади, которую он призван защищать.
2. Кровельный материал. Его толщина влияет на нагруженность силовых элементов каркаса, а значит, и на выбор опор.
3. Количество сезонных осадков и силу ветра. Это влияет на выбор материала для опорных элементов и кровли.
4. Тип крепления козырька к дому.

Необходимый инструмент

Для выполнения работ по изготовлению навеса понадобится следующий инструмент:

• сварочный аппарат для дуговой или полуавтоматической сварки, электроды универсальные;
• болгарка с отрезным и шлифовочным дисками;
• рулетка длинной от 5 м;
• маркер;
• уровень, гидроуровень или лазерный нивелир;
• шуруповёрт, свёрла;
• гаечные ключи;
• лопата или бур.
• средства защиты глаз и рук.

Выбор материала

Для изготовления легковесного каркаса козырька отлично подойдут холоднокатаные или электросварные трубы квадратного сечения с толщиной стенок 2 мм, так как они обладают высокой прочностью на сжатие и изгиб, легко сопрягаются в местах сварных соединений. При изготовлении ферм лучше использовать трубы прямоугольного сечения. При изготовлении навеса для авто в качестве опор стоит выбирать квадратные профтрубы шириной от 5 до 10 см. Они выдерживают высокую поперечную нагрузку.

Профильные трубы квадратного и прямоугольного сечения идеально подходят для изготовления опорных элементов каркаса

Чертежи и расчёт материала

Расчёт материала, требуемого для изготовления навеса, задача нетрудная. Достаточно определиться с размерами будущего козырька, затем начертить чертёж. Основываясь на нём необходимо подсчитать общую длину профильной трубы с учётом ширины реза диска.

На эскизе необходимо указать все размеры

В случае строительства навеса для авто и места отдыха, нужно учитывать, что придётся добавлять вертикальные опоры и проводить монтаж закладных в фундаменте.

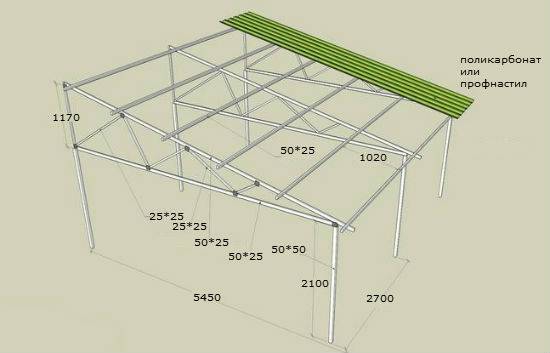

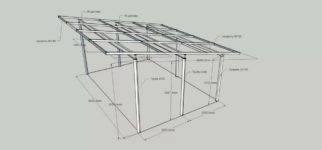

Изометрический чертёж-схема с размерами навеса для зоны отдыха поможет в будущем строительстве

Классификация

Крытые площадки принято разделять на несколько типов в зависимости от вида опорной и стропильной системы.

Тип опоры

Виды навесов из металлопрофиля по виду опор:

Пристроенные. Пристраиваются несущим стенам здания. Конструкция подразумевает наличие дополнительных опор. Такие сооружения подходят для обустройства террас, входных групп, автостоянок.

Пристроенный тип навесаИсточник yandex.net

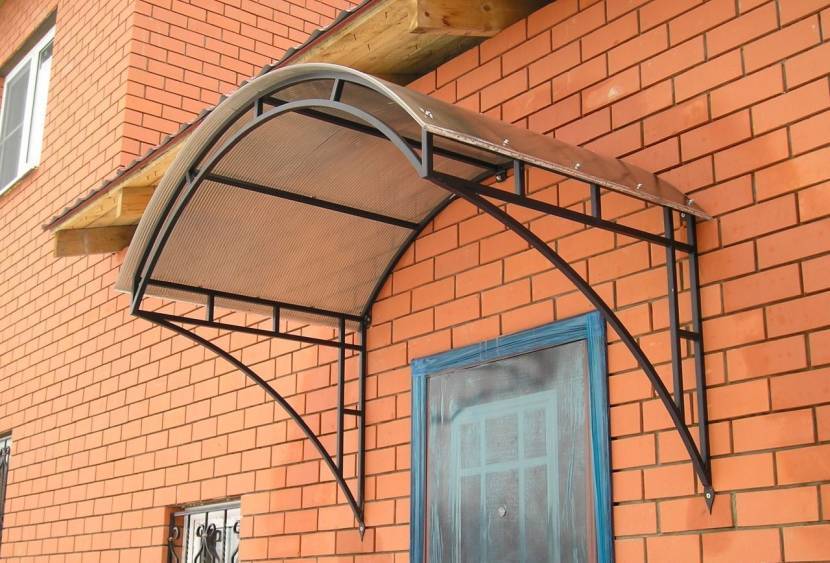

Консольные. Конструкции не имеют опор и закрепляются на стене здания. Дополнительную фиксацию обеспечивают специальные подвесы. Такие козырьки чаще всего обустраивают над балконами и входными группами.

Консольный навесИсточник remont-book.com

Отдельно стоящие. Опираются на опорные стойки. Используются для создания покрытий над автостоянками, различными площадками, зонами отдыха.

Отдельно стоящий навесИсточник polikarbonatvs.com.ua

Тип крыши

Крыша является основой навесной конструкции, сложность сооружения которой зависит от её размера и формы. Навес из труб по типу стропил:

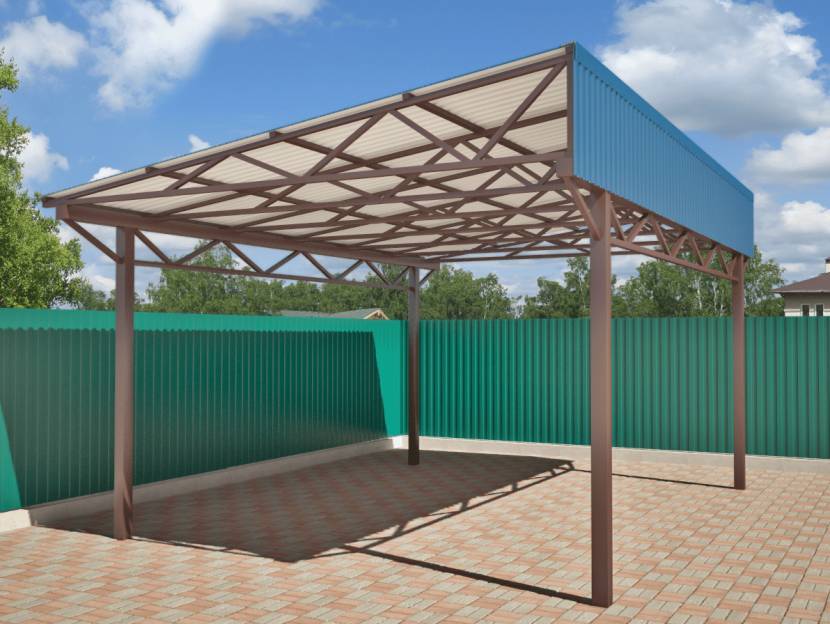

Односкатным. Самая простая в исполнении конструкция, которая отлично сочетается со всеми кровельными материалами. При создании покрытия под площадки большой площади для формирования стропильной системы используют фермы.

Пример односкатной крыши навесаИсточник zakupka.com

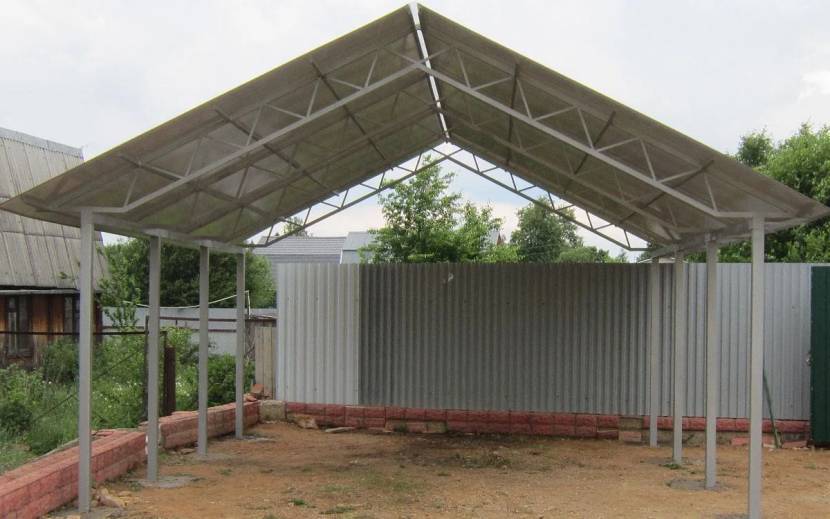

Двускатным. Отличается более сложной конфигурацией. Двускатные навесы из металлопрофиля во дворе частного дома для площадок большого размера создаются с использованием ферм в виде равносторонних треугольников.

Двускатная крышаИсточник prom.st

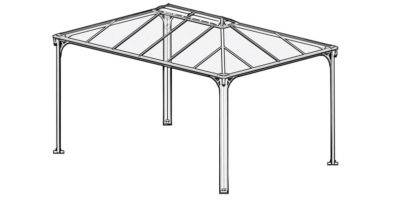

Шатровым. С увеличением количества скатов крыши усложняется её расчёт. При создании конструкции необходима точная нарезка кровельного материала. Для защиты всех стыков крыши требуется использование специальных элементов.

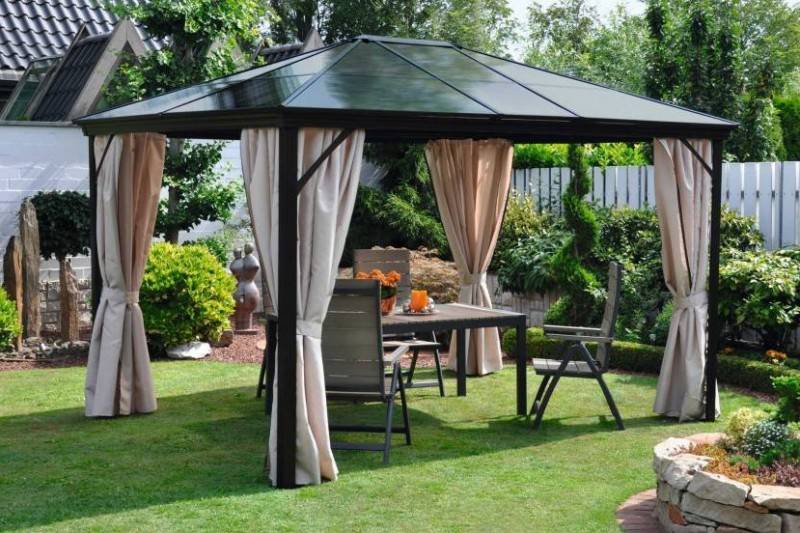

Шатровая крышаИсточник landshaftdesign.org

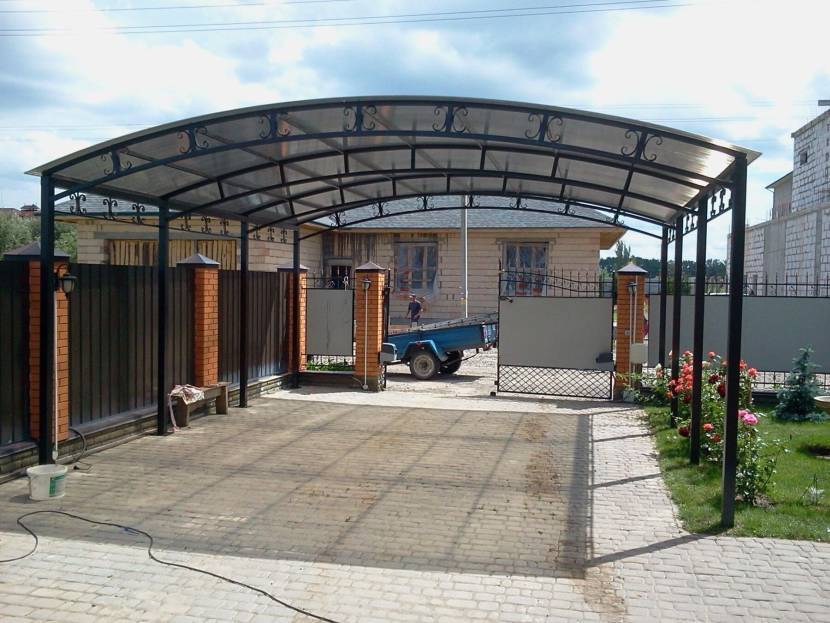

Арочным. Формируется из изогнутых под определённым радиусом ферм или дугообразных стропильных ног. Для создания покрытия используются исключительно гибкие материалы. Кровля имеет форму арки или волны.

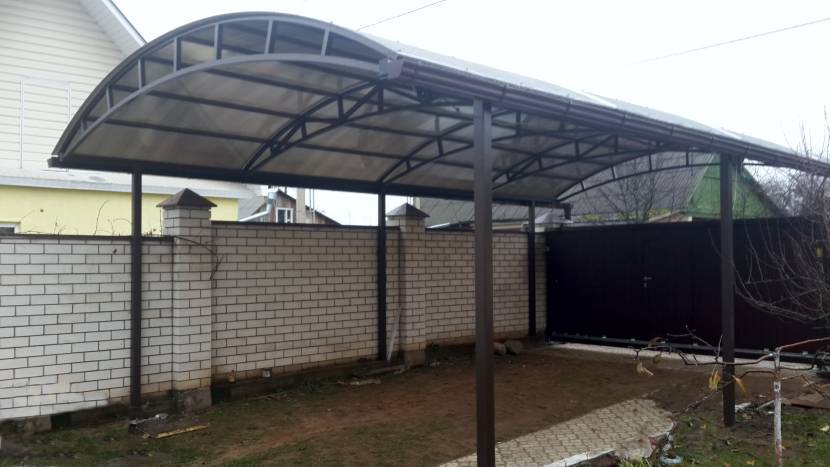

Арочная крышаИсточник стройбат.бел

Полезные советы

Если вы решили своими руками построить навес из профтрубы, то вам стоит взять на вооружение несколько полезных советов.

При самостоятельном возведении навеса нужно ответственно подходить к выбору типа кровли. Нужно учитывать, что снег должен на ней не задерживаться, а свободно падать на землю, не нагружая конструкцию.
Если надо соединить металлические конструкции из профиля, толщина стенок которого составляет больше 3-х мм, то лучшим решением станет газосварка. Электрические аналоги могут просто не справиться с такими объемами работ.
Чтобы сделать арку, нужно будет согнуть профильную трубу. Изгиб возможно сделать посредством трубогиба

Если такого оборудования нет, то можно воспользоваться болгаркой и сваркой.
Если для оформления кровли конструкции вы подобрали волнистый материал, то во время его укладки необходимые отверстия нужно будет проделывать в гребне волны.
Перед началом монтажных работ важно не только составить подробный план-проект сооружения, но и определиться с уровнем промерзания грунта. Именно от этого показателя будет зависеть глубина размещения фундамента опор.
Если в качестве крепежных деталей были выбраны саморезы, то стоит убедиться в том, что они предназначены для монтажа кровли и оснащены специальными прорезиненными шайбами.
Абсолютно все монтажные работы нужно начинать с нижних частей, постепенно переходя наверх.
Листовой профиль лучше всего резать специальными ножницами по металлу

Рекомендуется избегать воздействия на такие материалы болгарки, поскольку она может нанести серьезные повреждения верхним защитным слоям листового металлопрофиля.
Во время установки и укладки кровельного материала настоятельно не рекомендуется слишком сильно затягивать саморезы. Это обусловлено тем, что резиновая вставка в этих элементах очень легко и быстро деформируется, из-за чего впоследствии заметно возрастет риск образования протечек.
Для самостоятельной сборки металлического навеса важно выбирать только качественные, новые материалы. Ни в коем случае не покупайте профиль со следами ржавчины, с повреждениями или деформацией. Из таких деталей качественный и долговечный навес вряд ли получится.
Во время сборки конструкции очень важно позаботиться о том, чтобы не было перекосов. Чтоб не столкнуться с такими серьезными дефектами, рекомендуется все сварочные работы осуществлять на идеально ровных поверхностях.
Если металлический навес выстраивается с примыканием к солнечной стороне основной постройки, то в роли кровельного покрытия для него целесообразно использовать именно профнастил. Это обусловлено тем, что в отличие от того же поликарбоната он совсем не пропускает свет.
Если вы не владеете навыками работы со сварочным аппаратом, то за самостоятельное соединение металлических деталей посредством сварки лучше не браться. Целесообразно обратиться к специалистам, которые хорошо владеют сварочным делом.
