Давление в водопроводе частного дома: какой напор воды должен быть? Насосы повышающие давление в кране

Стабилизация давления воды в системе

В многоэтажках, хоть и реже, но встречается проблема не только низкого, но и завышенного давления воды.

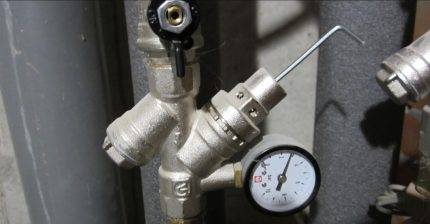

В продаже имеются редукторы, снабжённые манометрами для контроля давления в системе при водоразборе и позволяющие производить точную настройку напора воды

Для его стабилизации на внутриквартирных сетях водоснабжения, защиты самой системы с подключенными к ней измерительными устройствами и бытовыми приборами от повышенного напора, и гидравлических ударов применяются редукторы/регуляторы давления.

Установку редукторов давления рекомендуется производить на трубопроводах сразу после входного запорного устройства перед счётчиками водоснабжения.

Что необходимо сделать, прежде чем выбрать насос для повышения давления воды в частном доме

Давление может быть указано в разных единицах измерения. То есть, например, в технической документации насоса давление может быть обозначено в МПа, в статьях – в кПА, а на панелях приборов – в мм вод. ст.

Вам вряд ли понадобится знать точное значение давления в водопроводе, поэтому можете воспользоваться следующим соотношением, при помощи которого вам будет легче оценить работу водопровода в вашем частном доме:

1 бар ≈ 1 ат ≈ 10 м вод. ст. ≈ 100 кПа ≈ 0,1 МПа.

Нормами установлено требование к давлению водопроводной воды у жителей частного дома или квартиры – 4 бар. При таком значении все бытовые приборы в частном или многоквартирном доме смогут хорошо работать.

К сожалению, мало у кого из жителей частных домов давление в кране находится именно на этом уровне. Чаще всего отклонения существенные. Для системы водоснабжения вредны любые отклонения от нормы. Так, давление более 6-7 бар может привести к разгерметизации в местах соединениях труб. Скачок до 10 бар чреват возникновением аварийной ситуации.

Решением проблемы недостаточного или повышенного давления воды в частном доме является установка редуктора, выравнивающего напор во внутренней разводке водопровода, что исключает вероятность возникновения гидроударов. Если не допустить ошибок на этапе выбора и монтажа редуктора, то давление в системе всегда будет оптимальным.

Более сложная ситуация – это систематический недостаток давления в водопроводе частного дома. Необходимо выявить причину данной проблемы. Проводят несложное исследование для того, чтобы узнать, какое давление в водопроводе вашего частного дома является нормальным и как оно меняется в течение суток. После исследования ситуация станет более понятной.

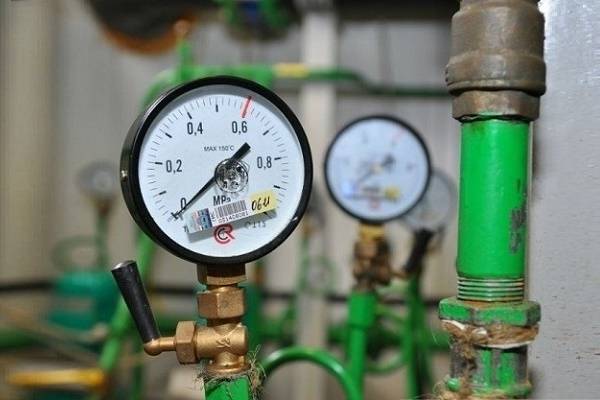

Измерять давление можно манометром. Он стоит недорого, поэтому рекомендуем вам его приобрести и установить на вводной магистрали вашего частного дома. Будет еще лучше, если вы купите сетчатый промывной фильтр грубой очистки воды со встроенным манометром. Достаточно 3-4 раза в сутки в определенные часы (включая часы пик) записывать показания прибора. Затем можно будет проанализировать показатели давления воды в вашем частном доме и сделать предварительные выводы.

Можно попросить у кого-либо из знакомых или приобрести свой собственный переносной манометр. Подключить его не составит труда: можно сделать это при помощи гибкой подводки к водяным розеткам смесителей или к изливам, если резьбовое соединение будет подходящим. На самом деле вы можете даже собственноручно собрать простой, но при этом достаточно точный манометр.

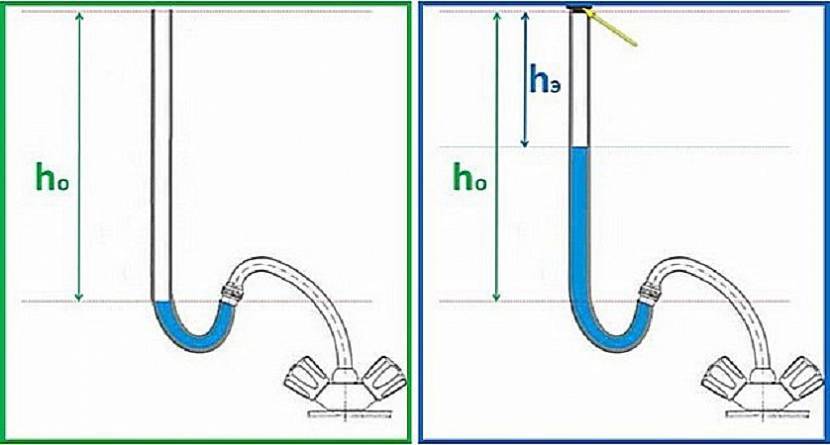

Для того чтобы собрать манометр, вам понадобится пластиковая трубка длиной примерно 2000 мм. Диаметр трубки должен быть таким, чтобы получилось герметичное соединение с накручивающимся на излив крана штуцером, заменяющим насадку-рассекатель.

Точно определить давление воды в частном доме можно следующим несложным способом:

В первую очередь необходимо присоединить трубку (вертикально) к крану (или к другой водяной розетке). Затем включают воду и выравнивают уровень жидкости: должна быть одна горизонтальная линия с точкой подсоединения (без воздушной прослойки у крана – см. левый рисунок). Теперь можно замерить высоту воздушного участка трубки (ho).

Следующий этап – закрыть пробкой верхнее отверстие трубки (чтобы воздух не выходил) и открыть кран полностью. Вода поднимется. После стабилизации положения нужно измерить экспериментальное значение воздушного столба (hэ).

Теперь можно вычислить давление:

Рв = Ро × (ho/hэ)

Где Рв– давление в водопроводе в данной точке; Ро – исходное давление в трубке. Допустимо принять его за атмосферное, то есть – 1.0332 ат; hoи hэ – экспериментально полученное значение высоты воздушного столба.

Может быть такое, что давление в нескольких разных точках трубопровода частного дома различается. Это является свидетельством образования на трубах ржавчины или известкового налета. В таком случае необходимо заменить трубную разводку.

Возможно, что и фильтры, используемые в водопроводе вашего частного дома, сильно загрязнены или слишком старые. Для устранения неполадок необходимо выполнить соответствующую профилактику.

Читайте материал по теме:
Коммуникации в частном доме

Проблемы и решения

  1. Почему насосная станция Джилекс не держит давление в гидроаккумуляторе (см. Почему насосная станция не держит давление)?

Вот список возможных причин неисправности, типичный для устройств всех производителей:

Отсутствие, загрязнение, неправильный монтаж или неисправность обратного клапана на всасывающем патрубке или на вводе водоснабжения. Стрелка на корпусе клапана должна указывать в сторону насоса, а сам он должен пропускать воду только в одном направлении;

Устройство пружинного обратного клапана

Отсутствие воздуха с избыточным давлением в воздушном отсеке мембранного бака. Чтобы убедиться в отсутствии или наличии этой неисправности, нажмите на шток ниппеля. Если оттуда не поступает ни воздух, ни вода — гидроаккумулятор нужно просто-напросто накачать;

Накачка гидроаккумулятора автомобильным компрессором

Разрыв мембраны гидроаккумулятора. В этом случае из ниппеля при нажатии на его шток начинает капать вода. Мембрана меняется на новую после отключения воды и вскрытия бака ресивера;

На фото — замена мембраны в гидроаккумуляторе насосной станции

  • Мощности насоса не хватает для создания напора, соответствующего настройкам автоматического реле. Признак наличия этой проблемы — непрерывная, без отключений, работа насоса. Проблема устраняется путем регулировки реле;
  • Утечки воды (прежде всего течи напроток сливных бачков в туалетах). При утечках насос периодически включается в отсутствие разбора воды через смесители. Проблема устраняется регулировкой, ремонтом или заменой заливных или сливных клапанов в бачках.

Регулировка арматуры сливного бачка

  1. Почему в систему водоснабжения с насосной станцией попадает воздух?

Вероятная причина — негерметичность всасывающей трубы (разрыв или неплотное соединение с всасывающим патрубком насоса или обратным клапаном). Проблема устраняется герметизацией соединений или заменой трубы.

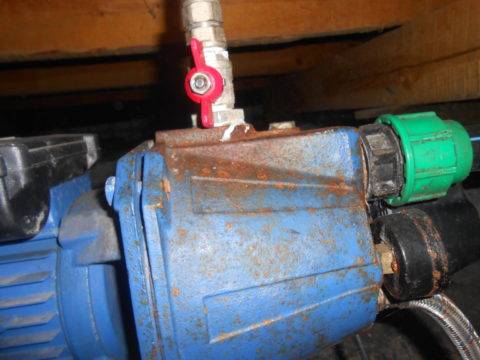

Насос может засосать воздух при негерметичности соединения с всасывающей трубой

Какие бывают повышающие напор агрегаты?

Итак, выбирая насосы для водоснабжения с целью усилить давление или поднять воду на верхние этажи, нужно знать, какие виды агрегатов для повышенного напора существуют. К примеру, для усиления слабого давления достаточно выбрать компактную по габаритам и небольшую по мощности конструкцию, типа «ин-лайн», которая просто устанавливается в систему, и поднимает напор на 1-3 атмосферы.

Такой насос может работать в следующих режимах (классификация по способу включения):

  • ручное включение — обеспечивает непрерывную работу агрегата, когда оборудование включено. Если нет необходимости повышения напора, то устройство просто отключают. При этом необходимо следить, чтобы помпа не перегревалась;
  • автоматическое включение — в этом случае на наличие или отсутствие расхода реагирует датчик потока. При водозаборе насос включается, а если нет определенного расхода в секунду, то агрегат выключается. Данные модели более экономичны;
  • комбинированные варианты – могут работать то в одном, то в другом режиме, если перевести специальный переключатель.

Существующие агрегаты также классифицируются по способу охлаждения:

  • с сухим ротором — охлаждение происходит за счет движения лопастей, установленных на валу. Отличаются высоким КПД, однако имеют большие габариты и сильно шумят;
  • с мокрым ротором — охлаждение происходит, благодаря перекачиваемой жидкости. Обладают низким уровнем шума, компактными габаритами, но менее эффективны.

По типу конструкции можно выделить такие модели:

  • ин-лайн — небольшие, но малопроизводительные агрегаты, которые монтируются в подающий трубопровод;
  • вихревые — с более высокой производительностью, но шумные и требуют специальной обвязки.

Также повышающий насос отличается по способу установки: горизонтально, вертикально, в обеих позициях, и по количеству скоростей работы:

  • одноступенчатые — с одной скоростью подкачки;
  • многоступенчатые — с несколькими скоростями, которые переключаются в зависимости от величины расхода.

По принципу работы различают проточный, нагнетательный, инжекторный насос, а также агрегат, повышающий циркуляцию.

При этом стоит отметить, что насосы для увеличения давления бывают универсальными, то есть могут применяться в системах и с холодным, и с горячим водоснабжением. А есть модели, которые можно использовать только для горячей либо исключительно для холодной воды.

https://youtube.com/watch?v=292Zw6mAUVo

Повышение давления

Отдельно стоит разобрать ситуацию, когда напор воды ниже нормы. Для повышения давления может применяться несколько схем.

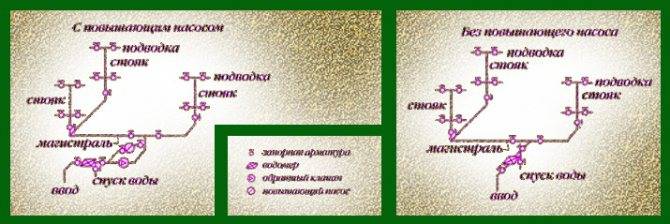

Повышающий насос

Вихревой повышающий насос устанавливается на вводе или подводке водоснабжения, и включается при расходе воды через любой прибор, превышающем заданное производителем или владельцем насоса значение.

Повышающий насос

Преимущества: простота установки и компактность.

Установка повышающего насоса

Недостаток: сравнительно небольшой ресурс благодаря частым пускам и остановкам.

Насосная станция

Насосная станция — это комплекс оборудования, включающий:

  • Центробежный насос;
  • Гидроаккумулятор (стальной бак, разделенный на два отсека — водяной и воздушный — эластичной мембраной);
  • Автоматическое реле, управляющее питанием насоса в зависимости от напора в гидроаккумуляторе;
  • Манометр для визуального контроля давления, облегчающий настройку параметров работы реле.

Насосная станция для водоснабжения

Регулирование давления водоснабжения — одно из возможных применений насосной станции. Стоит подключить входной патрубок насоса к вводу водоснабжения, а выход к внутреннему водопроводу — и дaвление в последнем перестанет опускаться ниже границы срабатывания автоматического реле (обычно 1-1,5 кгс/см2).

У этой схемы есть, однако, три недостатка:

  1. Она энергозависима. При отключении электроэнергии насосная станция, сами понимаете, работать не сможет;
  2. Насос должен быть защищен от сухого хода. У большинства насосных станций начального уровня такой защиты нет;
  3. Объем гидроаккумулятора невелик, что ограничивает запас воды при ее отключении одним-двумя десятками литров.

Вместимость мембранного гидроаккумулятора в зависимости от настроек давления

Резервная емкость с принудительной подачей воды

Более эффективно проблема низкого давления и периодических отключений воды решается установкой резервной емкости. Разумеется, это решение подходит лишь для частного дома: в квартире бак объемом от 200 до 2-3 тысяч литров разместить довольно проблематично.

Принципиальная схема водоснабжения с буферной емкостью и принудительной подачей воды

Система с емкостью и насосной станцией в доме автора статьи

Такая система водоснабжения работает следующим образом:

Резервная емкость наполняется из водопровода через поплавковый заливной клапан. Он работает при любом давлении на вводе;

Поплавковый клапан отвечает за автоматическое наполнение бака

К нижней врезке бака подключается входной патрубок насосной станции. Подключение выполняется через обратный клапан, исключающий сброс воды из гидроаккумулятора в бак при остановке насоса;

На фото — обратный клапан между насосом и емкостью

Выходной патрубок насоса соединяется с внутренним водопроводом дома. Если водопровод соединен с вводом, между врезками поплавкового клапана емкости и напорной трубы насосной станции монтируется еще один обратный клапан, препятствующий сбросу воды в магистральный водопровод.

Обратный клапан между напорной линией насосной станции и врезкой заливного клапана емкости-ресивера

Проблема длительных перебоев с водоснабжением решена. Однако схема остается энергозависимой: если отключат электричество, вы останетесь без воды. Этот недостаток успешно преодолевает следующая схема.

Резервная емкость с самотечным водопроводом

Емкость поднимается на высоту не менее трех метров над верхней точкой водоразбора (читай — на чердак частного дома), после чего ее нижняя врезка соединяется с внутренним водопроводом через кран, позволяющий при необходимости отключить воду без слива всего объема бака. Наполнение бака может осуществляться непосредственно из водопровода через поплавковый клапан или с помощью насоса.

Водоснабжение с самотечным водопроводом

В этом случае какая-либо дополнительная регулировка давления в системе водоснабжения в доме не требуется: напор воды всегда соответствует высоте бака над точкой водоразбора. Кроме того, такая система водоснабжения энергонезависима.

Однако без недостатков не обошлось и в этом случае:

  • Напор в 3-4 метра покажется комфортным далеко не всем;
  • Бак, установленный на холодном чердаке, должен быть утеплен и снабжен кабельным обогревом. Иначе вода в нем замерзнет в зимние холода;

Утепление емкости-ресивера

Объем буферной емкости будет ограничиваться прочностью перекрытия.

Когда покупают насос для увеличения водяного давления

Если показатели реальной подачи воды в централизованном водопроводе не соответствуют нормативу (не рассматриваются случаи слишком большого давления, которое достигает десяти бар), что доставляет неудобства жителям квартиры, стоит задуматься над покупкой специального повышающего водяное давление насоса.

Стандартным давлением, которое должно обеспечиваться любым поставщиком воды для бытовых нужд населению, является показатель в 4 бар. Согласно действующей технической документации, а именно СНиП № 2.04.02-84, минимальное допустимое давление должно быть не менее 0,3 атмосферы, а максимальное – не более 6 атмосфер (одна атмосфера равняется давлению водяного столба, имеющего высоту в 10 метров). В случае несоответствия давления этому установленному на официальном уровне показателю нормальное принятие душа, мытьё посуды и работа некоторых бытовых (в том числе кухонных) приборов будет ограничена, может быть даже невозможна.

Это происходит из-за того, что при увеличении нагрузки на водяную сеть, которая в основном происходит в вечернее время, в будние дни, а также на выходных и в праздничные дни, и так слишком маленькое давление снижается ещё больше и поток воды просто не может достичь вашего крана в квартире (доме). Измерить давление могут обычные манометры.

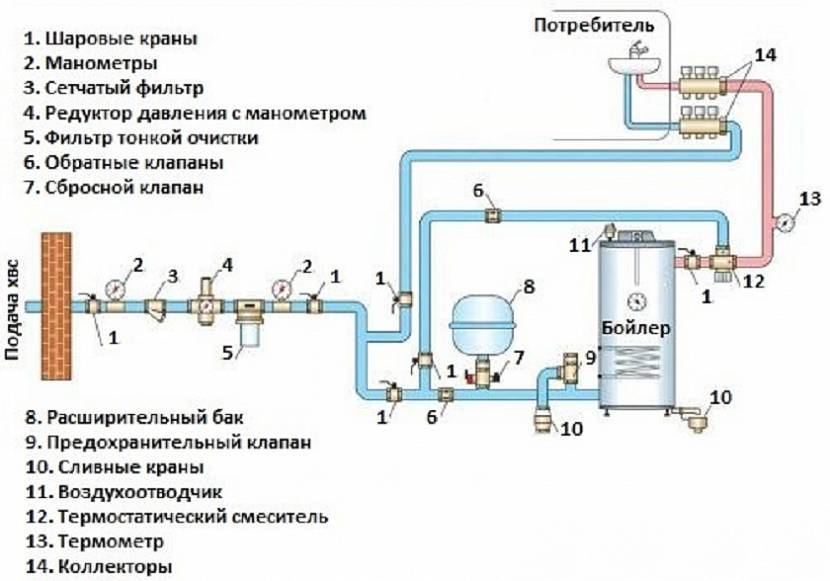

Схема водопроводаИсточник travelerscoffee.ru

Для изготовления манометра вместо его покупки и сложной установки можно воспользоваться знанием простых физических законов. Реализовать одноразовое измерение давления воды своими силами просто. Для этого подготовьте прозрачную трубку, в которой будет виден уровень воды. Её длина должна быть около двадцати сантиметров. Соедините эту трубку с водяным краном в вашей квартире, удостоверившись в герметичности такого соединения. Этого можно достичь, воспользовавшись штуцером, накручивающимся на кран и предназначенным для рассекания изливающегося потока воды.

Когда трубка окажется плотно прикрученной к крану, расположите её вертикально. Откройте вентиль холодной воды и дождитесь, пока уровень жидкости не достигнет уровня крана. Измерьте длину той части трубки, в которой нет воды. Этот показатель отмечается, как h .

Отверстие трубки сверху плотно заткните пробкой и включите воду в кране на полную. Когда уровень стабилизируется, сжав воздух, находящийся в трубке, снова измерьте длину той части экспериментальной трубки, в которой нет воды. Этот показатель называется h э, то есть опытная высота воздушного столба.


Эксперимент с измерением давления водыИсточник remont-book.com

Узнав указанным выше способом все нужные показатели, примем исходное давление в трубке равным обычному атмосферному давлению и назовём его Р о. Получается, Р о = 1.0332 ат (атмосфер). Теперь останется подставить в формулу все полученные величины:

Р в = Р о × (h o / h э)

В итоге вы узнаете, каково давление воды в вашем кране (Р в). Проведите такие измерения на разных водосливах (в ванной, туалете, на кухне). Если показатели получаются разными, некоторые трубы слишком засорены. В случае, когда показатель практически один и тот же и в то же время он не соответствует стандартному номинальному значению и одинаков в нескольких квартирах, расположенных на одном этаже, стоит повышать давление, установив специальный насос.

Однако указанные ранее нормы давления воды не действуют, если речь идёт о квартире, находящейся на двенадцатом этаже и выше. В таком случае нужный параметр давления обязан быть больше на 0,4 атм на каждый этаж. Таким образом расчётное (нормальное для жителей квартиры) водяное давление например, на 16-ом этаже должно быть не менее 1 атм + 0,4 атм*16 = 1 атм + 6,4 атм = 7,4 атм.

Помните! Обычный насос повышения давления воды нельзя устанавливать там, где вода полностью пропадает из крана по причине очень маленького напора.

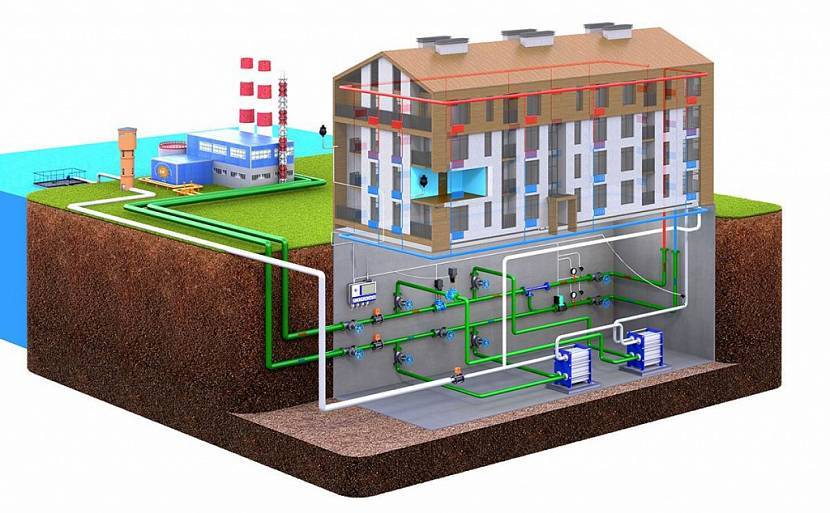

Снабжение водой высокого зданияИсточник pravdaurfo.ru

Когда необходимо повышение?

Понижение давления может возникнуть в любой момент, и причин этому явлению существует множество.

Если вода из крана стала течь медленнее, чем обычно, необходимо провести диагностику трубопровода.

Если жилище подключено к централизованному водоснабжению, то помимо неполадок в трубах внутри помещения слабый напор может проявиться из-за перебоев в работе станции. Также, поставщик может сэкономить на электроэнергии и целенаправленно отключить один из насосов, вследствие чего давление в трубах неизбежно упадёт.

В данном случае следует сперва поинтересоваться у соседей, возникла ли у них подобная проблема, и только убедившись, что у других жильцов, подключённых к тому же источнику, не возникло проблемы с напором воды, переходить к поиску причины у себя в жилище. Если же напор упал и у соседей, тогда для выяснения следует обращаться в ЖКХ.

Обозначение напора в трубопроводе

Традиционно давление измеряют в Паскалях (Па), однако в сфере водоснабжения приняты и другие условные обозначения, — при этом в разных странах они отличаются:

  • В России давление принято измерять в кгс/см². 100 кгс/см² тождествено 980,67 Па.
  • В европейских странах применяют другую условную единицу – бар, который равен 10⁵ Па.
  • В Англии и США используют обозначение psi, что соответствует 6,87 кПа.

Также давление измеряют в технических атмосферах и миллиметрах ртутного столба.

К сведению. Напор воды в 1 бар соответствует 1,02 атмосфер и равнозначно 10-ти метрам водного столба.

Соотношение величин разных обозначений приведено в следующей таблице:

Причины слабого и избыточного напора

Чаще всего снижение напора воды происходит из-за естественного износа трубопровода. К тому же, если для его прокладки использовались металлические трубы, то со временем напор будет снижаться из-за коррозии.

Проблема может также заключаться в наличии известкового налета на стенках труб. Он появляется из-за слишком жесткой воды.

Причинами слабого напора также являются:

  1. Не соответствующая параметрам системы напорная установка. Очень часто в системах автономного водоснабжения воду приходится поднимать с расположенных достаточно глубоко водоносных слоев.

    Затем доводить до потребителей, находящихся на большом расстоянии от станции, да еще и на разной высоте. Если мощность насосов не соответствует этой ситуации, напор будет слабым.

  2. Низкий ресурс самой скважины, из которой берут воду. Даже, если изначально все было нормально, источник постепенно опустошается, и давление снижается.
  3. Появление новых точек водозабора, которые могут работать одновременно – например, приобретают еще посудомоечную машину или ванну с гидромассажм. Если в проекте их появление учтено не было, то теперь придется его переделывать, возможно, покупать дополнительное оборудование.

В случае избыточного напора воды возможны два варианта – либо оборудование было подобрано со слишком большим запасом по мощности, либо внутри системы есть воздушная пробка.

Как правильно выбрать?

Машиностроительной промышленностью выпускается множество видов насосов высокого давления для воды, предназначенных для разных целей. Правильность выбора является гарантией бесперебойной работы.

Грамотный подход к приобретению аппарата позволит сделать грамотный выбор под решение конкретных задач.

Для квартиры

Для жилого помещения лучше выбирать гидронасос с автоматическим управлением, так как он не только экономичен, но и имеет функцию защиты от включения при отсутствии напора воды.

При выборе агрегата следует обращать внимание на следующие параметры прибора:

  1. Мощность – для небольшой по площади квартиры аппарат с мощностью 0,25 квт будет вполне достаточен.

    Такой прибор экономичен в потреблении электроэнергии и четко выполняет свои функции.

    Если помещение большое и включает в себя несколько точек водопотребления, лучше приобрести прибор мощностью 0,5 квт.

  2. Высота подъема H2O – каждый агрегат высокого давления рассчитан на подъем воды на определенное расстояние, которое указывается в техническом паспорте. Этот момент больше актуален для квартир, расположенных на верхних этажах высотного дома.
  3. Уровень шума – лучшим насосом для квартиры будет модель с «мокрым» ротором, который работает практически бесшумно.
  4. Габариты прибора – помещение входной водопроводной магистрали может быть малой площади, куда предполагается устанавливать насос.
  5. Сечение труб – их параметры должны совпадать с входным и выходным диаметром прибора.
  6. Репутация производителя – известность фирмы, положительно зарекомендовавшей себя на рынке качественной и надежной продукцией.

Тщательный выбор насоса для квартиры и учет всех его нюансов, позволит максимально правильно определиться с маркой и техническими характеристиками прибора, необходимого для жилого помещения.

Для частного дома

Если на участке дома есть источник с водой (скважина или колодец), сделать водопровод можно самостоятельно. Чтобы обеспечить хороший напор воды в доме, необходимо грамотно подойти к выбору техники с учетом сезонности эксплуатации дома.

Если он используется только в летний период, оптимальным вариантом будет установка насоса с автоматическим режимом.

При круглогодичной эксплуатации жилья лучше установить насосную станцию, обращая внимание на ее технические параметры:

  • производительность агрегата, то есть объем воды, который перекачивает насос в 1 час или в 1 минуту;
  • мощность двигателя;
  • высота подъема водяного столба;
  • объем гидроаккумулирующего бака.

При заборе воды из колодца, глубиной до 8 м, установка насосной станции для дома будет идеальным вариантом.

Она продается со всеми комплектующими элементами:

  • поверхностным насосом,
  • гидроаккумулятором,
  • блоком автоматики,
  • реле давления,
  • манометром.

Дополнительно для монтажа станции потребуется всасывающий шланг с обратным клапаном и фильтр для удаления примесей из воды.

Для скважины, H2O в которой залегает на глубине больше 10 м, лучше подойдет погружной скважинный гидронасос. Он может поднимать воду с глубины 30-40 м.

Агрегат помещается в скважину, соединяясь с автоматикой и гидроаккумулятором, которые расположены в доме.

Для  производства

Основным назначением промышленных насосов является выполнение задач по перекачке воды,  нефтепродуктов, химических жидкостей, песка и грунта.

На производстве промышленные водяные насосы применяются в следующих случаях:

  • для поддержания постоянного давления в водопроводной сети;
  • охлаждения промышленных агрегатов;
  • регулирования температурных показателей и влажности;
  • в системах отопления и водяного обеспечения.

В настоящее время для производственных нужд используются многие виды насосов, которые задействованы в различных отраслях.

В отличие от бытовых приборов, промышленные насосы должны отличаться высокой производительностью, выдерживать высокие нагрузки и быть устойчивыми к поломкам.

В зависимости от сферы использования, выбор насоса зависит от конструктивных особенностей приборов.

Классифицируются промышленные гидронасосы по следующим техническим вариантам:

  • моноблочные;
  • консольно-моноблочные;
  • вертикальные;
  • горизонтальные;
  • «сухие»;
  • «мокрые»;
  • погружные;
  • «in-line» насосы.

Выбор промышленного насоса будет направлен четко на характер его применения с учетом конструктивных особенностей агрегата.

Какой напор нужен?

Какой именно напор воды необходим, зависит от того, как спрограммирован электронный модуль.

При слабом давлении некоторые машинки не запустятся совсем, на их панелях высветится код ошибки, другие станут работать, но качество стирки заметно снизится.

Эта характеристика является одной из важнейших при выборе стиралки

Если вовремя не обратить на нее внимание, покупка может оказаться бессмысленной

Оптимальное значение

Оптимальные показатели давления воды в зависимости от марки стиралки:

  1. LG, Electrolux, Daewoo, Zanussi, Samsung требуют давления не менее 0,3 Бар. Некоторым моделям этих производителей требуется минимум 0,4 Бар.
  2. Indesit, Virpl, Beko, AEG, Ariston, Candy запрашивают от 0,4 Бар. Несмотря на то, что на практике некоторые из стиральных машин этих марок могут работать и при меньшем напоре, рисковать не стоит.
  3. Bosh, Miele нуждаются минимум в 0,5 Бар, есть исключения, необходимо консультироваться перед приобретением.
  4. Стиральная машина Атлант запрашивает 0,6 Бар.
  5. Самый сильный напор необходим Kuppersbusch – 0,8 – 0,9 Бар. Есть модели попроще, они требуют напора 0,5 Бар.

Для производителей главное – спрос на их технику, поэтому самые популярные марки не требуют слишком сильного напора. Купперсбуш – модели класса люкс, цена их сильно отличается от привычных стиральных машин, но обуславливает все остальные их характеристики.

Минимальное и максимальное

Минимальное давление определяется производителем, оно не должно быть ниже 0,4 Бар. Максимальные показатели не выделяются, поскольку водопровод спроектирован таким образом, чтобы давление в квартирах или частных домах не было слишком сильным, иначе вода прорвет трубы.

Разновидности давлений трубопроводов

Любой пользователь, самостоятельно занимающийся водоснабжением, нередко сталкивается с различными терминами, определяющими давление в водопроводе, основные из них (по ГОСТ 356-80 (СТ СЭВ 253-76):

Номинальное PN. Приобретая на строительном рынке трубы для монтажа водопровода, часто сталкиваются с указанием срока их службы, у изделий из различных материалов он разный и колеблется в диапазоне от 20 лет для сталей и 50 лет для полимеров.

Пользователю следует знать, что показатель PN означает, что труба при данном наибольшем избыточном напоре может функционировать указанный эксплуатационный срок при единственном условии – температура рабочей среды не должна превышать порога в + 20 °С.

Рабочее Рр. Известно, что при повышении температуры транспортируемой среды, эксплуатационный срок любых трубопроводов снижается. В контуре отопления температура теплоносителя обычно не выходит за границы диапазона 50 – 70 °С для радиаторов и 35 – 50 °С для теплых полов, то есть номинальный PN для этих труб не актуален.

Поэтому для трубопроводов дополнительно устанавливают рабочее давление в системе водоснабжения, равное наибольшего избыточному, при котором труба может функционировать отведенный ей срок службы в заданном эксплуатационном режиме. Обычно Рр рассчитывается при подаче рабочей среды определенной температуры (обычно выше + 20 °С) или отличных от нейтральных водных ее физико-химических характеристиках.

Пробное Рпр. Указывает избыточное нормативное давление, которое устанавливают при проведении гидравлических испытаний трубопроводов и арматуры на прочность и герметичность соединений в стандартизированном диапазоне температур от + 5 до + 70 °С.

Рис. 9 Редуктор и его конструктивное устройство

Способы снятия показаний

Теоретические знания нормативных значений, касающихся водонапора, позволяют переходить к практике, дающей ответ на вопрос, как измерять в домашних условиях давление воды в кране или других водоразборных точках квартиры.

Способ #1 — применение стационарных манометров

Основным прибором для замеров давления в водопроводных коммуникациях является манометр. Существует несколько видов устройств этого назначения, отличающихся конструктивно и по принципу работы.

Наиболее распространённым типом прибора для снятия показаний давления воды является механический манометр. Он надёжен в эксплуатации, имеет легко читаемую шкалу значений и информационный циферблат

Часто контроль давления воды в квартире ограничивается показаниями прибора, установленного на границе отсекающей внутриквартирный и центральный трубопроводы. Однако в реальности показания такого манометра будут являться не совсем корректными и принимаемыми с некоторыми погрешностями.

Это обусловлено тем, что не учитываются все потери давления на элементах внутренней разводки квартиры (фильтры, тройники, запорная и регулирующая арматура). Кроме этого, на свободный напор воды оказывают влияние повороты и участки с изменением сечений трубопроводов.

Поэтому лучшим вариантом является оснащение манометрами всех входов точек потребления воды в квартире. Это вполне доступно на этапах строительства жилья или в ходе ремонтных работ по замене трубопроводов водоснабжения.

Отсутствие стационарно установленных приборов не лишает потребителя возможности произвести замер водяного давления в любой водоразборной точке другими способами.

Способ #2 — использование переносного манометра

Особенностью переносного измерительного прибора является его универсальность и возможность несложной установки на трубопроводах и такого же простого демонтажа.

Применение данного метода позволяет измерять водяное давление непосредственно на входе каждого сантехнического прибора, влияющего на её напор.

Собрать мобильный манометр можно своими руками, усовершенствовав покупной заводской прибор. Для этого необходимо: 1 — обычный водяной манометр со шкалой до 6 бар; 2 — резьбовой удлинитель; 3 —переходник с резьбы манометра 3/8 дюйма на полудюймовую резьбу удлинителя

Для уплотнения резьбовых соединений используется фум-лента.

Наиболее удобной точкой подключения для проведения замера давления воды является душ.

Алгоритм проведения измерений следующий:

  1. Душевая лейка откручивается от шланга.
  2. На шланг монтируется манометр.
  3. Открывается кран на душе.
  4. Замеряется давление.

Для снятия корректных показаний прибора необходимо в процессе замера избавиться от воздушной пробки. Устраняется она путем нескольких переключений смесителя с крана на душ или открытием и закрытием другого крана в системе водопровода.

Если нет соответствующего переходника, то вместо него можно подобрать шланг с диаметром, позволяющим подключить его к манометру. Соединение со шлангом душа в этом случае производится через штуцер с резьбой ½ дюйма.

Напор воды в течение суток может колебаться, поэтому для достоверности снимаемых показаний измерения рекомендуется производить несколько раз, в том числе в период пикового разбора воды.

Способ #3 — бесприборное определение давления

Данный способ позволяет с определённой степенью погрешности измерить давление воды в точке подключения к сантехприборам без использования специальных измерительных устройств.

Для проведения замеров необходимо приобрести прозрачный шланг/трубку ПВХ по длине около двух метров и с диаметром, позволяющим подключить его к водопроводному крану

Эксперимент с использованием прозрачного ПВХ шланга проводится по следующей методике:

  1. Шланг одним концом подключается к точке разбора, выставляется и, желательно, фиксируется в вертикальном положении.
  2. Открывается кран и трубка заполняется водой до отметки, соответствующей нижней части крана (нулевой уровень).
  3. Верхнее отверстие герметично закрывается.
  4. Открывается на максимальный напор водопроводный кран.
  5. Измеряется высота водяного столба от нулевого уровня до нижней границы воздушной пробки (Н).
  6. Фиксируется высота воздушной пробки (h).

Измерения расстояний необходимо проводить не сразу, а через 1-2 минуты, после того, как под давлением воды из открытого крана в шланге образуется воздушная пробка.

Формула для расчета приближённого значения давления воды из открытого крана, при использовании в качестве манометра прозрачного шланга, будет следующим. Р=Ратм × (Н + h) / h

За величину Ратм принимается значение атмосферного давления в трубке до начала эксперимента — 1 атм.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
