Как подключить гидроаккумулятор в систему водоснабжения

Как наладить оборудование водопроводной системы

Как установить гидроаккумулятор для систем водоснабжения понятно, но требуется тщательно наладить все оборудование, чтобы получившаяся система эффективно функционировала

Ключевой элемент, на который следует обратить внимание – реле давления. Внешне устройство хоть и выглядит просто, но, чтобы его наладить может уйти несколько часов

Как правило, специалист справляется с задачей быстро, но если специальных знаний нет, то можно испортить устройство.

Видео описание

Как производится наладка гидроаккумулятора, смотрите в следующем видео:

https://youtube.com/watch?v=hJpkHbubVFU

Чтобы настроить реле давления, как бы это банально ни звучало, в первую очередь с прибора снимается крышка. На самой крышке есть заглушка, которую многие ошибочно принимают за регулировочный винт, но это не так – крышку надо снимать.

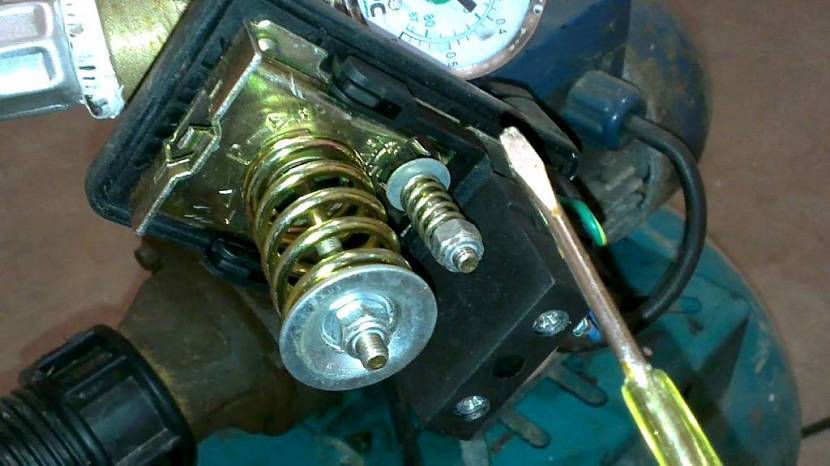

Под крышкой видим два болта – большой и малый – с надетыми на них пружинами, которые в свою очередь зафиксированы гайками.


Чтобы правильно отрегулировать реле давления, нужны соответствующие знания и опыт, поэтому лучше доверить эту процедуру специалистуИсточник builld.ru

Натяжение бо́льшей пружины отвечает за смещение диапазона давлений, при котором насос будет включаться и выключаться. Т.е. если пружину снять вообще, то это будет, например 1-2 атм, а если начать подтягивать пружину, то 2-3 атм, соответственно, и так далее.

Натяжение меньшей пружины отвечает за ширину самого диапазона давлений – если пружину убрать, то это будет 1-2 атм, а если начать подтягивать, то 1-3 атм и так далее.

В целом, натяжения пружин и отвечают за включение и выключение насоса при достижении определенного давления. Нормы, отмеченные в инструкции к устройству, гласят, что разница между режимами составляет 2 атм. Следует отрегулировать натяжение пружин, чтобы установить  нужное значение. Делается это следующим образом:

  • Максимально ослабляем обе пружины.
  • Включаем насос и смотрим на манометр – при каких показателях давления происходит включение и отключение.
  • Если нижний порог недостаточный, то затягиваем бо́льшую пружину и проверяем давление до тех пор, пока оно не достигнет нужного значения.
  • Проверяем верхний предел давления. Если он недостаточный, то затягиваем меньшую пружину и проверяем давление до тех пор, пока оно не достигнет нужного значения.
  • При регулировке меньшей пружины, обычно немного поднимается нижний предел давления и натяжение бо́льшей пружины надо немного ослабить. Но в любом случае предварительно надо смотреть на показания манометра.

Видео описание

Наглядно весь процесс настройки реле давления смотрите в этом видеоролике:

Несмотря на кажущуюся простоту, настроить реле давления – достаточно сложная задача для неспециалиста, но если это сделать правильно, то наладочные работы можно считать законченными.

Кроме непосредственной настройки гидробака, многое зависит от правильно выбранной схемы подключения. А если все сделано правильно, то в загородном доме всегда будет стабильный напор воды.

Заключение

Гидроаккумулятор – специальное устройство, задача которого заключается в стабилизации давления в водопроводной системе

Важно правильно провести монтаж гидроаккумулятора для систем водоснабжения, но также следует внимательно отнестись к выбору устройства. В процессе работ учитывается множество разнообразных параметров, начиная с места монтажа прибора и заканчивая выбором объема емкости

Немаловажно также разбираться, как устроен сам агрегат. Эти знания позволят собрать надежную и стабильную водопроводную систему.

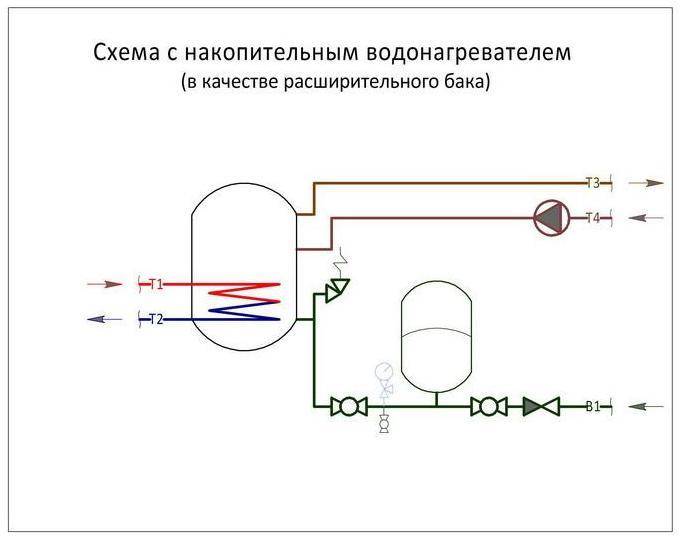

Нюансы подключения гидроаккумулятора

Устройство с грушевидной емкостью предполагает, что внутри нее находится вода, а не воздух. Эта особенность дает преимущество над модификацией с плоской мембраной. Причина в том, что в последнем случае жидкость контактирует с металлом, из которого изготовлен корпус бака. В итоге появляются очаги коррозии. Это нужно учитывать при выборе модели.

Кроме того, «грушу» проще поменять, если она выйдет из строя. Обычно это происходит через 10-15 лет после подключения циркуляционного насоса с гидроаккумулятором. Кроме проблемы выбора, при монтаже нужно учитывать следующие аспекты:

  1. Точка монтирования должна располагаться на максимально возможной высоте. В идеале это чердак дома. Данный фактор позволяет увеличить давление в трубопроводе.
  2. Несмотря на то, что фланцы оцинкованные, а корпус окрашен, помещение, где устанавливается гидроаккумулятор должно быть сухим. Повышенная влажность приведет к появлению конденсата, ржавчины и преждевременному выхода оборудования из строя.
  3. Подключать лучше при помощи гибких шлангов в нержавеющей оплетке. Крепить стоит накидными дюймовыми гайками.
  4. Входная труба – место врезки фильтра грубой очистки, который не даст возможности ржавчине, окалине и прочим твердым взвешенным частицам попасть в емкость и повредить мембрану.
  5. На входе монтируется шаровый кран, с помощью которого можно отсечь разводку от подающей трассы, если придется ее ремонтировать или обслуживать насос. Вода в доме будет все равно.

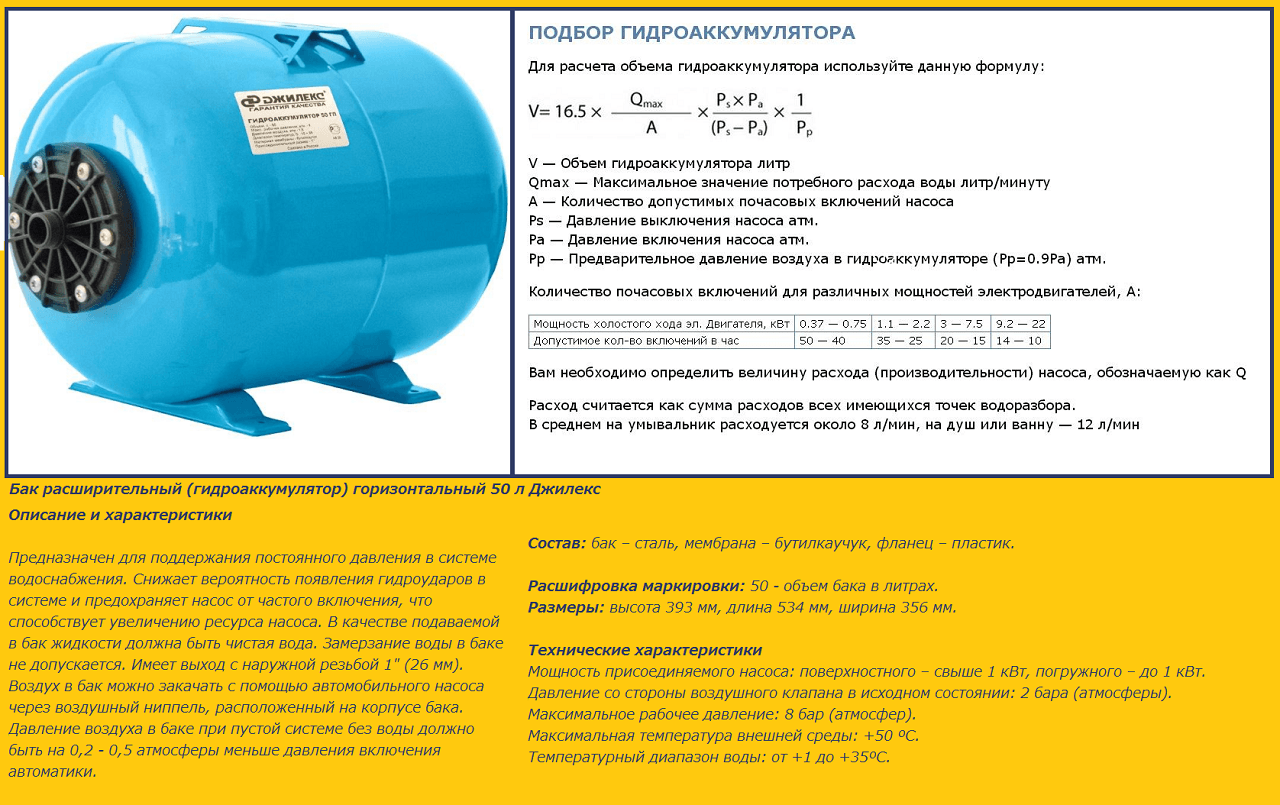

Перед покупкой необходимо произвести предварительные расчеты. Они заключаться в определении требуемых рабочих параметров и характеристик гидробака. Обязательно посмотри это видео, там человек рассказывает как самостоятельно выбрать бак.

Мнение «чем больше емкость, тем лучше» – неверное. Слишком большой запас воды приведет к ее застаиванию. В результате могут размножиться вредные бактерии, образоваться осадок, появиться неприятный запах. Места такой бак занимает много, весит ответственно. Если потребление небольшое, а электроэнергия отключается редко, покупка такого оснащения нецелесообразна.

Слишком малая емкость неэффективна, так как насос будет включаться часто, что неблагоприятно сказывается на сроке службы. Для расчетов применяется специальная формула. В качестве альтернативного метода определения требуемого объема бака используют соответствие мощности насосной станции и размера емкости. Больше производительность – больше размер бака.

Для этого используют специальные таблицы. Если условия совсем стесненные, имеет смысл рассмотреть возможность приобретение насоса с плавным пуском, и не тратить деньги на гидроаккумулятор. Но если есть возможность установить оба элемента, преимущества будут заключаться еще и в экономии. Но главное, такая система будет работать долго и бесперебойно.

Что такое гидравлический аккумулятор

Гидробак (или гидравлический аккумулятор) представляет собой емкость для воды с резиновой эластичной мембраной (по виду напоминающей грушу), находящейся внутри емкости и имеющей герметичное соединение с металлическим корпусом бака. Данное соединение выполняется при помощи фланца с резьбовым соединением для подключения устройства к водопроводу. Полость между мембраной и металлическим корпусом гидробака заполнена сжатым воздухом, обычно давление составляет 1,5-2 бар. Гидроаккумуляторы используются для поддержания постоянного давления и создания резерва воды в бытовых либо промышленных условиях. Именно данный агрегат при отключенном насосе обеспечивает требуемое давление в системе.

Рис.1. Устройство гидроаккумулятора
1 – корпус металлический; 2 – мембрана резиновая; 3 – фланец с клапаном (пропускает воздух); 4 – ниппель для закачивания воздуха в свободное пространство; 5 – полость для сжатого воздуха; 6 – опоры; 7 – платформа для насоса.
Подробнее об устройстве гидробака в видео:
Вернуться к содержанию

Роль гидроаккумулятора в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

  • Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
  • Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
  • Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
  • Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.


Гидроаккумулятор в контуре водоснабжения выполняет ряд значимых функций: защищает технику от гидроударов, обеспечивает запас воды, формирует условия для автоматизации ее забора

Когда гидробак не нужен

В системах полива гидроаккумулятор не нужен, так как при постоянном открытом кране насос будет работать без выключения. Если в данной схеме присутствует накопительная емкость, оборудование будет часто включаться, что приведет к преждевременной выработке ресурса.

При покупке насоса с автоматической системой, предполагающей плавный запуск двигателя, ГА также не нужен. Гидроудар трубам не грозит, так как поток жидкости движется медленно.

Установка с поверхностным насосом

В своей сути схема подключения при этом не меняется, но есть некоторые нюансы, которые важно знать. Перед подключением необходимо рассчитать рабочее и минимальное давление

Для разных систем может требоваться разный показатель давления воды, но стандартным для небольших систем водоснабжения с малым количеством точек водозабора является давление в 1,5 атм

Перед подключением необходимо рассчитать рабочее и минимальное давление. Для разных систем может требоваться разный показатель давления воды, но стандартным для небольших систем водоснабжения с малым количеством точек водозабора является давление в 1,5 атм.

Если в системе есть оборудование, требующее высокого давления, этот показатель можно увеличить до 6 атм, но не больше, так как более высокое давление будет опасным для труб и их соединительных элементов.

Определение критического давления

Это значение устанавливают при помощи реле, после чего должно быть замерено давление в пустом гидроаккумуляторе.

Результат должен быть ниже критического значения на 0,5 – 1 атм. После этого собирается система.

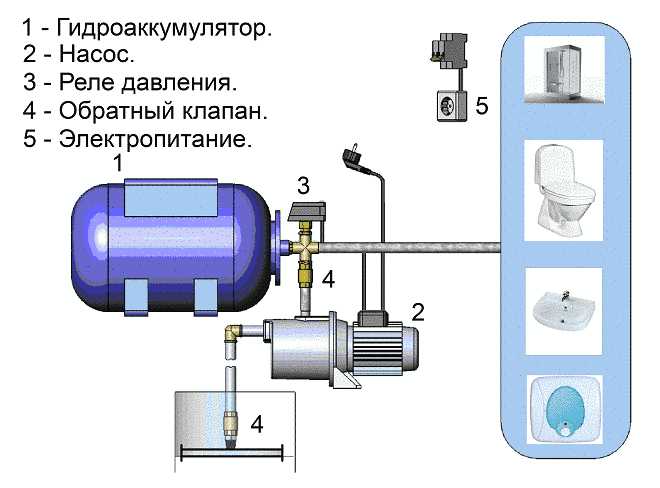

Центром ее, как и в предыдущем случае, будет являться пятиразъемный штуцер, к которому друг за другом подключаются:

  • сам гидроаккумулятор;
  • труба от насоса, подключенного к источнику воды;
  • бытовой водопровод;
  • реле;
  • манометр.

Подключение реле давления

Для его функционирования нужно электричество.

С устройства снимается верхняя крышка, под которой находятся контакты для подключения реле к сети и к насосу.

Обычно контакты подписаны, но могут и не иметь обозначений. Если вы не уверены, куда что подключается, лучше обратиться к профессиональному электрику.

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, — это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Галерея изображений
Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух

Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса

Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы

Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне

На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса

Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе

В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата

Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

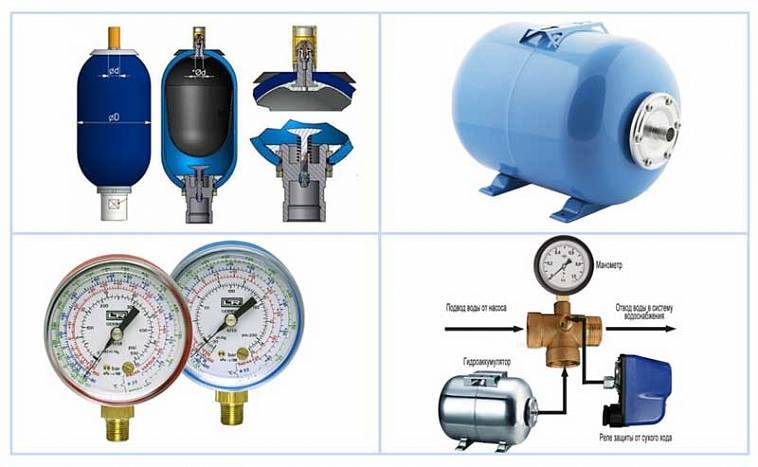

Компоненты системы водоснабжения с гидробаком

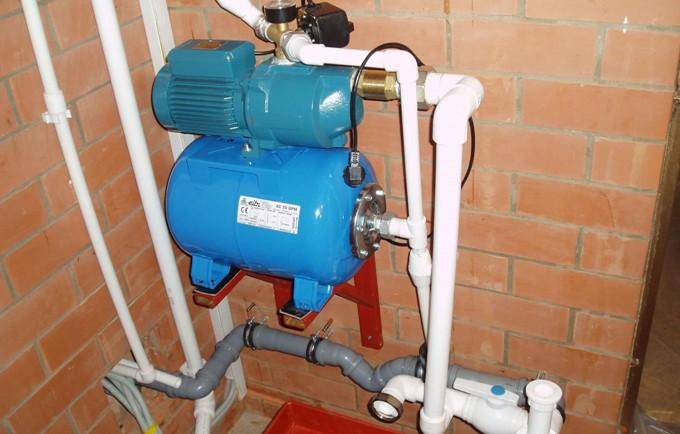

Гидоаккумулятор в составе насосной станции

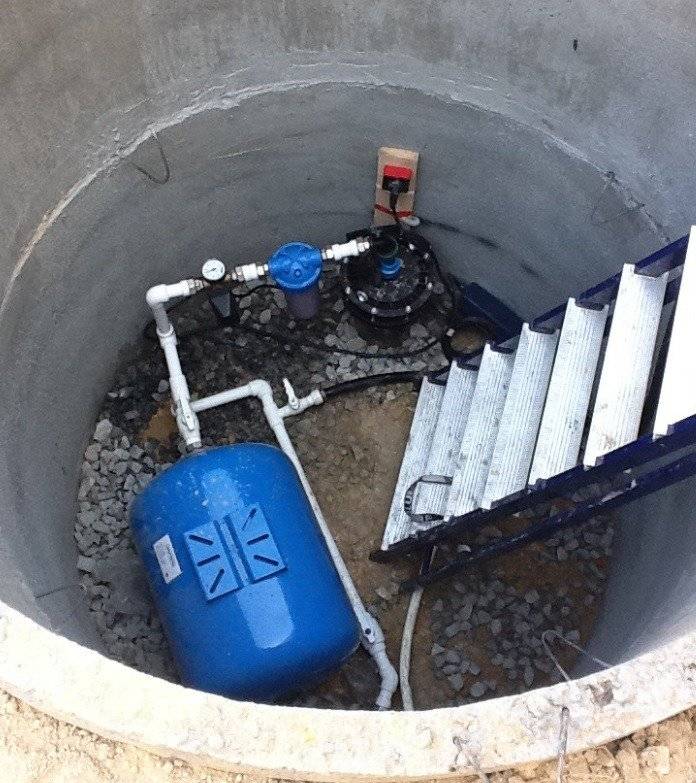

Установка гидроаккумулятора в кессоне

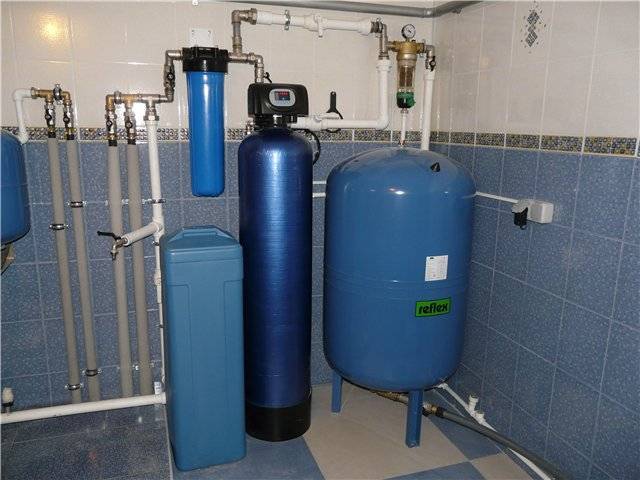

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила. Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

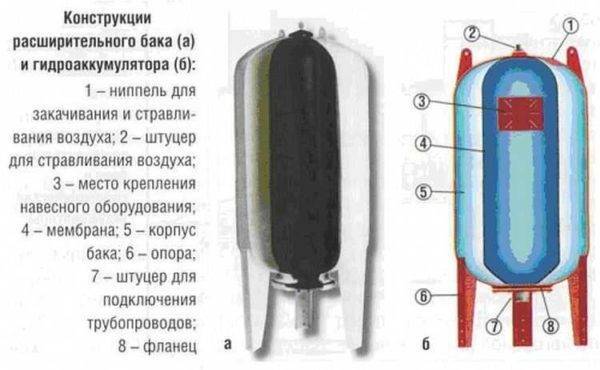

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 — резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Подготовка к работе

Как работает гидроаккумулятор для водоснабжения? Он заряжается насосом до определенного давления и затем питает систему потребителей водой, пока давление не упадет до нижней границы.

Тогда вновь включается насос. Чтобы все верно работало, необходимо выполнить настройки и проверить заправку бака воздухом.

Настройка давления

Российские заводы-изготовители устанавливают, как правило, давление включения насоса 1,5 атм, а его выключение при 2,5 атм.

Иностранные реле настраиваются на 1,4–2,8 атм. Встречаются параметры, непривычные для частного дома: 5–7 атм. В таком случае убедитесь, что реле поддается регулировке в нужном диапазоне: 1–3 атм. Информацию об этом есть в паспорте товара. После покупки установите 1,5–2,5 атм.

Можно настроить регулятор и на другие цифры, но смысла в этом нет. Ведь на 2 атм рассчитаны основные домашние потребители: душ, умывальник, стиральная машина. Лишь некоторые, например, джакузи, требуют 4 атм. При 6 атм и выше выходят из строя уплотнения в системе и потребителях.

Разница между давлением включения и выключения насоса должна быть не больше 1,5 атм. Большой перепад ведет к сильному растяжению мембраны (баллона) и укорочению ее срока службы.

Если давление указано в барах, в настройках ничего не меняется, ведь 1 атм = 1,01 бара.

Накачка воздуха в гидроаккумулятор

Замерить давление воздуха в аккумуляторном баке для водоснабжения можно манометром для колес, а подкачать – автомобильным насосом.

Сколько нужно накачивать, указывается в паспорте и на корпусе гидроаккумулятора. Но лучше пользоваться другими цифрами, чтобы устройство работало правильно. Воздушная камера должна содержать на 0,2–0,3 атм меньше величины давления, при котором включается насос.

Например, если реле настроено на 1,5–2,5 атм, то воздушная камера накачивается до 1,2–1,3 атм. Делается это при стравленном давлении воды в системе.

Правила монтажа

При установке гидроаккумулятора, нужно, строго придерживаться определенных правил.

Первое, что нужно сделать, это подобрать участок в тепловой сети, где аппарат будет смонтирован.

Специалисты, настоятельно, советуют крепить расширительный бачок в обратную трубу, по которой циркулирует охлажденная вода.

Важно! Агрегат должен быть установлен пред насосным оборудованием. Для того, чтобы обеспечить максимальную защиту сети от резких перепадов давления рабочей жидкости, на выходе из отопительного устройства, нужно смонтировать предохранительный вентиль

Для того, чтобы обеспечить максимальную защиту сети от резких перепадов давления рабочей жидкости, на выходе из отопительного устройства, нужно смонтировать предохранительный вентиль.

У клапана то же предназначение, что и у гидроаккумулятора, но он способен выдерживать более высокие перепады давления.

Расширительный бак нормализует работу отопительной системы при незначительных скачках напора воды.

Прежде, чем приступить к монтажу, нужно выбрать место установки прибора. Не забывайте, что к устройству необходимо обеспечить свободный доступ, вам не должно ничего мешать добраться до регулировочного клапана воздушного отсека.

Между расширительным баком и насосом нельзя устанавливать запорную и регулирующую арматуру, она может существенно видоизменить гидравлическое сопротивление.

В помещении, где будет находиться гидроаккумулятор, температура воздуха должна быть не ниже 0 градусов. На поверхность приспособления не допускается воздействие механических нагрузок.

Приведение в действие редуктора для удаления воздуха из системы отопления частного дома, должно осуществляться, в соответствии с параметрами отопительной системы.

Если вы будете следовать всем вышеизложенным рекомендациям, то сможете собственными силами, без посторонней помощи, установить расширительный бачок.

Для чего нужен гидроаккумулятор в системах отопления, как его установить и настроить — предлагаем посмотреть в видеоролике.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

  • Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
  • Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
  • Создать небольшой запас воды на случай отсутствия электроэнергии.

Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

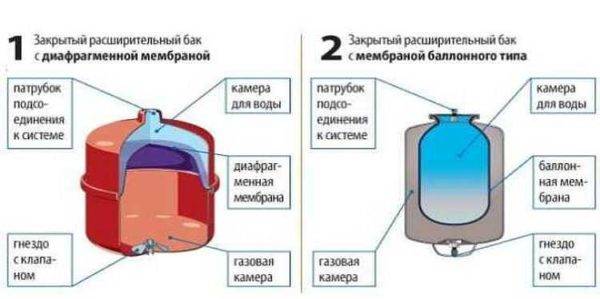

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Выводы и полезное видео по теме

Обзор работы гидроаккумулятора на 50 литров представлен в следующем видео:

В этом видеоматериале наглядно продемонстрирован порядок регулировки давления в гидробаке и настройки реле давления:

Преимущества использования гидроаккумулятора очевидны, поэтому все чаще это устройство находит применение и в частных домах за городом, и в квартирах мегаполиса. Если агрегат установлен и подключен правильно, он будет долгие годы работать без поломок и перебоев, обеспечивая семью качественным водоснабжением.

Имеете опыт в самостоятельной установке и подключении гидроаккумулятора? Пожалуйста, поделитесь информацией с нашими читателями, расскажите об особенностях настройки и эксплуатации гидробака. Оставлять комментарии можно в форме, расположенной ниже.
