Эксплуатация газовых котлов Бакси для отопления дома

Для каких помещений лучше всего подходит?

Котлы Baxi Main 24 Fi предназначены и рассчитаны на эксплуатацию в жилых помещениях — домах или квартирах соответствующего размера. Нередко их устанавливают в офисных или общественных помещениях.

Для использования в промышленных цехах такие агрегаты не рекомендованы, так как специфика работы будет слишком жесткой и вызовет быстрый выход агрегата из строя.

Заявленная площадь отопительного контура составляет 240 м2, хотя на практике не рекомендуется использовать эту модель для помещений больше 200-220 м2 из-за постепенного снижения возможностей котла, происходящего вследствие загрязнения, появления накипи и общего износа узлов агрегата.

Где используется

Серии Baxi Luna 3 и Baxi Luna Comfort оптимальным образом подходят для работы в частных домах или помещениях общественного типа соответствующей площади.

Специфика работы, назначение и общие возможности котлов делают нецелесообразным эксплуатацию в условиях промышленного цеха, с постоянными сквозняками и значительными перепадами температуры внутри помещений.

Необходимость периодических проверок состояния, требовательность к стабильности электропитания и качеству воды делают эксплуатацию оборудования в общественных или коммерческих помещениях более сложной, нуждающейся в постоянном внимании и заботе, что несвойственно рабочему укладу организаций, базирующихся в подобных зданиях.

Кроме того, эксплуатация котлов имеет ограничения по размеру помещения, обусловленные мощностью агрегатов.

Рекомендации по профилактике

Профилактика для котлов компании имеет стандартный тип, который включает в себя ежегодное обслуживание.

При неисправностях стоит учесть несколько моментов, в том числе и то, что ремонтом должен заниматься профессионал, так как система требует аккуратного и грамотного подхода. Также важным моментом является необходимость замены деталей на родные при поломке. Нельзя устанавливать запчасти кустарного или подпольного производства. Это приведет только к более серьезной поломке.

Ежегодное обслуживание включает в себя чистку дымохода, которая обязательна, и устранение накипи. Производить данные операции требуется не реже одного раза в год. При оптимальном режиме работы чистка должна проходить раз в полгода.

Также стоит учитывать, что режим эксплуатации должен быть регламентирован техническими характеристиками и инструкциями. Это позволит избежать большинства неисправностей.

Неисправности

Если почитать отзывы на котлы Baxi, можно обнаружить много жалоб на работу агрегата. Пользователи пишут, что при недостаточной тяге устройство начинает отключаться, оно не справляется с прогревом помещения, шумит при работе и включается со стуком. Кроме того, отключение горячей воды приводит к отключению отопления, а ее температура крайне переменчива. Однако производители отвечают на эти жалобы, что всему виной установка, которая осуществлялась не по инструкции, а также несоблюдение правил эксплуатации.

Если в планах долго и успешно использовать котел Baxi без всякого ремонта, то придется соблюдать несколько правил.

Устройство очень чувствительно к скачкам напряжения. Для его нормальной работы не всегда подходят обычные электросети. Поэтому придется установить стабилизатор, а также инвертор, позволяющий создать близкую к идеалу синусоиду. Кроме того, нужно защитить котел от перепадов тока – например, в случае грозы или же эксплуатации мощной техники на близлежащей территории. В этом случае на помощь придет УЗИП.

Очень важно правильное заземление. В противном случае в работе котла все время будут возникать неисправности из-за присутствия постоянного потенциала

Если заземление было выполнено неправильно, и изменить его не представляется возможным, то исправить сложившуюся ситуацию должна установка трансформатора.
Проблемы могут возникнуть из-за использования антифриза. Например, начнет перегреваться система, вода станет темного цвета, появятся осадки, а змеевик начнет издавать неприятные звуки. Устранить подобную поломку не получится, придется менять деталь. Поэтому, чтобы предотвратить неприятность, заливать следует только те антифризы, которые разработаны специально для отопительных систем.
Довольно распространена ситуация загрязнения системы. Виной отсутствие периодических промывок, в том числе и перед началом монтажа, и некачественные фильтры.

Наконец, сбои в системе могут быть вызваны использованием зауженного дымохода – тогда котел начнет отключаться при недостаточной тяге.

Инструкция по включению и выключению котлов «Бакси»

Перед включением и выключением котлов владелец должен внимательно ознакомиться с инструкцией по эксплуатации (настройка котла на работу требует внимательности). В случае отклонения от нее имеется высокая вероятность возникновения ошибок в работе устройства, при правильных действиях включаться агрегат должен без проблем. В этом случае он начнет негромко гудеть.

Для включения необходимо:

• открыть газовый кран, расположенный под аппаратом;
• убедиться, что в системе имеется необходимое давление;
• подать электропитание к устройству;
• нажать кнопку «включить» и установить агрегат в режим «Лето» или «Зима»;
• установить требуемый температурный режим воды в контурах отопления.

Если все будет сделано правильно – на дисплее устройства загорится соответствующий значок.

Чтобы выключить котел «Бакси», требуется отключить его от электросети. Подобное является обязательным условием, чтобы не допустить возможных проблем и нестандартных ситуаций.

Обратите внимание! В отключенном состоянии устройство не функционирует, при этом электрический контур находится под напряжением, чтобы не допустить замерзания

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Как часто он должен включаться?

Частота включения котла зависит от нескольких факторов:

• Мощность агрегата.
• Правильность настроек котла.
• Наличие комнатного термостата.

При чрезмерной мощности установка быстро нагревает ОВ и отключается. Циркуляционный насос обеспечивает поступление новых порций остывшего теплоносителя, датчик температуры срабатывает и запускает котел вновь.

Мощность можно понизить программным способом. Также необходимо перенастроить котел, в частности — увеличить параметр F11 (время ожидания до повторного запуска) до максимума, который составляет 10 минут.

Использование термостата позволяет значительно увеличить время между запусками агрегата, поскольку воздух остывает и нагревается гораздо медленнее.

Что такое тактование газового котла?

Тактование газового котла – это частота включений для нагрева носителя тепла. Если к оборудованию не подключить внешние приборы управления, то промежуток между включениями газового котла может быть не более 10 минут. По умолчанию интервал составляет 3 минуты.

Не рекомендуется часто включать оборудование. Наиболее экономичный расход будет при непрерывной работе газового котла. Если оборудование работает долгое время непрерывно, то значит, был настроен режим, при котором осуществляется компенсация тепловых потерь в доме при поддержании подходящей температуры носителя тепла.

Жители небольших квартир часто сталкиваются с проблемой большого расхода газа. Это связано с тем, что оборудование было рассчитано на отопление и нагрев воды, поэтому имеет высокую мощность.

Разные модели газовых котлов Baxi отличаются номерами параметров конфигурации, поэтому требуется изучить инструкцию перед настройкой оборудования.

Преимущества

Компания производит напольные и настенные устройтва двух типов – турбированные и атмосферные. К российским условиям адаптированы двухконтурные модификации навесного типа. Даже при снижении давления газа до 5 бар, продолжают нормально функционировать. Преимущества:

• Самодиагностика – на дисплей выводится информация о проблемах.
• Погодозависимая автоматика – производится корректировка параметров в зависимости от погоды.
• Имеются сертификаты качества и разрешения.
• Ремонтопригодность — поломки легко устраняются.
• Доступная стоимость – 25 000-50 000 рублей.
• Привлекательный внешний вид – модели эргономичны и легко вписываются в современные интерьеры.
• Автоматическая работа и регулировка позволяют экономить топливо.
• Электроника оперативно реагирует на изменения условий эксплуатации, внося корректировки в работу.
• Электронная модуляция пламени – поддерживается заданная температура.
• Элементы гидравлического узла выполнены из композитных материалов, поэтому долговечны.
• Защита от перегрева.
• Есть пульты управления – переносные и встраиваемые.
• Для мгновенной подачи воды – встроенный бойлер

Технические характеристики газовых нагревателей Baxi и уровень надежности определили их место на российском рынке – итальянское оборудование выбирают как простые потребители, так и специалисты в сфере теплотехники.

Существующие типы

Существуют два типа котлов:

• Одноконтурные. Предназначены для выполнения единственной функции — нагрева теплоносителя (или отопительной воды, ОВ).
• Двухконтурные. Обеспечивают помещение горячей водой (ГВС), параллельно с питанием отопительного контура.

Кроме того, существуют варианты с открытой (атмосферной) или закрытой (турбированной) горелкой, разница между которыми заключается в конструкции камеры сгорания.

Первый вариант гораздо проще и дешевле, второй предусматривает наличие вентилятора, подающего свежий воздух в камеру и обеспечивающий заданный режим горения.

Большинство моделей обеспечивается двухступенчатой горелкой, позволяющей модуляцию пламени. Это увеличивает эффективность установки, позволяет плавно изменять настройки и получать точные значения температур в обслуживаемых контурах.

Регулировка температуры

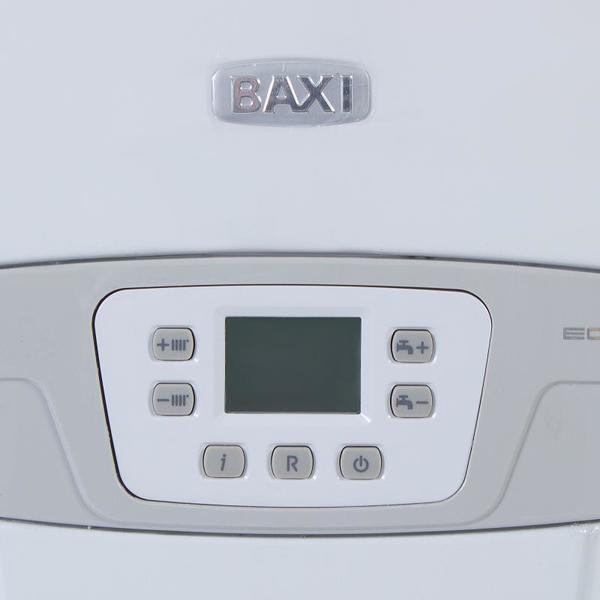

Чтобы прибавить или убавить температуру ОВ справа и слева от дисплея имеются кнопки «+» и «-» (на более старых моделях имеется специальный регулятор, поворотом по часовой стрелке температура повышается и наоборот).

Если используется комнатный термостат, регулировка производится с него, а на котле устанавливаются только предельные значения.

При настройке температуры не следует изменять параметры скачками на большие величины. Надо менять режим плавно, давать некоторое время на преодоление инерции системы. Это позволит смягчить переход на другой режим и продлить срок службы котла.

Как включить

Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ.

Необходимо внимательно проверить правильность соединений, особое внимание уделять газовому трубопроводу. Проверить с помощью мыльного раствора отсутствие утечек, при обнаружении недостатков немедленно исправить их самостоятельно или с привлечением специалистов соответствующего профиля

После этого котел можно заполнить водой, открывая кран подпитки

Проверить с помощью мыльного раствора отсутствие утечек, при обнаружении недостатков немедленно исправить их самостоятельно или с привлечением специалистов соответствующего профиля. После этого котел можно заполнить водой, открывая кран подпитки.

Давление должно составлять от 0,7 до 1 мБар. Когда давление достигнет нужного значения, можно производить запуск котла.

Немного истории

Крупнейший европейский холдинг BAXI Group возник в Англии 150 лет назад – в 1866 году. Сегодня в его подчинении находится более трех десятков профильных компаний, находящихся на территории западноевропейских стран:

• Англии;
• Франции;
• Германии;
• Италии;
• Испании;
• Ирландии;
• Дании.

Каждое из предприятий относится к сектору производства, связанному с отопительным оборудованием, но, тем не менее, существует некоторое разделение. Одни фабрики специализируются на котельном оборудовании и водонагревателях, другие – на комплектующих и аксессуарах, в том числе, автоматике и радиаторах, третьи – на системах, связанных с солнечной энергией, а четвертые – на компактных теплоэлектрогенераторах. Более того, в состав объединенных предприятий входит звено, занимающееся исключительно разработкой передовых технологий с последующим внедрением их в производственный цикл.

С итальянским филиалом BAXI GROUP российские потребители знакомы по торговой марке BAXI SPA. Производственная компания уже более полувека выпускает отопительное оборудование, в том числе газовые котлы отопления БАКСИ, хотя фабрика первоначально была ориентирована на производство радиаторов и эмалированной посуды, а затем – ванн. Годом основания предприятия считается 1924-й, местом расположения – Бассано дель Граппа, городок на севере Италии, а учредителями – семья австрийского происхождения Вестен. Начиная с 1978-го, компания не раз меняла имя, входя в разные, но профильные концерны, а с 1999-го получила свое теперешнее имя, примкнув к BAXI GROUP. Сегодня итальянская фабрика является передовым предприятием холдинга, выпускающим газовые теплогенераторы. BAXI SPA одной из первых заслуженно получила международный сертификат качества.

В России открыта целая сеть фирменных магазинов и сервис-центров. Здесь можно ознакомиться с продукцией БАКСИ и документацией, получить консультацию и выбрать подходящий газовый котел. Оборудование имеет сертификацию по европейским и российским стандартам, что в полной мере отвечает требованиям современного рынка.

Два способа слить воду из котла, плюсы и минусы

Итак, слить воду с котла и не залить всё вокруг него, можно двумя способами.

Способ первый

Например через предохранительный клапан, тот который предназначен для сброса избыточного давления.

Это удобно тем, что сбросной клапан находится в передней части котла, и к нему легко добраться, достаточно лишь подставить какую либо ёмкость и повернув красную ручку крана произвести сброс воды.

Так же на нём есть сопло которое можно легко повернуть для того что бы направить сливающуюся воду в ёмкость. Но ещё лучше всё это сделать через шланг, причём не обязательно его натягивать на сопло, можно просто держать. Но у этого способа есть и недостаток. Дело в том, что этот кран обычно долго находится в состоянии покоя и его резиновая прокладка деформируется будучи сильно прижатой к рёбрам корпуса. А потому если всё это дело стронуть с места, то есть большая вероятность, что после заполнения котла водой сбросной клапан начнёт подкапывать и возникнет необходимость в его разборке, ремонте или замене.

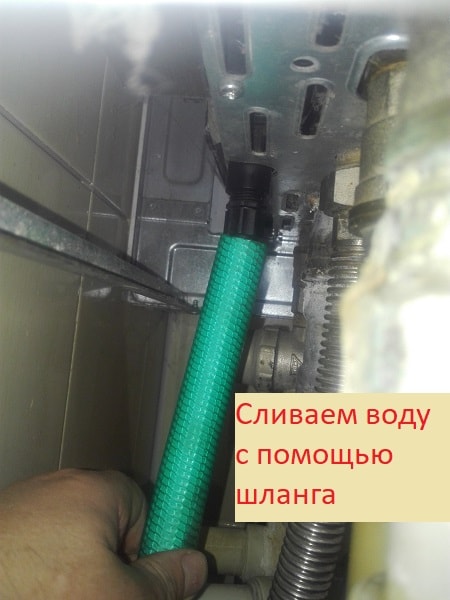

Способ второй

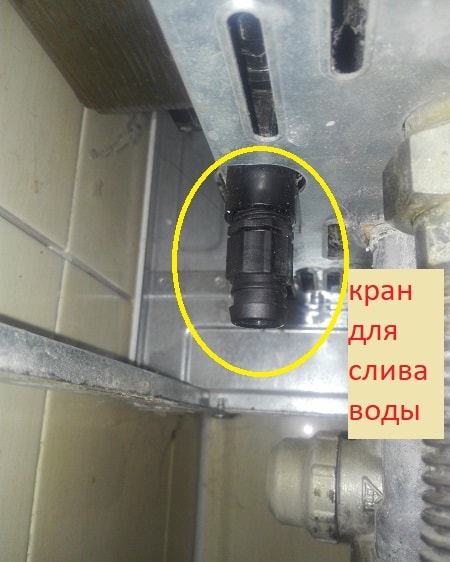

Воспользоваться краном для слива воды. Он лишён недостатка описанного выше, так как предназначен именно для этой цели, но минусом является местонахождение этого самого крана. Он находится у задней стенки котла, снизу и к нему не всегда можно добраться, так как котлы часто устанавливают в различные шкафы.

В этом случае, шлангом придётся воспользоваться обязательно, если вы не желаете слить воду на пол. Но так же не обязательно  шланг туго натягивать на отвод, достаточно ослабляя вентиль крана (ребристая часть) вращая его против часовой стрелки, просто направить воду через шланг в ёмкость, удерживая шланг рукой.

Ну вот, теперь, когда работы будут выполнены, не забудьте закрыть спускной кран перед заполнением контура водой!

Успехов!

Регулировка температуры

Чтобы прибавить или убавить температуру ОВ справа и слева от дисплея имеются кнопки «+» и «-» (на более старых моделях имеется специальный регулятор, поворотом по часовой стрелке температура повышается и наоборот).

Если используется комнатный термостат, регулировка производится с него, а на котле устанавливаются только предельные значения.

При настройке температуры не следует изменять параметры скачками на большие величины. Надо менять режим плавно, давать некоторое время на преодоление инерции системы. Это позволит смягчить переход на другой режим и продлить срок службы котла.

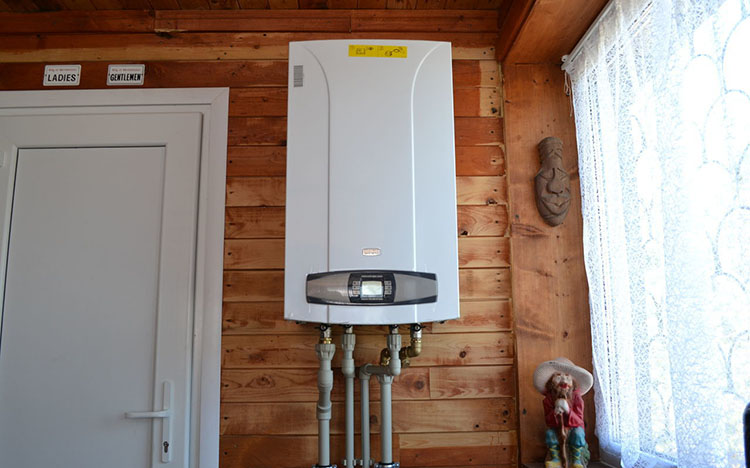

Модели настенных газовых котлов отопления Бакси

Именно эти отопительные приборы отлично сочетают в себе многочисленные технические преимущества, стильный дизайн и, что главное, доступность.

Продукция представлена следующими тремя сериями:

• Luna;
• Prime;
• Eco3.

Оборудование серии Luna

• систему самодиагностики;
• два температурных режима;
• систему электронной модуляции.

Приборы способны выполнять стабильно и качественно свою работу в каскаде, то есть совместно с другими котлами отопления. Цены на газовые котлы отопления настенные двухконтурные Baxi этой серии вполне доступные, что позволяет купить интересующую модель с минимальными финансовыми вложениями.

Настенные котлы серии Prime

Настенные котлы серии Prime относятся к конденсационным котлам эконом класса. Мощность приборов этой серии находится в пределах 4,5 — 33 кВт. Все модели этой серии оснащаются биотермическим теплообменником, что способствует повышению экономичности за счет снижения расхода газа почти на 30% в год.

Модели серии Prime сочетают в себе многочисленные преимущества и положительные характеристики. К преимуществам колов Prime можно отнести бесшумность в работе, что стало возможным благодаря использованию композитных материалов при производстве камеры сгорания.

Основные преимущества газовых котлов серии Prime:

• дисплей, на котором отображаются все рабочие процессы;
• доступные цены на газовые котлы Baxi
• встроенная автоматика, реагирующая на изменения температуры не только в помещении, но и снаружи здания;
• встроенная современная система диагностики.

Двухконтурные настенные котлы серии Eco3

Двухконтурные настенные приборы серии Eco3 отличаются компактными внешними размерами, высокой эффективностью и надёжностью в работе. Приборы, относящиеся к этой серии, отлично подходят для эксплуатации в автономных системах отопления частных домов.

Главные их преимущества надёжность и простота в работе, что и объясняет популярность оборудования этой серии среди простых пользователей

Важно отметить, что приборы серии Eco3 способны продолжать стабильно работать при резком понижении давления на входе. Регулирование температуры нагрева теплоносителя, осуществляется автоматически

Достоинства и недостатки

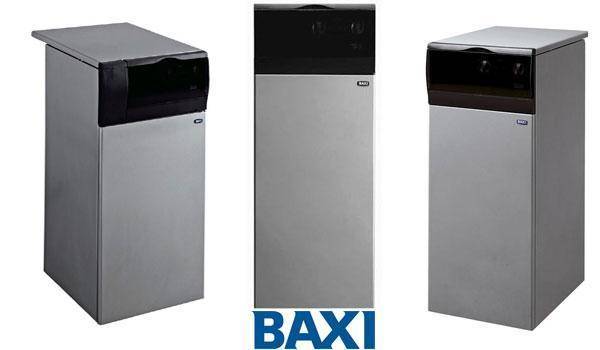

К достоинствам котлов Бакси Слим относятся:

• Высокая надежность, устойчивость к внешним и технологическим нагрузкам.
• Способность обогревать большие площади.
• Использование чугунных деталей (теплообменника) позволяет увеличить срок службы котлов примерно на 5 лет.
• Высокая эффективность оборудования, КПД которого выше 90%.
• Широкие возможности котлов, позволяющие производить монтаж в отопительные контуры разного типа.
• Способность одновременно обогревать помещения и подавать горячую воду.
• Самодиагностика, наличие контроля за работой всех важных элементов конструкции.
• Установки адаптированы к российским технологическим условиям.

Недостатками котлов принято считать:

• Энергозависимость агрегатов. Прекращение подачи электроэнергии означает прекращение работы отопительного контура дома.
• Требовательность установок к стабильности электропитания.
• Вес котлов велик, что усложняет транспортировку.
• Стоимость оборудования и запасных частей очень велика и является значительным фактором, ограничивающим спрос.

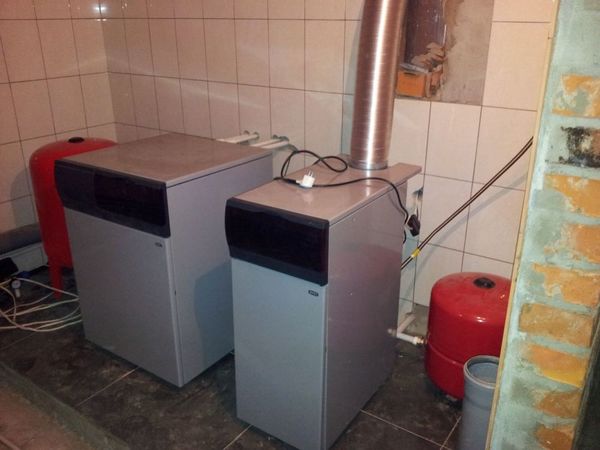

Достоинства и недостатки напольных котлов Бакси мало отличаются от качеств других образцов, так как напрямую связаны с особенностями конструкции этих установок.

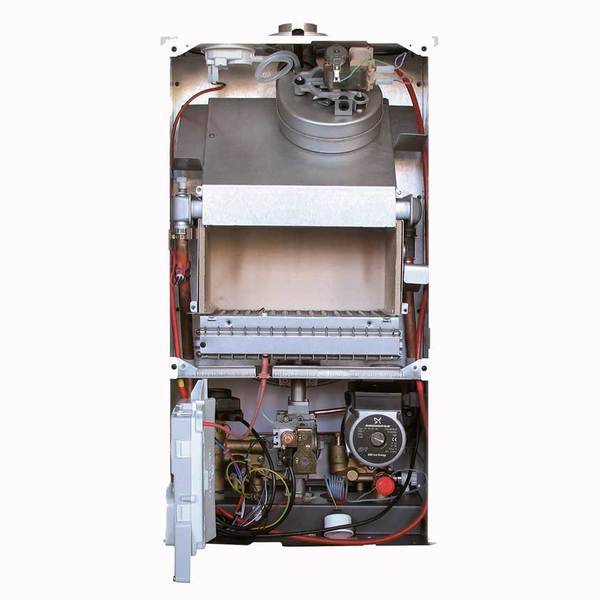

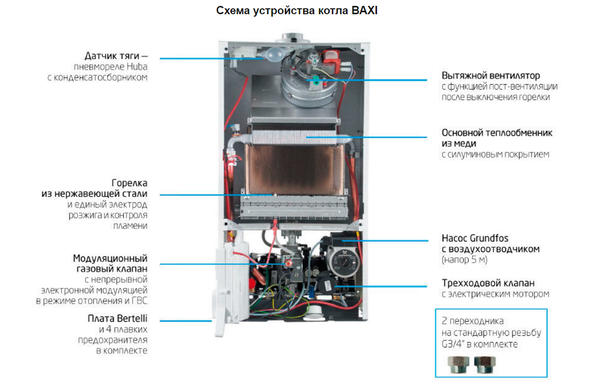

Как они устроены

Отопительное оборудование для частных домов может быть предназначено только для обогрева (одноконтурное), или для отопления и подачи горячей воды (двухконтурное).

Конструкция двухконтурных котлов представляет собой усложненную модель одноконтурного агрегата и может быть реализована в двух вариантах:

• С установкой вторичного теплообменника.
• С использованием битермического теплообменника.

Первый вариант конструкции заключается в передаче тепловой энергии нагретым теплоносителем, выходящим из первичного теплообменника. Горячая ОВ поступает во вторичный пластинчатый теплообменник, в котором отдает часть тепла холодной воде, после чего та поступает на точки разбора.

Битермический теплообменник внешне не отличается от обычного узла. Все дело в конструкции трубки, внутри которой установлена еще одна, сложного сечения, по форме напоминающего ромб. По вешней части образовавшейся полости движется теплоноситель, а по внутренней, ромбовидной — горячая вода.

Эффективность такого узла намного выше, чем у обычного пластинчатого устройства, но обслуживание и очистка представляют значительную сложность. Для котлов с битермическим теплообменником обязательно нужен водяной фильтр или умягчитель.

Конструкции с двумя теплообменниками считаются более надежными, поскольку их легче обслуживать и чистить.

Учитывая нестабильное качество воды в системах водоснабжения, а также распространенный способ забора воды из собственных скважин, предпочтение установок с более простым и быстрым способом обслуживания вполне разумно.

Особенности модели

Двухконтурный котел Baxi Eco Four 24 F (Бакси Экофор 24 F) обладает закрытой (турбированной) камерой сгорания. Об этом свидетельствует наличие буквы «F» в наименовании. Имеется раздельный теплообменник, первичный (для нагрева теплоносителя системы обогрева) — из меди, вторичный — пластинчатый, из нержавеющей стали.

Мощность котла составляет 24 кВт, что позволяет обслуживать площадь 240 м2. (на практике рекомендуется рассчитывать возможности агрегата для 200-220 м2).

Гидравлическая группа, газовая часть и все подводящие трубки изготовлены из латуни, устойчивой к коррозии или другим внешним воздействиям.

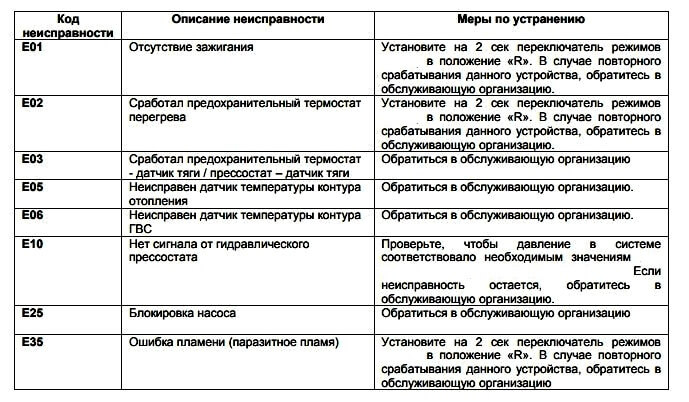

Коды ошибок котла Бакси

Агрегаты итальянского бренда Бакси по отзывам покупателей довольно редко выходят из эксплуатации с серьезными поломками. Большинство сбоев можно устранить пользователям самостоятельно, причиной этого является очень функциональная система диагностики работы оборудования.

Она выдает на рабочую панель код ошибки, по которому пользователь самостоятельно может установить причину сбоя.

Наиболее распространенные виды неисправностей котла Бакси:

• “01” – отсутствие зажигания.
• “02” – перегрев теплоносителя завоздушивание системы или неисправности крыльчатки циркуляционного насоса.
• “10” – неисправен гидравлический контур.
• “011” – подпиточная вода низкого качества.

При наиболее серьезных сбоях, утечках в системах котла, когда пробит теплообменник, неисправности электронных блоков управления или первичных датчиков, пользователь должен обратиться в сервисный центр для их устранения.

Разновидности настенных котлов Бакси

Исходя из названия становится понятно, что эти агрегаты монтируются на стену. К процессу установки оборудования не предъявляются строгие требования. Котлы просты в эксплуатацию и обладают большим запасом мощности. Выпускаются нескольких видов.

Конденсационные

Определенная часть вырабатываемой энергии таких котлов уходит вместе с водяным паром. Но здесь нужно учитывать тот момент, что образованный пар конденсируется. Чтобы этот процесс запустился, продукты горения должны быть охлаждены до температуры + 55 °C. Данную функцию выполняет вода, находящаяся внутри котла. Она охлаждает продукты горения и далее поступает в систему. Для конденсационных котлов есть определенные требования по величине температурного нагрева теплоносителя.

Если сравнивать с традиционными агрегатами, конденсационные позволяют достичь экономии примерно в 11 %. Изделия отличаются не только экономичностью, но и экологичностью — устанавливать их допускается даже в жилых помещениях. Работают они практически бесшумно.

С одним контуром

Данный тип котлов подогревает только ту воду, которая циркулирует по отопительной системе. При желании агрегат можно подключить и к ГВС, но для этого потребуется наличие бойлера косвенного нагрева.

При покупке такого котла нужно учесть объем камеры, исходя из количества проживающих в доме человек. Агрегаты от «Бакси» с одним контуром имеют параметр мощности от 14 до 31 кВт, чего вполне достаточно, чтобы качественно прогревать загородный дом, площадь которого не более 400 м2.

С двумя контурами

Двухконтурные установки востребованы, если нужно за короткое время подготовить горячую воду. Подогрев жидкости никак не сказывается на работе системы отопления. Ключевая особенность котлов с двумя контурами — наличие двух теплообменников. Один — медный, который передает тепло от агрегата к радиатору. Второй приготавливает бытовую горячую воду и создается из пластин.

Теплообменник, нагревающий воду — второстепенный элемент. Вода к нему поступает по мере необходимости. Выпускаются модели с разными видами теплообменных элементов.

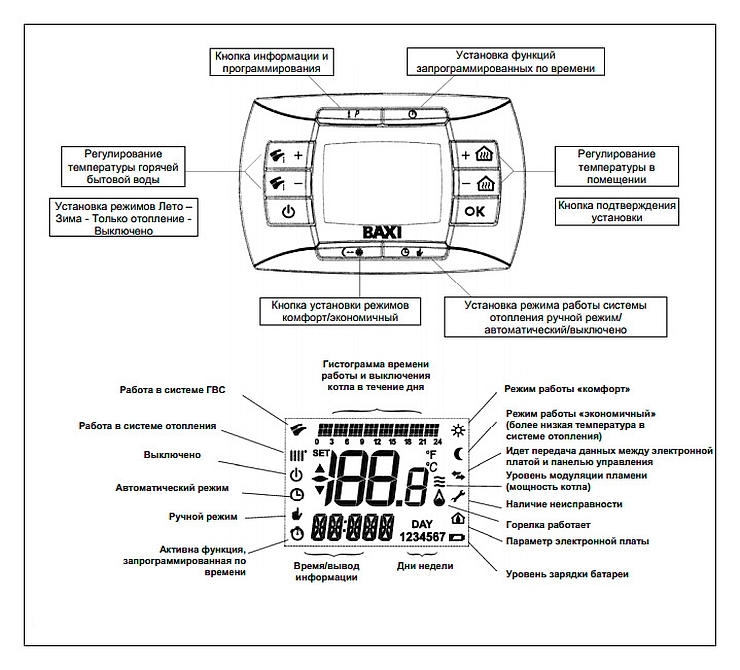

Настройка и регулировка

Итак, рассмотрим газовый котел Бакси — инструкция по эксплуатации, настройка и регулировка. Для настройки котла достаточно задать желаемую температуру на комнатном термостате – все остальное агрегат сделает сам. Все данные отображаются на дисплее. Наиболее удобны термостаты с функцией программирования, посредством которых можно планировать график работы котла на сутки или неделю вперед (зависит от модели).

В котлах серии Luna-3 Comfort контроллер является съемным и может управлять работой котла удаленно. Он имеет вид панели с дисплеем и клавишами, в которой, также, «зашит» комнатный сенсор температуры.

Настенный котёл BAXI Luna 3

Контроллер располагают в одной из комнат на любом удобном месте и с его помощью настраивают работу отопителя. На нем же можно ознакомиться с результатами самодиагностики и просмотреть при необходимости список последних ошибок – он хранится в памяти.

Обслуживание

Термостат для газового котла отопления
Для того, чтобы создать максимально комфортные условия в помещении на отопительный период, система отопления должна быть сбалансирована и иметь возможность постоянного регулирования

Какое давление в расширительном бачке системы отопления
Статья рассказывает о том, какое давление в расширительном бачке системы отопления закрытого типа, какое должно быть давление в расширительном бачке газового котла, как его можно проверить и изменить.

Давление в расширительном бачке двухконтурного котла baxi
При организации систем отопления могут быть использованы различные варианты, но в последнее время большей популярностью пользуются системы закрытого типа, движение теплоносителя в которых происходит за счет работы циркуляционного насоса.  Именно для этого в системах отопления предусматриваются расширительные бачки.

Как настроить котел бакси на экономичный режим. Настройка комнатного термостата
Рассматриваем возможности экономии газа при отоплении бытовыми настенными котлами.
Принцип работы комнатного термостата и видео по подключению.

Подключение котла к коммуникациям

Котлоагрегат Бакси размещается в нежилом помещении, например, на кухне, при условии надежной приточной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен.

Подключение отопительного контура производится к патрубкам подачи/обратки, расположенные на задней панели устройства по принятой схеме обвязки.

Далее проводят обвязку дымоходной системы котла:

1. Устанавливают дымовую трубу через переходник к дымовому патрубку котла.

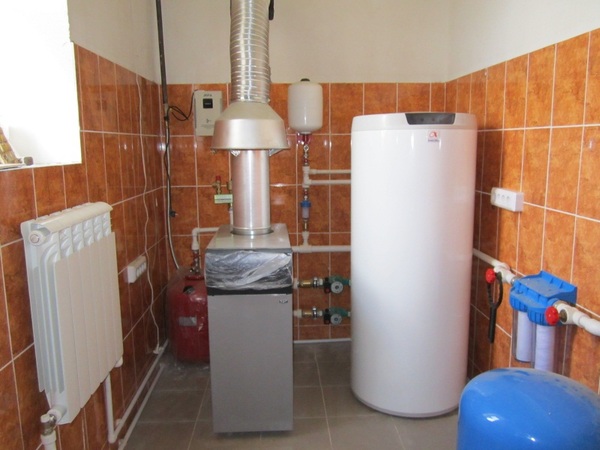

2. Дымовая труба и дымовой патрубок агрегата должны иметь одинаковые размеры, он указывается заводом изготовителем в технической документации.
3. Дымовой канал выбирается таким образом, чтобы участок дымохода был максимально коротким.
4. Вертикальный участок трубы от точки подключения до оголовка должен быть не менее 6 м и обеспечить тягу в топочной камере в диапазоне 0.8 мм – 3.0 мм водного столба.
5. Тяга замеряется при работе аппарата.
6. Дымоход обязан быть основательно прикреплен и не должен упираться на котлоагрегат.
7. Места прохождения трубы через конструктивные элементы стены, потолок и кровлю должны быть хорошо теплоизолированы.

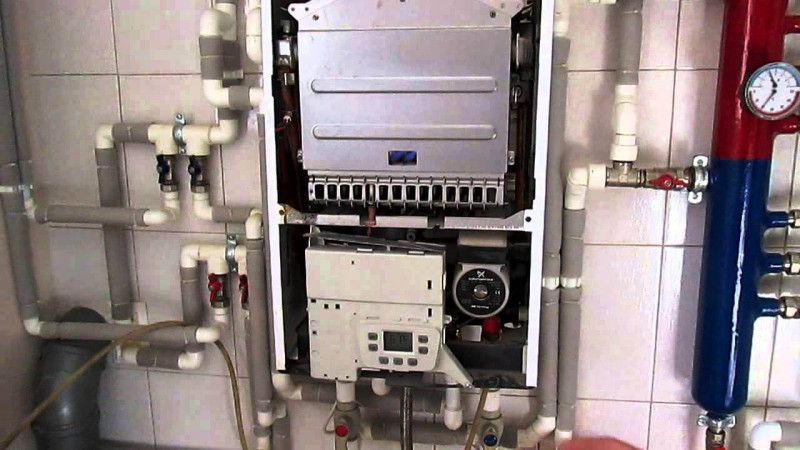

Далее выполняют подключение внутренних элементов к модулю управления котла Baxi:

• подключают к 6-клеммному разъему трансформатор для пьезорозжига и газовый прессостат;
• подключают к 9-клеммному разъему основной 2-х ступенчатый клапан;
• подключают к 3-клеммному разъему дополнительный 2-х ступенчатый клапан;
• подключают левый электрод кабеля розжига и правый электрод кабеля ионизации к пьезозапальнику;
• устанавливают первичные датчики по температуру и давлению в технические отверстия, указанные на схеме обвязке, предоставленной заводом-изготовителем.
