Особенности конструкции
По конструкции котлы Навьен бывают настенные и напольные
Классический газовый котел из Кореи конструктивно состоит из следующих обязательных узлов:
- независимый теплообменник, считающийся первичным и изготавливающийся из меди или нержавеющей стали;
- второй теплообменный агрегат, являющийся дополнительным к первому, делается на основе нержавейки;
- камера сгорания, оснащенная газовой горелкой, а также объединенная с основным теплообменником;
- классический расширительный бачок;
- перекачивающий насос;
- специальный 3-ходовый клапан;
- вентилятор наддува (устанавливается только на 2-хконтурных моделях).
Ошибки котлов Навьен (Navien)
Котлы Навьен широко известны на рынке отопительной техники. Причин тут несколько: универсальность (их можно установить как в частном доме или в квартире, а также в нежилом помещении), качество, автоматизация процесса работы котла и при всем при этом – доступная цена.Но любое оборудование может иногда выходить из строя. И вина тут совсем не в качестве самого котла.
Ваш котел Navienвыдает ошибку на дисплее? Часто проблемы связаны с неправильной установкой, нарушениями во время эксплуатации, отсутствием сервисного обслуживания или с его низким уровнем и другими факторами. Поэтому ошибки котлов Навьен на экране могут периодически появляться.
Главное, знать, что означают коды ошибок котлов Навьен, чтобы оценить ситуацию и найти решение проблемы.Коды ошибок котлов Navien, причины их возникновения и возможные варианты решения от специалистов компании «Санвэй» читайте ниже.
Ошибка 01
Ошибка 01 означает перегрев котельного оборудования. Чаще всего котел перегревается в случае засора системы отопления или из-за неисправности циркуляционного насоса.
Как исправить ошибку 01
Ошибка 02 сообщает, что котел Navienимеет низкий уровень теплоносителя. Либо проблема с датчиком потока. Как правило, когда котел Навьен выдает ошибку 02, из крана горячей воды первые секунды идет кипяток, а потом холодная. То есть температура воды резко становится максимальной и также резко падает.
Как устранить ошибку 03 котла Навьен
3.Если газ не поступает в горелку, то возможно перекрыта подача газа или неисправен газовый клапан.
Ошибка 04 котла Навьен означает о ложный сигнал о коротком замыкании цепи датчика пламени или наличии пламени. То есть проблема в сбое работы платы управления.
Ошибка 05
Ошибка 05 говорит об обрыве цепи датчика температуры воды в системе отопления.>/p?
Как устранить ошибку 05
3. Попробовать отсоединить разъем датчика температуры воды в отопительной системе от разъема блока управления и снова соединить их.
Ошибка 06 на экране сообщает о коротком замыкании цепи датчика температуры воды в системе отопления.
Ошибка 07
Ошибка 07 говорит об обрыве цепи датчика температуры горячей воды.
Как устранить ошибку 07
3. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.
Ошибка 08 сообщает о коротком замыкании цепи датчика температуры горячего водоснабжения.
Как устранить ошибку 08
Ошибка 09 котла Навьен извещает о проблемах (сбоях) в работе вентилятора. Возможно, неисправен двигатель вентилятора. Еще одна причина – сбой в работе платы управления.
Как устранить ошибку 09
Ошибка 10 котла Навьен(Navien) говорит о сбое в работе системы дымоудаления. Возможно дело в засоренном дымоходе, перегибе трубок от датчика давления воздуха или их неправильном подключении. Еще одна возможная причина появления этой ошибки – сильные порывы ветра.
Как устранить ошибку 10
3. Проверить как подсоединены трубки от датчика воздуха. Исключить наличие перегиба.
Ошибка 011 — это ошибка заполнения теплоносителя. Но в котлах Навьен для российского рынка она не предусмотрена. Встречается только в котлах, рассчитанных на европейский рынок.
Ошибка 12
Ошибка 12, которую выдает котел Навьен, сообщает о погасании пламени во время работы котла. Проблема может крыться в неисправности газовой арматуры.
Ошибка 13
Ошибка 13 котла Навьен говорит о коротком замыкании датчика протока системы отопления.
Как устранить ошибку 13
4. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.
Ошибка 15 говорит о проблемах в работе платы управления.
Как устранить ошибку 15
3. Заменить плату управления.
Ошибку 16 котел Навьен выдает, когда происходит перегрев отопительного оборудования. Датчик срабатывает на перегрев и блокирует работу котла. Возможно проблема в неисправности самого датчика.
Как устранить ошибку 16
5. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.
Ошибка17 говорит о проблемах установки DIP-переключателяна блоке управления.
Ошибка 18
Ошибка 18 означает перегрев датчика дымоудаления.
Как устранить ошибку 18
4. В случае неисправности или некорректной работы платы управления, перезапустите котёл. При повторном сбое замените плату управления.
Ошибка 27 информирует об обрыве или коротком замыкании цепи датчика давления воздуха APS.
Как устранить ошибку 27
Теперь вы знаете коды ошибок, которые может выдавать котел navien. Обращайтесь в компанию «Санвэй» для качественного ремонта котла Навьен.
Устранение некоторых проблем в работе котла
Конечно же, при появлении того или иного кода ошибки следует сразу же обратиться за помощью к специалистам, которые устранят ее и проконсультируют по всем вопросам эксплуатации. Но некоторые владельцы могут и самостоятельно выявить ту или иную неисправность и привести свой газовый котел отопления в рабочее состояние.
Ошибка 01
Газовый котел Navien KDB
Наиболее часто встречающейся причиной подобной неисправности является засор или уменьшение протока в системе отопления, а также поломка циркуляционного насоса.
Чтобы решить эту проблему, следует выполнить такие действия:
- Проверить систему отопления и фильтр на наличие воздуха, а при необходимости стравить его.
- Проверить состояние насоса и сопротивление катушки на наличие замыкания.
- Проверить в циркуляционном насосе крыльчатку на наличие каких-либо повреждений.
Ошибка 02
Если двухконтурный котел выдает ошибку 02, из горячего крана несколько секунд течет теплая вода, а затем холодная, на пульте резко повышается температура воды до максимума, а потом резко падает. При этом с отоплением все нормально.
Причинами такой ошибки в котле Навьен могут быть:
- Завоздушенность отопительной системы.
- Недостаток воды.
- Циркуляционный насос находится в рабочем состоянии, но не может набрать номинальные обороты, или же крыльчатка имеет механические повреждения.
- Не функционирует датчик протока в системе теплоносителя.
- Закрыт отопительный распределительный кран.
Как устранить неисправности?
- Необходимо отрегулировать давление в системе.
- Стравить имеющийся в системе воздух.
- Посмотреть сопротивление катушки насоса на наличие КЗ, осмотреть крыльчатку на наличие повреждений.
- Проверить, имеется ли сопротивление датчика протока на замыкание.
- Открыть распределительный кран прибора.
- Разобрать корпус датчика и почистить флажок.
Скорее всего, проблема возникла из-за воздушной пробки в системе горячего водоснабжения. Вода, которая находится в контуре, нагревается, как и положено, но после попадания воздуха в теплообменник температура резко возрастает до критической, что и выдает в результате ошибку 02.
Ошибка 10
Подключение газового котла к отопительной системе
Ошибка под номером 10, как правило, выдается в следующих случаях:
- Нарушена работа вентилятора, произошел перегиб, или неправильно подсоединены трубки от датчика давления воздуха к улитке вентилятора.
- Засорен дымоход.
- Наблюдаются сильные порывы ветра.
Неисправности, описанные выше, устраняются следующим образом:
- Необходимо отремонтировать или заменить вентилятор котла Навьен.
- Проверить и при необходимости почистить дымоход.
- Проверить правильное подсоединение трубок от датчика воздуха к улитке вентилятора и наличие их перегиба.
Шум и гул без ошибок на дисплее
Проблема — двухконтурный котел Навьен при включении горячей воды издает шум или гудение, не похожее на шум от насосов. При этом давление в отопительном контуре по манометру более 1,5, и котел на дисплее ошибок не выдает.
Устранение — описанная ситуация довольно часто встречается в газовых котлах. Она связана, как правило, с забиванием теплообменника из-за некачественного теплоносителя. Выходов из такой ситуации два — демонтаж теплообменника и его очистка или замена теплообменника.
Ошибка 011
011 — это ошибка заполнения теплоносителя. В адаптированных для российского потребителя котлах Навьен она не предусмотрена, а допускается только в тех, которые рассчитаны на европейский рынок.
Инновационные решения в продукции navien
В продукции бренда Навьен реализованы самые передовые идеи и технологии. Для товаров этого производителя характерно:
- Надежность — в конструкциях предусмотрены механизмы, которые полностью исключают внештатные ситуации.
- Удобство — вся информация о состоянии системы постоянно отображается на ЖК дисплее, а управление процессами не требует навыков.
- Универсальность — приборы бренда могут использоваться как для обогрева дома, так и для горячего водоснабжения. А в качестве топлива можно применять магистральный и сжиженный газ.
- Безопасность — закрытые камеры сгорания и установка коаксиального дымохода гарантируют безопасность эксплуатации приборов.
Правила эксплуатации и своевременного технического обслуживания
Специалисты рекомендуют собственникам котлов Навьен накануне эксплуатации познакомится не только с устройством и технологическими параметрами, но и с матрицей кодов системы самодиагностики, которую обязан предоставить производитель в технической документации.
Советы и рекомендации по обслуживанию котлов Навьен:
Настроечный алгоритм тепловой производительности котла напрямую зависит от модели горелки. Установки с цифровым управлением по установленному тепловому режиму включают термостат, функционирующий в блоке с комнатным температурным датчиком.
Настройка выполняется автоматически, термометр отслеживает температуру внутри помещения
Через некоторое время, когда она падает ниже определенной границы, термостат посылает сигнал на включение горелки или с помощью клапана-регулятора наращивает расход газового топлива.
Как правило, термостат осуществляет контроль температурного режима в одном помещении, но в случае, когда запорно-регулирующие устройства установлены перед каждым радиатором, температуру можно контролировать во всех помещениях.
Регулирование горелочного устройства допускается выполнять поворотом газового клапана, что особенно важно для устройств атмосферного типа с открытыми топочными камерами.
Смена режима производится в меню на ПУ.
Алгоритм установки режима работы котлоагрегата через сервисное меню:
- Открывают вентили на приборах отопления.
- Устанавливают нужное значение на отопительном термостате в комнате.
- Горелочное устройство будет остановлено, когда температура станет больше на 5 С заданного режима.
- Нажимают “Mode” на ЖК-дисплее. При возникновении на экране “0”, вводят число “35 ” с помощью клавиш “+” и “-“.
- При представлении на экране “d. 0”, набирают номер строки с применением “+” и “-“. Настройка приобретет автоматическое согласование.
- Возвращаются в сервисное меню с использованием “Mode”.
- Осуществляют контроль пламени в топочной камере и ростом температур.
При этом радиаторы не успевают нагреваться, а функциональные узлы котла быстро выходят из строя. Помимо этого в таком режиме происходит перерасход газа, из-за чего падает энергоэффективность котла и общий КПД тепловой системы.
Подавляют цикличность 2-мя вариантами:
- Убавляют факел горелочного устройства.
- Повышают нагрузку в системе отопления путем включения дополнительной нагрузки в виде установки радиаторов или внешнего бака косвенного нагрева ГВС.
Производитель котлов Навьен изучил все возможные вариаций сбоя агрегата и выпустил заводскую инструкцию по ремонту и наладке оборудования. Современная система диагностики, самостоятельно выявить ошибку в работе устройства и предложит пользователю способы устранение поломки.
Система индивидуальна и зависит от модели агрегата и варианта установки — навесной или напольной, а также от модификации блока управления.
Она испытанный верный помощник даже для неопытного пользователя, мало разбирающегося в технике. Именно благодаря программам диагностики ошибок сегодня, возможно, быстро преодолеть аварийную ситуацию и восстановить температурный режим в доме.
Настройка прибора своими руками
Для настройки котла следует установить режим отладки. Затем следует отрегулировать пределы давления газа — минимум и максимум.
Из циркуляционного насоса необходимо выпустить воздух, открутив заглушку. Это производят после набора давления при циркуляции ОВ.
Настройку работы котла производят при помощи ДИП переключателей.
- Можно включить автоматический вывод воздуха с помощью ДИП переключателя №1, который запустит циркуляцию на 2 часа и понемногу удалит воздух автоматически.
- Включение переключателя №2 переводит работу системы на максимальную мощность, при которой можно отрегулировать максимальное давление газа.
- При включении переключателя №3 котел переводится на принудительный режим работы при минимальной мощности, при котором выполняется настройка минимального давления газа.
Все переключения необходимо выполнять при отключенном электропитании.
ВАЖНО!
Настройку котла следует поручить специалистам из сервисного центра. Самостоятельное выполнение работы возможно только при насущной необходимости и отсутствии гарантийного договора.
Настройка давления газа котлов Navien
Для настройки давления газа котлов Navien (Ace, Deluxe, Prime, Atmo) потребуется дифференциальный цифровой манометр со шкалой мм H2O Таблица со значениями давления газа для различных моделей котлов Navien приведены в конце
1.При выключенном котле присоединить манометр к контрольному штуцеру газового давления на горелку
2. Включить котел
3. Установить DIP переключатель 3 на плате управления в положение “ВКЛ”, что будет соответствовать минимальной нагрузке.
4. Установить минимальное давление газа согласно таблице винтом для настройки мин.давления (Увеличение – против часовой стрелки, уменьшение – по часовой)
5. Перевести DIP переключатель 3 на плате управления в положение “ВЫКЛ” (Основное состояние)
6.Установить DIP переключатель 2 на плате управления в положение “ВКЛ”, что соответствует максимальной нагрузке
7. Установить максимальное давлен ие газа в соо тветствии с таблицей регулировочным винтом (Увеличение – против часовой стрелки, уменьшение – по часовой)
9. Отсоединить шланг диффманометра от штуцера газового клапана
10. Перевести DIP переключатель в положение “ВЫКЛ” (Основ ное состояние)
11. Включить котел
12 . Проверить герметичность газового клапана (Штуцера). Если появились аномальные шумы, требуется проверить котел на утечку газа.
Материал подготовил сотрудник отопление-мценск.рф – Теплый дом.
Здравствуйте! Подскажите, можно ли программно уменьшить мощность котла и если да, то как это сделать?
Наврят ли вам это удастся-т.к.это определено самой моделью именно этого котла. (имхо)
а Fondital Tahiti 24CTFS имеет такую возможность?
Мощность котла можно уменьшить до 13 квт.Без потери мощности на ГВС. Для этого устанавливают в определенном положении ДИП -переключатели №№ 8-9-10 на блоке управления котла.Установки для различной мощности даны в инструкции пользователя. После установки необходимо проверить и отрегулировать при необходимости давление газа на горелке МИН и МАКС.соответственно установленой мощности.
Правда, что без потери мощности на ГВС? Максимальное давление на горелке у 24 88, а 16 уже 43, Вы хотите сказать, что при такой разнице ГВС будет греть одинаково?
в режиме подготовки ГВС настенники переключаются на максимальную мощность сами.
Как он может переключится, если его “зажали”, т.е. приказали больше ни-ни? Если у него предусмотрена регулировка максимальной мощности отопления, обычно это программно, ручками и кнопками, то да, а если ограничили подачу клапаном, то финита ля комедия.
Установка дипов -устанавливает определенный диапазон максимального давления газа на горелке. Точная настройка производится повортом резистора.Он установле рядом с ДИП. При работе на ГВС у котлов настроеных на 13-16-20 макс.давление на горелке соответствует 20квт.Минимальное-11-16мм. 10К-13К-16К-20К-24К это один и тот же котел(корейская версия).Как и 35К-40К. Для котлов “европеского “образца(Коаксиал)-у 24К вторичный теплообменник больше. “зажать “максимальную мощность отопления без потери ГВС вожможно на любых современных котлах.
Достоинства и недостатки
К достоинствам котлов Navien Deluxe принято относить:
- Возможность обеспечивать подачу ГВС вместе с организацией отопления жилища.
- Экологическая безопасность оборудования.
- Приспособленность к российским технологическим и климатическим условиям.
- Простое и надежное управление, наличие выносного пульта.
- Наличие системы самодиагностики посредством группы датчиков, выполняющих мониторинг всех систем и узлов агрегата.
Недостатками агрегатов являются:
- Зависимость от наличия электропитания, газа и воды.
- Высокий уровень шума.
- Возможность использования только штатных комплектующих.
Все особенности котлов Navien Deluxe, по сути, являются специфическими признаками конструкции и вполне могут быть компенсированы правильной эксплуатацией и обслуживанием.
Особенности монтажа
Перед покупкой газового котла необходимо:
- Подготовить место для установки. Для атмосферных аппаратов требуется отдельная комната, размером не менее 2х2 м, имеющая вытяжную вентиляцию.
- Электропитание устройства должно осуществляться от стабилизатора, подключенного к автоматическому выключателю или розетке, имеющей возможность аварийного отключения.
- Корпус котла требуется заземлять, поэтому нужно подвести к месту установки заземляющий провод.
- Стену, где будет висеть устройство, если она огнеопасна, нужно обшить негорючим материалом.
После приобретения котла встает непростая задача его подключить. Заводская инструкция по эксплуатации рекомендует привлечь для этого специалиста авторизованного сервисного центра.
Но если у вас есть навыки работы с трубами и кранами, можно попробовать повесить на стену и подключить аппарат самостоятельно. В заводской инструкции про это все подробно написано.
Но не нужно забывать, что при любом варианте вам нужно будет вызвать специалиста газовой службы для заключения договора на обслуживание и получения специального разрешения на работу газового оборудования.
Коды ошибок
Несмотря на насыщенность электроникой, функциональны корейские нагреватели, как и всякая техника, могут ломаться. Запуск и эксплуатация не всегда проходят гладко – в процессе могут возникать неполадки, и на дисплее появляются цифры – коды ошибок. Расшифровку кодов можно прочесть в руководстве по эксплуатации. Часто встречающиеся проблемы:
Ошибка «01». Может возникнуть из-за засорения системы или неисправности насоса.
Ошибка «02». Сработал проточный датчик системы отопления. Причин несколько:
— в систему попал воздух;
— засорился фильтр для теплоносителя на входе;
— есть течь;
— сломан датчик.
При ошибке «02» пропадает горячая вода. Температура воды резко поднимается и тут же снижается. Вполне вероятно, в системе ГВС – воздушная пробка. Она появляется из-за низкого давления, слабой работы циркуляционного насоса, поломки контроллера протока. В этом случае нужна регулировка давления и спуск воздуха из системы.
«03». Сработал датчик пламени – он «не увидел» огня. Причины:
— низкое давление газа;
— загрязнены электроды розжига;
— плохое качество газа;
— сломан датчик или разрыв электрической оцепи, проводящей его сигнал.
«10». Неправильно отводятся продукты горения. Причины:
— сломана турбина;
— неправильно подсоединен датчик давления;
— засорен дымоход;
— излишняя длина патрубка.
Бывает, нет никаких проблем с дымоотводом – возможно, сигнал вызван порывами ветра. Тогда причина в дымоходе – нужно его переделать. Для временного исправления ситуации можно убрать шланг, подающий воздух. Но это делается только в качестве временной меры.
Все модификации «Навьен» надежны, но продолжительность их эксплуатации во многом зависит от того, как была проведена установка, как проводится обслуживание и верно ли выставлены настройки.
Виды газовых котлов Navien (Навьен)
Конструктивное исполнение каждой отдельно взятой модели отопительного оборудования Navien может существенно отличаться друг от друга. Это оказывает определённое влияние на порядок выполнения монтажных работ и особенности эксплуатации. Предлагаем познакомиться с основными видами газовых котлов Навьен, чтобы вы смогли решить, какой вариант идеально подойдёт для вашего дома.
Производитель предлагает широкий модельный ряд
По способу установки
В зависимости от способа установки, газовые котлы Navien принято делить на напольные и настенные. Первые монтируются на полу и имеют достаточно большие габариты. Для их размещения, чаще всего, выделяется отдельная котельная. В маркировки подобных моделей Навьен присутствует буква «N». У настенных устройств более компактные размеры. Их крепят на вертикальную поверхность.
Настенные газовые котлы Навьен имеют небольшие габариты
Вес напольных котлов Navien может быть значительным
По количеству контуров
Компания «Навьен» предлагает одно- и двухконтурные модели. Первый вид используется исключительно для нагрева воды для системы отопления. Во втором – предусмотрен дополнительный контур, позволяющий нагреть определённое количество воды для ГВС.

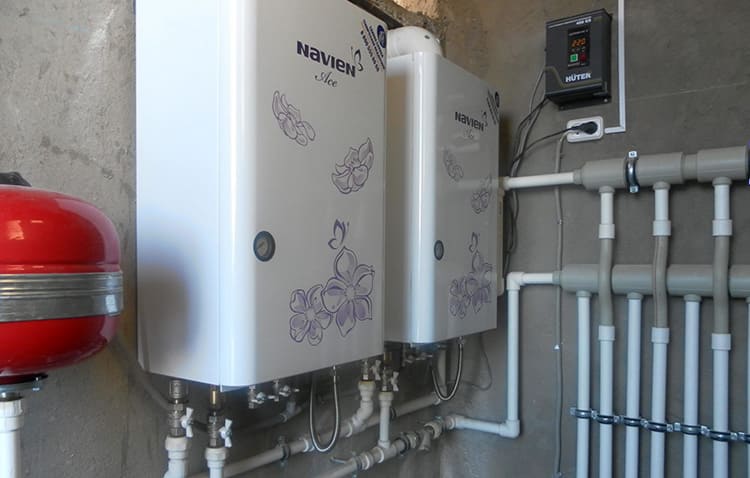

Двухконтурные котлы Navien используются для обогрева дома и нагрева воды
По функционалу
Функциональные возможности устройств зависят от того, к какой линейке относится устройство:
- Prime. Для этого модельного ряда характерна максимальная комплектация. Газовые котлы полностью отвечают требованиям, предъявляемым к отопительному оборудованию, так как при их разработке использовались инновационные технологии. Мощность может колебаться в пределах 13–35 кВт. Актуальная информация отображается на жидкокристаллическом дисплее;
- Deluxe. Функционал устройств близок к предыдущей линейке, однако отсутствует дисплей. Дозирование воздушной струи для оптимизации рабочих параметров газового котла обеспечивается с помощью датчика давления воздуха (APS). Представлен широкий модельный ряд устройств с мощностью 10–40 кВт;
- Ace. Наиболее востребованная линейка с оптимальным функционалом и приемлемой стоимостью. Возможна работа в ручном, автоматическом режиме и по таймеру. Компания предлагала газовые котлы с открытой камерой Ace Ftmo и с закрытой – Ace Turbo. Однако недавно было опубликовано заявление о снятии данной линии с производства;
- Steel (GA/GST). Одноконтурные и двухконтурные приборы с мощностью 11–40 кВт, для изготовления которых используются прочные материалы, включая нержавейку. Функционал зависит от комплектности;
- SmartTok. Современное отопительное оборудование, допускающее дистанционное управление посредством смартфона. Позволяет отрегулировать режим работы котла на расстоянии, а также с помощью голоса. Предусмотрен датчик наружной температуры.
Prime – обладает максимальным функционалом
Линейка Ace имеет оптимальный функционал
Популярные модели
Несмотря на большой модельный ряд, некоторые газовые котлы Навьен пользуются наибольшим покупательским спросом. Предлагаем познакомиться с обзором моделей, заслуживших положительные отзывы у потребителей.
Navien DELUXE 13K: рейтинг 4,5/5
Конвекционная настенная модель, рассчитанная на тепловую мощность 7–13 кВт. Закрытая камера сгорания. Может использоваться для отапливания помещений на 130 м². Электронное управление. Подходит для природного и сжиженного газа. Расход первого 1,4 м³/ч, второго – 1,16 кг/ч. Нагрев теплоносителя до 40ºС – 80ºС, горячей воды – до 30ºС – 60ºС. Комплектуется пультом ДУ.
Navien DELUXE 13K
Navien DELUXE COAXIAL 16K: рейтинг 4,5/5
Двухконтурная модель, подходящая для обогрева здания площадью 160 м². КПД 91,2%. Способна выработать тепловую мощность 9–16 кВт. Может работать на природном и сжиженном газе, расходуя, соответственно, 1,72 м³/ч и 1,43 кг/ч. Максимальный нагрев теплоносителя до 80ºС, воды до 60ºС. Комплектуется пультом ДУ и дисплеем. Вес 28 кг. Настенный котёл.
Navien DELUXE COAXIAL 16K
Navien SMART TOK 24K: рейтинг 5/5
Конвекционная модель с широкими функциональными возможностями.Актуальная для обогрева помещения площадью 240 м². Вырабатывает тепловую мощность 8–24 кВт. Для природного и сжиженного газа. Расход первого – 2,79 м³/час, второго – 2,15 кг/ч. Комплектуется пультом ДУ и дисплеем. Имеется возможность внешнего управления. Вес 28 кг. Допускает подключение коаксиального и разделного дымохода.
Navien SMART TOK 24K
