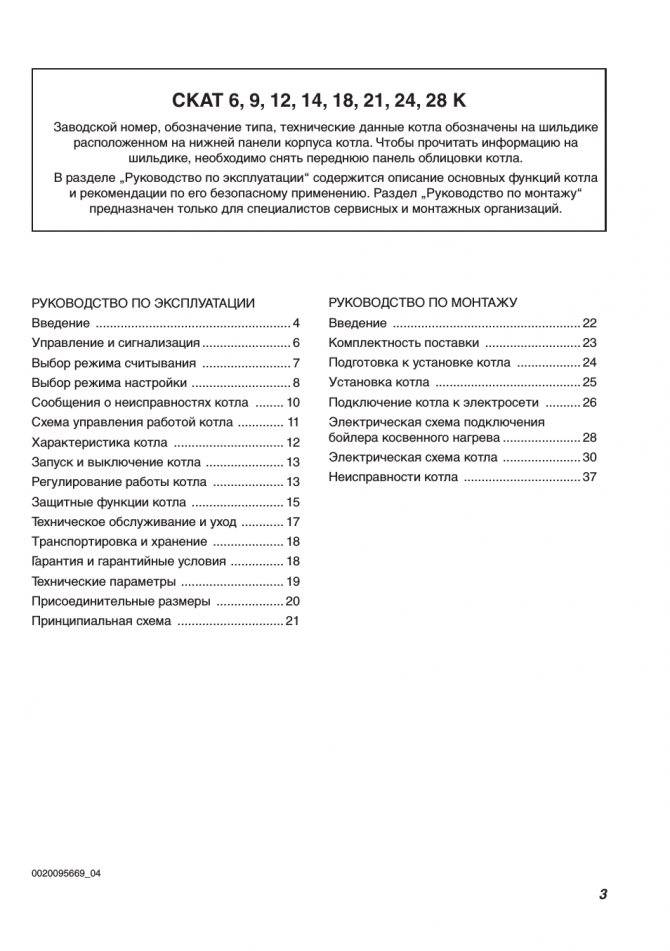

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Введение ………………………………………………. 4 Управление и сигнализация ……………………. 6 Выбор режима считывания ……………………. 7 Выбор режима настройки ………………………. 8 Сообщения о неисправностях котла …….. 10 Схема управления работой котла …………. 11 Характеристика котла …………………………. 12 Запуск и выключение котла …………………. 13 Регулирование работы котла ……………….. 13 Защитные функции котла …………………….. 15 Техническое обслуживание и уход ………… 17 Транспортировка и хранение ……………….. 18 Гарантия и гарантийные условия …………… 18 Технические параметры ……………………….. 19 Присоединительные размеры ………………. 20 Принципиальная схема ………………………… 21

CKAT 6, 9, 12, 14, 18, 21, 24, 28 K

Заводской номер, обозначение типа, технические данные котла обозначены на шильдике

расположенном на нижней панели корпуса котла. Чтобы прочитать информацию на

шильдике, необходимо снять переднюю панель облицовки котла.

В разделе „Руководство по эксплуатации“ содержится описание основных функций котла

и рекомендации по его безопасному применению. Раздел „Руководство по монтажу“

предназначен только для специалистов сервисных и монтажных организаций.

РУКОВОДСТВО ПО МОНТАЖУ Введение …………………………………………….. 22 Комплектность поставки ……………………… 23 Подготовка к установке котла ……………… 24 Установка котла ………………………………….. 25 Подключение котла к электросети ………. 26 Электрическая схема подключения бойлера косвенного нагрева …………………. 28 Электрическая схема котла …………………. 30 Неисправности котла …………………………… 37

0020095669_04

Введение

  • Изображение
  • Текст

4

Вы стали владельцем прямоточного электрического котла, предназначенного для систем центрального отопления, с возможностью регулирования теплового комфорта. Мы надеемся, что электрический котел Скат будет служить Вам долго и надежно. При его установке и обслуживании необходимо соблюдать определенные правила. Поэтому просим Вас внимательно ознакомиться с содержанием настоящего руководства по обслуживанию и при работе с котлом действовать согласно приведенным в нем рекомендациям и инструкциям. Мы верим, что электрический котел СКАТ поможет Вам создать у себя дома приятную атмосферу и оптимальный тепловой комфорт

Обратите, пожалуйста, внимание на следующие основные моменты:

1.

Котел вместе с сопутствующим оборудованием должен быть установлен и использован в соответствии с проектной документацией, соответствующими действующими законами и техническими нормами, а также инструкциями изготовителя.

2. Котел должен быть установлен только в

специально предназначенных для этого помещениях.

3. Введение котла в эксплуатацию после его

установки может проводить только

аттестованный фирмой Protherm специалист специализированной организации.

4.

Котел соответствует требованиям стандартов и нормативных документов, действующих на территории Российской Федерации, что подтверждается Сертификатом Соответствия, выданным уполномоченным органом, Разрешением на применение от Федеральной службы по экологическому, технологическому и атомному надзору.

5.

В случае возникновения каких-либо неисправностей обращайтесь только в специализированную сервисную организацию – непрофессиональное

Введение

вмешательство может повлиять на гарантию оборудования.

6.

Сотрудник сервисной организации, вводящий котел в эксплуатацию, обязан ознакомить пользователя с техникой безопасности при обслуживании оборудования и управлением работой котла; операциями, которые пользователь имеет право производить самостоятельно и операциями, проводить которые имеет право только квалифицированный специалист сервисной организации. Если указанная сервисная организация является одновременно и поставщиком котла, она обязана обеспечить сохранность оригинальной упаковки котла на случай его возможной транспортировки.

7. Проверьте целостность и комплектность

поставки.

8. Убедитесь, что поставленный вам тип

котла по своим входным параметрам (указаны на заводском шильдике), подходит для работы в данном регионе. Под входными параметрами понимают: напряжение электрической сети.

9. В случае, когда у Вас нет определенной

уверенности в правильности производимых Вами действий по обслуживанию котла, найдите и внимательно изучите соответствующие указания и рекомендации, содержащиеся в настоящем руководстве по обслуживанию, и действуйте исключительно в соответствии с ними.

10.

Не устраняйте и не повреждайте обозначения или надписи на котле.

Оригинальную упаковку котла, на случай его возможной транспортировки, сохраняйте нетронутой до тех пор, пока котел не будет запущен в эксплуатацию.

11.

Для ремонта пользуйтесь только оригинальными запасными частями. Запрещается вмешательство во внутреннее устройство котла и внесение в его конструкцию каких-либо изменений.

12.

В случае длительной остановки котла рекомендуется опорожнить его и отключить от электрической сети. Данная рекомендация дается с учетом общих

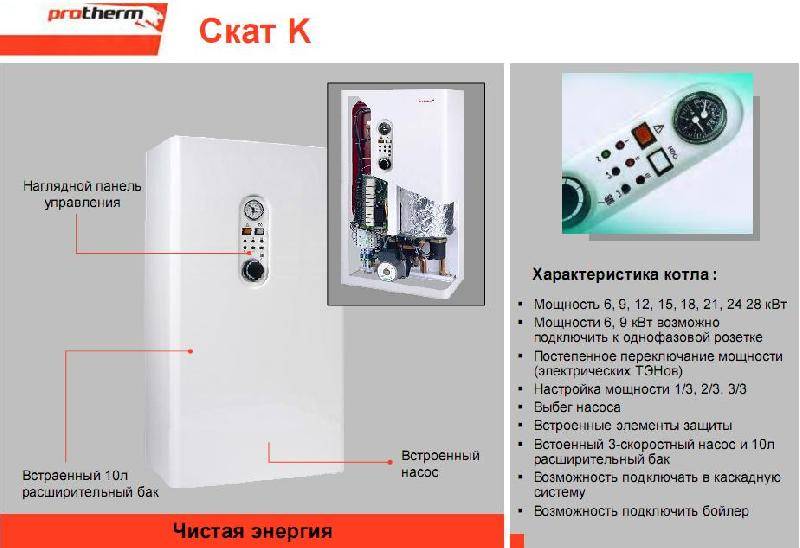

Широкий модельный ряд

Самые маломощные котлы 6КНаименьшей мощностью в 6 кВт, обладает серия электро-котлов Protherm Скат 6К. Единственным исключением из этой линейки составляют отопительные электрические котлы Protherm Скат 6 KR 13 с номинальной мощностью в 23 кВт. Эта модель нагревателя способна работать от бытовых сетей с напряжением в 220Вт и от промышленных с напряжением в 380Вт.

Независимо от модели оборудование оснащается возможностью подключения внешнего накопительного резервуара необходимого для обеспечения системы ГВС. При подключенном бойлере даже маломощный котел способен обеспечить объем воды 15 л/мин.

Регулирование мощности обогреватели и соответственно температуры воды производится плавно при отключении сразу нескольких ТЭНов, срабатывающая автоматика отключает группы последовательно, обеспечивая плавное понижение температуры, избегая резких термических ударов в резервуаре нагрева. Котел электрический Protherm Скат 6К комплектуются встроенным циркуляционным насосом, обеспечивая возможность работы в открытых и закрытых отопительных системах.

Протерм 9К Следующим по мощностным показателям идет котел электрический Protherm 9к Скат. Как и другое оборудование этой серии, он предназначен для нагрева теплоносителя в системе отопления.

Для компенсации давления, образующегося в результате расширения теплоносителя при нагреве, в схеме котла предусмотрен расширительный бак объемом до 7литров. Максимальная мощность оборудования достигает 9 кВт и регулируется модульно. Как и другое электрическое оборудование этого уровня, отопительный настенный электрический котел Протерм Скат 9 требует грамотного заземления.

Скат 12КЭлектро-котлы мощностью в 12кВт объединены в группу оборудования, маркированную Protherm Скат 12K. Они оснащаются системами безопасности, оберегающими само котельное оборудования и его пользователей. Система безопасности состоит из:

  1. Датчик давления теплоносителя в отопительной системе, автоматически отключающий котел в случаи падения значений ниже 0,8 атм.

Система отключающая котел в случаи перегрева, автоматически срабатывает при достижении температуры в +100˚С. Плавное отключение ТЭНов, в процессе регулирования температуры. Во время аварийного отключения, например, при прерывании подачи электроэнергии, микропроцессор в котле запоминает текущие настройки и в момент возобновлении подачи автоматически запускается, сохраняя запрограммированные ранее параметры.

Скат 12К Protherm предназначен для эффективного обогрева помещений площадью не превышающих 120 кв.м.

Наиболее мощные электрические котлы 14, 18 и 24 кВтБолее мощные модели электрокотлов Protherm Скат 14K и 18К обладающие мощностью в 14 и 18 кВт соответственно. Стальной теплообменник обеспечивает длительные эксплуатационные сроки, учитывая хорошие показатели противостояния нержавеющей стали к различным коррозийным процессам.

Регулировка мощности электрических Тэнов происходит, ступенчато добавляя или понижая мощность на 6 кВт, с небольшой задержкой между ступенями регулировки, для плавного изменения нагрева. Соединительные патрубки и контактные клеммы в электрическом котле Protherm Скат18К расположены на нижней плоскости устройства. Это позволяет монтировать котел в проемах небольшого размера без необходимости бокового доступа к оборудованию.

Настенный электрический котел Protherm Скат 24К мощностью до 24 кВт способен обеспечивать большим объемом горячей воды. Система плавного пуска котла предусматривает работу оборудования на минимальной мощности некоторое время после запуска.

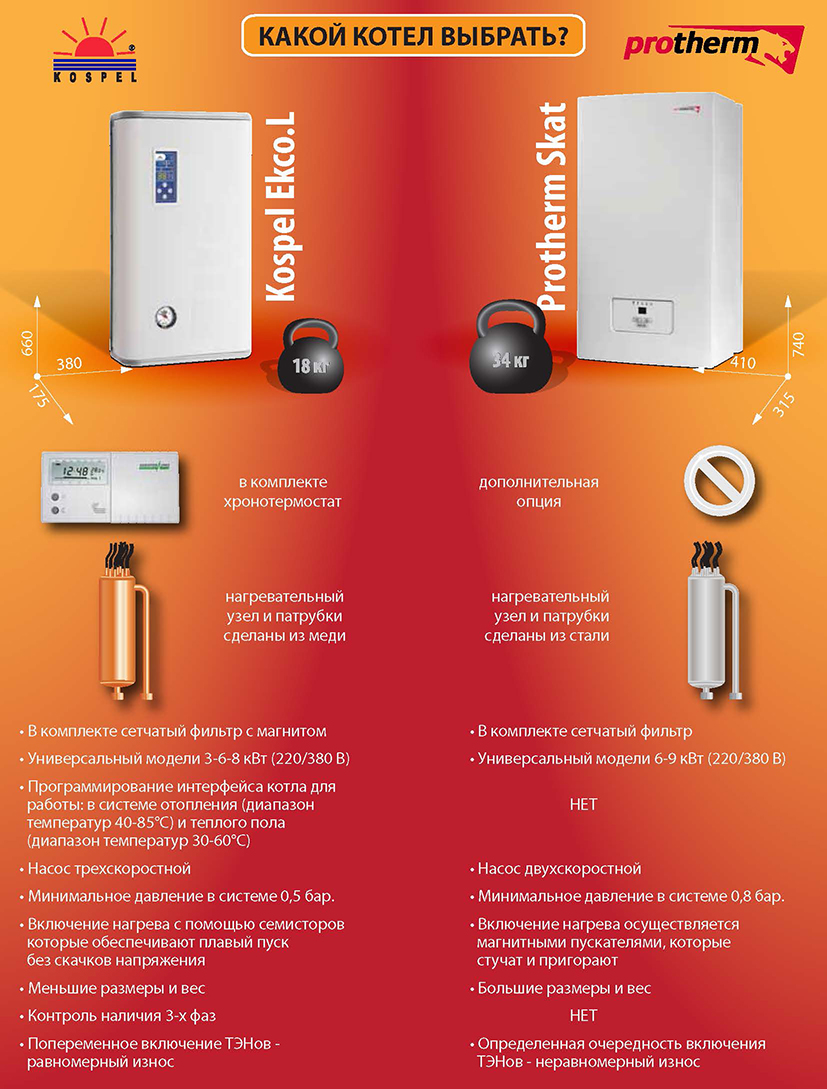

Преимущества и недостатки

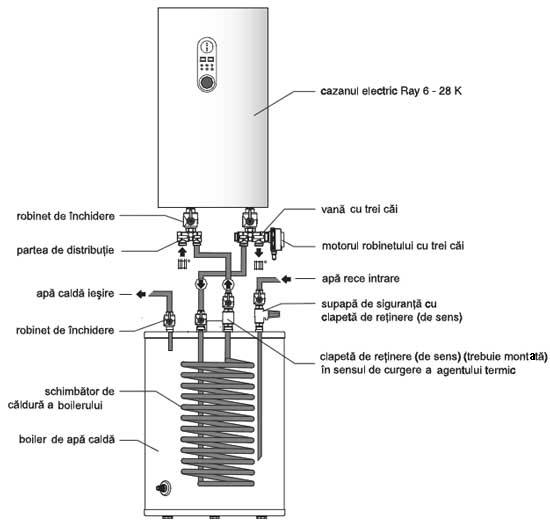

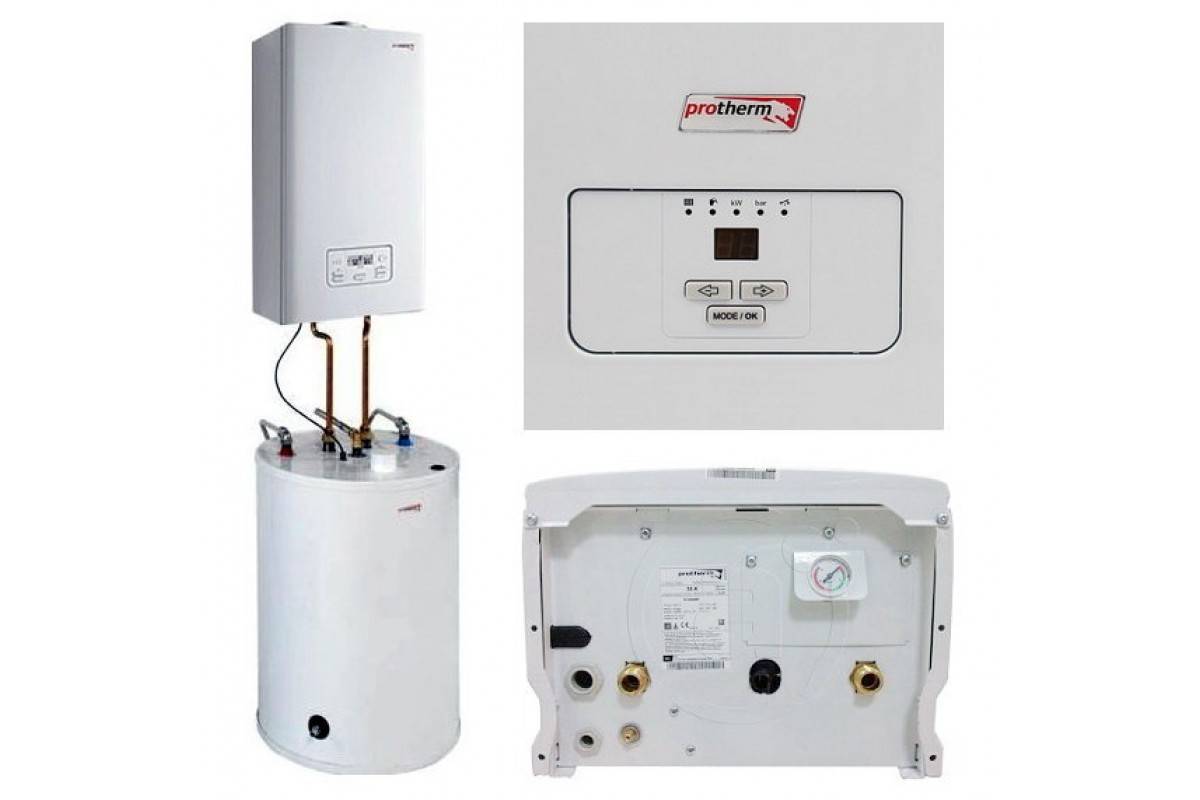

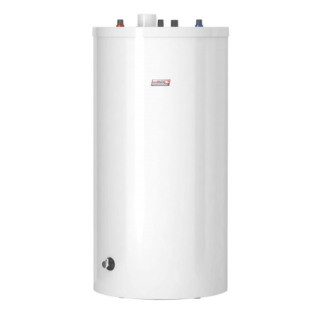

Для одноконтурного котла подключают бойлер на горячую воду

Электрокотел Скат 12 кВт Protherm и остальные модификации этой марки имеют достоинства и недостатки. К достоинствам относят:

  • большой выбор моделей по мощности;
  • надежная система безопасности;
  • КПД 99,5 %;
  • качественная сборка элементов;
  • современный дизайн;
  • возможность присоединения дополнительного оборудования;
  • надежность при эксплуатации.

Среди недостатков отметим следующее:

  • нет моделей с бойлером для нагрева воды для бытового потребления;
  • отсутствие термостата в комплекте;
  • недопустимо использовать незамерзающие жидкости в качестве теплоносителя.

Недостатки не являются существенными, их можно не учитывать в соответствии с положительными качествами.

Установка котлов Протерм Скат в каскад

В случае, если для отопления дома недостаточно котла мощностью 28 кВт, есть возможность установить Скаты в каскад, для увеличения покрытия площади обогрева. При соединении двух котлов в каскад, управление вторым котлом осуществляется с помощью комнатного терморегулятора, который подключается к первому котлу. Данная схема будет выглядеть следующим образом:

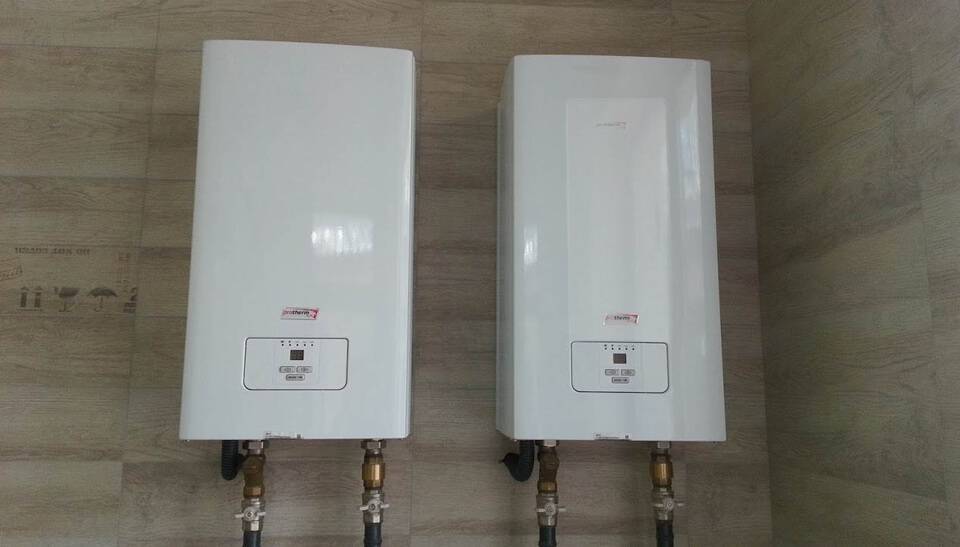

Каскадное подключение котлов Протерм Скат

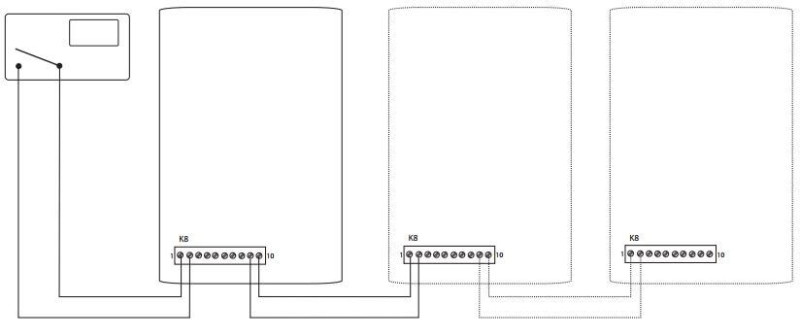

Контакты комнатного терморегулятора присоединяются к клеммам 1 и 2, находящимся на коннекторе К8 основного котла, а клеммы основной котла 9 и 10 подключаются к клеммам 1 и 2 к ведомого котла.

Обзор модельного ряда

«Пантера»

Настенный аппарат – компактный, не займет много места. До 2015 г. выпускали с 1 и 2-мя контурами, обычные и конденсационные, с открытой и закрытой топкой. В классической серии – модели по 25 и 30 кВт. Производительность – 14 л/мин. КПД – 93%. Обновленная серия выпускается в большем диапазоне мощностей – от 12 000 до 35 000 Вт. Производительность – почти 17 л/мин. Новая серия получила более мощную гидравлическую группу и усовершенствованную систему безопасности.

«Пантеры» — мощные и безопасные устройства, которые мало шумят и просты в управлении. Благодаря системе «Комфорт», отвечающей за скорость подогрева воды, пользование ГВС становится максимально удобным. Есть еще новинка, которая упрощает управление  – коммуникационная шина «eBUS», вмонтированная в экран. Это оборудование среднего класса. Стоимость – 45-66 000 рублей. Сколько стоит та или иная модель, зависит от мощности. Серия относится к бюджетным версиям. «Пантеры» выпускаются в трех модификациях:

  • 24 KOV – открытая топка.
  • 24 KTV и 28 KTV – закрытая камера.

Характеристики Panther 25 KTV:

  • Вес 37 кг.
  • 24 600 Вт.
  • КПД – 92,8%.
  • Расход газа – 2,8 м куб/ч
  • Отапливает площадь до 184 м².

«Гепард»

Серия представлена новыми и старыми модификациями. Раньше выпускали аппараты 11 000 и 23 000 Вт, нагревающие ГВС со скоростью 11 л/мин. У них высокий КПД – около 93%. Предлагаются атмосферные и турбированные версии стоимостью примерно 40 000 рублей.

Мощность новых «Гепардов» -12 000-23 000 Вт. Скорость нагрева воды в ГВС – 11,4 л/мин. Стоимость – до 42 000 рублей. Отличительная черта – меньше шумят, чем их предшественники. Повышенная надежность гидроблока, усиленная подсветка дисплея и быстрый нагрев воды – достаточно двух секунд, чтобы из крана потекла горячая вода. Двухконтурный «Гепард» — представитель среднего класса. Его минус – небольшая функциональность. От того и невысокая цена. Плюсы – бюджетность и компактность.

«Ягуар»

Недорогой двухконтурный аппарат. Навесной тип. Мощностной ряд – 11 000-24 000 Вт. Температура стабилизируется благодаря модулирующей горелке. Техника для частных домов и квартир. Совместимы с «теплыми полами». Стоимость – 33-36 000 рублей. Для примера – технические характеристики Ягуар 11 JTV:

  • 29,5 кг.
  • Расход газа 1,39 куб. м/час
  • 10 500 – 12 000 Вт.
  • Закрытый тип камеры.
  • Автоподжиг.
  • Производительность ГВС -10,7 л/мин.

«Рысь»

Производитель предлагает две модификации:

  • Конвекционный. Два контура. 11,24, 27 кВт. Цена – 40 000 рублей.
  • Конденсационный. Одноконтурный иди двухконтурный. 12-30 кВт. 61-64 000 рублей.

Отличительная черта «Рысь» — небольшие размеры. Для примера – параметры Рысь 24:

  • Габариты (В/Ш/Г) — 700/410/280 мм.
  • Вес – 30,5 кг.
  • 24 000 Вт.
  • Расширительная емкость – 7 л.

Конвекционные аппараты «Рысь» сняты с продаж, поэтому их редко встретишь в магазинах. Но можно купить аналоги конденсационного типа – их КПД выше примерно на 10 %.

 «Медведь»

Серия объединяет сразу несколько линеек Protherm:

  • Медведь PLO. Чугунный теплообменник. 17-49 кВт.
  • Медведь KLZ/KLZ17 – 17-45 кВт. Накопительный бойлер на 90 л. Чугун.
  • Медведь TLO – энергонезависимые аппараты. Напольный тип. 18-45 кВт. Теплообменник из чугуна. Можно подключить бойлер косвенного нагрева.
  • Медведь KLOM/KLOM17 – мощность газовых котлов варьируется от 17 до 45 кВт. Чугун. Модулирующая горелка.

Стоимость 50-150 000 рублей. KLOM17 – новинка 2017 г. В них предусмотрена поддержка шины eBus – для обеспечения дистанционного управления. Характеристики модификации Медведь 30 Клом:

  • 26 000 Вт.
  • 92% КПД.
  • Расход газа – 3 м куб/ч.
  • 110 кг.

«Волк»

Без подключения к электросети. Открытая топка – продукты сгорания удаляются по обычному дымоходу. Простые и недорогие модели стоимостью 17-19 000 рублей. Технические параметры и особенности конструкции Волк 16 KSO:

  • Напольный тип. Один контур.
  • 46,5 кг.
  • 16 000 Вт.
  • 92,5%.
  • Номинальное давление газа -13 мБар.
  • Энергонезависимый.

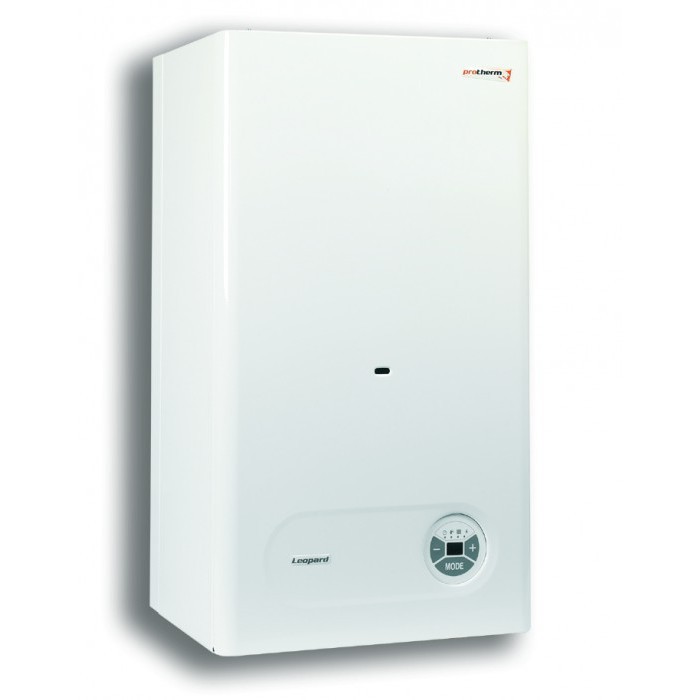

«Леопард»

Модель Леопард 24 BTV. Два контура. Настенная установка. Закрытая топка. Горелка с модуляцией пламени. Имеется автоподжиг. Параметры:

  • Теплопроизводительность (мин/макс) – 8 900/22 300 кВт.
  • КПД – 90%.
  • 33 кг.
  • Максимальное давление 3 Бар.
  • Габариты (Ш/Г/В) — 410/320 /740 мм.

«Бизон»

Универсальная серия. Могут работать на разном топливе – газе, мазуте, дизтопливе. Чугунные теплообменники. До 80 000 рублей.

Типы

Существуют различные модификации напольных котлов Protherm:

  • Одноконтурные. Способны только производить нагрев ОВ для отопительного контура. Большинство моделей имеет возможность присоединения внешнего бойлера для подготовки горячей воды.
  • Двухконтурные. Производят одновременно нагрев теплоносителя и подготовку горячей воды (ГВС) в проточном режиме.

Кроме того, имеются модели с открытой (атмосферной) или закрытой (турбированной) горелкой. Атмосферные конструкции используют естественную тягу для вывода дымовых газов.

Турбированные котлы используют для подачи воздуха и создания тяги специальные вентиляторы.

ОБРАТИТЕ ВНИМАНИЕ!

Существующие двухконтурные модели напольных котлов производят подготовку горячей воды в проточном режиме, поэтому для обеспечения большого количества точек водоразбора они не годятся. В таких случаях следует использовать одноконтурные модели в связке с бойлером.

2

Заполнение системы и удаление пробок

После установки и отлаживания газового оборудования сразу включать его нельзя. Прежде чем включить котёл газовый, систему требуется заполнить водой. Чтобы это сделать, потребуется:

  1. 1. Открыть кран, располагающийся в нижней части котла рядом с патрубком для подключения холодной воды.
  2. 2. Дождаться, пока система заполнится водой. Происходит это медленно и требует определённого количества времени. В процессе необходимо контролировать уровень давления. Для этого нужно воспользоваться манометром.
  3. 3. По достижении отметки 1,5−2 атм закрыть кран.

Во время наполнения внутри системы могут образовываться воздушные пробки. Чтобы не допустить их возникновения, процедуру следует проводить при положительной температуре. В холодное время года помещение, где располагается котёл, требуется предварительно прогреть.

Даже если все условия по предотвращению пробок были соблюдены, обязательно нужно удалить воздух из системы, используя специально предусмотренные для этой цели воздухоотводчики, находящиеся в верхнем штуцере радиаторов. В зависимости от конструкции батарей это могут быть краны Маевского либо автоматические клапаны.

Чтобы выпустить воздух через кран, потребуется открутить его при помощи монтажного ключа, предварительно подставив под него ёмкость для воды. Воздух вперемежку с водой начнёт выходить из радиатора. Спустя около 5−7 минут, когда из крана польётся ровная струйка воды, его следует закрыть.

Аналогичную процедуру надо проделать со всеми радиаторами, подключёнными к системе отопления. Затем делаются повторные замеры давления и открывается водопроводный кран. Показатели манометра могут немного превышать среднее значение, но не должны достигать максимума. Иначе, когда вода начнёт греться после включения котла, давление станет предельно высоким и отопительная система выйдет из строя. При наличии автоматических клапанов особых усилий прилагать не придётся. Нужно лишь подождать некоторое время, пока воздух выйдет из магистрали.

Какой лучше настенный газовый котёл отопления: описание агрегатов

Особенности установки

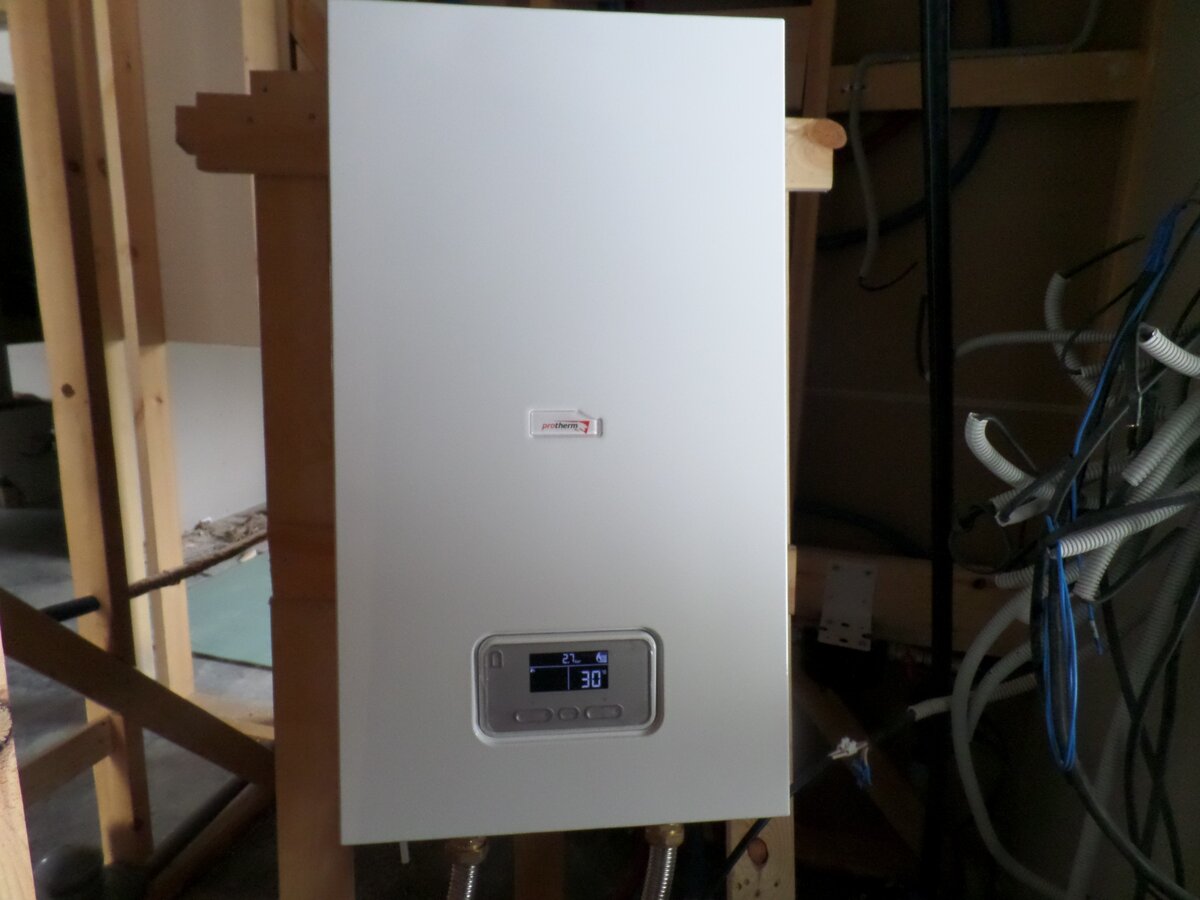

Котлы Протерм Скат 9 кВт поставляются со всеми необходимыми крепежами и элементами. Помимо этого в комплект входит инструкция, где поэтапно описан процесс подключения и настройки агрегата. Стоит отметить, что модели, которые отличаются по мощности, имеют совершенно одинаковый принцип установки, эксплуатации, а также настройки. Перед монтажом отопительного оборудования Протерм Скат необходимо согласовать все работы с электрораспределительными службами.

Электрокотлы Протерм Скат с мощностью 9 кВт можно подключать к обычно электросети в 220В. Установка такого отопительного оборудования осуществляется при помощи крепежной планки. Такой агрегат не имеет определенных ограничений по выбору места монтажа. Конечно, есть некоторые требования – необходимо свободный доступ для сервиса, обслуживания, настройки и ремонта отопительного оборудования.

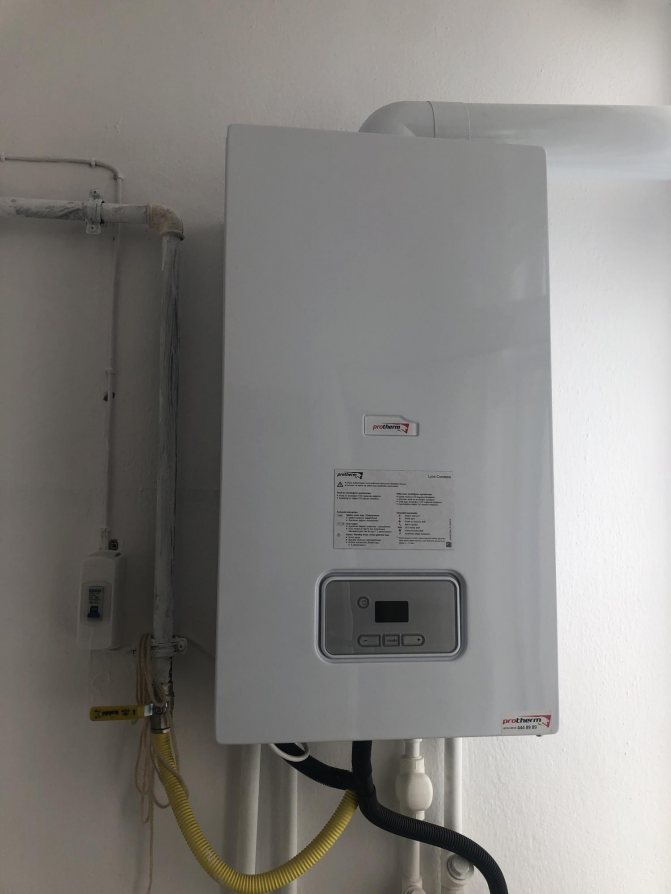

Как устанавливать

Электрокотел Протерм Скат подключается к системе труб при помощи патрубков. Подключение отопительного прибора осуществляется так, чтобы теплоноситель при возникновении сбоев в процессе эксплуатации можно было беспрепятственно слить, не затрагивая при этом всей системы. Дополнительные вентили позволяют наполнить систему теплоносителем и слить его. также, чтобы исключить в холодные период замерзание воды в домах с сезонным проживанием, специалисты рекомендуют до понижения температур удалить теплоноситель полностью из системы.

Котел Протерм Скат подключается к электросети через силовую линию, подведенную отдельно. Подсоединяется сетевой кабель к клеммам, которые располагаются в нижнем углу корпуса. Необходимо тщательно затянуть все винты на разъемах. Котел с мощностью 9 кВт можно подключить к однофазной сети.

Характеристики — Протерм Ягуар

Протерм Ягуар 11Протерм Ягуар 24
Максимальная тепловая производительность в режиме отопления11 кВт23,5 кВт
Количество контуровДвухконтурный (Отопление и ГВС)
Максимальная тепловая производительность в режиме ГВС23,5 кВт23,5 кВт
Минимальная тепловая нагрузка9,2 кВт9,2 кВт
КПД при 100% нагрузке (80/60°C)88.2%93%
КПД при 30% нагрузке (47°C)90.2%90.2%
Давление природного газа на входе13-20 мбар
Размер сопла горелки (природный/сжиженный газ)1,30/0,79 мм
Максимальная температура на линии отопления85°С
Объем расширительного бака7 литров
Вес29,5 кг

В данной таблице отображена наиболее популярная информация о котле, более детальное описание прикреплено в файле ниже. » Скачать спецификацию и подробные характеристики на котел Протерм Ягуар

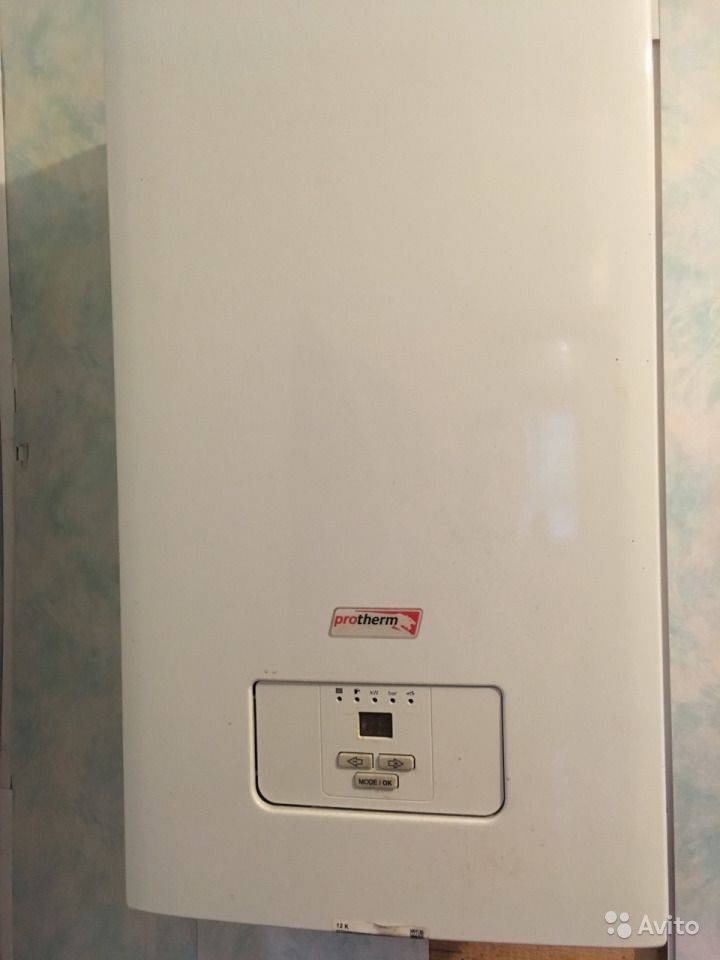

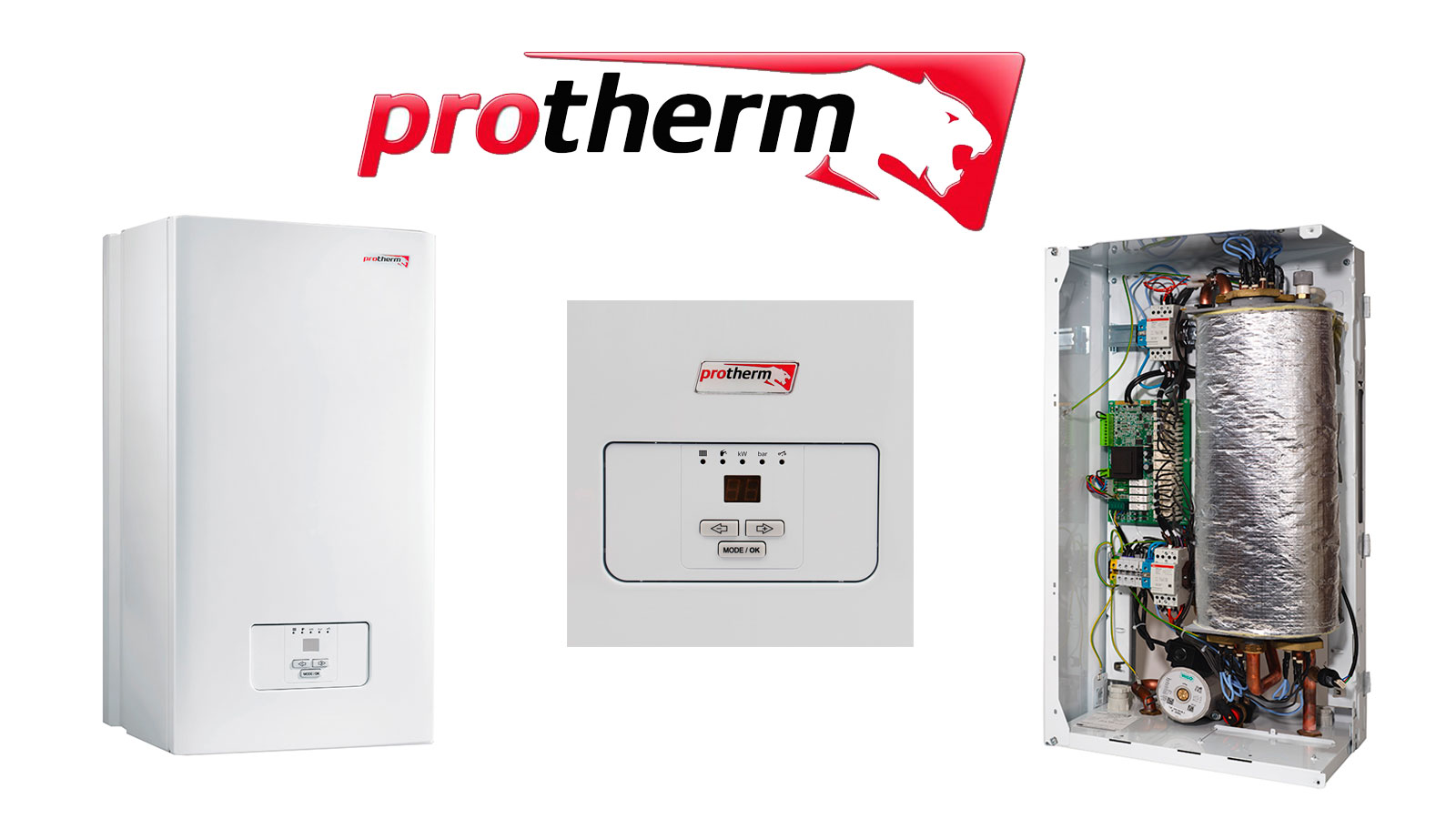

Электрокотлы отопления Protherm и их особенности

Ассортимент устройств, работающих на электрическом топливе, представлен линейкой «Скат». Модель разработана для отопления квартиры, частного дома, дачи или небольшого офиса – одним словом, любого помещения, где имеется возможность подключить прибор к электросети. Такой котел можно использовать не только как основной, но и как резервный источник тепла, который выручит в случае перебоев в снабжении топливом или неисправности основного (твердотопливного, газового или дизельного) устройства.

Одним из важнейших преимуществ этой продукции является цена электрокотла Protherm. Вам не потребуется несколько лет копить деньги на его приобретение или брать кредит в банке и платить за него огромные проценты. За вполне доступную плату вы получаете удобный и надежный отопительный прибор с гарантийным сроком 2 года.

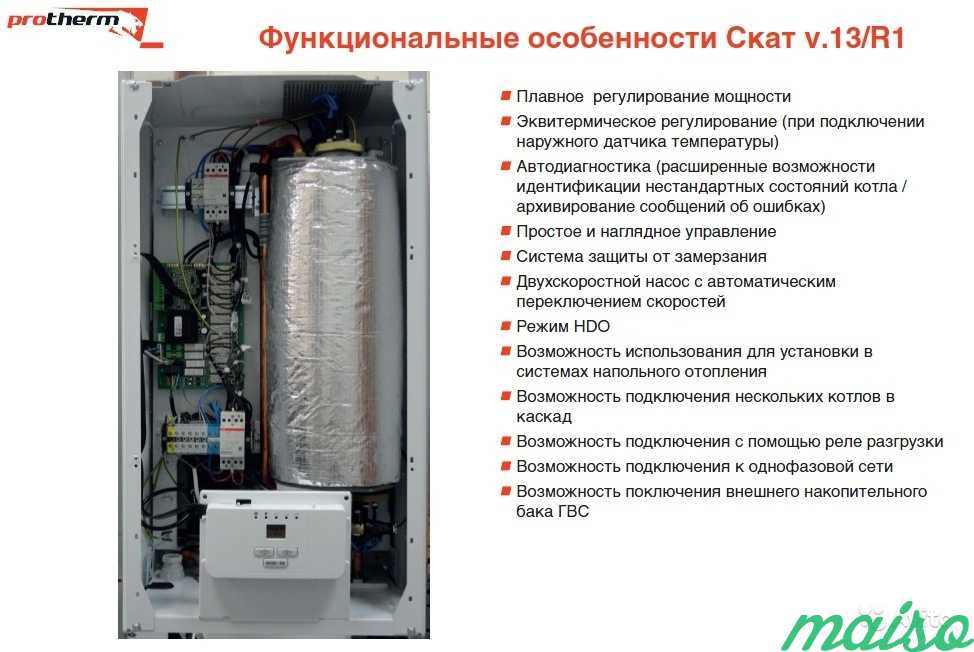

К многочисленным достоинствам предлагаемых устройств относятся:

  • наличие в линейке «Скат» восьми модификаций с различной номинальной мощностью – от 6 до 28 кВт. Приборы, имеющие мощность 6 и 9 кВт могут работать от сети напряжением 220 или 380V. Более мощным устройствам требуется напряжение 380V;
  • котел на электричестве Protherm оборудован ступенчатым переключателем мощности с максимальным шагом до 7 кВт. Чтобы избежать слишком резких скачков мощности, предусмотрена задержка её переключения на некоторый интервал времени;
  • очень высокий коэффициент полезного действия – 99,5 %. Он достигается благодаря усовершенствованной конструкции, а также за счет уникальных свойств электрического топлива, которое не дает никаких отходов. Поэтому отсутствуют потери произведенного тепла с удаляемыми продуктами сгорания, в то время как приборам, работающим на углеводородных видах топлива, избавиться от таких потерь полностью не удается;

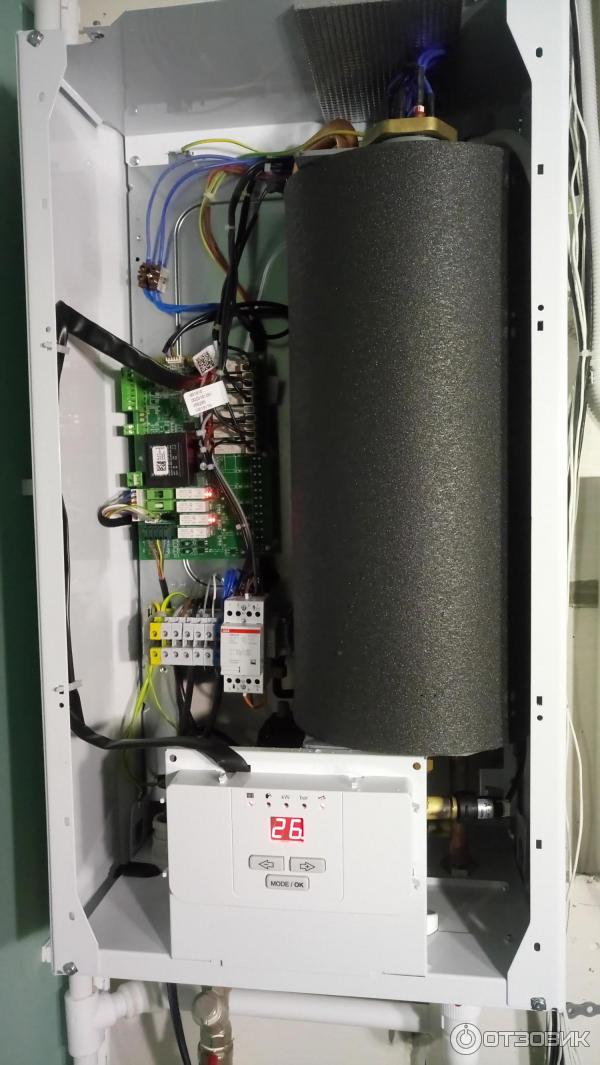

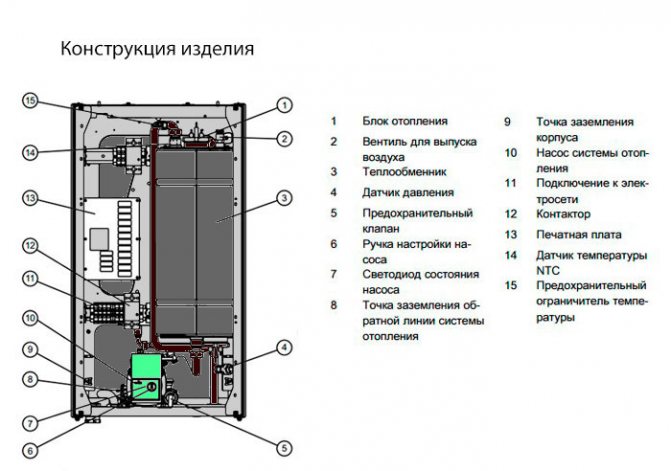

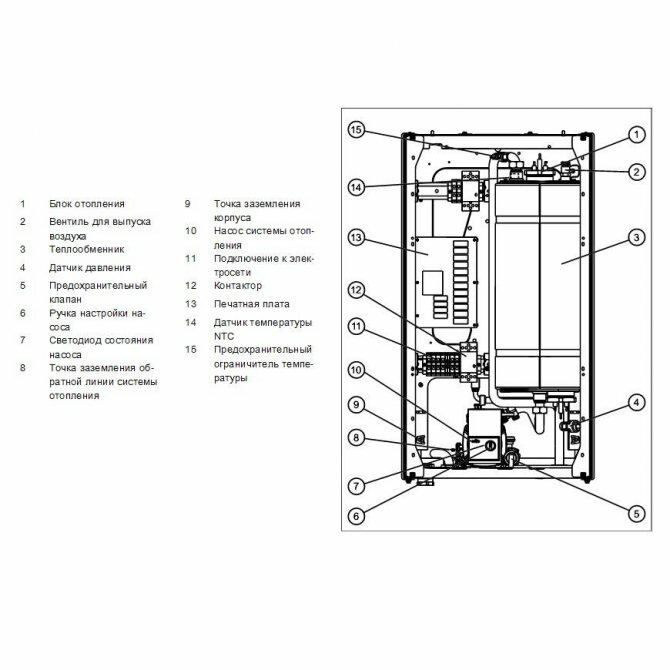

  • электрокотел для отопления Protherm оснащается, кроме нагревательного элемента и теплообменника, также расширительным мембранным баком (его емкость – 7 л), циркуляционным насосом с автоматическим воздухоотводчиком и электронным блоком управления. Имеется термостат для защиты от перегрева и датчик протока теплоносителя;

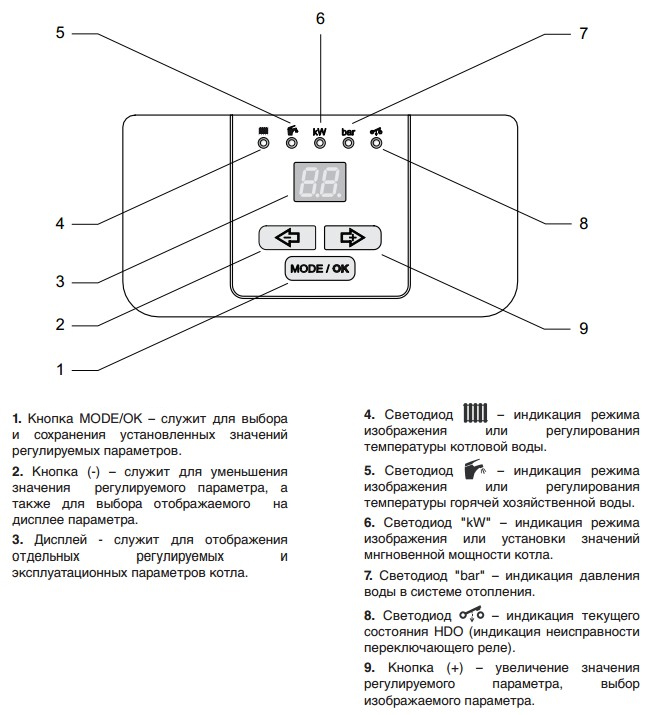

  • для управления функциями в конструкцию прибора включается автоматический электронный блок с жидкокристаллическим дисплеем. Интерфейс данного устройства интуитивно понятен, поэтому никаких специальных теоретических знаний или обучения практическим навыкам для пользования данным отопительным прибором не требуется;
  • купить электрический котел Protherm можно вместе с комнатным регулятором температуры, источником питания для которого служат обычные батарейки. Он подключается с помощью провода к блоку управления отопительным устройством и помогает постоянно поддерживать в доме тепловой комфорт. Изготовитель предлагает несколько вариантов регуляторов, которые адаптированы к выпускаемым моделям. Среди них есть устройства с функцией модуляции, а также с возможностью программирования режима отопления на сутки или на неделю. Предусмотрена также программа защиты прибора от замерзания;
  • в серию отопительных устройств «Скат» входят только одноконтурные модели, предназначенные для отопления. Для организации горячего водоснабжения в конструкции имеется возможность подключения накопительного косвенного бойлера. Скорость нагрева воды составляет около 15,3 л/мин;
  • компактные настенные электрические котлы Protherm занимают совсем немного места, поэтому они удобны даже для маленькой дачи. Для экономии полезной площади бойлер можно поставить под котлом или выбрать модель, которая навешивается на стену рядом с ним. Предприятие выпускает водонагреватели различного объема, дизайн которых выполнен в одном стиле с отопительными приборами. Корпус бойлера может иметь цилиндрическую или прямоугольную форму;
  • с предлагаемыми отопительными приборами можно использовать погодозависимую автоматику (конечно, цены на электрокотлы Protherm с уличными датчиками и интеллектуальной системой управления будут чуть выше). Микропроцессор, в который поступает информация от датчиков, выполняет гибкую регулировку режима отопления соответственно «капризам» погоды. Это позволяет владельцу сэкономить значительные средства, так как электричество не расходуется понапрасну.

Особенности электрокотлов Протерм

Устанавливая в своем домовладении такой электрический агрегат, вы делаете отличный выбор. Чем покупать оборудование от сомнительных брендов, лучше немного переплатить и взять действительно стоящую вещь от известного производителя – от качества используемого котла зависит работоспособность всей системы. Тем более что компания Protherm обладает большим опытом в области выпуска электрического отопительного оборудования.

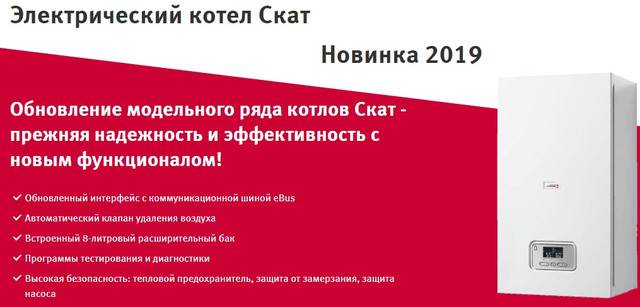

Существует только один модельный ряд — Скат.

Обогрев жилья, не подключенного к газовым магистралям, это всегда большая проблема. Существующие на рынке электрические котлы обладают либо высокой стоимостью, либо не могут похвастаться достаточным функционалом

В этом случае всегда обращаешь внимание на малогабаритные и аккуратные газовые модели, работающие в автоматическом режиме и не загромождающие пространство. Компания Protherm готова предложить владельцам загородного жилья аналогичные решения, но работающие от электрической сети

Электрические котлы Protherm – это уникальное решение, обладающее должной экономичностью. Они устанавливаются как в жилых, так и в нежилых здания, исправно генерируя тепло. Представлены единым модельным рядом под названием Скат – на выбор покупателей имеются образцы с тепловой мощностью от 6 до 28 кВт. Благодаря этому могут обогревать помещения площадью до 280 кв. м.

  • Простое одноконтурное исполнение – если вы любите простое и надежное оборудование, вам обязательно понравится продукция указанного бренда;
  • Широкий диапазон мощности – есть возможность выбрать аппарат, подходящий по мощности и по своей цене;
  • Высокий КПД – эффективность, по словам производителя, составляет 99,5%. Это означает, что практически вся затраченная электроэнергия превращается в тепло, без существенных потерь;
  • Абсолютно бесшумная работа – даже если оборудование будет стоять в спальне, оно не помешает как следует выспаться;
  • Наличие точной регулировки температуры – создайте в своем доме комфортную и уютную атмосферу;
  • Наличие универсальных моделей – они могут работать от однофазных и трехфазных сетей с напряжением 220 или 380 В;
  • Легкий монтаж – вы сможете справиться с установкой самостоятельно, не прибегая к помощи специалистов.

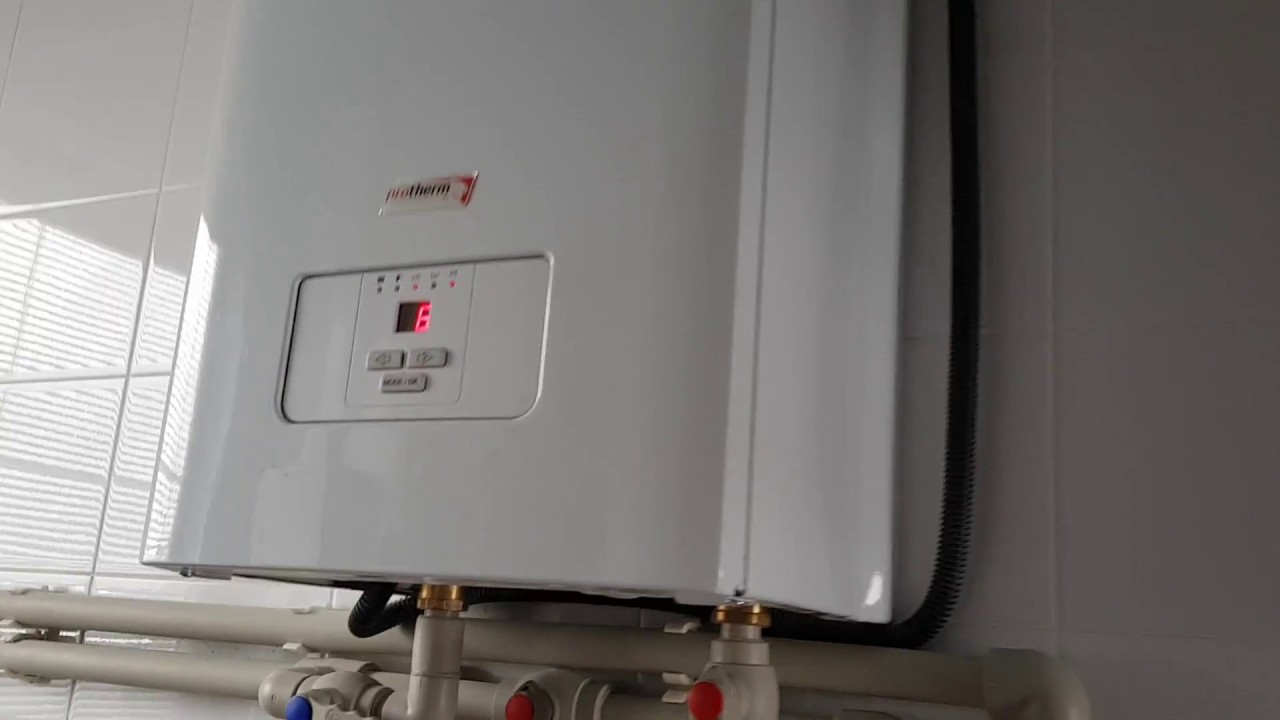

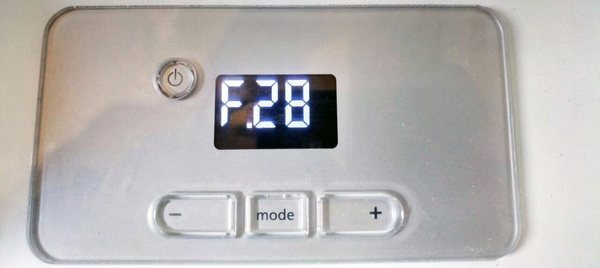

Система самодиагностики определяет ошибки и выводит их на монитор

Котлы Протерм оборудованы автоматикой, реагирующей на неисправности. Данные об этом отражаются на дисплее, каждая ошибка имеет свой код. Расшифровка:

  • F00, F10, F13, F19 — неисправность датчика температуры;
  • F20 — не работает аварийный датчик температуры или тепловой предохранитель;
  • F22 — наличие воздуха в системе или низкое давление воды;
  • F41 и F55 — заедание реле или контактора;
  • F63 — нет связи с EEPROM;
  • F73 и F74 — сбой в работе датчика воды;
  • F73 и F74 — замерзание воды в котле или бойлере.

При выходе из строя датчиков и указателей нужно заменить или проверить их присоединение к кабельной линии.

Если на дисплее появляется ошибка о «сухом» старте котла, регулируют подачу воды открытием вентиля, повышают давление в системе. При образовании завоздушенности в трубах, сливают воду из них до выхода воздуха.

При залипании контактов датчиков, устранить это можно попеременным включением/выключением кнопки. Если ошибка не удаляется, возможно, данные о ней сохранились в памяти системы. Нужно сбросить настройки до заводских.

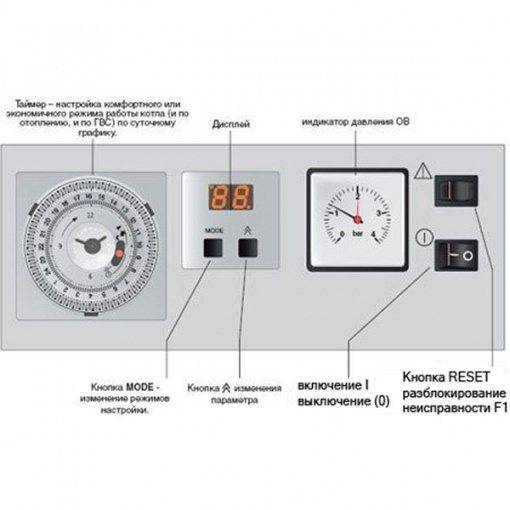

Настройка газового котла Протерм Медведь

Напольный газовый котел Протерм Медведь имеет простую конструкцию. В продаже есть модели, которые могут дать только отопление, а есть и те, что производят горячую воду. В зависимости от характеристик, настройку газового котла Протерм Медведь производят следующим образом:

  1. Температура ГВС – нажимают кнопку MODE, начнет мигать лампочка в левом верхнем углу, а в правом нижнем будет гореть другой диод. При помощи кнопки с изображением двух стрелок, направленных вверх, устанавливают необходимую температуру в бойлере в диапазоне 40-70ºC. Подтверждают выбранную температуру нажатием кнопки MODE.
  2. Температура теплоносителя – в режиме установки температуры отопления лампочка мигает в левом верхнем углу. С помощью кнопки с двумя стрелками, направленными вверх, устанавливают необходимую температуру теплоносителя в диапазоне 45-85ºC. Для активации выбранного значения нажимают кнопку MODE.

В перечне температур есть параметр —. При его выборе газовый котел переходит на работу в летнем режиме, когда отопление отключено, а режим горячего водоснабжения работает.

При подключении к котлу эквитермического регулятора температуры проводят дополнительные настройки.

Преимущества отопительных котлов Протерм Скат

Электрокотлы PROTHERM Скат стали хорошей альтернативой газовому оборудованию, быстро набирающему популярность. Они идеальны для эксплуатации там, где еще не прошла газификация. Безусловно, такой выбор хорошо подходит для загородных дачных домиков с сезонным или периодическим проживанием.

Среди основных отличительных особенностей котлов Скат нельзя не отметить следующие:

  • Простота монтажа. В комплект поставки котла Протерм Скат входит подробная инструкция, не только описывающая настройки оборудования, но и дающая рекомендации по монтажу и вводу агрегата в эксплуатацию.
  • Хороший КПД. По этому показателю электрокотлы не уступают другому популярному отопительному оборудованию, в том числе и газовому.
  • Простота настройки и эксплуатации, а также минимальный сервис.
  • Точная регулировка температурных показателей.
  • Экологичность.
  • Отсутствие необходимости подключения к газовой сети и потребности в дымоходе.

За время своего существования на рынке котлы Протерм Скат заслужили репутацию самого безопасного и экономичного отопительного электрооборудования.

Основные неисправности

Все возможные неисправности немедленно определяются системой датчиков и выводятся на дисплей в виде буквенно-числового кода.

Ошибки агрегатоввозникают по разным причинам, среди которых присутствуют:

  • Обрыв или короткое замыкание того или иного датчика.
  • Отсутствие пламени.
  • Отсутствие воды.
  • Остановка вывода дыма.
  • Отказ циркуляционного насоса.
  • Остановка вентилятора и т.д.

Большинство ошибок вызывают немедленную блокировку котла по соображениям безопасности. Возможны ситуации, когда в доме никого нет, отреагировать оперативно на появление сигналов некому.

ОБРАТИТЕ ВНИМАНИЕ!

Поэтому система безопасности производит экстренную блокировку, которую сбрасывает владелец при перезапуске. Полный перечень кодов ошибок имеется в руководстве пользователя.

Он представляет собой довольно протяженный список, приводить который целиком нет смысла.

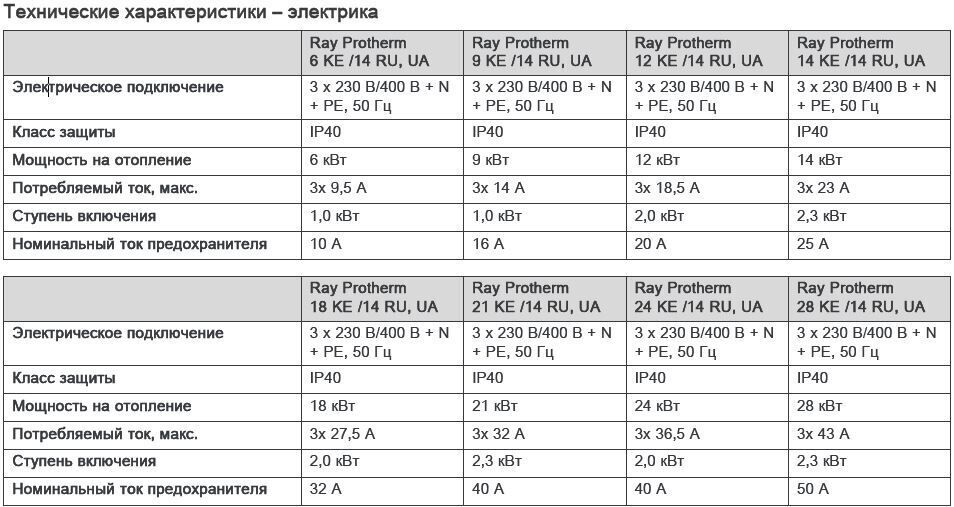

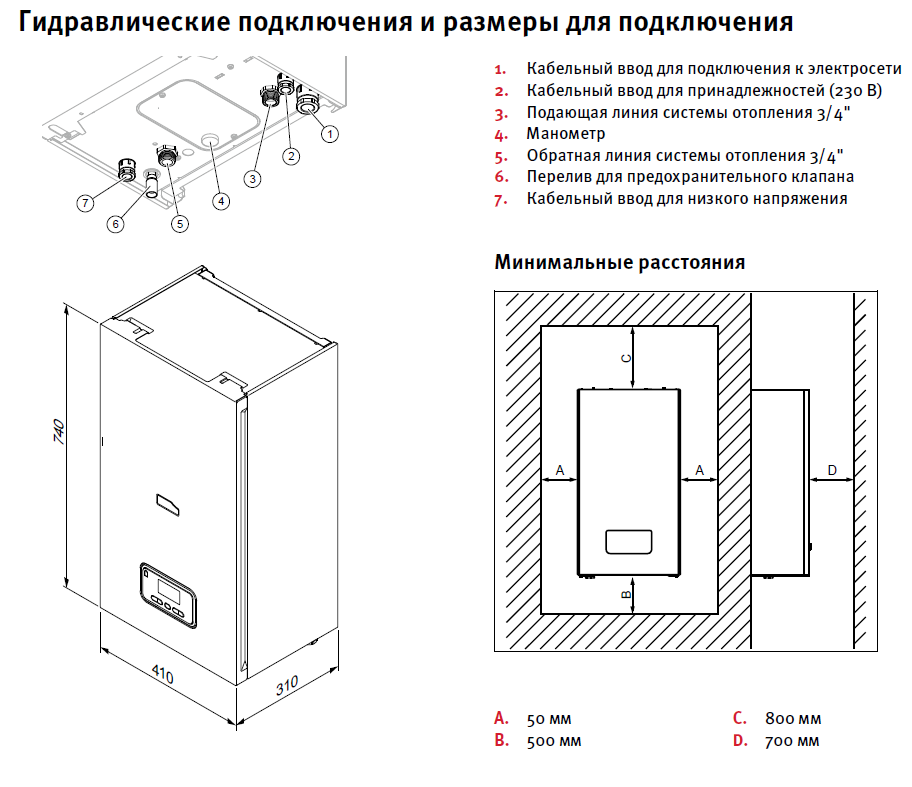

Технические характеристики электрических котлов Протерм Скат

В основном продукция этой компании — это котлы модели «Протерм Скат» различной мощности. Все они обладают схожими техническими характеристиками. Габаритные размеры составляют: высота — 74 см, ширина — 41 см, глубина — 31 см. Работают аппарат, как от трехфазных, так и однофазных сетей. Наибольшая допустимая сила тока в них 50 ампер. Наибольшее давление в системе — до трех атмосфер, температура теплоносителя около 85 градусов.

Важно! При подключении отопительных систем к сети нужно учитывать их потребляемую мощность и использовать подходящие провода. Это убережет их от плавления и перегорания, увеличив срок эксплуатации и обеспечив безопасность

Особенности котлов «Протерм»

Чтобы эксплуатация словацкого газового оборудования Protherm была комфортной, необходимо его правильно подключить и настроить. Ежегодно нужно проводить техническое обслуживание, подробнее об этом расскажет инструкция, прилагаемая к каждой единице техники. В комплекте также идет технический паспорт и схема подключения. Основные конкуренты – чешские котлы THERMONA, они сопоставимы со словацким брендом в вопросах цены и функционала.

Одноконтурные версии отапливают площади до 350 м². Двухконтурные пользуются большим спросом – их можно ставить в квартирах. Все модели имеют циркуляционный насос. Настенные версии могут быть с любым типом камеры (кроме «Ягуаров» — они с закрытой топкой). В моделях турбо для дымоудаления ставится стандартный коаксиальный дымоход 60/100 мм – его нужно приобрести дополнительно.

Отличительные особенности электрокотлов Протерм

Благодаря техническим характеристикам данных агрегатов, вы можете полностью отключить отопление дома, что особенно целесообразно в летний период или при сезонном проживании в загородном доме. Можете установить комнатный термостат, при помощи которого будете осуществлять контроль и регулировку температуры в помещении, включая и выключая котел при необходимости. Еще одна важная отличительная особенность данных агрегатов — это высокая экономичность.

Электрический котел Protherm может устанавливаться как в жилых, так и в нежилых зданиях, он хорошо генерируют тепловую энергию.

Все они представлены единым модельным рядом под названием Скат с тепловой мощностью от 6 до 28 кВт. За счет этого электрический котел Protherm Скат способен отапливать помещения, площадь которых составляет до 280 м².

Установка котлов Протерм Скат в каскад

В случае, если для отопления дома недостаточно котла мощностью 28 кВт, есть возможность установить Скаты в каскад, для увеличения покрытия площади обогрева. При соединении двух котлов в каскад, управление вторым котлом осуществляется с помощью комнатного терморегулятора, который подключается к первому котлу. Данная схема будет выглядеть следующим образом:

Каскадное подключение котлов Протерм Скат

Контакты комнатного терморегулятора присоединяются к клеммам 1 и 2, находящимся на коннекторе К8 основного котла, а клеммы основной котла 9 и 10 подключаются к клеммам 1 и 2 к ведомого котла.

Заключение

Монтаж и подключение электрокотлов Протерм Скат производится достаточно просто. Тем не менее, это требует наличия специальных навыков. Лучше, если монтаж будет выполнен специалистами. В любом случае разработку проекта подключения агрегата лучше доверить профессионалам. Это позволит избежать сбоев и поломок в процессе дальнейшей эксплуатации.

Газовые котлы отопления Протерм — уют и комфорт загородного дома

Газовые котлы «Navien Ace» — инструкция по эксплуатации и достоинства модели

Инструкция, как сделать котел «Стропува» своими руками

Электрический котел отопления 220в — правила выбора, достоинства и недостатки

Котлы отопления Вайлант: инструкция по эксплуатации

Источник

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
